Gecko é uma invenção da Devialet, Ingénierie Acoustique de France, a empresa mais premiada do mundo pelas suas tecnologias de excelência no campo do som

Fabricado em França

Para evitar qualquer risco de queda, incêndio ou eletrocussão, por favor certifique-se de que compreende as seguintes instruções.

Quaisquer modificações não autorizadas podem comprometer a sua segurança e a utilização normal do dispositivo.

Em caso de problemas, consulte um especialista.

Para sua segurança, certifique-se de que um dispositivo de isolamento (interruptor ou disjuntor) está instalado e pode ser acedido facilmente.

No caso de uma tempestade, desligue a corrente elétrica.

Certifique-se de que a sua instalação eléctrica respeita todas as normas eléctricas aplicáveis no seu país.

— Certifique-se de que a parede de instalação do suporte do Gecko é plana, uniforme e vertical.

— Certifique-se de que a parede de instalação do suporte do GECKO não está danificada e que pode suportar 10 kg por ponto de fixação

— Utilize apenas os parafusos e buchas fornecidos pela DEVIALET na montagem do GECKÓ.

— Para cada tipo de suporte utilize a combinação de PARAFUSO+BUCHA representada abaixo.

— Ao perfurar a parede, certifique-se de que a broca possui o diâmetro correto e encaixa no suporte.

— Certifique-se cuidadosamente de que os parafusos estão devidamente aparafusados e fixos na parede.

— Faça sempre a instalação na companhia de uma segunda pessoa.

— Gecko já montado
— 1x Parafuso de fixação do Phantom no Gecko
— 4x Buchas para materiais sólidos
— 4x Parafusos para materiais sólidos
— 4x Buchas para materiais ocos
- 4x Parafusos para materiais ocos
— 4x Tampas de rosca

INSTALAÇÃO

PASS01

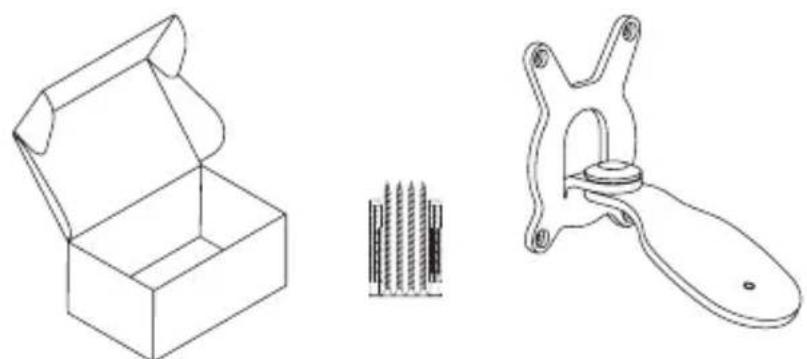

Remova e desembale todos os componentes da embalagem.

PASS02

Para fixar o Gecko coloque as marcas de perfuração na parede usando o próprio produto.

Perfure a parede de acordo com as instruções nas páginas seguintes.

1 — Paredes feitas de material sólido (pedra natural, betão, betão celular, tijolo maciço, placas de gesso maciço) ou bloco de betão:

4 Buchas ∅8 x 52 mm

Profundidade de perfuração (mínima): 60 mm

Diâmetro de perfuração : 8 mm

Certifique-se que o parafuso e a bucha não rodam no vácuo.

2 — Paredes de madeira maciça:

Profundidade de perfuração (mínima): 50 mm

Diâmetro de perfuração : 2 mm

3 — Placa de gesso cartonado de 13 mm:

4 Buchas ∅10 x 50mm

Diâmetro de perfuração: 8mm

Certifique-se que o parafuso e a bucha não rodam no vácuo. Não fixar em tijolo oco. Caso não se sinta confiante ou se não compreendeu as instruções neste manual, não monte o suporte de parede do Geck oe consulte um profissional.

Aviso:

Não fixar o Gecko a uma parede de gesso cartonado de espessura inferior a 13 mm.

PASS04

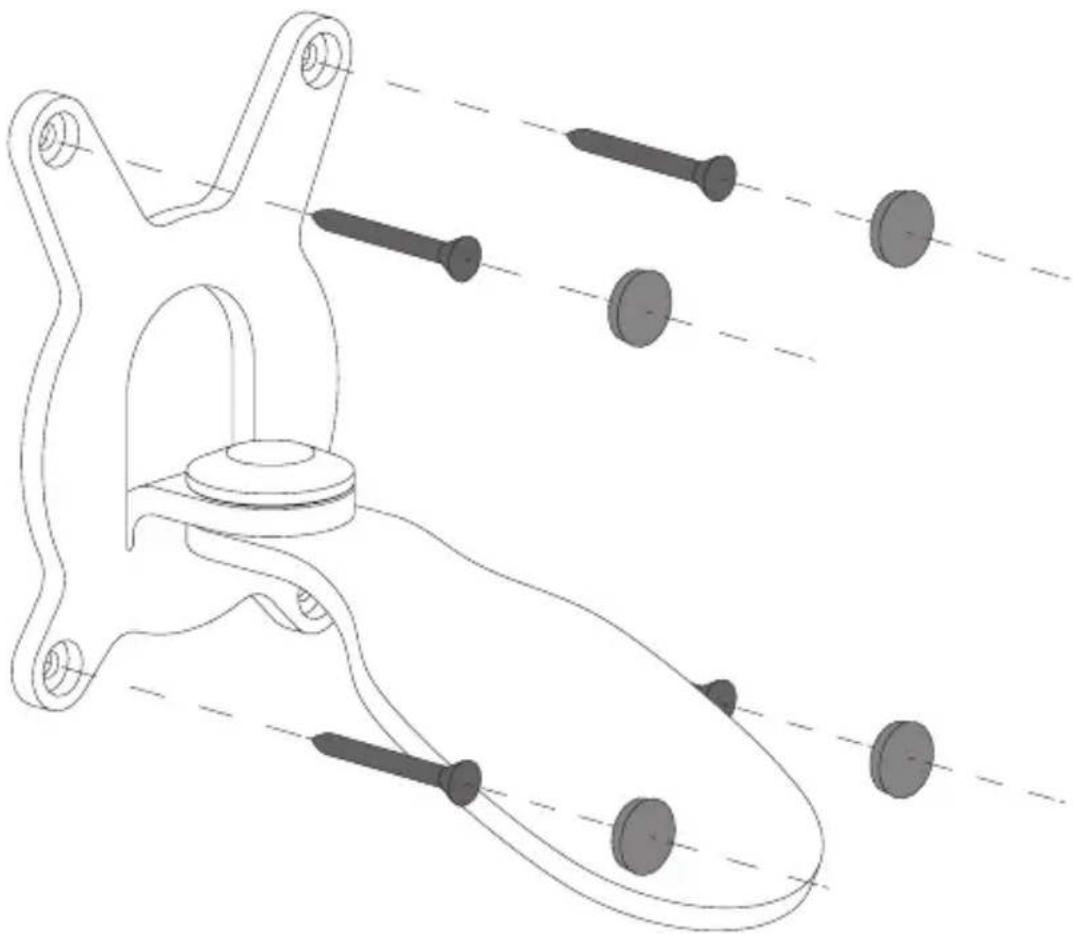

Aparafuse o Gecko na parede o máximo possível com os parafusos corretos e cubra-os com as tampas de rosca.

Faça sempre a instalação na companhia de uma segunda pessoa.

Coloque o Phantom no Gecko, de seguida aperte o máximo possível com o parafuso fornecido para fixar o Phantom no suporte. Aviso: o binário de aperto deve ser de 5 N.m.

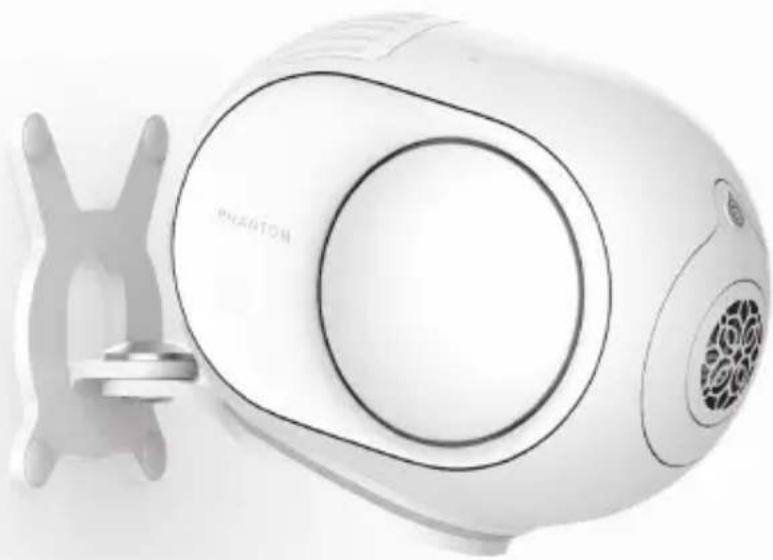

Aviso: Em caso de utilização do GECKO, recomendamos que o Phantom seja fiaxdo com uma funda de aço, como representado na figura.

— Certifique-se de que segura bem o Phantom durante toda a operação.
— Para proteger o seu Phantom, não o manuseie através dos altifalantes.

— Certifique-se de que o Phantom não está ligado à eletricidade durante a instalação.

PASS06

Ligar o Phantom à eletricidade.

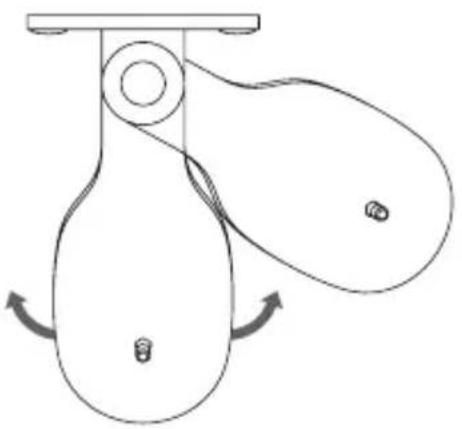

Nota: Pode escolher a orientação do seu Phantom (até +/- 110°).

Aviso: Após uma mudança de rotação, verifique se o parafuso de fixação permanece apertado.

Nota 2: Pode pintar o Gecko para que combine com a cor do Phantom Matte Black; a referência de coré RAL 9005.

Ups! Precisa de ajuda?

Visite-nos em: help.devialet.com

2 ANOS DE

GARANTIA

Para mais informações visite www.devialet.com
