사용 설명서 Phantom II DEVIALET

警告：調整旋轉方向後，請檢查固定螺絲釘是否鬆動。Gecko 는 뛰어난 사운드 테크놀로지로 세계에서 인정받는 프랑스 음향 공학의 대표기업 Devialet 가

Made in France 한국의66 허가 없이 제품을 변형하는 경우 사용자의 안전과 제품의 정상적인 사용을 저해할 수 있습니다. 문제가 있는 경우 전문가와 상의하시기 바랍니다. 안전을 위해 스위치나 누전차단기 위치를 미리 확인하십시오. 뇌우 시 전원 플러그를 분리합니다. 사용자의 전기 설비는 해당 국가의 전기설비기술기준에 부합하여야 합니다. — GECKO를 설치할 벽면이 평평하며 매끄럽고, 수직인지 확인하십시오. — GECKO를 설치할 벽면은 손상이 없어야 하며, 고정점마다 10 kg을 지 탱할 수 있어야 합니다. — GECKO Phantom 설치에는 반드시 DEVIALET에서 제공하는 칼브 럭과나사만 사용하시기 바랍니다. — GECKO Phantom 를 설치할 벽면 재질에 따라 사용 설명서에 제시된 칼브럭과 나사 조합을 사용하십시오. — 벽면에 구멍을 뚫기 전, 드릴 날의 크기와 종류가 벽 재질에부합하는

— 제품의 안정적인 설치를 위해 나사를 벽면에 확실하게 고정하십시오. — 성인 2인이 같이 설치하십시오. 낙하로 인한 파손, 화재 또는 감전의 위험을 방지하기 위해, 설치 전에 아래의 주의사항을 충분히 숙지하시기 바랍니다.67

— 조립된Gecko — 1x Gecko에 부착하는 Phantom 고정용 나사 — 4x 속이 찬 자재용 칼브럭 — 4x 속이 찬 자재용 나사 — 4x 속이 빈 자재용 칼브럭 — 4x 속이 빈 자재용 나사 — 4x 나사 덮개68 GECKO를 설치하기 전에, 제품을 벽면에 대고 구멍을 뚫을 위치를 표시하십시오.

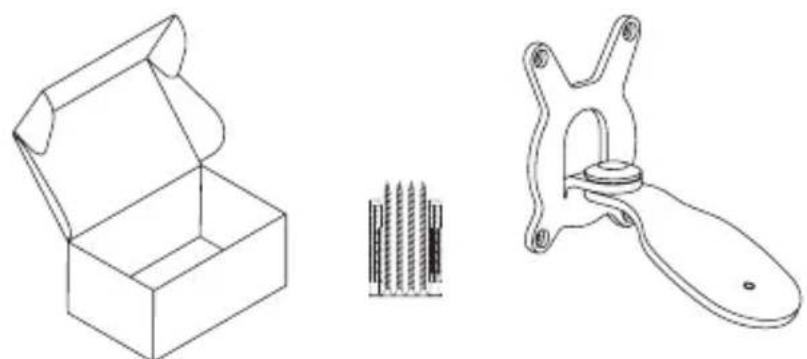

박스에서 제품을 꺼내 포장을 제거하십시오. 다음 페이지에 표시된 지시 사항을 주의 깊게 따라 벽면에 구멍을뚫으십시오. 1단계 2단계 3단계69 1 — 속이 찬 자재로 된 벽면 (천연 석재, 콘크리트, 다공질 콘크리트, 일 반벽돌, 단단한 석고타일) 또는 콘크리트 블럭: 칼브럭 4개 Ø8 x 52 mm 나사 4개 Ø5 x 50 mm 구멍 깊이 (최소) : 60 mm 구멍 직경 : 8 mm 나사 또는 칼브럭이 헛돌지 않는지 확인하십시오. 2 — 원목 벽면: 나사 4개 Ø5 x 50 mm 구멍 깊이 (최소) : 50 mm 구멍 직경 : 2 mm70 3 — 13 mm 석고보드 : 칼브럭 4개 Ø10 x 50mm 나사 4개 M5 x 50 mm 구멍 직경 : 8 mm 나사 또는 칼브럭이 헛돌지 않는지 확인하십시오. 속이 빈 벽돌에는 설치하지 마십시오. 확신이 없거나 이 설명서의 내용을 이해하기 어려운 경우 GECKO벽면 거치대를스스로 설치하지 마시고 전문가에게문의하시기바랍니다.

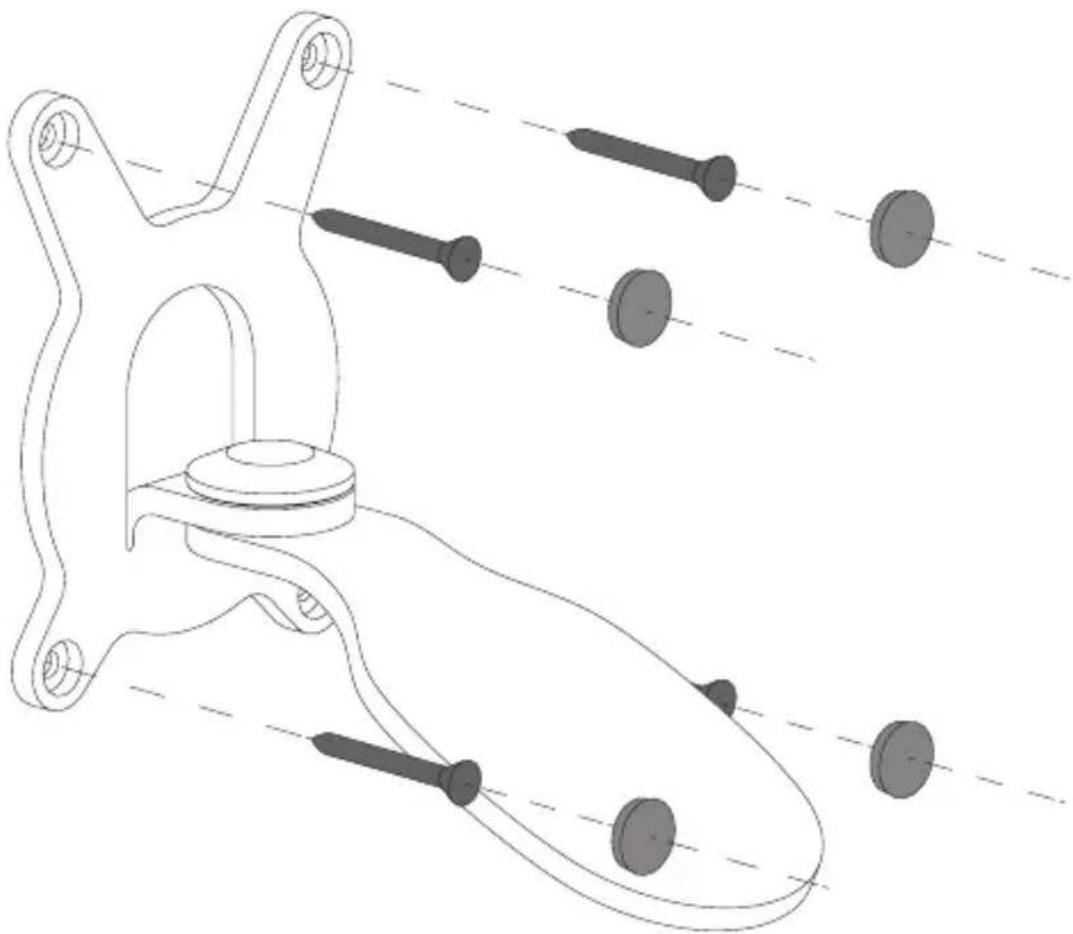

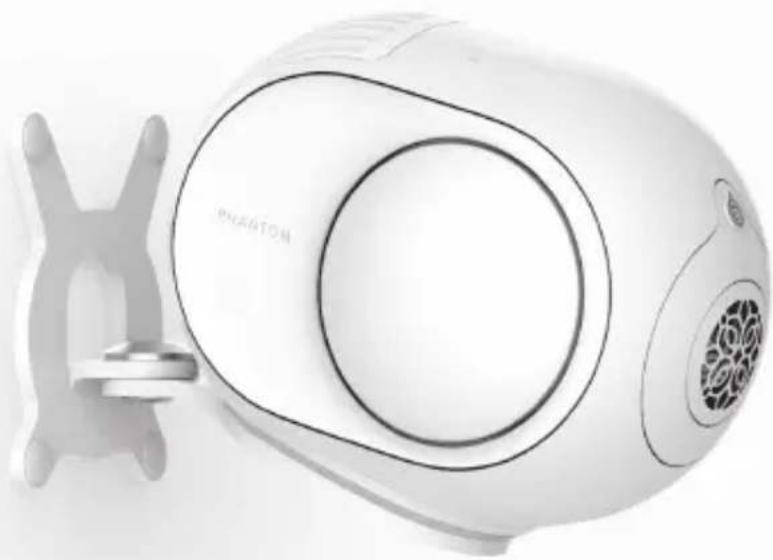

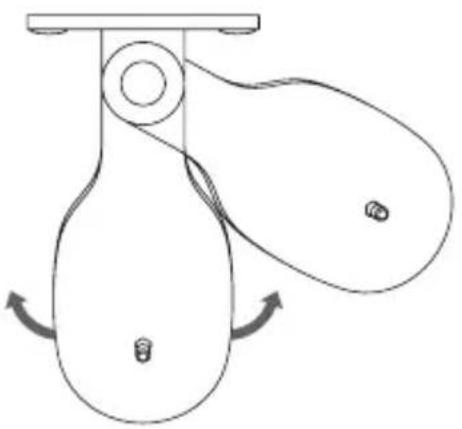

GECKO를두께13mm 미만의석고보드벽면에설치하지마십시오.71 알맞은 나사를 최대로 조여 Gecko를 벽면에 고정한 후, 나사 덮개를 씌우십시오. 4단계72 Phantom 를Gecko위에놓은후, 제공된전용나사를이용해최대로조이십시오. 주의: 적정토크값은5 N.m입니다. 주의: Gecko아래로사용자가통행해야하는경우, Phantom 를아래그림과같이강철 로프로 고정하십시오. — 설치하는 동안 Phantom 를안전하게고정했는지확인하십시오. — Phantom 를 보호하기위해, 스피커부분을잡지마십시오. — 설치하는 동안 Phantom 의전원이연결되어있지않도록주의하십시오. Phantom 의전원을연결하십시오. 5단계 6단계 성인 2인이 같이 설치하십시오.73 참고사항: Phantom 의방향을조정하실수있습니다. (+/- 110°이내) 참고사항 2: Phantom매트 블랙 색상에맞추어GECKO를커스텀페인팅하실수있습 니다. (색상번호RAL 9005)

고객센터: help.devialet.com 공식홈페이지www.devialet.com 2년간
