MANUAL DE USUARIO Phantom II DEVIALET

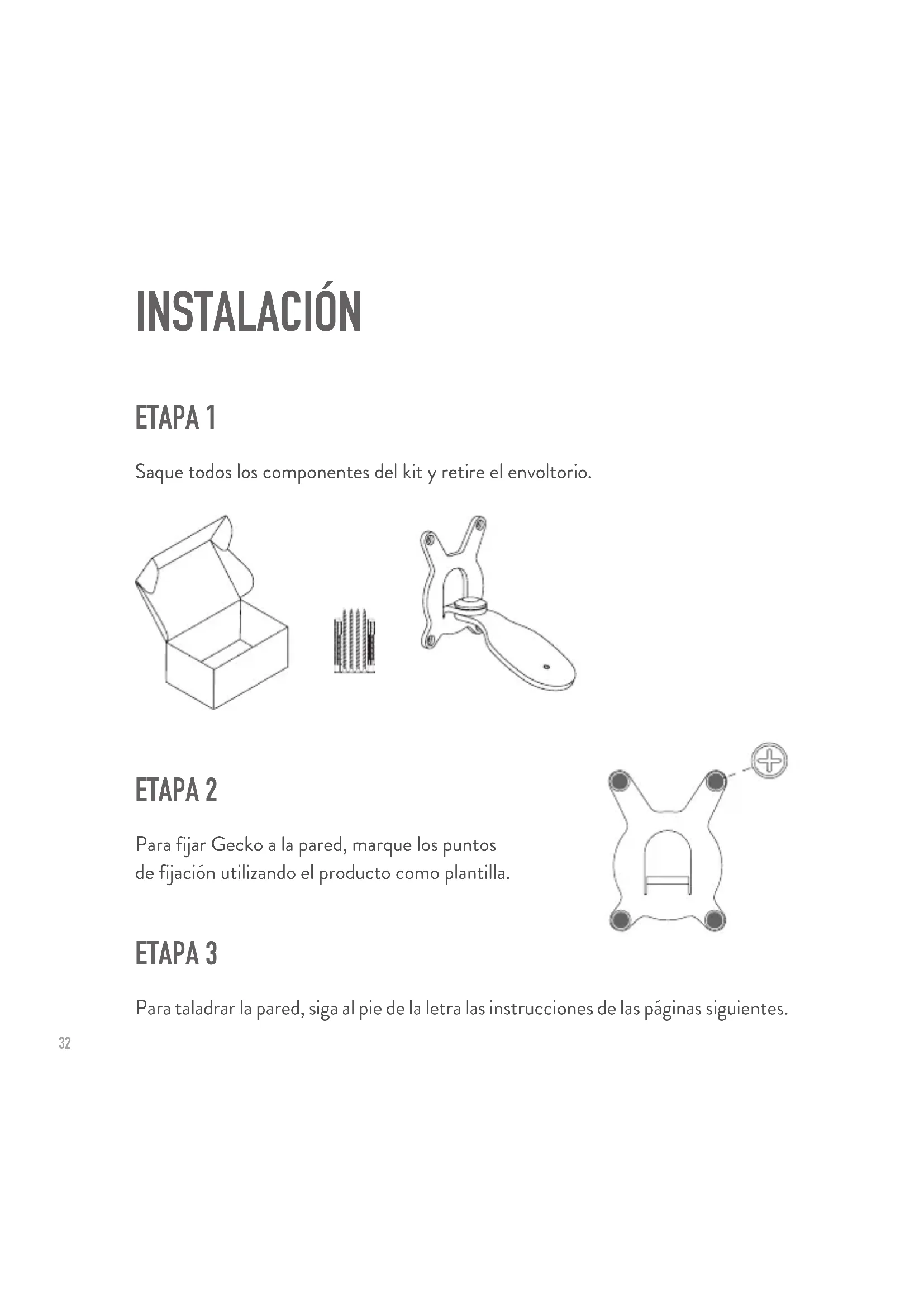

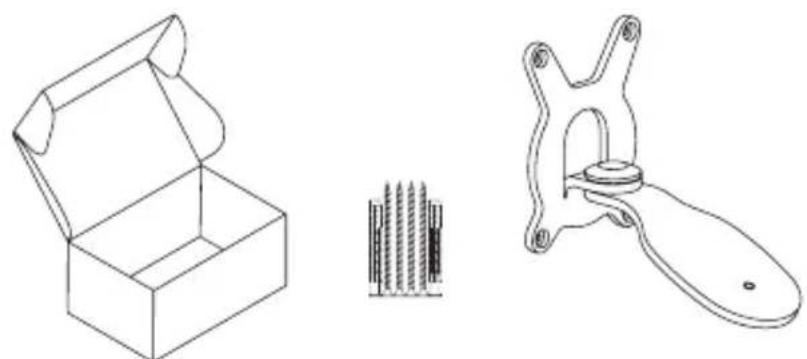

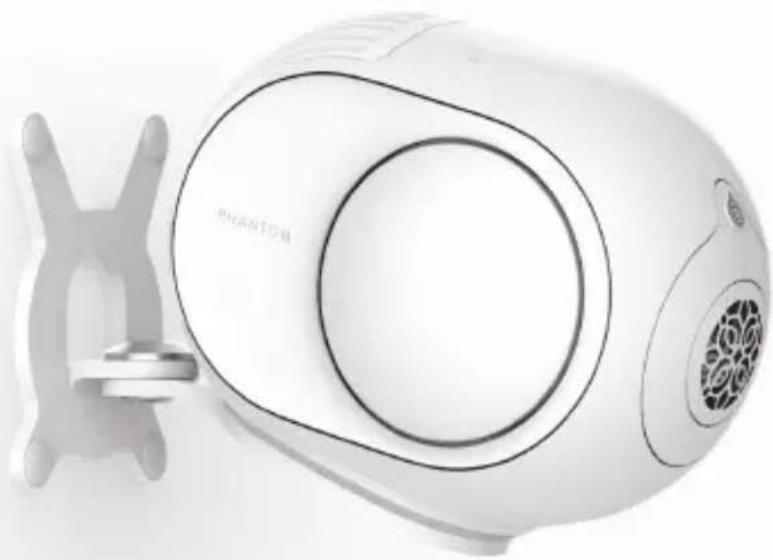

— Gecko (premontado) — 1 tornillo de fijación (para fijar Phantom a Gecko) — 4 tacos para materiales macizos — 4 tornillos para materiales macizos — 4 tacos para materiales huecos — 4 tornillos para materiales huecos — 4 tapones embellecedores32 Para fijar Gecko a la pared, marque los puntos de fijación utilizando el producto como plantilla. INSTALACIÓN Saque todos los componentes del kit y retire el envoltorio. Para taladrar la pared, siga al pie de la letra las instrucciones de las páginas siguientes. ETAPA 1 ETAPA 2 ETAPA 333 1 — Paredes de material macizo (piedra natural, hormigón, hormigón en celda, ladrillo macizo, panel macizo de yeso) o bloque de hormigón : 4 tacos Ø8 × 52 mm 4 tornillos Ø5 x 50 mm Profundidad de perforación (mínimo): 60 mm Diámetro de perforación : 8 mm Comprobar que el tornillo y el taco no giren en el orificio. 2 — Paredes de madera maciza 4 tornillos Ø5 x 50 mm Profundidad de perforación (mínimo): 50 mm Diámetro de perforación : 2 mm34 3 — Paredes de yeso de tipo Pladur de 13mm 4 tacos Ø10 × 50 mm 4 tornillos M5 × 50 mm Diámetro de perforación: 8 mm Comprobar que el tornillo y el taco no giren en el orificio. No fijar en ladrillo perforado. Si no está seguro de haber entendido bien la información de este manual, no instale el soporte de pared Gecko y acuda a un profesional. Precaución: No fijar Gecko en paredes de yeso de tipo Pladur de menos de 13 mm de espesor.35 Fije Gecko a la pared con los tornillos adecuados, apriételos al máximo y colóqueles los tapones embellecedores. ETAPA 436 Coloque Phantom sobre Gecko y apriete al máximo el tornillo de fijación para fijar Phantom al soporte. Precaución: El par de apriete debe ser de 5 N · m. Precaución: Si instala Gecko en alto en un lugar de paso de personas, recomendamos fijar Phantom con una eslinga de acero, como en la imagen. — Sujete bien el aparato durante la instalación. — Para no dañar su Phantom , no lo agarre por los altavoces. — Compruebe que Phantom no esté enchufado a la red eléctrica durante la instalación. Enchufe Phantom a la red eléctrica. ETAPA 5 ETAPA 6 Realice la instalación entre dos personas.37 Nota: Puede cambiar la orientación de su Phantom en un ángulo de +/- 110°. Nota 2: Si desea pintar Gecko del mismo color que su Phantom Matte Black, busque la referencia RAL 9005. ¿Necesita ayuda? Consulte help.devialet.com Más información en www.devialet.com 2 AÑOS
