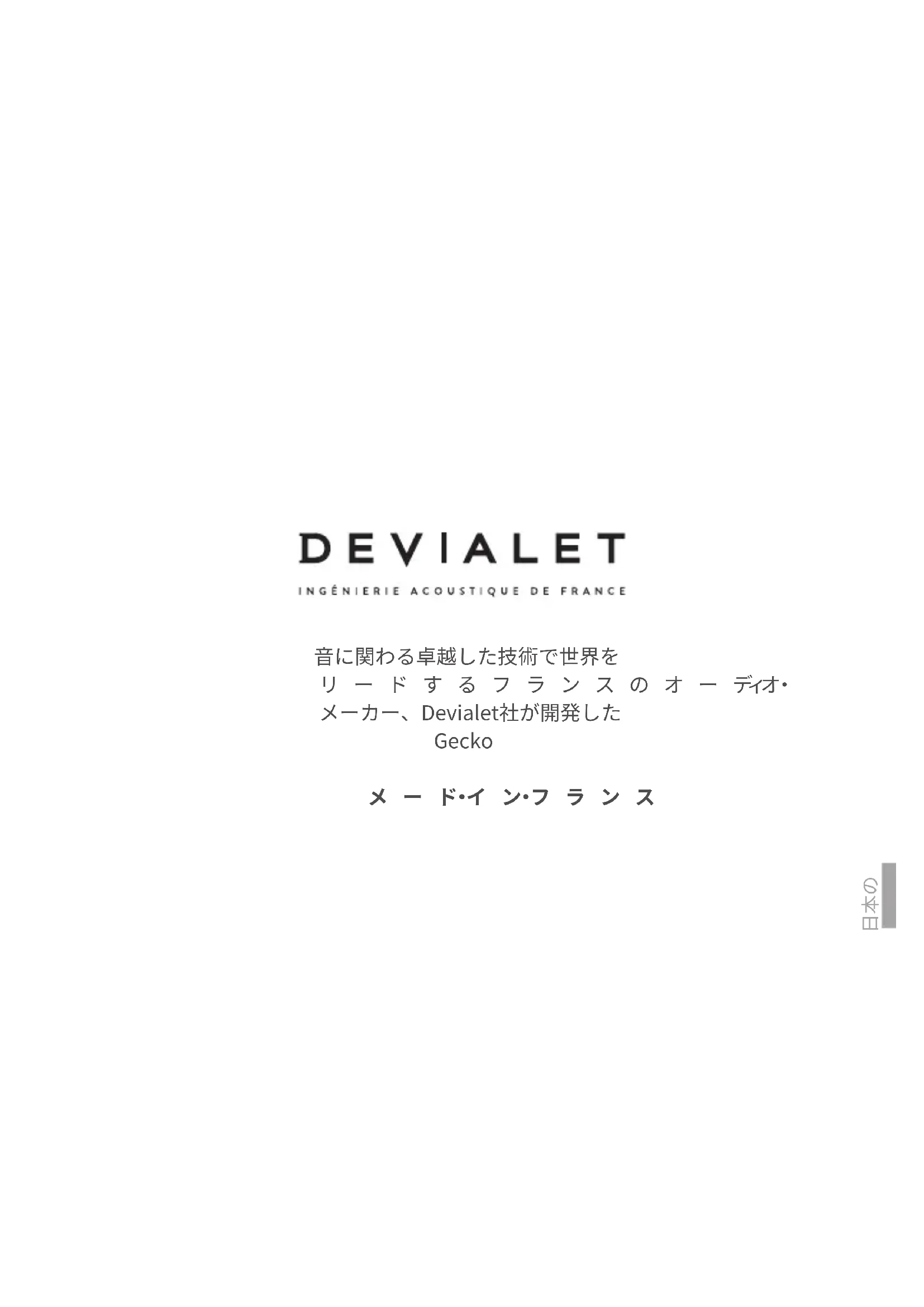

주의:방향을조정하신후,고정나사가잘조여져있는지확인하십시오.音に関わる卓越した技術で世界を リ ー ド す る フ ラ ン ス の オ ー ディオ・ メーカー、Devialet社が開発した Gecko メ ー ド・イ ン・フ ラ ン ス 日本の75 許可なく改造した場合、ユーザーの安全および器具の性能が危険にさらされ

問題が発生した場合は、専門業者にご相談ください。 安全のため、スイッチまたはブレーカーが手の届く位置にあることを確認して

雷雨や暴風雨のときはスイッチを切ってください。 電気製品（本製品）を設置する際は、お使いになる国の電化製品規格に適合 していることを確 認してください。 — 壁掛けGECKOを取り付ける面が、 垂直で平らであることを確認してくださ

— 壁掛け GECKOを取り付ける壁に傷みがなく、接着部が10kgの負荷に耐 えら れ ることを 確 認してくだ さい 。 — GECKOの組み立て用に付属されているDEVIALET社のねじとボードアン カーのみを使用してください。 — 壁掛けには、以下に記載されている「ねじとボルト」の組み合わせを守っ

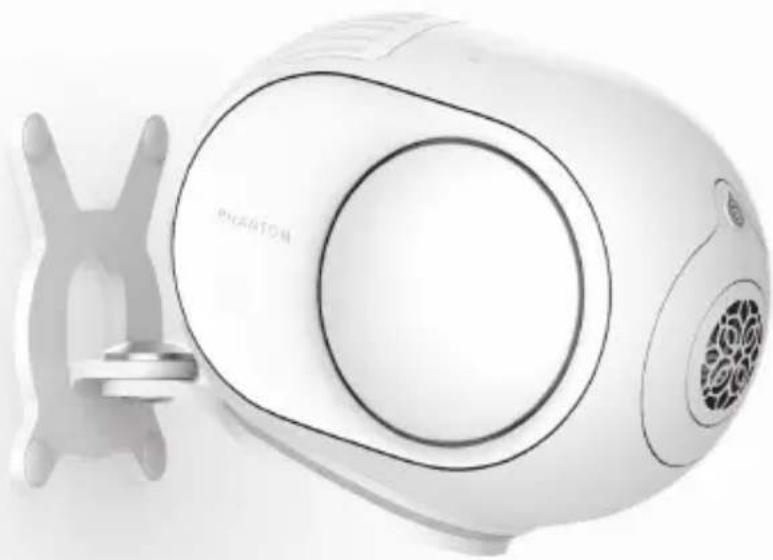

— 壁に穴を開ける際は、ドリルが直径の大きさと壁掛けに適していることを 確 認してくだ さい 。 — 壁にねじを取り付ける際は、しっかりと固定してください。 — 取付作業は必ず二人で行ってください。 落下、火災、感電を防ぐために、下記の注意事項をしっかりとお読 みください 。76

— Gecko本体 — GeckoにPhantom を取り付けるねじ1本 — 硬い素材に使うボードアンカー4本 — 硬い素材に使うねじ4本 — くぼみのある素材に使うボードアンカー4本 — くぼみのある素材に使うねじ4本 — ねじ蓋4個77 GECKOを壁に取り付ける際は、穴を開ける 場所に本製品を使って目印をつけてください。

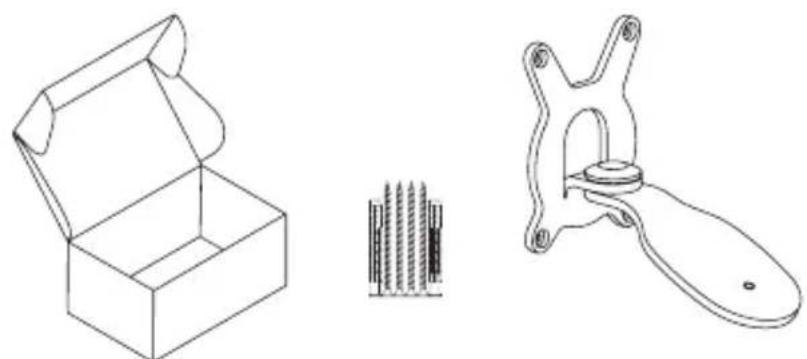

箱を開け、中身をすべて取り出します。 以下のページに記載される説明をよく読んで壁に穴を開けてください。 手順 1 手順 2 手順 378 1 — 硬い素材 (天然石、コンクリート、気泡コンクリート、レンガ、 石膏ボードに貼り付けたタイル) の壁またはコンクリートブロックの場合 : 4本のボルトØ8 x 52 mm 4本のねじØ5 x 50 mm 穴の深さ (最低でも) : 60 mm 穴径 : 8mm ね じや ボ ルト が 空 回 りし な い ようにしてくださ い 。 2 — 無垢材でできた壁の場合 : 4本のねじØ5 x 50 mm 穴の深さ (最低でも) : 50 mm 穴径 : 2mm79 3 —13 mm石膏ボードの場合 : 4本のボルト Ø10 x 50mm 4本のねじM5 x 50 mm 穴径 : 8mm ねじやボルトが空回りしないようにしてください。くぼみがあるレンガに取り付け ないでください。取付方法に自信がない、または記載内容が分からない場合は、専門業 者 に 取 り付 け を 依 頼 してくだ さい 。

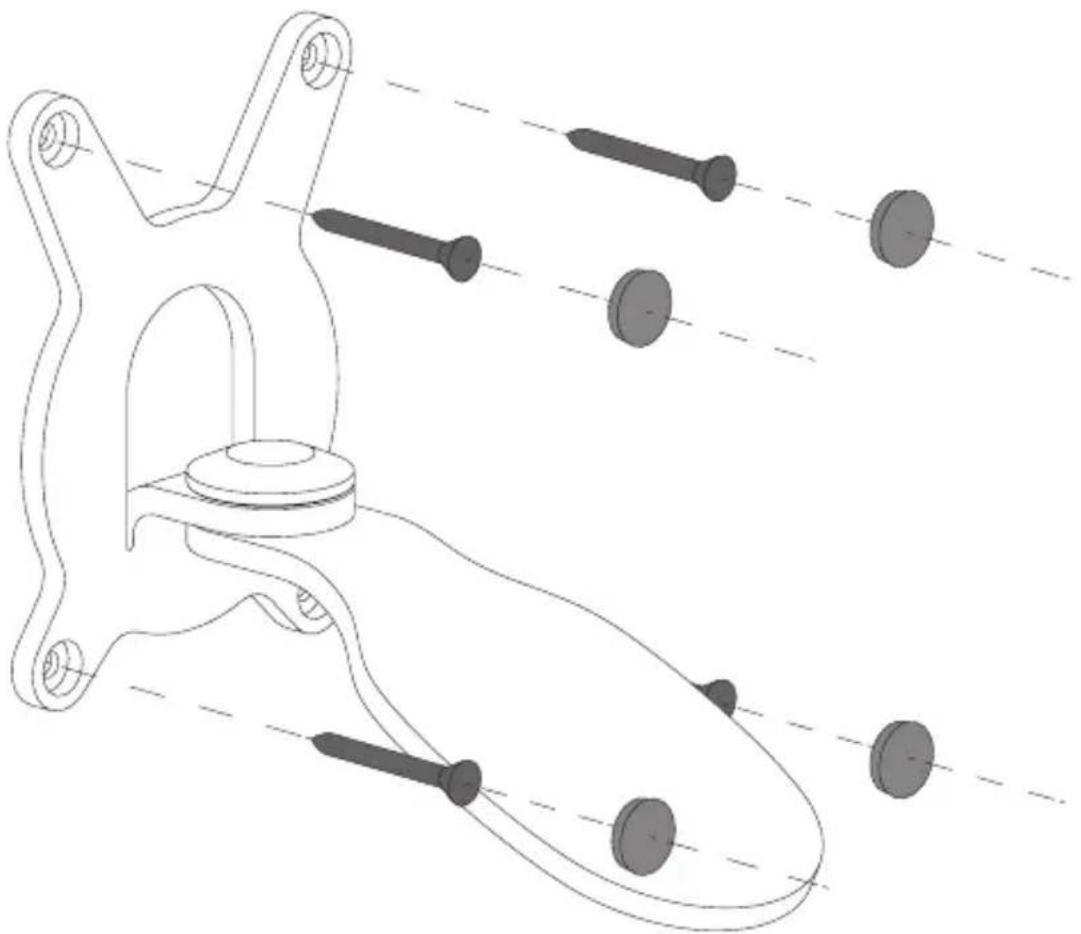

厚さが13ミリ以下の石膏ボードには取り付けないでください。80 取り付け場所の素材に応じたねじで Geckoを壁にしっかりと取り付け、ねじ

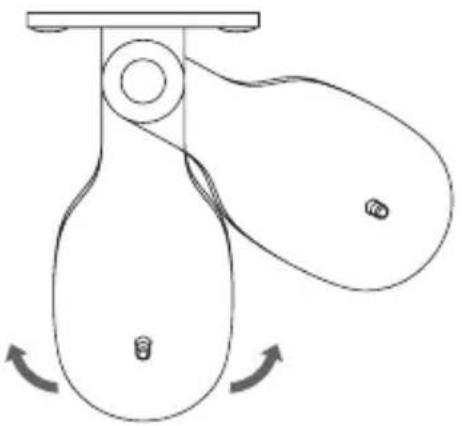

手順 481 GeckoにPhantom をつけて、付属の取付用のねじでしっかりと締めます。 注意事項:締め付けトルクは5N.m.を使用してください。 注意事項:GECKO下で人の往来がある場合、下の図のように、Phantom をワイヤース リングを使って固定することをお勧めします。 — 取り付ける際はPhantom をしっかりと持っていてください。 — Phantom に傷がつくので、スピーカー部分は持たないようにしてください。 — 取り付ける際はPhantom の電源が入っていないことを確認してください。 Phantom を電源につなぎます。 手順 5 手順 6 取付作業は必ず二人で行ってください。82 補足：Phantom の向きを調整できます（+/-110度まで）。 補足：GECKOは、PhantomのMatte Blackと同じ色にできます。カラーコードはRAL 9005です。

こちらをご参 照くだ さい : help.devialet.com 詳 しくは ウェブ サ イトをご 参 照くだ さ い 。 www.devialet.com

2年間 注意事項：向きを変えた後は、しっかりと固定されているか確認してください。
