MANUAL DE UTILIZADOR 541RS HUSQVARNA

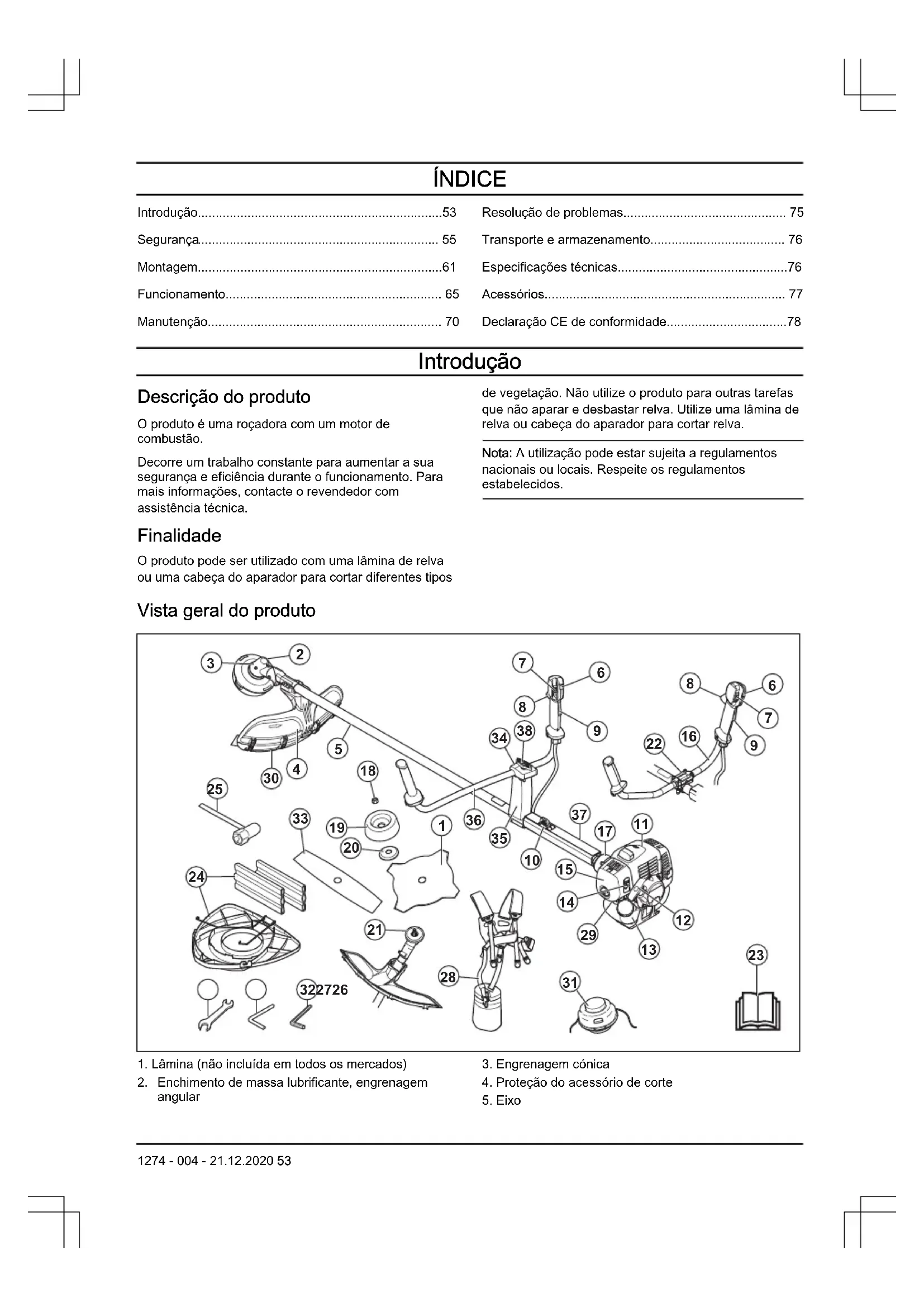

Introdução.....................................................................53 Segurança

• Montagem p. 61
• Funcionamento p. 65
• Manutenção p. 70
• Resolução de problemas p. 75
• Transporte e armazenamento p. 76
• Especificações técnicas p. 76
• Acessórios p. 77

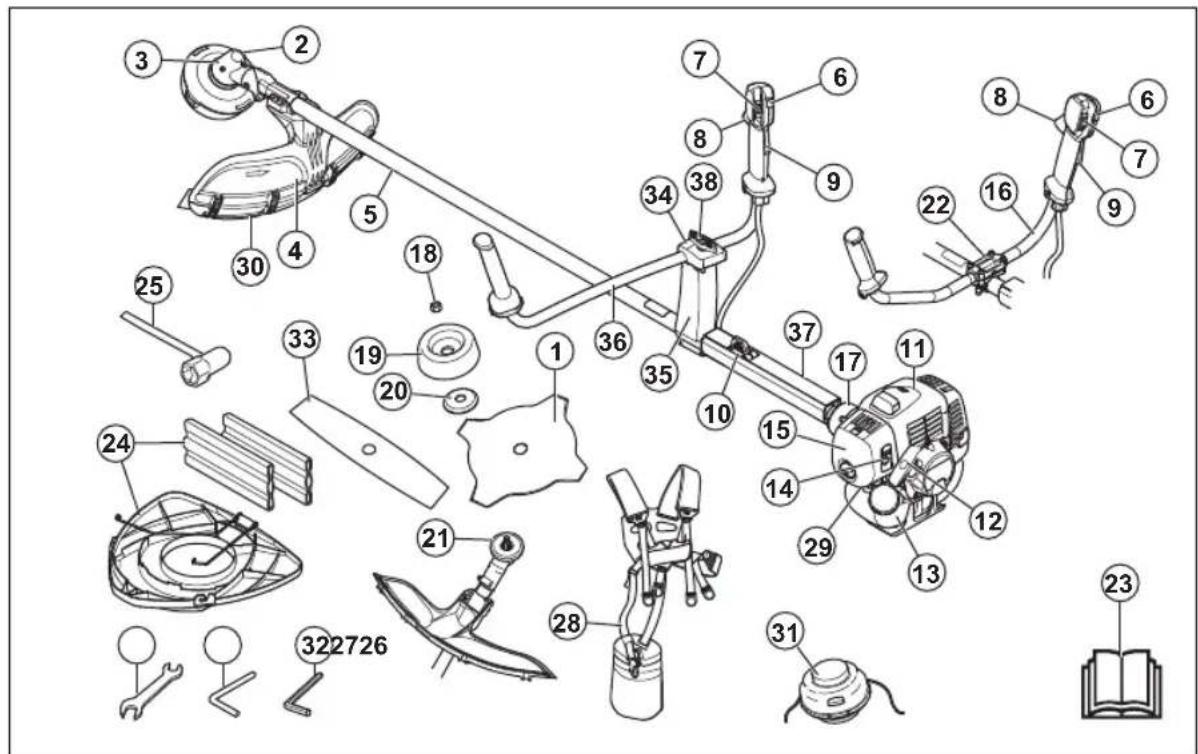

• Declaração CE de conformidade Introdução Descrição do produto O produto é uma roçadora com um motor de combustão. Decorre um trabalho constante para aumentar a sua segurança e eficiência durante o funcionamento. Para mais informações, contacte o revendedor com assistência técnica. Finalidade O produto pode ser utilizado com uma lâmina de relva ou uma cabeça do aparador para cortar diferentes tipos de vegetação. Não utilize o produto para outras tarefas que não aparar e desbastar relva. Utilize uma lâmina de relva ou cabeça do aparador para cortar relva. Nota: A utilização pode estar sujeita a regulamentos nacionais ou locais. Respeite os regulamentos estabelecidos. Vista geral do produto p. 78

1. Lâmina (não incluída em todos os mercados)

Enchimento de massa lubrificante, engrenagem angular

3. Engrenagem cónica

4. Proteção do acessório de corte

1274 - 004 - 21.12.2020 536. Botão de aceleração de arranque

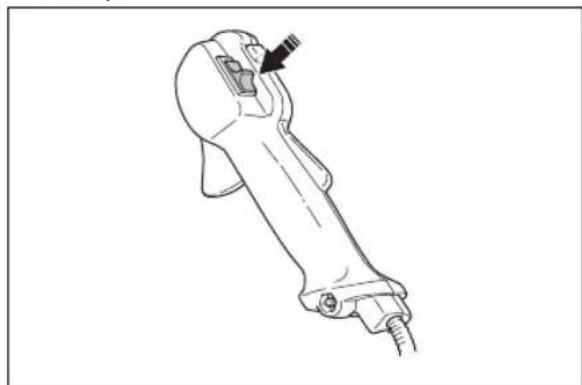

Interruptor de paragem

9. Bloqueio do acelerador

10. Olhal de suspensão

11. Cobertura do cilindro

12. Punho do cabo de arranque

13. Depósito de combustível

16. Barra de direção (531RS, 541RS)

17. Cobertura da embraiagem

18. Porca de fixação

22. Grampo da barra de direção (531RS, 541RS)

23. Manual do utilizador

24. Proteção para transporte (não incluída em todos os

27. Pino de bloqueio (para produtos sem chave

30. Extensão da proteção

31. Cabeça do aparador

33. Lâmina de 2 dentes

36. Barra de direção (541RST)

37. Manga de proteção

Símbolos no produto AVISO: Este produto pode ser perigoso e provocar ferimentos graves ou a morte do operador ou de terceiros. Seja cuidadoso e utilize o produto corretamente. Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto. Utilize um capacete de proteção em locais onde possam cair objetos sobre si. Utilize protetores acústicos e proteção ocular aprovados. Velocidade máxima do eixo de saída. O produto está em conformidade com as diretivas CE aplicáveis. O produto pode causar a projeção de objetos, o que pode resultar em ferimentos.

15 m Mantenha pessoas e animais a uma distância mínima de 15 m/50 pés durante o funcionamento do produto. Risco de arremesso da lâmina se o equipamento de corte tocar num objeto que não é imediatamente cortado. O produto pode cortar partes do corpo. Mantenha pessoas e animais a uma distância mínima de 15 m/50 pés durante o funcionamento do produto. As setas apresentam o limite para a posição do punho. Estrangulador. Ampola da purga de ar. Utilize luvas de proteção aprovadas. Use botas antiderrapantes resistentes. Emissões de ruído para o meio ambiente de acordo com a Diretiva Europeia 2000/14/CE e com o regulamento "Protection of the Environment Operations (Noise Control) Regulation 2017" (regulamento de proteção de operações no meio ambiente [controlo do ruído] de 2017 da Nova Gales do Sul). Os dados das emissões de ruído podem ser encontrados na etiqueta da máquina no capítulo Especificações técnicas. yyyywwxxxx A etiqueta de tipo ou a impressão a laser apresenta o número de série. aaaa é o ano de fabrico e ss é a sem- ana de fabrico. 54 1274 - 004 - 21.12.2020Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a exigências para homologação em outras áreas comerciais. Responsabilidade pelo produto Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se:

• o produto tiver sido incorretamente reparado.

o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante.

• o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.

• o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada. Segurança Definições de segurança As definições abaixo indicam o nível de gravidade para cada palavra do sinal. ATENÇÃO: Ferimentos pessoais. CUIDADO: Danos no produto. Nota: Esta informação facilita a utilização do produto. Instruções de segurança gerais ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize o produto corretamente. Ferimentos ou morte são resultados possíveis de utilização incorreta. Utilize apenas o produto para as tarefas descritas neste manual. Não utilize o produto para outras tarefas.

Siga as instruções neste manual. Respeite as instruções e os símbolos de segurança. Ferimentos, danos ou morte são um resultado possível se o operador não respeitar as instruções e os símbolos.

• Não elimine este manual. Utilize as instruções para montar, para operar e para manter o seu produto em bom estado. Utilize as instruções para a instalação correta de acessórios. Utilize apenas acessórios aprovados.

• Não utilize um produto danificado. Respeite o esquema de manutenção. Realize apenas tarefas de manutenção descritas neste manual. Todas as outras tarefas de manutenção têm de ser realizadas por um centro de assistência autorizado.

• Este manual não pode incluir todas as situações que podem ocorrer quando utiliza o produto. Seja cuidadoso e use o seu senso comum. Não utilize o produto nem realize tarefas de manutenção no mesmo se não tiver a certeza acerca da situação. Fale com um especialista do produto, o seu concessionário, oficina autorizada ou centro de assistência autorizado para obter informações.

Desligue o cabo da vela de ignição antes de montar o produto, de o armazenar ou de realizar tarefas de manutenção.

• Não utilize o produto se este for alterado da sua especificação inicial. Não altere uma parte do produto sem a aprovação do fabricante. Utilize apenas peças aprovadas pelo fabricante. Ferimentos ou morte são resultados possíveis de manutenção incorreta.

• Não respire os gases do motor. A inalação prolongada dos gases de escape do motor constitui um risco para a saúde.

• Não arranque o produto em locais fechados ou nas proximidades de material inflamável. Os gases de escape são quentes e podem conter faíscas que podem causar incêndios. O fluxo de ar insuficiente pode causar ferimentos ou morte devido a asfixia ou monóxido de carbono.

• Quando utilizar esse produto, o motor produz um campo eletromagnético. O campo eletromagnético pode causar danos a implantes médicos. Consulte o seu médico e o fabricante do implante antes de utilizar este produto.

• Não deixe uma criança utilizar o produto. Não permita que o produto seja operado por uma pessoa que não conheça as instruções.

• Certifique-se de que monitoriza sempre a utilização do produto por pessoas com diminuição da capacidade física ou mental. Tem de estar sempre presente um adulto responsável.

• Bloqueie o produto numa área à qual crianças e pessoas sem autorização não tenham acesso.

• O produto pode projetar objetos e causar ferimentos. Respeite as instruções de segurança para diminuir o risco de ferimentos ou morte.

• Não se afaste do produto quando o motor estiver ligado.

• O operador do produto é responsável caso ocorra um acidente.

• Certifique-se de que as peças não estão danificadas antes de utilizar o produto.

• Antes de utilizar o produto, certifique-se de que está, no mínimo, a 15 m (50 pés) de distância de outras pessoas ou de animais. Certifique-se de que as 1274 - 004 - 21.12.2020 55pessoas na área adjacente sabem que irá utilizar o produto.

Consulte as leis nacionais ou locais. Podem impedir ou diminuir o funcionamento do produto em algumas condições.

• Não utilize o produto se estiver cansado ou sob a influência de álcool, drogas ou medicamentos. Estes podem ter efeitos na sua visão, atenção, capacidade de discernimento ou controlo físico. Instruções de segurança para montagem ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize luvas de proteção aprovadas quando montar o produto e o acessório de corte.

Retire a cobertura da vela de ignição antes de montar o produto.

• Antes de utilizar o produto, certifique-se de que a barra de direção e a proteção do acessório de corte instaladas são as adequadas.

• Uma proteção do acessório de corte com defeito ou desadequada pode causar ferimentos. Não utilize um acessório de corte sem que esteja montada a respetiva proteção do acessório de corte aprovada.

• Antes de ligar o produto, fixe corretamente a cobertura da embraiagem e o eixo.

• O acionador e a flange de apoio têm de encaixar corretamente no furo central do equipamento de corte. Um acessório de corte ligado incorretamente pode causar ferimentos ou morte.

• Fixe a correia ao produto para evitar ferimentos no utilizador ou noutras pessoas. Instruções de segurança para funcionamento

• Certifique-se de que o produto está totalmente montado antes de o utilizar.

• Antes de começar, desloque o produto a uma distância de 3 m da posição onde abasteceu o depósito de combustível. Coloque o produto numa superfície plana. Certifique-se de que o acessório de corte não toca no solo ou noutros objetos.

• O produto pode causar a projeção de objetos, o que pode causar danos nos olhos. Utilize sempre uma proteção ocular aprovada quando operar o produto.

• Tenha cuidado, uma criança pode aproximar-se do produto sem o seu conhecimento durante o funcionamento.

• Não opere o produto se houver pessoas na área de trabalho. Pare o produto se uma pessoa for para a área de trabalho.

• Certifique-se de que está sempre em controlo do produto.

• Não utilize o produto se não puder receber ajuda em caso de acidente. Certifique-se sempre de que outras pessoas sabem que irá operar o produto antes de começar.

Não vire com o produto antes de se certificar de que não há pessoas ou animais na área de segurança.

• Remova todos os materiais indesejados da área de trabalho antes de começar. Se o acessório de corte atingir um objeto, este pode ser projetado e causar ferimentos ou danos. Os materiais indesejados podem enrolar-se à volta do acessório de corte e causar danos.

• Não utilize o produto em más condições meteorológicas (nevoeiro, chuva, ventos fortes, risco de relâmpagos ou outras condições meteorológicas). Podem ocorrer condições perigosas (tais como superfícies escorregadias) devido a más condições meteorológicas.

• Certifique-se de que pode mover-se livremente e trabalhar numa posição estável.

• Certifique-se de que não pode cair quando utilizar o produto. Não se incline quando operar o produto.

Segure sempre o produto com ambas as mãos. Mantenha o produto do lado direito do seu corpo.

• Opere o produto com o acessório de corte abaixo da cintura.

Se o controlo do estrangulador estiver na posição do estrangulador quando o motor arranca, o acessório de corte começa a rodar.

• Não toque na engrenagem cónica depois de o motor parar. A engrenagem cónica está quente depois de o motor parar. As áreas quentes podem causar ferimentos.

• Pare o motor antes de mover o produto.

• Não pouse o produto com o motor ligado.

• Antes de remover os materiais indesejados do produto, pare o motor e aguarde que o acessório de corte pare. Deixe o acessório de corte parar antes 56 1274 - 004 - 21.12.2020de o material cortado ser retirado por si ou por um ajudante. Equipamento de proteção pessoal ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize sempre equipamento de proteção pessoal adequado quando operar o produto. O equipamento de proteção pessoal não elimina o risco de ferimentos. O equipamento de proteção pessoal diminui a gravidade dos ferimentos em caso de acidente.

Utilize sempre uma proteção ocular aprovada enquanto opera o produto.

• Não opere o produto com os pés descalços ou com calçado aberto. Use sempre botas antiderrapantes resistentes.

• Use calças compridas e resistentes.

• Se for necessário, use luvas de proteção aprovadas.

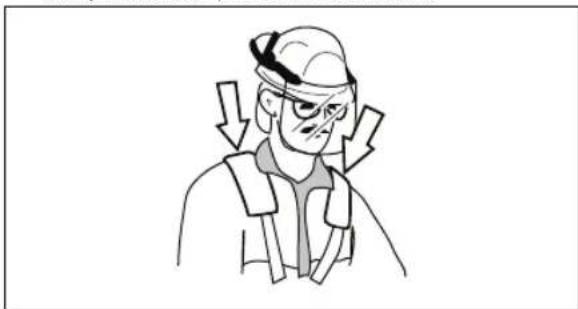

• Use um capacete caso haja possibilidade de objetos caírem na sua cabeça.

• Utilize sempre proteção auditiva aprovada enquanto opera o produto. A exposição prolongada a ruído pode causar perda da capacidade auditiva.

• Certifique-se de que tem um kit de primeiros socorros por perto. Dispositivos de proteção no produto

• Certifique-se de que realiza regularmente tarefas de manutenção do produto.

• A vida útil do produto é aumentada.

• O risco de acidentes é reduzido. Leve regularmente o produto a um concessionário autorizado ou a um centro de assistência autorizado para que o examinem e realizem ajustes ou reparações.

• Não utilize o produto com equipamento de proteção danificado. Se o produto estiver danificado, fale com um centro de assistência autorizado. Verificar o bloqueio do acelerador

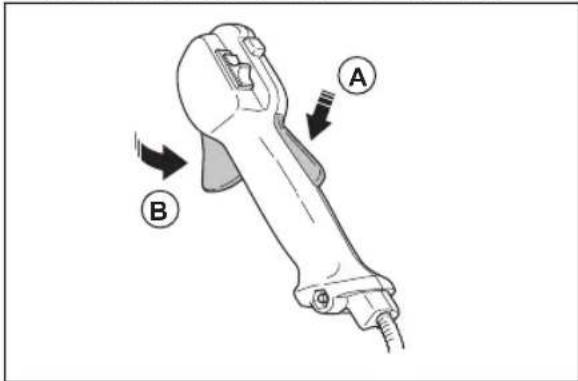

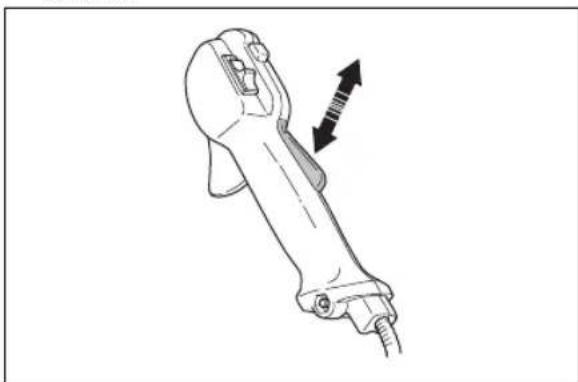

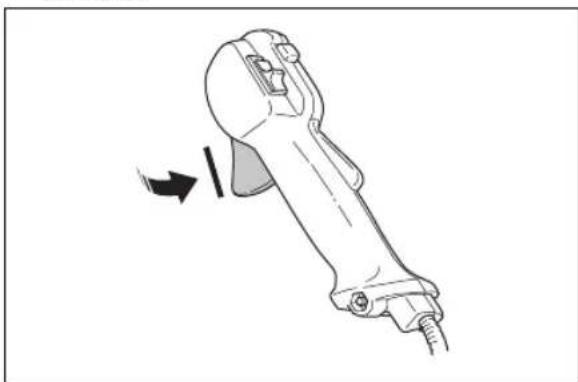

Certifique-se de que o bloqueio do acelerador (A) e o respetivo acelerador (B) se movem livremente e que a mola de retorno funciona corretamente.

2. Pressione o bloqueio do acelerador e certifique-se

de que este regressa à sua posição inicial quando libertado.

3. Quando soltar o bloqueio do acelerador, certifique-

se de que o acelerador está bloqueado na posição de ralenti.

4. Ligue o produto e aplique a aceleração total.

Solte o acelerador e certifique-se de que o acessório de corte para e permanece parado. ATENÇÃO: Se o acessório de corte se mover com o acelerador na posição de ralenti, ajuste a velocidade ao ralenti do 1274 - 004 - 21.12.2020 57carburador. Consulte Ajustar o ralenti na página 72

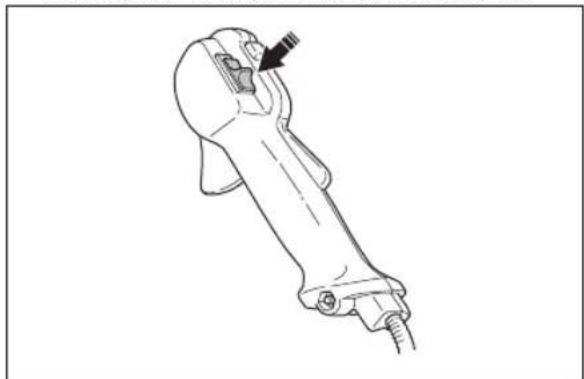

Verificar o interruptor de paragem

2. Desloque o interruptor de paragem para a posição

de paragem e certifique-se de que o motor para. Verificar a proteção do acessório de corte A proteção do acessório de corte evita lesões e funciona como barreira para objetos ejetados na direção do utilizador.

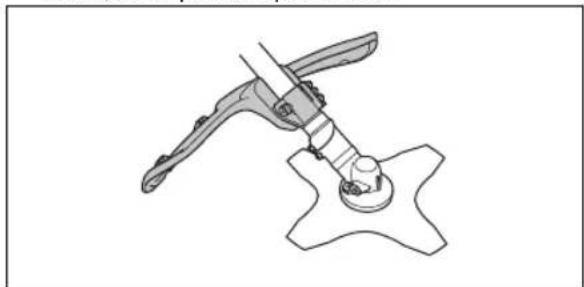

2. Efetue uma inspeção visual para verificar se existem

danos, como por exemplo fissuras.

3. Substitua a proteção do equipamento de corte, caso

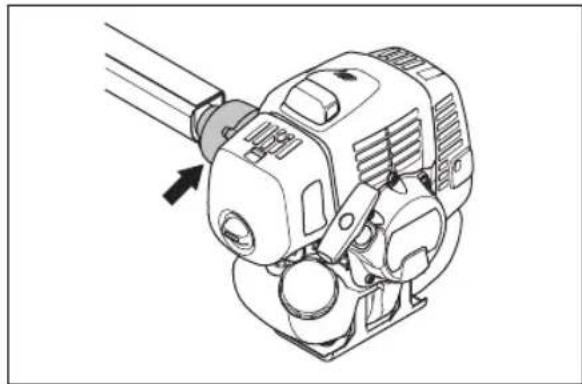

esteja danificada. Verificar o sistema antivibração O sistema antivibração diminui as vibrações nos punhos para um mínimo que torna o funcionamento mais fácil.

Efetue uma inspeção visual para verificar se existem deformações e danos, como, por exemplo, fissuras.

3. Certifique-se de que os elementos do sistema

antivibração estão corretamente montados. Para verificar o mecanismo de desengate rápido ATENÇÃO: Não utilize uma correia com um mecanismo de desengate rápido defeituoso. O mecanismo de desengate rápido permite que o operador retire o produto rapidamente da correia em caso de emergência.

2. Efetue uma inspeção visual para verificar se existem

danos, como por exemplo fissuras.

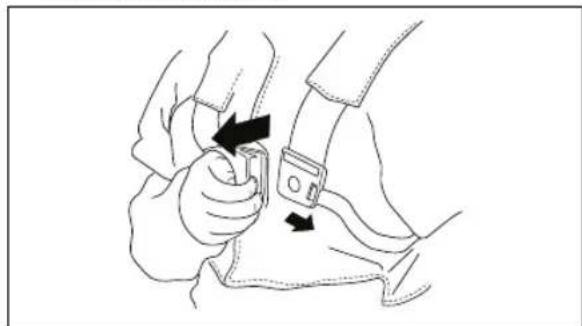

3. Liberte e volte a encaixar o mecanismo de

desengate rápido para se certificar de que está a funcionar corretamente. Verificar o silenciador ATENÇÃO: Nunca utilize um produto com um silenciador defeituoso. 58 1274 - 004 - 21.12.2020ATENÇÃO: Tenha em atenção que os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Nunca ligue o produto em interiores ou nas proximidades de material inflamável! O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador. Para silenciadores, é muito importante que as instruções de verificação, manutenção e assistência do produto sejam seguidas. Verifique regularmente se o silenciador está fixado ao produto. Fixar e remover a porca de fixação ATENÇÃO: Pare o motor, use luvas de proteção e tenha cuidado junto às extremidades afiadas do acessório de corte. Uma porca de fixação é utilizada para bloquear alguns tipos de acessórios de corte. A porca de fixação tem uma rosca à esquerda.

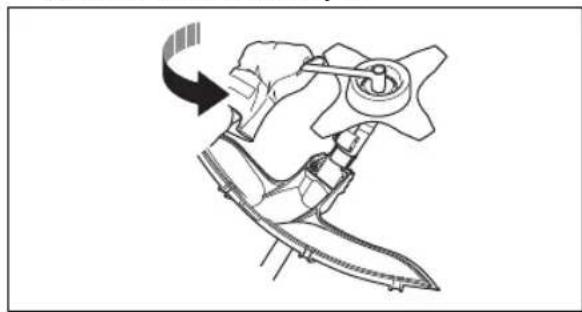

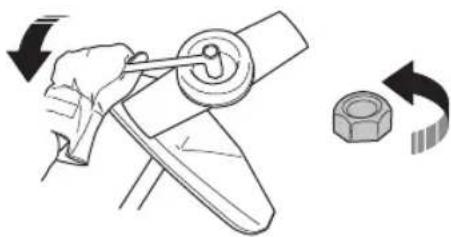

Para fixar, aperte a porca de fixação no sentido oposto ao sentido de rotação do acessório de corte.

• Para remover a porca de fixação, desaperte-a no sentido da rotação do acessório de corte.

• Para desapertar e apertar a porca de fixação, utilize uma chave de caixa com um eixo longo. A seta na imagem mostra a área em que pode utilizar a chave de caixa. ATENÇÃO: Ao desapertar ou apertar a porca de fixação, existe um risco de ferimentos causados pela lâmina. Quando realizar esta operação, certifique-se sempre de que a proteção da lâmina protege a sua mão de ferimentos. Nota: Certifique-se de que não pode rodar a porca de fixação com a mão. Substitua a porca, se o revestimento de nylon não tiver uma resistência de, no mínimo, 1,5 Nm. A porca de fixação tem de ser substituída depois de ser apertada cerca de 10 vezes. Equipamento de corte Escolher e manter o equipamento de corte para:

• Cumpra as instruções de verificação, manutenção e assistência técnica do silenciador.

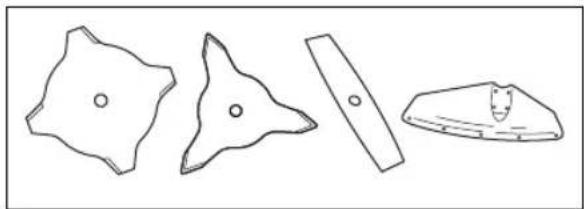

• Utilize sempre a proteção recomendada para o equipamento de corte. Consulte as Especificações técnicas. ATENÇÃO: Use somente o equipamento de corte junto com a protecção recomendada! Consulte o capítulo de Especificações Técnicas. Consulte as instruções do acessório de corte para verificar a forma correta de carregar a linha do aparador e o respetivo diâmetro correto. ATENÇÃO: Um equipamento de corte incorrecto pode aumentar o risco de acidentes. ATENÇÃO: pare sempre o motor antes de trabalhar no equipamento de corte. Este continua a girar mesmo depois de se soltar o acelerador. Certifique-se de que o acessório de corte parou completamente e retire a cobertura da vela de ignição antes de começar qualquer trabalho. 1274 - 004 - 21.12.2020 59Equipamento de corte

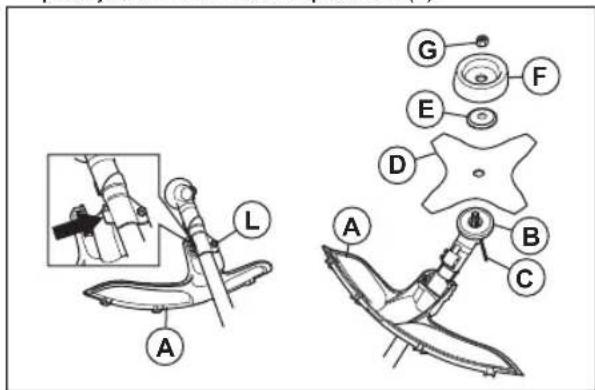

Utilize as lâminas e lâminas para relva para cortar relva espessa.

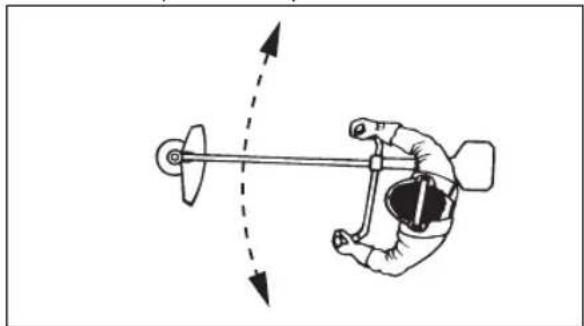

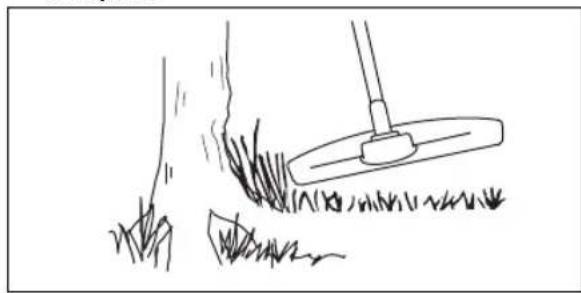

• Utilize a cabeça do aparador para cortar a relva.

• Uma lâmina mal afiada ou danificada aumenta o risco de acidente. Mantenha sempre os dentes de corte da lâmina bem afiados. Siga as instruções em Manutenção na página 70 e utilize o calibrador de lima recomendado.

• Verifique se o acessório de corte apresenta danos e fissuras. Substitua o acessório de corte danificado.

Utilize apenas acessórios de corte com as respetivas proteções recomendadas. Consulte Acessórios na página 77

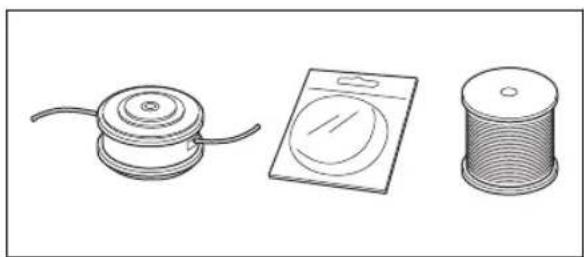

Cabeça do aparador ATENÇÃO: Certifique-se sempre de que a linha do aparador é enrolada firme e uniformemente à volta do tambor, para evitar a ocorrência de vibrações prejudiciais.

• Utilize apenas acessórios de corte recomendados.

O comprimento da linha do aparador é importante. Para uma linha do aparador mais longa, é necessário obter mais potência do motor do que para uma linha do aparador mais curta do mesmo diâmetro.

• Não desloque a posição de instalação da proteção do aparador.

Certifique-se de que a lâmina da proteção do aparador não está danificada. A lâmina corta a linha do aparador com o comprimento correto.

• Embeba a linha do aparador em água durante 2 dias antes da utilização para aumentar a vida útil. Lâminas e cortadoras de relva

• Utilize o produto com uma lâmina de relva aprovada. Não utilize uma lâmina de relva sem instalar adequadamente todas as peças necessárias. Certifique-se de que a instalação é feita corretamente e que são utilizadas as peças adequadas. Uma instalação incorreta pode fazer com que a lâmina se desprenda e cause ferimentos graves ao operador ou a terceiros.

• Use luvas de proteção quando manusear ou realizar tarefas de manutenção na lâmina.

• Utilize proteção para a cabeça quando utilizar um produto com uma lâmina de relva.

• As lâminas e as cortadoras de relva são utilizadas para cortar relva irregular.

• A lâmina de relva pode causar ferimentos se continuar a rodar depois de o motor ser desligado ou o acelerador ser libertado. Certifique-se de que a lâmina de relva parou completamente de rodar antes de realizar qualquer tarefa de manutenção.

• Pare o motor antes de realizar tarefas no acessório de corte. Certifique-se de que o acessório de corte para completamente. Remova o cabo da vela de ignição.

• Utilize apenas um acessório de corte aprovado ou uma lâmina corretamente afiada.

• Mantenha sempre os dentes de corte da lâmina bem afiados.

• Não utilize um acessório de corte danificado.

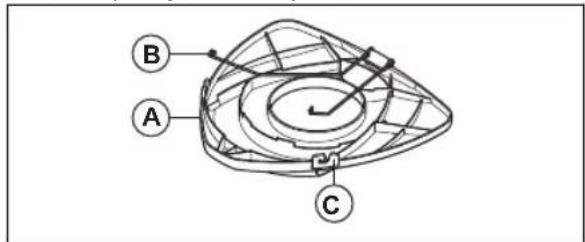

• Fixe a proteção para transporte na lâmina de relva quando transportar ou armazenar o produto. Arremesso da lâmina

• Um arremesso da lâmina é um movimento súbito do produto para o lado, para a frente ou para trás. O arremesso da lâmina ocorre quando a lâmina de relva atinge um objeto que não pode ser cortado. Nas zonas onde que não é fácil ver o material a cortar, o risco de arremesso da lâmina aumenta.

• Quando ocorre um arremesso da lâmina, existe o risco de o produto ou o operador mudar de posição. Uma lâmina que se desloque pode atingir terceiros e, por isso, existe o risco de causar ferimentos.

• Se uma lâmina estiver dobrada, apresentar fissuras, estiver partida ou danificada, elimine-a.

• Use uma lâmina afiada. O risco de arremesso da lâmina aumenta quando a lâmina não está afiada. 60 1274 - 004 - 21.12.2020Segurança no manuseamento do combustível

Não ligue o produto se houver combustível ou óleo do motor sobre o produto. Remova o combustível/ óleo indesejado e deixe o produto secar. Remova o combustível indesejado do produto.

• Se derramar combustível na sua roupa, troque de roupa imediatamente.

• Não deixe que o combustível entre em contacto com o seu corpo, pois pode causar ferimentos. Se o combustível entrar em contacto com o seu corpo, use sabão e água para o remover.

• Não ligue o motor se derramar óleo ou combustível no produto ou no seu corpo.

• Não ligue o produto se o motor tiver uma fuga. Examine regularmente o motor quanto a fugas.

• Tenha cuidado com o combustível. O combustível é inflamável e os gases são explosivos e podem causar ferimentos ou morte.

• Não respire os gases do combustível, podem causar ferimentos. Certifique-se de que existe um fluxo de ar suficiente.

• Não fume perto de combustível ou do motor.

• Não coloque objetos quentes perto do combustível ou do motor.

• Não acrescente combustível com o motor em funcionamento.

• Certifique-se de que o motor está frio antes de reabastecer.

• Antes de reabastecer, abra lentamente a tampa do depósito de combustível e liberte a pressão com cuidado.

• Não adicione combustível ao motor numa área interior. O fluxo de ar insuficiente pode causar ferimentos ou morte devido a asfixia ou monóxido de carbono.

Aperte a tampa do depósito de combustível com cuidado ou pode ocorrer um incêndio.

• Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar.

• Não encha demasiado o depósito de combustível.

• Certifique-se de que não ocorrem fugas quando desloca o produto ou o recipiente de combustível.

• Não coloque o produto ou um recipiente de combustível onde houver uma chama aberta, faísca ou luz piloto. Certifique-se de que a área de armazenamento não contêm uma chama aberta.

• Utilize apenas recipientes aprovados quando deslocar ou armazenar o combustível.

• Esvazie o depósito de combustível antes do armazenamento a longo prazo. Respeite a legislação local sobre a eliminação de combustível.

• Limpe o produto antes do armazenamento a longo prazo.

• Remova o cabo de vela de ignição antes de armazenar o produto, para se certificar de que o motor não arranca acidentalmente. Instruções de segurança para manutenção

• Se não for possível ajustar o ralenti para parar o acessório de corte, fale com o seu centro de assistência. Não utilize o produto até este estar corretamente regulado ou reparado. Montagem ATENÇÃO: Leia o capítulo sobre segurança antes de montar o produto. Instalar a estrutura do produto

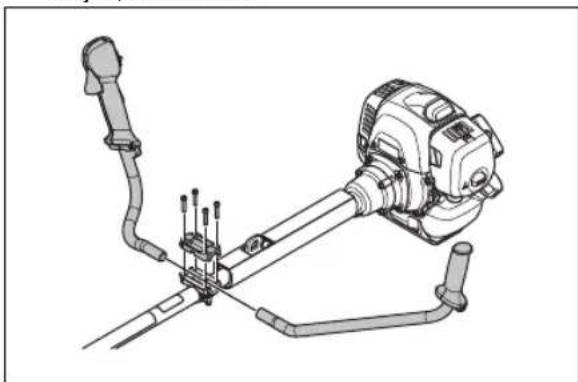

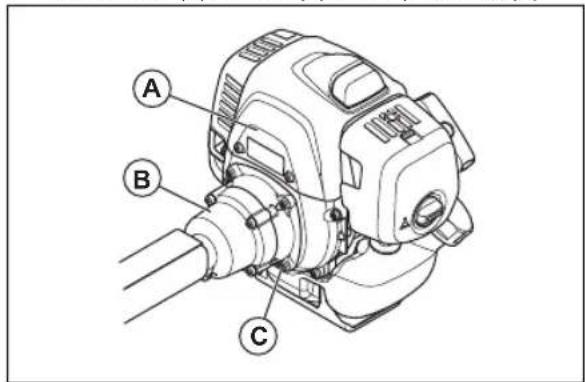

Instalar a barra de direção (531RS, 541RS)

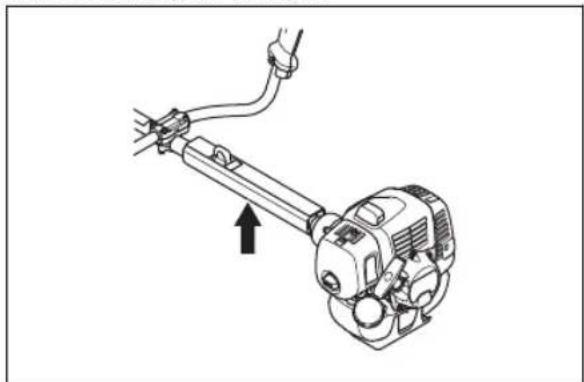

Monte a barra de direção no grampo da barra de direção, sobre o eixo. 1274 - 004 - 21.12.2020 612. Instale a manga de proteção. Instalar a barra de direção (541RST)

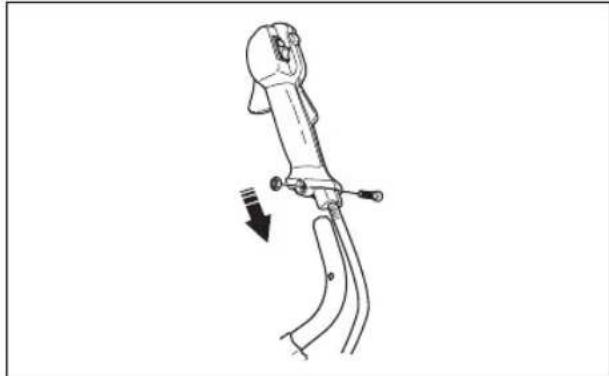

Retire o parafuso que se encontra atrás do punho do acelerador.

2. Instale o punho do acelerador na barra de direção

Alinhe o orifício que se encontra atrás do punho do acelerador com o orifício na barra de direção.

4. Passe o parafuso pelos orifícios. Aperte o parafuso.

5. Coloque o conjunto da barra de direção e a porca

quadrada no suporte. Certifique-se de que a barra de direção está na posição correta.

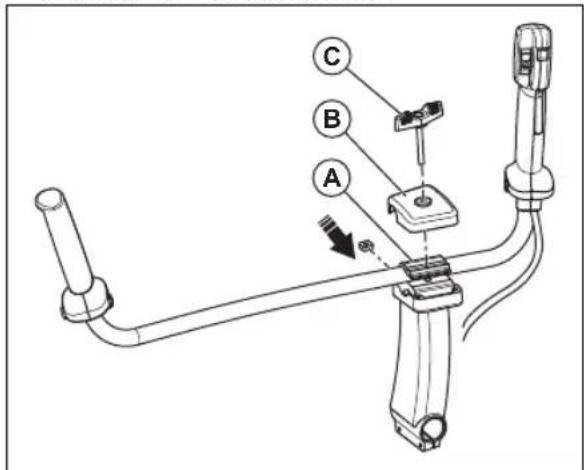

6. Instale o grampo da barra de direção (A), a

cobertura (B) e o botão (C).

7. Alinhe os orifícios para o parafuso do botão.

Aperte o botão para bloquear firmemente a barra de direção. Instalar a correia

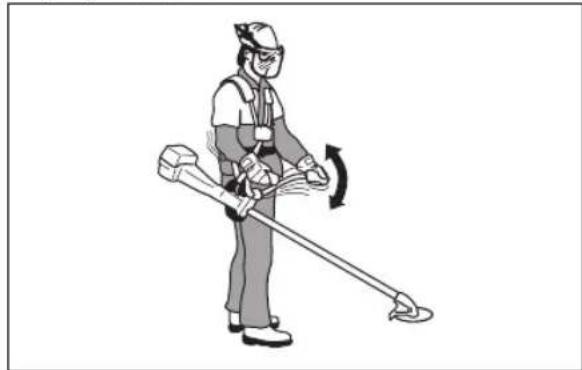

1. Coloque a correia e pendure o produto no ponto de

2. Ajuste o punho para colocar o produto numa boa

posição de trabalho.

3. Aperte totalmente os parafusos.

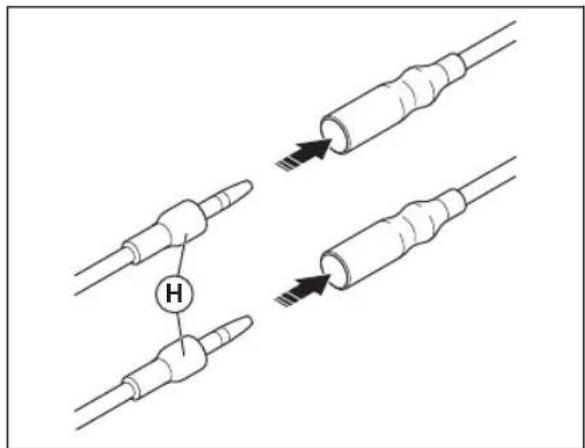

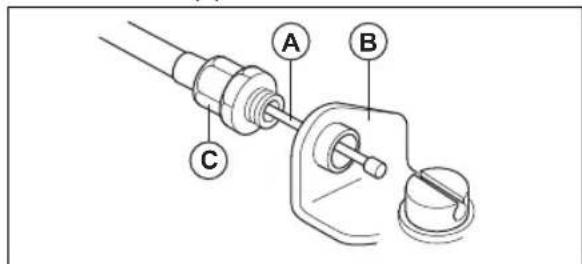

Ligar o cabo do acelerador e os fios do cabo de paragem

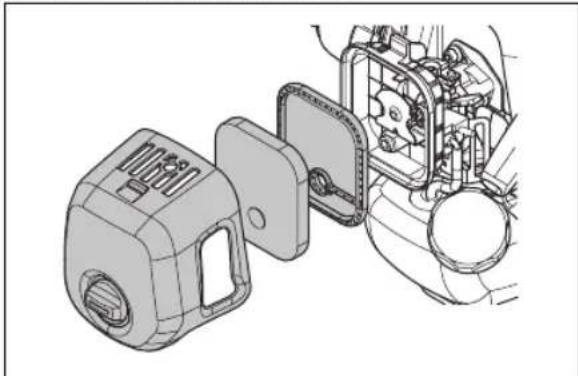

1. Retire a cobertura do filtro de ar.

completamente no suporte do carburador.

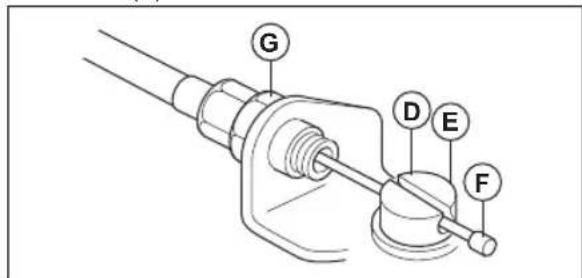

Coloque a ranhura de encaixe (D) no carburador. Nesta altura, o orifício rebaixado (E) do terminal do cabo (F) encontra-se afastado da manga de ajuste do cabo (C).

o cabo do acelerador (A) através da ranhura para a ranhura de encaixe. 62 1274 - 004 - 21.12.20206. Certifique-se de que o terminal do cabo (F) encaixano orifício rebaixado. Utilize o acelerador algumas vezes para se certificarde que funciona corretamente.8. Ajuste a manga de ajuste do cabo (C).a) Certifique-se de que o batente do came doacelerador do carburador entra devidamente emcontacto com o batente do acelerador.b) Certifique-se de que a posição do cabo mantémuma distância de 1 a 2 mm entre o terminal docabo (F) e a ranhura de encaixe quando oacelerador é totalmente libertado. 1-2mm

9. Se o cabo do acelerador (A) estiver ajustadocorretamente, aperte a porca de fixação (G).

Ligue os fios do cabo de paragem (H) aosconectores do motor.

Instalar lâminas e cabeças de aparador ATENÇÃO: Utilize apenas a proteçãoaprovada para as lâminas. Consulte ocapítulo Acessórios na página 77 . Umaproteção com defeito pode causarferimentos.ATENÇÃO: Se utilizar o produto com umalâmina de relva, instale primeiro a barra dedireção, a proteção da lâmina e a correiacorretas.ATENÇÃO: A instalação incorreta daslâminas pode causar ferimentos.1. Certifique-se de que a secção elevada do acionador/flange de apoio encaixa corretamente no orifíciocentral das lâminas. Instale as lâminas. Para fixar e remover a extensão da proteção A extensão da proteção é utilizada na proteção doacessório de corte. Instale a extensão da proteçãoquando utilizar a cabeça do aparador ou lâminas deplástico. Remova a extensão da proteção quandoutilizar uma lâmina de relva. Coloque a guia da extensão da proteção na ranhurada proteção do acessório de corte. Bloqueie os 4ganchos de bloqueio na respetiva posição.1274 - 004 - 21.12.2020 63• Liberte os ganchos de bloqueio com a chave de parafusos para remover a extensão da proteção. Fixar uma proteção da lâmina, uma lâmina de relva e uma cortadora de relva CUIDADO: Certifique-se de que extensão da proteção é removida. Nota: Use a protecção da lâmina recomendada. Consulte Acessórios na página 77

1. Instale a proteção da lâmina no eixo. Fixe a

proteção da lâmina com o parafuso (L).

Rode o eixo de saída até que 1 dos orifícios do acionador fique alinhado com o orifício na caixa de engrenagem.

4. Coloque o pino de bloqueio ou a chave sextavada

(C) no orifício para bloquear o eixo.

5. Coloque a lâmina (D), o flange de apoio (E) e o copo

de apoio (F) no eixo de saída.

6. Instale a porca (G). Utilize a chave combinada e

aperte a porca com um binário de 35 a 50 Nm. Mantenha o cabo da chave combinada o mais próximo possível da proteção da lâmina.

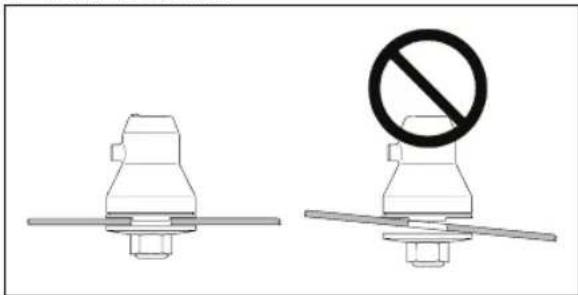

7. Para apertar a porca, rode a chave combinada no

sentido contrário ao da rotação. Nota: Rosca do lado esquerdo. Para fixar a proteção e a cabeça do aparador Nota: Certifique-se de que utiliza a proteção do aparador correta para a cabeça do aparador correta.

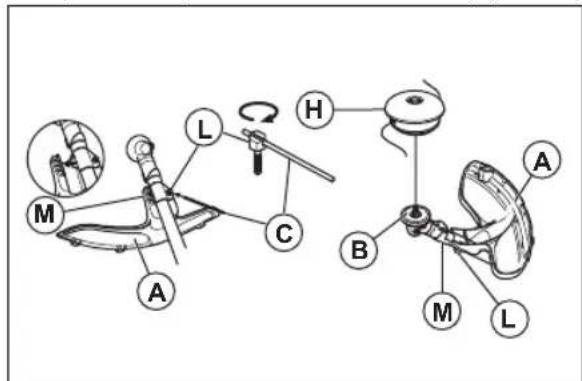

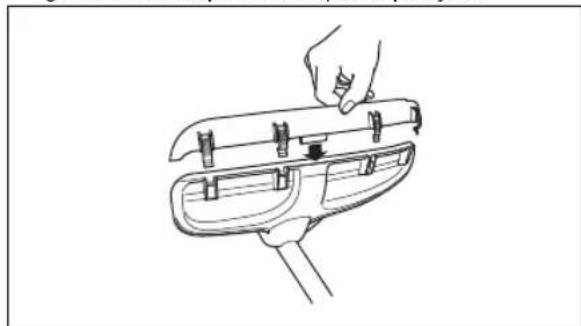

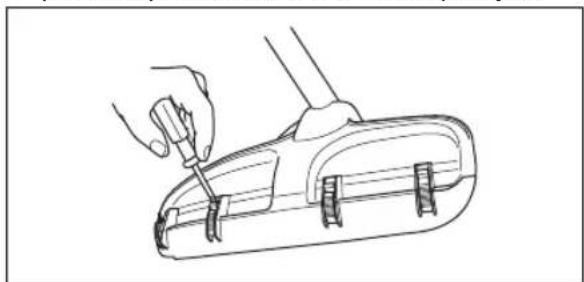

1. Fixe a proteção do aparador/proteção combinada

correta (A) para a cabeça do aparador.

Pendure a proteção do aparador/proteção combinada (A) nos 2 ganchos no suporte da placa (M).

3. Instale a proteção do aparador/proteção combinada

à volta do eixo e aperte-a com o parafuso (L). Utilize o pino de bloqueio ou a chave sextavada (C).

4. Coloque o pino de bloqueio ou a chave sextavada

(C) na ranhura da cabeça do parafuso e aperte.

6. Rode o eixo de saída até que um dos orifícios do

acionador fique alinhado com o orifício correspondente na caixa de engrenagem. 64 1274 - 004 - 21.12.20207. Instale o pino de bloqueio ou a chave sextavada (C)no orifício para bloquear o eixo.

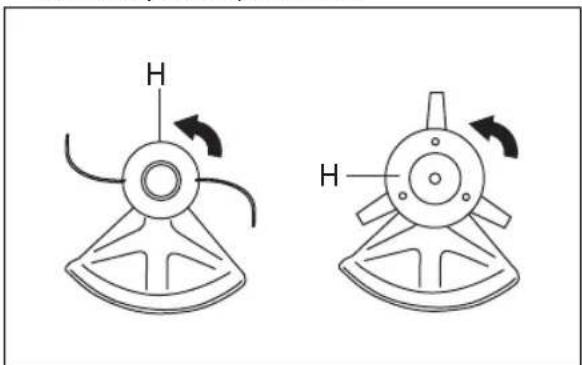

8. Monte a cabeça do aparador/as lâminas de plástico(H). Rode a cabeça do aparador/as lâminas deplástico para a esquerda. Para desmontar, siga as instruções na sequênciaoposta. Instalar a proteção para transporte 1. Instale a lâmina na proteção para transporte (A).2. Encaixe os dois fechos (B) nas ranhuras (C) parafixar a proteção de transporte.

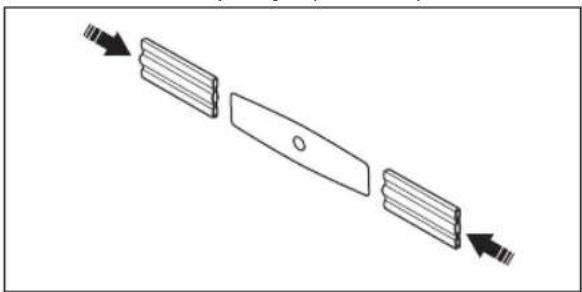

Instalar a lâmina de 2 dentes na proteção

1. Insira a lâmina na proteção para transporte.

Ajustar a correia ATENÇÃO: O produto tem de estar semprebem fixo à correia. Não utilize uma correiadanificada.1. Pegue no suporte. Ligue o produto à correia.3. Ajuste a correia para a melhor posição de trabalho.4. Ajuste as alças laterais de forma a que o produtoexerça o mesmo peso em cada ombro.5. Ajuste a correia até o acessório de corte ficarparalelo ao chão. Apoie ligeiramente o equipamento de corte no chão.Ajuste o grampo da correia para equilibrarcorretamente o produto.Nota: Se utilizar uma lâmina de relva, tem deequilibrar o produto a cerca de 10 cm/4 pol. do chão. Funcionamento ATENÇÃO: Certifique-se de que lê ecompreende o capítulo sobre segurançaantes de operar o produto. Combustível Utilizar combustível CUIDADO: Este produto tem um motor dedois tempos. Utilize uma mistura de gasolinae óleo de motor de dois tempos. Certifique-1274 - 004 - 21.12.2020 65se de utiliza a quantidade correta de óleo na mistura. A relação incorreta de gasolina e óleo pode causar danos ao motor. Gasolina CUIDADO: Não utilize gasolina com um índice de octanas inferior a 90 RON (87 AKI). Caso contrário, pode causar danos no produto. CUIDADO: Não utilize gasolina com mais de 10% de concentração de etanol (E10). Caso contrário, pode causar danos no produto. CUIDADO: Não utilize gasolina com chumbo. Caso contrário, pode causar danos no produto.

• Utilize sempre gasolina sem chumbo nova com um índice de octanas mínimo de 90 RON (87 AKI) e com menos de 10% de concentração de etanol (E10).

Utilize gasolina com um índice de octanas superior se costumar utilizar o produto a uma velocidade do motor continuamente elevada.

• Utilize sempre uma mistura de gasolina sem chumbo/óleo de qualidade. Óleo de motor de dois tempos

• Utilize apenas óleo do motor de dois tempos de elevada qualidade, especialmente o óleo de dois tempos HUSQVARNA. Utilize apenas o óleo de um motor refrigerado a ar.

• Proporção da mistura de 50:1 (2%).

• Um óleo de baixa qualidade e uma mistura de óleo/ combustível demasiado rica podem diminuir a vida útil dos catalisadores.

• Fale com o seu revendedor quando selecionar um óleo.

• Se não houver óleo para motor de dois tempos Husqvarna disponível, pode utilizar outro óleo para motor de dois tempos de boa qualidade destinado a motores arrefecidos a ar. Consulte o seu revendedor ao selecionar o óleo.

• Não utilize óleo para motor de dois tempos concebido para motores fora de borda arrefecidos a água. O óleo para motor de dois tempos é também denominado óleo para motores fora de borda. Gasolina, litros Óleo, litros 2% (50:1) 5 0,1 10 0,2 15 0,3 Gasolina, litros Óleo, litros 20 0,4 Preparar a mistura de combustível Nota: Utilize sempre um recipiente de combustível limpo quando misturar o combustível. Nota: Não prepare uma quantidade de mistura de combustível para mais de 30 dias.

Adicione a quantidade total de óleo.

3. Agite a mistura de combustível para misturar o

5. Agite a mistura de combustível para misturar o

6. Encha o depósito de combustível.

Adicionar combustível ATENÇÃO: Não fume nem coloque objetos quentes junto ao combustível. Antes de adicionar o combustível, desligue o motor e deixe-o arrefecer durante alguns minutos. ATENÇÃO: Quando adicionar o combustível, abra a tampa do depósito de combustível lentamente para libertar a pressão indesejada. ATENÇÃO: Após adicionar o combustível, aperte a tampa do depósito de combustível com cuidado. Afaste a máquina do local de abastecimento e da alimentação antes de ligar o motor.

• Use reservatórios de combustível com proteção contra enchimento excessivo.

Certifique-se de que a área perto da tampa do depósito de combustível está limpa. A presença de sujidade no depósito causa problemas de funcionamento.

• Agite o recipiente de combustível antes de adicionar a mistura de combustível ao depósito de combustível. Ligar e desligar Examinar antes de começar

1. Examine o produto quanto a peças em falta,

66 1274 - 004 - 21.12.20204. Examine a porca de fixação. Certifique-se de que a porca de fixação tem uma força de fixação de, no mínimo, 1,5 Nm. Aperte a porca de fixação a 35-50 Nm.

6. Examine o bloqueio do acelerador e o acelerador.

7. Examine o interruptor de paragem.

8. Examine o produto quanto a fugas de combustível.

Arrancar com o motor frio ATENÇÃO: Antes de ligar o produto, monte a cobertura da embraiagem, completa com o eixo. Uma embraiagem solta pode causar ferimentos. Use luvas. ATENÇÃO: Afaste o produto do local de abastecimento e da fonte de combustível. Coloque-o numa superfície plana. Certifique-se de que não existem objetos em contacto com o acessório de corte. ATENÇÃO: Certifique-se de que não se encontram pessoas não autorizadas na área de trabalho. Caso contrário, existe risco de ferimentos graves. A distância de segurança é de 15 m.

1. Coloque o interruptor de paragem na posição de

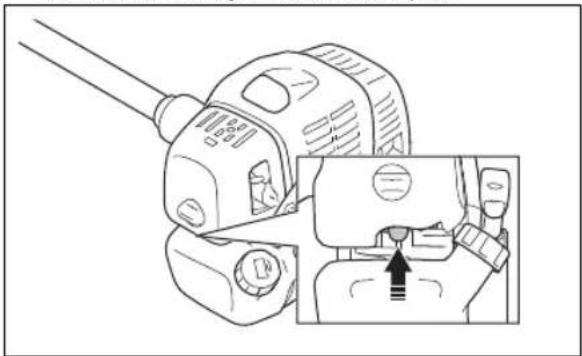

Pressione a ampola da purga de ar até o combustível começar a encher a ampola.

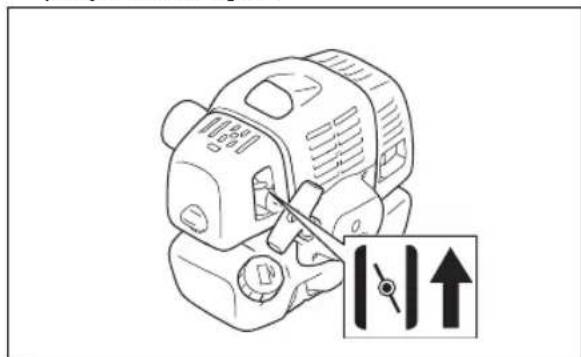

3. Desloque o controlo do estrangulador para a

posição de estrangular.

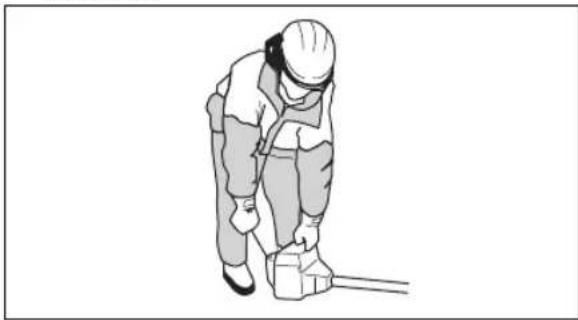

4. Segure o produto no solo. Puxe lentamente o cabo

de arranque com a mão direita até sentir alguma resistência. Nota: Não enrole o cabo de arranque na mão. CUIDADO: Não puxe totalmente o cabo de arranque. Segure o punho do cabo de arranque quando estiver totalmente estendido. O não cumprimento destas instruções pode causar danos ao motor.

5. Puxe o cabo de arranque rapidamente e com força

até ouvir o arranque do motor.

Coloque o controlo do estrangulador na posição de arranque. ATENÇÃO: Não toque na cobertura. Se a cobertura da vela de ignição estiver danificada, pode causar queimaduras na pele e provocar um choque elétrico. Não utilize um produto com uma cobertura da vela de ignição danificada. Arrancar com o motor quente

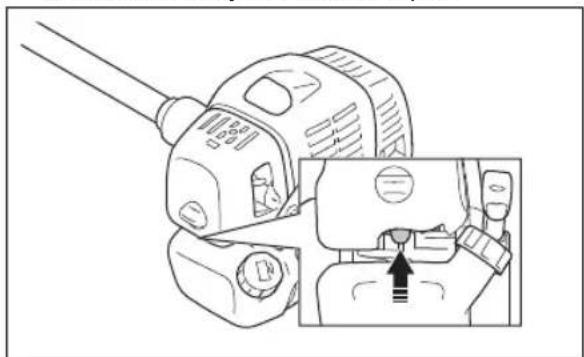

Coloque o interruptor de paragem na posição de arranque. 1274 - 004 - 21.12.2020 672. Pressione a ampola da purga de ar até o combustível começar a encher a ampola.

3. Coloque o controlo do estrangulador na posição

original e, em seguida, puxe o cabo de arranque até o motor arrancar. Arranque com um punho do acelerador com um bloqueio de aceleração de arranque

Empurre o bloqueio do acelerador e o acelerador para colocar o acelerador na posição de arranque. Prima o botão de aceleração de arranque (A).

2. Solte o bloqueio do acelerador e o acelerador,

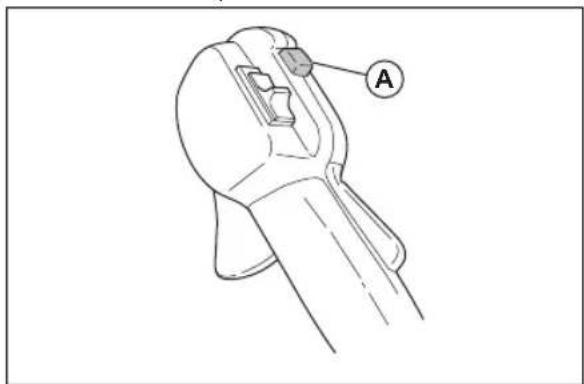

seguido do botão de aceleração de arranque. A função de aceleração está agora ativada.

3. Para voltar a colocar o motor ao ralenti, pressione

novamente o bloqueio do acelerador e o acelerador.

Empurre o interrutor do acelerador para a posição de ralenti.

2. Desloque o interruptor de paragem para a posição

de stop. Operar o aparador de relva CUIDADO: Certifique-se de que abranda o motor ao ralenti após cada utilização. Um longo período em aceleração total sem carga no motor pode causar danos ao motor. Nota: Limpe a tampa da cabeça do aparador quando montar uma nova linha do aparador para evitar vibrações. Examine outras peças da cabeça do aparador e limpe se necessário. Instruções gerais de trabalho ATENÇÃO: Tenha cuidado ao cortar uma árvore que se encontra sob tensão. Pode voltar à sua posição normal antes ou depois do corte e atingi-lo a si ou ao produto, provocando ferimentos.

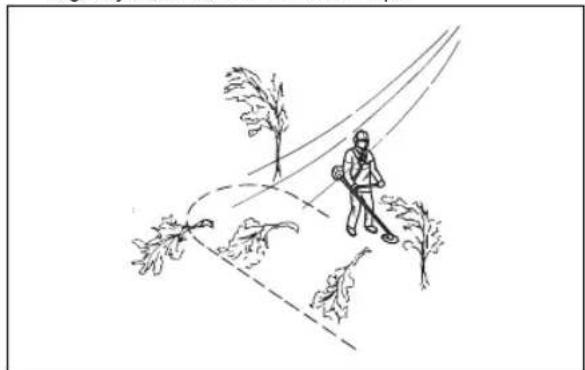

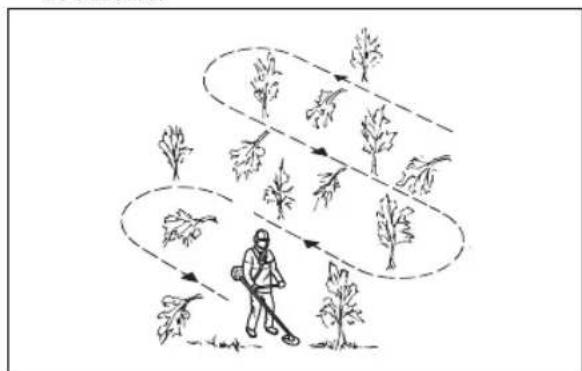

• Limpe uma área numa das extremidades da área de trabalho e comece o trabalho a partir daí.

Desloque-se em padrões regulares ao longo da área de trabalho.

• Mova o produto totalmente para a esquerda e para a direita para limpar uma área de 4-5 m de cada vez.

Limpe uma área de 75 m antes de se virar e voltar atrás. Mova o recipiente de combustível juntamente consigo à medida que avança. 68 1274 - 004 - 21.12.2020• Desloque-se numa direção em que não atravesse mais valas e obstáculos do que o necessário.

Desloque numa direção em que o vento faça cair a vegetação cortada numa área limpa.

• Mova-se ao longo dos declives e não a subir e a descer. Limpar a relva com uma lâmina de relva

Mantenha os pés afastados ao operar o produto. Certifique-se de que os pés estão bem assentes no solo.

2. Coloque cuidadosamente o copo de apoio no solo.

Isto impede o contacto da lâmina com o solo.

3. Utilize um movimento lateral da direita para a

esquerda para um corte limpo. Utilize o lado esquerdo da lâmina (entre as posições correspondentes às 8 e 12 horas dos ponteiros do relógio) para cortar.

4. Incline a lâmina para a esquerda para limpar a relva.

Nota: A relva é recolhida facilmente em linha.

5. Utilize um movimento lateral da esquerda para a

direita para o movimento de retorno.

6. Trabalhe com ritmo.

7. Desloque-se para a frente e mantenha os pés bem

9. Retire o produto do grampo na correia.

10. Coloque o produto no solo.

11. Recolha o material cortado.

Limpar Para obter os melhores resultados:

Segure o aparador de modo a que a cabeça do aparador esteja ligeiramente acima do solo.

• Incline ligeiramente a cabeça do aparador.

• Permita que a extremidade da linha do aparador toque no solo à volta de objetos Aparar a relva

1. Mantenha a cabeça do aparador um pouco acima do

solo a um determinado ângulo. Não empurre a linha do aparador para a relva.

2. Reduza o comprimento da linha do aparador em

4. Utilize 80% da aceleração quando cortar relva perto

Certifique-se de que a linha do aparador está paralela ao solo quando cortar.

2. Não empurre a cabeça do aparador para o solo. O

solo e o produto podem ser danificados.

Não deixe a cabeça do aparador tocar no solo continuamente; pode causar danos à cabeça do aparador.

4. Utilize a aceleração total quando deslocar o produto

de um lado para o outro para cortar a relva. Para aparar a relva O fluxo de ar da linha do aparador a girar pode ser utilizado para remover a relva cortada de uma área.

Mantenha a cabeça e a linha do aparador paralelos ao solo e acima do solo.

2. Acelere ao máximo.

3. Mova a cabeça do aparador de um lado para o outro

e apare a relva. ATENÇÃO: Limpe a cobertura da cabeça do aparador sempre que instalar uma nova linha do aparador para evitar desequilíbrios e vibrações nos punhos. Efetue também uma verificação das outras peças da cabeça do aparador e limpe-as, se necessário. Substituir a linha do aparador Consulte a última página deste manual do utilizador. Manutenção ATENÇÃO: Certifique-se de que leu e compreendeu o capítulo sobre segurança antes de limpar, reparar ou realizar tarefas de manutenção no produto. Esquema de manutenção Manutenção Diaria- mente Semanal- mente Mensal- mente Limpe a superfície externa. X Verifique se a correia apresenta sinais de danos. X Verifique o acelerador. X Verifique se o acessório de corte não gira ao ralenti. X Verifique o interruptor de paragem. Consulte Verificar o interruptor de paragem na página 58

Examine a proteção do acessório de corte quanto a danos e fissuras. X 70 1274 - 004 - 21.12.2020Manutenção Diaria- mente Semanal- mente Mensal- mente Certifique-se de que a lâmina de relva está alinhada com o centro. Certifique-se de que a lâmina de relva está afiada e que a lâmina ou o orifício central não se encontram danificados.

Examine a cabeça do aparador quanto a danos e fissuras. Se estiver danificado, substitua.

Examine o punho e a barra de direção quanto à existência de danos e certifi- que-se de que estão ligados corretamente.

Em acessórios de corte com um copo de apoio, aperte corretamente o parafuso de fixação.

Em acessórios de corte com uma porca de fixação, aperte corretamente a porca de fixação.

Examine a proteção para transporte quanto à existência de danos e certifique- se de que pode ser fixada corretamente.

Examine o motor, o depósito de combustível e os tubos de combustível quanto a fugas.

Limpe o filtro de ar. Substitua, se necessário. X Aperte as porcas e os parafusos. X Verifique o filtro de combustível quanto à existência de contaminação e a man- gueira de combustível quanto a fissuras e outros defeitos. Substitua, se neces- sário.

Examine todos os cabos e ligações. X Verifique o dispositivo de arranque e a corda de arranque quanto a danos. X Examine a vela de ignição. Consulte Examinar a vela de ignição na página 74 . X Certifique-se de que a engrenagem cónica contém ¾ do volume total de massa lubrificante.

Limpe a superfície exterior do carburador e a área circundante. X Limpe a vela de ignição. Remova a vela de ignição e efetue uma verificação da distância entre os elétrodos. Ajuste a distância entre os elétrodos ou substitua a vela de ignição, se necessário. Consulte Especificações técnicas na página 76

Certifique-se de que a vela de ignição está instalada com um supressor.

Examine se a embraiagem, as molas da embraiagem e o tambor da embraia- gem apresentam sinais de desgaste. Substitua, se necessário.

Substitua a vela de ignição. Certifique-se de que a vela de ignição está instalada com um supressor.

Lubrifique o eixo motriz. X Certifique-se de que as unidades antivibração não estão danificadas. X Limpe o sistema de arrefecimento do produto. X Limpe o silenciador. X 1274 - 004 - 21.12.2020 71Ajustar o carburador As definições básicas do carburador são ajustadas durante os testes na fábrica. O ajuste tem de ser efetuado por um técnico com formação. Verificar o silenciador ATENÇÃO: Não utilize um produto com um silenciador defeituoso. Substitua sempre um silenciador defeituoso. ATENÇÃO: Risco de queimaduras ou incêndio. Os silenciadores com catalisadores aquecem muito durante o funcionamento. ATENÇÃO: Risco de incêndio. O silenciador reduz o nível de ruído e identifica os gases de escape do operador. Os gases de escape são quentes e podem conter faíscas. CUIDADO: A rede retentora de faíscas tem de ser substituída se estiver danificada. Não utilize o produto se este não tiver uma rede retentora de faíscas ou se esta estiver defeituosa. CUIDADO: Se a rede retentora de faíscas estiver bloqueada, o produto fica demasiado quente. Isto provoca danos no cilindro e no pistão.

1. Certifique-se de que o silenciador não está

Certifique-se de que o silenciador está devidamente instalado no produto. Ajustar o ralenti O seu produto Husqvarna foi fabricado em conformidade com especificações que reduzem as emissões de gases prejudiciais.

1. Certifique-se de que o filtro de ar está limpo e que a

cobertura do filtro de ar está montada antes de ajustar a velocidade de ralenti.

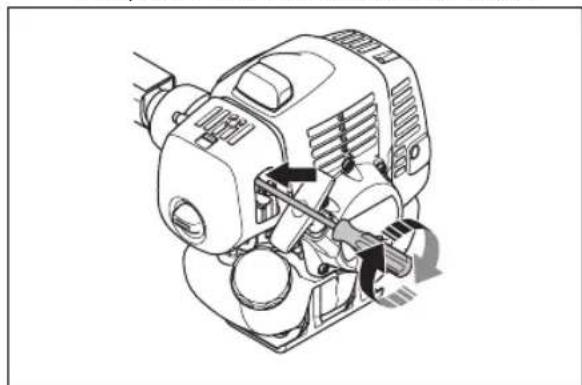

2. Ajuste o ralenti com o parafuso em T do ralenti,

identificado com a marca "T". a) Rode o parafuso em T do ralenti para a direita até que o acessório de corte comece a rodar. b) Rode o parafuso em T do ralenti para a esquerda até o acessório de corte parar. ATENÇÃO: Se o acessório de corte não parar quando ajusta o ralenti, contacte o seu revendedor de assistência. Não utilize o produto até que esteja devidamente ajustado ou reparado.

3. O ralenti está correto se o motor funcionar

suavemente em todas as posições. O ralenti tem de ser inferior à velocidade quando o equipamento de corte começar a rodar. Nota: Consulte Especificações técnicas na página 76 para obter mais informações sobre o ralenti recomendado. Sistema de arrefecimento O produto tem um sistema de arrefecimento para manter a temperatura de funcionamento baixa. O sistema de arrefecimento possui:

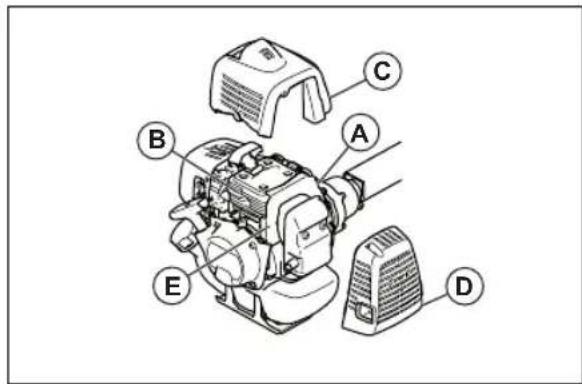

• Cobertura do cilindro (C) (conduz o ar de arrefecimento ao cilindro)

• Cobertura do silenciador (D)

• Placa do silenciador (E) 72 1274 - 004 - 21.12.2020Limpar o sistema de arrefecimento ATENÇÃO: Um sistema de arrefecimento sujo ou obstruído provoca sobreaquecimento. Esta situação provoca danos no pistão e no cilindro.

1. Limpe as peças do sistema de arrefecimento com

uma escova pelo menos uma vez por semana. Filtro de ar

Limpe o filtro em intervalos de 25 horas. Se necessário, limpe-o mais frequentemente.

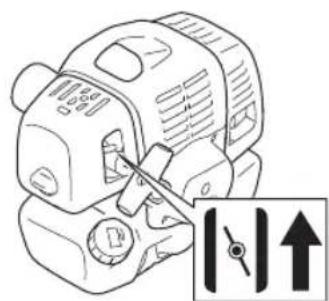

• Ponha o controlo do estrangulador na posição de estrangulação. Para limpar o filtro de ar Limpe o filtro em intervalos de 25 horas. Se necessário, limpe-o mais frequentemente. CUIDADO: Substitua sempre um filtro de ar que esteja danificado, muito sujo ou embebido em combustível. Se utilizar um filtro de ar durante muito tempo, este não pode ser totalmente limpo. Substitua o filtro de ar por um filtro novo em intervalos regulares.

2. Retire a cobertura do filtro de ar.

Limpe o filtro de ar com água quente com sabão.

5. Substitua o filtro de ar caso esteja demasiado sujo

para o limpar totalmente. Substitua sempre um filtro de ar danificado.

6. Limpe a superfície interior da cobertura do filtro de

ar. Utilize ar ou uma escova.

7. Certifique-se de que o filtro de ar está seco.

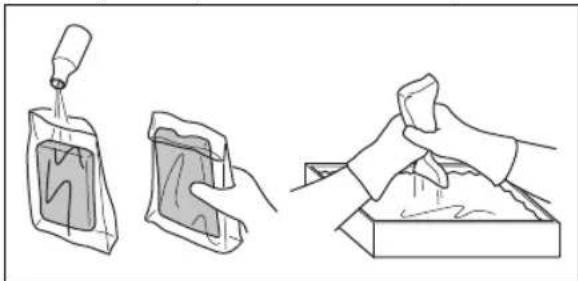

8. Utilize óleo para motores de dois tempos Husqvarna

para colocar no filtro de ar. Se existir demasiado óleo no filtro de ar, retire o óleo em excesso antes de instalar o filtro de ar. Aplicar óleo no filtro de ar de espuma CUIDADO: Utilize sempre o óleo do filtro de ar especial da Husqvarna. Não utilize outros tipos de óleo. ATENÇÃO: Calce as luvas de proteção. O óleo do filtro de ar pode provocar irritações cutâneas.

uniformemente pelo filtro de ar de espuma.

4. Empurre o óleo indesejado para fora do filtro de ar

Bata cuidadosamente com o filtro de feltro na sua mão ou utilize ar comprimido para o limpar. CUIDADO: Não utilize água para limpar o filtro de feltro. A água pode provocar danos no filtro de feltro. Filtro de combustível Se a alimentação de combustível ao motor falhar, certifique-se de que a tampa do depósito de combustível e o filtro de combustível (A) não estão bloqueados.

Certifique-se de que a engrenagem cónica apresenta ¾ do volume total de massa lubrificante. Examinar a vela de ignição CUIDADO: utilize sempre o tipo de vela de ignição recomendado. Um tipo de vela de ignição incorreto pode provocar danos no produto.

• Examine a vela de ignição para verificar se o motor apresenta uma potência reduzida ou dificuldades de arranque, ou se não funciona corretamente ao ralenti.

Para diminuir o risco de materiais indesejados nos elétrodos da vela de ignição, siga estas instruções: a) Assegure-se de que a rotação em vazio está corretamente regulada. b) Certifique-se de que a mistura de combustível está correta. c) Certifique-se de que o filtro de ar está limpo.

• Se a vela de ignição estiver suja, limpe-a e certifique-se de que a distância entre os elétrodos está correta; consulte Especificações técnicas na página 76

• Se for necessário, substitua a vela de ignição. Afiar as lâminas e as cortadoras de relva

Afie todas as bordas das lâminas e das cortadoras de relva do mesmo modo, a fim de manter o equilíbrio. Use uma lima plana de picado simples. 74 1274 - 004 - 21.12.2020Resolução de problemas Resolução de problemas Falha no arranque Verificação Causa possível Solução Botão STOP Posição de par- agem Leve o contacto de paragem à posição de arranque. Prendedores de arranque Prendedores de ligação Ajuste ou substitua os prendedores. Limpe a área em redor dos prendedores. Contacte um revendedor com assistência técnica aprovado. Depósito de combustível Tipo de com- bustível errado. Purgar e utilizar o combustível correto. Carburador Ajuste do ralen- ti. Ajuste o ralenti com o parafuso em T. Faísca (ausên- cia de faísca) Vela de ignição suja ou molha- da. Certifique-se de que a vela de ignição está seca e limpa. Folga da vela de ignição in- correta. Limpe a vela de ignição. Certifique-se de que a folga dos elétrodos é a correta. Certifique-se de que a vela de ignição está instalada com um supressor. Consulte as especificações técnicas para obter informações sobre a distância entre elétrodos. Vela de ignição Vela de ignição solta. Aperte a vela de ignição. Filtro de com- bustível Filtro de com- bustível entupi- do. Substitua o filtro de combustível. O motor arranca mas não se mantém a trabalhar Verificação Causa possível Solução Depósito de combustível Tipo de com- bustível errado. Purgar e utilizar o combustível correto. Carburador O motor não efetua correta- mente o ralenti. Contacte o seu revendedor com assistência técnica. Filtro de ar Filtro de ar en- tupido. Limpe o filtro de ar. Filtro de com- bustível Filtro de com- bustível entupi- do. Substitua o filtro de combustível. 1274 - 004 - 21.12.2020 75Transporte e armazenamento

• Mantenha o equipamento seguro durante o transporte para evitar danos e acidentes.

Mantenha o produto e o equipamento num local seco e à prova de geada.

• Substitua ou repare as peças danificadas.

• Utilize a cobertura de proteção correta no produto que não retenha a humidade.

• Mantenha o produto bem fixo durante o transporte. Especificações técnicas Especificações técnicas

33,6 41,5 41,5 Velocidade ao ralenti, rpm 2500±200 2500±200 2500±200 Rotação em aceleração máxima recomenda- da, r/min

Velocidade do eixo de saída, rpm 8570 8570 8570 Potência máxima do motor de acordo com a norma ISO 8893, kW/cv a rpm 1,2/1,6 a 7000 1,6/2,1 a 7000 1,6/2,1 a 7000 Sistema de ignição Vela de ignição NGK BPMR 7A NGK BPMR 7A NGK BPMR 7A Distância entre os elétrodos, mm 0,6-0,7 0,6-0,7 0,6-0,7 Sistema de lubrificação e combustível Capacidade do depósito de combustível, l/cm

Nível de potência sonora, medido, dB(A) 107 107 107 Nível de potência sonora, garantido LWA, dB (A)

Níveis acústicos Nível de pressão sonora equivalente, ao nível do ouvido do utilizador, medido de acordo com as normas EN ISO 11806 e ISO 22868

Emissões de ruído para as imediações, medidas sob forma de potência sonora (L

) em conformidade com a diretiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o aces- sório de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações entre diferentes máquinas do mesmo modelo, de acordo com a diretiva 2000/14/CE.

Os dados comunicados relativamente ao nível de pressão de ruído têm uma dispersão estatística típica (des- vio padrão) de 2,5 dB (A).

Níveis de vibração Níveis de vibração equivalentes (a hv,eq ) nos punhos, medidos de acordo com as normas EN ISO 11806 e ISO

Equipado com cabeça do aparador (original), esquerda/direita m/s

Os dados comunicados relativamente ao nível de vibração têm uma dispersão estatística típica (desvio pa- drão) de 1,5m/s

1274 - 004 - 21.12.2020 77Declaração CE de conformidade Declaração CE de conformidade Nome da entidade emissora: A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: +46-36-146500. A Husqvarna AB assume toda a responsabilidade pela seguinte declaração: Aparador e/ou roçadora a gasolina, plataforma(s) G45L e G35L, representando o(s) modelo(s) Husqvarna 531RS, 541RS e 541RST de números de série de 2017 e posteriores. Os números da plataforma e do modelo estão claramente indicados em texto simples na etiqueta de tipo, juntamente com o ano e números de série subsequentes. A declaração supracitada encontra-se em conformidade com os requisitos das Diretivas do Conselho:

• de 17 de maio de 2006 "referente a máquinas" 2006/42/CE

• de 26 de fevereiro de 2014, "referente à compatibilidade eletromagnética", 2014/30/UE.

• de 8 de maio de 2000, "referente a emissões de ruído para o ambiente" 2000/14/CE.

• de quinta-feira, 14 de Dezembro de 2005, "referente a emissões de ruído para o ambiente" 2005/88/CE. De acordo com o Anexo V, os valores de som declarados estão indicados na ficha de especificações técnicas do manual do utilizador. Foram respeitadas as seguintes normas: EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 12100:2010 CISPR 12:2007+A1:2009 A TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Alemanha, 0197 executou um controlo voluntário em nome da Husqvarna AB, de modo a fornecer o certificado AM50391783 (541RS, 541RST), AM50391781 (531RS) – Certificado de conformidade com a Diretiva 2006/42/CE do Conselho da CE referente a máquinas. Este certificado é aplicável a todos os locais de fabrico e países de origem, conforme indicado no produto. O aparador de relva e/ou a roçadora fornecidos estão em conformidade com o exemplo que foi examinado. Husqvarna AB, Huskvarna, Suécia, 2020-08-25 Pär Martinsson, Chefe de Desenvolvimento (representante autorizado da Husqvarna AB e responsável pela documentação técnica.) 78 1274 - 004 - 21.12.2020Содержание Введение..................................................................... 79 Безопасность...............................................................
