MANUAL DE UTILIZADOR EGBL188 BLACK & DECKER

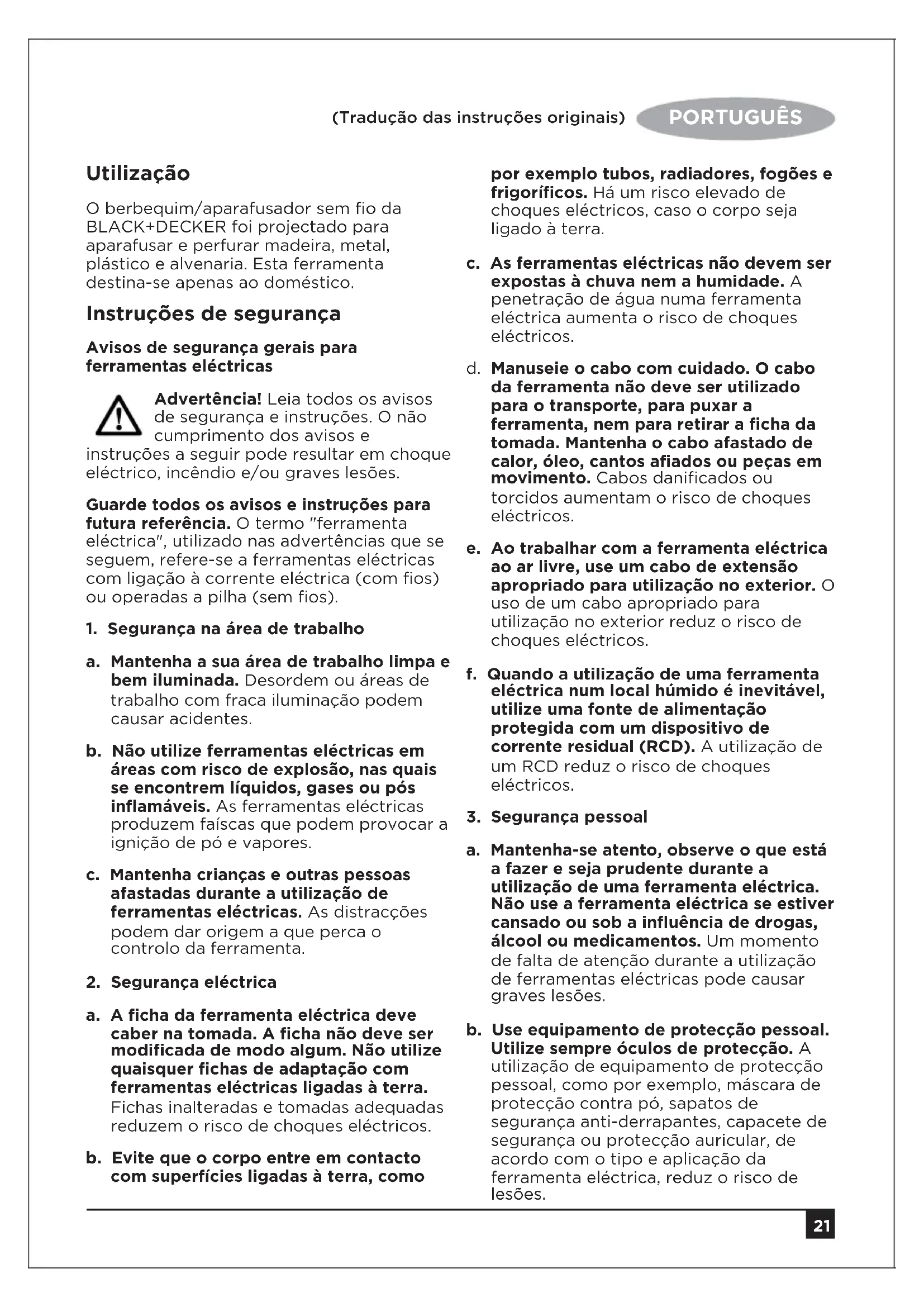

1. Segurança na área de trabalho

a. Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b. Não utilize ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. As ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. c. Mantenha crianças e outras pessoas afastadas durante a utilização de ferramentas eléctricas. As distracções podem dar origem a que perca o controlo da ferramenta.

2. Segurança eléctrica

a. A ficha da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação com ferramentas eléctricas ligadas à terra. Fichas inalteradas e tomadas adequadas reduzem o risco de choques eléctricos. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigoríficos. Há um risco elevado de choques eléctricos, caso o corpo seja ligado à terra. c. As ferramentas eléctricas não devem ser expostas à chuva nem a humidade. A penetração de água numa ferramenta eléctrica aumenta o risco de choques eléctricos. d. Manuseie o cabo com cuidado. O cabo da ferramenta não deve ser utilizado para o transporte, para puxar a ferramenta, nem para retirar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou peças em movimento. Cabos danificados ou torcidos aumentam o risco de choques eléctricos. e. Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para utilização no exterior. O uso de um cabo apropriado para utilização no exterior reduz o risco de choques eléctricos. f. Quando a utilização de uma ferramenta eléctrica num local húmido é inevitável, utilize uma fonte de alimentação protegida com um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques eléctricos.

3. Segurança pessoal

a. Mantenha-se atento, observe o que está a fazer e seja prudente durante a utilização de uma ferramenta eléctrica. Não use a ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a utilização de ferramentas eléctricas pode causar graves lesões. b. Use equipamento de protecção pessoal. Utilize sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como por exemplo, máscara de protecção contra pó, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.22 PORTUGUÊS (Tradução das instruções originais) c. Evite o accionamento involuntário. Certifique-se de que o interruptor está na posição desligada antes de ligar a ferramenta à corrente eléctrica ou a uma bateria, antes de elevar ou transportar a mesma. O transporte de ferramentas eléctricas com o dedo no interruptor ou a ligação das mesmas à corrente eléctrica com o interruptor ligado provoca acidentes. d. Retire eventuais chaves de ajuste ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste, que se encontre numa peça móvel da ferramenta, pode dar origem a lesões. e. Não se incline. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma, poderá ser mais fácil controlar a ferramenta em situações inesperadas. f. Utilize vestuário adequado. Não utilize roupas largas nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento. Roupas largas, jóias ou cabelos longos podem ser ficar presos nas peças em movimento. g. Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização destes dispositivos reduz os riscos provocados por pó.

4. Utilização e manutenção da ferramenta

eléctrica a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o trabalho que irá realizar. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da potência indicada. b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor é perigosa e deve ser reparada. c. Desligue a ficha da tomada e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou armazenar a ferramenta eléctrica. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas se utilizadas por pessoas não qualificadas. e. Efectue a manutenção das ferramentas eléctricas. Verifique se as peças móveis funcionam perfeitamente e não emperram, bem como se há peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta. Em caso de danos, solicite a reparação da ferramenta eléctrica antes da sua utilização. Muitos acidentes têm como causa uma manutenção insuficiente das ferramentas eléctricas. f. Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte, sujeitas a uma manutenção adequada e com extremidades de corte afiadas, emperram com menos frequência e podem ser controladas com maior facilidade. g. Utilize a ferramenta eléctrica, os acessórios e as brocas da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins que não os previstos pode resultar em situações perigosas.

5. Utilização e manutenção da bateria

a. Recarregue apenas com o carregador especificado pelo fabricante. Um carregador que seja adequado a um tipo de bateria pode causar risco de incêndio quando utilizado noutro tipo de bateria. b. Utilize as ferramentas eléctricas apenas com as baterias especificamente designadas. A utilização de outro tipo de bateria pode causar risco de lesões ou incêndio.23 PORTUGUÊS (Tradução das instruções originais) c. Quando a bateria não está a ser utilizada, mantenha-a afastada de quaisquer outros objectos metálicos, como clips de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam efectuar a ligação de um terminal para outro. O contacto de ambos os terminais da bateria pode causar queimaduras ou incêndio. d. Em condições abusivas, o líquido pode ser ejectado da pila; evite o contacto. Caso isso aconteça, passe por água. Caso o líquido entre em contacto com os olhos, procure ajuda médica. O líquido ejectado da pilha pode causar irritação ou queimaduras.

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma, é assegurada a segurança da ferramenta eléctrica. Avisos de segurança adicionais para ferramentas eléctricas Advertência! Instruções adicionais de segurança para berbequins e berbequins de percussão

• Utilize protectores auriculares com os berbequins de percussão. A exposição ao ruído poderá provocar perda de audição.

• Utilize os punhos auxiliares fornecidos com a ferramenta. A perda de controlo da mesma pode provocar ferimentos pessoais.

• Segure sempre a ferramenta pelas superfícies de pega isoladas ao efectuar trabalhos, durante os quais o acessório de corte possa entrar em contacto com cabos eléctricos escondidos ou com o cabo da ferramenta. O contacto do acessório de corte com um cabo com tensão coloca as partes metálicas da ferramenta eléctrica sob tensão, resultando em choque eléctrico.

• Utilize grampos ou outra forma prática de fixar e apoiar a peça de trabalho numa plataforma estável. Segurar a peça com a mão ou contra o corpo deixa-a instável e poderá resultar em perda de controlo.

• Antes de perfurar paredes, pisos ou tectos, verifique a localização de fios e canos.

• Evite tocar na ponta da broca imediatamente após perfurar, pois esta pode estar quente.

• Esta ferramenta não se destina a ser utilizada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, a menos que tenham recebido instruções ou sejam supervisionadas relativamente à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças deverão ser vigiadas para que não mexam no aparelho.

• Neste manual indicam-se as aplicações do acessório. O uso de qualquer acessório ou da própria ferramenta para realizar quaisquer operações além das recomendadas neste manual de instruções pode dar origem a ferimentos e/ou danos em propriedade. Riscos residuais Podem surgir riscos residuais adicionais durante a utilização da ferramenta que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com a aplicação dos regulamentos de segurança relevantes e com a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Incluem:

• ferimentos causados pelo contacto com peças em rotação/movimento.

• ferimentos causados durante a troca de peças, lâminas ou acessórios.

• ferimentos causados pela utilização prolongada de uma ferramenta. Quando utilizar uma ferramenta por períodos prolongados, faça intervalos regulares.24 PORTUGUÊS (Tradução das instruções originais)

• diminuição da audição.

• problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF.) Vibração Os valores de emissão de vibrações declarados, indicados nos dados técnicos e na declaração de conformidade, foram medidos de acordo com um método de teste padrão providenciado por EN 60745 e podem ser utilizados para efectuar a comparação entre ferramentas. O valor de emissão de vibrações declarado pode também ser utilizado numa avaliação preliminar da exposição. Advertência! O valor de emissão de vibrações durante a utilização da ferramenta eléctrica pode divergir do valor declarado, dependendo do modo como a ferramenta é utilizada. O nível de vibrações pode aumentar relativamente ao nível indicado. Durante a avaliação da exposição a fim de determinar as medidas de segurança requeridas pela directiva 2002/44/CE para a protecção de pessoas que utilizam regularmente ferramentas eléctricas nas respectivas profissões, o cálculo da exposição a vibrações deve considerar as condições reais de utilização e a forma como a ferramenta é utilizada, incluindo a consideração de todas as partes do ciclo de utilização como, por exemplo, as vezes que a ferramenta é desligada e o tempo em que se encontra a funcionar sem carga para além do tempo de accionamento. Etiquetas da ferramenta Aparecem os seguintes pictogramas na ferramenta: Advertência! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções. Instruções adicionais de segurança para baterias e carregadores Pilhas

• Nunca tente abrir a bateria seja qual for a razão.

• Não deixe que a bateria entre em contacto com a água.

• Não armazene em locais onde a temperatura possa exceder 40 °C.

• Carregue somente à temperatura ambiente, entre 10 °C e 40 °C.

• Carregue somente utilizando o carregador fornecido com a ferramenta.

• Quando se desfizer das baterias, siga as instruções fornecidas na secção "Protecção do meio ambiente". Não tente carregar baterias danificadas. Carregadores

• Utilize seu carregador BLACK+DECKER somente para carregar as baterias do tipo fornecido com a sua ferramenta. Outras baterias poderiam explodir, causando ferimentos pessoais e estragos.

• Nunca tente carregar baterias não recarregáveis.

• Substitua os cabos defeituosos imediatamente.

• Não deixe que o carregador entre em contacto com a água.

• Não abra o carregador.

• Não submeta o carregador a testes. O carregador destina-se apenas a ser utilizado no interior. Leia o manual de instruções antes de utilizar. Segurança eléctrica O seu carregador está duplamente isolado, pelo que não é necessário fio de terra. Verifique sempre se a tensão eléctrica corresponde à indicada na placa de especificações. Nunca tente substituir o carregador por uma tomada normal.25 PORTUGUÊS (Tradução das instruções originais)

• Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou por um Centro de Assistência autorizado pela BLACK+DECKER, de modo a evitar perigos. Características Esta ferramenta inclui algumas ou todas as seguintes características.

1. Interruptor de velocidade variável

2. Selector de sentido de rotação

5. Selector de velocidade

Montagem Advertência! Antes da montagem, retire a bateria. Colocação e remoção da bateria (fig. B)

• Para colocar a bateria (7), alinhe-a com o respectivo receptáculo na ferramenta. Empurre a bateria em direcção ao respectivo receptáculo até encaixar.

• Para retirá-la, prima o botão de libertação (10) e puxe a bateria para fora do respectivo receptáculo. Colocação e remoção de uma broca ou ponta de aparafusar A ferramenta está equipada com uma bucha sem chave para permitir a troca fácil das brocas.

• Trave a ferramenta colocando o selector de reversibilidade (2) na posição central.

• Abra a bucha girando (4) a parte frontal com uma mão enquanto segura a parte traseira com a outra.

• Introduza a broca na bucha e aperte-a firmemente. Esta ferramenta é fornecida com uma ponta de aparafusar dupla no suporte de pontas (6).

• Para remover a ponta de aparafusar do compartimento de broca, puxe-a.

• Para guardar a ponta de aparafusar, empurre-a firmemente no compartimento. Utilização Advertência! Deixe que a ferramenta funcione à vontade. Não o sobrecarregue. Advertência! Antes de perfurar paredes, pisos ou tectos, verifique a localização de fios e canos. Carregar a bateria (fig. A) A bateria precisa de ser carregada antes da primeira utilização e sempre que não consiga produzir energia suficiente em trabalhos habitualmente feitos sem dificuldade. A bateria pode aquecer durante o carregamento; isto é normal e não indica um problema. Atenção! Não carregue a bateria a temperaturas ambientes abaixo de 10 °C ou acima de 40 °C. Temperatura de carregamento recomendada: aproximadamente 24 ºC. Nota: O carregador não irá carregar a bateria se a temperatura das células for inferior a 10 °C ou superior a 40 °C. A bateria não deve ser retirada do carregador para que este carregue automaticamente quando a temperatura das células aquecer ou arrefecer.

• Para carregar a bateria (7), encaixe-a no carregador (8). A bateria só pode ser encaixada no carregador de uma forma. Não force. Certifique-se de que a bateria está completamente introduzida no carregador.

• Ligue o carregador e ligue-o à corrente.26 PORTUGUÊS (Tradução das instruções originais) O indicador de carga (9) piscará. A carga está completa quando o indicador de carga (9) muda continuamente diante. O carregador e a bateria podem ficar ligados indefinidamente. O LED acende-se quando o carregador ocasionalmente preenche a carga da bateria.

• As baterias descarregadas devem ser carregadas no espaço de 1 semana. A vida útil de uma bateria diminuirá muito se for guardada sem carga. Deixar a bateria no carregador O carregador e a bateria podem permanecer ligados com o LED aceso indefinidamente. O carregador irá manter a bateria completamente carregada. Selecção da direcção de rotação (fig. C) Para perfurar e apertar parafusos, utilize a rotação "avançar" (para a direita). Para soltar parafusos ou remover uma broca presa, utilize a rotação "inverter" (para a esquerda).

• Para seleccionar a rotação de avanço, empurre o selector de reversibilidade (2) para a esquerda.

• Para seleccionar a rotação inversa, empurre o selector para a direita.

• Para travar a ferramenta, coloque o selector na posição central. Selecção do modo de operação ou par de aperto (fig. D) Esta ferramenta está equipada com um anel de ajuste do par de aperto para apertar parafusos. Parafusos grandes e materiais duros requerem um par maior que parafusos pequenos e materiais mais moles. O anel dispõe de uma ampla variedade de ajustes com o fim de que a ferramenta se adapte a cada aplicação.

• Para perfurar madeira, metal e plástico, ajuste o anel (3) à posição de perfuração alinhando o símbolo com a marca.

• Para aparafusar, ajuste o anel à posição desejada. Se não souber qual é a posição apropriada, proceda da seguinte maneira: - Ajuste o anel (3) ao menor par de aperto. - Aperte o primeiro parafuso. - Se a bucha breca antes que o resultado seja conseguido, aumente o ajuste e continue a apertar o parafuso. Repita esta operação até atingir o ajuste correcto. Utilize este ajuste para o resto dos parafusos. Perfuração em alvenaria (fig. D & E)

• Para perfurar em alvenaria, ajuste o anel (3) à posição de perfuração de impacto alinhando o símbolo com a marca.

• Empurre o selector de velocidade (5) em direcção à parte frontal da ferramenta (segundo motor). Selector de velocidade (fig. E)

• Para perfurar em aço e aparafusar, empurre o selector de velocidade (5) em direcção à parte traseira da ferramenta (primeiro motor).

• Para perfurar em aço e aparafusar, empurre o selector de velocidade (5) em direcção à parte frontal da ferramenta (segundo motor). Perfurar/aparafusar

• Seleccione rotação de avanço ou recuo utilizando o selector de sentido de rotação (2).

• Para ligar a ferramenta, prima o interruptor (1). A velocidade da ferramenta depende de quanto se prime o interruptor.

• Para desligar a ferramenta, solte o selector. Sugestões para uma melhor utilização Perfurar

• Aplique sempre uma leve pressão em linha recta com a broca.

• Um pouco antes de a broca atravessar a peça de trabalho, diminua a pressão sobre a ferramenta.27 PORTUGUÊS (Tradução das instruções originais)

• Utilize uma peça de madeira como suporte para peças de trabalho que possam lascar.

• Utilize brocas puas quando perfurar orifícios de grande diâmetro em madeira.

• Utilize brocas de alta dureza quando perfurar em metal.

• Utilize brocas de pedra quando perfurar em alvenaria.

• Utilize um lubrificante quando perfurar em metais que não sejam ferro fundido e latão.

• Para um furo mais preciso, marque o centro do furo a executar utilizando um furador. Aparafusar e desaparafusar

• Utilize sempre o tipo e tamanho correcto de ponta de aparafusar.

• Se os parafusos forem difíceis de apertar, tente aplicar uma pequena quantidade de detergente ou sabão como lubrificante.

• Segure sempre a ferramenta e a ponta de aparafusar em linha recta com o parafuso. Manutenção Esta ferramenta BLACK+DECKER foi desenvolvida para funcionar por um longo período, com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende da limpeza regular e cuidado adequado da ferramenta. O seu carregador não requer qualquer manutenção além de sua limpeza regular. Advertência! Antes de executar qualquer manutenção na ferramenta, remova a bateria da ferramenta. Desligue o carregador de bateria antes de limpar o aparelho.

• Limpe regularmente as fendas de ventilação na ferramenta e no carregador utilizando uma escova macia ou pano seco.

• Limpe regularmente o compartimento do motor utilizando um pano húmido. Não utilize nenhum limpador abrasivo ou de base solvente.

• Abra regularmente o mandril e bata nele para remover qualquer poeira do interior. Baterias As baterias BLACK+DECKER podem ser recarregadas inúmeras vezes. Quando atingirem o fim das suas vidas úteis, deite-as fora com o devido cuidado com o nosso meio ambiente.

• Descarregue completamente a bateria e remova-a do aparelho.

• As baterias NiCd, NiMH e Li-Ion são recicláveis. Entregue-as em qualquer agente de reparação autorizado ou numa estação de reciclagem local. Dados técnicos EGBL148 (H1) EGBL188 (H1) Tensão V

0-450/ 0-1500 0-400/ 0-1350 Binário máx. Nm 14/35 17/38 Capacidade do mandril mm 10 10 Capacidade máx. de perfuração Aço/madeira/pedra mm 10/25/10 10/25/10 Carregador 905902** typ.1 Tensão de entrada V

Corrente mA 400 Tempo de carga aprox. h 3 - 5 Bateria BL1114 BL1314 BL1514 Tensão V

Capacidade Ah 1,1 1,3 1,5 Tipo Li-Ion Li-Ion Li-Ion Nível de pressão acústica de acordo com EN 60745: Pressão acústica (L

) 87.4 dB(A), imprecisão (K) 3 dB(A) Potência acústica (L

) 98.4 dB(A), imprecisão (K) 3 dB(A) Valores totais de vibração (soma vectores triax) de acordo com EN 60745: Perfurar com percussão em betão (a h, ID ) 11 m/s

, imprecisão (K) 1,5 m/s

Perfurar em metal (a h, D ) <2.5 m/s

, imprecisão (K) 1,5 m/s

Aparafusamento sem percussão (a h, s ) <2.5 m/s

, imprecisão (K) 1,5 m/s

PORTUGUÊS (Tradução das instruções originais) Declaração de conformidade CE

EGBL148/EGBL188 A BLACK+DECKER declara que os produtos descritos em "dados técnicos" estão em conformidade com as seguintes normas: 2006/42/CE, EN 60745-1, EN 60745-2-1 Estes produtos estão também em conformidade com a Direciva 2014/30/UE e 2011/65/UE. Para obter mais informações, contacte a BLACK+DECKER no endereço indicado em seguida ou consulte a parte posterior do manual. O signatário é responsável pela compilação do ficheiro téc- nico e efectua esta declaração em nome da BLACK+DECKER. R. Laverick Director de Engenharia BLACK+DECKER Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Reino Unido

Proteger o ambiente Recolha separada. Este produto não deve ser eliminado juntamente com os resíduos domésticos normais. Se algum dia necessitar de substituir o seu produto BLACK+DECKER ou se já não o voltar a utilizar, não o elimine juntamente com os outros resíduos domésticos. Disponibilize este produto para recolha separada. A recolha separada de produtos usados e embalagens permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas. As normas locais podem fornecer a recolha separada de produtos elétricos a nível doméstico, locais de resíduos urbanos ou pelo revendedor onde adquiriu um produto novo. A BLACK+DECKER providencia uma unidade para a recolha e reciclagem de produtos BLACK+DECKER uma vez que tenham alcançado o fim da sua vida útil. Para beneficiar deste serviço, devolva o seu produto a qualquer agente reparador autorizado, que fará a recolha em nosso favor. Pode verificar a localização do seu agente reparador mais próximo, contactando o seu escritório local BLACK+DECKER através do endereço indicado neste manual. Como alternativa, está disponível na Internet uma lista de agentes reparadores autorizados da BLACK+DECKER e dados completos do serviço de pós-venda e contactos em: www.2helpU.com.29 PORTUGUÊS (Tradução das instruções originais) Garantia A Black + Decker está confiante da qualidade de seus produtos e oferece uma garantia excelente. Esta declaração de garantia está em adição e em nada prejudica os seus direitos estatutários. A garantia é válida nos territórios dos Estados-Membros da União Europeia e da Zona Europeia de Comércio Livre. Se um produto Black + Decker apresenta algum defeito devido a falhas de material, mão de obra ou falta de conformidade, no prazo de 24 meses a partir da data da compra, a BLACK+DECKER garante a substituição das peças defeituosas, produtos de reparação sujeitos a uso e desgaste regular ou substituição de tais produtos para se certificar do mínimo de inconveniência ao cliente a menos que:

• O produto tenha sido utilizado para fins comerciais, profissionais ou contratação.

• O produto tenha sido submetido a utilização inadequada ou negligência.

• O produto tenha sofrido danos causados por objetos estranhos, substâncias ou acidentes.

• As reparações foram efetuadas por terceiros e não por agentes autorizados ou pelo pessoal de serviço Black + Decker. Para ativar a garantia, terá que apresentar o comprovativo de compra ao vendedor ou a um agente técnico autorizado. Pode verificar a localização do seu agente reparador autorizado mais próximo, contactando o seu escritório local BLACK+DECKER através do endereço indicado neste manual. Como alternativa, está disponível na Internet uma lista de agentes reparadores autorizados BLACK+DECKER, dados completos do serviço de pós-venda e contactos em: www.2helpU.com30
