MANUAL DE UTILIZADOR WD 105 T (EX) 22060 INDESIT

Washer-dryer Instructions for installation and use Lavante-séchante Instruction pour l'installation et l'emploi Lavasecadora Instrucciones para la instalación y uso Máquina de lavar e enxugar roupa Instruções para a instalação e a utilização WD 105 TWasher-dryer 1 Instructions for installation and use Lavante-séchante 15 Instruction pour l'installation et l'emploi Lavasecadora 29 Instrucciones para la instalación y uso Máquina de lavar e enxugar roupa 43 Instruções para a instalação e a utilização

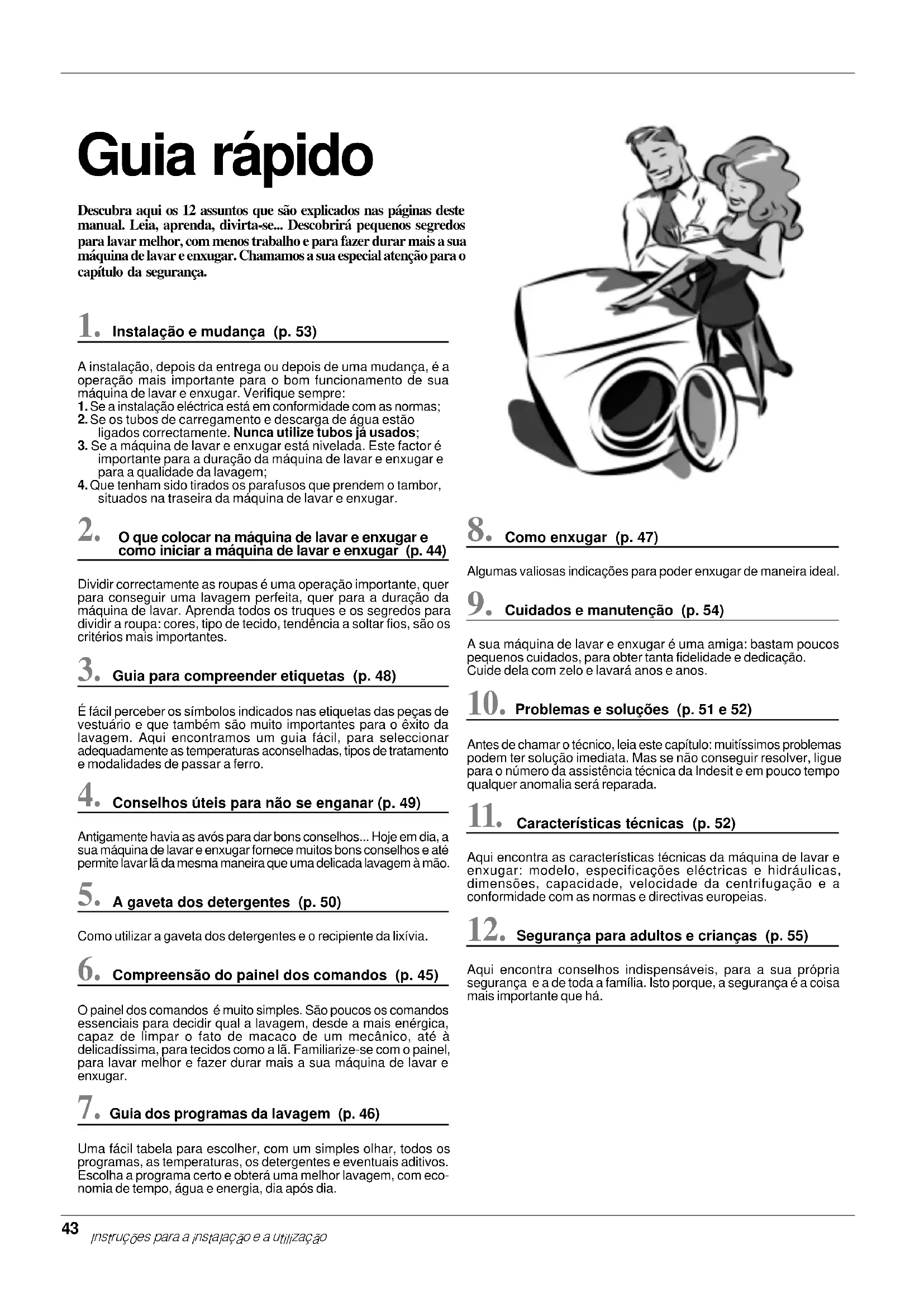

FInstrucciones para la instalación y el uso 42Instruções para a instalação e a utilização Descubra aqui os 12 assuntos que são explicados nas páginas deste manual. Leia, aprenda, divirta-se... Descobrirá pequenos segredos para lavar melhor, com menos trabalho e para fazer durar mais a sua máquina de lavar e enxugar. Chamamos a sua especial atenção para o capítulo da segurança. Guia rápido

Instalação e mudança (p. 53) A instalação, depois da entrega ou depois de uma mudança, é aoperação mais importante para o bom funcionamento de suamáquina de lavar e enxugar. Verifique sempre:1. Se a instalação eléctrica está em conformidade com as normas;2. Se os tubos de carregamento e descarga de água estãoligados correctamente. Nunca utilize tubos já usados;3. Se a máquina de lavar e enxugar está nivelada. Este factor éimportante para a duração da máquina de lavar e enxugar epara a qualidade da lavagem;4. Que tenham sido tirados os parafusos que prendem o tambor,situados na traseira da máquina de lavar e enxugar.

O que colocar na máquina de lavar e enxugar e como iniciar a máquina de lavar e enxugar (p. 44) Dividir correctamente as roupas é uma operação importante, querpara conseguir uma lavagem perfeita, quer para a duração damáquina de lavar. Aprenda todos os truques e os segredos paradividir a roupa: cores, tipo de tecido, tendência a soltar fios, são oscritérios mais importantes.

Guia para compreender etiquetas (p. 48) É fácil perceber os símbolos indicados nas etiquetas das peças devestuário e que também são muito importantes para o êxito dalavagem. Aqui encontramos um guia fácil, para seleccionaradequadamente as temperaturas aconselhadas, tipos de tratamentoe modalidades de passar a ferro.

Conselhos úteis para não se enganar (p. 49) Antigamente havia as avós para dar bons conselhos... Hoje em dia, asua máquina de lavar e enxugar fornece muitos bons conselhos e atépermite lavar lã da mesma maneira que uma delicada lavagem à mão.

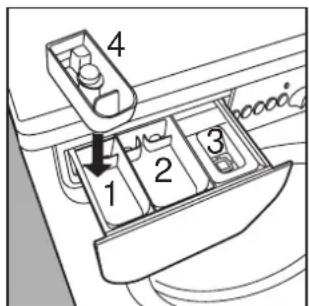

A gaveta dos detergentes (p. 50) Como utilizar a gaveta dos detergentes e o recipiente da lixívia.

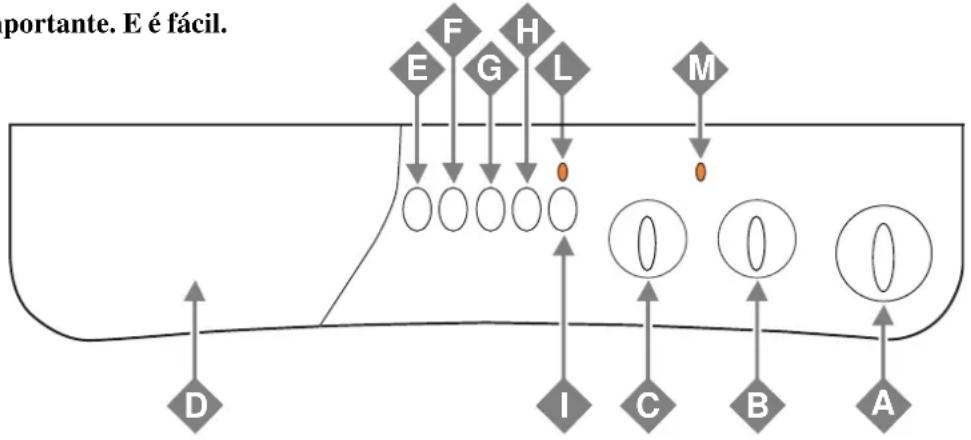

Compreensão do painel dos comandos (p. 45) O painel dos comandos é muito simples. São poucos os comandosessenciais para decidir qual a lavagem, desde a mais enérgica,capaz de limpar o fato de macaco de um mecânico, até àdelicadíssima, para tecidos como a lã. Familiarize-se com o painel,para lavar melhor e fazer durar mais a sua máquina de lavar eenxugar.

Guia dos programas da lavagem (p. 46) Uma fácil tabela para escolher, com um simples olhar, todos osprogramas, as temperaturas, os detergentes e eventuais aditivos.Escolha a programa certo e obterá uma melhor lavagem, com eco-nomia de tempo, água e energia, dia após dia.

Como enxugar (p. 47) Algumas valiosas indicações para poder enxugar de maneira ideal.

Cuidados e manutenção (p. 54) A sua máquina de lavar e enxugar é uma amiga: bastam poucospequenos cuidados, para obter tanta fidelidade e dedicação.Cuide dela com zelo e lavará anos e anos.

Problemas e soluções (p. 51 e 52) Antes de chamar o técnico, leia este capítulo: muitíssimos problemaspodem ter solução imediata. Mas se não conseguir resolver, liguepara o número da assistência técnica da Indesit e em pouco tempoqualquer anomalia será reparada.

Características técnicas (p. 52) Aqui encontra as características técnicas da máquina de lavar eenxugar: modelo, especificações eléctricas e hidráulicas,dimensões, capacidade, velocidade da centrifugação e aconformidade com as normas e directivas europeias.

Segurança para adultos e crianças (p. 55) Aqui encontra conselhos indispensáveis, para a sua própriasegurança e a de toda a família. Isto porque, a segurança é a coisamais importante que há. 43Instruções para a instalação e a utilização O que colocar na máquina de lavar e enxugar? Antes de lavar, é possível fazer muito para lavar melhor. Divida as peças em função do tecido e da cor. Olhe as etiquetas e obedeça as indicações. Alterne peças pequenas com peças grandes. Antes de lavar. Divida a roupa em função do tipode tecido e da firmeza dascores: os tecidos maisresistentes devem serseparados dos delicados.As cores claras devem serseparadas das escuras.Esvazie as algibeiras (moedas,papéis, dinheiro e pequenosobjectos) e verifique os botões.Pregue ou retire os botõesquase soltos, pois poderãosoltarem-se durante a lavagem. Como eliminar as manchas mais frequentes Tinta e esferográfica: Passar algodão molhado com álcool metílico ou álcool 90°.Alcatrão: Passe um pano com manteiga fresca, terebintina e lave logo de seguida. Cera: Raspe e em seguida passe com ferro bem quente entre duas folhas de papel absorvente. Em seguida passe algodão com aguarrás ou álcool metílico.Pastilha elástica: Passe acetona e em seguida limpe com um pano. Bolor: Coloque o algodão e linho branco numa solução de 5 partes de água, uma de lixívia e uma colher de vinagre, lave logo em seguida. Para outros tecidos brancos use água oxigenada 10 volumes e lave logo em seguida.Batom: Passe éter se o tecido for de lã ou algodão. Para seda utilize terebintina. Verniz: Apoie a parte manchada sobre uma folha de papel absorvente, molhe com acetona, desloque a peça a medida que o papel absorver a tinta.Relva: Passe algodão molhado com álcool metílico. Iniciar a máquina de lavar e enxugar Colocar a máquina de lavar eenxugar a funcionar do modo cer-to é importante, seja para aqualidade da lavagem, seja paraprevenir problemas e aumentar aduração da máquina de lavar eenxugar. Depois de ter colocado aroupa, o detergente e os eventuaisaditivos, controle sempre se:1. A porta de vidro está bemfechada.2. A ficha está colocada natomada.3. A torneira da água está aberta.4. O selector A está colocadonum dos símbolos (Stop/Reset).Escolha do programaO programa é escolhido combase no tipo de roupas a seremlavadas. Para escolher oprograma, consulte a tabela dapágina 46. Rode o selector A atéo programa escolhido coincidircom a marca indicadora situadana parte superior do selector,programe a temperatura median-te o selector B, verifique que oselector C esteja na posição quedesejar, se for necessário utilize os botões E, F, G e H e, em seguida carregue no botão de ligar/desligar I (posição I). Assim que for instalada, realize um ciclo de lavagem regulada no programa "1" a 90 graus. Para as peças mais delicadas: feche num saquinho de pano as roupas de baixo, meias de senhoras e peças delicadas, para protegê-las Separar as peças pelo tipo de tecido e cor, é importante para obter bons resultados Lembre-se que se desejarutilizar o "início de lavagemprograma-do", é preciso antes,programar o ciclo de lavagem.No final da lavagem ...O indicador L piscará rapidamentealguns minutos e, em seguida,passará a piscar mais devagar.Carregue o botão de ligado/ desligado I (posição O), para desligar em seguida a máquina delavar e enxugar.Nesta altura é possível abrir comsegurança a porta de vidro. Depoisde ter tirado a roupa, deixe semprea porta de vidro aberta ou semiaberta de modo que a humidaderestante no interior possa evaporar.Feche sempre a torneira da água.Lembre-se que em caso de cor-te de água ou energia, ou casodesligue a máquina a meio dalavagem, o programa selec-cionado permanece emmemória. As etiquetas dizem tudo. Veja sempre as etiquetas:informam tudo sobre a peça deroupa e sobre como lavar domelhor modo.Na página 48 encontrará todosos segredos dos símbolosindicados nas etiquetas daspeças de vestuário. Estasindicações são preciosas paralavar melhor e fazer durar maisas roupas. Dispositivo contra o desequilíbrio. Esta máquina de lavar eenxugar é dotada de um dispo-sitivo especial de controloelectrónico, para distribuir bema carga: antes da centrifugação,este dispositivo garante que asroupas se disponham o maisuniformemente possível notambor, em compatibilidade como tipo de roupa e com adisposição inicial da mesma. Épor isto que a máquina, mesmona rotação máxima, não vibranem produz ruídos.

MInstruções para a instalação e a utilização

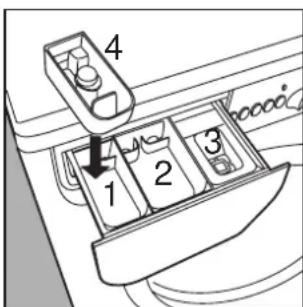

A máquina de lavar e enxugartambém é dotada de um recipien-te adicional 4 (fornecido) para alixívia, a ser colocado no compar-timento 1.Engomar fácilEsta função possibilita obter roupalavada não amarrotada, portantomais fácil de engomar.É possível utilizá-la com osprogramas 3-4 (Algodão), 5-6(Sintéticos) e 9 (Delicados).Se carregar neste botão, nosprogramas 5-6-9, o ciclo delavagem pára no símbolo ; é possível completá-lo se carregarde novo no botão E.Observações:- esta função não deve serutilizada se o botão H (Anti-manchas) tiver sidopressionado.- Se também desejar enxugar,este botão estará activadosomente em combinação como nível (Passar).Redução da velocidade decentrifugaçãoEste botão reduz a velocidadede centrifugação de 1000 a 500rotações por minuto nosprogramas para tecidos dealgodão, e de 850 a 500 rotaçõespor minuto nos programas paratecidos sintéticos.Lavagem rápidaEste botão diminui a duração doprograma de lavagem emaproximadamente 30%. Não podeser utilizado com os programasespeciais (veja na pág. 46) nemcom os de lã ou seda. Aqui é você quem manda Explicação do painel de comandos Escolher os programas certos importante. E é fácil. Selector de programasServe para seleccionar o programade lavagem.Lembre-se que deve girar oselector somente na direcçãohorária.Para seleccionar os programas épreciso fazer coincidir o indicadorsituado no selector, com o símbolo/número correspondente aoprograma desejado .Nesta altura, carregue no botão de ligar desligar I (posição I), o indicador luminoso L iniciará a piscar. Depoisde 5", a programação terá sidoaceite, o indicador luminoso L párade piscar (mas permanece aceso)e iniciará o ciclo de lavagem.Se desejar interromper umprograma em curso ou programarum novo, seleccione um dossímbolos (Stop/Reset) e aguarde5": quando a anulação tiver sidoaceite, o indicador luminoso Lpiscará, nesta altura desligue amáquina.Este selector pode ser usado parainiciar posteriormente ofuncionamento da máquina de lavare enxugar.Seleccione uma das 3 posições deinício programado, carregue no botão de ligar/desligar I (posição I) e aguarde 5". Nesta altura aprogramação terá sido aceite (oindicador luminoso L permaneceráaceso) e será possível seleccionaro programa que desejar.O indicador luminoso L pisca demaneira peculiar (2 segundos acesoe 4 segundos apagado) para indi-car que foi programado um inícioposterior.Durante esta fase é possível abrir aporta de vidro e modificar a cargade roupa.Depois que o ciclo de lavagem tiversido programado e aceite pelamáquina de lavar e enxugar, seo selector for deslocado, não haveráqualquer alteração (excepto se paraa posição Stop/Reset).Selector de temperaturaServe para programar a tempe-ratura de lavagem indicada natabela dos programas. Tambémpossibilita, se desejar, baixar atemperatura aconselhada para oprograma seleccionado,inclusivé a lavagem a frio ( Selector de enxugarEste botão serve paraseleccionar o modo de enxugar.Há duas possibilidades:A - Em base ao tempo: De 40 até 150 minutos. B - Em base ao nível dehumidade das peças enxutas:Passar : peças ligeiramentehúmidas, fáceis de passar.Armário : peças enxutaspara serem guardadas.Extra enxuto : peças muitoenxutas, aconselhado paratoalhas e roupões de banho.Quando acabar de enxugar, háum período de arrefecimento.Gaveta dos detergentesÉ dividida em três comparti-mentos:1. Detergente para a pré-lavagem;2. Detergente para a lavagem;3. Amaciadores.O recipiente dos detergentescom o recipiente adicional paraa lixívia é aqui. Anti-manchas (veja na pág. 50)Mediante este comando, amáquina de lavar e enxugarefectua uma lavagem mais inten-sa que optimiza a eficácia dosaditivos líquidos, e assimpossibilita eliminar as manchasmais resistentes. Quando o botãoanti-manchas for seleccionado,não será possível efectuar oprograma 1 "com pré-lavagem".Ligado/desligadoQuando o botão I for carregado,a máquina de lavar e enxugarestará ligada, quando não forcarregado estará desligada.Se a máquina for desligada, oprograma seleccionado nãoserá anulado.Indicador aceso - apagado /porta presaO indicador L piscará devagarquando a máquina estiver ligadaa aguardar a definição de umprograma ou no fim do programa,para ser possível abrir a porta.Por outro lado, piscará rapida-mente quando não for possívelabrir a porta da máquina.A luz fixa indica que o programaregulado foi aceite.Indicador de enxugarO indicador aceso indica que obotão C está colocado em ummodo de enxugar. A máquina, nofinal da lavagem, enxugará destemodo a roupa.Instruções para a instalação e a utilização Natureza dos tecidos e da sujidade Botãoprogram.Botãotemperat.DetergentelavagemAmaciador Botão Anti-mancha/LixíviaDuraçãodo ciclo(minutos)Descrição do ciclo de lavagemALGODÃOBrancos excepcionalmente sujos(lençóis, toalhas etc.)1 90°C

Pre-lavagem, lavagem a 90°C,enxaguamentos, centrifugas intermediáriase finalBrancos excepcionalmente sujos(lençóis, toalhas etc.)2 90°C Del./Trad. Lavagem a 90°C, enxaguamentos,centrifugas intermediárias e finalBrancos e coloridos resistentes muito sujos3 60°C Del./Trad. Lavagem a 60°C, enxaguamentos,centrifugas intermediárias e finalBrancos pouco sujos e cores delicadas(camisas, camisolas etc.)4 40°C Del./Trad. Lavagem a 40°C, enxaguamentos,centrifugas intermediárias e finalEnxaguamento/Lixívia Del./Trad.Enxaguamentos, centrífugasintermediárias e finalCentrífugação Descarga e centrífuga finalEnxugar tecidos em algodãoStop/ResetInterrompe/Anula o programa seleccionadoTECIDOS SINTÉTICOSSintéticos com cores resistentes muito sujos(roupa de recém nascidos etc.)5 60°C Delicada Lavagem a 60°C, enxaguamentos, anti-rugas ou centrífuga delicadaSintéticos com cores delicadas (roupas detodos os tipos ligeiramente sujas)6 40°C Delicada Lavagem a 40°C, enxaguamentos, anti-rugas ou centrífuga delicadaSintéticos com cores delicadas (roupas detodos os tipos ligeiramente sujas)7 30°C

Lavagem a 30°C, enxaguamentos, anti-rugas ou descargaEnxaguamento/Lixívia Enxaguamentos, anti-rugas ou descargaCentrífugação Descarga e centrífuga delicadaDescarga DescargaEnxugar tecidos de lãStop/ResetInterrompe/Anula o programa seleccionadoINÍCIO PROGRAMADO (DELAY TIMER)Atraso de 12 - 9 - 3 horas Adia o início de 12 - 9 - 3 horasStop/ResetInterrompe/Anula o programa seleccionado Os programas para todas as situações O que deseja lavar hoje?

Lavagem “quotidiano”: a máquina de lavar e enxugar possui um programa estudado para lavar roupas ligeiramente sujas em pouco tempo. Seleccione o programa 7 na temperatura a 30°C, (é possível lavar juntos tecidos de diferente natureza, excepto lã e seda) com uma carga máxima de 3 Kg. Este programa permite economizar tempo e energia, porque dura somente cerca de 30 minutos. ACONSELHAMOS A UTILIZAÇÃO DE DETERGENTE LÍQUIDO. Importante: para anular um programa de lavagem que acaba de programar, seleccione um dos símbolos (Stop/Reset) e aguarde pelo menos 5 segundos. Programa especiais Os dados apresentados na tabela possuem um valor indicativo, poderão variar em função da quantidade e do tipo de roupa, da temperatura da água da rede e da temperatura do ambiente.Instruções para a instalação e a utilização Tipo detecidoTipo de caga Cargamáx. (kg.)ExtraenxutoArmário PassarAlgodão,LinhoPeças deváriostamanhos4 150 145 140Algodão Toalhasfelpudas4 150 145 140TeritalAlgodãoLençóis,Camisas2,5 100 90 85Acrílicos Pijamas,peúgas etc.1656060Nylon Roupainterior,meias etc.1656060

Como enxugar Lavar e enxugar Olhe a tabela A aqui ao lado, esiga as indicações de cargaMÁX. para lavar e enxugar demodo automático.Dê instruções para apenaslavagem (veja na pág. 44 oparágrafo "Iniciar a máquina delavar e enxugar") e utilize obotão C para definir o modo deenxugar desejado e, emseguida, carregue no botão I(posição I).Se excepcionalmente a cargade roupa a ser lavada for maisdo que o máximo previsto (vejaa tabela A), será necessárioobedecer as instruçõesindicadas para apenaslavagem (veja na pág. 44 oparágrafo "Iniciar a máquina delavar e enxugar").Quando terminar o programa,tire a roupa da máquina, dividaa carga e coloque novamenteuma parte no tambor.Depois disto, siga as instruçõesprevistas para o modo deapenas enxugar.Repita as mesmas operaçõespara a carga restante. Somente enxugar Depois de ter colocado dentroa roupa a ser enxugada (máx. 4Kg.) controle que:- a porta de vidro esteja bemfechada;- a ficha esteja colocada natomada;- a torneira da água esteja aberta;- o botão I não estejapressionado (posição O).E agora escolha o programaRode o botão A até uma dasposições para enxugar , em função do tipo de tecido,seleccione o modo de enxugardesejado mediante o botão C e,finalmente, carregue no botão liga/desliga I (posição I). Quando acabar de enxugar ...Aguarde o indicador L passar apiscar devagar e, em seguida,para desligar a máquina de la-var e enxugar, carregue na tecla liga/desliga I (posição O) e, nesta altura, poderá abrir a por-ta da máquina. Depois de tertirado a roupa, deixe a portaaberta ou semiaberto para nãose formarem maus cheiros den-tro e feche a torneira da água. Quando estiver a enxugar, será realizada uma centrifugação, se tiver definido um dos programas para algodão e um dos níveis para enxugar (Extra enxuto , Armário , Passar ). IMPORTANTE Para enxugar peças de lã é necessário seleccionar exclusivamente os tempos (150-100-60-40 minutos). Para uma carga de 1 kg aconselha-se 60 minutos de secagem. Se por engano for seleccionado um dois três níveis (Extra enxuto , Armário , Passar ) a máquina enxugará durante o tempo MÁX. previsto (150 minutos). ENXUGAR LÃ - A porta da máquina a enxugar tende a esquentar-se. - Não enxugue roupa que tenha sido lavada com solventes inflamáveis (p. ex. trerimbitina). - Não enxugue espuma de borracha nem elastômeros análogos. - Assegure-se que quando estiver a enxugar, a torneira da água esteja aberta. - Esta máquina de lavar e enxugar pode ser empregada somente para enxugar roupa anteriormente lavada com água. ATENÇÃO Os dados apresentados na tabela têm valor apenas indicativo.Para cargas de algodão de menos de 1 Kg., utilize oprograme de enxugar correspondente a tecidos sintéticos. Tempo a enxugar (Min.)Instruções para a instalação e a utilização LavagemBranquea-mentoPassar aferroLimpezaa seco Secagem Ação forte Ação delicadaTemp.quenteTemperat.mornaLavagem 95°C Pode-se branquearem água friaPassar tecidosresistentesmax 200°CLimpeza a seco comtodos os tipos desolventePode ser secadoem secadores deroupaLavagem 60°C Não usar águasanitáriaPassar tecidosnormaismax 150°CLimpeza a seco compercloro, gasolina,avio, álcool puro,R111 e R113Não pode sersecado emsecadoresLavagem 40°C Passarmax 110°CLimpeza a seco comgasolina, avio, álcoolpuro e R113Secar a roupa demaneiraestendidaLavagem30°C Não passar Não limpar a secoSecar a roupa demaneirapendurada nãocentrifugadaLavagemdelicada a mão Secar a roupapenduradaNão lavarem água Compreender as etiquetas Aprenda a reconhecer estes símbolos e lavará melhor, as suas roupas durarão mais e a máquina de lavar e enxugar recompensará os cuidados ao lavar melhor. Cada etiqueta contém umamensagem representada porpequenos mas importantessímbolos. Aprender acompreendê-los é importantepara lavar melhor e tratar aspróprias peças de vestuário domodo certo.Dividem-se em cinco categorias,representadas por formatosdiferentes:lavar , branquear , passara ferro , limpeza a seco efinalmente a secagem

Consulte e aprenda os símbolos desta tabela: ajudarão a lavar melhor, trate melhor as próprias roupas, obtenha melhor desempenhos da máquina de lavar e enxugar Indesit. Conselhos Úteis Lave as camisas do lado do avesso, pois ficarãomelhor lavadas e durarão mais.Tire sempre os objectos das algibeiras.Verifique as etiquetas: fornecem indicações úteise preciosas.No tambor, alterne peças grandes com peçaspequenas.Cuidado para não errar detemperatura ....

FInstruções para a instalação e a utilização Conselhos Úteis para não se enganar Nunca lave na máquina de lavar e enxugar ... Roupa com cores fortes junto com roupa branca; roupa sem bainha, desfiada ou rasgada. Se for necessário lavá-la, feche-a num saquinho de rede. Cuidado com o peso! Para obter os melhores resultados, não ultrapasse os pesos indicados, referentes à carga máxima de roupa enxuta: - Tecidos resistentes: máximo 5,5 kg. - Tecidos sintéticos: máximo 2,5 kg. - Tecidos delicados: máximo 2 kg. - Pura lã virgem: máximo 1 kg. Como lavar quase tudo As cortinas. Tendem a enrugarem-se muito. Para evitar este efeito, dobre-as bem e coloque-as dentro de uma fronha ou num saquinho de rede. Lave-as sozinhas, de modo a que o peso total não ultrapasse a meia carga. Lembre-se de utilizar o programa específico 9, que prevê em automático a desactivação da centrifugação. Sapatilhas. Para as sapatilhas de tecido, é preciso primeiramente tirar o barro, e podem ser lavadas mesmo juntas com calças de ganga e roupas mais resistentes. Não as lave junto com roupas brancas. Edredões e anoraques. Também os edredões e os anaroques, se o recheio for de plumas de ganso ou de pato, podem ser lavados na máquina de lavar e enxugar. O importan- te é não carregar 5,5 kg. mas no máximo 2 ou 3 kg., repita a enxaguada uma ou duas vezes, utilize a centrífuga delicada. Mas quanto pesa? 1 lençol 400 - 500 gr. 1 fronha 150 - 200 gr. 1 toalha de mesa 400 - 500 gr. 1 roupão 900 - 1.200 gr. 1 toalha de rosto 150 - 250 gr. As camisolas coloridas, as estampadas e as camisas duram mais se forem lavadas do lado do avesso. As camisolas, mesmo as mais grossas, devem sempre ser passadas do lado do avesso. Alarme: calças com peitilho. As calças com peitilho, que possuem suspensórios com ganchos, podem estragar o tambor da máquina ou as outras roupas durante a lavagem. Deve colocar os ganchos numa algibeira do peitilho, ou prendê- los com alfinetes de fralda, eliminará assim, os perigos. Férias: desligue a ficha. Quando sair de férias, é aconselhável tirar a ficha da tomada, fechar a torneira de entrada de água e deixar aberta ou entreaberta a porta de vidro. Desta maneira, o tambor e a guarnição permanecerão enxutos e no interior não se formarão odores desagradáveis.

Para obter os melhores resultados, utilize um detergen- te específico, tome cuidado para não ultrapassar 1 kg. de carga de roupa. CICLO LÃInstruções para a instalação e a utilizaçãoÉ preciso deitar os detergentes eeventualmente o aditivo de acordocom as doses indicadas pelosfabricantes destes produtos: emgeral encontra todas asinformações na embalagem. Asdoses variam em função da cargade roupa, da dureza da água e dasujidade da roupa.Com a experiência, aprenderá adosear as quantidades de modoquase automático: tornam-se umpróprio segredo.Antes de deitar o detergente para apré-lavagem no compartimento 1,verifique se não está colocado o re-cipiente adicional 4, reservado paraa lixívia.Quando deitar amaciador no com-partimento 3, evite que o mesmotransborde pela rede.A máquina de lavar e enxugar écapaz de recolher automaticamen-te o amaciador em todos osprogramas de lavagem.No compartimento 1:Detergente para pré-lavagem(em pó)No compartimento 2:Detergente para lavagem(pó ou líquido)No compartimento 3:Aditivos (amaciadores, aditivos, etc.)No compartimento 4:Lixívia tradicional e lixívia delicada. O segredo da gaveta dos detergentes Importante para lavar melhor O primeiro segredo é o mais fácil: a gaveta dos detergentes abre-se puxándo-a para fora. O detergente líquido precisa sercolocado no compartimento 2,somente poucos instantes antes damáquina iniciar o funcionamento.Lembre-se que o detergente líquidoé especialmente adequado paralavagens com temperaturas até 60graus e para os programas delavagem que não preverem a fasede pré-lavagem.Os detergentes líquidos ou em pócom recipientes especiais a sereminseridos directamente dentro dotambor, devem ser colocadossegundo as instruções escritas naembalagem.Nunca utilize detergentes para alavagem à mão, porque formamdemasiada espuma, potencial-men-te danificante para a máquina delavar e enxugar, à excepção dosdetergentes especificamenteestudados, que permitam alavagem à mão e na máquina delavar e enxugar.Um último segredo: quando lavarcom água fria, reduza sempre aquantidade de detergente: na águafria os detergentes dissolvem-semenos que na água quente, eviteportanto, o desperdicio. Economia com boa gestão Um guia para umautilização económico eecológica doselectrodomésticos.MÁXIMA CARGAO modo melhor para não desperdiçar energia, água, detergente e tempo é utilizar amáquina de lavar com a máxima carga aconselhada.Uma carga plena, em vez de duas cargas pela metade, permite ECONOMIZAR até 50% deenergia.A PRÉ-LAVAGEM É REALMENTE NECESSÁRIA?Somente para roupa realmente suja.Programar uma lavagem SEM pré-lavagem para roupa pouco suja ou mediamente sujapermite ECONOMIZAR detergente, tempo, água e entre 5 e 15% de energia.A LAVAGEM COM ÁGUA QUENTE É REALMENTE NECESSÁRIA?Tratar as manchas com um produto tira-manchas ou imergir as manchas enxutas na águaantes da lavagem, permite reduzir a necessidade de programar uma lavagem com águaquente.Utilize um programa de lavagem a 60° para ECONOMIZAR até 50% de energia.ANTES DE UTILIZAR UM PROGRAMA DE ENXUGAR …Seleccione uma outra velocidade de rotação para reduzir o conteúdo de água na roupaantes de utilizar o programa de enxugar. Isto significa ECONOMIZAR tempo e energia.A gaveta dos detergentes pode sertirada para ser lavada, basta puxá-lapara fora, da maneira indicada na figurae deixá-la um pouco debaixo de águacorrente.

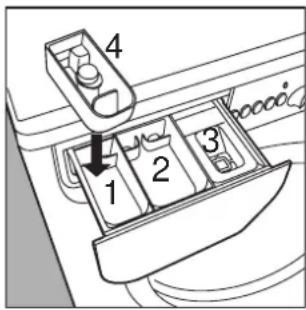

Ciclo para branquear e botão anti-manchas Se for necessário branquear aroupa, é preciso colocar o reci-piente adicional 4 (fornecido) nocompartimento 1 da gaveta dosdetergentes.Quando deitar a lixívia, tomecuidado para não ultrapassar onível "max" indicado no pinocentral (veja a figura).A utilização do recipiente adicionalpara a lixívia exclui apossibilidade de efectuar a pré-lavagem.A lixívia tradicional deve serutilizada exclusivamente paraos tecidos resistentes brancos,enquanto que a delicada podeser utilizada para os tecidoscoloridos, sintéticos e para a lã.Não é possível branquear aroupa nos programas "Seda",nem nos "programas especiais"(veja na pág. 46).Use o botão anti-manchas todasas vezes que desejarbranquear. Se desejar branquearseparadamente algumasroupas, é preciso deitar a lixíviano recipiente adicional 4,carregar o botão H (anti-manchas), ligar a máquina, emseguida seleccionar um dossímbolos segundo o tipo detecido.Quando branquear durante onormal ciclo de lavagem, deiteo detergente e os aditivos nosrespectivos compartimentos,carregue o botão H (anti-manchas), regule no programaque desejar e ligue a máquinade lavar e enxugar.

4Instruções para a instalação e a utilização Antes de telefonar, leia aqui Problemas e soluções Pode acontecer que a máquina de lavar e enxugar roupa não funcione. Em muitoscasos tratam-se de problemas fáceis de resolver sem precisar de chamar o técnico.Antes de telefonar para a assistência técnica, verifique sempre estes aspectos.A máquina de lavar eenxugar não começa afuncionar.A ficha está bem enfiada natomada? Ao fazer asarrumações pode ter sidodeslocada.Há corrente eléctrica emcasa? Pode ter-se fundido umfusível, talvez porque hádemasiados electrodomé-sticos ligados, ou porque háuma interrupção geral na zona.A porta de vidro está bemfechada? Por motivos desegurança, a máquina de la-var e enxugar não podefuncionar se a porta de vidroestiver aberta ou mal fechada.O botão de ligado/desligadofoi carregado? Se tiver sido,foi regulado um início delavagem programado.O selector para o inícioprogramado, nos modelosque o possuírem, está naposição correcta?A torneira de água estáaberta? Por motivos desegurança, se a máquina delavar e enxugar não meterágua, não pode começar alavagem. CERTO ERRADO Fechar a torneiradepois de cadalavagem.Limita o desgaste dosistema hidráulicoda máquina de lavare enxugar e eliminao perigo deinundações quandoem casa não houverninguém.Deixar sempreentreaberta a portade vidro.Desta maneira nãose formam mausodores.Limpardelicadamente porfora.Para limpar por forae as peças deborracha damáquina de lavar eenxugar, use sempreum pano molhadocom água morna esabão.Deixar a ficha na tomadaenquanto limpa a máquinade lavar e enxugar.Também durante ostrabalhos de manuten-ção,é preciso sempre tirar aficha da tomada.Utilizar solventes eabrasivos agressivos.Nunca utilize produtossolventes nem abrasivospara limpar por fora e aspeças de borracha damáquina de lavar e enxugar.Ignorar a gaveta dosdetergentes.Pode ser tirada e paralavá-la é suficiente deixá-laum pouco de tempo na águacorrente.Sair de férias sem pensarna máquina.Antes de sair de férias,controle sempre que aficha tenha sido tirada .datomada e a torneira deágua esteja fechada.A máquina de lavar eenxugar não carrega água.O tubo está bem preso natorneira ?Há falta de água? Podem estara ser realizados trabalhos noprédio ou na rua.Há suficiente pressão? Podehaver defeito na canalização.O filtro da torneira está li mpo? Se a água for muito calcária, ouse recentemente tiverem sidorealizados trabalhos no aqueduto,o filtro da torneira pode estarentupido por fragmentos e detritos.O tubo de borracha estádobrado? O percurso do tubo deborracha que conduz a água àmáquina de lavar e enxugar pre-cisa ser o mais rectilíneo possível.Verifique se não está esmagadonem dobrado.O selector dos programasgira continuamente?Aguarde alguns minutospara a bomba de descargaesvaziar o tambor, desligue amáquina de lavar e enxugar,seleccione um dos símbolosstop/reset , em seguida liguenovamente. Se o selector con-tinuar a girar, chame aassistência técnica, pois estáa verificar-se uma anomalia.A máquina de lavar eenxugar mete e tira águacontinuamente. O tubo está colocadodemasiado baixo? Precisa serinstalado a uma altura variável entre60 e 100 cm. O bocal do tubo está imerso emágua? A descarga na parede possuirespiradouro para o ar? Sedepois desta verificações o proble-ma não for resolvido, feche atorneira da água, desligue amáquina de lavar e enxugar echame a assistência técnica.Se morar num andar alto, podemestar a ocorrer fenómenos de sifão.Para resolver isto, é preciso instalaruma válvula apropriada. Simples: com a nova tecnologia Indesit,é suficiente menos da metade, para lavar bem o dobro!É por isto já não se vê água pela porta de vidro:porque é pouca, pouquíssima, para respeitar o ambien-te, mas sem renunciar à máxima limpeza.E mais, também economiza energia eléctrica. Mas onde foi parar toda a água?Instruções para a instalação e a utilização ModeloWD 105 TDimensõeslargura 59,5 cmaltura 85 cmprofundidade 53,5 cmCapacidadede 1 até 5,5 kg per lavar; de 1 até 4 kg para enxugarLigaçõeseléctricastensão a 220 Volt 60 Hzpotência máxima absorvida 1750 WLigaçõeshídricaspressão máxima 1 MPa (10 bar)pressão mínima 0,05 MPa (0,5 bar)capacidade da cuba 46 litrosVelocidade decentrifugaçãoaté 1000 rotações por minutoProgramas decontrole conforme anorma IEC456lavar: programa 3; temperatura 60°C; realizado com carga de 5 kg.enxugar

realizado com carga e 2,5 kg. e o botão na posição .Este equipamento é conforme as seguintes normas comunitárias:- 73/23/CEE de 19.02.73 (baixa tensão) e modoficações sucessivas- 89/336/CEE de 03/05/89 (compatibilidade electromagnética) e modificaçõessucessivas) A máquina de lavar e enxugar não descarrega ou nem realiza centrífugação. O programa seleccionado prevê a descarga de água? Com alguns programas de lavagem é preciso accionar a descarga manualmente. As funções "Engomar fácil" nas máquina de lavar e enxugar que as possuírem estão activadas? Estas funções precisam de accionamento manual da descarga. A bomba de descarga está entupida? Para inspeccioná- la, feche a torneira, tire a ficha da tomada e siga as instruções da página 54, ou chame a assistência técnica. O tubo de descarga está dobrado? O percurso do tubo de descarga precisa ser o mais rectilíneo possível. Controle se não está esmagado nem dobrado. O condutor do sistema de descarga está entupido? Uma eventual extensão do tubo de descarga é irregular e impede a passagem da água? A máquina de lavar e enxugar vibra muito durante a fase de centrífugação. O grupo oscilante interno, no momento de instalação, foi desbloqueado correcta-men- te? Veja a página sucessiva dedicada à instalação. A máquina de lavar e enxugar está bem nivelada? É preciso controlar periodicamente o nivelamento do aparelho. Com o passar do tempo, a máquina de lavar pode ter-se deslocado de maneira imperceptível. Regule a altura dos pés e controle com um nível. Está apertada entre móveis e a parede? Se não for um modelo de encastrar, durante o ciclo de centrífugação a máquina de lavar precisa oscilar um pouco. É oportuno que ao redor da mesma haja alguns cm livres. Aa máquina de lavar e enxugar está a perder água. A luva do tubo de carga está bem atarraxada? Feche a torneira, tire a ficha da tomada e tente apertar sem forçar. A gaveta dos detergentes está entupida? Tente tirá-la e lavá-la com água corrente. O tubo de descarga não está bem preso? Feche a torneira, tire a ficha da tomada e tente prender melhor. Está a formar-se demasiada espuma. O detergente é adequado para a utilização máquina de lavar e enxugar? Verifique se está escrito "para máquina de lavar" ou "à mão e máquina de lavar" ou similar. A quantidade está certa? Um excesso de detergente, além de formar demasiada espuma, não lava de modo mais eficaz e contribui para produzir crostas nas peças internas da máquina de lavar. A máquina de lavar e enxugar roupa não está a enxugar. Controle se: A ficha foi bem colocada na tomada eléctrica; há corrente eléctrica em casa; a porta da máquina foi bem fechada; o início programado (se for disponível) não foi seleccionado; o botão dos programas A não está na posição (Stop/Reset); o botão para enxugar C não está na posição 0. A máquina de lavar e enxugar não está a enxugar bem. Controle se: a ponta do tubo de escoamento está mergulhada na água; a bomba de escoamento está entupida; os conselhos em relação às cargas máximas foram obedecidos; a torneira de água está aberta. Se, apesar de todos os controlos, a máquina de lavar e enxugar não funcionar e o defeito detectado continuar a manifestar-se, chame o Centro de Assistência Técnica autorizado mais próximo, comunique estas informações: - o tipo de defeito - a sigla (Mod. ....) - o número de série (S/N ....) Encontrará estas informações na placa colocada na parte traseira da máquina de lavar e enxugar. Características técnicas Nunca recorra a técnicos não autorizados e recuse sempre a instalação de peças de reposição não originais. 52Instruções para a instalação e a utilização Quando chegar a máquina de lavar e enxugar Instalação e mudança Quer seja nova ou somente transferida de uma casa para outra, a instalação é um momento importantíssimo para o bom funcionamento da máquina de lavar e enxugar. O gancho a ser utilizado se otubo de descarga terminar amenos de 60 cm. de altura. Se o tubo descarregar na banheira ou no lavatório, aplique a guia de matéria plástica e pren- da-a na torneira. A guia para a descarga nabanheira e lavatórios. Nunca deve permanecer imersa na água. São desaconselhados tubos de extensão. Se for absolutamente indispensável, a extensão pre- cisa possuir o mesmo diâmetro do tubo original e não deve ultrapassar 150 cm. No caso de descarga na parede, mandar ve- rificar a eficiência por um técnico habilitado. Se se encontrar nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconvenien- te, há à disposição no comércio, apropriadas válvulas contra o efeito sifão. Ligação eléctrica Antes de ligar a máquina à tomada eléctrica certifique que:

1) a tomada eléctrica seja capaz

de suportar a carga máxima de potência da máquina indicada na placa das características e que esteja em conformidade com a legislação;

2) a tensão de alimentação seja

compreendida entre os valores indicados na placas das características;

3) a tomada seja compatível

com a ficha da máquina. Em caso contrário, não utilize adaptadores mas providencie a troca da tomada ou da ficha;

4) os sistemas eléctricos

domésticos devem ser dotados de "ligação à terra". Depois de ter tirado da embalagem, certifique-se que o aparelho está em bom estado. No caso de dúvida, chame logo um técnico qualificado. O interior da máquina de lavar e enxugar é bloqueado, para o transporte, mediante 4 parafusos no posterior. Antes de colocar em funcionamen- to a máquina, tire os parafusos, tire a borrachinha com o respectivo calço (guarde todas as peças) e feche todos os furos com as tampas de matéria plástica fornecidas anexas. Importante: feche com tampas (fornecidas) os 3 furos nos quais estava colocada a cavilha, situados na parte traseira em baixo, à direita da máquina

Nivelamento Para o bom funcionamento da máquina é importante que a mesma esteja bem nivelada. Para efectuar o nivelamento é suficiente regular os pés dianteiros; o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°. Se houver alcatifa, certifique-se que não impede a ventilação na área de apoio. Os pés dianteiros podem serregulados. Ligação à alimentação de água A pressão hídrica precisa estar no intervalo entre os valores indicadas na placa colocada na parte de trás. Ligue o tubo de carga a uma torneira de água fria com bocal de rosca de 3/4 gás, interponha a guarnição de borracha.

A guarnição de borracha. Se a canalização de água for nova ou tiver permanecido sem ser utilizada, antes de realizar a ligação, deixe escorrer água até a mesma sair límpida e isenta de impurezas. Ligue o tubo à máquina, através da apropriada entrada para a água, no alto à direita. Entrada para a água no alto à direita. Ligação do tubo de descarga Na parte traseira da máquina há dois engates (direito ou esquerdo) para prender o tubo de descarga. Coloque a outra ponta num tubo de escoamento de águas ou apoie-o no lavatório ou na banheira, evite esmagamentos e curvas excessivas. É importante que termine a uma al- tura entre 60 e 100 cm. Se for indispensável prender a extremidade do tubo a uma altura a menos de 60 cm. do chão, é necessário prender o tubo no apropriado gancho situado na parte alta do posterior. Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas. Saquinhos de matéria plástica, isopor expandido, pregos e demais componentes da embalagem não são brinquedos para crianças porque são potenciais fontes de perigo. Guarde os parafusos de bloqueio e o calço. No caso de mudança de casa, serão úteis para bloquear novamente as peças internas da máquina que será desta maneira protegida contra pancadas durante o transporte. 53Instruções para a instalação e a utilização Trate-a bem e será sempre sua amiga Cuidados e Manutenção fácil A sua máquina de lavar e enxugar é uma fiável companheira de vida e de trabalho . Mantê-la em forma é importante. Também para si. A sua máquina de lavar e enxugaré projectada para durar muitos anossem problemas. Alguns simplescuidados ajudarão a mantê-la emforma e a durar ainda mais. Antesde tudo, é preciso fechar sempre atorneira de água depois de cadalavagem: a contínua pressão deágua pode desgastar algunscomponentes.Além disso, ao fazê-lo, eliminará operigo de inindações quando nãohouver ninguém em casa.Se a água da zona for demasiadodura, use um produto contra ocalcário (a água dura deixa facilmen-te traços brancos ao redor dastorneiras ou ao redor dasdescargas, especialmente nabanheira.Para obter informações maisprecisas sobre o tipo de água dosistema, é possível consultar aempresa de água local ou umcanalizador da zona).É preciso esvaziar sempre asalgibeiras, também tirar os alfinetes,distintivos e todos objectos duros.O exterior da máquina de lavar eenxugar precisa ser lavado com umpano molhado com água morna esabão. Nunca exagerar nas doses. O normal detergente já contémprodutos contra o calcário.Somente se a água forespecialmente dura, ou sejamuito rica de cálcio, seráaconselhado utilizar em cadalavagem um produto específico.Ocasionalmente pode ser útil umciclo de lavagem com uma dosede produto contra o calcário,sem detergente e sem roupa.Não utilize nenhum detergenteou aditivo em doses demasiadoabundantes porque poderãocausar uma excessivaprodução de espuma, comprodução de crostas e possíveisdanos aos componentes damáquina de lavar e enxugar. Quando útil, uma inspecção à bomba e ao tubo de borracha. A máquina de lavar e enxugar é dotada de uma bomba com limpeza automática que não precisa de operações delimpeza nem de manutenção. Mas pode acontecer que pequenos objectos caiam acidentalmente na bomba: moedas,grampos, botões soltos e outras pequenas coisas. Para evitar danos, param numa pequena pré-câmara acessível,situada na parte inferior da bomba. É importante lavar periodicamente a gaveta extraível dos detergentes. Para prevenir crostas é suficiente deixá-la pouco tempo embaixo de uma torneira de água corrente. Esvazie sempre as algibeiras: os pequenos objectospodem danificar a sua a máquina de lavar e enxugar.Para o acesso a esta pré-câmara é suficiente tirar o painel de coberturasituado na parte inferior da máquina de lavar e enxugar com o auxílio deuma chave de fendas (figura 1); gire em seguida a tampa na direcçãoantiorária para tirá-la (figura 2) e inspeccione com cuidado o interior.O tubo de borrachaControle o tubo de borracha pelo menos uma vez por ano. É precisotrocá-lo imediatamente se apresentar desgaste e fendas porque duranteas lavagens precisa suportar fortes pressões que poderão provocarimprevistas quebras. Atenção: certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada antes de tirar a tampa e antes de qualquer operação de manutenção. É normal que depois de ter tirado a tampa, vaze uma pequena quantidade de água. Ao montar novamente o painel de cobertura, certifique-se que estão presos os ganchos situados na parte inferior, nos apropriados encaixes, antes de empurrar na direcção da máquina. Fig. 1Fig. 2Instruções para a instalação e a utilização A segurança para si e para as crianças É sempre mais importante A sua máquina de lavar e enxugar éfabricada segundo as mais severas normasinternacionais de segurança. Para protegê--lo a si e a toda a sua família.Leia com atenção estasadvertências e todas asinformações contidas neste livro:é importante porque, além denumerosas notícias úteis,fornecem importantes indicaçõessobre a segurança, utilização emanutenção.1. A máquina de lavar eenxugar não deve serinstalada ao ar livre, mesmoque o espaço seja protegidopor um telhado, porque émuito perigoso deixá-laexposta à chuva e aostemporais.2. Deve ser usada somentepor adultos e exclusiva-mente para lavar roupasegundo as instruçõesescritas neste manual.3. Se for preciso deslocá-la,são precisas pelo menosduas ou três pessoas, com amáxima atenção. Nuncasozinho porque a máquina émuito pesada.4. Antes de colocar a roupacontrole que o tamboresteja vazio.5. Não toque na máquina comos pés descalços nem comas mãos ou os pésmolhados ou húmidos.6. Não utilize extensões nemfichas múltiplas, sãoperigosas principalmente emambientes húmidos. O cabode alimentação não devesofrer dobras nemcompressões perigosas.7. Não abra a gaveta dosdetergentes enquanto amáquina estiver afuncionar; não utilize deter-gente para lavagem à mãoporque a sua espumaabundante poderá danificaros componentes internos. Como trocar o cabo de alimentação O cabo de alimenta-çãode a máquina de lavar eenxugar é especial epode ser adquiridoexclusivamente nosCentros de Assistên-ciaTécnica autoriza-dos.Para trocá-lo é preciso fazer oseguinte:1. Certificar-se que a máquinade lavar e enxugar estejadesligada e a ficha desligada datomada.2. Para tirar a tampa decobertura desatarraxe os doisparafusos I, e em seguida puxe-os para si [fig. 3].3. Solte os cabinhos do filtrocontra perturbações F [fig. 4],preste atenção à posição deles(cabinho Azul=N; cabinhoMarrom=L), deixe por último ocabinho da ligação à terra . Observação: as letras L, N e o símbolo estão indicados nofiltro contra perturbações.4. Afaste ligeiramente a partesuperior do passa cabo doencosto, puxe o cabo dealimentação para cima e entãotire-o [fig. 5].Fig. 3 Fig. 4Fig. 5 Fig. 68. Nunca puxe o cabo nem amáquina de lavar e enxugarpara tirar a ficha da tomadada parede: é muito perigoso.9. Durante o funcionamento damáquina de lavar roupa nãotoque a água de descargaporque pode chegar atemperaturas altas. A portade vidro, durante alavagem, tende a aquecer-se; mantenha as criançasafastadas. Nunca force aporta de vidro porquepoderá danificar omecanismo de segurançasituado na abertura damesma que tem a função deproteger contra aberturasacidentais.10. No caso de avaria, fecheantes de mais nada atorneira da água e tire aficha da tomada da parede;em nenhum caso mexa nosmecanismos internos paratentar repará-los.Quero somente um técnicoespecializado e autorizado,com peças de reposiçãooriginais garantidas Indesit! Para ligar o novo caborealize na ordem inversa asmesmas operações.Para montar novamente a tampade cobertura, apoie-a namáquina de lavar e enxugar[fig. 6] e deixe-a deslizar para afrente até os ganchos situadosna parte dianteira entrarem nosapropriadas encaixes cavados nopainel, em seguida atarraxenovamente os parafusos.
