MANUAL DE UTILIZADOR DS 76190 N Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização.

ESPAÑOL

1. Este aparelho pode ser usado por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparelho pelo utilizador a crianças sem vigilância.

2. As crianças deverão ser supervisionadas, para se assegurar de que não brincam com a unidade.

3. Mantenha o aparelho e o seu cabo fora do alcance de crianças menores de 8 anos.

4. PRECAUCÃO: Para a segurança dos seus filhos, não deixe partes da embalagem (sacos plásticos, papelão, polietileno, etc.) ao alcance dos mesmos.

5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado com o fim de evitar riscos.

6. Nunca desligue o aparelho puxando pelo cabo.

7. Não ponha em funcionamento se o cabo ou a ficha estiverem estragados ou se observa que o aparelho não funciona corretamente.

8. Não utilize o aparelho com as mãos molhadas.

9. Não mergulhe o aparelho em agua nem em nenhum outro líquido.

10. Antes de efetuar a sua limpeza comprove que o aparelho está desligado.

11. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.

12. Este aparelho destina-se apenas a uso doméstico.

13. No caso em que você precisa de uma cópia do manual de instruções, você pode perguntar para ele por a escrita um e-mail para [e-mail]

14. ATENÇÃO: Em caso de utilização incorreta do aparelho, há um risco de possíveis lesões.

15. Peça a um técnico para efetuar a montagem.

16. O exaustor e a rede do filtro devem ser limpos regularmente para garantir o seu bom funcionamento.
17. Não tentar controlar os filtros com a coifa em funcionamento.

- Não obstruir as saídas de descarga do ar.

- Não tocar as lâmpadas ou os cobre lâmpadas após um uso prolongado do aparelho.

- Declina-se qualquer responsabilidade por eventuais danos provocados pela inobservância das advertências acima citadas.

- Quando o alimento é frito cuidados devem ser tomados para que o óleo não superaquecer e pegar fogo.

- A ventilação deve ser fornecida conveniente para o quarto, se usados simultaneamente um otário para cozinha e aparelhos alimentados por gás ou outro combustível.

- O risco de incêndio, se a limpeza não é efetuada de acordo com as instruções.

- Não flamejar sob o capô.

- ATENÇÃO: As partes acessíveis podem ficar quentes quando utilizado com aparelhos de cozinha.

- O ar de exaustão não deve ser enviado por condutores utilizados para evacuar os fumos de equipamentos movidos a gás ou outro combustível.

- A distância mínima entre os elementos de cozedura e a parte inferior da capa deverá ser de pelo menos 65 centímetros se o capuz é instalado num elemento de cozinhar a gás. Se as instruções de instalação elemento de cozinhar a gás indicam uma maior distância deve ser tida em conta. 65 centímetros de distância não podem ser reduzidos.

- Os regulamentos sobre a evacuação de ar devem ser respeitados.

AVISOS

1. Obrigado por ter escolhido o nosso exaustor. Leia o manual de instruções cuidadosamente antes de utilizá-lo.
2. O trabalho de instalação deve ser efetuado por um técnico qualificado e competente.
3. O fabricante renuncia qualquer responsabilidade por quaisquer danos ou lesões provocados pelo não cumprimento das instruções para a instalação contida no texto que se segue.
   O exaustor é utilizado com 220-240V\~50 Hz

FUNÇÕES

1. O exaustor utiliza materiais de alta qualidade, e possui um design elegante.
2. Este exaustor encontra-se equipado com um motor eléctrico de baixo ruído e grande potência e lâmina centrífuga, produz uma forte sucção, um baixo nível de ruído, possui um filtro de gordura antiaderente e é de fácil limpeza.
3. A construção especial do túnel de vento e a concepção do coletor de óleo, a sujidade livre é rapidamente absorvida.

Instalação

1. Para obter um melhor resultado, os exaustores devem ser instalados a uma distância de 65-75 cm sobre a chaminé.

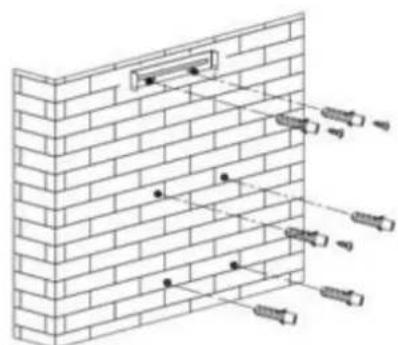

2. Depois de confirmar a altura de instalação do exaustor e, em seguida, fixe o orifício de instalação para o exaustor, o suporte da chaminé interior eo furo de

segurança conforme o tamanho do exaustor. Faça os furos na parede (ver imagem 1).

1. Instale o tubo de escape no exaustor, ver imagem 2.
2. Instale o suporte da chaminé na chaminé, ver imagem 3.
3. Coloque o capô na parede na posição fixa, ajustando a posição do exaustor, fixe o exaustor com parafusos (parafusos de segurança), ver imagem 4.

Nota: As duas aberturas de ventilação situam-se na parte de trás do corpo, com 6 mm de diâmetro.

65cm 75cm

A ligação deve ser feita da seguinte forma:

CASTANHO = L (linha)

AZUL	=	N (neutro)
AMARELO/VERDE	=	(terra)

O APARELHO DE CLASSE 2 NÃO DEVE SER LIGADO À TERRA.

Para os aparelhos de 2ª classe que possuam na etiqueta de características o símbolo do duplo quadrado.

A ligação deve ser feita da seguinte forma:

CASTANHO	=	L (linha)
AZUL	=	N (neutro)

AVISOS DE INSTALAÇÃO

• Não repare o aparelho por sua conta. Recorra a um serviço técnico autorizado. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.
• O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
• Certifique-se de que a área de encontra limpa antes da instalação, para evitar a sucção dos restantes bocados de madeira partida e poeira.
• Não deve partilhar o mesmo tubo de ventilação do ar com outros aparelhos tais como o tubo de gás, tubo de aquecimento e tubo de ar quente.
• A curva do tubo de ventilação deve ser de ≥ 120^ , paralelo ou acima do ponto de início e deve ser ligado à parede externa.

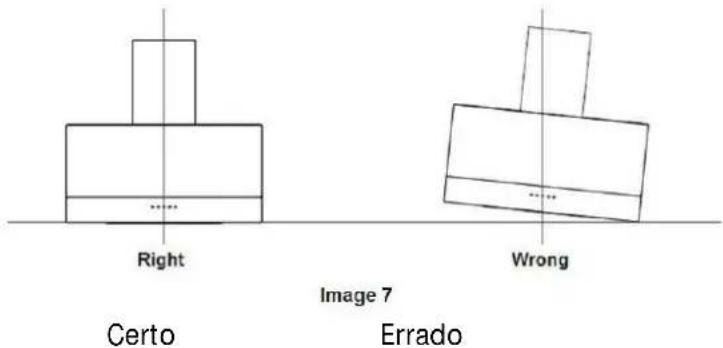

• Depois da instalação, certifique-se de que o extractor se encontra nivelado para evitar a acumulação de gordura numa das extremidades.

Right Certo Wrong Image 7 Errado

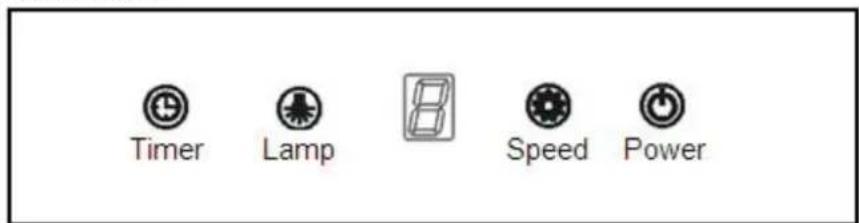

USO DO PAINEL DE CONTROLE

Timer Lamp Speed Power

Ajuste da velocidade. Consulte as figuras Botão de toque do LED

1. Pressione o botão "POWER" para ligar e desligar o motor.
2. Pressione o botão "SPEED", a velocidade passará de baixo para médio e alto. O visor LED indicará 1, 2 e 3 circularmente.
3. Pressione o botão "LIGHT" para ligar a luz e pressione-a novamente para desligar a luz.
4. Quando o capô estiver funcionando, se você pressionar o botão "TIMER", o capô entrará no estado de trabalho aquiescente (o tempo de aquiescência é de 9 min) e, em seguida, o LED indicará como "9-8-7 ... -1-0 ", quando indica" 0 ", o capô será desligado automaticamente. Se premir o botão "TIMER" antes de desligar, parará a função do temporizador.

MANUTENÇÃO

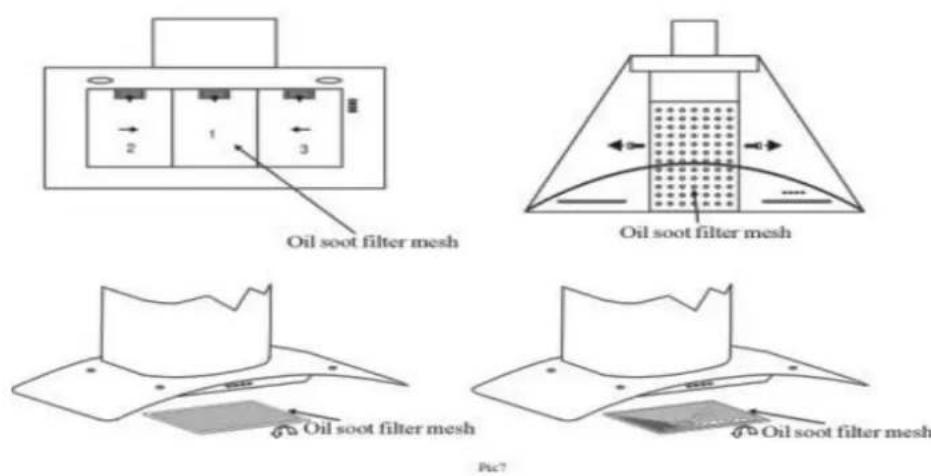

1. A limpeza da rede de carbono do filtro de gordura

A rede do filtro é feita de aço inoxidável de alta densidade. Não utilize um detergente corrosivo para limpá-la. Ao manter este filtro limpo irá manter o aparelho a funcionar corretamente. Cumpra as diretrizes que se seguem.

Método 1: Coloque a rede dentro de 40-50 cc de água limpa, despeje o detergente, e deixe de molho durante 2-3 mins. Utilize luvas e limpe o filtro com uma escova suave. Não exerça demasiada pressão, visto que a rede é delicada e é facilmente danificada.

Método 2: Se for informado de tal, pode colocar a rede numa máquina de lavar louça, configure a temperatura para cerca de 60 graus.

Rede do filtro da sujidade do óleo

2. Aviso de limpeza do exaustor

A. Para proteger o corpo principal da corrosão durante um período prolongado de tempo, o exaustor deve ser limpo com água quente e um detergente não corrosivo a cada dois meses.
B. Não utilize um detergente abrasivo porque tal irá danificar o corpo.
C. Mantenha o motor e outras peças sobresselentes livres de água, visto que tal irá danificar o aparelho.
D. Não se esqueça de desligar a corrente no quadro antes de limpar o aparelho.
E. O filtro de carbono não deve ser exposto a fontes de calor.
F. Não solte a barra fixa à volta do filtro de carbono.
G. Se a tomada ou o fio eléctrico forem danificados, contate um centro de assistência autorizado para substituí-lo.

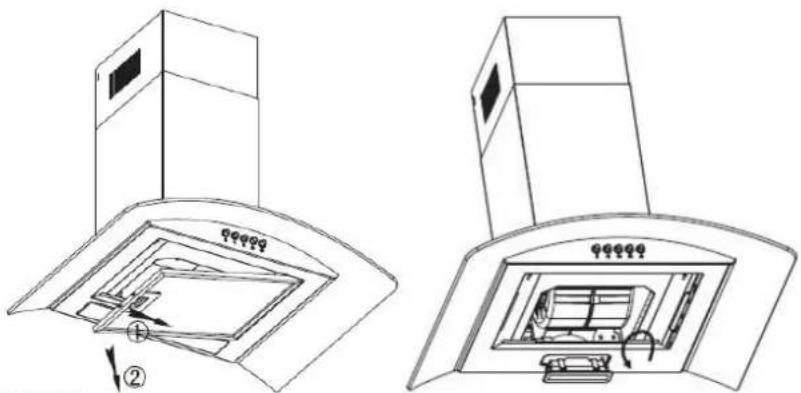

SUSTITUIÇÃO LÂMPADAS.

Nota: Se existir lâmpada defeituosa substituir imediatamente.

1. Desligue o aparelho da rede eléctrica
2. Retirar o vidro de protecção
3. Substituir as lâmpadas esgotadas
4. Fechar o vidro de protecção.

MONTAGEM E SUBSTITUIÇÃO DE FILTRO A CARVÃO ACTIVO

Se recorrer a este sistema em locais onde não exista a tubagem de expulsão para o exterior o quando não for possível instalá-la.

Desligue o aparelho da rede eléctrica

A. Retire os filtros metálicos
B.(Tipo rectangular - Fig. 3) Coloque o filtro de carvão como se indica na figura DS 57160/70/90
C. Para montar os filtros ao carvão realize a operação ao contrário

LED light	Lâmpada LED
High speed	Velocidade alta
Mid speed	Velocidade média
Low speed	Velocidade baixa
Motor Motor
Transformer	Transformador
Light Lâmpada
Electrical outlet	Saída eléctrica
Controlo switch	Interruptor de controlo

PARÂMETROS PRINCIPAIS

Potência de entrada classificada	220 V-240 V, 50 Hz
Potência classificada	235W
Potência da iluminação	2.5WX2
Potência do motor	230 W
Modo de transmissão	Motor único
Velocidade	Velocidade I Velocidade II Velocidade III
Diâmetro do tubo de ar	150 MM
Saída de ar	≥ 641.8 m3/h
Pressão do ar	≥ 419 Pa
Ruído	≤ 71 dB(A)

Recolha dos eletrodomésticos.

A diretiva Européia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os

compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

DECLARAÇÃO DE CONFORMIDADE: Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2014/35/UE e os requisitos da directiva EMC 2014/30/UE.
