MANUAL DE USUARIO DS 76190 N Orbegozo

Avenida de Santiago, 86

30007 Murcia

España

E-mail: [e-mail]

Made in P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para fut uras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

ADVERTENCIAS DE SEGURIDAD

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

3. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

4. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado con el fin de evitar un peligro.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.

9. No sumergir el aparato en agua o cualquier otro líquido.

10. Antes de su limpieza observe que el aparato está desconectado.

11. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.

12. Este aparato es sólo para uso doméstico.

13. En caso de necesitar una copia del manual de instrucciones, puede solicitarla por correo electrónico a través de [e-mail]

14. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

15. Solicite a un técnico que realice el montaje.

16. Para asegurar un funcionamiento correcto, la campana y el filtro deben limpiarse con regularidad.
17. No manipular el filtro con la campana en marcha.
18. No obstruir el tubo de descarga
19. No tocar la lámpara o su protección después de un uso prologado del aparato.

- Se declina toda responsabilidad por daños eventualmente provocados por no haber observado las citadas advertencias.

- Cuando se fríen los alimentos se debe tener cuidado de que el aceite no se caliente en exceso y se incendie

- Debe estar prevista una ventilación conveniente de la habitación si se utilizan simultáneamente una campana extractora de cocina y aparatos alimentados por gas u

otro combustible.

- Existe riesgo de incendio en caso de que la limpieza no se efectúe conforme a las instrucciones.

- No flamear bajo la campana extractora.

- ATENCIÓN: Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocción.

- El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.

- La distancia mínima entre los elementos de cocción y la parte inferior de la campana debe ser como mínimo de 65cm si la campana está instalada sobre un elemento de cocción a gas. SI las instrucciones de instalación de elemento de cocción a gas indican una distancia superior, se deben tener en cuenta. La distancia de 65cm no puede reducirse.

- Los reglamentos respecto a la evacuación del aire han de ser respetados.

INFORMACIÓN GENERAL

1. Gracias por elegir nuestra campana extractora. Antes de utilizarla, lea atentamente este manual de instrucciones.
2. La instalación debe llevarla a cabo un instalador cualificado y competente.
3. El fabricante declina toda responsabilidad por cualquier daño material o personal derivado del incumplimiento de las instrucciones de instalación contenidas en este manual.

Esta campana extractora se ha diseñado para su utilización con 220-240V\~50Hz.

CARACTERÍSTICAS

1. Esta campana extractora utiliza materiales de alta calidad y tiene un diseño moderno.

2. El polvo disperso se absorbe en un periodo de tiempo muy breve, debido al túnel especial para el aire y al diseño del colector de aceite.

3. Esta campana extractora cuenta con un silencioso motor eléctrico de gran potencia y una carcasa centrífuga, proporciona una gran succión, emite poco ruido, también dispone de un filtro anti-grasa y se limpia fácilmente.

INSTALACIÓN

1. Para obtener un mejor resultado, las campanas extractoras deben instalarse a una distancia de 65-75 cm sobre la encimera. Si la encimera es de gas, la distancia mínima será de 750mm y si es eléctrica, la distancia mínima será de 650mm.

65cm 75cm

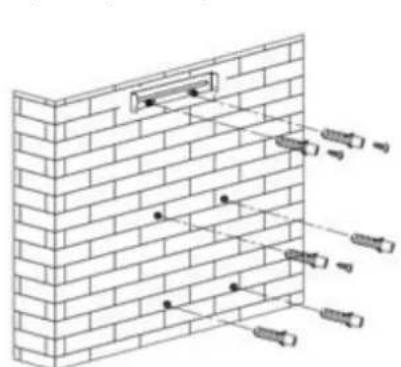

1. Después de confirmar la altura deseada de instalación de la campana,

marque los agujeros para la campana (4), para la sujeción del tubo superior y para los tornillos de seguridad, realice los agujeros en la pared, coloque los tacos de fijación y atornille los tornillos para sujetar la campana y la sujeción del tubo superior (vea imagen 1) no los de seguridad.

1. Instale el tubo extensible en la salida de la campana, coloque si es necesario el reductor suministrado (vea imagen 2).
2. Instale la sujeción del tubo inferior tal y como se muestra en la imagen 3.

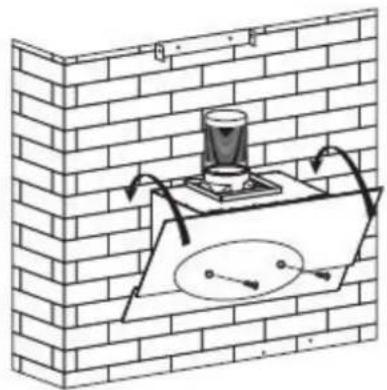

3. Cuelgue la campana de la pared con los tornillos y fíjela en su posición apretando esos tornillos y los de seguridad (ver imagen 4).
4. Coloque el tubo decorativo en la parte superior de la campana, ajuste la altura del tubo superior y fijelo a la campana y a la sujeción situada en la pared con los tornillos (vea imagen 5).

Tubo superior Sujección tubo inferior Tubo inferior

3

La conexión se debe realizar de la siguiente forma:

MARRÓN	=	L (línea)
AZUL	=	N (neutro)

AMARILLO/VERDE = (tierra)

EL APARATO DE CLASE 2 NO SE DEBE CONECTAR A TIERRA.

Para los aparatos de 2ª clase que poseen en la etiqueta de características el símbolo del doble cuadrado. La conexión se debe realizar de la siguiente forma:

MARRÓN = L (línea) AZUL = N (neutro)

ADVERTENCIAS SOBRE DE LA INSTALACIÓN

• El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.
• Si el cable está dañado debe ser reemplazado por el fabricante, un servicio técnico autorizado o por personal cualificado.
• Antes de la instalación, asegúrese siempre de que la zona esté limpia para así evitar la succión de restos de astillas de madera y polvo.
• No se puede utilizar el mismo conducto de ventilación para otros dispositivos como por ejemplo, salida de gas, conducto de la caldera o conducto de aire caliente.
• La curvatura del conducto de ventilación debería ser ≥120°, paralela o sobre el punto de comienzo y debería estar conectada a la pared exterior.

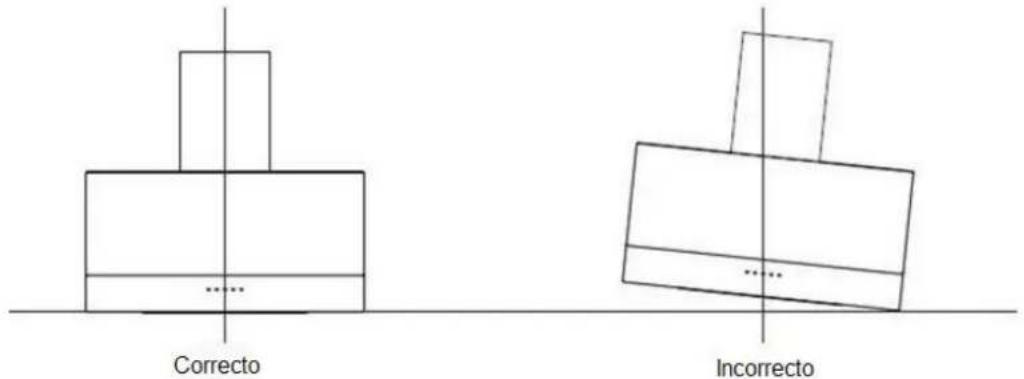

• Una vez realizada la instalación, asegúrese de que el extractor esté nivelado para evitar que se acumule grasa en uno de los lados.

Correcto Incorrecto

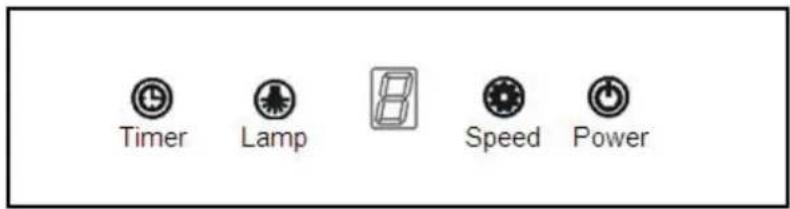

UTILIZACIÓN DEL PANEL DE CONTROL

Timer Lamp 8 Speed Power

Ajuste de la velocidad. Consulte las figuras.

Botones

1. Pulse el botón "POWER" para encender y apagar el motor de la campana.
2. Pulse el botón "SPEED" para ir aumentando la velocidad de succión del motor (baja, media y alta) en la pantalla aparecerá respectivamente 1, 2, 3.
3. Pulse el botón "LIGHT" para encender la luz y vuélvalo a pulsar para apagarla.
4. Cuando la campana esté funcionando, pulse el botón "TIMER" para activar el temporizador de la campana, pasados 9 minutos la campana se apagará. En la pantalla aparecerá "9-8-7..." indicando los minutos que quedan. Cuando llegue al 0 la campana se apagará automáticamente. Si vuelve a pulsar el botón "TIMER" la función temporizador se apagará.

Usar una potencia de aspiración mayor en caso de una particular concentración de vapores de la cocina. Aconsejamos encender la aspiración 5 minutos antes de cocinar y dejarla en funcionamiento por otros 10 minutos aproximadamente.

MANTENIMIENTO

1. Limpieza del filtro anti-grasa.

La malla del filtro está fabricada de acero inoxidable de alta densidad. No utilice nunca un detergente corrosivo para limpiarlo. Si mantiene este filtro limpio, la campana funcionará correctamente. Por favor, siga estrictamente las siguientes instrucciones:

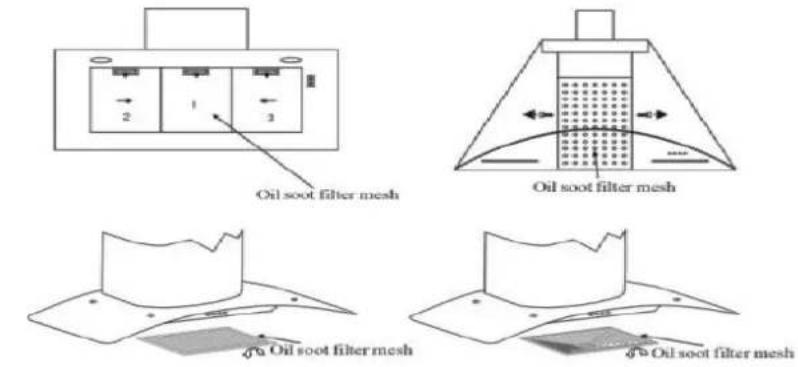

Para sacar el filtro metálico (ver la siguiente imagen) se desmontara utilizando los dos topes, tirando primeramente hacia la parte trasera y extraerlo por debajo.

Método 1: Coloque el filtro en 40-50 cl de agua limpia, añada detergente y sumérjalo durante 2-3 minutos. Utilice guantes y límpielo con un cepillo suave. No aplique demasiada presión ya que la malla es un producto delicado y se puede dañar fácilmente.

Método 2: La malla se puede colocar en un lavaplatos. Ajuste la temperatura a aproximadamente 60°C.

Existe riesgo de incendio en caso de que la limpieza no se efectúe conforme a las instrucciones.

No flamear bajo la campana extractora.

ATENCIÓN: Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocción.

1. Aspectos a tener en cuenta en la limpieza de la campana extractora

A. Antes de limpiar la campana, recuerde siempre desconectar la electricidad.

B. Para proteger el cuerpo principal de la corrosión a largo plazo, la campana se debe limpiar con agua caliente y detergente suave cada dos meses.

C. No utilice nunca un detergente abrasivo ya que esto dañaría el cuerpo.

D. No permita que el motor y otras piezas entren en contacto con el agua, ya que ésta dañará el aparato.

E. El filtro de carbón no debe exponerse al calor directo.

F. No desmonte la barra fija que rodea al filtro de carbón.

G. Si el enchufe o el cable están dañados, póngase en contacto con un servicio postventa autorizado para que lo sustituya.

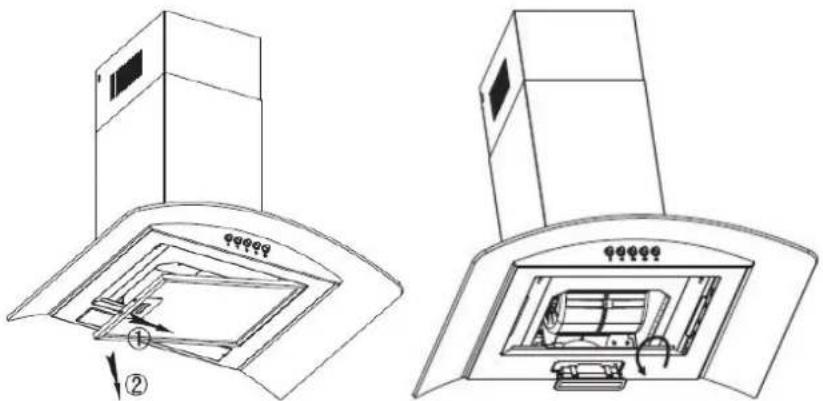

SUSTITUCION DE BOMBILLAS

Nota: Si existe bombilla defectuosa cambiar inmediatamente.

1. Desconecte el aparato de la red eléctrica

2. Sacar filtro metálico

3. Cambiar bombilla

4. Volver a colocar filtro metálico

MONTAJE Y CAMBIO DE FILTRO AL CARBÓN ACTIVO

Se recurre a este sistema en locales donde no exista la tubería de expulsión o cuando no sea posible instalarla.

Desconecte el aparato de la red eléctrica

A. Quite los filtros metálicos
B. (Filtros circulares – ver siguiente imagen) se encuentran en los extremos del Motor, por lo tanto gire los filtros carbón en sentido contrario a las agujas del reloj hasta que se desenganchen
C. Para montar los filtros al carbón realice la operación al revés

Advertencia: El filtro al carbón activo no se puede lavar ni reciclar, hay que cambiarlo por lo menos cada 4 meses.

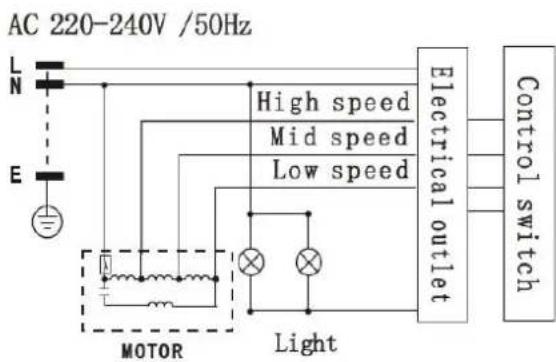

ESQUEMA DE CONEXIONES ELÉCTRICAS

AC 220-240V /50Hz L N E MOTOR High speed Mid speed Low speed Electrical outlet Control switch Light

LED light	Lámpara LED
High speed	Velocidad alta
Mid speed	Velocidad media
Low speed	Velocidad baja
Motor	Motor
Transformer	Transformador
Light	Lámpara
Electrical outlet	Salida eléctrica
Control switch	Interruptor de control

PARÁMETROS PRINCIPALES

Tensión nominal	220 V-240 V, 50 Hz
Potencia nominal	235W
Potencia de iluminación	2.5WX2
Potencia del motor	230W
Modo de accionamiento	Motor único
Velocidad	Velocidad I Velocidad II Velocidad III
Diámetro del conducto de aire	150 mm
Salida de aire	≥ 641.8 m^3/h
Presión del aire	≥ 419 Pa
Ruido	≤ 71 dB(A)

Eliminación del electrodoméstico viejo.

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD: Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/UE y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/UE.
