Tipo de produto	Leitor/gravador de CD
Marca	Sony
Modelo	DNE329SP
Dimensões (leitor)	137,8 x 30,9 x 137,8 mm
Peso (leitor)	178 g
Alimentação	Pilha LR6 (AA) 1,5 V, bateria recarregável NH-7WMAA 1,2 V, adaptador de corrente
Formatos lidos	CD de áudio (CD-DA), ATRAC CD (ATRAC3/ATRAC3plus), MP3
Funções principais	Reprodução, pausa, parada, busca, programação, repetição, modo aleatório, marcadores
Proteção anti-salto	G-PROTECTION (2 níveis: 1 ou 2)
Equalizador	5 modos predefinidos (Soft, Active, Heavy, Custom, Off) + ajuste personalizado (3 bandas)
Reforço de graves	CLEARBASS (3 níveis)
Controle remoto	Sim (de acordo com o modelo regional)
Alto-falantes integrados	Suporte de alto-falantes incluído (36 mm, 0,45 W + 0,45 W)
Conectividade	Conector de fones de ouvido (minijack), DC IN 3 V, AUX IN (no suporte)
Autonomia indicativa (CD de áudio)	Até 22 h (pilha alcalina, G-PROTECTION 1); 10 h (bateria recarregável)
Segurança	Travamento HOLD, limitador de volume AVLS
Acessórios fornecidos	Adaptador de corrente, suporte de alto-falantes, fones de ouvido, controle remoto, bateria recarregável NH-7WMAA, CD-ROM SonicStage, manual de instruções
Manutenção e limpeza	Limpar o gabinete com um pano macio e úmido (água ou detergente suave). Limpar regularmente os terminais de contato
Informações gerais	Garantia limitada de 1 ano (peças), 90 dias (mão de obra). Estendível mediante registro. Fabricado pela Sony.

Perguntas frequentes - DNE329SP SONY

Como carregar a bateria recarregável?

Insira a bateria NH-7WMAA no compartimento, feche a tampa, conecte o adaptador de corrente ao suporte de alto-falantes ou diretamente ao leitor e pressione ■/CHG. O visor indica "Charging" durante a carga. A carga completa leva cerca de 5 horas.

Quais tipos de discos posso reproduzir?

Este leitor suporta CD de áudio (CD-DA), ATRAC CD (criados com SonicStage) e CD MP3. CD-R/CD-RW são compatíveis. Consulte o manual para as taxas de bits suportadas.

Como usar o suporte de alto-falantes?

Insira o leitor de CD no suporte alinhando as marcas, conecte o adaptador de corrente, ajuste o interruptor para POWER ON e 📄 (alto-falantes). Pressione ▶II/ENTER para reproduzir. Ajuste o volume com as teclas VOL +/-.

Como repetir uma faixa ou um CD inteiro?

Pressione DISPLAY/MENU até ver PLAY MODE, selecione-o e escolha um modo (ALL, GROUP etc.). Na etapa REPEAT, selecione ON para repetir. Para voltar à reprodução normal, escolha OFF.

Como ajustar o equalizador?

Pressione DISPLAY/MENU até SOUND, selecione EQUALIZER e escolha entre as predefinições (SOFT, ACTIVE, HEAVY, CUSTOM). Para um ajuste personalizado, selecione CUSTOM e ajuste as bandas Low, Mid, High.

O que fazer se o leitor não responder ou mostrar HOLD?

Destrave o interruptor HOLD na parte traseira do leitor. Se o problema persistir, remova todas as fontes de alimentação (pilha e adaptador), aguarde alguns instantes e reconecte.

Como criar um ATRAC CD?

Instale o software SonicStage fornecido no seu PC. Selecione as faixas (CD de áudio, MP3) e grave-as em um CD-R/CD-RW. O leitor poderá reproduzir esses CDs compactados no formato ATRAC3plus.

Qual é a autonomia da bateria?

Com uma pilha alcalina LR6 (AA) nova e G-PROTECTION em 1, conte cerca de 22 h para um CD de áudio, 41 h para um ATRAC CD. Com a bateria recarregável NH-7WMAA, cerca de 10 h em CD de áudio.

Como limpar o leitor e os terminais?

Limpe o gabinete com um pano macio levemente umedecido com água ou detergente suave. Para os terminais de conexão do suporte de alto-falantes, use um cotonete seco. Não use álcool, gasolina ou diluente.

O que fazer se o CD pular ou não reproduzir?

Verifique se o disco está limpo e sem riscos. Certifique-se de que a tampa esteja bem fechada. Para CD-RW, aumente a G-PROTECTION para 2. Se o problema persistir, experimente outro CD ou consulte a solução de problemas no manual.

MANUAL DE UTILIZADOR DNE329SP SONY

Manual de instruções

PT

WALKMAN

REPRODUCTOR PORTATIL DE DISCO COMPACTO

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO.

RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.

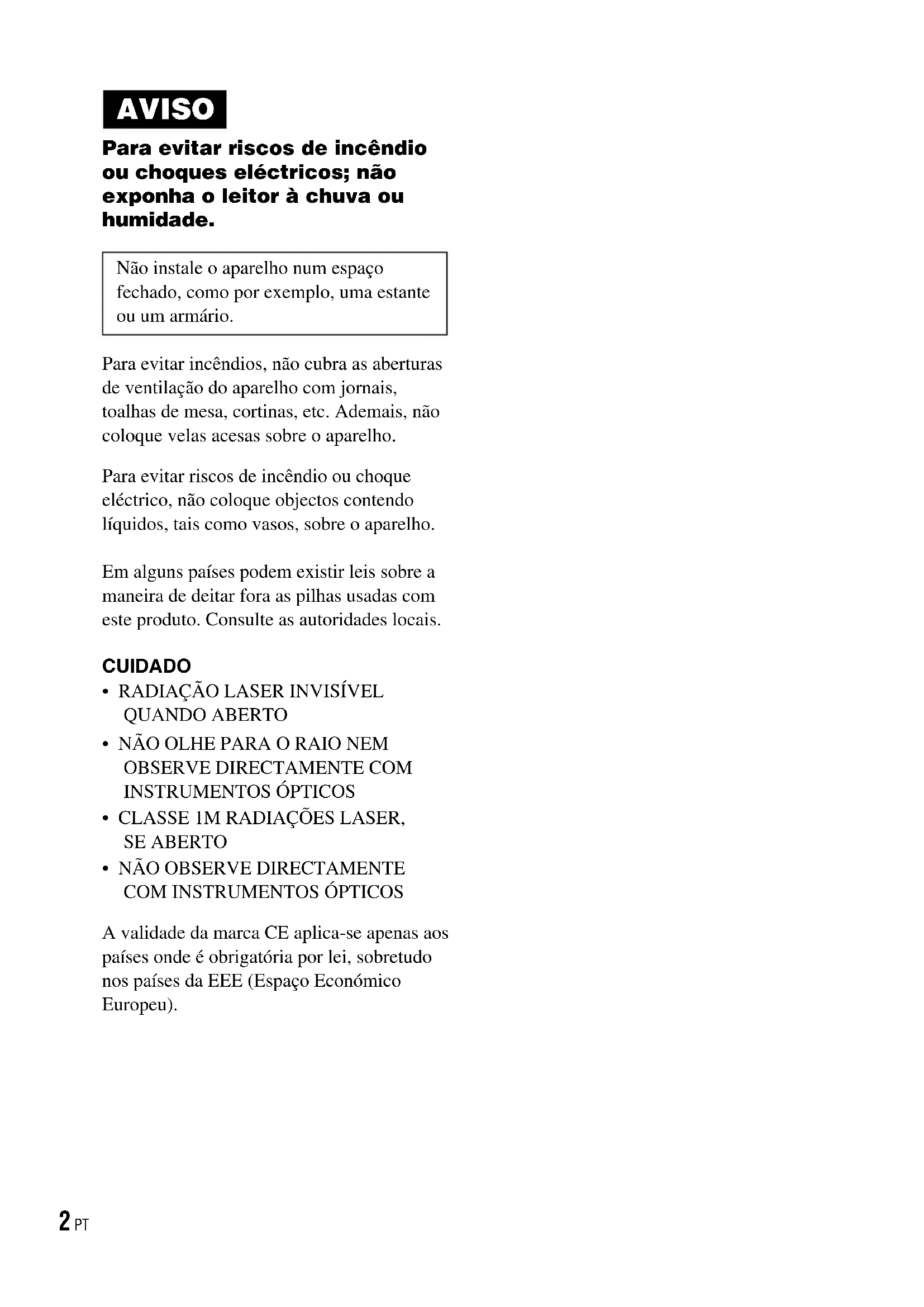

ADVERTENCIA

Para eliminar marcadores

Para evitar riscos de incêndio ou choques eléctricos; não exponha o leitor à chuva ou humidade.

Não instale o aparelho num espaço fechado, como por exemplo, uma estante ou um armário.

Para evitar incêndios, não cubra as aberturas de ventilação do aparelho com jornais, toalhas de mesa, cortinas, etc. Ademais, não coloque velas acesas sobre o aparelho.

Para evitar riscos de incêndio ou choque eléctrico, não coloque objectos contendo líquidos, tais como vasos, sobre o aparelho.

Em alguns países podem existir leis sobre a maneira de deitar fora as pilhas usadas com este produto. Consulte as autoridades locais.

CUIDADO

• RADIAÇÃO LASER INVISÍVEL QUANDO ABERTO
• NÃO OLHE PARA O RAIO NEM OBSERVE DIRECTAMENTE COM INSTRUMENTOS ÓPTICOS
• CLASSE 1M RADIAÇÕES LASER, SE ABERTO
• NÃO OBSERVE DIRECTAMENTE COM INSTRUMENTOS ÓPTICOS

A validade da marca CE aplica-se apenas aos países onde é obrigatória por lei, sobretudo nos países da EEE (Espaço Econômico Europeu).

Índice

Criar os Seus Próprios CDs ATRAC ....4

Quais os discos que podem ser reproduzidos neste leitor de CD? .... 5

Precauções ....7

Segurança ....7

No leitor de CD 7

Manusear CDs 7

Verificar os Acessórios Fornecidos ....8

Guia de Peças e Controlos .....9

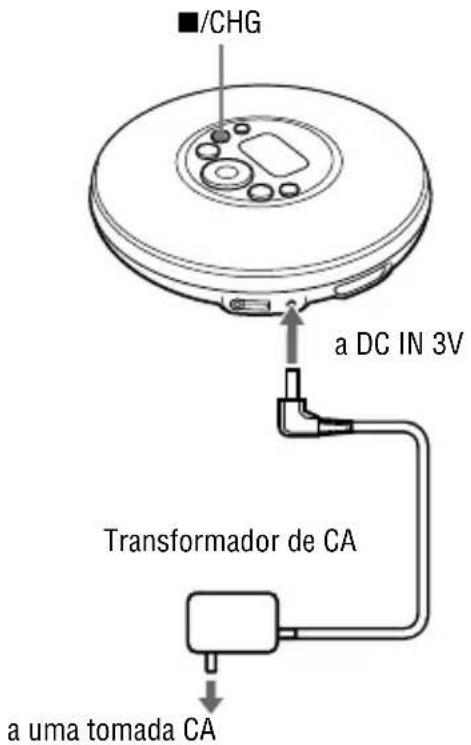

Preparar uma Fonte de Alimentação (Bateria Recarregável) ......10

Utilizar uma pilha seca ....12

Verificar a energia restante da pilha ..... 12

Ao utilizar um transformador CA ..... 13

Reprodução

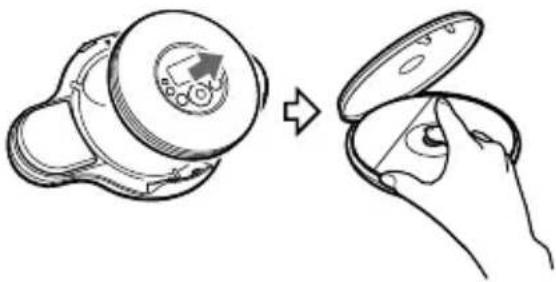

Reproduzir um CD ....15

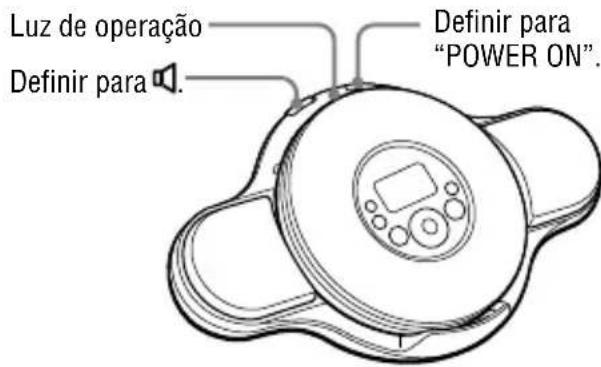

Ouvir o CD Utilizando o Suporte das Colunas 16

Operações básicas de reprodução (Reproduzir, parar, procurar) ...... 18

Bloquear os controlos (HOLD) ......19

Procurar a Sua Faixa/Ficheiro Preferidos 19

Procurar através da visualização de grupos (Visualização de Ficheiro) ......19

Procurar através da visualização de uma lista de grupos/ficheiros (Visualização de Lista) 20

Ver as informações do CD no visor .....20

Alterar as Opções de Reprodução (PLAY MODE) ......22

Opções de reprodução (PLAY MODE) ...23

Reproduzir grupos 24

Reproduzir as suas faixas preferidas (Reprodução de faixas seleccionadas) .....24

Reproduzir as suas listas de reprodução preferidas (reprodução de listas de reprodução m3u) 24

Reproduzir faixas pela ordem preferida (reprodução PGM) 25

Reproduzir faixas repetidamente (Reprodução repetitiva) ......25

Alterar a Qualidade do Som .....26

Seleccionar a qualidade de som .....26

Personalizar a qualidade de som ..... 26

Itens de SOM 27

Alterar as Definições Opcionais .....28

Definir várias funções .....28

Itens de OPTION 29

Ligar Outros Dispositivos ao Suporte das Colunas .... 31

Informações adicionais

Especificações ....35

Acessórios Opcionais ....36

Índice Remissivo 37

Este manual explica como utilizar o leitor de CD. Para obter o software SonicStage fornecido, consulte o “Manual de Instalação/Funcionamento”.

Aviso aos utilizadores Sobre o software fornecido

Consoante o tipo de texto e de caracteres, o texto apresentado no SonicStage pode não ser apresentado correctamente no dispositivo. Este problema deve-se:

- Às limitações do leitor ligado.

– O leitor não está a funcionar correctamente.

ATRAC3plus é uma marca comercial da Sony Corporation.

“WALKMAN” é uma marca registada da Sony Corporation em representação dos produtos Headphone Stereo. Étima mares

comercial da Sony Corporation.

Criar os Seus Próprios CDs ATRAC

Para além dos CDs de áudio normais, é possível reproduzir um CD original, denominado “ATRAC CD”, criado através do software fornecido, o SonicStage. Com o SonicStage é possível gravar cerca de 30 CDs* de áudio num único CD-R ou CD-RW.

Em seguida é apresentada uma breve visão geral de como é possível ouvir a música incluída num CD ATRAC.

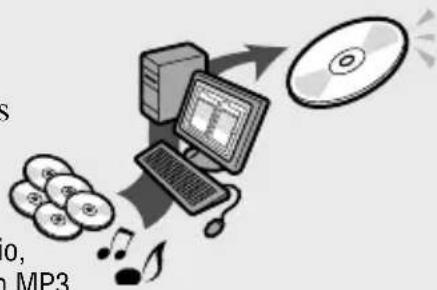

Instalar o SonicStage no computador.

O SonicStage é um software que cria CDs originais a partir da música transferida de CDs de áudio para o computador. Este software pode ser instalado a partir do CD-ROM fornecido.

Depois de seleccionar as suas músicas favoritas entre a música armazenada no computador, grave essas músicas num CD-R/CD-RW através do SonicStage.

CDs de áudio, ficheiros em MP3

CD ATRAC

s 0, MP3

Em seguida pode ouvi-las através deste leitor de CD.

É possível levar para qualquer lado uma grande quantidade de canções no seu CD original.

Consulte o “Manual de Instalação/Funcionamento” fornecido para obter instruções sobre como instalar o SonicStage e como criar CDs ATRAC.

* Se a duração total de um CD (álbum) for de 60 minutos e pretender gravar um CD-R/CD-RW de 700 MB a 48 kbps no formato ATRAC3plus.

Quais os discos que podem ser reproduzidos neste leitor de CD?

CDs de áudio:

CDs de formato CD-DA

O formato CD-DA (Compact Disc Digital Audio) é um padrão de gravação utilizado para os CDs de áudio.

CD-R/CD-RW no qual os dados de áudio comprimidos no formato ATRAC3plus foram gravados através do SonicStage\*

ATRAC3plus (Adaptive Transform Acoustic Coding3plus) é uma tecnologia de compressão áudio que satisfaz as exigências de som de alta qualidade e elevadas taxas de compressão. A tecnologia ATRAC3plus pode comprimir ficheiros de áudio para cerca de 1/20 do tamanho original a 64 kbps.

As taxas de bits e as frequências de amostragem que este leitor de CD pode reproduzir são:

	Taxas de bits Frequências de amostragem
ATRAC3 66/105/132 kbps	44,1 kHz
ATRAC3plus 48/64/256 kbps	44,1 kHz

Pode ser apresentado um máximo de 62 caracteres neste leitor de CD.

CDs MP3:

CD-R/CD-RW no qual os dados áudio comprimidos no formato MP3 foram gravados através de software diferente do SonicStage\*

As taxas de bits e as frequências de amostragem que este leitor de CD pode reproduzir são apresentadas abaixo. Podem ser igualmente reproduzidos ficheiros VBR (Variable Bit Rate).

	Taxas de bits Frequências de amostragem
MPEG-1 Layer3 32 - 320	kbps 32/44,1/48 kHz
MPEG-2 Layer3 8 - 160 k	bps 16/22,05/23 kHz
MPEG-2.5 Layer3 8 - 160	kbps 8/11,025/12 kHz

Este leitor de CD está em conformidade com a Versão 1.0/1.1/2.2/2.3/2.4 do formato de controlo ID3. O controlo ID3 é um formato que tem a função de adicionar determinadas informações (nome da faixa, nome do álbum, nome do artista, etc.) aos ficheiros MP3. Neste leitor de CD é possível visualizar um máximo de 64 caracteres de informações de controlo ID3.

CD-R/CD-RW no qual os dados do formato CD-DA e os dados do formato CD-ROM são registados em simultâneo\*

Se não conseguir reproduzir o CD, altere a definição “CD-EXTRA” no menu OPTION ( page 30). Pode agora reproduzir o CD.

É igualmente possível reproduzir um CD ATRAC no qual tenham sido gravados dados áudio comprimidos no formato MP3 através de um software diferente do SonicStage. Com o SonicStage não é possível criar um CD através de gravação de dados áudio de tipos diferentes.

* Apenas é possível reproduzir discos nos formatos de extensão ISO 9660 Nível 1/2 e Joliet.

Discos de música codificados com tecnologias de protecção de direitos de autor

Este equipamento destina-se a reproduzir discos que respeitem a norma de discos compactos (CD). Actualmente, algumas editoras discográficas comercializam vários discos de música codificados com tecnologias de protecção de direitos de autor. Alguns destes discos não respeitam a norma de CD e pode não conseguir reproduzi-los neste equipamento.

Diferença nas estruturas de ficheiros dos CDs ATRAC e MP3

Os CDs ATRAC e MP3 são constituídos por “ficheiros” e “grupos”. Um “ficheiro” é equivalente a uma “faixa” de um CD de áudio. Um “grupo” é um conjunto de ficheiros e é equivalente a um “álbum”.

No caso dos CDs MP3, este leitor de CD reconhece uma pasta MP3 como um “grupo”, para que os CDs ATRAC e os CDs MP3 funcionem de forma idêntica.

O número de grupos e ficheiros que pode ser utilizado

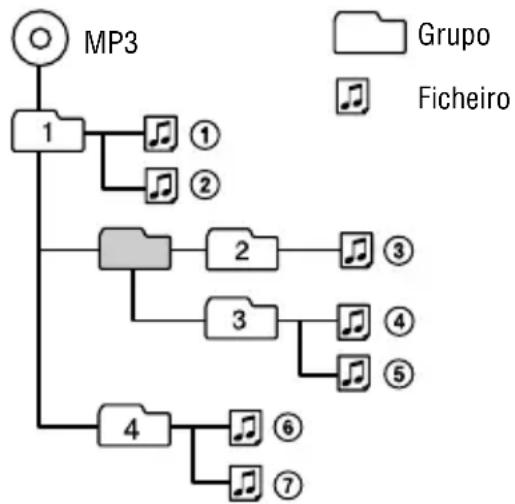

Ordem de reprodução de CDs ATRAC e MP3

Nos CDs ATRAC, os ficheiros são reproduzidos pela ordem seleccionada no SonicStage.

Nos CDs MP3, a ordem de reprodução pode variar consoante o método utilizado para gravar ficheiros MP3 no disco. Pode ainda ser criada uma “lista de reprodução” que contenha uma ordem de reprodução de ficheiros MP3. No seguinte exemplo, são reproduzidos ficheiros na ordem de ① a ⑦.

(Máximo de níveis de directórios: 8)

Notas

• Se forem gravados ficheiros ATRAC3plus e MP3 no mesmo CD, este leitor de CD reproduz os ficheiros ATRAC3plus em primeiro lugar.
• A capacidade de reprodução deste leitor de CD pode variar consoante a qualidade do disco e o estado do dispositivo de gravação.
• Os caracteres aceitáveis são A a Z, a a z, 0 a 9 e _ (carácter de sublinhado).
• Num disco que contenha ficheiros ATRAC3plus/MP3, não guarde ficheiros noutros formatos e não crie pastas desnecessárias.

Acerca dos ATRAC

- Não é possível reproduzir no computador CD-Rs/CD-RWs gravados no formato ATRAC3plus.

Acerca dos CDs MP3

• Certifique-se de que adiciona a extensão de ficheiro “mp3” ao nome do ficheiro. Contudo, se adicionar a extensão “mp3” a um ficheiro que não seja um ficheiro MP3, não será possível ao leitor reconhecer devidamente o ficheiro.
• Para comprimir uma origem num ficheiro MP3, é recomendada a definição dos parâmetros de compressão para “44,1 kHz”, “128 kbps” e “Constant Bit Rate”.
• Para gravar até à capacidade máxima, defina o software de escrita para “halting of writing” (paragem de escrita).
• Para gravar apenas uma vez um suporte vazio até à capacidade máxima, defina o software de escrita para “Disc at Once”.

Precauções

Segurança

• Se algum objecto sólido ou algum líquido cair para dentro do leitor de CD, desligue o leitor e solicite a verificação do mesmo a um técnico especializado antes de continuar a utilizar o leitor.
• Não coloque objectos estranhos na entrada DC IN de 3 V (entrada de alimentação externa).

No leitor de CD

• Mantenha a lente do leitor de CD limpa e não toque na lente. Se tocar na lente, esta poderá ficar danificada e o leitor de CD poderá não funcionar devidamente.
• Não coloque nenhum objecto pesado em cima do leitor de CD. O leitor de CD e o CD poderão ficar danificados.
• Não deixe o leitor de CD perto de fontes de calor nem num local sujeito à luz directa do sol, a pó ou areia em quantidade excessiva, humidade, chuva, choque mecânico, em superfícies desniveladas ou num carro com as janelas fechadas.
• Se o leitor de CD provocar interferência na recepção de rádio ou televisão, desligue o leitor de CD ou coloque-o a uma distância maior do rádio ou da televisão.
• Os discos que apresentem formas diferentes do padrão (por ex., coração, quadrado, estrela) não podem ser reproduzidos neste leitor de CD. A tentativa de reprodução desses discos pode danificar o leitor de CD. Não utilize discos desse tipo.

Manusear CDs

• Para manter o CD limpo deve manuseá-lo pela extremidade. Não toque na superfície.
• Não cole papel nem fita no CD.
• Não exponha o CD à luz directa do sol nem a fontes de calor, como condutas de ar quente. Não deixe o CD num carro estacionado sob a luz directa do sol.

Segurança rodoviária

Não utilize os auscultadores/auriculares enquanto conduzir, andar de bicicleta ou utilizar um veículo motorizado. Pode ser perigoso para o trânsito e é proibido em diversos locais. Também pode ser perigoso utilizar os auscultadores com o som muito alto quando andar na rua, especialmente em passagens de peões. Em situações muito perigosas, utilize o aparelho com a máxima atenção ou desligue-o.

Evitar lesões auditivas

Evite utilizar os auscultadores/auriculares com o volume muito alto. Os otorrinolaringologistas desaconselham a utilização contínua e prolongada de auscultadores com som alto. Se sentir um zumbido nos ouvidos, reduza o volume ou interrompa a utilização dos auscultadores.

Respeito pelos outros

Mantenha o volume a um nível moderado. Deste modo, conseguirá ouvir os sons do exterior e não incomodará as pessoas que estão à sua volta.

Suporte de colunas

• A unidade de coluna de som, o amplificador incorporado e a estrutura do suporte foram ajustados de forma precisa. Não desmonte nem modifique o suporte.
• Coloque o suporte numa superfície plana.
• O suporte pode tombar ou cair, consoante o local onde for colocado. Não coloque objectos de valor perto do suporte.
• Ao transportar o suporte, não coloque disquetes, cartões de crédito, etc. perto do suporte, caso contrário poderá danificar o íman da coluna.
• Se o suporte não for utilizado durante um longo período de tempo, certifique-se que desliga o transformador CA da tomada CA. Mesmo que seleccione “OFF” no interruptor da alimentação do suporte, a energia não será totalmente desligada.

Verificar os Acessórios Fornecidos

- Tranformador CA • Suporte da coluna

- Telecomando • Bateria recarregável (apenas modelos E18, AU2, TW2*)

- CD-ROM (SonicStage) Não reproduza este CD-ROM num leitor de CDs áudio, incluindo este leitor.

• Adaptador de ficha CA (apenas modelo E33*)
• Manual de instruções (Este manual)
• Manual de instalação/funcionamento
  * Para obter o código de área do modelo que adquiriu, verifique o canto superior esquerdo do código de barras na embalagem.

Nota

Utilize apenas o telecomando fornecido. Não é possível utilizar este leitor com outro telecomando.

Ligue a ficha dos auscultadores/auriculares ao telecomando de forma segura. (Apenas modelos E18, AU2, TW2)

Auscul auricul

Guia de Peças e Controlos

Leitor de CD

1 VOL + ENTER VOL - 2 3 4 5 6 7 8 9 10

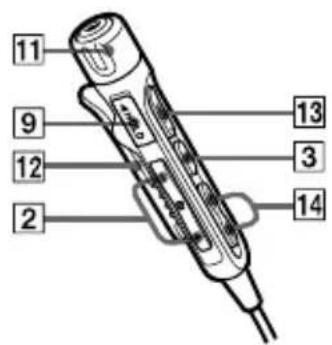

Telecomando (apenas modelos E18, AU2, TW2*)

11 9 12 2 13 3 14

* Para obter o código de área do modelo que adquiriu, verifique o canto superior esquerdo do código de barras na embalagem.

Suporte de carregamento

15 16 17 18 19 20

2 Leitor de CD:
Botão 📄 ( página 18-20, 25)
Telecomando:
Botões +/- ( ⑨ página 18)

3 Leitor de CD:
Botão ■/CHG ( página 11, 12, 18-20, 25-27, 29)
Telecomando:
Botão ■ ( página 18)

4 Botão SEARCH ( página 19, 20)

6 Botão ( página 18, 19, 25)

13 Botão ▶II (Reproduzir/pausa) * ( page 15, 18)

14 Botões ◀◀◀/▶▶▶ ( page 18)

19 Luz de operação ( page 16)

20 Terminal de ligação ( página 35)

* Este botão inclui um ponto em relevo.

Continuação

Ver

21 22 23 Atrac-3plus MP3 (●) SOUND → 1 SHUF PGM 24 25 26 27 28 29 30

21 Visor de informações de caracteres ( page 21 )
22 Indicador Atrac3plus/MP3 ( page 5)
23 Indicador de disco ( page 15)
24 Indicador de bateria ( page 12)
25 Indicador de lista de reprodução
26 Indicador de grupo
27 Indicador de marcador ( página 24)
28 Indicador de modo de reprodução
29 Indicador do temporizador ( página 29)
30 Indicador de som

Preparar uma Fonte de Alimentação (Bateria Recarregável)

Carregue a bateria recarregável antes de a utilizar pela primeira vez ou quando estiver vazia.

Para manter a capacidade original da bateria durante mais tempo, carregue a bateria apenas quando esta se encontrar totalmente vazia (será apresentada a mensagem “Low battery” no visor).

Dado que o suporte de carregamento fornecido se destina apenas a este leitor, não é possível carregar outro modelo utilizando este suporte.

1 Deslize o interruptor OPEN de forma a abrir a tampa do leitor.

2 Abra a tampa do compartimento da pilha localizada dentro do leitor.

Levantar Tampa do compartimento da pilha Prima ① ②

3 Introduza a pilha recarregável NH-7WMAA fazendo corresponder o símbolo ⊕ ao diagrama do compartimento da pilha.

Introduza a parte final ⊖ em primeiro lugar.

4 Feche a tampa para que esta fique colocada na respectiva posição.

Pressione aqui.

5 Ligue o transformador CA ao suporte de carregamento com colunas fornecido. Em seguida, introduza o leitor de CD no suporte até encaixar, alinhando a marca ▼ do leitor com a marca ▲ do suporte. Pressione o leitor para que fique introduzido de forma segura no suporte.

a uma tomada CA Transformador de CA Suporte das colunas ③ ② a DC IN 3V Alinhe ▼ com ▲.

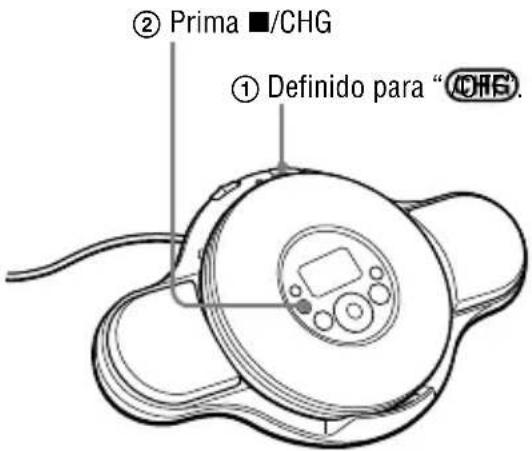

6 Coloque o interruptor do suporte de colunas na posição “ ^A GSEF”. Em seguida, prima ■/CHG no leitor de CDs para começar a carregar.

Será apresentada a indicação “Charging” e as secções indicadoras de “acendem sucessivamente.

② Prima ■/CHG ① Definido para “CHS”.

Quando a bateria estiver completamente carregada, a indicação “Charging” desaparece.

Notas

• Não carregue qualquer bateria recarregável que não corresponda ao modelo NH-7WMAA.
• Se premir ▶II/ENTER durante o carregamento, o carregamento é interrompido e é iniciada a reprodução do CD.
• Durante o carregamento, a temperatura do leitor e da bateria recarregável são superiores. Esta situação não é perigosa.
• Retire a bateria recarregável quando o leitor não for utilizado durante um período de tempo longo.
• Durante o carregamento, a luz de operação do suporte das colunas não acende.

Continuação

Para carregar a bateria recarregável sem utilizar o suporte de colunas fornecido

/CHG a DC IN 3V Transformador de CA a uma tomada CA

1 Ligue o transformador CA à tomada CC IN 3V do leitor de CD e a uma tomada CA.

2 Prima ■/CHG.

É iniciado o carregamento.

Para remover a pilha seca

Remova a pilha de acordo com a ilustração apresentada em baixo.

Nota sobre a vida útil da bateria recarregável e quando é necessário substituí-la

Se a bateria for nova ou não tiver sido utilizada durante muito tempo, poderá não ser possível carregá-la totalmente.

Nesse caso, carregue a bateria até a indicação “Charging” desaparecer do visor e, em seguida, utilize o leitor até a bateria estar completamente descarregada (será

apresentada a indicação “Low Battery” no visor). Repita este procedimento várias vezes. Se a vida útil da bateria for inferior depois de efectuar este procedimento (cerca de metade de um carregamento normal), substitua a bateria por uma nova bateria recarregável.

Nota sobre a bateria recarregável

Utilize o estojo de transporte da bateria fornecido para proteger a bateria do calor.

Se a bateria recarregável contactar com objectos metálicos, poderá ocorrer um aumento de calor ou um incêndio devido a um curto-circuito.

Utilizar uma pilha seca

Utilize apenas o seguinte tipo de pilha seca para o seu leitor de CD:

• Pilha alcalina LR6 (tamanho AA):

1 Deslize o interruptor OPEN de forma a abrir a tampa do leitor.

2 Abra a tampa do compartimento da pilha localizada dentro do leitor.

3 Introduza a pilha LR6 (tamanho AA) (não fornecida) fazendo corresponder o ⊕ ao diagrama do compartimento da pilha e, em seguida, feche a tampa encaixando-a na posição correcta.

Verificar a energia restante da pilha

A energia restante da pilha é indicada no visor da forma apresentada abaixo. A secção preta do indicador diminui à medida que a energia restante é gasta.

Quando a bateria estiver vazia, substitua-a por uma nova pilha ou carregue a bateria recarregável.

Notas

- O visor apresenta um cálculo aproximado da energia restante da pilha. Por exemplo, uma secção não corresponde necessariamente a um quarto da capacidade da pilha.

- O visor pode aumentar ou diminuir a capacidade indicada relativamente à capacidade efectiva consoante as condições de funcionamento.

Duração da pilha ^1)

Utilizando uma pilha alcalina 2)
	G-PROTECTION“1” “2”
CD áudio	22 20
CD ATRAC 3)	41 38
CD MP3 4)	26 24

Utilizando uma bateria recarregável NH-7WMAA (carregada durante cerca de 5 horas 5)

	G-PROTECTION
	“1” “2”
CD áudio	10	9
CD ATRAC 3)	17 15
CD MP3 4)	12 11

1) Valor medido através da norma JEITA (Japan Electronics and Information Technology Industries Association)
O tempo de reprodução é apresentado em horas aproximadas, utilizando o leitor numa superfície lisa e estável e com a função “POWER SAVE” definida para “ON” ( página 30). Este valor varia consoante a utilização do leitor.
2) Utilizando uma pilha alcalina Sony LR6 (SG) (fabricada no Japão)
3) Gravado a 48 kbps
4) Gravado a 128 kbps
5) O tempo de carregamento varia consoante a utilização da bateria recarregável.

Notas sobre baterias recarregáveis e pilhas secas

• Não carregue as pilhas secas.
• Não coloque quaisquer pilhas no fogo.
• Não transporte pilhas num bolso, etc. com moedas ou outros objectos metálicos. Uma pilha pode gerar calor se o pólo negativo ou positivo entrar acidentalmente em contacto com um objecto metálico.
• Se não utilizar as pilhas durante muito tempo, remova-as.
• Se ocorrer um derramamento da pilha, limpe todo o líquido derramado no compartimento da pilha e coloque pilhas novas. Se o líquido entrar em contacto com a sua pele, lave a pele cuidadosamente.

Ao utilizar um transformador CA

É possível utilizar o leitor alimentado pelo transformador CA sem a pilha.

a DC IN 3V Transformador de CA

a uma tomada AC

1 Ligue o Transformador AC à tomada DC IN 3V do leitor de CD e a uma tomada AC.

Continuação

• Desligue todas as fontes de energia quando o leitor não for utilizado durante um longo período de tempo.
• Utilize apenas o transformador de energia CA fornecido. Se não for incluído um transformador com o leitor, utilize um transformador CA AC-E30HG (indisponível na Austrália). Se utilizar outro transformador CA poderão ocorrer falhas de funcionamento.

Polaridade da tomada

• Não toque no transformador CA com as mãos húmidas.
• Ligue o transformador de CA a uma tomada de corrente de fácil acesso. Se notar algum problema no transformador de CA, desligue-o imediatamente da tomada de corrente.

Reproduzir um CD

1 Deslize o interruptor OPEN para abrir a tampa do leitor.

Ligue previamente os auscultadores/auriculares ao leitor.

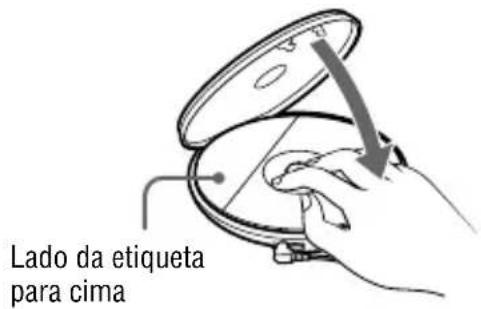

2 Coloque o CD no tabuleiro e feche a tampa.

Lado da etiqueta para cima

3 Prima ▶II/ENTER.

(disco) movimenta-se e o leitor inicia a reprodução.

▶/ENTER

4 Ajuste o volume premindo VOL +/-.

VOL +/- 200

No telecomando (apenas modelos E18, AU2, TW2)

Depois de colocar o CD no tabuleiro no passo2, prima ▶II e ajuste o volume através de VOL +/-.

Remova o CD enquanto prime o pivô localizado no centro do tabuleiro.

Ouvir o CD Utilizando o Suporte das Colunas

1 Deslize o interruptor OPEN para abrir a tampa do leitor.
2 Coloque o CD no tabuleiro e feche a tampa.
3 Ligue o transformador CA ao suporte das colunas fornecido. Em seguida introduza o leitor de CD no suporte até encaixar, alinhando a marca ▼ do leitor com a marca ▲ do suporte. Pressione o leitor para que fique introduzido de forma segura no suporte.

a uma tomada CA Transformador de CA Suporte das colunas a DC IN 3V ① ② ③ Alinhe ▼ com ▲.

4 Defina os interruptores do suporte para "POWER ON" e

A luz de operação acende.

Luz de operação Definir para. Definir para "POWER ON".

5 Prima ▶II/ENTER no leitor.

Será possível ouvir o som proveniente das colunas.

▶I/ENTER

6 Ajuste o volume premindo VOL+/- no leitor.

Remova o leitor de CD do suporte das colunas. Em seguida remova o CD enquanto prime o pivô localizado no centro do tabuleiro.

Para ouvir o CD com os auscultadores ligados ao leitor de CD

No passo 4 de “Ouvir o CD com o suporte das colunas ( page 16), coloque o interruptor do suporte na posição.

Para utilizar o suporte das colunas sem utilizar o transformador CA

1 Introduza a bateria de acordo com o procedimento descrito no tópico “Utilizar uma pilha seca” ( page 12).
2 Coloque o interruptor OFF POWER ON do suporte na posição OFF.
3 Coloque o interruptor Ⓞ/ do suporte na posição
4 Prima ▶II/ENTER no leitor.

Notas

• Não é possível mudar de CDs se o leitor de CD estiver ligado ao suporte das colunas.
• Feche a tampa do leitor de CD de forma segura e, em seguida, introduza o leitor no suporte das colunas.
• Quando transportar o suporte das colunas com o leitor de CD ligado ao suporte, segure tanto o suporte como o leitor de forma cuidadosa.
• Se reproduzir um CD com o leitor ligado ao suporte das colunas, a definição de volume é reposta para a predefinição.
• Ao utilizar o suporte de colunas com o transformador CA, a saída do nível do volume de som das colunas é inferior, dado que o som é emitido sem passar pelo amplificador do suporte.

Continuação

Operações básicas de reprodução (Reproduzir, parar, procurar)

Para Operação
Reproduzir	Reproduzir a partir da primeira faixa	Com o leitor parado, prima ▶II/ENTER sem soltar (▶II no telecomando) até que a reprodução seja iniciada.
Parar	Pausar/Continuar a reprodução depois da pausa	Prima ▶II/ENTER (▶II no telecomando).
	Parar a reprodução	Prima ■ (parar)/CHG (■ no telecomando).
Procurar	Localize o início da faixa actual 1)	Prima ◀◀ uma vez.
	Localize o início das faixas anteriores1)	Prima ◀◀ repetidamente.
	Localize o início da faixa seguinte 1)	Prima ▶▶ uma vez.
	Localize o início das faixas seguintes 1)	Prima ▶▶ repetidamente.
	Retroceda rapidamente 1) 3)	Prima ◀◀ sem soltar.
	Avance rapidamente 1) 3)	Prima ▶▶ sem soltar.
	Avance para os grupos seguintes2)	Prima (grupo) + repetidamente.
	Avance para os grupos anteriores 2)	Prima (grupo) - repetidamente.

1) É possível utilizar durante a reprodução e a pausa.
2) É possível utilizar durante a reprodução de um CD que não seja um CD de áudio.
3) Não é possível utilizar com um ficheiro MP3 gravado num CD-R/CD-RW num formato de escrita de pacote.

Bloquear os controlos (HOLD)

Para evitar a utilização acidental dos controlos durante o transporte do leitor é possível bloquear os controlos.

1 Faça deslizar o interruptor HOLD na parte posterior do leitor na direcção da seta.

A luz HOLD acende se for premido algum botão quando a função HOLD estiver activada.

Para os modelos fornecidos com telecomando:

É possível utilizar a função HOLD para o telecomando e para o leitor (parte posterior) individualmente. Por exemplo, mesmo que a função HOLD esteja activada no leitor é possível utilizar o leitor através do telecomando, excepto se definir também a função HOLD no telecomando.

Para desbloquear os controlos

Faça deslizar o interruptor HOLD na direcção oposta à seta.

Procurar a Sua Faixa/Ficheiro Preferidos

Procurar através da visualização de grupos (Visualização de Ficheiro)

Num CD ATRAC ou MP3, no qual é gravado um número de ficheiros, é possível procurar um ficheiro através da verificação dos nomes dos grupos (excepto num CD de áudio) ou dos ficheiros que estão perto do ficheiro que está a ser reproduzido.

1 Prima SEARCH repetidamente.

Os nomes dos grupos e ficheiros localizados perto do ficheiro actual são apresentados no visor.

2 Prima +ou -para seleccionar um grupo.
3 Prima ∧ ou ∨ para seleccionar um ficheiro.
4 Prima ▶II/ENTER.

O ficheiro seleccionado inicia a reprodução.

Para cancelar a procura

Prima ■.

Continuação

Procurar através da visualização de uma lista de grupos/ficheiros (Visualização de Lista)

É possível procurar uma faixa/ficheiro através da verificação do tipo de formato da origem da música e dos nomes dos grupos e ficheiros.

1 Prima SEARCH repetidamente.

Se reproduzir um CD no qual tenham sido gravados dados áudio de tipos diferentes: O ecrã de selecção do tipo de formato, como “ATRAC ROOT” e “MP3 ROOT”, é apresentado em primeiro lugar. Prima ▶II/ENTER.

2 Prima ∧ ou ∨ para seleccionar um grupo e prima ▶II/ENTER.

3 Prima ∧ ou ∨ para seleccionar um ficheiro.

4 Prima ▶II/ENTER. O ficheiro seleccionado inicia a reprodução.

Para voltar ao ecrã anterior

Prima ◀◀ ou ┌

Para cancelar a procura

Prima ■.

Ver as informações do CD no visor

É possível consultar as informações do CD no visor.

Dependendo da região onde adquiriu o leitor de CD, o idioma predefinido pode não ser “ENGLISH”. Altere a definição LANGUAGE se for necessário ( page 29).

Se estiver a reproduzir um CD MP3 que contenha ficheiros com um controlo ID3, serão apresentadas as informações do controlo ID3. (Se não existir qualquer informação de controlo ID3, é apresentado o nome do ficheiro ou o nome de grupo.) ( page 5)

Notas

• Podem ser visualizados neste leitor os caracteres A-Z, a-z, 0-9 e _.
• Antes de reproduzir um ficheiro, o leitor lê todas as informações de ficheiro e grupo (ou pasta) do CD. É apresentada a mensagem “Reading” (a ler). Consoante o conteúdo do CD, poderá demorar algum tempo até que esta leitura seja concluída.
• Se o ficheiro não pertencer a nenhum grupo, será apresentado “MP3 ROOT” (raiz MP3) no visor.

Para ver informações no visor

Prima DISPLAY/MENU repetidamente.

CD áudio

Número da faixa, tempo de reprodução decorrido (Nome do artista, nome da faixa) 1)

01 01:02

Número total de faixas no CD, tempo restante total do CD, tempo restante da faixa actual 2)

Ecrã de visualização de ficheiro

CD-DA TRACK09 TRACK10

CD ATRAC/CD MP3

Nome do ficheiro, nome do artista 3), número do ficheiro, tempo de reprodução decorrido

Beautiful 023 01:02

Nome do grupo 3), informações de CODEC 4), número total de ficheiros

Blue Ocean/32kbps Total 112

Ecrã de visualização de ficheiro

1) Se estiver a reproduzir um CD de áudio que contenha informações de texto como CD-TEXT, são apresentadas informações entre parêntesis.
2) As visualizações são apresentadas apenas durante a reprodução normal.
3) Durante a reprodução, o “nome do artista” não é apresentado se o disco não possuir informações de controlo ID3. Se a lista de nomes de grupo/nomes de ficheiro for apresentada no visor, “nome do artista” e “nome do grupo” não serão apresentados.
4) São apresentadas as frequências de taxa de bits e de amostragem. Quando estiver a ser reproduzido um ficheiro MP3 com VBR (variable bit rate), será apresentada a mensagem “VBR” no visor em vez de um valor de taxa de bits. Em alguns casos, “VBR” é apresentado durante a reprodução e não imediatamente no início da mesma.

Alterar as Opções de Reprodução (PLAY MODE)

Estão disponíveis várias opções de reprodução, como a selecção das músicas que pretende ouvir e a reprodução das músicas pela sua ordem preferida.

Para obter detalhes sobre as opções de reprodução, consulte 📞 página 23.

Pode também reproduzir músicas repetidamente através das opções de reprodução seleccionadas (reprodução repetitiva, ⑦ página 25).

1 Prima DISPLAY/MENU até que o ecrã do menu seja apresentado.

PLAY MODE •ALL GROUP

3 Após premir ▶II/ENTER, prima ∧ ou ∨ para seleccionar a opção de reprodução.

A predefinição é “ALL” (Todas - reprodução normal).

PLAY MODE ALL •GROUP

4 Prima ▶II/ENTER.

5 Quando a indicação "REPEAT" for apresentada no visor, seleccione "ON" ou "OFF" e prima▶II/ENTER.

Para voltar à reprodução normal

Seleccione “ALL” no menu PLAY MODE.

Visor do leitor de CD Explicação
ALL	Todas as faixas do CD são reproduzidas por ordem de número de faixa. No caso do CD ATRAC/CD MP3, a ordem de reprodução varia consoante a definição “PLAY ORDER” (ordem de reprodução) do menu OPTION.
GROUP	São reproduzidos todos os ficheiros do grupo seleccionado ou de todos os grupos (apenas CD ATRAC/CD MP3) (página 24).
1	A faixa actual é reproduzida uma vez.
SHUFFLE	Todas as faixas do CD são reproduzidas uma vez por ordem aleatória.
GROUP SHUFFLE	Todas as faixas do grupo seleccionado são reproduzidas uma vez por ordem aleatória (apenas CD ATRAC/CD MP3) (página 24).
BOOKMARK	São reproduzidas as faixas às quais foram adicionados Marcadores. A reprodução de faixas com Marcadores é iniciada pela ordem dos números de faixa e não pela ordem pela qual foram adicionados os Marcadores (página 24).
PLAYLIST	São reproduzidas as faixas da lista de reprodução* m3u seleccionada (apenas CD MP3) (página 24).
AUTO RANKING	São reproduzidas as faixas do CD reproduzidas com maior frequência, da 10a à primeira.
RANKING SHUF	É reproduzido um máximo de 32 faixas memorizadas automaticamente pelo leitor como as faixas reproduzidas mais frequentemente.
PROGRAM	É reproduzido um máximo de 64 faixas pela sua ordem preferida (página 25).
INTRO	São reproduzidos uma vez os primeiros dez segundos de todas as faixas que se seguem à faixa actual.

* Uma lista de reprodução m3u é um ficheiro no qual foi codificada uma ordem de reprodução de ficheiros MP3. Para utilizar a função de lista de reprodução, grave ficheiros MP3 num CD-R/CD-RW através de software de codificação que suporte o formato m3u.
Pode reproduzir as 8 primeiras listas (apresentadas por nome de ficheiro) no visor do leitor de CD.

Continuação

Reproduzir grupos

1 Execute os passos 1 e 2 de "Alterar as Opções de Reprodução (PLAY MODE)" ( page 22). No passo 3, seleccione "GROUP" ou "GROUP SHUFFLE" e prima ▶II/ENTER.

2 Prima ^ ou ∨ para seleccionar um grupo.

Se seleccionar um grupo num CD MP3, etc. através da procura em todos os directórios, prima ◀◀◀ ou ▶▶◀.

Se seleccionar um grupo dentro do mesmo directório, prima ou .

3 Prima ▶II/ENTER durante 2 segundos ou mais.

O leitor inicia a reprodução de todas as faixas do grupo seleccionado.

4 Quando a indicação "REPEAT" for apresentada no visor, seleccione "ON" ou "OFF" e prima▶II/ENTER.

Nota

Se o grupo não contiver quaisquer faixas, será apresentada a indicação “Invalid” (não válido) no visor.

Reproduzir as suas faixas preferidas (Reprodução de faixas seleccionadas)

1 Durante a reprodução da faixa à qual pretende adicionar um Marcador, prima ▶II/ENTER até que fique intermitente de forma lenta.

2 Se pretender adicionar um Marcador a duas ou mais faixas, repita o passo 1.

Pode adicionar Marcadores a um máximo de 10 CDs áudio (até 99 faixas para cada CD) e 5 CDs ATRAC CDs/MP3 (até 999 faixas para cada CD).

3 Prima DISPLAY/MENU até que seja apresentado o ecrã do menu.
4 Prima ^ ou ∨ para seleccionar "PLAY MODE" e prima ▶II/ENTER.
5 Prima ∧ ou ∨ para seleccionar "BOOKMARK" e, em seguida, prima ▶II/ENTER.
6 Quando a indicação “REPEAT” for apresentada no visor, seleccione “ON” ou “OFF” e prima▶II/ENTER.

Para remover Marcadores

Durante a reprodução de uma faixa com Marcador, prima sem soltar ▶/ENTER até que desapareça.

Notas

• Se tentar adicionar Marcadores a faixas num 11º CD (num 6º CD ao reproduzir CDs ATRAC/CDs MP3), os Marcadores do CD reproduzido em primeiro lugar serão apagados.
• Todos os Marcadores armazenados na memória serão eliminados caso sejam removidas todas as fontes de alimentação.
• Todos os Marcadores armazenados na memória serão igualmente apagados se continuar a reprodução no leitor com a bateria recarregável quando a mensagem “Low Battery” for apresentada e não carregar a bateria.

Reproduzir as suas listas de reprodução preferidas (reprodução de listas de reprodução m3u)

1 No passo 3 de “Alterar as Opções de Reprodução (PLAY MODE)” ( page 22), seleccione “PLAYLIST”.
2 Prima ∧ ou ∨ para seleccionar uma lista de reprodução.
3 Prima ▶II/ENTER.

Reproduzir faixas pela ordem preferida (reprodução PGM)

1 Com o leitor parado, seleccione "PROGRAM" no passo 3 de "Alterar as Opções de Reprodução (PLAY MODE)" ( página 22) e, em seguida, prima ▶II/ENTER.

Sat. Middle Lak. PROGRAM01 Young Wom

2 Prima ∧ ou ∨ para seleccionar uma faixa e prima ▶II/ENTER sem soltar até que o visor seja alterado.

Ao reproduzir um CD ATRAC/MP3: Pode igualmente seleccionar um ficheiro de outro grupo, premindo ☐ ou -☐

3 Repita o passo 2 para seleccionar ficheiros pela sua ordem preferida.

Pode seleccionar um máximo de 64 faixas. Quando terminar a introdução da faixa nº 64, o número de faixa (CD de áudio)/nome de ficheiro (CD ATRAC/CD MP3) seleccionado em primeiro lugar é apresentado no visor. Se seleccionar 65 faixas ou mais, as faixas seleccionadas em primeiro lugar são apagadas uma a uma.

4 Prima ▶II/ENTER.

A reprodução é iniciada pela ordem seleccionada.

Para verificar o programa

1 Com o leitor parado, seleccione "PROGRAM" no passo 3 de "Alterar as Opções de Reprodução (PLAY MODE) ( page 22) e, em seguida, prima ▶/ENTER.

2 Prima ▶II/ENTER sem soltar até que o visor seja alterado. Sempre que premir ▶II/ENTER, as faixas são apresentadas por ordem de reprodução.

Para cancelar a reprodução PGM

Prima ■.

Reproduzir faixas repetidamente (Reprodução repetitiva)

1 Seleccione "ON" no passo 5 de "Alterar as Opções de Reprodução (PLAY MODE)" ( página 22).

Para voltar à reprodução normal

Seleccione "OFF".

Alterar a Qualidade do Som

Para obter informações sobre a definição de itens SOUND, consulte 27.

Seleccionar a qualidade de som

Pode configurar as definições “EQUALIZER” e/ou “CLEARBASS”. Se configurar ambas as definições em simultâneo, poderá desfrutar de mais som grave com a qualidade pretendida.

1 Prima DISPLAY/MENU até que o ecrã do menu seja apresentado.

3 Após premir ▶▶I/ENTER, prima ∧ ou ∨ para seleccionar o item que pretende definir e prima ▶II/ENTER.

4 Prima ∧ ou ∨ para seleccionar uma opção e prima ▶II/ENTER.

Personalizar a qualidade de som

Pode ajustar a qualidade de som individualmente para cada intervalo de frequência, verificando a forma da onda no visor.

1 Seleccione "EQUALIZER" no passo 3 e "CUSTOM" no passo 4 de "Seleccionar a Qualidade de Som".

É apresentada em primeiro lugar a indicação “Low”.

Existem 3 intervalos de frequência; “Low” (áudio de gama baixa), “Mid” (áudio de gama média) e “High” (áudio de gama alta).

2 Prima ◀◀◀ ou ▶▶▶ durante 2 segundos ou mais para seleccionar o intervalo de frequência.

3 Prima ◀◀ ou ▶▶ repetidamente para seleccionar a forma da onda.

Existem 3 formas armazenadas na memória para cada intervalo de frequência.

Intervalo de frequência

O volume do som pode ser ajustado em 7 níveis.

Volume do som

5 Repita os passos 2 a 4 para ajustar os 2 intervalos de frequência restantes.

6 Prima ▶II/ENTER.

Para voltar ao ecrã anterior

Prima ■.

Para cancelar a operação de ajuste

Prima ■ durante 2 segundos ou mais.

Notas

• Se o som for distorcido pelas definições de som quando aumentar o volume, diminua o volume.
• Se notar uma diferença no volume do som entre a definição de som “CUSTOM” e outras definições de som, ajuste o volume para a sua preferência.

Itens de SOM

Para voltar ao ecrã anterior, prima ■. Para cancelar a operação de configuração, prima ■ durante 2 segundos ou mais.

Item	Opções (●: Predefinição)
EQUALIZER(Definição do equalizador)	● OFF	Qualidade de som normal.
	SOFT Para vocal, atribuindo ênfase à gama média do áudio.
	ACTIVE Sons vivos, atribuindo ênfase às gamas alta e baixa do áudio.
	HEAVY Sons poderosos, atribuindo maior ênfase às gamas alta e baixa do áudio em comparação com o som ACTIVE.
	CUSTOM	Som personalizado (consulte ⓷ página 26 para obter informações).
CLEARBASS(Definição de sons graves)	● OFF	Qualidade de som normal.
	1 Ênfase sobre os sons graves.
	2 Ênfase sobre os sons graves superior a 1.
	3 Ênfase sobre os sons graves superior a 2.

Nota

Se alterar a definição do item EQUALIZER depois de ter definido o item CLEARBASS, a definição do item EQUALIZER terá prioridade.

Se definir tanto o item EQUALIZER como o item CLEARBASS, defina o item EQUALIZER em primeiro lugar.

Alterar as Definições Opcionais

Para obter informações sobre a definição de itens de OPTION, consulte 📋 página 29.

Definir várias funções

Pode definir várias funções, como o idioma do menu e a ordem de reprodução dos grupos/ficheiros.

1 Prima DISPLAY/MENU até que o ecrã do menu seja apresentado.
2 Prima ∧ ou ∨ para seleccionar "OPTION".

OPTION -LANGUAGE AVLS

3 Após premir ▶II/ENTER, prima ∧ ou ∨ para seleccionar o item que pretende definir e prima ▶II/ENTER.
4 Prima ∧ ou ∨ para seleccionar uma opção e prima ▶II/ENTER.

Se estiver a definir “LANGUAGE” (idioma) ou “PLAY ORDER” (ordem de reprodução), repita o passo 3.

Para voltar ao ecrã anterior, prima ■. Para cancelar a operação de configuração, prima ■ durante 2 segundos ou mais.

Itens	Opções (●: Predefinições)
LANGUAGE(Idioma do menu,etc.)	MENU	● ENGLISH	Seleccionar o idioma do texto do menu,mensagens de aviso, etc.As predefinições variam consoante a regiãoem que adquiriu o leitor de CDs.
		FRENCH
		GERMAN
		ITALIAN
		PORTUGUESE
		RUSSIAN
		SPANISH
	TEXT1)	● AUTO	Seleccionar o idioma do CD-TEXT, controloID3, etc.Se seleccionar “AUTO”, será possível ler o texto nos seguintes idiomas.As predefinições variam consoante a regiãoem que adquiriu o leitor de CDs.
		ENGLISH
		FRENCH
		GERMAN
		ITALIAN
		PORTUGUESE
		RUSSIAN
		SPANISH
G-PROTECTION1)(Para evitar falhas no som)	● 1	A proteção contra falhas no som é proporcionada com um som de CD de elevada qualidade.
	2 É proporcionada proteção optimizada contra falhas no som.
AVLS2)(Limitação do volume)	● OFF	O volume pode ser alterado sem limitação do nível do volume.
	ON O volume máximo é limitado para proteger a audição.
TIMER(Desligar o temporizador)	● OFF	O temporizador não está activado.
	1 – 99min	(●) é apresentado no leitor. Pode verificar o tempo de reprodução restante seleccionando esta opção durante a reprodução.Prima ∧ ou ∨ repetidamente para aumentar ou diminuir o tempo em 5 minutos, ou continue a premir ∧ ou ∨ para aumentar ou diminuir o tempo em 1 minuto. A predefinição é “10 min”.
BEEP(Som de operação)	● ON	É utilizado um aviso sonoro quando utilizar o leitor.3)
	OFF O aviso sonoro é desligado.
SEAMLESS1)4)(Reproduzir as faixas de forma contínua)	● OFF	O CD é reproduzido da forma gravada no disco, incluindo os intervalos entre as faixas.
	ON O CD é reproduzido sem espaço entre as faixas.
POWER SAVE(Poupar energia)	● OFF	A função POWER SAVE não funciona.
	ON A definição de itens SOUND não é aplicada.
PLAY ORDER1)(Ordem de reprodução)	TRACK	● NORMAL	Reproduzir a fonte de música pela ordem de gravação.
		ID3TAG TNO	Reproduzir pela ordem do número de controlo ID3.
		FILE NAME Reproduzir pela ordem alfabética dos nomes dos ficheiros.
	GROUP	● OFF	Reproduzir a fonte de música pela ordem de gravação.
		ON	Reproduzir a fonte de música pela ordem dos nomes dos grupos.
CD-EXTRA1)5)(Reprodução por formato de disco)	● OFF	Definir para “OFF” desde que seja possível reproduzir o CD normalmente.
	ON Se não conseguir reproduzir um CD-Extra, defina esta opção para “ON”. Pode agora reproduzir o CD.

1) Apenas é possível definir esta configuração com o leitor parado.

2) AVLS é uma abreviatura de Automatic Volume Limiter System (Sistema limitador de volume automático).

3) Ao utilizar o suporte de colunas, o aviso sonoro não é emitido.

4) Esta função está disponível apenas para CDs ATRAC.

5) Esta função funciona apenas com CDs de áudio e CDs CD-Extra.

Notas

- Mesmo com a “G-PROTECTION” definida para “2”, poderão ocorrer falhas no som se:

- o leitor de CD for afectado por um choque contínuo mais forte do que o previsto,

– for reproduzido um CD sujo ou riscado, ou

- no caso dos CD-Rs/CD-RWs, for reproduzido um disco de fraca qualidade ou existir um problema com o dispositivo de gravação original ou com o software de aplicação.

- Mesmo com “SEAMLESS” definido para “ON”, as faixas poderão não ser reproduzidas de forma contínua, dependendo da gravação da música original.

Ligar Outros Dispositivos ao Suporte das Colunas

Pode desfrutar de música através da ligação de outros dispositivos, como um leitor MD ou um computador pessoal. Consulte o manual de instruções incluído com o dispositivo que pretende ligar.

Certifique-se que desliga todos os dispositivos antes de estabelecer as ligações.

para AUX IN Cabo de ligação (minijack, não fornecido) à tomada de auscultadores Gravador MiniDisc, computador pessoal, etc.

Defina os interruptores do suporte de carregamento para "POWER ON" e

Ajuste o volume utilizando o controlo de volume do dispositivo ligado.

Nota

• Antes de reproduzir música, diminua o volume do dispositivo ligado para evitar danificar o suporte das colunas.
• Ligue o suporte das colunas à tomada dos auscultadores dos dispositivos ligados. Não ligue o suporte das colunas à tomada LINE OUT (saída de linha) de um dispositivo ligado.
• Se utilizar a tomada AUX IN do suporte das colunas para ligar outro dispositivo enquanto reproduz o CD ligado ao suporte das colunas, o som do dispositivo ligado será misturado com o som do CD.

Resolver Problemas

Se algum problema persistir depois de verificar estes sintomas, entre em contacto com o agente Sony mais próximo.

Alimentação

Sintoma Causa e/ou acção de correção
Não é possível carregar a bateria recarregável.	→ A bateria recarregável não está introduzida no compartimento da bateria. Introduza a bateria recarregável ( page 10).→ Premiu ■ no telecomando. Com o leitor parado, prima ■/CHG no leitor de CD*.→ O leitor de CD não está colocado correctamente no suporte de carregamento. Ligue o terminal da parte posterior do leitor ao terminal do suporte das colunas de forma segura ( page 11).

* Apenas modelos E18, AU2, TW2

Som

Sintoma Causa e/ou acção de correção
O volume não aumenta mesmo que prima VOL + repetidamente.	→ “AVLS” está definido para “ON”. Defina-o para “OFF” ( page 29).
Não é reproduzido nenhum som ou é reproduzido apenas ruído.	→ Ligue firmemente as tomadas dos auscultadores/auriculares.→ As tomadas estão sujas. Limpe periodicamente as tomadas dos auscultadores/auriculares com um pano seco e suave.
Há um ruído estridente proveniente do CD.	→ Feche firmemente a tampa do compartimento da pilha ( page 10).
Não é possível configurar itens de SOUND.	→ “POWER SAVE” está definido para “ON”. Defina esta função para “OFF” (página 30).
Ao utilizar o suporte de colunas, não é possível ouvir som nos auscultadores.	→ O interruptor ( / / ) está definido para ( ). Defina-o para ( )

Operação/Reprodução

Sintoma Causa e/ou acção de correção
O tempo de reprodução é demasiado curto. O CD não é reproduzido.	→ Verifique se está a utilizar uma pilha alcalina e não uma pilha de manganésio.→ Substitua a pilha seca por uma nova pilha alcalina LR6 (tipo AA) ( Portuguese página 12).→ Carregue e descarregue a bateria recarregável várias vezes ( Portuguese página 12).
Não é possível reproduzir algumas faixas.	→ Tentou reproduzir ficheiros guardados num formato que não é compatível com este leitor (fágina 5).→ Altere a definição de “CD-EXTRA” no menu OPTION. Pode reproduzir o CD (fágina 30).
É apresentada a indicação “Low Battery” no visor e o CD não é reproduzido.	→ A bateria recarregável encontra-se totalmente vazia. Carregue a bateria (fágina 10).→ Substitua a pilha seca por uma nova pilha alcalina LR6 (tipo AA) (fágina 12).
É apresentada a indicação “Hi DC in” no visor.	→ Está a ser utilizado um transformador CA com um nível superior ao fornecido ou recomendado. Utilize apenas o transformador CA fornecido ou o cabo para a bateria do carro recomendado em “Acessórios Opcionais” (fágina 36).
O CD não é reproduzido ou a indicação “No Disc” é apresentada no visor quando um CD é introduzido no leitor.	→ O CD está sujo ou danificado. Limpe o CD ou nude de CD.→ Verifique se o CD foi introduzido com a etiqueta para cima (fágina 15).→ Ocorreu condensação de humidade. Não utilize o leitor de CD durante algumas horas até que a humidade evapore.→ Feche firmemente a tampa do compartimento da pilha (fágina 10).→ Certifique-se de que a pilha está correctamente introduzida (fágina 10).→ Ligue o transformador CA a uma tomada CA de forma segura (fágina 13).→ Prima ▶II/ENTER um ou mais segundos depois do Transformador AC ter sido ligado.→ O CD-R/CD-RW introduzido no leitor está em branco.→ Existe um problema com a qualidade do CD-R/CD-RW, com o dispositivo de gravação ou com o software de aplicação.
A luz HOLD fica intermitente no leitor quando prime um botão e o CD não é reproduzido.	→ Os botões estão bloqueados. Deslize o interruptor HOLD para trás (fágina 19).
A reprodução começa a partir do ponto em que parou (função de continuação).	→ A função de continuação está activada. Para iniciar a reprodução a partir da primeira faixa, prima ▶II/ENTER sem soltar (▶II no telecomando) com o leitor parado até que a primeira faixa seja reproduzida, ou abra a tampa do leitor (fágina 18). Em alternativa, remova todas as fontes de alimentação e, em seguida, introduza a pilha ou ligue novamente o transformador CA.
Durante a reprodução de um CD ATRAC ou de um CD MP3, o CD não gira mas o som é reproduzido normalmente.	→ Este leitor foi concebido para interromper a rotação dos CDs ATRAC ou MP3 durante a reprodução para reduzir o consumo de energia. Esta situação não corresponde a uma falha no funcionamento.

Continuação

Sintoma Causa e/ou acção de correção
A mensagem “No File” é apresentada após premir ▶II/ENTER ou quando a tampa do leitor é fechada.	→ Não existem ficheiros ATRAC3plus/MP3 no CD-R/CD-RW.→ Está a ser utilizado um CD-R/CD-RW cujos dados foram apagados.→ O CD está sujo.
O ecrã LCD é difícil de ver ou torna-se lento.	→ Está a utilizar o leitor de CD a uma temperatura demasiado elevada (acima de 40°C) ou demasiado baixa (abaixo de 0°C).À temperatura ambiente, o visor volta à condição de funcionamento normal.
Apesar de não ter seleccionado “BOOKMARK,” (Marcador) fica intermitente.	→ Se tiver seleccionado uma opção de reprodução diferente de “BOOKMARK,” (Marcador) fica intermitente.
A reprodução foi subitamente interrompida.	→ Foi definido o temporizador. Altere a definição de “TIMER” para “OFF” (Página 29).→ A bateria recarregável ou a pilha seca estão gastos. Carregue a bateria recarregável (Página 10) ou substitua a pilha seca por uma nova pilha alcalina LR6 (tipo AA) (Página 12).
Não é possível utilizar o leitor de CD e é apresentada uma sequência de 8 números ou letras no visor do leitor de CD.	→ Este fenómeno pode ocorrer dependendo do CD que estiver a utilizar. Remova todas as fontes de alimentação e, em seguida, introduza a pilha ou ligue novamente o transformador CA.Tente utilizar o leitor novamente. Se o problema persistir, consulte o agente Sony mais próximo.

Outras características

Sintoma Causa e/ou acção de correção
Quando fecha a tampa do leitor de CD, o CD inicia a rotação.	→ O leitor está ler as informações do CD, não há um problema no funcionamento.
Não é possível utilizar o leitor CD devidamente através do telecomando. *	→ Os botões do leitor estão premidos por engano.→ O telecomando não está ligado de forma correcta.

* Apenas modelos E18, AU2, TW2

Manutenção

Para limpar a caixa

Utilize um tecido suave levemente humedecido em água ou numa solução de detergente suave. Não utilize álcool, benzina ou diluente.

Para limpar o terminal

Limpe periodicamente o terminal de ligações do suporte das colunas com um pedaço de algodão ou com um tecido seco, conforme ilustrado abaixo.

Comprimento de onda: λ = 770 - 800 nm

Duração da emissão: Contínua

Saída de laser: inferior a 44,6 μW

(Esta saída é o valor medido a uma distância de 200 mm da superfície da lente da objectiva no bloco óptico com uma abertura de 7 mm.)

Conversão D-A

Controlo "time-axis" de quartzo de 1 bit

Frequência de resposta

20 - 20 000 Hz ^+1_-2 dB (medição da JEITA)

Saída (com nível de entrada de 3 V)

Aprox. 5 mW + Aprox. 5 mW a 16 Ω

(Aprox. 1,5 mW + Aprox. 1,5 mW a 16Ω)*

*Para clientes Europeus

Requisitos de alimentação

• Pilha LR6 (tipo AA): 1,5 V CC × 1
• Bateria recarregável Sony NH-7WMAA: 1,2 V CC × 1
• Transformador CA (tomada CC IN 3 V): 220 V, 50 Hz (Modelo para a China) 120 V, 60 Hz (Modelo para o México)

Suporte das colunas

Secção das colunas

Sistema das colunas: 36 mm (diâmetro)

Impedância: 6Ω

Potência de entrada avaliada: 0,45 W

Potência de entrada máxima: 0,65 W

Secção do amplificador

Saída avaliada: 0,45W + 0,45W (10% T.H.D., 1kHz, 6Ω)

Dimensões (l/a/p) (excluindo as peças projectadas e os controlos)

Leitor de CD: Aprox. 137,8 × 30,9 × 137,8 mm

Suporte das colunas: Aprox. 258,4 × 97,5 × 138,0 mm

Peso (excluindo acessórios)

Leitor de CD: Aprox. 178 g

Suporte das colunas: Aprox. 290g

Patentes dos EUA e de outros países licenciadas pela Dolby Laboratories.

Design e características técnicas sujeitas a alterações sem aviso prévio.

Acessórios Opcionais

Transformador CA *	AC-E30HG
Sistema de colunas activas	SRS-Z1SRS-Z30
Cabo de ligação à bateria do carro	DCC-E345
Cabo de ligação à bateria do carro com pacote de ligação para o carro	DCC-E34CP
Pacote de ligação ao carro	CPA-9C
Cabo de ligação	RK-G136
Auscultadores (excepto para clientes em França)	MDR-EX71SLMDR-G04SLMDR-J20SP
Auriculares (para clientes em França)	MDR-E808LP

* As especificações dos transformadores CA podem variar consoante cada zona. Verifique a voltagem local e o formato da tomada antes de comprar.

O agente Sony pode não comercializar alguns dos acessórios indicados acima.

Contacte o seu agente para obter informações pormenorizadas sobre os acessórios disponíveis no seu país/zona.

Índice Remissivo

Símbolos

(Bateria) 11, 12

(disco) 15

1 23

Acessórios opcionais 36

ACTIVE 27

ALL 23

ATRAC3plus 5

Auriculares 8

AUTO RANKING 23

AVLS 29

B

Bateria recarregável 8,10

BEEP 29

BOOKMARK 23,24

C

CD-Extra 5

CD-EXTRA 30

CD-ROM (SonicStage) 8

CD-TEXT 21

CD ATRAC 5

CD MP3 5

CLEARBASS 26, 27

Controlo ID3 20

CUSTOM 27

D

Duração da pilha 13

E

EQUALIZER 26, 27

Estojo de transporte da pilha 8

F

FAIXA 30

Formato CD-DA 5

Função HOLD 19

G

GROUP SHUFFLE 23, 24

G-PROTECTION 29

GROUP 23, 24, 30

Grupo 6

H

HEAVY 27

|

INTRO 23

L

LANGUAGE 29

Leitor de CD 9

M

MENU 29

0

OPTION 29

P

Parar 18

Pausa 18

Pilha seca 12

PLAYLIST 23

PLAY MODE 22

PLAY ORDER 30

POWER SAVE 30

Procura 18

PROGRAM 23,25

R

RANKING SHUF 23

Reprodução 18

Reprodução de lista de reprodução m3u 24

Reprodução repetitiva 25

s

SEAMLESS 29

SHUFFLE 23

SOFT 27

SonicStage 4

SOUND 27

Suporte das colunas 16, 31

suporte das colunas 8

T

TEXT 29

TIMER 29

Tampa do compartimento da bateria 10, 12

Telecomando 8

Transformador CA 8

V

Visor 10

Visualização de ficheiro 19

Visualização de lista 20
