MANUAL DE UTILIZADOR HND 107GS HOOVER

2. a alimentação de corrente de que

dispõe é suficiente para fazer frente ao consumo indicado na placa de características da sua máquina. ATENÇÃO ! Aeficácia da segurança fica, assim, subordinada à correcta ligação à terra da instalação eléctrica de sua casa. Em caso de ausência de uma ligação adequada à terra, notará que, quando tocar nas peças metálicas da sua máquina, sentirá uma ligeira descarga de energia eléctrica, provocada pela presença de um supressor de interferências rádio. O fabricante declina toda e qualquer responsabilidade por quaisquer danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina. Este aparelho está em conformidade com as Directivas Europeias 73/23/EEC e 89/336/EEC, substituídas pelas 2006/95/EC e 2004/108/EC, e respectivas alterações posteriores.

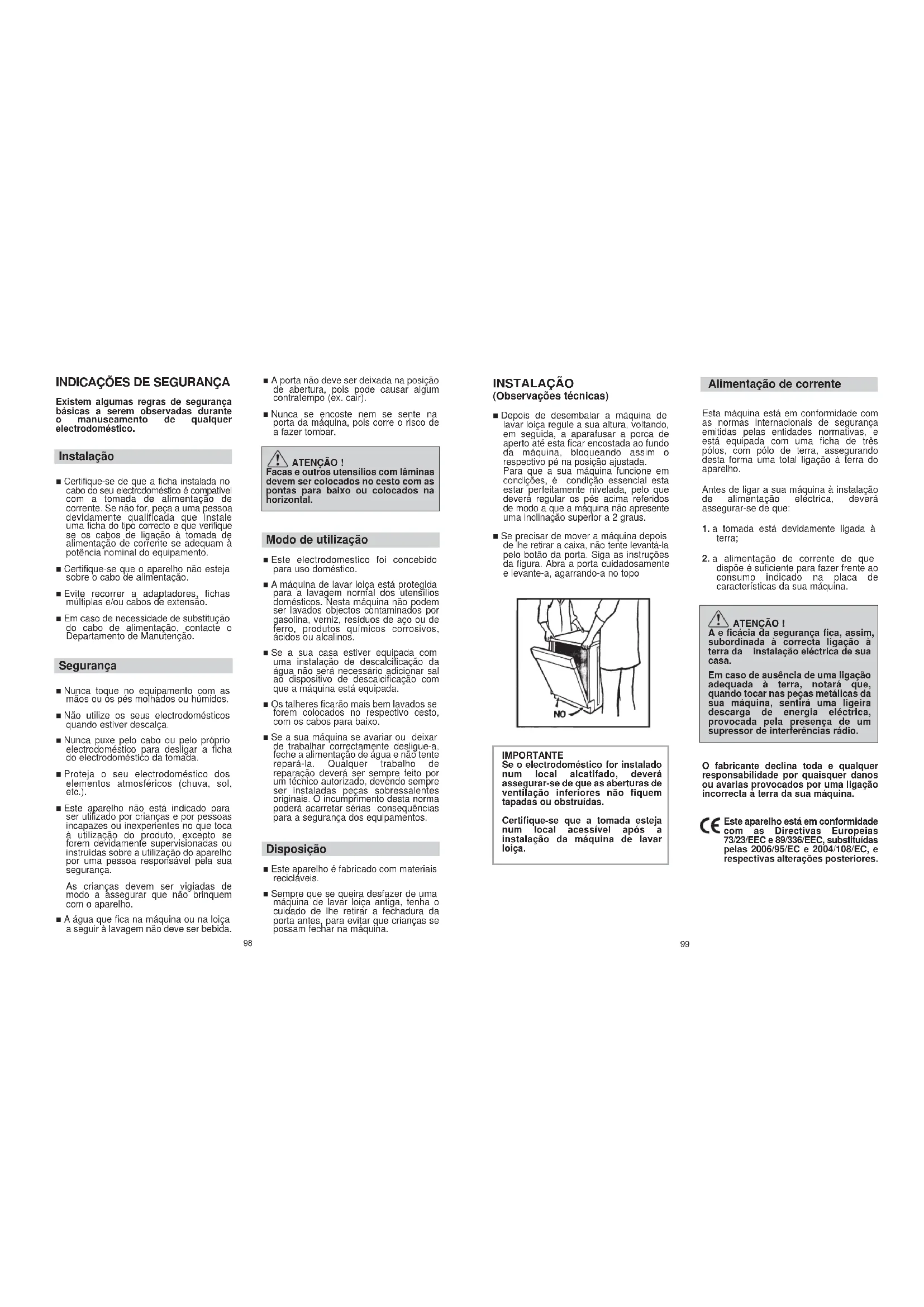

Existem algumas regras de segurança básicas a serem observadas durante o manuseamento de qualquer electrodoméstico. Instalação ■ Certifique-se de que a ficha instalada no cabo do seu electrodoméstico é compatível com a tomada de alimentação de corrente. Se não for, peça a uma pessoa devidamente qualificada que instale uma ficha do tipo correcto e que verifique se os cabos de ligação à tomada de alimentação de corrente se adequam à potência nominal do equipamento. ■ Certifique-se que o aparelho não esteja sobre o cabo de alimentação. ■ Evite recorrer a adaptadores, fichas múltiplas e/ou cabos de extensão. ■ Em caso de necessidade de substitução do cabo de alimentação, contacte o Departamento de Manutenção. Segurança ■ Nunca toque no equipamento com as mãos ou os pés molhados ou húmidos. ■ Não utilize os seus electrodomésticos quando estiver descalça. ■ Nunca puxe pelo cabo ou pelo próprio electrodoméstico para desligar a ficha do electrodoméstico da tomada. ■ Proteja o seu electrodoméstico dos elementos atmosféricos (chuva, sol, etc.). ■ Este aparelho não está indicado para ser utilizado por crianças e por pessoas incapazes ou inexperientes no que toca à utilização do produto, excepto se forem devidamente supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas de modo a assegurar que não brinquem com o aparelho. ■ A água que fica na máquina ou na loiça a seguir à lavagem não deve ser bebida. ■ A porta não deve ser deixada na posição de abertura, pois pode causar algum contratempo (ex. cair). ■ Nunca se encoste nem se sente na porta da máquina, pois corre o risco de a fazer tombar. ATENÇÃO ! Facas e outros utensílios com lâminas devem ser colocados no cesto com as pontas para baixo ou colocados na horizontal. Modo de utilização ■ Este electrodomestico foi concebido para uso doméstico. ■ A máquina de lavar loiça está protegida para a lavagem normal dos utensílios domésticos. Nesta máquina não podem ser lavados objectos contaminados por gasolina, verniz, resíduos de aço ou de ferro, produtos químicos corrosivos, ácidos ou alcalinos. ■ Se a sua casa estiver equipada com uma instalação de descalcificação da água não será necessário adicionar sal ao dispositivo de descalcificação com que a máquina está equipada. ■ Os talheres ficarão mais bem lavados se forem colocados no respectivo cesto, com os cabos para baixo. ■ Se a sua máquina se avariar ou deixar de trabalhar correctamente desligue-a, feche a alimentação de água e não tente repará-la. Qualquer trabalho de reparação deverá ser sempre feito por um técnico autorizado, devendo sempre ser instaladas peças sobressalentes originais. O incumprimento desta norma poderá acarretar sérias consequências para a segurança dos equipamentos. Disposição ■ Este aparelho é fabricado com materiais recicláveis. ■ Sempre que se queira desfazer de uma máquina de lavar loiça antiga, tenha o cuidado de lhe retirar a fechadura da porta antes, para evitar que crianças se possam fechar na máquina.101 Ligação ao sistema de esgoto de água ■ Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o cuidado de não deixar que a mangueira fique torcida (fig. 4). ■ O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm, devendo ficar a uma altura mínima do chão de 40 cm. ■ Recomendamos a utilização de sifões anti-odores (fig. 4 X). ■ Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de 2,5 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma altura superior a 85 cm do chão. A extensão da mangueira é fornecida pelo serviço Após Venda. ■ A extremidade curva da mangueira de esgoto poderá ser apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o programa de lavagem, deverá sempre certificar-se de que a extremidade da mangueira não se encontra dentro de água. Vide a fig. 4 Y). ■ Sempre que a máquina seja instalada sob uma bancada continua a curva deverá ser fixada imediatamente abaixo da bancada, num ponto o mais alto possível (fig. 4 Z). ■ Ao proceder à instalação da máquina certifique-se sempre de que nem a mangueira de entrada de água nem a de esgoto de água fiquem dobradas ou torcidas.

Ligação à rede de alimentação de água IMPORTANTE Os acessórios devem estar ligados à torneira da água, usando mangueiras novas. As mangueiras não devem ser reutilizadas. ■ As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a esquerda, como para a direita. IMPORTANTE A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água fria, como de água quente, desde que esta não atinja uma temperatura superior a 60°C. ■ A pressão da água deve estar entre 0,08 e 0,8 MPa. Se a água estiver abaixo de minimo, contacte o nosso serviço de assistência técnica. ■ A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser possível cortar a alimentação de água sempre que a máquina não estiver em funcionamento (fig. 1 B). ■ A máquina de lavar dispõe de um tubo de ligação roscado de 3/4" (fig. 2). ■ A mangueira de admissão “A” deve ser aparafusada à torneira de alimentação de água “B” com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado. O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água. ■ Se for necessário prolongar a mangueira de entrada de água deverá utilizar uma peça de prolongamento com um comprimento de 2,5 m. A extensão da mangueira é fornecida pelo serviço Após Venda. ■ Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de um filtro “D” (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual deverá ser montado entre a torneira de alimentação de água “B” de 3/4" e a mangueira de entrada de água “A”, de modo a que a anilha de borracha “C” fique entre eles (fig. 3).

■ Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a água durante alguns minutos antes de ligar as mangueiras de admissão de água da máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam entupir o filtro de admissão de água.COLOCAÇÃO DO SAL

■ No fundo da máquina existe um reservatório para o sal, que serve para regenerar o sistema de descalcificação. ■ É importante que utilize apenas o sal próprio para máquinas de lavar loiça, outros tipos de sal contêm pequenas quantidades de partículas insolúveis, que a longo prazo podem afectar e deteriorar a acção do amaciador. ■ Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar a respectiva tampa, e encher então o reservatório. ■ É natural que, durante esta operação, transborde uma pequena quantidade de água; continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher. Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a aparafusar a tampa. ■ Depois de colocar o sal, é aconselhável fazer um programa de lavagem completo, ou um ENXAGUAMENTO A FRIO. A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos, de acordo com a regulação ajustada para a unidade amaciadora da água. IMPORTANTE Quando a máquina é posta em funcionamento pela primeira vez, depois de ter enchido completamente o reservatório de sal é necessário juntar água até o conteúdo do reservatório transbordar. Esta operação, porém, só deverá ser efectuada quando a máquina for posta em funcionamento pela primeira vez.

Indicador da quantidade de sal Alguns modelos dispõem de um indicador luminoso que assinala o consumo de sal. Este indicador iluminar-se-á segundo um dos dois sistemas abaixo indicados: ■ um indicador luminoso no painel de controlo que se ilumina quando é necessário voltar a colocar sal na máquina; ■ a tampa do reservatório de sal tem um indicador móvel de cor verde (fig. 1 a) que se mantém visível enquanto o sal contido no reservatório for suficiente para a regeneração da água. Quando a superfície verde estiver metida para dentro da tampa será necessário colocar mais sal na máquina. Outros modelos estão equipados com uma tampa opaca (fig. 1 b); nesse caso, deverá proceder periodicamente à verificação do nível de sal, de acordo com a regulação ajustada para a unidade amaciadora da água. IMPORTANTE Em geral, o aparecimento de manchas brancas na loiça é um sinal importante de que é necessário colocar mais sal na máquina. Fig. 1

MODULARES Justaposição ■ A altura desta máquina (85 cm) foi estudada de modo a permitir a justaposição perfeita da máquina entre equipamentos já existentes, nas modernas cozinhas modulares. A altura dos pés da máquina pode ser regulada, a fim de permitir o juste da posição correcta. ■ O topo da máquina, feito de laminado de alta resistência, não carece de qualquer cuidado especial, pois é à prova de calor, de nódoas e de abrasão (fig. 5). Abertura da porta Introduza a sua mão na cavidade e puxe. Se a máquina for aberta durante o seu funcionamento, é automaticamente activado um dispositivo eléctrico de segurança que suspende imediatamente todas as funções da máquina. IMPORTANTE Para que a máquina possa funcionar devidamente, dever-se-á evitar abrir a porta da máquina durante o funcionamento da mesma. Fecho da porta da máquina Introduza os cestos para a loiça na máquina. Assegure-se de que ambos os braços rotativos de lavagem se podem movimentar livremente, não ficando o seu movimento obstruído por talheres, loiça ou tachos e panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar bem fechada. Incorporação (Quando a máquina for instalada por baixo de uma bancada de trabalho) ■ As cozinhas modernas dispõem normalmente de uma bancada de trabalho única, sob a qual se introduzem os móveis básicos e os electrodomésticos. Nesse caso, basta retirar o topo (bancada de trabalho) da sua máquina, desaparafusando, para o efeito, os parafusos situados por baixo da extremidade posterior do topo (fig. 6a). IMPORTANTE Depois de remover a bancada, TEM de voltar a aparafusar os parafusos por baixo da borda traseira da bancada (fig. 6b). ■ A máquina passará então a ter uma altura de 82 cm, conforme estipulado nas normas internacionais (ISO), encastrando-se perfeitamente sob a bancada de trabalho contínua da cozinha (fig. 7). Adaptação de painéis (para alguns modelos) Os perfis existentes à volta da porta permitem a montagem de painéis decorativos, com uma espessura máxima de 5 mm, com as seguintes dimensões: Largura: 591 mm ± 1 Altura: 597 mm ± 1

SUPERIOR (só nos modelos preparados para esse efeito) Se usa habitualmente pratos com um diâmetro entre os 27 cm e os 31 cm, coloque-os no cesto inferior, depois de ter previamente colocado o cesto superior na posição mais alta, para o que deverá proceder da seguinte forma (acordando para os modelos): Tipo “A”:

1. Rode os dispositivos de fixação

anteriores “A” para fora;

2. Retire o cesto e volte a montá-lo na

fixação “A” na posição original. Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta. Tipo “B”:

levante-o para cima (fig. 1). Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta. AJUSTE O CESTO PARA UMA POSIÇÃO INFERIOR:

1. Aperte o cesto para ambos os lados e

levante-o levemente para cima (fig. 2a);

2. Calmamente coloque a posição correcta

(fig. 2b). N. B. : NUNCA LEVANTE NEM BAIXE O CESTO POR UM LADO SÓ (fig. 3). Atenção: É aconselhável ajustar o cesto, antes de o carregar. Tipo “A” Tipo “B”

CARREGAMENTO DA MÁQUINA Como usar o cesto superior ■ O cesto superior dispõe de duas prateleiras móveis, presas às partes laterais do cesto, e que podem ser colocadas em duas posições: ao alto ou deitadas. Quando estão deitadas estas duas prateleiras podem ser utilizadas para colocar chávenas de chá ou de café, facas e talheres de cozinha. Os copos de pé podem ser pendurados nas extremidades das prateleiras com toda a segurança. Por baixo destas prateleiras podem ser colocados copos, chávenas, pires e pratos de sobremesa. ■ Os pratos de sopa e os pratos rasos poderão ser colocados com as prateleiras ao alto. Os pratos deverão ser colocados na vertical, com a parte de trás virada para o fundo da máquina, devendo ser deixado espaço suficiente entre os pratos para que a água circule livremente. ■ A fim de tirar o melhor proveito possível da capacidade do cesto será aconselhável colocar os pratos do mesmo tamanho uns ao pé dos outros. ■ Os pratos tanto poderão ser colocados numa fila única (fig. 1) como em duas filas (fig. 2). ■ Os pratos maiores (com um diâmetro de aproximadamente 270 mm) deverão ser colocados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto na máquina. ■ As saladeiras e outras taças ou caixas de plástico deverão também ser colocadas no cesto superior. Convém colocá-las de modo a que os jactos de água não as virem. ■ O cesto superior foi concebido de modo a proporcionar uma grande flexibilidade de utilização, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30 copos em cinco filas ou uma carga mista. Um carregamento diário standard é representado nas figuras 1 e 2. Cesto superior (fig. 1) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa Cesto superior (fig. 2) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires Como usar o cesto inferior ■ No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno, terrinas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de cozinha (conchas, colheres de pau, etc.). ■ Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo. Coloque o recipiente para os talheres no cesto inferior da máquina (fig. 6), assegurando-se de que não esteja a impedir o movimento dos braços rotativos. D = Pires E = Chávenas F = Copos E = Chávenas G = Copos H = Cesto de um compartimento para talheres

F107 Cesto inferior (fig. 2)H = 8 + 4 pratos de sopaI = 12 pratos rasosL = 6 + 6 pratos de sobremesaM = TravessaN =TalheresCesto superior (fig. 1)A =5 + 5 + 2 coposB = 12 piresC =4 + 6 + 2 chávenas D =Taça pequenaE =Taça médiaF =Taça grandeG =1 + 1 colheres grandes INFORMAÇÕES PARA OS LABORATÓRIOS DE ENSAIO Programa comparativo geral (Normas EN 50242)(vide selecção de programas)1. Posição do cesto superior: inferior2. Carga normal3. Regulação do abrilhantador: 612 Local geral de carga (Normas EN 50242) O modo correcto de carregar é representado, na figura 1 para o cesto superior, na figura 2 para o cesto inferior e na figura 3 para o cesto para talheres. Cesto para talheres (fig. 3)Coloque os talheres como a figuraapresenta.5 = Colheres6 = Concha de sopa7 =Garfo para servir1 = Facas2 =Garfos3 = Colheres de sobremesa4 = Colheres de chá

■ O cesto inferior é fornecido com uma grelha central ajustável (fig. 3 e 4). A nova grelha permite fixar a loiça,mesmo quando o tamanho e/ou formatodos pratos não é standard. - POSIÇÃO “A”: para uma carga standard,ou cargas que excluam panelas,saladeiras ou semelhantes.- POSIÇÃO “B”: para pratos que, apesardo tamanho standard, têm um formatoparticular (muito profundos, quadradosou sem rebordo, etc.). - POSIÇÃO “C”: para pratos rasos mais largos e/ou para pratos com formatosnão standard (hexagonal, oval, pratosde pizza etc.).■ Os pratos de dimensões mais pequenas,como os que são utilizados para assobremesas, por exemplo, têm de sercolocados no cesto inferior, tal como émostrado da figura 5, com a aba desuporte colocada de modo a ficar voltadapara fora ("B").Já quando no cesto forem colocadospratos de dimensões normais oumaiores, a aba tem de ficar colocada naposição ("A").ATENÇÃO!Se os pratos de dimensões maispequenas forem colocados no cesto coma aba de suporte na posição incorrecta,os pratos interferem com o braçorotativo inferior, impedindo-o de rodar.Um carregamento diário standard érepresentado na figura 6.Cesto inferior (fig. 6)A = Panela de tamanho médioB = Panela de tamanho grande C = Frigideira, pratos de ir ao fornoPara se obterem os melhores resultadosde lavagem é condição essencial carregara loiça na máquina de forma correcta eracional.IMPORTANTEO cesto inferior tem um dispositivode segurança para prevenir a suaextracção, especialmente quandoestá cheio de loiça.Deverá retirar esse cesto, quandocolocar o sal, ou quando limpar ofiltro numa manutenção regular.Cesto para talheresO cesto para talheres é composto por duaspartes destacáveis que possibilitam váriostipos de carregamento dos talheres. Asduas partes podem ser separadasdeslizando a secção esquerda em sentidocontrário da secção direita.O cesto superior para talheres pode serremovido para lhe proporcionar váriasopções de carga.D = TampasE = Terrinas, travessasF =TalheresG =Taça pequena

ATENÇÃO!Antes de carregar o cesto inferior, por favorremova a grelha central ajustável.4. Quantidade de detergente:- 8 g directamente no interior da máquina;- 22 g no compartimento do detergente.COLOCAÇÃO DO DETERGENTE O detergente IMPORTANTE É de grande importância utilizar um detergente específico para máquinas de lavar loiça, quer seja em pó, líquido ou em forma de pastilhas. Os detergentes que não são adequados para as máquinas de lavar loiça (como, por exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da máquina. Enchimento do compartimento para o detergente O recipiente para o detergente para a lavagem encontra-se do lado de dentro da porta (fig. A "2"). Se, por qualquer motivo, a tampa do recipiente ficar fechada, para a abrir basta agir sobre o botão de fecho (A). No fim dos programas de lavagem a tampa fica sempre aberta, pronta para a utilização seguinte. ATENÇÃO! Quando colocar loiça no cesto inferior, certifique-se que os pratos ou outras peças de loiça não obstroem a gaveta do detergente. A dose de detergente pode variar em função do grau de sujidade e do tipo de loiça a lavar. Em geral, recomendamos a utilização de 20 ÷ 30 g de detergente na secção de lavagem do compartimento do detergente (B).

Depois de colocar o detergente no seu compartimento, feche a tampa, empurrando primeiro (1) e depois pressionando para baixo (2) até ouvir um ruído. Como os detergentes não são todos iguais, consulte também as instruções inscritas na embalagem do detergente. Recordamos que uma quantidade insuficiente de detergente provoca uma má remoção da sujidade, enquanto que uma quantidade excessiva de detergente, além de não melhorar os resultados da lavagem, representa um desperdício. IMPORTANTE A utilização das quantidades adequadas de detergente - nem detergente em excesso nem detergente a menos - representa um contributo para a defesa do meio ambiente.

Detergente em pastilhas Os detergentes em pastilhas produzidos por diferentes fabricantes caracterizam-se por velocidades de dissolução também diferentes pelo que, durante os programas curtos, alguns detergentes em pastilhas podem não ser totalmente eficazes por não se dissolverem completamente. Se optar por utilizar produtos deste tipo, o fabricante da sua máquina de lavar loiça recomenda que seleccione programas mais compridos, para garantir uma utilização completa do detergente. IMPORTANTE Para obter resultados de lavagem satisfatórios, as pastilhas TÊM de ser colocadas na secção de lavagem do compartimento para o detergente, NÃO DEVENDO ser directamente colocadas na cuba. Detergentes concentrados Os detergentes concentrados, com uma alcalinidade reduzida e com enzimas naturais, em conjunto com os programas de lavagem a 50°C, caracterizam-se por um impacto mais reduzido no ambiente e protegem tanto a loiça como a máquina de lavar loiça. Os programas de lavagem a 50°C exploram de forma objectiva as propriedades de dissolução da sujidade das enzimas, permitindo assim, com a utilização de detergentes concentrados, obter os mesmos resultados que os programas de lavagem a 65°C, mas a uma temperatura mais baixa. Detergentes combinados Os detergentes que também incluem abrilhantador têm de ser colocados na secção de lavagem do compartimento para o detergente. O compartimento para o abrilhantador tem de estar vazio (se não estiver vazio, regule o regulador do abrilhantador para a posição mais baixa possível antes de utilizar detergente combinados). Detergentes combinados "TUDO em 1" Se está a pensar usar detergentes combinados “TUDO em 1” ("3 em 1"/"4 em 1"/"5 em 1", etc.), ou seja, os detergentes com sal e/ou abrilhantador incluídos, aconselhamos que proceda da seguinte forma:

leia cuidadosamente as instruções do fabricante do detergente, inscritas na embalagem do mesmo, e siga-as escrupulosamente;

a eficácia dos detergentes com amaciador da água/sal incluído depende da dureza da água alimentada à máquina de lavar loiça. Certifique-se de que a dureza da água alimentada à sua máquina de lavar loiça está compreendida dentro do intervalo de eficácia indicado na embalagem do detergente. Sempre que utilizar este tipo de produto e não obtiver resultados de lavagem satisfatórios, entre em contacto com o fabricante do detergente. Em determinadas circunstâncias, a utilização de um detergente combinado pode dar azo a:

depósitos de calcário na loiça ou na máquina de lavar loiça;

uma redução no desempenho de lavagem ou de secagem. IMPORTANTE Nenhum problema directamente resultante da utilização destes produtos está coberto pela garantia prestada pelo fabricante da sua máquina de lavar loiça. Agradecemos que tenha em atenção o facto de, se optar por utilizar detergentes combinados “TUDO em 1” os indicadores luminosos do abrilhantador e do sal (presentes apenas em alguns modelos) se tornarem supérfluos, pelo que pode ignorar o seu acendimento. Se surgirem quaisquer problemas relacionados com a lavagem ou com a secagem, recomendamos que volte a utilizar produtos separados tradicionais (sal, detergente e abrilhantador). Estará assim a garantir que o amaciador da água da máquina de lavar loiça funciona da forma correcta. Neste caso, recomendamos que: ■ volte a encher os compartimentos para o sal e para o abrilhantador; ■ execute um ciclo de lavagem normal com a máquina de lavar loiça vazia. Chamamos a sua atenção para o facto de, quando recomeça a utilizar sal convencional, ser necessário um certo número de ciclos de lavagem até o sistema se voltar a carac- terizar pela sua eficácia habitual.111

O conjunto de filtragem (fig. A “4”) é constituído pelos seguintes elementos: um recipiente central, que retém as partículas de sujidade de maiores dimensões; um crivo plano, que filtra continuamente a água da lavagem; um microfiltro, instalado por baixo do crivo, que retém as partículas de dimensões mais reduzidas, assegurando um enxaguamento perfeito da loiça. ■ Para assegurar sempre a obtenção de excelentes resultados da lavagem, deverá verificar e limpar os filtro a seguir a cada lavagem. ■ Para remover o conjunto de filtragem terá apenas de rodar a respectiva pega no sentido contrário ao dos ponteiros do relógio (fig. 1). ■ Para maior facilidade de limpeza, o recipiente central pode ser retirado (fig. 2). ■ Remova o crivo (fig. 3) e lave todo o conjunto debaixo de um jacto de água limpa. Se necessário, poderá servir-se de uma escova pequena para limpar melhor o filtro. ■ No caso dos modelos equipados com o microfiltro autolimpante, a manutenção do conjunto de filtragem torna-se ainda mais simples, só sendo necessário verificar este conjunto de filtragem de duas em duas semanas. No entanto, a seguir a cada lavagem será conveniente certificar-se de que o recipiente central do conjunto de filtragem e o crivo não estão entupidos. ATENÇÃO! Depois de limpar os diversos componentes do conjunto de filtragem deverá sempre certificar-se de que os voltou a montar devidamente e de que o crivo ficou correctamente instalado, de forma a ficar perfeitamente encaixado, no fundo da cuba da máquina. Deverá igualmente certificar-se de que o conjunto de filtragem ficou devidamente aparafusado (não se esqueça de que, para o aparafusar, terá de o rodar no sentido dos ponteiros do relógio), na medida em que uma instalação errada ou incorrecta do conjunto de filtragem prejudica a eficácia da máquina de lavar loiça. IMPORTANTE Nunca utilize a máquina de lavar loiça sem os filtros estarem instalados.

ABRILHANTADOR O abrilhantador O aditivo, que é automaticamente despejado durante o último ciclo de enxaguamento, contribui para uma secagem mais rápida da loiça, prevenindo a formação de manchas e a acumulação de resíduos opacos. Enchimento do compartimento para o abrilhantador O compartimento para aditivos encontra-se do lado esquerdo do compartimento para detergente (fig. A "3"). Para abrir a tampa, empurre a patilha, e em simultâneo puxe a tampa. É sempre importante utilizar os produtos específicos para máquinas de lavar loiça. O nível do aditivo pode ser controlado através do visor (C) situado sobre o dispositivo. Regulação do doseamento do aditivo de 1 a 6 O regulador (D) encontra-se sob a tampa (use uma moeda para o rodar). A posição aconselhada é a 4. O teor de calcário da água manifesta-se quer através da presença de incrustações, quer através do grau de secagem. É fundamental regular o doseamento do aditivo de forma conveniente, para que os resultados sejam sempre os melhores. Se a loiça parecer estar riscada, dever-se-á seleccionar uma posição mais baixa, e, se a loiça apresentar manchas ou resíduos brancos, dever-se-á seleccionar uma posição mais elevada.

MANUTENÇÃO Depois de concluído qualquer ciclo delavagem, é essencial fechar a alimentação deágua e desligar a máquina com a tecla deligar/desligar.Se não pretender utilizar a sua máquinadurante algum tempo, é convenienteobservar as seguintes regras:1. Execute um ciclo de lavagem com amáquina vazia, mas com detergente, a fimde limpar eventuais depósitos existentesna máquina;2. Desligue a ficha do cabo de alimentaçãoeléctrica da máquina da tomada dealimentação de corrente;3. Feche a tomeira de alimentação de água;4. Encha o reservatório do aditivo de lavagem;5. Deixe a porta aberta;6. Deixe o interior da máquina limpo;7. Sempre que a máquina ficar num ambientecom temperaturas inferiores a 0°C, a águaque fica nas mangueiras e no interior dossistemas da máquina poderá congelar. Nessecaso, e antes de colocar a máquinanovamente em funcionamento, deveráfazer com que a temperatura ambientesuba acima dos 0°C e esperar 24 horasantes de ligar a máquina.

LIMPEZA E MANUTENÇÃO

■ Para limpar o interior da máquina de lavar loiça não deev utilizar solventes (acção desengordurante) nem abrasivos, mas apenas um pano molhado com água. ■ A sua máquina de lavar loiça não requer cuidados especiais de manutenção, pois o seu interior é autolimpante. ■ Limpe regularmente a guarnição de borracha da porta com um pano húmido, a fim de remover eventuais restos de comida ou de aditivo. ■ Recomenda-se que proceda à remoção periódica de eventuais depósitos de calcário ou de lixo, procedendo a uma lavagem com a máquina vazia. Nesse caso, deite um copo de vinagre no fundo do interior da máquina, e seleccione um programa de lavagem delicada. ■ Se, tendo procedido previamente à limpeza do filtro, a loiça e as panelas parecerem não ter sido devidamente lavadas ou enxaguadas, verifique se todos os orifícios dos braços rotativos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não estão tapados por restos de comida. Se os orifícios estiverem obstruídos, proceda da seguinte forma:

1. Para remover o braço rotativo superior terá

de o rodar até ficar alinhado com a paragem indicada pela seta (fig. 1b). Em seguida, empurre-o para cima (fig 1) e, mantendo-o empurrado para cima, rode-o no sentido dos ponteiros do relógio para o desaparafusar. Para o voltar a montar, execute estas operações certificando-se porém de que, desta vez, roda o braço rotativo no sentido contrário ao dos ponteiros do relógio (para o aparafusar). Para remover o braço rotativo inferior basta puxá-lo para cima (fig. 2).

2. Uma vez desmontados os braços rotativos,

lave-os debaixo de um jacto de água limpa para eliminar qualquer obstrução dos orifícios de pulverização de água.

3. Depois de os ter lavado, volte a colocar

os braços rotativos na mesma posição, não se esquecendo de colocar o braço rotativo superior na posição de paragem e de o aparafusar completamente. ■ Tanto o revestimento interior da porta, como o revestimento interior da máquina são feitos de aço inoxidável; no entanto, se surgirem manchas de oxidação, tal ficará provavelmente a dever-se ao elevado teor de sais de ferro da água. ■ As manchas poderão ser removidas com um detergente ligeiramente abrasivo; nunca utilize produtos à base de cloro, de palha de aço, etc.

Como obter os melhores resultados de lavagem ■ Antes de meter a loiça na máquina removaos restos de comida (ossos, espinhas depeixe, restos de carne ou de legumes,resíduos de café, cascas de fruta, cinzade cigarros, palitos, etc.) a fim de evitarque os filtros, as saídas de despejo deágua e os orifícios dos braços rotativos delavagem fiquem bloqueados.■ Evite passar a loiça por água antes de acolocar na máquina.■ Se os tachos, as panelas e os pratos de irao forno se apresentarem muito sujos,com restos de comida agarrados, seráaconselhável pô-los de molho antes de osmeter na máquina.■ Coloque a loiça na máquina com asaberturas voltadas para baixo.■ Se possível, evite que as peças de loiça eos utensílios fiquem encostados uns aosoutros. Uma arrumação correcta da loiçacontribuirá para a obtenção dos melhoresresultados possíveis.■ Depois de meter a loiça na máquina,assegure-se que os braços rotativos nãofiquem presos, podendo girar livremente.■ Os tachos, as panelas e os outrosutensílos que apresentem restos de comidamuito agarrados ou queimados deverãoser postos de molho com água e detergentepara a máquina.■ Para que as pratas fiquem perfeitamentelavadas na máquina será necessário:a) passá-las por água imediatamente aseguir a serem utilizadas, em especialse tiverem sido utilizadas para servir oucomer pratos com molhos (mayonnaise,etc.), ovos, peixe, etc.;b) não lhes deitar detergentedirectamente para cima;c) não as deixar entrar em contacto comoutros metais. Como economizar água, detergente e energia ■ Se só quiser lavar a loiça quando amáquina estiver completamente cheia,coloque a loiça na máquina a seguir acada refeição, até que a máquina fiquecheia. Se quiser, e para remover a maiorsujidade da loiça e não deixar os restosde comida secarem até à lavagem,efectue uma EXAGUAMENTO A FRIO.Assim, só terá de programar a máquinapara uma lavagem completa quando elaestiver cheia de loiça.■ Se a loiça não estiver muito suja, ou sequiser lavar a loiça sem que a máquinaesteja completamente cheia, opte peloprograma ECONÓMICO. Reja-se pelasindicações constantes da Tabela deProgramas. Loiça e utensílios que não devem ser lavados na máquina ■ É sempre bom recordar que nem todos ostipos de loiça e de utensílios podem serlavados na máquina. Os objectos e utensíliosde termoplástico, que disponham depegas de madeira ou de plástico, ostachos com pegas de madeira, os utensíliosem alumínio, de cristal ou de vidro dechumbo só poderão ser lavados na máquinase o respectivo fabricante assim o indicar.■ As decorações de alguns tipos de loiçatêm tendência para desaparecer namáquina, será recomendável experimentarprimeiro lavar uma só peça desse serviço.Só depois de se certificar de que adecoração não sai ou não perde cor se aloiça for lavada na máquina é que deverálavar todo o serviço na máquina.■ Nunca lave objectos de prata em conjuntocom objectos de aço inoxidável: a reacçãoquímica que se desencadeia pelo contactodos dois tipos de metal poderá danificarirremediavelmente os objectos.IMPORTANTEAntes de lavar pela primeira vez um objectoou utensílio novo na máquina deverácertificar-se de que o mesmo pode realmenteser lavado na máquina. Sugestões úteis ■ Ao descarregar a máquina, comece pordescarregar a loiça do cesto inferior, poisevitará assim que caiam eventuais gotasdo cesto superior para o inferior. ■ Se pretender deixar a loiça na máquinadurante algum tempo, abra ligeiramente aporta, permitindo assim a circulação do are favorecendo a secagem da loiça.114

DETECÇÃO DE PEQUENAS AVARIAS

Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agradecemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes verificações: AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA

1 - A máquina não funciona

2 - A máquina não mete água

3 - A máquina não despeja água

4 - A máquina despeja água

5 - Não se ouvem os braços rot.

com unidade electrónica amaciadora sem mostrador: um ou mais indicadores luminosos brilhão lentamente Amáquina não está ligada à corrente Atecla de ligar / desligar não foi premida Porta mal fechada Falha de alimentação de corrente Vide ponto (1) Torneira fechada Selecção incorrecta de programa Mangueira de admissão dobrada ou torcida O filtro existente na mangueira de admissão está entupido Mangueira de esgoto dobrada ou torcida Filtro obstruído Mangueira de descarga com extensão incorrecta O respiradouro do sistema de descarga na parede não está ao ar Mangueira de esgoto numa posição demasiado baixa Quantidade excessiva de detergente Movimento dos braços impedido por algum objecto Placa / parte central do filtro muito sujos Torneira de admissão de água fechada Ligue a máquina à corrente Pressione a tecla Feche a porta Verifique Verifique Abra a torneira Volte a seleccionar o programa Endireite-a Limpe o filtro colocado na extremidade da mangueira de admissão Endireite a mangueira Verifique filtro Siga rigorosamente as instruções relativas à ligação da mangueira de descarga Consulte um técnico qualificado Amangueira tem de estar a uma altura mínima de 40 cm Reduza quantidade. Use detergente próprio Verifique Verifique Desligue a máquina. Abra a torneira. Volte a reiniciar o ciclo de lavagem.

AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA N.B.: Se, em consequência de alguma das situações acima descritas, a máquina não lavar devidamente a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o ciclo final de secagem endurece esses depósitos, sendo assim impossível serem removidos através de uma nova lavagem na máquina. Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de Assitência Técnica mais próximo. Ao fazê-lo, deverá indicar o modelo da sua máquina, que consta quer da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu problema. Salvaguardam-se erros e alterações! O fabricante declina toda e qualquer responsabilidade por quaisquer gralhas, incorrecções ou erros deste manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais.

7 - A loiça colocada na máqui-

na só está parcialmente lavada

8 - Todo o detergente ou parte

dele fica dentro do compartimento para o detergente

9 - A loiça apresenta manchas

10 - A máquina faz muito

barulho durante a lavagem 11 -Aloiça não ficou bem seca Vide ponto (5) Fundo das panelas não foi devidamente lavado Bordas das panelas mal lavadas Braços de lavagem parcialmente obstruídos Loiça mal arrumada Extremidade da mangueira de descarga imersa em água Quantidade de detergente mal doseada, detergente já velho ou endurecido A tampa do recipiente para o sal não ficou bem fechada O programa de lavagem seleccionado é demasiado suave Aloiça colocada no cesto inferior não foi lavada A abertura da tampa do compartimento para o detergente foi impedida por talheres, loiça, tachos, etc. Água demasiado dura Os objectos a lavar batem uns contra os outros Os braços rotativos batem de encontro à loiça Má circulação de ar Falta abrilhantador Verifique Restos de comida presos ao fundo devem ser amolecidos antes da lavagem Coloque-as noutra posição Retire braços, soltando porcas de fixação e lavando-os sob jacto de água Não encoste os objectos uns aos outros A extremidade da mangueira de descarga não deve ficar a tocar na água que foi despejada Aumente a quantidade de detergente utilizada em função da sujidade da loiça ou substitua o detergente Aparafuse a tampa até ao fim Escolha um programa mais enérgico Prima a tecla de meia carga Rectifique a posição da loiça colocada na máquina, a fim de que não impeça a abertura da tampa Verifique o nível de sal e aditivo. Caso as manchas não desapareçam, contacte os Serv. de Ass. Técnica Arrume melhor a loiça Arrume melhor a loiça Abra ligeiramente a porta da máquina no fim do programa a fim de favorecer a circulação do ar Encha o compartimento para o abrilhantador com produto117
