BEDIENUNGSANLEITUNG HND 107GS HOOVER

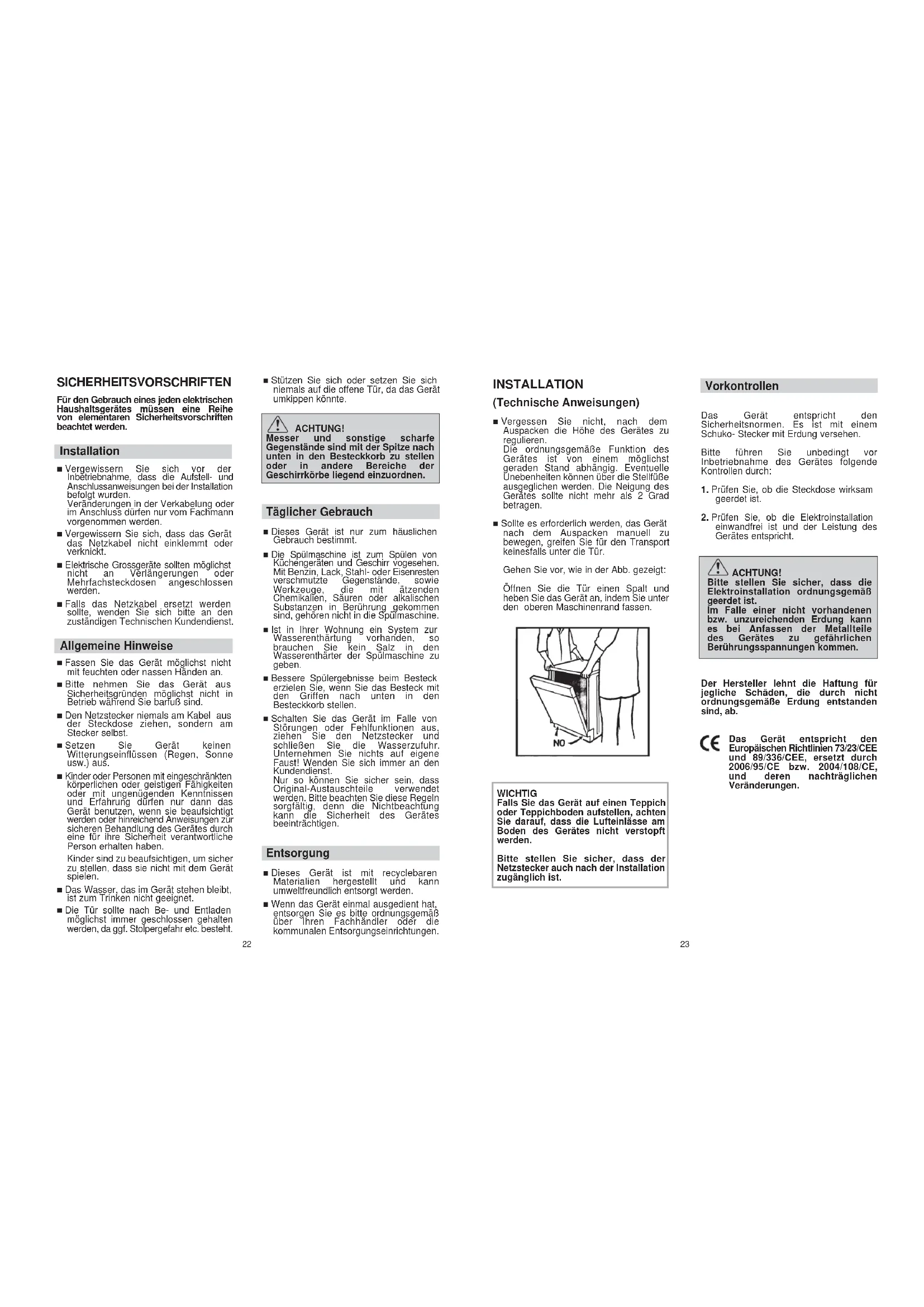

INSTALLATION (Technische Anweisungen) ■ Vergessen Sie nicht, nach dem Auspacken die Höhe des Gerätes zu regulieren. Die ordnungsgemäße Funktion des Gerätes ist von einem möglichst geraden Stand abhängig. Eventuelle Unebenheiten können über die Stellfüße ausgeglichen werden. Die Neigung des Gerätes sollte nicht mehr als 2 Grad betragen. ■ Sollte es erforderlich werden, das Gerät nach dem Auspacken manuell zu bewegen, greifen Sie für den Transport keinesfalls unter die Tür. Gehen Sie vor, wie in der Abb. gezeigt: Öffnen Sie die Tür einen Spalt und heben Sie das Gerät an, indem Sie unter den oberen Maschinenrand fassen. WICHTIG Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, dass die Lufteinlässe am Boden des Gerätes nicht verstopft werden. Bitte stellen Sie sicher, dass der Netzstecker auch nach der Installation zugänglich ist. Vorkontrollen Das Gerät entspricht den Sicherheitsnormen. Es ist mit einem Schuko- Stecker mit Erdung versehen. Bitte führen Sie unbedingt vor Inbetriebnahme des Gerätes folgende Kontrollen durch:

1. Prüfen Sie, ob die Steckdose wirksam

2. Prüfen Sie, ob die Elektroinstallation

einwandfrei ist und der Leistung des Gerätes entspricht. ACHTUNG! Bitte stellen Sie sicher, dass die Elektroinstallation ordnungsgemäß geerdet ist. Im Falle einer nicht vorhandenen bzw. unzureichenden Erdung kann es bei Anfassen der Metallteile des Gerätes zu gefährlichen Berührungsspannungen kommen. Der Hersteller lehnt die Haftung für jegliche Schäden, die durch nicht ordnungsgemäße Erdung entstanden sind, ab. Das Gerät entspricht den Europäischen Richtlinien 73/23/CEE und 89/336/CEE, ersetzt durch 2006/95/CE bzw. 2004/108/CE, und deren nachträglichen Veränderungen.

SICHERHEITSVORSCHRIFTEN Für den Gebrauch eines jeden elektrischen Haushaltsgerätes müssen eine Reihe von elementaren Sicherheitsvorschriften beachtet werden. Installation ■ Vergewissern Sie sich vor der Inbetriebnahme, dass die Aufstell- und Anschlussanweisungen bei der Installation befolgt wurden. Veränderungen in der Verkabelung oder im Anschluss dürfen nur vom Fachmann vorgenommen werden. ■ Vergewissern Sie sich, dass das Gerät das Netzkabel nicht einklemmt oder verknickt. ■ Elektrische Grossgeräte sollten möglichst nicht an Verlängerungen oder Mehrfachsteckdosen angeschlossen werden. ■ Falls das Netzkabel ersetzt werden sollte, wenden Sie sich bitte an den zuständigen Technischen Kundendienst. Allgemeine Hinweise ■ Fassen Sie das Gerät möglichst nicht mit feuchten oder nassen Händen an. ■ Bitte nehmen Sie das Gerät aus Sicherheitsgründen möglichst nicht in Betrieb während Sie barfuß sind. ■ Den Netzstecker niemals am Kabel aus der Steckdose ziehen, sondern am Stecker selbst. ■ Setzen Sie Gerät keinen Witterungseinflüssen (Regen, Sonne usw.) aus. ■ Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder mit ungenügenden Kenntnissen und Erfahrung dürfen nur dann das Gerät benutzen, wenn sie beaufsichtigt werden oder hinreichend Anweisungen zur sicheren Behandlung des Gerätes durch eine für ihre Sicherheit verantwortliche Person erhalten haben. Kinder sind zu beaufsichtigen, um sicher zu stellen, dass sie nicht mit dem Gerät spielen. ■ Das Wasser, das im Gerät stehen bleibt, ist zum Trinken nicht geeignet. ■ Die Tür sollte nach Be- und Entladen möglichst immer geschlossen gehalten werden, da ggf. Stolpergefahr etc. besteht. ■ Stützen Sie sich oder setzen Sie sich niemals auf die offene Tür, da das Gerät umkippen könnte. ACHTUNG! Messer und sonstige scharfe Gegenstände sind mit der Spitze nach unten in den Besteckkorb zu stellen oder in andere Bereiche der Geschirrkörbe liegend einzuordnen. Täglicher Gebrauch ■ Dieses Gerät ist nur zum häuslichen Gebrauch bestimmt. ■ Die Spülmaschine ist zum Spülen von Küchengeräten und Geschirr vogesehen. Mit Benzin, Lack, Stahl- oder Eisenresten verschmutzte Gegenstände, sowie Werkzeuge, die mit ätzenden Chemikalien, Säuren oder alkalischen Substanzen in Berührung gekommen sind, gehören nicht in die Spülmaschine. ■ Ist in Ihrer Wohnung ein System zur Wasserenthärtung vorhanden, so brauchen Sie kein Salz in den Wasserenthärter der Spülmaschine zu geben. ■ Bessere Spülergebnisse beim Besteck erzielen Sie, wenn Sie das Besteck mit den Griffen nach unten in den Besteckkorb stellen. ■ Schalten Sie das Gerät im Falle von Störungen oder Fehlfunktionen aus, ziehen Sie den Netzstecker und schließen Sie die Wasserzufuhr. Unternehmen Sie nichts auf eigene Faust! Wenden Sie sich immer an den Kundendienst. Nur so können Sie sicher sein, dass Original-Austauschteile verwendet werden. Bitte beachten Sie diese Regeln sorgfältig, denn die Nichtbeachtung kann die Sicherheit des Gerätes beeinträchtigen. Entsorgung ■ Dieses Gerät ist mit recyclebaren Materialien hergestellt und kann umweltfreundlich entsorgt werden. ■ Wenn das Gerät einmal ausgedient hat, entsorgen Sie es bitte ordnungsgemäß über Ihren Fachhändler oder die kommunalen Entsorgungseinrichtungen.25 Anschluss an den Wasserablauf ■ Das Schlauchende in dem festen Ablauf befestigen. Der Schlauch darf nicht geknickt werden, damit der Wasserablauf nicht verhindert wird (Abb. 4). ■ Das Innendurchmesser des Ablaufrohres muß mindestens 4 cm betragen und bei einer Höhe von mindestens 40 cm liegen. ■ Es wird empfohlen, einen Siphon zu verwenden (Abb. 4 X). ■ Falls erforderlich kann der Ablaufschlauch bis zu 2,5 m verlängert werden, wobei die Höhe vom Boden mindestens 85 cm betragen muß. Der entsprechende Verlängerungsschlauch ist als Originalzubehör über den Kundendienst erhältlich. ■ Das gebogene Schlauchende kann auch am Spülbeckenrand eingehängt werden. Achten Sie darauf, dass der Schlauch nicht im Wasser getaucht wird, um einen Rücklauf des Wassers beim Spülen zu verhindern (Abb. 4 Y). ■ Soll das Gerät untergebaut werden, muss der Krümmer des Ablaufschlauches direkt unter der Arbeitsplatte an der höchstmögliche Stelle angebracht werden (Abb. 4 Z). ■ Überprüfen Sie bei der Installation, dass weder der Zu- noch der Ablaufschlauch geknickt sind. ■ Für Geräte mit Waterblock erkundige Sie sich bitte bei Ihrem Kundendienst, da keine handelsübliche Verlängerung benutzt werden kann.

Wasseranschluss WICHTIG Das Gerät muss an die Wasserversorgung mit neuen Schläuchen angeschlossen werden. Alte Schläuche dürfen nicht wiederverwendet werden. ■ Die Anordunung der Schläuche für den Zu- und Ablauf des Wassers kann wahlweise nach rechts oder links erfolgen. WICHTIG Der Geschirrspüler kann nach Bedarf sowohl an einem Kalt- als auch an einem Warmwasseranschluss angeschlossen werden. Die Temperatur des Warmwassers darf 60°C nicht überschreiten. ■ Der Wasserdruck muss zwischen 0,08 MPa und 0,8 MPa liegen. Sollte er unter dem angegebenen Mindestdruck liegen, bitten Sie einen Wasserinstallateur um Rat. ■ Am oberen Ende des Zulaufschlauches sollte ein Absperrhahn angebracht sein, damit die Maschine bei Nichtgebrauch vom Wassernetz getrennt werden kann (Abb. 1B). ■ Der Geschirrspüler wird mit einem Zulaufschlauch mit 3/4" Gewindering geliefert (Abb. 2). ■ Der Zulaufschlauch "A" muß auf den Wasserhahn "B" mit 3/4 Gewindering aufgeschraubt werden. Achten Sie darauf, dass das Gewinde fest angezogen wird. ■ Falls erforderlich, kann der Zulaufschlauch auf eine Länge von bis zu 2,50 Metern verlängert werden. Den entsprechenden Schlauch können Sie als Originalzubehör über den Kundendienst beziehen. ■ Falls das Zulaufwasser sehr kalkhaltig ist, empfehlen wir, beim Kundendienst einen zusätzlichen Filter Artikel 92260850 anzufordern. Der Filter "D" wird zwischen dem Absperrhahn "B" und dem Wasserschlauch "A" eingesetzt und zwar so, dass die Gummidichtung "C" dazwischen liegt (Abb. 3).

■ Wird das Gerät an einem neuen oder an einem seit längerer Zeit nicht mehr gebrauchten Wasseranschluss angeschlossen, so sollte das Wasser einige Minuten abfließen, bevor der Zulaufschlauch angeschlossen wird. Somit wird verhindert, daß Sand- oder Rostpartikeln den Wasserfilter verstopfen.EINFÜLLEN DES SALZES ■ Auf dem Geräteboden finden Sie die Öffnung für das Einfüllen des Regeneriersalzes. ■ Bitte verwenden Sie ausschließlich das speziell für Geschirrspüler angebotene Regeneriersalz. Andere Salze enthalten unlösliche Anteile, die mit der Zeit die Funktion des Wasserenthärters beeinträchtigen können. ■ Zum Einfüllen des Salzes drehen Sie den Verschluss des im Boden des Gerätes befindlichen Salzbehälters auf. ■ Während des Nachfüllens wird ein wenig Wasser überlaufen, füllen Sie weiter Salz nach, bis der Behälter wieder ganz aufgefüllt ist und vermischen Sie dabei das Gemisch mit einem Löffel. Im Anschluss an das Nachfüllen des Salzes müssen Salzreste vom Gewinde entfernt werden. Danach Verschlusskappe wieder zudrehen. ■ Sollten Sie das Gerät nach Einfüllen des Regeneriersalzes nicht unmittelbar benutzen, so empfehlen wir, das Gerät einmal im Vorspülprogramm laufen zu lassen, damit evtl. übergelaufene Salzlösung aus dem Gerät gespült wird. Der Behälter faßt ca. 1,5 – 1,8 kg Salz. Um das Gerät effizient zu nutzen, muss der Salzbehälter regelmäßig, je nach Einstellung der Enthärteranlage häufiger oder seltener, nachgefüllt werden. WICHTIG Nur bei der Installation des Gerätes muss nach dem vollständigen Auffüllen des Salzbehälters solange Wasser zugegeben werden, bis der Behälter überläuft.

Salz-Nachfüllanzeige Einige Modelle sind mit Salzkontrollanzeigen versehen. Diese Anzeige kann auf zwei Arten geschehen: ■ elektrische Kontrollanzeige auf dem Bedienfeld, leuchtet auf, wenn der Salzbehälter nachgefüllt werden muss; ■ Verschlußschraube mit beweglichem grünen Kontrollanzeiger (Abb.1a); dieser bleibt sichtbar, solange die Salzlösung zum Regenerieren des Enthärters ausreichend ist. Wenn sich die grüne Anzeigenfläche in der Verschlußschraube senkt, muß Salz nachgefüllt werden. Andere Modelle werden mit Blindstopfen ausgestattet (Abb.1b). In diesem Fall muß das Salzniveau regelmäßig kontrolliert und je nach Einstellung der Enthärteranlage bei Bedarf nachgefüllt werden. WICHTIG Weißliche Ablagerungen auf Ihrem Geschirr sind generell ein Zeichen für fehlendes Salz. Abb. 1

Beistellen ■ Der Geschirrspülautomat wird mit der Normhöhe - 85 cm hergestellt und kann daher an die modernen Küchenmöbel gleicher Höhe angebaut werden. Um das Gerät genau auszurichten, regulieren Sie die Stellfüße. ■ Die Abdeckplatte ist eine widerstandsfähige Arbeitsplatte aus Kunststoff. Sie ist hitzebeständig und kratzfest, fleckenabstoßend und leicht abwaschbar (Abb. 5). Öffnen der Tür Ziehen Sie die Griffmulde. Sollte sich die Tür während des Spülvorganges öffnen oder geöffnet werden, unterbricht eine elektrische Sicherung automatisch alle Funktionen des Gerätes. WICHTIG Dennoch sollten Sie darauf achten, dass die Tür geschlossen bleibt, während der Geschirrspüler arbeitet. Schließen der Tür Schieben Sie zunächst die Geschirrkörbe ganz in die Maschine. Versichern Sie sich, dass die Rotation der beiden Sprüharme nicht durch das Geschirrgut blockiert wird. Schließen Sie danach die Tür, die Sie durch leichten Druck verriegeln können. Unterbauen Die obere Arbeitsfläche des Geschirrspülers kann ganz abgenommen werden, wodurch sich die Höhe auf 82 cm reduziert (Abb. 7). Lösen Sie die beiden hinteren Schrauben (Abb. 6a). Gemäß den internationalen Normen kann der Spülautomat somit einwandfrei untergebaut werden. WICHTIG Nachdem die Arbeitsplatte entfernt wurde, MÜSSEN die Schrauben wieder an ihre Stelle eingeschraubt werden (Abb. 6b). Dekorfähig (nur bei einigen Modellen) Die Dekorrahmen ermöglichen die Verwendung von Dekorplatten bis zu 5 mm. Dicke, mit folgenden Maßen: Breite: 591 mm ± 1 Höhe: 597 mm ± 1

EINSTELLUNG DER HÖHE DES

OBEREN GESCHIRRKORBES (nur bei einigen Modellen) Teller zwischen 27 cm und 31 cm Durchmesser werden in den unteren Geschirrkorb eingeordnet. Hierzu muss der Geschirrkorb folgendermaßen bis zur höchsten Position verstellt werden (Bezüglich des Models): Type “A”:

1. Drehen Sie die vorderen Stopper "A"

2. Ziehen Sie den Geschirrkorb heraus und

schieben Sie ihn in die oberste Position wieder ein;

3. Bringen Sie die Stopper wieder in die

ursprüngliche Position zurück. In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschirrablagen können nicht nach oben geklappt werden. Type “B”:

1. Den oberen Korb herausziehen;

2. Dann den Korb an beiden Seiten halten

und hochziehen (Abb. 1). In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschirrablagen können nicht nach oben geklappt werden.

VERSTELLUNG IN DIE UNTERE

1. Den Korb an beiden Seiten halten und

leicht nach oben ziehen (Abb. 2a);

2. Dann langsam den Korb in die korrekte

Position führen (Abb. 2b). N. B. : NIEMALS DEN KORB NUR AUF EINER SEITE VERSTELLEN! (Abb. 3). Achtung: Wir empfehlen den Korb im leeren Zustand zu verstellen! Type “A” Type “B”

EINORDNEN DES GESCHIRRS

Beladen des oberen Geschirrkorbes ■ Die klappbaren Geschirrablagen des oberen Geschirrkorbes ermöglichen eine flexible Nutzung des Raumangebots. Waagerecht gestellt finden Tee- und Kaffeetassen, lange Messer und Schöpfkellen auf ihnen Platz. An den Rändern der Ablage können Kelchgläser eingehängt werden. Unterhalb der Ablage können Sie Gläser, Tassen, Untertassen und Dessertteller in den Geschirrkorb einordnen. ■ Stellen Sie die bewegliche Ablage senkrecht, so passen flache und tiefe Teller in den oberen Korb. Die letzteren sortieren Sie bitte immer so ein, dass sie mit den Innenseiten nach vorne zeigen. Achten Sie auch darauf, dass zwischen den Tellern immer soviel Platz bleibt, dass das Wasser die gesamte Fläche erreichen kann. ■ Um den Innenraum optimal zu nutzen, sortieren Sie die Teller nach Form und Durchmesser. ■ Sie können die Teller in nur einer Reihe (Abb. 1) oder auch in zwei Reihen (Abb. 2) einsortieren. ■ Größere Teller mit einem Durchmesser ab 270 mm sind leicht geneigt, mit der Innenseite nach vorne zeigend, in den Korb einzustellen. ■ Im oberen Geschirrkorb kann auch Spülgut wie Salatschüsseln und Plastikbehälter Platz finden. Sie sollten jedoch für einen sicheren Halt dieser Geschirrteile sorgen, damit sie nicht durch den Druck der Wasserstrahlen bewegt werden können. ■ Der obere Geschirrkorb bietet alle Eigenschaften, die zu einer möglichst flexiblen Nutzung erforderlich sind. Sie können ihn in zwei Reihen mit bis zu 24 Tellern bestücken, oder mit Gläsern in 5 Reihen mit bis zu 30 Stück je Spülgang oder natürlich auch mit gemischtem Spülgut. Eine Standardbeladung für tägliches Spülen ist in den Abb. 1 und 2 dargestellt. Oberer Geschirrkorb (Abb. 1) A = tiefe Teller B = flache Teller C = Dessertteller Oberer Geschirrkorb (Abb. 2) A = tiefe Teller B = flache Teller C = Dessertteller D = Untertassen Beladen des unteren Geschirrkorbes ■ Im unteren Korb können Sie Töpfe, Pfannen, Suppenschüsseln, Servierplatten, Salatschüsseln, Deckel, flache und tiefe Teller und Kellen unterbringen. ■ Stellen Sie das Besteck mit den Griffen nach unten in den dafür vorgesehenen Plastikbehälter, der dann in den unteren Geschirrkorb gestellt wird (Abb. 6). Achten Sie darauf, dass das Besteck die Rotation der Sprüharme nicht hindert. D = Untertassen E = Tassen F = Gläser E = Tassen F = Gläser G = Besteckkorb

Normprogramm allgemein (Gemäß EN Norm 50242)(siehe Programmtabelle)1. Position oberer Geschirrkorb: unten2. Normale Befüllung3. Position des Klarspüler-Reglers: 6Beladung von 12 Normgedecken gemäß (Norm EN 50242)Das korrekte Anordnen des Geschirrs ersehen Sie bitte für den oberen Geschirrkorb aus der Abbildung 1, für den unteren Geschirrkorb aus der Abbildung 2, und für den Besteckkorb aus der Abbildung 3.Besteckkorb (Abb. 3)Bitte beladen Sie den Besteckkorb wie inder Illustration angegeben, um einperfektes Spülergebnis zu gewährleisten.5 = Esslöffel6 = Suppenlöffel7 =Vorlegebesteck1 = Messer2 =Gabeln3 =Dessertlöffel4 =Teelöffel

■ Der Unterkorb ist mit einem speziellen,umklappbaren Tellergitter ausgestattet,das in der Mitte eingesetzt ist (s. Abb. 3und 4) und dazu dient, auch Tellern undGeschirrteilen, die nicht denStandardmaßen oder -form entsprecheneinen optimalen Halt und Stabilitätwährend des Spülprogramms zu geben. - POSITION "A": wählen Sie, wenn dieGeschirrladung aus Tellern mitStandardmaßen oder ausschließlich ausTöpfen, Salatschüsseln usw. besteht. - POSITION "B": ist für Teller mit besonderen Formen geeignet, auchwenn die Maße den Standardsentsprechen (z.B. besonders tiefe Teller,eckige oder randlose Teller). - POSITION "C": ist für Teller gedacht, die überdurchschnittlich groß sind und/odereine besondere Form haben (vier- bzw.sechseckige Teller, ovale Teller,Pizzateller usw.).■ Kleinere Teller, wie z.B. Dessert- oderObstteller, müssen im Unterkorb, wie inder Abbildung 5 dargestellt, eingeordnetwerden. Klappen Sie hierzu die dafürvorgesehenen Klappstege nach außen("B"). Für normal große oder größereTeller müssen die Stege nach innengeklappt sein ("A").ACHTUNG!Wenn kleine Dessertteller ohne korrektesUmklappen der Stege eingeordnetwerden, hängen sie durch und blockierensomit das freie Rotieren des unterenSprüharms.Eine Standardbeladung für täglichesSpülen ist in Abb. 6 dargestellt.Unterer Geschirrkorb (Abb. 6)A = mittlere TöpfeB = große TöpfeC = Pfannen, Bratpfannen, KasserollenDie richtige und rationelle Bestückung derGeschirrkörbe ist die Voraussetzung für einoptimales Spülergebnis.WICHTIGDer Unterkorb verfügt über einenSicherheitsstop, der speziell im Fallder vollen Beladung dafür sorgt,dass der Korb nicht versehentlichaus der Führungsschiene gezogenwird. Zum Nachfüllen desRegeneriersalzes und zur Reinigungdes Filters ist es notwendig, dass derKorb vollständig aus dem Gerätgenommen wird. BesteckkorbDer Besteckkorb besteht aus zwei trennbarenTeilen und bietet somit verschiedeneBeladungsmöglichkeiten.Die beiden Teile lassen sich durchentgegengesetztes Auseinanderschiebentrennen.Durch Ineinanderschieben der beidenHälften wird der Besteckkorb wiederzusammengefügt.Der obere Teil des Besteckkorbes kannentfernt werden, um eine flexible Nutzungzu ermöglichen.D = DeckelE = SuppenschüsselnF = BesteckG = Kleine Schalen

ACHTUNG!Bevor Sie den Unterkorb beladen, entfernenSie das mittlere bewegliche Tellergitter. 4. Benötigte Menge Spülmittel:- 8 g direkt in den Geschirrspüler;- 22 g ins Spülmittelfach.

Das Spülmittel WICHTIG Spülmittel fürs Spülen mit der Hand eignen sich nicht für die Spülmaschine, da wichtige Bestandteile fehlen, die für beste Spülergebnisse notwendig sind. Außerdem beeinträchtigen sie den korrekten Betrieb der Spülmaschine. “CALGONIT” gewährleistet beste Spülergebnisse und ist überall im Handel erhältlich. Spülmittel einfüllen Der Spülmittelbehälter befindet sich im Türinneren (Abb. A "2"). Zum Öffnen des Deckels reicht ein leichter Druck auf dem Verschlusshaken (A). Am Ende eines jeden Spülgangs bleibt der Deckel geöffnet und ist somit sofort wieder betriebsbereit. ACHTUNG! Beim Einordnen des Geschirrs im unteren Korb achten Sie unbedingt darauf, dass das Geschirr die Öffnung des Deckels oder die Einspülung des Spülmittels nicht beeinträchtigt! Die Spülmitteldosis kann je nach Art und Verschmutzungsgrad des Geschirrs variieren. Empfohlen wird eine Menge zwischen 20 und 30 g Spülmittel, das in die Spülmittelkammer (B) für den Hauptspülgang eingefüllt wird.

Nach Einfüllen des Spülmittels in den Behälter bitte den Deckel schließen, indem Sie ihn zuerst zurück über die Öffnung schieben (1) und dann bis zum spürbaren Einrasten herunterdrücken (2). Bitte beachten Sie auch die Dosierungs- anweisungen des Spülmittelherstellers auf der Verpackung. Eine unzureichende Menge beeinträchtigt das Spülergebnis, und eine zu hohe Dosierung bedeutet nur Verschwendung - das Resultat wird dadurch nicht verbessert. WICHTIG Eine richtige Dosierung ist zudem ein wichtiger Beitrag zum Umweltschutz.

Tabs Spülmittel in Tablettenform von unterschiedlichen Herstellern lösen sich unterschiedlich schnell auf. Als Folge davon könnten manche Tabs bei den Kurzprogrammen ihre Reinigungswirkung eventuell nicht voll entfalten, da sie sich nicht vollständig aufgelöst haben. Wenn Sie Tabs bevorzugen, empfehlen wir, längere Programme einzustellen, damit gewährleistet wird, dass das Spülmittel vollständig verbraucht wird. WICHTIG Um gute Spülergebnisse zu erzielen, MÜSSEN Spülmittel-Tabs in den Spülmittelbehälter und NICHT direkt ins Geräteinnere gegeben werden. Konzentrierte Spülmittel Konzentrierte Spülmittel sind weniger alkalisch und enthalten natürliche Enzyme. Wenn Sie diese Spülmittel in den 50°C- Spülprogrammen verwenden, können Sie nicht nur einen Beitrag zur Reduzierung der Umweltbelastung leisten, sondern Sie schonen sowohl Ihr Geschirr als auch Ihre Spülmaschine. Spülprogramme bei 50°C sind speziell für die Verwendung von konzentrierten Spülmitteln konzipiert, damit die Enzyme ihre volle Wirkung entfalten und die Verschmutzungen des Geschirrs vollständig auflösen können. Somit erreichen Sie schon bei einer niedrigeren Spültemperatur dieselben guten Ergebnisse wie mit den Spülprogrammen bei 65°C. Kombispülmittel mit Klarspüler Spülmittel, die auch den Klarspüler enthalten, müssen ebenfalls in den Spülmittelbehälter gegeben werden. Der Behälter für den Klarspüler muss in diesem Fall leer sein (falls er noch nicht leer sein sollte, regulieren Sie die Zugabe von Klarspüler auf die kleinste Stufe, bevor Sie das Kombispülmittel verwenden). Kombispülmittel "ALLES in 1" Wenn Sie sich für ein Kombispülmittel "ALLES in 1" ("3 in 1" - "4 in 1" - "5 in 1", usw.) entscheiden, welches die Benutzung von Spezialsalz und/oder Klarspüler überflüssig macht, sind die folgenden Hinweise unbedingt zu beachten: ■ Lesen Sie die Gebrauchshinweise des Spülmittelherstellers sorgfältig durch und wenden Sie das Geschirrspülmittel genau so, wie dort angegeben ist; ■ Die Wirksamkeit von Geschirrspülmitteln, die auch den Einsatz von Maschinensalz überflüssig machen, hängt von der Wasserhärte ab. Bitte versichern Sie sich, dass die Wasserhärte Ihres Versorgungsnetzes im Wirkungsbereich des Spülmittels liegt. Sollten Sie bei der Verwendung von dieser Art Spülmittel unzureichende Spülergebnisse erhalten, wenden Sie sich bitte an den Spülmittelherstellern. Die Verwendung von Kompaktspülmitteln könnte folgende Folgen haben: ■ Bildung von Kalkablagerungen auf Geschirr und Geschirrspüler; ■ evtl. Verminderung der Spülergebnisse und/oder der Trockenwirkung. WICHTIG Bei Reklamationen, die direkt mit einer inkorrekten Verwendung dieser Spülmittel zusammenhängen, wird keine Garantieleistung gewährt. Wir möchten daran erinnern, dass bei der Verwendung von Spülmitteln “ALLES in 1” die Salz- und die Klarspülernachfüllanzeige (nur für einige Modelle vorgesehen) überflüssig werden. Falls Sie schlechte Spül- oder Trocknungsergebnisse verzeichnen sollten, empfehlen wir, zu den herkömmlichen Spülmitteln (Enthärtersalz, Klarspüler, Spülmittel in Pulverform) zurückzugreifen. In diesem Fall sollten Sie: ■ die Salz- und Klarspülerbehälter erneut füllen, ■ ein normales Spülprogramm ohne Geschirr durchführen. Wir weisen darauf hin, dass das Enthärtersystem nach der Rückkehr zu herkömmlichen Spülmitteln mit separatem Einsatz von Enthärtersalz einige Spülgänge benötigen wird, um wieder optimal zu funktionieren.35

FILTERREINIGUNG Das Filtersystem (Abb. A “4”) besteht aus: dem zentralen Filterkorb zum Auffangen von groben Teilchen; der Siebplatte zum ständigen Filtern des Spülwassers; dem Mikrofilter unterhalb der Siebplatte, der auch die kleinsten Schmutzpartikelchen auffängt und so eine optimale Spülung garantiert. ■ Um stets beste Spülergebnisse zu erzielen, ist es ratsam, das Filtersystem vor jeder Benutzung zu kontrollieren und zu reinigen. ■ Der Filtersatz läßt sich durch Drehen gegen den Uhrzeigersinn leicht herausziehen (Abb. 1). ■ Der zentrale Filterkorb ist herausnehmbar, um die Reinigung zu erleichtern (Abb. 2). ■ Ziehen Sie schließlich die Siebplatte aus der Bodenwanne heraus wie in der (Abb.3) ersichtlich. Spülen Sie alle Teile gründlich unter fließendem Wasser und reinigen Sie diese eventuell mit einer Bürste. ■ Dank des selbstreinigenden Mikrofilters ist die Wartung reduziert, und die Überprüfung der Filteranlage braucht nur alle 14 Tage vorgenommen zu werden. Trotzdem ist es anzuraten, nach jeder Benutzung zu kontrollieren, ob der zentrale Filtersatz und die Siebplatte nicht verstopft sind. ACHTUNG! Versichern Sie sich nach der Reinigung der Filter, dass sie untereinander richtig befestigt sind und dass die Siebplatte genau in der Bodenwanne eingesetzt ist. Achten Sie darauf, den Filtereinsatz im Uhrzeigersinn in die Siebplatte wieder sorgfältig einzuführen. Ein ungenaues Einsetzen des Filtersatzes kann den Betrieb der Maschine beeinträchtigen. WICHTIG Benutzen Sie die Spülmaschine niemals ohne Filter.

KLARSPÜLMITTEL EINFÜLLEN

Das Klarspülmittel Das Klarspülmittel erleichtert die Trocknung des Geschirrs und vermeidet die Bildung von Flecken und matten Ablagerungen. Die benötigte Menge des Klarspülers wird beim letzten Spülen automatisch zugegeben, ein voller Behälter reicht für mehrere Male. Klarspülmittel einfüllen In der Innentür links vom Spülmittelbehälter befindet sich der Klarspülmittelbehälter (Abb. A "3"). Zur Öffnung der Einfüllöffnung drücken Sie bitte den Deckel an der markierten Stelle nach unten und ziehen gleichzeitig den Deckel nach oben. Benutzen Sie nur Klarspülmittel für Geschirrspülautomaten. Bitte kontrollieren Sie regelmäßig den Füllstand des Klarspülmittels durch das Sichtfenster (C) auf dem Verschlussdeckel um ein gleich bleibend perfektes Spülergebnis zu gewährleisten. Regulierung der Klarspülmitteldosis 1 bis 6 Die Regulierungsscheibe (D) liegt unter dem Verschluss und kann mit Hilfe einer Münze gedreht werden. Die empfohlene Position ist 4. Der Kalkgehalt des Wassers kann zu Ablagerungen auf den Heizstäben führen und so das Trocknen beeinträchtigen. Wenn das Geschirr gestreift erscheinen sollte, so ist eine niedrigere Position zu wählen und wenn es Flecken oder weiße Spuren aufweist, so wähle man eine höhere Position.

PRAKTISCHE HINWEISE Hinweise zur Optimierung der Spülergebnisse ■ Um optimale Spülresultate zu erhalten, sind erst die gröbsten Speisereste (z.B. Knochen, Gräten, Fleisch- oder Gemüsereste, Kaffeesatz, Obstschalen oder -kerne, Zahnstocher, Zigarettenasche usw.) vom Geschirr zu entfernen, da sie sich sonst im Filter, im Wasserablauf oder in den Sprüharmen festsetzen und so zu einer Reduzierung der Reinigungsqualität führen können. ■ Das Geschirr braucht nicht vorgespült zu werden. ■ Durch starkes Braten oder angebrannte Speisereste stark verkrustete Töpfe und Pfannen sollten vor dem eigentlichen Spülvorgang vorgeweicht werden. ■ Töpfe und anderes Geschirr mit der Innenseite nach unten einordnen. ■ Vermeiden Sie das Aufeinanderstapeln und ordnen Sie das Geschirr möglichst in den dafür vorgesehenen Ladebereichen. Eine korrekte Beladung verbessert das Spülergebnis. ■ Kontrollieren Sie, ob sich nach dem Geschirreinfüllen die Sprüharme frei drehen lassen. ■ Töpfe und anderes großes Geschirr mit sehr hartnäckigen oder angebrannten Speiseresten erst mit Wasser und Spülmittel einweichen. ■ Beim Spülen von Silber ist folgendes zu beachten: a) unmittelbar nach der Benutzung vorspülen, vor allem bei fetten Speiseresten (Majonnaise, Eier, Fisch usw.); b) Silbergeschirr nicht mit Spülmittel beträufeln; c) Kontakt mit anderen Metallen vermeiden. Hinweise zum Sparen ■ Um zu sparen, sollte die Spülmaschine immer komplett befüllt werden, bevor gespült wird. Das Geschirr wird jeweils nach dem Essen in die Spülmaschine gefüllt, bis diese voll ist. Eventuell kann zwischen den Beladungen ein Vorspülprogramm durchgeführt werden, um die gröbsten Speisereste einzuweichen und zu entfernen. ■ Bei nicht sehr verschmutztem Geschirr oder nicht voller Ladung wählen Sie das SPAR-PROGRAMM. Spülmaschinenfestes Geschirr ■ Nicht alle Geschirrarten eignen sich zum Spülen in einer Spülmaschine. So dürfen z.B. Geschirrteile aus Kunststoff, Besteck mit Holz- oder Kunststoffgriffen, Töpfe mit Holzgriffen, Geschirr aus Aluminium, Bleikristall oder verbleitem Glas nur dann in die Maschine eingefüllt werden, wenn sie spülmaschinenfest sind. ■ Bei manchen Geschirrarten kann das Dekor nach häufigerem Gebrauch verblassen. Vergewissern Sie sich, dass das Dekor spülmaschinenfest ist, indem Sie erst ein Geschirrteil einige Male in der Maschine spülen und es dann mit den übrigen Teilen auf seine Farbechtheit vergleichen. ■ Spülen Sie Silberbesteck nicht zusammen mit Stahlbesteck, um eine chemische Reaktion der beiden Metalle zu vermeiden. WICHTIG Beim Kauf von neuem Geschirr vergewissern Sie sich immer, dass es spülmaschinenfest ist. Nützliche Hinweise ■ Nach dem Programmende ist es empfehlenswert, erst den unteren Geschirrkorb herauszuziehen, damit keine Wassertropfen vom oberen zum unteren Korb herabtropfen. ■ Bleibt das Geschirr nach dem Spülen noch eine gewisse Zeit im Gerät, sollte die Tür einen Spalt geöffnet werden. Das Trockenergebnis wird so verbessert.

LÄNGERE NICHTBENUTZUNG

Wenn die Spülmaschine längere Zeit unbenutzt bleiben soll, empfehlen wir das folgende Vorgehen:

1. Um Fettreste zu entfernen, ein

Spülprogramm ohne Geschirr aber mit Spülmittel laufen lassen.

2. Stecker aus der Steckdose ziehen.

3. Wasserhahn schließen.

4. Klarspülmittelbehälter füllen.

5. Tür ein wenig öffnen.

6. Halten Sie das Innengehäuse immer

7. Steht das Gerät in einem Raum mit

Temperatur unter 0°C, so kann das Restwasser in den Schläuchen gefrieren. In diesem Fall sollte zuerst die Raumtemperatur erhöht und die Spülmaschine erst nach 24 Stunden in Betrieb gesetzt werden. WICHTIG Eine reibungslose Funktion kann nur bei genauer Einhaltung der Bedienungsanleitung und ordentlicher Wartung gewährleistet werden. Es kann keine Garantie für Defekte übernommen werden, die auf einer Nichtbeachtung der Anweisungen für Bedienung oder Wartung beruhen. ÄUßERE REINIGUNG UND PFLEGE ■ Bitte benutzen Sie zur Reinigung des Gerätes von außen stets nur ein feuchtes Tuch und niemals Reinigungs- und Scheuermittel. ■ Der Innenbehälter bedarf keiner besonderen Reinigung. ■ Bitte reinigen Sie die Türdichtungen regelmäßig mit einem feuchten Tuch, um evtl. anhaftende Lebensmittelreste und Klarspülerrückstände zu entfernen. ■ Kalk oder Speisereste werden durch einen Spülgang im Feinprogramm entfernt, indem ein Glas Weinessig zugefügt wird. ■ Sollte das Geschirr trotz regelmäßiger Reinigung der Filter schlechte Spülergebnisse aufweisen, überprüfen Sie, dass die Sprüharme (Abb. A “5”) nicht von Schmutzpartikeln verstopft sind. Sollte dies der Fall sein, reinigen Sie die Sprüharme wie folgt:

1. Um den oberen Sprüharm abzunehmen,

drehen Sie ihn bis zur Stop-Position, die durch einen Pfeil gekennzeichnet ist (Abb. 1b). Drücken Sie den Sprüharm nach oben und drehen Sie ihn gleichzeitig im Uhrzeigersinn (Abb. 1). Um den Sprüharm wieder zu montieren, wiederholen Sie den Vorgang, drehen Sie ihn dabei jedoch gegen den Uhrzeigersinn. Der untere Sprüharm läßt sich durch einfaches Ziehen nach oben abnehmen (Abb. 2);

2. Spülen Sie die Sprüharme unter

fließendem Wasser und befreien Sie diese von Speiseresten und sonstigen Rückständen;

3. Danach montieren Sie die beiden

Sprüharme in das Gerät. Achten Sie beim oberen Sprüharm darauf, dass er bis zur Stop-Position gedreht wird und schrauben Sie ihn fest. ■ Die Spülkammer und Innentür ist ebenfalls aus Edelstahl. Sollten hieran Oxidationserscheinungen auftreten, so sind diese z.B. durch eisenhaltiges Wasser hervorgerufen. ■ Die Flecken sind mit handelsüblichen Edelstahl-Reinigern zu entfernen (keine Stahlwolle benutzen).38 FEHLERSUCHE Kleine Störungen selbst beheben! Sollte Ihr Geschirrspüler einmal nicht zu Ihrer Zufriedenheit arbeiten, kontrollieren Sie die folgenden Punkte, bevor Sie den Kundendienst rufen: Stecker in die Steckdose Ein/Aus-Taste betätigen Kontrollieren Kontrollieren Tür schließen Kontrollieren Wasserhahn öffnen Programmwähler genau einstellen Knicke beseitigen Filter reinigen Filter säubern Knick oder Biegung aus dem Ablaufschlauch entfernen Achten Sie auf einen korrekten Anschluss des Ablaufschlauches Wenden Sie sich an einen Fachmann Ablaufschlauch mindenstens 40 cm über dem Boden anbringen Weniger Spülmittel zugeben Kontrollieren Filterplatte und Filter säubern Schalten Sie das Gerät aus. Öffnen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein.

FEHLER GRUND FEHLER -BESEITIGUNG

1-Die Programme funktionieren nicht 2-Es läuft kein Wasser ein

3 - Das Wasser läuft nicht ab

4-Wasser läuft ständig ein 5-Man hört nicht, dass sich die Sprüharme drehen

6 - Bei den elektronischen

Geräten ohne Display: Eine oder mehrere LED blinken schnell. Stecker nicht richtig in der Steckdose Ein/Aus-Taste nicht gedrückt Kein Strom vorhanden Sicherung defekt Tür nicht fest verschlossen Siehe Gründe 1) Wasserhahn geschlossen Programmwähler nicht richtig eingestellt Der Zulaufschlauch ist geknickt Der Filter des Zulaufschlauches ist verstopft Filter verstopft oder verschmutzt Ablaufschlauch geknickt Die Verlängerung des Ablaufschlauches ist nicht ordnungsgemäß angebracht Keine Entlüftung des Ablaufanschlusses in der Wand Ablaufschlauch zu tief Übermäßige Spülmittel-Zugabe Ein Stück des Spülguts blockiert den Sprüharm Filterplatte oder Filter stark verschmutzt Der Wasserhahn ist gesperrt

N.B.: Sollte eine der genannten Störungen auftreten und das Gerät danach zunächst ein unzureichendes Spülergebnis aufweisen, so ist es notwendig, dass Sie das Geschirr vor einer erneuten Inbetriebnahme kurz per Hand vorspülen. Während des Trockenvorgangs können sich Anschmutzungen so verhärten, dass diese auch in einem erneuten Spülgang evtl. nicht restlos entfernt werden können. Sollte die Fehlfunktion weiterhin bestehen, so setzen Sie sich bitte mit dem Kundendienst in Verbindung. Bitte halten Sie hierzu die Matrikelnummer des Gerätes bereit, die Sie entweder oben auf der Tür oder oben in der Türöffnung auf der Typenplakette finden. Dies ermöglicht dem Kundendienst, Ihnen schnell und effektiv zu helfen. Wir schileßen die Haftung für alle evtl. Druckfehler aus. Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.

FEHLER GRUND FEHLER -BESEITIGUNG

7-Das Spülgut wird nur zum Teil gespült 8-Weiße Flecken auf dem Spülgut 9-Spülmittel wird nicht oder nicht vollständig eingezogen

10 - Spülmittel wird nicht

11 - Geräusche während des

12 - Geschirr wird nicht

richtig trocken Siehe Gründe 5) Das Geschirr ist zu dicht angeordnet Das Ende des Ablaufschlauches liegt im Wasser Spülmittel ist nicht richtig dosiert, verklumpt oder hart Der Deckel des Salzbehälters ist nicht richtig geschlossen Das gewählte Spülprogramm ist nicht angemessen Geschirr im unteren Korb ist nicht gespült Wasser besonders hart Teller, Töpfe, Geschirr oder Besteck versperren die Öffnung des Dosiereinheit Spülmittel verklumpt oder feucht Netzwasserdruck wegen Fremd- ablagerungen zu niedrig Das Geschirr klappert Sprüharme klappern gegen das Geschirr Keine Lüftung Klarspüler fehlt Kontrollieren Geschirr richtig anordnen Der Ablaufschlauch darf nicht im Wasser liegen Dosis erhöhen u. ggf. neues Spülmittel benutzen Deckel festschrauben Wählen Sie ein intensiveres Programm Taste 1/2 zurückdrücken Klarspüler kontrollieren bzw. regulieren Geschirr so im Gerät einordnen, dass die Öffnung des Spülmittelbehälters nicht versperrt ist Anderes oder trockenes Spülmittel verwenden (Spülmittel an einem trockenen Ort aufbewahren) Reinigen des im Zulaufschlauch vorhandenen Filters Geschirr richtig anordnen Geschirr richtig anordnen Tür am Ende des Spülgangs offen lassen, um die natürliche Trocknung zu fördern Klarspüler nachfüllen/benutzen40 INDICE Prescripciones de seguridad Puesta en Marcha, instalación Cargar la sal Regulación del cesto superior Carga del lavavajillas Información para los laboratorios de prueba Carga de detergente Tipo de detergente Carga de abrillantador Limpieza del filtro Consejos prácticos Limpieza y manutención ordinaria Búsqueda de pequeñas anomalías pág. 41 pág. 42 pág. 46 pág. 47 pág. 48 pág. 50 pág. 51 pág. 52 pág. 53 pág. 54 pág. 55 pág. 56 pág. 57 Fig. A Le rogamos lea atentamente las advertencias contenidas en el presente libro porquereportan importantes indicaciones en lo que respecta a la seguridad de instalación,de uso, de mantenimiento y algunos consejos útiles para mejorar la utilizacióndel lavavajillas.Conserve con cuidado este libro para cualquier ulterior consulta.
