FSM 601 BKGL - Exaustor FRANKE - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	Franke
Modelo	FSM 601 BKGL
Largura	600 mm
Alimentação elétrica	220-240 V ~ 50/60 Hz
Classe de isolamento	Classe I (aterramento obrigatório)
Distância mínima de segurança	650 mm acima do plano de cozimento
Diâmetro do duto de exaustão	120 mm mínimo
Número de velocidades	3 velocidades (mínima, média, máxima)
Iluminação	Sim, comando pelo interruptor L
Tipo de filtro de gordura	Lavável na máquina de lavar louça, limpar a cada 2 meses
Filtro de carvão ativado	Não lavável, substituir a cada 4 meses
Utilização	Doméstica, exaustão de odores de cozinha
Limpeza das superfícies	Pano úmido e detergente neutro
Material	Aço inoxidável e vidro (BKGL = Vidro Preto)
Informações de segurança	Não flambar sob a coifa, não usar com dutos de chaminé
Reparabilidade	Contatar o serviço de assistência técnica autorizado

Perguntas frequentes - FSM 601 BKGL FRANKE

Qual é a altura de instalação mínima da coifa Franke FSM 601 BKGL?

A distância mínima de segurança entre o plano de cozimento e a coifa é de 650 mm. Se sua placa de cozimento especificar uma distância maior, respeite esse valor.

Como limpar os filtros de gordura da coifa?

Os filtros de gordura devem ser limpos a cada 2 meses. Podem ser lavados na máquina de lavar louça ou à mão com detergente neutro.

Quando substituir o filtro de carvão ativado?

O filtro de carvão ativado não se lava e deve ser substituído a cada 4 meses aproximadamente, ou com mais frequência em caso de uso intensivo.

Posso usar a coifa com uma placa a gás?

Sim, mas certifique-se de que o ambiente esteja adequadamente ventilado para evitar o retorno dos gases de combustão. A pressão negativa não deve exceder 0,04 mbar.

Como ajustar a velocidade de aspiração?

Use a tecla V para escolher entre 3 velocidades: 1 (silenciosa para vapor leve), 2 (ótima para uso normal), 3 (potência máxima).

O que fazer se a coifa não ligar?

Verifique primeiro se o plugue está conectado e se o disjuntor não desarmou. Certifique-se de que a tensão corresponde à indicada na placa de identificação. Se o problema persistir, contate um técnico autorizado.

Posso evacuar o ar em uma chaminé?

Não, nunca conecte a coifa a um duto de chaminé usado para evacuar fumaça de combustão (caldeira, chaminé). Use uma exaustão dedicada.

Como acender a iluminação da coifa?

Pressione a tecla L para ligar ou desligar as luzes.

A coifa é barulhenta?

O nível de ruído depende da velocidade selecionada. A velocidade 1 é a mais silenciosa. As características exatas não são especificadas no manual.

Posso limpar a coifa com produtos abrasivos?

Não, use apenas um pano úmido e um detergente líquido neutro. Evite esponjas abrasivas que riscam a superfície.

MANUAL DE UTILIZADOR FSM 601 BKGL FRANKE

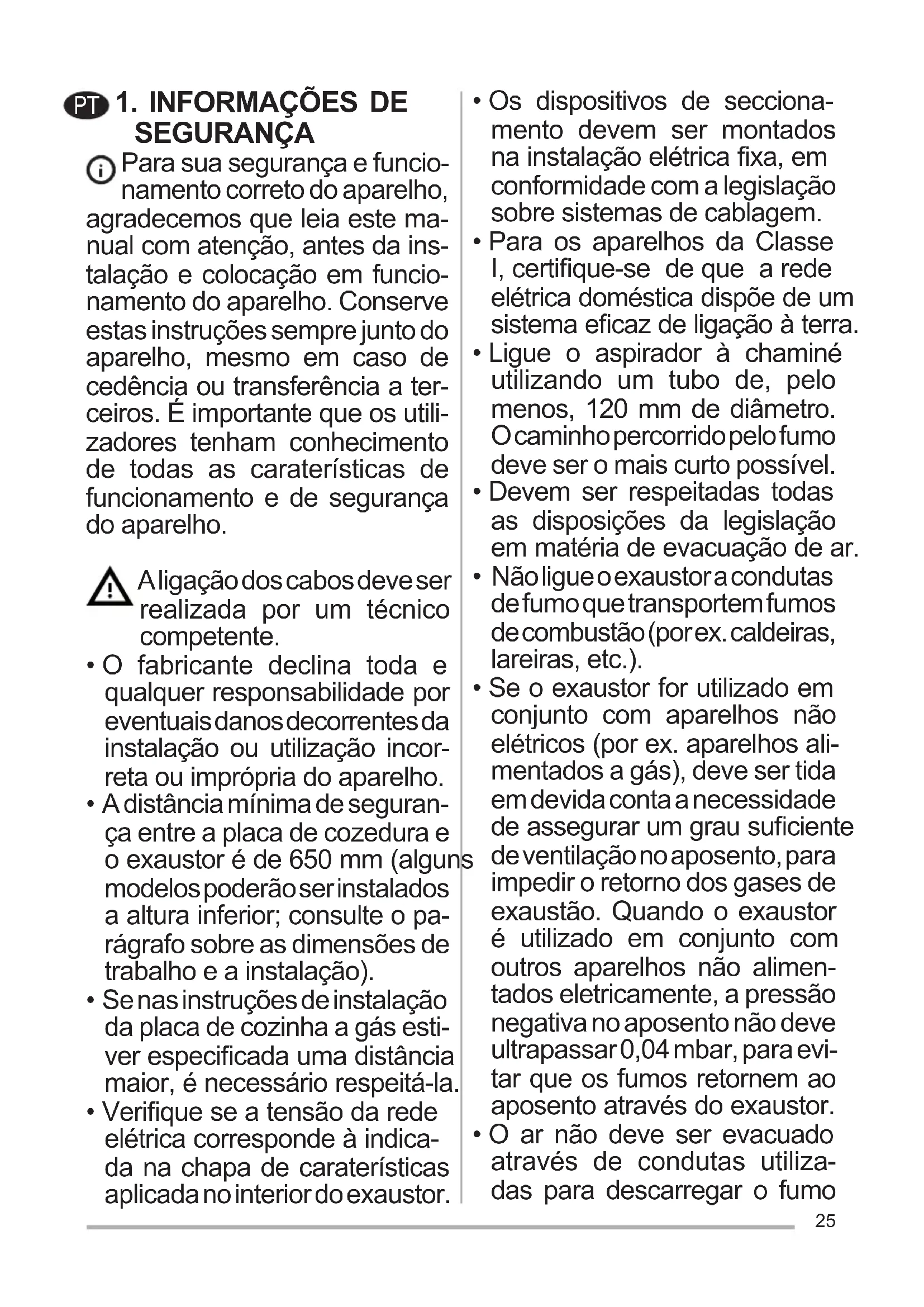

1. INFORMAÇÕES DE SEGURANÇA

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características aplicada no interior do exaustor.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra. Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas realizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em referência às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

• Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa...).
• Não cozinhe alimentos flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas

com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

Vigie as crianças, certificando-se de que não brinquem com o aparelho. - O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com apare-

lhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

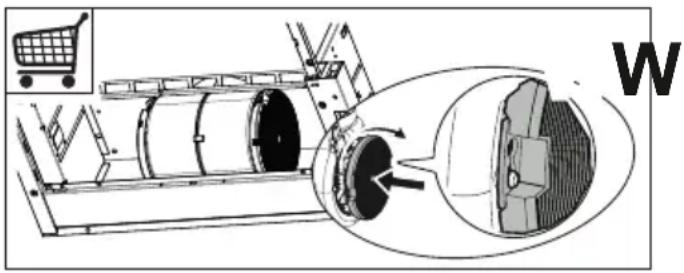

• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído a cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

• Os filtros antigordura devem ser limpos a cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

• Para limpar as superfícies do exaustor, é suficiente utilizar um pano úmido e detergente líquido neutro.

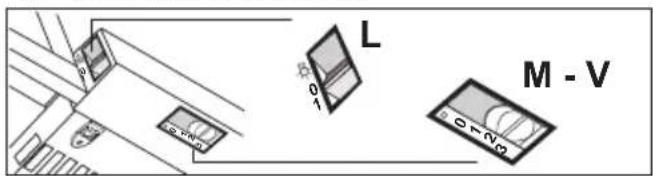

4. COMANDOS

L	Luzes Liga e	desliga a Iluminação.
M	Motor Liga e	desliga o motor de exaustão.
V	Velocidade Determinada a velocidade de precisão:1. Velocidade minima, indica-ida para uma troca conti-nua do ar muito silenciosa, se os vapores de cozedura forem poucOs.2. Velocidade média, indica-ida para a maior parte das condições de uso vista a excellente relacion entre o débito do ar tratado e o nível de ruído.3. Velocidade Tmaxima, in-dicada para enfeñantar as(Maximas emissões de vaporores de cozedura, mesmo durante periodos prolongados.

M - V L

L Luzes Liga e desliga a Iluminação.

M Motor Liga e desliga o motor de exaustão.

V Velocidade Determinina a velocidade de precisamente para uma troça contú-nia do ar muito silenciosa, se os vapores de cozedura foram poucos.

2. Velocidade Tmaxima, indica para fazer as(Maximas emissções de vaporores de cozedura, mesmo durante periços prolongados.

5. ILUMINAÇÃO

• Para substituição, contacte a assistência técnica ("Para compra, dirija-se à assistência técnica").
