FSM 601 BKGL - Okap FRANKE - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Franke
Model	FSM 601 BKGL
Szerokość	600 mm
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Klasa izolacji	Klasa I (obowiązkowe uziemienie)
Minimalna odległość bezpieczeństwa	650 mm nad płytą grzejną
Średnica przewodu odprowadzającego	minimum 120 mm
Liczba prędkości	3 prędkości (minimalna, średnia, maksymalna)
Oświetlenie	Tak, sterowanie przełącznikiem L
Typ filtra tłuszczowego	Zmywalny w zmywarce, należy czyścić co 2 miesiące
Filtr węglowy	Niezmywalny, wymieniać co 4 miesiące
Zastosowanie	Domowe, usuwanie zapachów kuchennych
Czyszczenie powierzchni	Wilgotna ściereczka i neutralny detergent
Materiał	Stal nierdzewna i szkło (BKGL = Black Glass)
Informacje bezpieczeństwa	Nie flambirować pod okapem, nie używać z przewodami kominowymi
Naprawialność	Skontaktuj się z autoryzowanym serwisem

Często zadawane pytania - FSM 601 BKGL FRANKE

Jaka jest minimalna wysokość montażu okapu Franke FSM 601 BKGL?

Minimalna odległość bezpieczeństwa między płytą grzejną a okapem wynosi 650 mm. Jeśli Twoja płyta kuchenna określa większą odległość, przestrzegaj tej wartości.

Jak czyścić filtry tłuszczowe okapu?

Filtry tłuszczowe należy czyścić co 2 miesiące. Można je myć w zmywarce lub ręcznie neutralnym detergentem.

Kiedy wymienić filtr węglowy?

Filtr węglowy nie podlega myciu i należy go wymieniać co około 4 miesiące, lub częściej w przypadku intensywnego użytkowania.

Czy mogę używać okapu z płytą gazową?

Tak, ale upewnij się, że pomieszczenie jest prawidłowo wentylowane, aby uniknąć cofania się spalin. Podciśnienie nie powinno przekraczać 0,04 mbar.

Jak ustawić prędkość ssania?

Użyj przycisku V, aby wybrać spośród 3 prędkości: 1 (cicha dla małej pary), 2 (optymalna do zwykłego użytkowania), 3 (maksymalna moc).

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy wtyczka jest podłączona i czy wyłącznik nadmiarowy nie zadziałał. Upewnij się, że napięcie odpowiada podanemu na tabliczce znamionowej. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

Czy mogę odprowadzać powietrze do komina?

Nie, nigdy nie podłączaj okapu do przewodu kominowego służącego do odprowadzania spalin (kocioł, komin). Użyj dedykowanego odpływu.

Jak włączyć oświetlenie okapu?

Naciśnij przycisk L, aby włączyć lub wyłączyć światła.

Czy okap jest głośny?

Poziom hałasu zależy od wybranej prędkości. Prędkość 1 jest najcichsza. Dokładne parametry nie są określone w instrukcji.

Czy mogę czyścić okap środkami ściernymi?

Nie, używaj tylko wilgotnej ściereczki i neutralnego detergentu w płynie. Unikaj ściernych gąbek, które rysują powierzchnię.

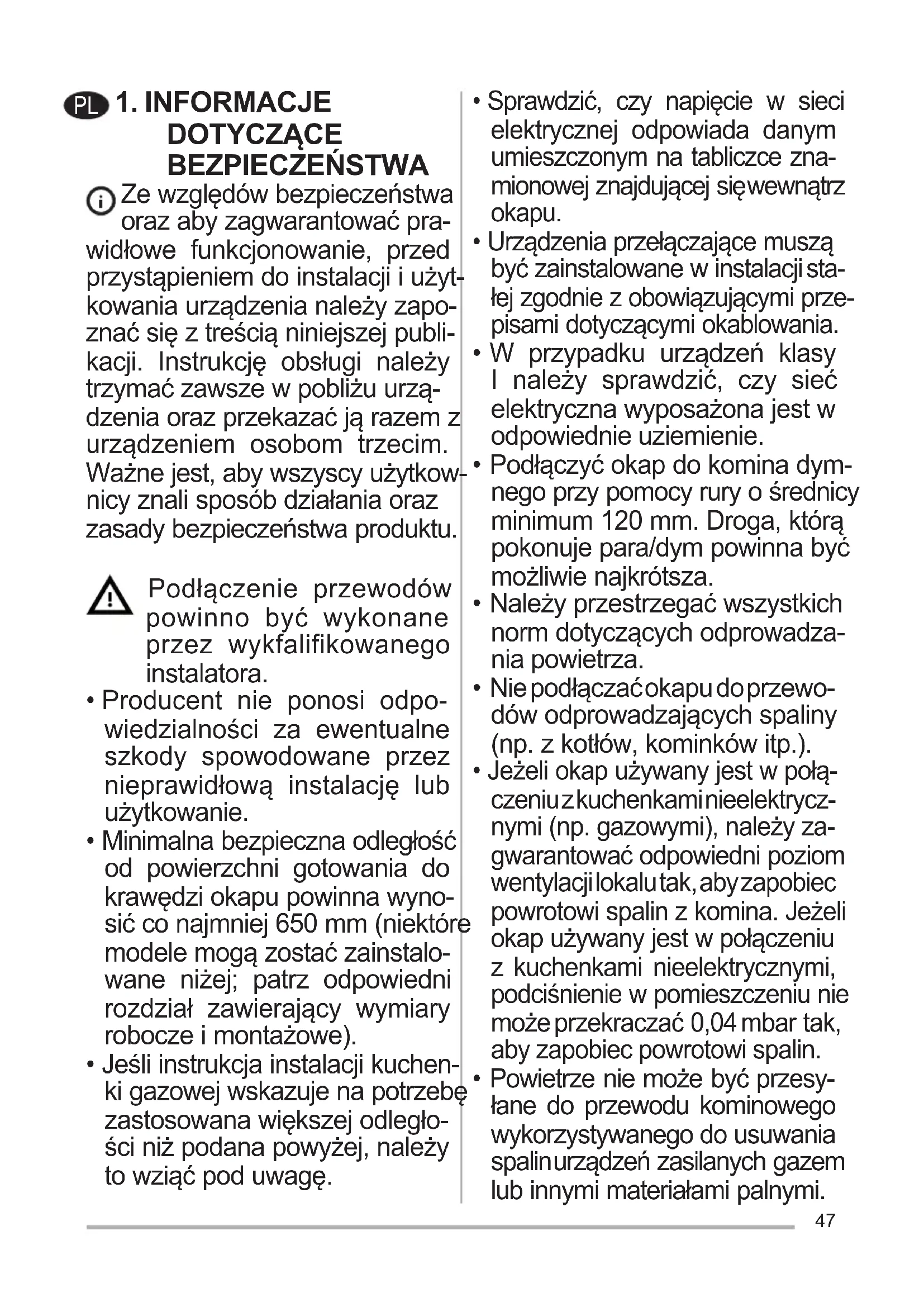

INSTRUKCJA OBSŁUGI FSM 601 BKGL FRANKE

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie urządzenia, należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykwalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane nieprawidłową instalacją lub użytkowaniem.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowania większej odległości niż podana powyżej, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu. Urządzenia przyłączane muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania. W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym, powinna być jak najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w lokalu, aby zapobiec powrotowi spalin. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar, tak aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwania spalin z urządzeń zasilanych gazem lub innymi materiałami palnymi.
• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta. Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym. W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folię ochronną.

Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub

lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym

doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

• Dzieci nie należy pozostawiać bez nadzoru i nie należy im zezwalać na zabawy urządzeniem.
• Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrzne mogą stać się bardzo gorące, jeśli używane są razem z urządzeniami przeznaczonymi do gotowania.

Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz Rozdział Czyszczenie i konserwacja. - Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

Symbol znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków.
• Nie dostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

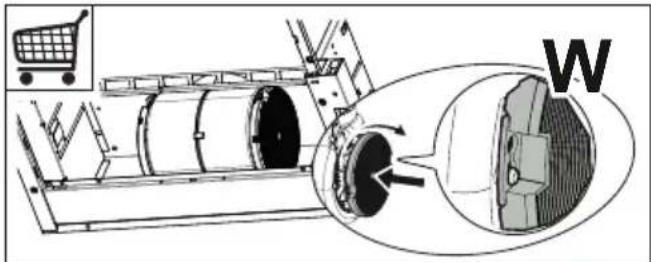

• Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji; należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

• Filtry przeciwtłuszczowe należy myć co 2 miesiące lub częściej w razie użytkowania intensywnego; można je myć w zmywarce (Z).

Powierzchnie okapu wystarczy czyścić wilgotną szmatką i neutralnym płynem do mycia.

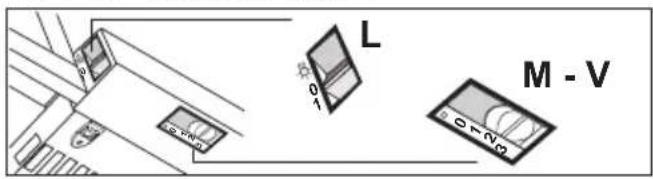

4. STEROWANIE

L	Oswietlenie Włącza i wyłącza oswietlenie.
M	Silnik Włącza i wyłącza silnik okapu.
V	Prędkość Pozwala na wybranie prȩdkości pracy wentylatora:1. Prȩdkość niska, przywidziana do statej i cichej wentylacji kuchni przy niewielkiej ilosci oparów.2. Prȩdkość srednia, wąsciwa dlawciekszość panujących podczas gotowania warunków, zapiewniedajca optymalny stosunek poziomu wentylacji w stosunku do głowność spracy.3. Prȩdkość maksymalna, zale-canadodusuwania znacznych ilosci oparów, rownikę przydłość okresy czasu.

L	Oswietlenie Włęcza i wyłącza oswietlenie.
M	Silnik Włȩcza i wȩćzca silnik okapu.
V Prędkość Pozwalna na wybranie prȩdkości pracy wentylatora:1. Prȩdkość niska, przywidzianady do statej i cichej wentylacji kuchni przy niewielkiej ilosci oparów.2. Prȩdkość maksymalna, zale-caná do usuwania znacznych ilosci oparów, równieź przyez dędźstate okresy czasu.

5. OŚWIETLENIE

• W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta.

Uwaga! Prosimy uważnie przeczytać i kierować się instrukcją przed instalacją i eksploatacją urządzenia, aby zapewnić bezpieczeństwo i prawidłową pracę. Zachowaj tę instrukcję razem z urządzeniem, nawet w przypadku jego przekazania. Użytkownik powinien zapoznać się z kolejnością eksploatacji urządzenia oraz techniką bezpieczeństwa podczas korzystania.

Podłączenie elektryczne musi wykonać wykwalifikowana osoba.

Producent nie ponosi odpowiedzialności za szkody wynikłe z nieprawidłowego lub nieudanego montażu. Minimalna bezpieczna odległość między powierzchnią płyty a okapem wynosi 650 mm (niektóre modele mogą być montowane niżej, patrz instrukcje montażu). W instrukcji montażu płyty może być podana większa odległość, niż w tym dokumencie. Zawsze należy przestrzegać instrukcji, gdzie podana jest większa odległość. - Przed instalacją sprawdź, czy napięcie w sieci odpowiada napięciu znamionowemu.

Znamionowa tabliczka znajduje się na wewnętrznej stronie okapu.

• W przypadku stałego podłączenia muszą być zainstalowane urządzenia odłączające zgodnie z zasadami montażu.
• W przypadku korzystania z urządzeń klasy I upewnij się, że wewnętrzne źródło zasilania ma odpowiednie uziemienie. Podłącz okap do przewodu kominowego za pomocą rury o średnicy co najmniej 120 mm. Droga przewodu kominowego powinna być jak najkrótsza. Należy przestrzegać norm dotyczących wydalania spalin. Nie podłączaj okapu do kanałów wentylacyjnych, przez które odprowadzane są spaliny (z bojlerów, kominków itp.).
• Jeśli okap jest używany razem z urządzeniami nieelektrycznymi (na przykład urządzeniami spalającymi gaz), w pomieszczeniu należy zapewnić odpowiednią wentylację, aby uniknąć cofania się spalin. Jeśli okap jest używany w połączeniu z urządzeniami, które działają z nieelektrycznych źródeł energii, ciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu spalin do pomieszczenia. Zabrania się kierowania strumienia powietrza do kanału wentylacyjnego.

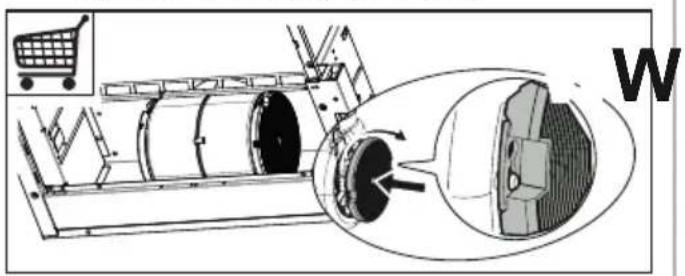

• Filtry z węgla aktywnego nie są przeznaczone do mycia ani regeneracji; należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli są używane bardzo intensywnie (W).
