FSM 601 BKGL - Izvadsistēma FRANKE - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	Franke
Modelis	FSM 601 BKGL
Platums	600 mm
Elektroapgāde	220-240 V ~ 50/60 Hz
Izolācijas klase	I klase (obligāta zemēšana)
Minimālais drošības attālums	650 mm virs plīts virsmas
Izplūdes caurules diametrs	minimum 120 mm
Ātrumu skaits	3 ātrumi (minimālais, vidējais, maksimālais)
Apgaismojums	Jā, vadība ar slēdzi L
Tauku filtra veids	Mazgājams trauku mašīnā, tīrīt ik pēc 2 mēnešiem
Aktivētās ogles filtrs	Nemazgājams, jāmaina ik pēc 4 mēnešiem
Lietojums	Mājsaimniecības, virtuves smaku novadīšanai
Virsmu tīrīšana	Mitra drāna un neitrāls mazgāšanas līdzeklis
Materiāls	Nerūsējošais tērauds un stikls (BKGL = melns stikls)
Drošības informācija	Neuzliesmot zem nosūcēja, neizmantot ar skursteņa caurulēm
Remontējamība	Sazinieties ar pilnvarotu servisa centru

Bieži uzdotie jautājumi - FSM 601 BKGL FRANKE

Kāds ir minimālais uzstādīšanas augstums Franke FSM 601 BKGL tvaika nosūcējam?

Minimālais drošības attālums starp plīti un nosūcēju ir 650 mm. Ja jūsu plīts norāda lielāku attālumu, ievērojiet šo vērtību.

Kā tīrīt nosūcēja tauku filtrus?

Tauku filtri jātīra ik pēc 2 mēnešiem. Tos var mazgāt trauku mašīnā vai ar rokām ar neitrālu mazgāšanas līdzekli.

Kad jāmaina aktivētās ogles filtrs?

Aktivētās ogles filtrs nemazgājas un jāmaina aptuveni ik pēc 4 mēnešiem, vai biežāk, ja lietošana ir intensīva.

Vai es varu izmantot nosūcēju ar gāzes plīti?

Jā, bet pārliecinieties, ka telpa ir pienācīgi vēdināta, lai novērstu degšanas gāzu atgriešanos. Negatīvais spiediens nedrīkst pārsniegt 0,04 mbar.

Kā regulēt sūkšanas ātrumu?

Izmantojiet pogu V, lai izvēlētos no 3 ātrumiem: 1 (kluss, maziem tvaikiem), 2 (optimāls parastai lietošanai), 3 (maksimālā jauda).

Ko darīt, ja nosūcējs neieslēdzas?

Vispirms pārbaudiet, vai kontaktdakša ir iesprausta un vai automātiskais slēdzis nav nostrādājis. Pārliecinieties, ka spriegums atbilst marķējumam uz datu plāksnītes. Ja problēma turpinās, sazinieties ar pilnvarotu tehniķi.

Vai es varu novadīt gaisu skurstenī?

Nē, nekad nepievienojiet nosūcēju skursteņa caurulei, kas kalpo sadegšanas dūmu novadīšanai (katls, kamīns). Izmantojiet atsevišķu izvadu.

Kā ieslēgt nosūcēja apgaismojumu?

Nospiediet pogu L, lai ieslēgtu vai izslēgtu gaismas.

Vai nosūcējs ir trokšņains?

Skaņas līmenis ir atkarīgs no izvēlētā ātruma. Ātrums 1 ir klusākais. Precīzi raksturlielumi instrukcijā nav norādīti.

Vai es varu tīrīt nosūcēju ar abrazīviem līdzekļiem?

Nē, izmantojiet tikai mitru drānu un neitrālu šķidru mazgāšanas līdzekli. Izvairieties no abrazīviem sūkļiem, kas saskrāpē virsmu.

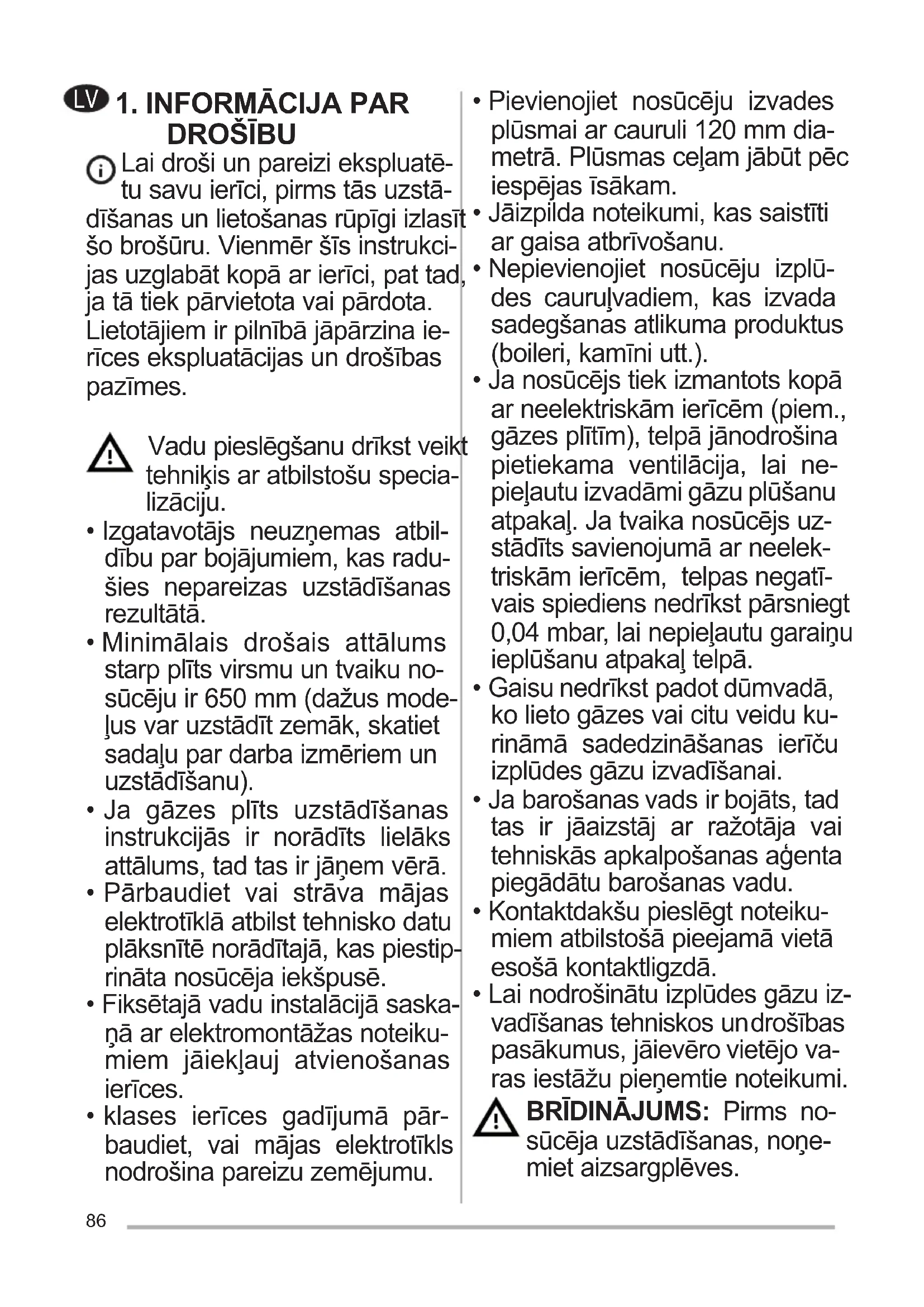

LIETOŠANAS INSTRUKCIJA FSM 601 BKGL FRANKE

Lai droši un pareizi ekspluatētu savu ierīci, pirms tās uzstādīšanas un lietošanas rūpīgi izlasiet šo brošūru. Vienmēr šīs instrukcijas uzglabājiet kopā ar ierīci, pat tad, ja tā tiek pārvietota vai pārdota. Lietotājiem pilnībā jāpārzina ierīces ekspluatācijas un drošības pazīmes.

Vadu pieslēgšanu drīkst veikt tehniķis ar atbilstošu specializāciju.

• Izgatavotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas uzstādīšanas rezultātā.
• Minimālais drošais attālums starp plīts virsmu un tvaika nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu). Ja gāzes plīts uzstādīšanas instrukcijās ir norādīts lielāks attālums, tad tas ir jāņem vērā.
• Pārbaudiet, vai strāva mājas elektrotīklā atbilst tehnisko datu plāksnītē norādītajai, kas piestiprināta nosūcēja iekšpusē. Fiksētajā vadu instalācijā saskaņā ar elektromontāžas noteikumiem jāiekļauj atvienošanas ierīces.
• Ierīces gadījumā pārbaudiet, vai mājas elektrotīkls nodrošina pareizu zemējumu.
• Pievienojiet nosūcēju izvades plūsmai ar cauruli 120 mm diametrā. Plūsmas ceļam jābūt pēc iespējas īsākam.
• Jāizpilda noteikumi, kas saistīti ar gaisa atbrīvošanu.
• Nepievienojiet nosūcēju izplūdes caurulvadiem, kas izvada sadegšanas atlikuma produktus (boileri, kamīni utt.).
• Ja nosūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plītim), telpā jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmo gāzu plūsmu atpakaļ. Ja tvaika nosūcējs uzstādīts savienojumā ar neelektriskām ierīcēm, telpas negatīvais spiediens nedrīkst pārsniegt 0,04 mbar, lai nepieļautu gāzu ieplūšanu atpakaļ telpā. Gaisu nedrīkst padot dūmvadā, ko lieto gāzes vai citu veidu kurināmā sadedzināšanas ierīču izplūdes gāzu izvadīšanai.
• Ja barošanas vads ir bojāts, tad tas ir jāaizstāj ar ražotāja vai tehniskās apkalpošanas aģenta piegādātu barošanas vadu.
• Kontaktdakšu pieslēgt noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā. Lai nodrošinātu izplūdes gāzu izvadīšanas tehniskos un drošības pasākumus, jāievēro vietējo varas iestāžu pieņemtie noteikumi.

BRĪDINĀJUMS: Pirms nosūcēja uzstādīšanas, noņemiet aizsargplēves.

Tvaika nosūcēja atbalstam izmantot tikai skrūves un mazās sastāvdaļas. BRĪDINĀJUMS: Ja skrūvju vai stiprinājuma ierīču uzstādīšana nav veikta saskaņā ar šīm instrukcijām, var rasties elektriskās strāvas trieciena risks. - Neskatīties uz gaismu caur optiskajām ierīcēm (binokli, palielināmajiem stikliem...). - Neuzstādīt zem tvaika nosūcēja gabarītiem; aizdegšanās risks. - Šo ierīci lietot drīkst 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai personas, kam nav pieredzes un zināšanu, ja tam ir nodrošināta uzraudzība vai instrukcijas, kas saistītas ar drošu ierīces lietošanu un ietverto bīstamības risku izpratni. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un ierīces kopšanu nedrīkst veikt bērni, ja tie netiek uzraudzīti. - Mazi bērni ir jāuzrauga, lai tie nespēlētos ar ierīci. - Ierīci nav paredzēts lietot personām (ieskaitot bērnus) ar ierobežotām psihiskām, fiziskām, uztveres vai prāta spējām, cilvēkiem bez pieredzes un zināšanām, izņemot tādus gadījumus, kuros par viņu drošību atbildīgā persona veic uzraudzību vai sniedz norādes par ierīces lietošanu.

Atklātas detalizētas gatavošanas iekārtu izmantošanas laikā var kļūt karstas.

• Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodaļu "Apkope un tīrīšana".
• Telpā ir pietiekama ventilācija, ja tiek izmantots tāda paša diapazona tvaika nosūcējs, dedzinot tādu pašu gāzes vai kurināmā veidu (nav piemērojama iekārtām, kas tikai ievada gaisu atpakaļ telpās).
• Simbols uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negatīvu ietekmi uz vidi un cilvēku veselību, kas tomēr var notikt, ja neievērosiet šī izstrādājuma utilizācijas noteikumus. Lai iegūtu papildu informāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kur iegādājaties šo produktu.

2. IZMANTOŠANA

Tvaika nosūcējs ir izstrādāts ekskluzīvi lietošanai mājsaimniecībā, lai novērstu virtuves smakas. - Nekad nelietot tvaika nosūcēju tādiem mērķiem, kādiem to nav paredzēts lietot. - Nekad zem funkcionējoša tvaika nosūcēja neatstāt lielas atklātas liesmas. - Noregulēt liesmas intensitāti tikai tieši zem pannas, pārliecinoties, ka liesma atrodas arī ārpus pannas malām. Dziļas tauku cepšanas ierīces lietošanas laikā ir nepārtraukti jānovēro: pārkarsēta eļļa var liesmās sadegt.

3. APKOPE UN TĪRĪŠANA

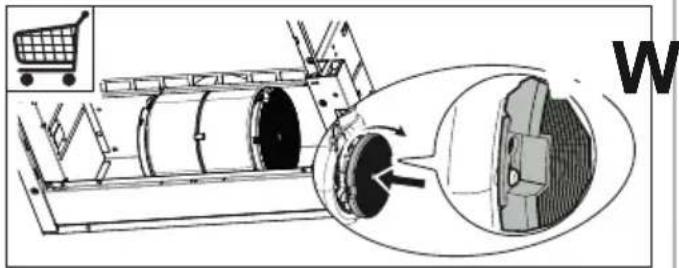

-Aktīvās ogles filtrs nav mazgājams un nav atjaunojams, to jāmaina aptuveni pēc 4 mēnešu darbības vai biežāk, ja ierīce tiek izmantota intensīvi (W).

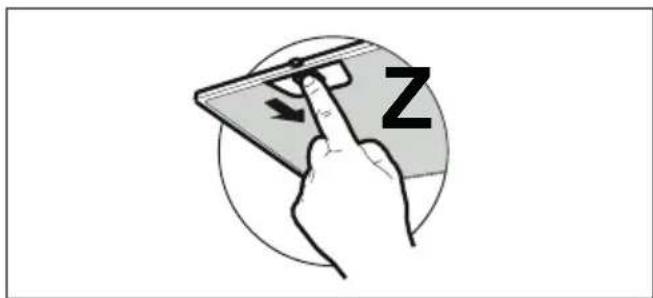

-Tauku filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota, filtrus var mazgāt trauku mazgājamā mašīnā (Z).

• Nosūcēju tīriet ar mitru lupatiņu un neitrālu šķidru mazgāšanas līdzekli.

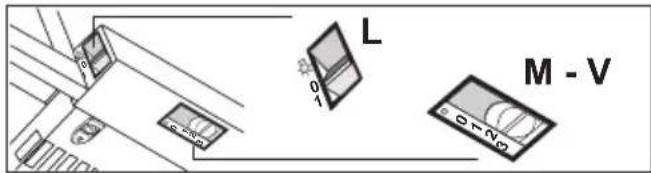

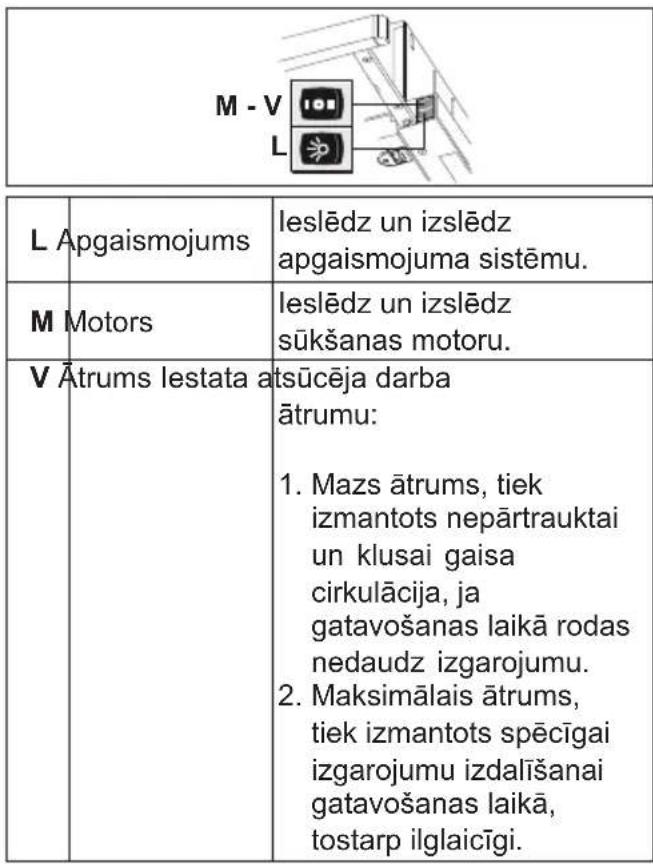

4. VADĪBAS ELEMENTI

L	Apgaismojums	leslēdz un izslēdz apgaismojuma sistemu.
M	Motors	leslēdz un izslēdz sūkšanas motoru.
V	Åtrums	lestata atsucēja darba ātrumu: 1. Mazes ātrums, tiek izmantots nepārtrauktai un klusai gaisa cirkulacija, ja gatavošanas laikā rodas nedaudz izgarojumu. 2. Videjs ātrums, piemērots lielakajai dalai gadijumu, tas optimali apstrādā gaisa plūsmu / nerada troksni. 3. Maksimālais ātrums, tiek izmantots spečigai izgarojumu izdalīšanai gatavošanas laikā, tostarp ilglaicīgi.

5. APGAISMOJUMS

• Par nomaiņu vērsties tehniskajā atbalstā ("Lai iegūtu tehniskā atbalsta kontaktinformāciju").
