NI5011 - Sensor indutivo IFM - Manual de utilização gratuito

Tipo de produto	Sensor indutivo NAMUR para zonas explosivas
Marca	IFM
Modelo	NI5011
Categoria ATEX	II 1G (Gás) / II 1D (Poeiras)
Certificado ATEX	PTB 01 ATEX 2191, BVS 04 ATEX E153 X
Certificado IECEx	IECEx BVS 06.0003X
Tensão máxima (Ui)	15 V
Corrente máxima (Ii)	50 mA
Potência máxima (Pi)	120 mW
Indutância interna (Li)	118 μH
Capacidade interna (Ci)	147 nF
Temperatura ambiente admissível (T6)	-20 a +70 °C
Temperatura ambiente admissível (T5)	-20 a +80 °C
Conexão	Circuitos de segurança intrínseca homologados
Montagem	Respeitar as distâncias de segurança; não instalar em uma parede de separação entre zonas
Manutenção	Não reparável; contatar o fabricante em caso de defeito
Material da caixa	Plástico (evitar cargas eletrostáticas)
Proteção contra descargas eletrostáticas	Conectar as partes metálicas a um potencial elétrico comum
Normas respeitadas	EN CEI 60079-0:2018, EN 60079-11:2012
Utilização prevista	Detecção indutiva sem contato em zonas explosivas (Gás e poeiras)

Perguntas frequentes - NI5011 IFM

Qual é o tipo deste sensor IFM NI5011 ?

É um sensor indutivo NAMUR projetado para uso em zonas explosivas (ATEX).

Quais são os valores elétricos máximos a serem respeitados?

Tensão Ui = 15 V, corrente Ii = 50 mA, potência Pi = 120 mW. Estes valores não devem ser excedidos.

Como conectar o sensor NI5011?

Apenas a circuitos de segurança intrínseca homologados com um certificado de exame de tipo adequado.

Quais são as temperaturas ambientes permitidas?

Na classe T6: -20 a +70 °C; na classe T5: -20 a +80 °C (de acordo com a marcação ATEX).

Pode-se reparar o sensor em caso de falha?

Não, o sensor não é reparável. Em caso de defeito, contate o fabricante.

Onde encontrar o certificado ATEX?

Os certificados estão disponíveis junto ao fabricante. Os números são PTB 01 ATEX 2191 e BVS 04 ATEX E153 X.

Quais são as indutâncias e capacidades internas?

Indutância interna Li = 118 μH, capacidade interna Ci = 147 nF.

Como instalar o sensor em zona explosiva?

A montagem deve ser realizada por pessoal competente. Evitar cargas estáticas, conectar os metais a um potencial elétrico comum e não instalá-lo em uma parede de separação entre zonas.

Quais documentos são fornecidos com o produto?

O manual de instruções (em alemão ou inglês) e a declaração de conformidade CE. Uma tradução pode ser solicitada ao fabricante.

Quais normas este sensor respeita?

EN CEI 60079-0:2018, EN 60079-11:2012 para atmosferas explosivas.

MANUAL DE UTILIZADOR NI5011 IFM

(parte relativa à proteção contra riscos de

explosão)

Sensor indutivo NAMUR

NE / NF / NG /

NI / NN / NT /

NS

80311809 / 00

BG български

1. De acordo com a directiva ATEX 2014/34/UE (ATEX), para a colocação em funcionamento de um aparelho ou de um sistema de protecção dentro dos estados membros da União Europeia (UE), é necessário o fornecimento das instruções de funcionamento originais e a sua tradução na(s) língua(s) do país da UE onde será aplicado.
2. Se as instruções de funcionamento ou a declaração de conformidade CE na língua do país de aplicação da UE não forem fornecidas. podem ser solicitadas junto do revendedor (ver recibo de entrega) ou do fabricante (ver capa/verso).
3. O produto só deve ser posto em funcionamento por pessoal técnico especializado. Declinamos expressamente qualquer responsabilidade por danos resultantes da colocação em serviço do aparelho, sem as respectivas instruções de funcionamento na língua do país da UE onde será aplicado.

RO Română

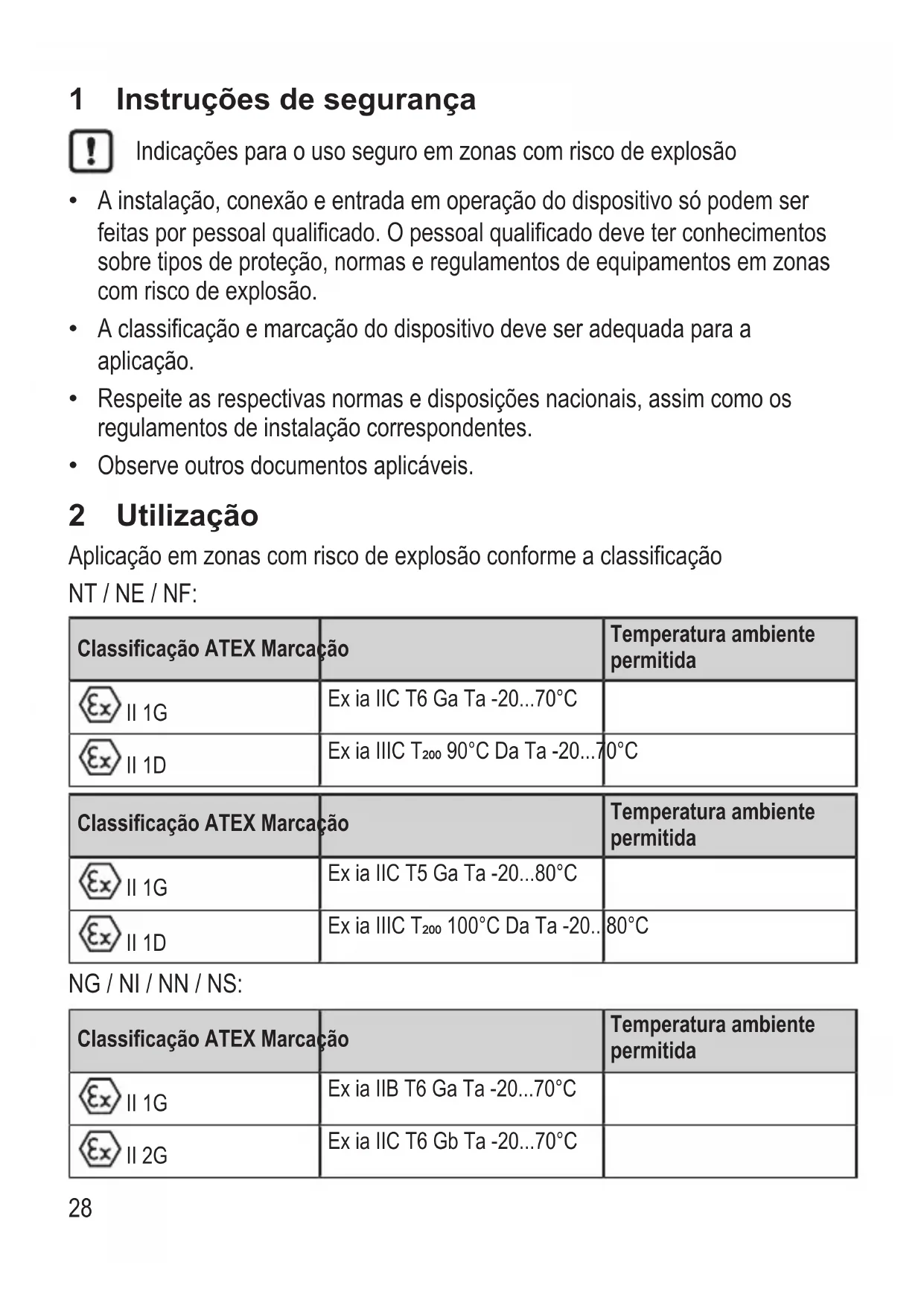

1 Instruções de segurança

Indicações para o uso seguro em zonas com risco de explosão

• A instalação, conexão e entrada em operação do dispositivo só podem ser feitas por pessoal qualificado. O pessoal qualificado deve ter conhecimentos sobre tipos de proteção, normas e regulamentos de equipamentos em zonas com risco de explosão.
• A classificação e marcação do dispositivo deve ser adequada para a aplicação.
• Respeite as respectivas normas e disposições nacionais, assim como os regulamentos de instalação correspondentes.
• Observe outros documentos aplicáveis.

2 Utilização

Aplicação em zonas com risco de explosão conforme a classificação NT / NE / NF:

Classificação ATEX Marcação			Temperatura ambiente permitida
	II 1G	Ex ia IIC T6 Ga Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Classificação ATEX Marcação			Temperatura ambiente permitida
	II 1G	Ex ia IIC T5 Ga Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

NG / NI / NN / NS:

Classificação ATEX Marcação			Temperatura ambiente permitida
	II 1G	Ex ia IIB T6 Ga Ta -20...70°C
	II 2G	Ex ia IIC T6 Gb Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Classificação ATEX Marcação			Temperatura ambiente permitida
	II 1G	Ex ia IIB T5 Ga Ta -20...80°C
	II 2G	Ex ia IIC T5 Gb Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

São cumpridos os requerimentos das seguintes normas:

• EN IEC 60079-0:2018, EN 60079-11:2012
• IEC 60079-0:2017, IEC 60079-11:2011

Conexão somente em circuitos elétricos seguros, homologados com certificado de exame de tipo e que não ultrapassem os seguintes valores máximos:

$$ \mathrm{Ui} = 1 5 \mathrm{V}, \mathrm{Ii} = 5 0 \mathrm{mA}, \mathrm{Pi} = 1 2 0 \mathrm{mW} $$

Máxima indutância interna efetiva (Li) e capacitância (Ci):

Número do produto Indutância interna (Li) em μH	Capacitância interna (Ci) em nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montagem

▶ Proteja o dispositivo e cabos eficazmente contra destruição.
Evite cargas estáticas em dispositivos de plástico e em cabos.
A fim de evitar cargas eletrostáticas, inclua peças metálicas (invólucro do conector, elementos de fixação, invólucros de proteção, etc.) na ligação equipotencial.
▶ Não instale o dispositivo na divisória entre diferentes zonas.
▶ Quando usado na zona 0, proteja os conectores contra carga eletrostática intensa.

3.1 Condições especiais para um funcionamento seguro

Consulte sempre as marcações no manual de operação, pois estas podem não estar totalmente indicadas no dispositivo devido à falta de espaço.

4 Manutenção, conservação e descarte

Não é permitido efetuar nenhuma alteração no dispositivo; não é possível fazer reparos. Entre em contato com o fabricante em caso de falha.

Se necessário, fichas técnicas ou certificado de exame de tipo / certificados podem ser solicitados ao fabricante (→ capa / verso).
