MANUAL DE USUARIO NI5011 IFM

1. En conformidad con la Directiva ATEX 2014/34/UE (ATEX), para la puesta en marcha de un equipo o

de un sistema de protección en los estados miembros de la Unión Europea (UE), se deben adjuntar las instrucciones de uso originales y una traducción de las mismas en la(s) lengua(s) del país de la UE donde vaya a ser utilizado el producto.

2. En caso de que no se adjunten las instrucciones de uso o la declaración de conformidad CE en la

lengua del país de la UE donde se vaya a utilizar el equipo, estos documentos podrán ser solicitados al distribuidor (véase albarán) o al fabricante (véase portada/dorso).

3. El producto solo puede ser puesto en marcha por personal especializado. Advertimos expresamente

de que queda excluida toda responsabilidad en caso de que el equipo se ponga en marcha sin las correspondientes instrucciones de uso en la lengua del país de la UE donde vaya a ser utilizado.III FR Français

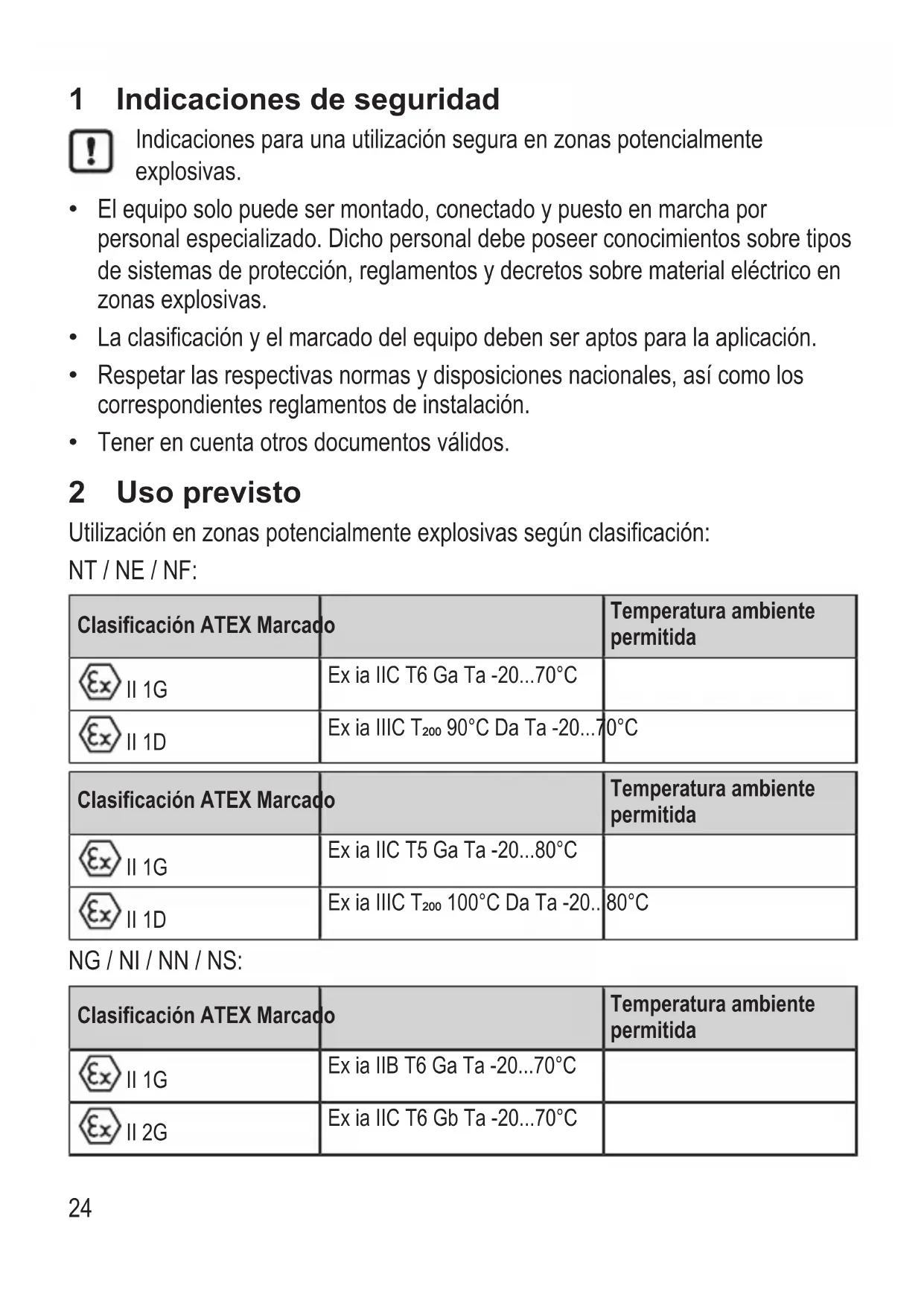

El equipo solo puede ser montado, conectado y puesto en marcha por personal especializado. Dicho personal debe poseer conocimientos sobre tipos de sistemas de protección, reglamentos y decretos sobre material eléctrico en zonas explosivas.

La clasificación y el marcado del equipo deben ser aptos para la aplicación.

Respetar las respectivas normas y disposiciones nacionales, así como los correspondientes reglamentos de instalación.

• Tener en cuenta otros documentos válidos. 2 Uso previsto Utilización en zonas potencialmente explosivas según clasificación: NT / NE / NF: Clasificación ATEX Marcado Temperatura ambiente permitida II 1G Ex ia IIC T6 Ga Ta -20 p. 70
• °C II 1D Ex ia IIIC T₂₀₀ 90°C Da Ta -20 p. 70
• °C Clasificación ATEX Marcado Temperatura ambiente permitida II 1G Ex ia IIC T5 Ga Ta -20 p. 80
• °C II 1D Ex ia IIIC T₂₀₀ 100°C Da Ta -20 p. 80
• °C NG / NI / NN / NS: Clasificación ATEX Marcado Temperatura ambiente permitida II 1G Ex ia IIB T6 Ga Ta -20 p. 70
• °C II 2G Ex ia IIC T6 Gb Ta -20 p. 70
• °C25 Clasificación ATEX Marcado Temperatura ambiente permitida II 1D Ex ia IIIC T₂₀₀ 90°C Da Ta -20 p. 70
• °C Clasificación ATEX Marcado Temperatura ambiente permitida II 1G Ex ia IIB T5 Ga Ta -20 p. 80
• °C II 2G Ex ia IIC T5 Gb Ta -20 p. 80
• °C II 1D Ex ia IIIC T₂₀₀ 100°C Da Ta -20 °C Certificado de examen de tipo: p. 80

IEC: IECEx BVS 06.0003X Se cumplen los requisitos de las siguientes normas:

Conexión solamente a circuitos de corriente con seguridad intrínseca, homologados con certificado del examen de tipo y que no superen los siguientes valores máximos: Ui = 15 V, Ii = 50 mA, Pi = 120 mW Valores máximos efectivos de inductancia (Li) y capacidad (Ci) internas: N.º de artículo Inductancia interna (Li) en

Capacidad interna (Ci) en

NE5001 70 80 NE5012 87 83 NF5001, NF5002 340 140 NF5003, NF5004 130 140 NF5008, NF5010 134 141 NF5012 344 141 NF5023 147 14326 NF5030 134 141 NG5001, NG5002 45 145 NG5003, NG5004 50 155 NG5010 58 157 NG5011 53 147 NG5016 62 157 NG5019 49 146 NG5021 54 156 NI5001, NI5002 140 145 NI5003, NI5004 110 145 NI5011 118 147 NI5012 148 147 NN5001, NN5002 135 110 NN5020 143 112 NS5002 110 80 NT5001 70 80 NT5005 74 81 3 Montaje u Proteger el equipo y el cable contra daños. u Evitar las cargas estáticas en equipos de plástico y en cables. u Para evitar las cargas electrostáticas, las partes metálicas (cuerpo del conector, elementos de fijación, carcasa de protección, etc.) deben tener una conexión equipotencial. u No instalar el equipo en la separación entre diferentes zonas. u En caso de utilización en la zona 0, proteger los conectores hembra contra fuertes cargas electrostáticas. 3.1 Condiciones especiales para un funcionamiento seguro u Consultar siempre el manual de instrucciones para el marcado, ya que puede que no se haya aplicado completamente en el equipo por falta de espacio.27 4 Mantenimiento, reparación y eliminación No está permitido realizar cambios en el equipo, no es posible llevar a cabo reparaciones. En caso de fallo, contactar con el fabricante. En caso necesario, se pueden solicitar al fabricante las fichas técnicas o los certificados de examen de tipo / certificaciones (Ò Portada / Dorso).28 1 Instruções de segurança Indicações para o uso seguro em zonas com risco de explosão
