NI5011 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif NAMUR pour zones explosives
Marque	IFM
Modèle	NI5011
Catégorie ATEX	II 1G (Gaz) / II 1D (Poussières)
Certificat ATEX	PTB 01 ATEX 2191, BVS 04 ATEX E153 X
Certificat IECEx	IECEx BVS 06.0003X
Tension maximale (Ui)	15 V
Courant maximal (Ii)	50 mA
Puissance maximale (Pi)	120 mW
Inductance interne (Li)	118 μH
Capacité interne (Ci)	147 nF
Température ambiante admissible (T6)	-20 à +70 °C
Température ambiante admissible (T5)	-20 à +80 °C
Raccordement	Circuits à sécurité intrinsèque homologués
Montage	Respecter les distances de sécurité ; ne pas installer dans une paroi de séparation entre zones
Maintenance	Non réparable ; contacter le fabricant en cas de défaut
Matériau du boîtier	Plastique (éviter charges électrostatiques)
Protection contre les décharges électrostatiques	Raccorder les parties métalliques à un équipotentiel
Normes respectées	EN CEI 60079-0:2018, EN 60079-11:2012
Utilisation prévue	Détection inductive sans contact en zones explosibles (Gaz et poussières)

FOIRE AUX QUESTIONS - NI5011 IFM

Quel est le type de ce capteur IFM NI5011 ?

C'est un capteur inductif NAMUR conçu pour une utilisation en zones explosibles (ATEX).

Quelles sont les valeurs électriques maximales à respecter ?

Tension Ui = 15 V, courant Ii = 50 mA, puissance Pi = 120 mW. Ces valeurs ne doivent pas être dépassées.

Comment raccorder le capteur NI5011 ?

Uniquement à des circuits à sécurité intrinsèque homologués avec un certificat d'examen de type adapté.

Quelles sont les températures ambiantes autorisées ?

En classe T6 : -20 à +70 °C ; en classe T5 : -20 à +80 °C (selon le marquage ATEX).

Peut-on réparer le capteur en cas de panne ?

Non, le capteur n'est pas réparable. En cas de défaut, contactez le fabricant.

Où trouver le certificat ATEX ?

Les certificats sont disponibles auprès du fabricant. Les numéros sont PTB 01 ATEX 2191 et BVS 04 ATEX E153 X.

Quelles sont les inductances et capacités internes ?

Inductance interne Li = 118 μH, capacité interne Ci = 147 nF.

Comment installer le capteur en zone explosive ?

Le montage doit être effectué par du personnel compétent. Éviter les charges statiques, raccorder les métaux à un équipotentiel et ne pas l'installer dans une paroi de séparation entre zones.

Quels documents sont fournis avec le produit ?

La notice d'utilisation (en allemand ou anglais) et la déclaration de conformité CE. Une traduction peut être demandée au fabricant.

Quelles normes ce capteur respecte-t-il ?

EN CEI 60079-0:2018, EN 60079-11:2012 pour les atmosphères explosibles.

MODE D'EMPLOI NI5011 IFM

Notice d'utilisation

(partie concernant la protection Ex)

Détecteur inductif NAMUR

1. Selon la directive ATEX 2014/34/UE la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un appareil ou d'un système de protection dans les pays membres de l'Union européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résulte de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisateur UE.

IE Gaeilge

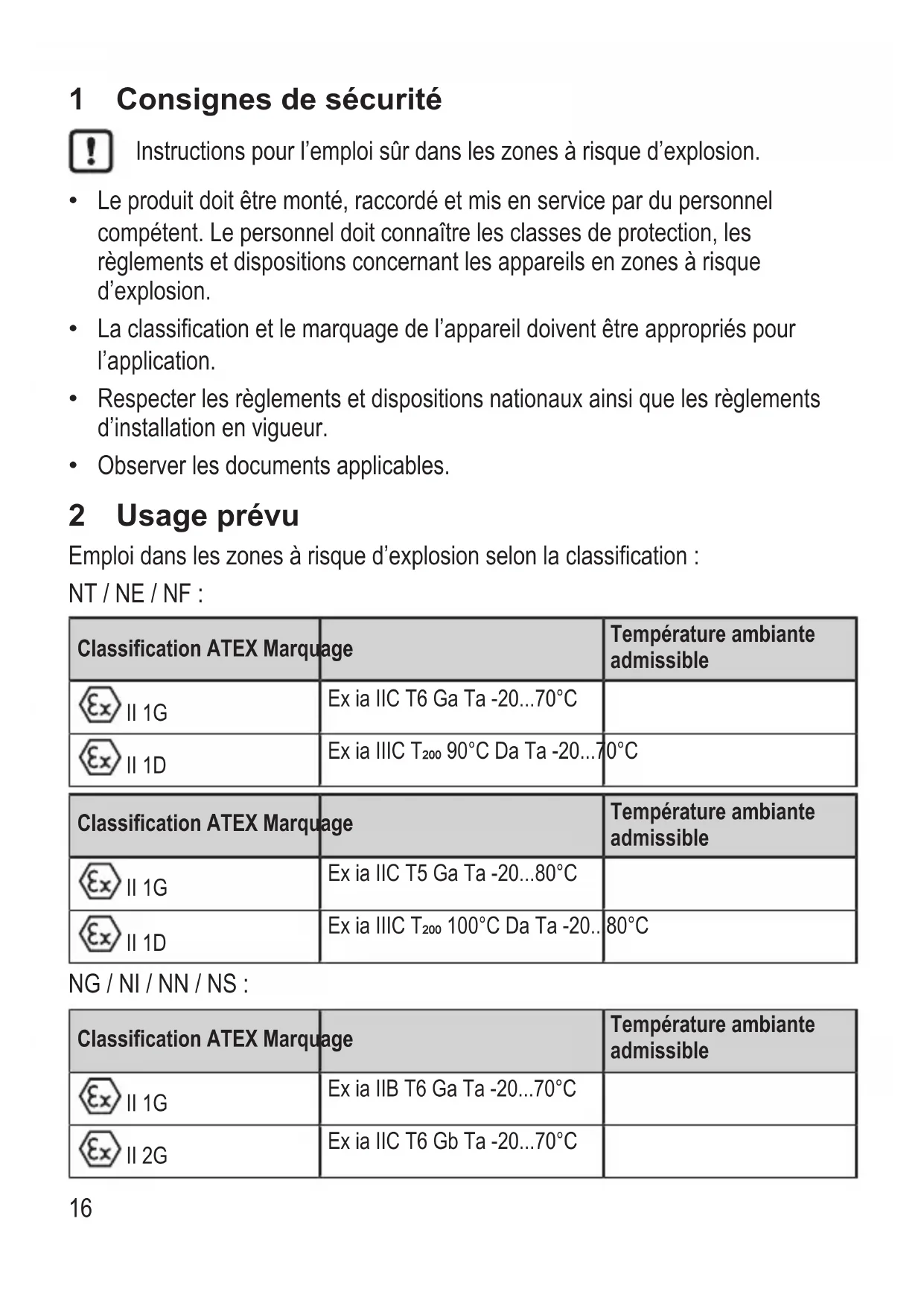

1 Consignes de sécurité

Instructions pour l'emploi sûr dans les zones à risque d'explosion.

• Le produit doit être monté, raccordé et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.
• La classification et le marquage de l'appareil doivent être appropriés pour l'application.
• Respecter les règlements et dispositions nationaux ainsi que les règlements d'installation en vigueur.
• Observer les documents applicables.

2 Usage prévu

Emploi dans les zones à risque d'explosion selon la classification :

NT / NE / NF :

Classification ATEX Marquage			Température ambiante admissible
	II 1G	Ex ia IIC T6 Ga Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Classification ATEX Marquage			Température ambiante admissible
	II 1G	Ex ia IIC T5 Ga Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

NG / NI / NN / NS :

Classification ATEX Marquage			Température ambiante admissible
	II 1G	Ex ia IIB T6 Ga Ta -20...70°C
	II 2G	Ex ia IIC T6 Gb Ta -20...70°C

Classification ATEX Marquage	Température ambiante admissible
II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C

Classification ATEX Marquage		Température ambiante admissible
ExII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ExII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ExII 1D	Ex ia IIIC T_200 100°C Da Ta -20..	80°C

Certificat d'examen de type :

• UE : PTB 01 ATEX 2191, BVS 04 ATEX E153 X
• CEI : IECEx BVS 06.0003X

Les exigences des normes suivantes sont respectées :

• EN CEI 60079-0:2018, EN 60079-11:2012
• CEI 60079-0:2017, CEI 60079-11:2011

Raccorder uniquement à des circuits en sécurité intrinsèque homologués avec un certificat d'examen de type qui ne dépassent pas les valeurs maximales suivantes :

$$ \boxed {U i = 1 5 \mathrm{V}, I i = 5 0 \mathrm{mA}, P i = 1 2 0 \mathrm{mW}} $$

Inductance (Li) et capacité (Ci) effectives internes maximales :

Référence Inductance interne	(Li) en μH	Capacité interne (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Protéger l'appareil et le câble contre la destruction.
Eviter les charges statiques sur les produits en plastique et sur les câbles.
Raccorder les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) à un équipotentiel pour éviter des charges électrostatiques.
▶ Ne pas installer l'appareil dans une paroi de séparation entre des zones différentes.
En cas d'utilisation dans la zone 0, protéger les connecteurs femelles contre les fortes charges électrostatiques.

3.1 Conditions spécifiques pour un fonctionnement sûr

Toujours voir la notice d'utilisation pour le marquage, car il pourrait ne pas être entièrement appliquée sur l'appareil pour des raisons de place.

4 Maintenance, réparation et élimination

Le produit ne doit pas être modifié ; aucune réparation n'est possible. En cas de défaut, veuillez contacter le fabricant.

Si besoin, des fiches techniques ou des certificats d'examen de type / certificats peuvent être demandés au fabricant (→ couverture / verso).
