1. Secondo la direttiva ATEX 2014/34/UE (ATEX), per la messa in funzione di un apparecchio o di un

sistema di protezione negli stati membri dell‘Unione Europea (EU) è necessario allegare le istruzioni per l‘uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.

2. Se, con la merce consegnata, non dovessero essere allegate le istruzioni per l‘uso o la dichiarazione

di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciante (vedere bolla di consegna) oppure presso il costruttore (vedere scheda tecnica / retro).

3. Il prodotto deve essere messo in funzione soltanto da personale esperto. Informiamo inoltre

espressamente che si declina ogni responsabilità per il caso in cui l‘apparecchio sia stato messo in funzione senza le relative istruzioni per l‘uso nella lingua del paese EU di utilizzo. LV Latviešu valoda

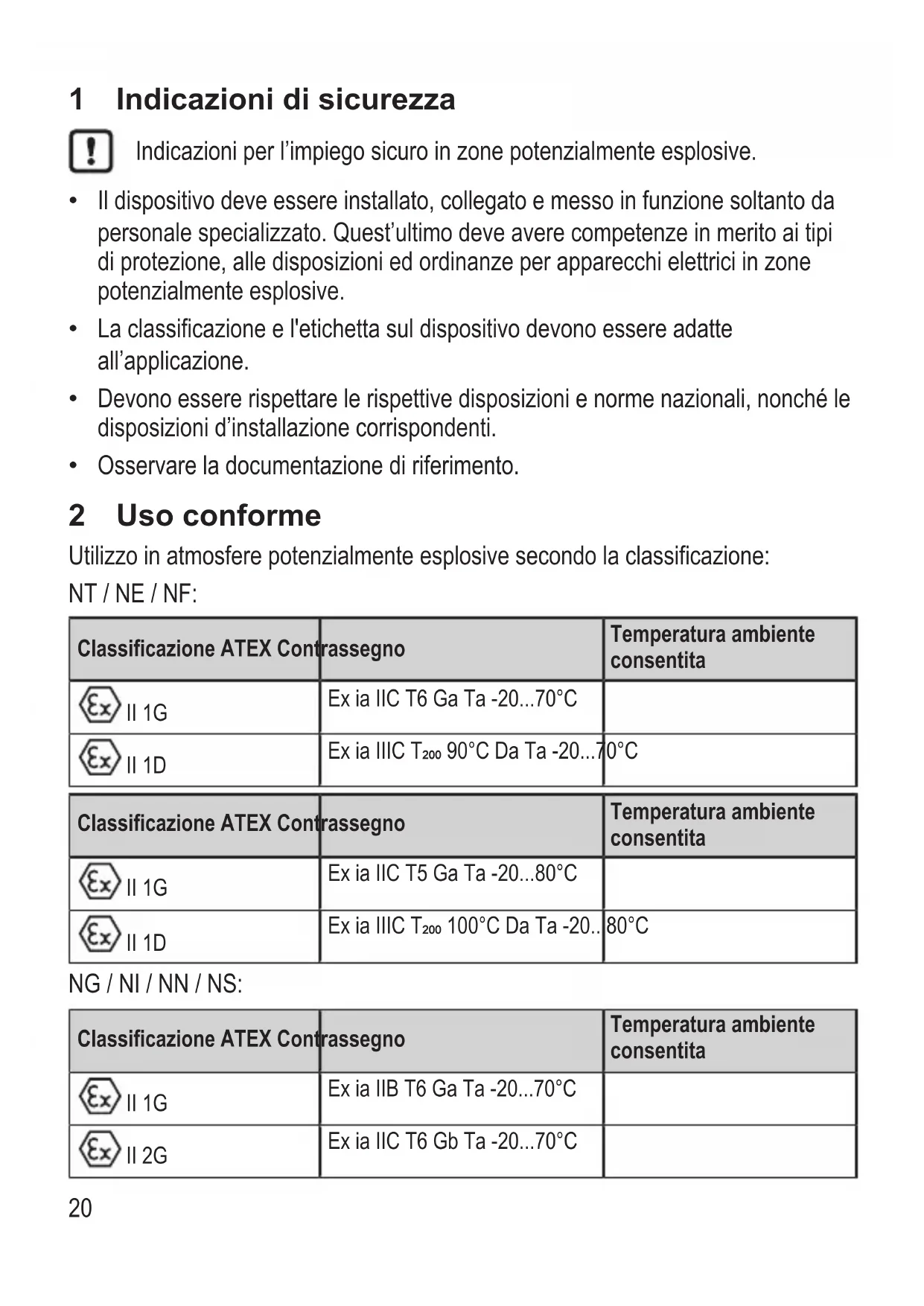

Il dispositivo deve essere installato, collegato e messo in funzione soltanto da personale specializzato. Quest’ultimo deve avere competenze in merito ai tipi di protezione, alle disposizioni ed ordinanze per apparecchi elettrici in zone potenzialmente esplosive.

La classificazione e l'etichetta sul dispositivo devono essere adatte all’applicazione.

Devono essere rispettare le rispettive disposizioni e norme nazionali, nonché le disposizioni d’installazione corrispondenti.

• Osservare la documentazione di riferimento. 2 Uso conforme Utilizzo in atmosfere potenzialmente esplosive secondo la classificazione: NT / NE / NF: Classificazione ATEX Contrassegno Temperatura ambiente consentita II 1G Ex ia IIC T6 Ga Ta -20 p. 70
• °C II 1D Ex ia IIIC T₂₀₀ 90°C Da Ta -20 p. 70
• °C Classificazione ATEX Contrassegno Temperatura ambiente consentita II 1G Ex ia IIC T5 Ga Ta -20 p. 80
• °C II 1D Ex ia IIIC T₂₀₀ 100°C Da Ta -20 p. 80
• °C NG / NI / NN / NS: Classificazione ATEX Contrassegno Temperatura ambiente consentita II 1G Ex ia IIB T6 Ga Ta -20 p. 70
• °C II 2G Ex ia IIC T6 Gb Ta -20 p. 70
• °C21 Classificazione ATEX Contrassegno Temperatura ambiente consentita II 1D Ex ia IIIC T₂₀₀ 90°C Da Ta -20 p. 70
• °C Classificazione ATEX Contrassegno Temperatura ambiente consentita II 1G Ex ia IIB T5 Ga Ta -20 p. 80
• °C II 2G Ex ia IIC T5 Gb Ta -20 p. 80
• °C II 1D Ex ia IIIC T₂₀₀ 100°C Da Ta -20 °C Certificato di esame del tipo: p. 80

IEC: IECEx BVS 06.0003X Vengono applicati i requisiti delle seguenti norme:

Collegamento solo a circuiti elettrici a sicurezza intrinseca che siano approvati con l'attestato di certificazione e che non superino i seguenti valori massimi: Ui = 15 V, Ii = 50 mA, Pi = 120 mW Induttività (Li) e capacità (Ci) massime interne effettive: Codice articolo Induttività interna (Li ) in µH Capacità interna (Ci ) in nF NE5001 70 80 NE5012 87 83 NF5001, NF5002 340 140 NF5003, NF5004 130 140 NF5008, NF5010 134 141 NF5012 344 141 NF5023 147 143 NF5030 134 14122 NG5001, NG5002 45 145 NG5003, NG5004 50 155 NG5010 58 157 NG5011 53 147 NG5016 62 157 NG5019 49 146 NG5021 54 156 NI5001, NI5002 140 145 NI5003, NI5004 110 145 NI5011 118 147 NI5012 148 147 NN5001, NN5002 135 110 NN5020 143 112 NS5002 110 80 NT5001 70 80 NT5005 74 81 3 Montaggio u Proteggere dispositivo e cavo da danneggiamenti. u Evitare cariche statiche su dispositivi in plastica e cavi. u Per evitare la carica elettrostatica, includere le parti metalliche (corpo connettore, elementi di fissaggio, involucro protettivo, ecc.) nel collegamento equipotenziale. u Non installare il dispositivo nella parte divisoria tra zone diverse. u In caso di utilizzo nella zona 0, proteggere i connettori femmina da intense cariche elettrostatiche. 3.1 Condizioni specifiche per il funzionamento sicuro u Fare sempre riferimento alle istruzioni per l'uso per l’etichetta, poiché potrebbe non essere applicata completamente al dispositivo per mancanza di spazio.23 4 Manutenzione, riparazione e smaltimento Non è possibile apportare modifiche al dispositivo. Non è possibile riparare il dispositivo. In caso di anomalia rivolgersi al produttore. Se necessario, è possibile richiedere le schede tecniche, gli attestati di certificazione e i certificati presso il produttore (Ò Coperto / Retro).24 1 Indicaciones de seguridad Indicaciones para una utilización segura en zonas potencialmente explosivas.
