Tipo de produto	Placa de cozimento a gás embutível
Marca	Candy
Modelo	PCP2S5CHG6BRX
Dimensões (L x P)	595 x 510 mm
Peso aproximado	10 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz
Tipo de gás	Gás natural (G20) / Butano (G30) / Propano (G30)
Número de queimadores	4 (Auxiliar, Semi-rápido, Rápido, Coroa dupla 4 kW)
Ignição	Eletrônica integrada
Segurança	Termopar de segurança (FFD) em cada queimador
Material da superfície	Aço inoxidável (esmalte ou cromo conforme peças)
Classe de instalação	Classe 3 (embutível)
Potência nominal total	9,45 kW (gás) + 1 kW (elétrico)
Manutenção	Limpeza após cada uso com água e sabão, evitar produtos abrasivos
Peças de reposição	Disponíveis no serviço pós-venda
Uso	Doméstico não profissional
Conformidade	CE, Diretiva DEEE 2012/19/UE

Perguntas frequentes - PCP2S5CHG6BRX CANDY

Como posso acender os queimadores?

Pressione e gire o manípulo de comando para o símbolo de ignição. Se o seu modelo estiver equipado com ignição eletrônica, a faísca ocorre automaticamente. Para queimadores com segurança de termopar, mantenha o manípulo pressionado por 5 a 6 segundos após a ignição.

O que fazer se um queimador não acender?

Verifique se as tampas e as cabeças do queimador estão corretamente posicionadas. Espere alguns segundos antes de tentar novamente. Se o problema persistir, certifique-se de que a alimentação de gás está aberta e que a faísca está presente. Não force e entre em contato com o serviço pós-venda se necessário.

Posso usar gás butano/propano com esta placa de cozimento?

Sim, é possível adaptar a placa de cozimento para gás butano ou propano substituindo os injetores e regulando a chama ao mínimo. Consulte o manual de instalação para instruções detalhadas.

Como limpar os queimadores e as grelhas?

Use água quente com sabão e um pano não abrasivo. Para o aço inoxidável, use um limpador especial. Seque cuidadosamente antes de recolocar. Evite produtos corrosivos ou abrasivos.

Quais são as precauções de segurança importantes?

Nunca deixe o cozimento sem vigilância, especialmente com óleo. Em caso de incêndio, não use água, cubra com uma tampa. Mantenha as crianças afastadas da área de cozimento. A superfície fica muito quente durante e após o uso.

Como ajustar a chama ao mínimo após conversão de gás?

Após trocar os injetores, gire o botão para a posição mínima, remova o manípulo e ajuste o parafuso de regulação (veja esquema). Gire no sentido horário para reduzir a chama, anti-horário para aumentá-la. A chama deve medir cerca de 3-4 mm.

Pode-se instalar a placa de cozimento sobre um forno?

Sim, desde que o forno esteja equipado com ventilação tangencial se a placa tiver 75 cm de largura. Para uma placa de 60 cm, são necessárias aberturas de ventilação de pelo menos 300 cm² no gabinete.

O que fazer em caso de odor de gás?

Corte imediatamente a alimentação de gás e não use nenhuma chama. Não procure vazamentos com uma chama. Abra as janelas e entre em contato com um profissional qualificado.

Como substituir o cabo de alimentação elétrica?

A substituição deve ser feita por um técnico qualificado. Use um cabo do tipo H05V2V2-F de seção adequada (3x0,75 mm²). O fio terra (amarelo/verde) deve ser mais longo em 10 mm.

Onde posso encontrar peças de reposição?

As peças de reposição, como injetores, grelhas ou tampas de queimador, estão disponíveis no serviço pós-venda autorizado Candy. Use sempre peças originais.

MANUAL DE UTILIZADOR PCP2S5CHG6BRX CANDY

1. Instruções Para O Instalador 48 1.1 Preparação 48 1.2 Localização Adequada 48 2.1. Ligação Elétrica 48 2.2. Ligação À Rede De Gás 48 2.3. Adaptação Da Placa A Diferentes Tipos De Gás. 49 2.4. Regulação Da Altura Mínima Da Chama 49
2. Utilização Da Placa Instruções Para O Utilizador 49 3.1. Como Utilizar O Queimador De Gás 49
3. Manutenção E Limpeza 50
4. Antes De Chamar A Assistência Técnica 50
5. Proteção Do Ambiente 50

INSTRUÇÕES PRIVIND SIGURANTA 55

Recomendamos que conserve as instruções de instalação e utilização para referência futura e que, antes de instalar o fogão, anote o número de série para o caso de precisar de obter ajuda do serviço pós-venda.

AVISO: o equipamento e as partes acessíveis estão quentes durante a utilização. Cuidado para evitar tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas do equipamento, exceto quando supervisionadas continuamente.

AVISO: deixar alimentos com gordura ou com óleo a cozinhar sem supervisão pode ser perigoso e pode provocar incêndios. NUNCA tente apagar um fogo com água! Desligue o equipamento e tape a chama com, por exemplo, uma tampa ou um cobertor de fogo.

AVISO: perigo de incêndio - não coloque nada sobre as superfícies de cozedura.

AVISO: se a superfície estiver rachada, não toque no vidro e desligue o equipamento para evitar a possibilidade de choque elétrico. Este equipamento pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com incapacidade física, sensorial ou mental, ou sem experiência e conhecimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de um adulto.

CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionado continuamente.

É altamente recomendável manter as crianças afastadas das zonas de cozedura durante o período de funcionamento ou quando está desligado mas enquanto o indicador de calor residual estiver ligado, para evitar risco de ocorrência de queimaduras graves.

Este equipamento não foi desenhado para ser operado através de um temporizador externo ou sistema de controlo remoto separado.

Se presentes, não olhe fixamente para a lâmpada de halogéneo da placa.

Ligue uma ficha com contacto de terra ao cabo de alimentação que suporte a tensão, corrente e carga indicadas na etiqueta. A tomada deve ser adequada para a carga indicada na etiqueta e deve ter um contacto de terra ligado e operacional.

O condutor de terra é de cor amarelo-verde. Esta operação deve ser realizada por um profissional qualificado. Em caso de incompatibilidade entre a tomada e a ficha do equipamento, peça a um eletricista qualificado para substituir a tomada por uma do tipo correto. A ficha e a tomada devem estar em conformidade com as normas de corrente do país de instalação do forno.

A ligação da fonte de potência também pode ser realizada colocando um disjuntor omnipolar entre o equipamento e a fonte de potência que possa aguentar a entrega máxima ligada e que cumpra a legislação atual.

O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar usado deve ser facilmente acessível quando o equipamento está instalado. A desconexão deve ser conseguida colocando a ficha acessível ou incorporando um interruptor na cablagem fixa de acordo com as regras de cablagem.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas especializadas, para evitar perigo. O condutor de terra (amarelo-verde) deve ter mais de 10 mm do lado do bloco de terminais. A secção dos condutores internos deve ser apropriada para a potência absorvida pela placa (indicada na etiqueta). O cabo de potência deve ser do tipo HO5V2V2-F.

Não coloque objetos metálicos, como facas, garfos, colheres ou tampas sobre a placa. Podem ficar quentes.

Folhas de alumínio e panelas plásticas não devem ser colocadas sobre as zonas de aquecimento. Depois de cada utilização, é necessário limpar a placa para evitar a acumulação de sujidade e gordura. Caso contrário, a sujidade e a gordura são cozinhadas novamente quando o fogão é usado, provocando fumo e cheiros desagradáveis, sem mencionar o risco de incêndio.

Nunca use vapor ou sprays de alta pressão para limpar o equipamento.

Não toque nas zonas de calor durante o funcionamento ou algum tempo antes da utilização. Não cozinhar alimentos diretamente sobre a placa vitrocerâmica.

Coloque sempre o recipiente no centro do disco onde vai cozinhar. Não coloque nada sobre o painel de controlo.

Não use a placa como superfície de trabalho.

Não use a placa como tábua de corte.

Não coloque itens pesados por cima da placa. Se caírem sobre a placa, podem causar danos.

Não use a placa para armazenar itens.

Não deslize utensílios de cozinha sobre a placa.

1. INSTRUÇÕES PARA O INSTALADOR

A instalação de eletrodomésticos pode ser uma operação complicada que, se não for efetuada corretamente, pode afetar seriamente a segurança do consumidor. Por esta razão, esta tarefa deve ser executada por uma pessoa qualificada profissionalmente, que a fará de acordo com os regulamentos técnicos em vigor. Se este conselho for ignorado, e se a instalação for executada por uma pessoa não qualificada, o fabricante declina todas as responsabilidades por falha técnica do produto, que provoque ou não danos de propriedade ou ferimentos.

1.1 PREPARAÇÃO

A placa deve ser instalada em qualquer bancada que seja resistente até uma temperatura de 100°C e que tenha uma espessura de 25-45 mm. As dimensões da abertura para o encaixe, a ser feita na bancada, estão indicadas na Figura 2.

Se a placa for instalada numa bancada ficando com um armário de qualquer um dos lados, a distância entre a placa e o armário tem de ser de, pelo menos, 15 cm (vide a Figura 4); já a distância entre a placa e a parede traseira tem de ser de, pelo menos, 70 mm.

A placa deve sempre ficar a uma distância de, pelo menos, 70 cm de qualquer unidade ou aparelho instalado sobre ela (como, por exemplo, um extrator). (Figura 4)

Sempre que houver um espaço que será acessível entre a placa encastrada e a cavidade por baixo dela, tem de ser instalada uma divisória feita de material isolante, como, por exemplo, madeira ou um material semelhante, entre ambas (Figura 3).

Objetos metálicos na gaveta podem atingir altas temperaturas devido à recirculação de ar. Por isso, é recomendável usar um painel de madeira intermediário.

Importante: O diagrama apresentado na Figura 1 mostra a forma de aplicação do vedante.

Para poder encaixar a placa, tem de instalar os grampos de fixação, inserindo-os nos orifícios existentes na base da placa.

Sempre que uma placa de 60 cm for instalada sobre um forno que não esteja equipado com um sistema de refrigeração por ventoinha, o fabricante recomenda que sejam introduzidas aberturas no móvel em que as unidades não são encastradas, a fim de assegurar uma circulação correta do ar.

Estas aberturas devem ter uma área mínima de 300 cm² e devem estar localizadas nos pontos indicados na Figura 5.

Sempre que uma placa de 75 cm for instalada sobre um forno encastrado, esse forno tem de estar equipado com um sistema de refrigeração por ventoinha.

Este aparelho tem de ser instalado de acordo com as normas e regulamentos em vigor e só pode ser realizado num local bem ventilado. Leia as instruções antes de instalar ou de utilizar este aparelho.

Um fogão ou placa a gás produzem calor e humidade na zona em que são instalados. Por isso, deve sempre certificar-se de que a ventilação nesse local é boa, mantendo todas as passagens para o ar natural abertas, instalando um extrator com um tubo de evacuação. Se o eletrodoméstico for submetido a uma utilização intensa e prolongada, poderá ser necessária uma ventilação adicional, como, por exemplo, a abertura de uma janela ou o aumento da velocidade da ventoinha de exaustão elétrica, caso esteja instalada uma.

Se não puder ser instalado um extrator, deve ser instalada uma ventoinha elétrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha elétrica tem de estar a renovar completamente o ar no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprir todos os regulamentos e normas nacionais aplicáveis.

2.1. LIGAÇÃO ELÉTRICA

Verifique os dados indicados na placa de características do aparelho, afixada do lado de fora da placa, para se certificar de que tanto a alimentação de energia como a tensão de entrada são as adequadas. Antes de proceder à ligação do aparelho, verifique o sistema de ligação à terra.

Por lei, esta placa tem de ser ligada à terra. Se este requisito não for cumprido, o fabricante declina toda e qualquer responsabilidade por eventuais danos materiais ou lesões pessoais. Se o aparelho não estiver equipado com uma ficha, instale uma ficha adequada para a carga indicada na placa de características. O fio de ligação à terra é o fio amarelo/verde. A ficha tem de estar sempre acessível.

Sempre que a placa estiver diretamente ligada à rede elétrica, tem de ser instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificado, deverá o mesmo ser substituído por um técnico devidamente qualificado, de modo a evitar qualquer risco potencial.

O fio de ligação à terra (verde e amarelo) deve ser pelo menos 10 mm mais comprido do que os fios condutor e neutro.

O cabo de alimentação de energia deve ter uma secção transversal adequada à potência máxima observada pela placa.

O fabricante recomenda que consulte a placa de características do aparelho para se informar sobre as características elétricas do mesmo e ainda que se assegure de que o cabo de alimentação de energia seja do tipo 3x075mm² H05 V2V2-F.

Rede	CONDUTORL	L	Fio castanho
	TERRA		Fio verde/amarelo.
	NEUTRO	N	Fio azul

O Sistema de desligamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação elétrica. Se um equipamento não estiver equipado com um cabo de alimentação e uma ficha, ou com outros meios para desligar da alimentação, precisa de uma separação de contacto em todos os polos que permita a desconexão total em condições de sobretensão de categoria III, e as instruções devem indicar que devem ser incorporados meios para desligar na cablagem fixa de acordo com os regulamentos de ligação.

Estas instruções destinam-se a pessoal qualificado, a instalação do equipamento deve estar de acordo com as normas nacionais relevantes. (Apenas para o Reino Unido: por lei, a instalação/fornecimento de gás deve ser efetuada por um instalador registado "Corgi")

O trabalho deve ser efetuado com a alimentação elétrica desligada. A placa de classificação na placa indica o tipo de gás que deve ser utilizado. A ligação à alimentação de gás ou à botija de gás deve ser executada após ter verificado que é adequada para o tipo de gás que vai ser fornecido. Se não estiver regulado corretamente, consulte as instruções dos parágrafos seguintes para alterar a configuração do gás.

Para gás líquido (botija de gás), utilize reguladores de pressão que estejam em conformidade com as normas nacionais relevantes. Utilize apenas tubos, anilhas e juntas que estejam em conformidade com as normas nacionais relevantes.

Nalguns modelos, é fornecida uma peça de ligação cónica para colocar na instalação em países onde este tipo de ligação é obrigatório; na figura 8 está indicado como reconhecer os diferentes tipos de ligação (CY = cilíndrica, CO = cónica). Em todos os casos, a peça cilíndrica da ligação tem de ser ligada à placa.

Quando ligar a alimentação de gás com mangueiras flexíveis, assegure que a distância máxima coberta pela mangueira não ultrapassa os 2 metros.

O tubo flexível deve ser montado de forma a não estar em contacto com uma parte móvel da unidade (por exemplo, uma gaveta), e não passar por espaços que possam ficar bloqueados.

Para evitar danos potenciais na placa, execute a instalação seguindo esta sequência (figura 6):

1) Tal como é ilustrado, monte as peças na seguinte sequência:

A: Adaptador cilíndrico macho 1/2

B: Junta 1/2

C: Adaptador cónico-cilíndrico fêmea de gás 1/2 ou cilíndrico-cilíndrico

2) Aperte as juntas com as chaves, recordando que deve colocar os tubos em posição.

3) Ligue o encaixe C na alimentação de gás utilizando um tubo rígido de cobre ou um tubo de aço flexível.

IMPORTANTE: faça uma verificação final de fugas nas ligações dos tubos utilizando uma solução de sabão. Nunca utilize a chama. Igualmente, certifique-se que o tubo flexível não está em contacto com uma parte móvel do armário (por exemplo, gaveta) e que não está situado onde possa ser danificado.

Aviso: Se cheirar a gás perto deste equipamento, desligue a alimentação de gás do equipamento e contacte diretamente o técnico. Não procure a fuga com uma chama viva.

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES TIPOS DE GÁS

Para adaptar a placa a diferentes tipos de gás, deverá executar as operações que passamos a descrever em seguida:

• Remova as grelhas e os queimadores. Insira uma chave hexagonal (7 mm) no suporte do queimador (Figura 7).
• Desenrosque o injector e substitua-o por um que seja adequado ao tipo de gás que vai ser utilizado (consulte a tabela dos tipos de gás).

2.4. REGULAÇÃO DA ALTURA MÍNIMA DA CHAMA

Depois de acender os queimadores, rode o botão de comando para a posição correspondente ao mínimo e remova o botão da placa (basta aplicar uma pressão ligeira).

Servindo-se de uma chave de fendas pequena, pode ajustar a posição do parafuso da forma indicada na Figura 9.

Se rodar o parafuso para a direita, está a reduzir o fluxo de gás, e se o rodar para a esquerda, está a aumentá-lo. Ajuste o parafuso desta forma até obter uma chama com uma altura aproximada de 3 a 4 mm e, em seguida, volte a montar o botão de comando.

Sempre que o gás disponível for o gás GPL (gás de garrafa), o parafuso de regulação da chama piloto tem de ser rodado (para a direita) até PRENDER.

Depois de ter regulado a placa para o tipo de gás que vai ser utilizado, substitua a placa de características antiga, com os dados relativos ao gás para que a placa está preparada, pela placa adequada ao tipo de gás para que a placa foi regulada (esta placa é fornecida com a placa).

3. UTILIZAÇÃO DA PLACA - INSTRUÇÕES PARA O UTILIZADOR

Esta placa só pode ser utilizada para o fim para que foi concebida, ou seja, para uma utilização doméstica, sendo qualquer outra utilização considerada imprópria e, por consequência, perigosa. O fabricante declina toda e qualquer responsabilidade por danos decorrentes de uma utilização imprópria da placa.

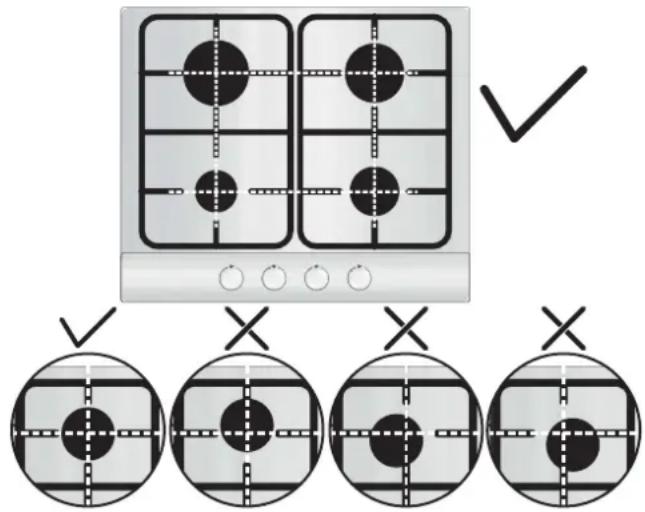

Antes de usar o queimador, assegure-se de que os contornos da grelha se centram com o queimador, como na figura abaixo.

Se estiver a usar grelhas de ferro fundido, por baixo da grelha é indicada a posição. Assegure-se de que a grelha exata é usada na posição correta.

Para ligar os queimadores, aproxime um fósforo aceso do queimador, empurre o botão de comando para dentro e rode-o para a esquerda. Se os queimadores não tiverem sido utilizados durante alguns dias, espere alguns segundos antes de acender o queimador, para permitir a evacuação de ar que se tenha acumulado nos canos.

Se a sua placa dispuser de um isqueiro elétrico, proceda da seguinte forma:

Empurre o botão de comando para dentro e rode-o para a esquerda, para a posição com o símbolo do isqueiro.

Ligue o queimador, premindo o botão com o símbolo da faísca.

Se a sua placa estiver equipada com ignição eletrónica, só tem de

Empurrar o botão de comando para dentro e de o rodar até ao símbolo de ignição.

O sistema de ignição (isqueiro) continua a gerar faíscas quando o botão de comando estiver a ser premido.

Se o queimador não se acender em 5 segundos, rode o botão de comando para a posição 0 e repita a ação.

No caso dos modelos com torneira de segurança (que corta a alimentação de gás no caso de a chama se apagar acidentalmente), os queimadores são acesos da forma descrita acima, sendo que, no entanto, devem manter o botão de comando premido durante cerca de 5 a 6 segundos antes de o queimador estar aceso.

ATENÇÃO:

Antes de ligar a placa a gás, deverá certificar-se de que os queimadores e os espalhadores estão corretamente instalados.

Advertência: Se não houver eletricidade no aparelho, deve ser usado um isqueiro para acender o queimador;

• Premir e rodar o botão no sentido anti-horário até ao símbolo de ignição.
• Premir o botão de ignição do queimador utilizando um isqueiro e mantê-lo premido durante 5 segundos antes da ignição.

CONSELHOS GERAIS

Para obter os melhores resultados possíveis, deve ajustar o tamanho dos recipientes ao tamanho dos queimadores de gás, conforme pode ver na tabela abaixo. Tabela A.

Tabela A

Tipo di queimador	Ø recipiente (cm)	Energia (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
AUX Auxiliar	12 - 18	1,00	95 l/h	73 g/h
SR Semi r pido- a	18 - 22	1,75	167 l/h	127 g/h
R R pido-a	24 - 26	2,70	257 l/h	196 g/h
UR Ultra Rápido	26 - 28	3,50	334 l/h	254 g/h
DC 4 kW MONO	26 - 28	4,00	381 l/h	291 g/h

Sempre que utilizar recipientes pequenos, regule o queimador de modo a que a chama não saia pelos lados do recipiente. Nunca utilize recipientes com fundo côncavo ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão para a posição de desligado e espere pelo menos 1 minuto antes de o voltar a tentar ligar.

Se, com o passar do tempo, as torneiras de gás ficarem duras, é necessário lubrificá-las.

Trata-se de uma operação que só deve ser levada a cabo por um técnico devidamente qualificado.

4. MANUTENÇÃO E LIMPEZA

Antes de limpar a placa, certifique-se de que ela já está fria. Desligue a ficha do cabo de alimentação da tomada de rede ou, no caso de a placa estar diretamente ligada à rede, corte a alimentação de energia à placa.

Crianças sem supervisão não devem limpar nem manter este aparelho.

Nunca utilize abrasivos, detergentes corrosivos, produtos de branqueamento ou ácidos. Evite quaisquer produtos ácidos ou alcalinos (limão, sumo, vinagre, etc.) nas zonas esmaltadas, envernizadas ou de aço inoxidável.

Quando limpar as zonas esmaltadas, envernizadas ou cromadas, utilize água com sabão quente ou um detergente não cáustico. No aço inoxidável, utilize uma solução de limpeza apropriada.

Os queimadores podem ser limpos com água com sabão. Para restaurar o seu brilho original, utilize um produto doméstico para aço inoxidável. Depois de limpar, seque os queimadores e coloque-os de novo.

É importante que os queimadores sejam colocados corretamente.

Grelhas e queimadores cromados

As grelhas e os queimadores cromados têm tendência para escurecer com o passar do tempo. Isto é perfeitamente normal, inevitável até, e não prejudica o bom funcionamento da placa.

No entanto, se quiser proceder à substituição das grelhas e dos queimadores escurecidos, basta entrar em contacto com a nossa assistência técnica, à qual poderá adquirir as peças sobressalentes em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Serviço de Assistência Técnica, agradecemos que proceda às seguintes verificações:

• Certifique-se de que a ficha está devidamente inserida na tomada e de que o fusível tem a amperagem correta e não disparou;
• De que o gás está a ser devidamente alimentado à placa.

Se não conseguir detetar o problema:

Desligue o aparelho, não o tente reparar, e entre em contacto com a Assistência Técnica.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Os REEE incluem substâncias poluentes (que podem provocar consequências negativas no meio ambiente) e componentes básicos (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos, a fim de

remover e eliminar corretamente todos os poluentes e recuperar e reciclar todos os materiais.

Os cidadãos, individualmente, podem desempenhar um papel importante no sentido de garantir que os REEE não se tornam num problema ambiental; é essencial seguir algumas regras básicas:

• Os REEE não devem ser tratados como lixo doméstico.
• Os REEE deverão ser entregues nos pontos de recolha relevantes geridos pelo município ou por empresas registadas. Em muitos países, no caso de grandes REEE, poderão existir serviços de recolha ao domicílio.
• Quando compra um novo aparelho, o antigo pode ser devolvido ao comerciante, que terá a exigência de o transportar gratuitamente numa base de um-para-um, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções que o equipamento fornecido.

Declaração de conformidade: Este equipamento, nas zonas destinadas a estar em contacto com alimentos, está em conformidade com os regulamentos constantes nas diretivas CEE 89/109. O aparelho está em conformidade com a Diretiva Europeia 2009/142/CE (GAD) e, desde 21/04/2018, com o regulamento relativo aos aparelhos a gás 2016/426 (GAR).

Ao colocar o símbolo CE neste produto, declaramos, sob nossa responsabilidade, a conformidade com todas as exigências de segurança europeias, para com a saúde e os requisitos ambientais estabelecidos na legislação em relação a este produto.

O fabricante não será responsável por qualquer imprecisão resultante da impressão ou erros de transcrição contidos nesta documentação. Reservamos o direito de efetuar modificações nos produtos de acordo com o necessário, incluindo os consumos, sem prejuízo das características relacionadas com segurança ou função.

Tabela 1

Chapa de Queimador	3 Gas	4 Gas	4 Gas	5 Gas	5 Gas	5 Gas
Queimador	Aux/R/DC 4 Mono	Aux/SR/R/DC 4 Mono	Aux/SR/R	UR/2R/SR/AUX	DC/2R/SR/AUX	DC/R/2SR/AUX
Tipo	UH60MF	UH60MF	UH60MF	UH75MF	UH75MF	UH75MF
FFD	SIM	SIM	SIM	SIM	SIM	SIM
Aux 1kW	1	1	1	1	1	1
Sr 1,75 kW	-	1	1	1	1	2
R 2,7 kW	1	1	1	2	2	1
UR 3,5 kW	-	-	-	1	-	-
Dc 4 kW Mono	1	1	-	-	1	1
Entrada Nominal de Calor	7,7 kW	9,45 kW	7,2 kW	11,65 kW	12,15 kW	11,2 kW
G20/20 mbar	734 l/h	900 l/h	686 l/h	1110 l/h	1157 l/h	1067 l/h
G30/28-30 mbar	560 g/h	688 g/h	524 g/h	848 g/h	884 g/h	815 g/h
Classe de instalacao	3	3	3	3	3	3
Tensão/frequência V/Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz
Potência absorvida	1	1	1	1	1	1
Isqueiro (ignícia electrolytica)	SIM	SIM	SIM	SIM	SIM	SIM
Dimensoes do produits	595x510	595x510	595x510	745x510	745x510	745x510

Este aparelho foi exclusivamente concebido para uma utilização não profissional, ou seja, doméstica.

O fabricante não será responsável por quaisquer imprecisões resultantes de impressão ou erros de transcrição contidos na presente brochura. Reservamo-nos o direito de efetuar alterações aos produtos, conforme necessário, incluindo os consumos, sem prejuízo das características relacionadas com a segurança ou funcionamento.
