PCP2S5CHG6BRX - Vestavěná trouba CANDY - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma PCP2S5CHG6BRX CANDY ve formátu PDF.
| Technické vlastnosti | Vestavná trouba, multifunkční typ |
|---|---|
| Kapacita | 70 litrů |
| Výkon | 2500 W |
| Režimy vaření | Horký vzduch, gril, tradiční vaření |
| Rozměry | 60 x 60 x 55 cm |
| Hmotnost | 30 kg |
| Použití | Intuitivní ovládací panel s digitálním displejem |
| Čištění | Funkce čištění pyrolýzou |
| Bezpečnost | Zámek dveří, tepelná izolace |
| Záruka | 2 roky |
| Obecné informace | Energetická třída A |
Často kladené otázky - PCP2S5CHG6BRX CANDY
Dotazy uživatelů ohledně PCP2S5CHG6BRX CANDY
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vestavěná trouba ve formátu PDF zdarma! Najděte svůj návod PCP2S5CHG6BRX - CANDY a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PCP2S5CHG6BRX značky CANDY.
NÁVOD K OBSLUZE PCP2S5CHG6BRX CANDY

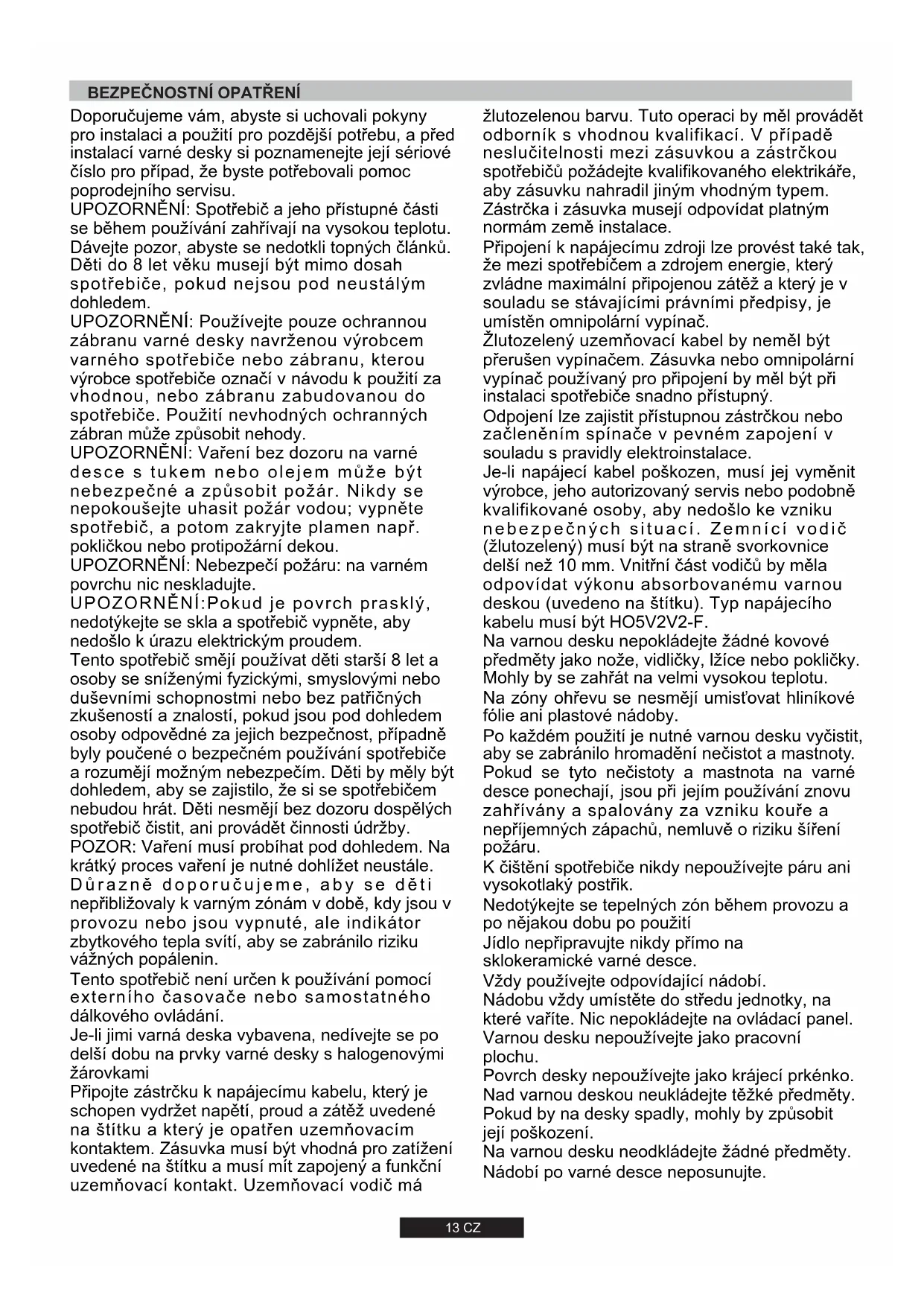

UPOZORNENI: Spotbreic a jeho pristupne casti se behem pouzivani zahrivaji na vysokou teplotu. Davejte pozor, abyste se nedotkli topnych clanku. Deti do 8 let veku museji byt mimo dosah spotbreic,Pokud nejsou pod neustalym dohledem.
UPOZORNENI: Pouzivejte pouze ochrannou zábranu varné desky navrženou vyrobcem varného spotbrebiče nebo zábranu, kterou vyrobce spotbrebiče oznaci v navodu k použiti za vchodnou, nebo zábranu zabadovanou do spotbrebiče. Použiti nevhodnych ochrannych zábran muže zpúsobit nebody.
UPOZORNENI: Vareni bez dozoru na varne desce s tukem nebo olejem muze byt nebezpecné a zpusobit pozar. Nikdy se nepokousejte uhasit pozar vodou; vypnete spotrebič, a potom zakryjte plamen napr.Poklickou nebo protipožární dekou.
UPOZORNENi: Nebezpeci pozaru: na varném povrchu nic neskladujte.
UPOZORNENi: Pokud je povrch praskly, nedotykeje se skla a spotrebič vypněte, aby nedoslo k urazu elektrický proudem.
Tento spotbrebi smeji pouzivat deti starsi 8 let a osoby se snizenymi fyzickymi, smyslovymi nebo dusevnimi schopnostmi nebo bez patričnych zkušenosti a znalosti,Pokud jsou pod dohledem osoby odpovedné za jejich bezpečnost, pripadne byly poucené o bezpečném používani spotbrebiča Rozuměji mozným nebezpecim. Deti by mely byt dohledem,aby se zajistilo,ze si se spotbrebičem nebudou hrát.Deti nesměj bez dozoru dospělých spotbrebič cistit, ani provadět Činnosti udžby.
POZOR: Vareni musi probihat pod dohledem. Na krátký proces varení je nutné dohližet neustále. Dūrazné doporučujeme, aby se deti nepřibližovaly k varnám zónám v době, kdy jsou v provozu nebo jsou vypnuté, ale indicátor zbytkového tepla sviti, aby se zabránilo riziku važných popálenin.
Tento spotbrebič není určen k použivani pomoci externiho chasovace nebo samostatného dalkového ovládání.
Je-li jimi varná deska vybavena, nedívejte se po delsí dobu na privky varné desky s halogenovymi Žárovkami
Pripojte zastrcku k napajecimu kabelu, ktery je schopen vydrzet napeti, proud a zatez uvedené na stitku a ktery je opatren uzemnovacim kontaktem. Zasuvka musi byt vchodna pro zatizeni uvedené na stitku a musi mit zapojeny a funkcniu uzemnovaci kontakt. Uzemnovaci vodić ma
žlutozelenou barvu. Tuto operaci by měl provádet odborník s vhodnou kvalifikaci. V pripadě neslucitelnosti mezi zásuvkou a zástrčkou spotřebiců požádejte kvalifikovaného elektrikáře, aby zásuvku nahradil jiním vhodnám typem. Zástrčka i zásuvka museji odpovidat platnám normám zěme instalace.
Pripojeni k napajecimu zdroji lze provest také tak, ze mezi spotbrebičem a zdrojem energia, ktery zvladne maximálni pripojenou zatež a který je v souladu se stavajćimi právními prdepisy, je umistěn omnipolarnívypinač.
Zlutozeleny uzemnovaci kabel by nemel byt prerušen vypinačem. Zasuvka nebo omnipolarni vypinač použivaný pro pripojení bymbyt pri instalaci spotřebiče snadno pristupné.
Odpojeni lze zajistit pristupnou zastrckou nebo zaclenenim spinace v pevnem zapojeni v souladu s pravidly elektroinstalace.
Je-li napajeci kabel poskozen, musi jej vymenit vyrobce, jeho autorizovaný servis nebo podobné kvalifikované osoby, aby nedoslo ke vzniku nebezpečných situaci. Zemnicí vodic (žlutozelený) musi byt na straně svorkovnice delsí než 10 mm. Vnitřni cást vodiců by mela odpovídat vykonu absorbovanému varnou deskskou (ucedeno na štitku). Typ napajeciho kabelu musi byt HO5V2V2-F.
Na varnou desku nepokladeje zdne kovovpredmety jako noze, vidlicky, Izice neboPoklicky. Mohly by se zahrat na velmi vysokou teplotu.
Na zony ohrevu se nesmeji umistovat hlinikové folie ani plastové nadoby.
Po kaźdem použiti je nutné varnou desku vyčistit, aby se zabránilo hromaděné necistot a mastnoty. Pokud se tyto necistotá mastnota na varné desce ponechaji, jsou pri jejím používání znovu zahrívány a spalovány za vzniku kouře a nepřijemných zápachu, němluve o riziku šiřeni požáru.
K cišěné spotřebiečne nikdy nepoužívejte páru ani vysokotlák postřik.
Nedotykejte se tepelnych zón během provozu a po nějakou dobu po použiti
Jidlo neprijavujte nikdy primo na sklokeramické varné desce.
Vždy používejte odpovidajici nadobí.
Nádobu vždy umistěte do středu Jednotky, na které vařite. Nic nepokládejte na ovladaci panel. Varnou desku nepoužívejte jako pracovni plochu.
Povrch desky nepoužívejte jako krájecí prkěnko.
Nad varnou deskou neukládejte těžké prěděty.
Pokud by na desky spadly, mohly by způsobit její poškození.
Na varnou desku neodkladejte zdne predmety. Nadobi po varne desce neposunujte.
1. POKNY PRO INSTALATÉRA
INSTALACE DOMÁCICH SPOTREBICU MÜZE BYI SLOZITA OPERACE, KTERA, POKUD NENI PROVEDENA SPRAVNE, MÜZE VAZNÉ OHROZIT BEZPECNOST UZIVATELE. Z TOHOTO DUVODU POZADEJTE O INSTALACI KVALIFIKOVANEHO SERVISNIHO TECHNIKA, KTERY INSTALACI PROVEDE PODLE PLATNYCH PREDPISU. V PRIPADE NEOPRAVINÉNE INSTALACE VROBCE NENSE ZADNOU ODPOVEDNOST ZA TECHNICKÉ ZAVADY VROBKU, KTERÉ MOHOU VEST KE POSKOZENI VROBKU NEBO ZRANÉNI OSOB.
1.1 VESTAVBA
Varnou desku Ize instalovat do pracovni desky, ktera je z teplu odolného materialiu do 100^ a ma tloustku 25-45 mm. Rozmery vyřezu v pracovni desce jsou na .obrážku 2
Pokud je varna deska pripevnena k nabytku na kterekoli strane, vzdalenost mezi varnou deskou a nabytkem musi byt nejmene 15 cm (viz obrazek 4); zatimco vzdalenost mezi varnou deskou a zadni stenou musi byt nejmene 70 mm.
Vzdalenost mezi varnou deskou a spotfrebicem nad ni (napr. odsavac par) musi byt nejmene 70 cm. (obrazek 4)
Pokud neni volny prostor mezi varnou deskou a skrǐnkou pod ní, je nutné instalovat vchodné mezidno (děvěné nebo z podobného materialú). (obrázek 3)
Kovové prédméty v zásuvce mohou v dusledku recirculace
vyduchu dosáhnout vysokych teplot.
Doporucujedre prnata pdozku
Dulezite - Obrazek 1znazornejapeplikaci tsehneni.
Varná deska se upevnju pomoci dodanjch upevnovacich svorek, pomoci otvoru ve spodnićasti spotbrebiče.
Pokud je 60 cm varna deska nad troubou, ktera neni vybavena chladicim ventilatorem, doporučujeme udělat větraci otvory v nábytku pro zajistěné správné ventilace.
Velikost otvoru musi byt nejmene 300 cm2 a umisteni podle obrazku 5.
Pokud je 75 cm varna deska nad troubou, musi pridan chladici Ventilator.
PLynové spotřebiče produktuji teplo a vlhkest v mistě instalace. Z tohoto duvodu musite zajistit dostatečnou ventilaci udržením volnych přirozeních otvorů nebo instalaci odsavače.
Intenzivni a dlouhodobé použiti spotřebiče muže vyžadovat extra ventilaci, jak je otevřeni okna nebo zvyšeni vykonu ventilátoru,Pokud je.
Pokud nelze instalovat odsavač, je nutné instalovat ventilátor do věnejí stěny nebo okna. Elektricky ventilátor musi být schopné yvměnit vžduch 3-5 nasobku objemu kuchyně každou hodinu, instalatér musí dodržovat platné pravidla.
2.1. PřIPOJENÍ K ELEKTRICKÉ SITI
Zkontrolujte data na vyrobnim stitku, na vnejsi strane pristroje, pro kontrlu, zda napeti odpovida napeti elektricke site. Pred priopojenim zkontrolujte uzemneni. Tento spotfebič musi by uzemněny. Pokud tuto podminku nesplnite, vyrobce nenese zadnou odpovednost za poskozeni spotfebične nebo urazy osob. Pokud privodni kabel není vybavený zastrčkou, pripoje vchodnou zastrčku podle udajú na vyrobnim stitku.
Uzemovaci system je barevné označený Žlutozelenou. Zástrčka musi zustat i po instalaci snadno pristupné.
Pokud je varna deska pripojena primo k elektrické siti, musite instalovat odpojovaci zaizeni. Pokud se poskodi privodni kabel, musi jej vymenit kvalifikovan'y servisi technik, aby se zaranilo moznému nebezpeci.
Uzemovaci vodic (zutozeleny) musi byt nejmene o 10 mm delsi nez zivy a neutralinvodic.Pouzijte vchodny kabel podle parametr vykonu trouby. Zkontrolujte vrobni stitek a ujistete se, zda je privodni kabeltypu 3x0.75mm^2 H05 V2V2-F.
Napajeni
Pokud spotřebic není vybaven privodním kabelem se zástrčkou, nebo jiným typem odpojovacilo arizeni nabizejicím odstup kontaktu v odpojeném stavu podle požadavku proti prépetí lll kategorie, musite uskutečnit toto pripojení podle platnych směnic.
2.2. PRIPOJENI PLYNU
TytoPokyny jsou pro kvalifikovaného technika, instalace musi byt v souladus národními prédpisy.
Vyrobni stitek na varne besch definejusype plynu, pro ktery je navrzena. Pripojeni k hlavni pripojce plynu nebo k plynové lahvi muze byt provedeno po oveareni, ze je vchodny pro typ privadeneho plynu. Pokud nenis spravne regulovanv vizPokyny v nasledujicich odstavcich pro upravu nastaveni.
Pro tekuty plyn (plyn v lahvi) použijte regulator tlaku plynu vyhovujici mezinarodnim standardüm.
Nekteré modely jsou vybavené kónickou pripojkou pro instalace v zemich, kde je tento typ povinny; v obrázku 8 je popsané jak rozeznat ruzné typy spoju (CY = cylindrický, CO = kónicky). V kaźdem pripadě, cylindrická cást pripojeni musi byt pripojená k varné desce.
Pokud pripojujete varnou desku k pripojce plynu pomoci ohebné hadice, zajistete, aby maximálí delka hadice nepresahovala 2 metry.
Flexibilni trabku je nutné pripevnit tak, aby neprišla do kontaktu s pohyblivymi díly skřínký (napr.šuplíkem) a neprecházela prěs príliš uzké prostory.
Abyste zabrani moznemu nebezpeci, provedte instalaci v nasledujicim poRad (obrazek 6):
1) Podle obrzku sestavte dily v poRadi:
A: 1/2 cylindricky adaptor,
B:1/2 těsnění,
C: 1/2 kónický-cylindrický nebo cylindrickýcylindrický adaptor plynu
2) Utahne spoje klestemi, umistete trubky do spravne pozice.
3) Pripevnete dil C k hlavnipriipojce plynu pomoci pevné medenetrubky nebo ohebné ocelove trubky.
DULEZITE: provede konecnou kontrlu tesnosti spoju pomoci roztoku vody a saponatu. Nikdy nepouzivejte plamen. Taki se uistete, zda ohebná trubka neni v kontaktu s pohyblivymi dily skriny (napr. suplikem) a neni instalovaná v misté, kde se muze poskodit.
Upozorneni: Pokud uciţite plyn v okoli spotřebrice, okamžite vypněte privod plynu a kontaktujte servisniho technika. Nepokoušte se najit unik plynu pomoci plamene.
2.3.ZMENA VARNE DESKY NA JINY DRUH PLYNU
Pro upravu varne desky na jiny typ plynu provede nasledujici kroky:
-sejměte mřížky a hořáky
vlozte klic (7 mm) do podložky hořaku (obrázek 7)
- vysroubujte trysku a nahradte vhodnou pro dany typouozivaného plynu (viz tabulku typu Plynu)
2.4. NASTAVENI MINIMÁLNIHO PLAMENE
Po zapälen hořák, otočte ovladacím knoflíkem na minimálnínastavení a poté sejměte ovladaci knofík (múžete jej sejmout jenným potázení).
Pomoci maleho sroubovaku高新技术 regulačni sroub podle obrázku 9. Otočinem sroubu ve směru hodinovych rucíček snižite plamen, otočemir proti směru hodinovych rucíček plamen zvětěsite. Pomoci tohoto nastaveni nastavte plamen o delce přilžné 3 až 4 a poté nasadte ovladaci knofík.
Pokud je dodávaný plyn LPG (plyn v láhviz) - šroub pro nastavení počatečniho plamene musité otočit ve směru hodinovych rucicek do konce.
Po dokončeni nastavení plynu nahradte vyrobni štětek typem plynu za nový, podle instalovaného plynu.
3.POUZITI VARNE DESKY
Tento spotbrebi se musi pouzivat pouze k ucelum, pro ktere byl navrzeny a to pro vaeni v domacnosti. Jakekoli jine pouziti je nespravne a muze byt nebezpecné. Vyrobce nenese zdnou odpovednost za poškozené vyplwajici z nespravnego pouziti tohoto spotbrebi.

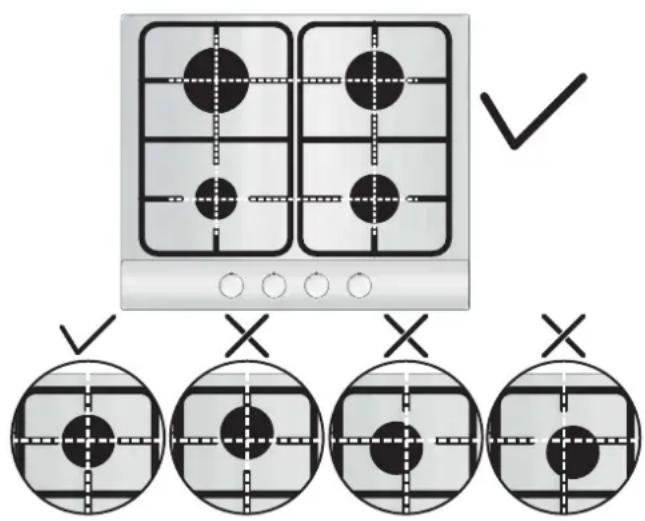

Prid pouzitim horaku se ujistete, ze obvod mriizky je na stredu horaku, jak ukazuje obrazek. Pokud pouzivate litinovou mriizku, je ve spodni poloze. Ujistete se, ze je pouzita mriizka je ve spravne pozici.
3.1.POUZITIPLYNOVEHOHRAKU
K zapäleni hořákū priložte zdroj otevřeného plamene k horáku,
stisknéte a otočte knoflikem ovládání plynu proti směru hodinovych
ručíček.
Pokud jste hořák nepouživali několik dni, préd zapálenim počejté několik sekund, toto odstrání prítomné vzduch v trabkách.
Pro spotbrebié s elektrickým zapalovánim provedte následujíci kroky:
-
stiskněte a otočte knoflik proti směru hodinovych rucicek na symbol zapálení.
-
zapalte hořák stisknutím tlačitka jiskřeni.
Pro varné desky vybavené automatickym zapalovánim pouze stiskněte a otočte knofík na symbol zapálení.
Systém zapalování opakuje jiskřeni, dokud držite stisknutí ovladaci knoflik.
Pokud se hořák nezapálí do 5 sekund, otočte knoflík na pozici 0 a postup opakujte.
Pro modely vybavené bezpečnostím ventilem (který vypne prívod plynu v připadě nahodného zhasnutí plamene) se hořák zapaluje podle vyše uvedeného postupu, ale knoflík musité držet stisknutý 6 sekund po zapálení plamene.
UPOZORNENI:
Pred zapnutim varne desky se ujistete, zda jsou hoRAky a vicka hoRaku spravne nasazené.
Varovani: Pokud do zarizeni neproudi elektina, meli bye ste pro zapalen ho raku pouzit zapalovač.
- stiskněte a otočte proti směru hodinovych rucíček knoflík sesymbolem zapalováni,
- drzte knoflik stlaceny a pomoci zapalovace zapalte hořák, po zapalení drzte knoflik stlaceny jestdalsich 5 sekund.
VSEOBECNE POKNY
Pro nejlepsi vysledky pouzivejte nadobis rovnm dnem, kterevyhovuji prumruho hroku. Tabulka A.
Tabulka A
| Typ hořáku | Ø pánev (cm) | Vykon (kW) | G20/20 mbar (Metan) | G30/28-30 mbar (LPG) |
| AUX Pomocný ho rák | 12 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Púlrychlý ho rák | 18 - 22 | 1,75 | 167 l/h | 127 g/h |
| R Silné ho rák | 24 - 26 | 2,70 | 257 l/h | 196 g/h |
| UR Ultra hořák | 26 - 28 | 3,50 | 334 l/h | 254 g/h |
| DC 4 kW MONO | 26 - 28 | 4,00 | 381 l/h | 291 g/h |
Pro mensi nádoby nastavte plyn tak, aby plamen nepresahoval za okraj dna nádoby. Nepouživejte nádoby s vypuklým dneM.
UPOZORNENI: Pokud plamen necekané zhasne, otocte knoflikem do pozice vypnuté a nepokousejte se jej zapalovat do 1 minuty.
Pokud se knoflik po letech pouziti otaci tězkó, je nutné jej namazat. Tuto Činnost smi provadět pouze kvalifikovany technik.
4. UDRZBA A CISTENI
Pred cisténim varne desky se ujiste, zda dostatecné vychladla.
Odpojte zastrčku od elektrické zásuvky nebo vypněte jistič.
Cisténia udrzbu nesmi provad et deti bez dohledu.
K cisteni nepouziveje drsne, korosivni prostredky, bélidla, nebo kyseliny. Vyhnete se jakykoli kyselinám (citronová st'áva, ocet, apod.) Na smaltovaném nebo nerezovém povrchu.
Pokud Čistě smaltovány, lakovaný nebo chromový povrch, použijte roztok saponátu a vody. Pro nerezovou ocel použivejte vhodný Čistici prostředek.
Horaky muzete cistit vodou se saponatem. K obnoveni puvodniho lesku pouzijte cisti n nerezovou ocel. Po yvciisten nechte horaky vysusit a vrafte na své misto.
Je dulezite nasadit hoaky spravne.
Chromové mžízký a horáky
Chromové mřížky a horáky mají pri použití tendenci ztmavnout. Toto je normálni a neodvratné fenomen, ale něma vliv na funkčnost varné deský. V pripadě potřeby jsou nahradní díly dostupné v servisiním středisku.
5. SERVIS
DriVe nez zavolate servis, zkontrolujte nasledujici:
Pokud nelze závadu odstranit: vypněte spotřebic, nedemontujte jej a kontaktuţje autorizované servisni středisko.
6. OCHRANA ZIVOTNIHO PROSTREDI
Tento spotbrebič je oznacen v souladu s evropskou směrnici 2012/19/EU o opadu z elektrického a elektronickeho zafizeni (WEEE). WEEE obshuju jak skodlivé latky (které mohou vyvolat nepříznivý dopad naživotni prostředi), tak i suroviny (které lze použit opakovaně). Je nutno použivat SPECIALN zacházeni zhvlhedem k WEEE, aby se vsechny nečistoty likvidovaly správně a bylo možno recyklovat vsechny materiały.
Jednotlivci mohou hrát vyznamnou ulohu pri zajistovani toho,aby se z WEEE nestal ekologicky problem; je nezbytné dodržovat nekterá základni pravidla:
- WEEE nelikvidujte jako bežný domovní odpad.
- WEEE pré发达国家 na prisluśna sberná mista rizená městskymi urazyne bo registrovanymi společnostmi. V rade zemi muze byt použivan system domáciho odbéru velkych WEEE.
Kdyz kupujete novy spotrebic, muzete stary vratit prodejci, ktery jej musi zdarma odebrat na principu kus za kus,Pokud jde o zaifeni odpovidajiciho typu, ktere ma stejné funkce jako dodavané zaifeni.
Prohláseni shode: Tento spotbrebi pricházejíci do kontaktu s potravinami vyhovuje predpisum směrnice EEC 89/109.
Spotbreic je ve shodé se smernici 2009/142/ES o spotbreicich plynnych paliv a počinaje 21. dubnem 2018 s nažerenim 2016/426 o spotbrebicich plynnych paliv.
Umisténim značky na Produkt deklarujeme na vlastni zodpovednost shodu se všemi požadavky EU týkajcimi se bezpečnosti, zdravá aŽivotnilho prostředl, které jsou zakotveny v legislativě a týkaji se daného produktu.
Vyrobce nenese zadnou odpovednost za neprednosti vyplwajici z tisku nebo prekladu v toto navodu. Vyhrazujeme si pravo na zmeny vyrobku, vctne bodu o spotrebe, bez predchoziho upozorneni, ktere nemajv lvl na funkcnost nebo bezpecnost vyrobku.
Tabulka 1
| Deska hořáku | 3 Gas | 4 Gas | 4 Gas | 5 Gas | 5 Gas | 5 Gas |
| Hořák | Aux/R/DC 4 Mono | Aux/SR/R/DC 4 Mono | Aux/SR/R | UR/2R/SR/AUX | DC/2R/SR/AUX | DC/R/2SR/AUX |
| Type | UH60MF | UH60MF | UH60MF | UH75MF | UH75MF | UH75MF |
| FFD | ANO | ANO | ANO | ANO | ANO | ANO |
| Aux 1kW | 1 | 1 | 1 | 1 | 1 | 1 |
| Sr 1,75 kW | - | 1 | 1 | 1 | 1 | 2 |
| R 2,7 kW | 1 | 1 | 1 | 2 | 2 | 1 |
| UR 3,5 kW | - | - | - | 1 | - | - |
| Dc 4 kW Mono | 1 | 1 | - | - | 1 | 1 |
| Jmenovitý t epelný v stip | 7,7 kW | 9,45 kW | 7,2 kW | 11,65 kW | 12,15 kW | 11,2 kW |
| G20/20 mbar | 734 l/h | 900 l/h | 686 l/h | 1110 l/h | 1157 l/h | 1067 l/h |
| G30/28-30 mbar | 560 g/h | 688 g/h | 524 g/h | 848 g/h | 884 g/h | 815 g/h |
| Instalačné třída | 3 | 3 | 3 | 3 | 3 | 3 |
| Napěti/frekvence V / Hz | 220-240 V/ 50-60 Hz | 220-240 V/ 50-60 Hz | 220-240 V/ 50-60 Hz | 220-240 V/ 50-60 Hz | 220-240 V/ 50-60 Hz | 220-240 V/ 50-60 Hz |
| Přikon | 1 | 1 | 1 | 1 | 1 | 1 |
| Elektrické zapaloványi | YES | YES | YES | YES | YES | YES |
| Rozměry spotřebiće | 595x510 | 595x510 | 595x510 | 745x510 | 745x510 | 745x510 |
Tento spotbrebi je navrzeny pro nekomer cn pouziti v domacosti.
SICHERHEITSHINWEISE
Vyrobce nezodpovidza za nepresnosti obasnene v teo piriucce vznikl ple tisku nebo prekladu. Vyhrazujeme se pravo provadet upravy vyrobku podle potreby, aniz bybyly dotceny charakteristiky vztahujici se k bezpecnosti nebo provozu.
