Marca	Klipsch
Modelo	Reference R8SW
Tipo	Subwoofer ativo
Alto-falante	8 polegadas
Entradas	Entrada de linha (LFE) no conector RCA
Alimentação	Rede elétrica (100-240 V)
Ajustes	Volume, filtro passa-baixo (40-160 Hz), fase (0/180°), alimentação (Auto/On/Off)
Indicador	Luz LED verde na parte frontal
Acabamento	Vinil resistente
Funções especiais	Desligamento automático após 15-20 minutos sem sinal
Manutenção	Limpeza com pano seco; evitar produtos abrasivos
Segurança	Desconectar o plugue da tomada antes de qualquer conexão
Registro do produto	www.klipsch.com/register
Garantia	Guardar o comprovante de compra

Perguntas frequentes - Reference R8SW KLIPSCH

Onde colocar o subwoofer para melhores desempenhos?

Coloque o subwoofer em um canto da sala, na mesma parede que suas caixas frontais. Isso aumentará o volume dos graves. Você pode experimentar diferentes posições para encontrar o melhor resultado.

Como conectar o subwoofer a um receptor?

Use a saída Subwoofer Pre Out do receptor e conecte-a à entrada LINE IN esquerda/LFE do subwoofer com um cabo RCA para subwoofer.

Como ajustar o filtro passa-baixo (Lowpass)?

Gire o botão Lowpass de acordo com suas caixas principais: para caixas de coluna, ajuste entre 50 e 90 Hz; para caixas de estante, entre 90 e 150 Hz.

O que faz o comutador de fase (0/180)?

Ele ajusta a concordância acústica entre o subwoofer e as caixas. Escolha a posição (0° ou 180°) na qual os graves são mais potentes na sua posição de audição.

Como ligar o subwoofer?

Use o comutador POWER: posição AUTO para desligamento automático, ON para funcionamento contínuo, OFF para desligar.

Por que a luz LED não está acesa?

A luz verde indica que o amplificador está ligado e recebendo sinal. Se estiver apagada, verifique a alimentação e o comutador POWER.

Como limpar o subwoofer?

Limpe com um pano seco. Evite produtos abrasivos, solventes e detergentes agressivos.

É necessário registrar o produto?

Sim, registre seu produto em www.klipsch.com/register para ficar informado sobre novidades e promoções.

O que fazer se o subwoofer não produzir som?

Verifique as conexões (cabo RCA, tomada), o ajuste de volume, o comutador POWER (modo AUTO ou ON) e a luz LED.

Posso usar um cabo RCA padrão?

Sim, use um cabo RCA para subwoofer. Conecte-o na entrada LEFT/LFE do subwoofer e na saída Subwoofer do receptor.

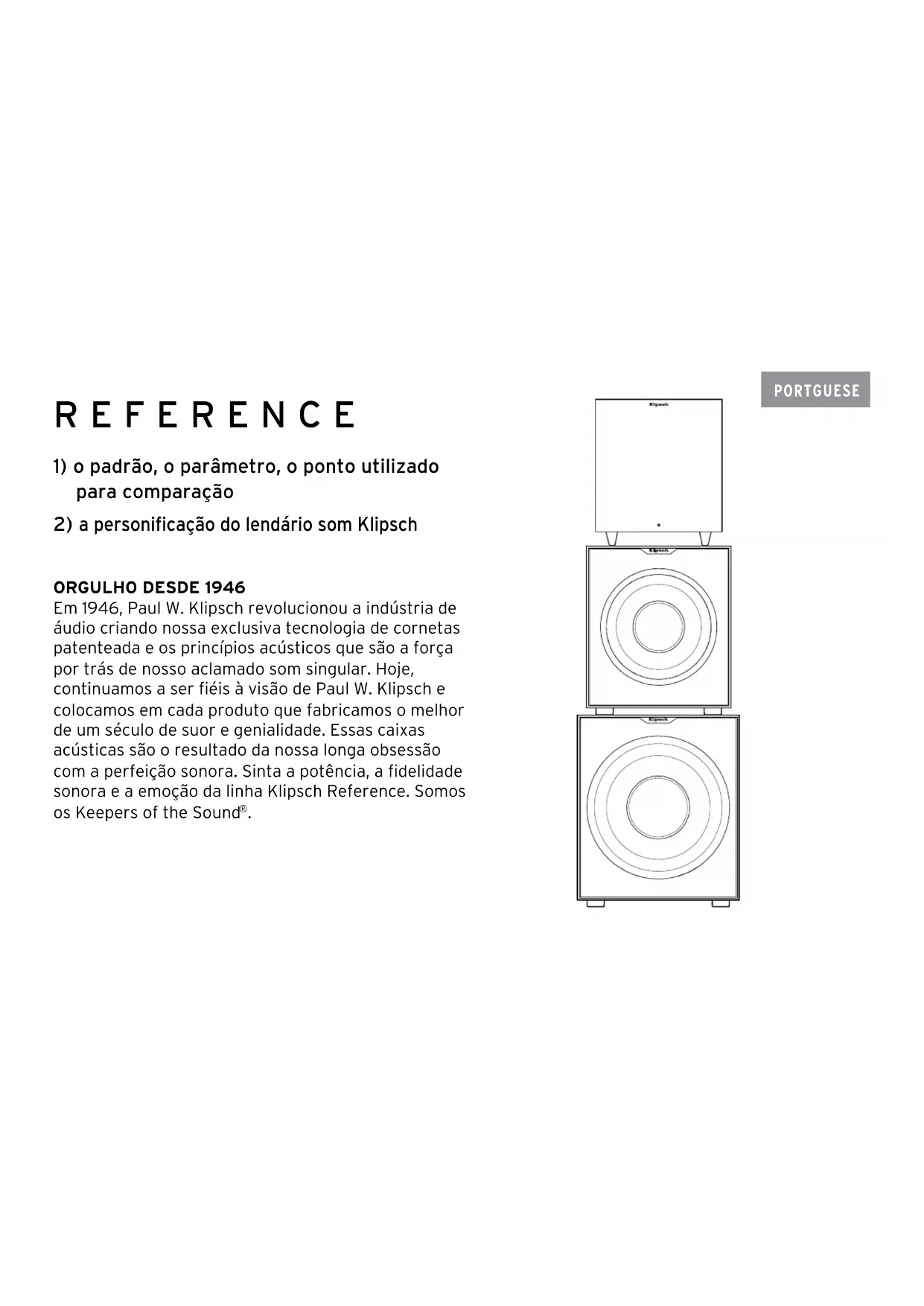

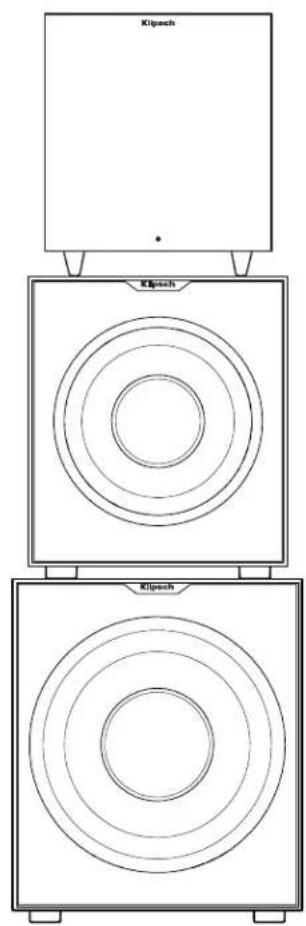

MANUAL DE UTILIZADOR Reference R8SW KLIPSCH

1) o padrão, o parâmetro, o punto正常使用 para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolacionou a industria de audio criando)nossa exclusiva technologia de cornetas patenteada e os principios acusticos que sao a forca porTRSde nosso aclamado som singular.Hoje, continuamos a ser fiis à visao de Paul W.Klipsch e colocamos em cada produits que fabricamos o melhor de um seculo de suor e genialidade.Essas caixas acusticas sao o resultado da)nossa longa obsessao com a perfeicao sonora.Sinta a potencia, a fidelidade sonora e a emocao da LINha Klipsch Reference. Somos os Keepers of the Sound

PORTGUESE

Queremos que seu novo Sistema de caixas acústicas tenha sempre a aparência de novo! Por istso, inspeçione-o imeditamente para verficar se sofreu algo dano durante o transporte. Desembale com cuidado o novo Sistema de caixas acústicas e verifique se foram enviados todos os componentes descritos na lista. Em circunestáncias extremas, algunos componentes podem sofrer danos durante o

transporte. Nesse caso, àsise a transporte e o revendedor onde o Sistema foi adquirido. Faça um pedido de inspeçao e sina as instruções recebidas para avaliar os danos. Não descarte a caixa originalutilizada para transporte o produits.

POSICIONAMENTO DO SUBWOOFER REFERENCE

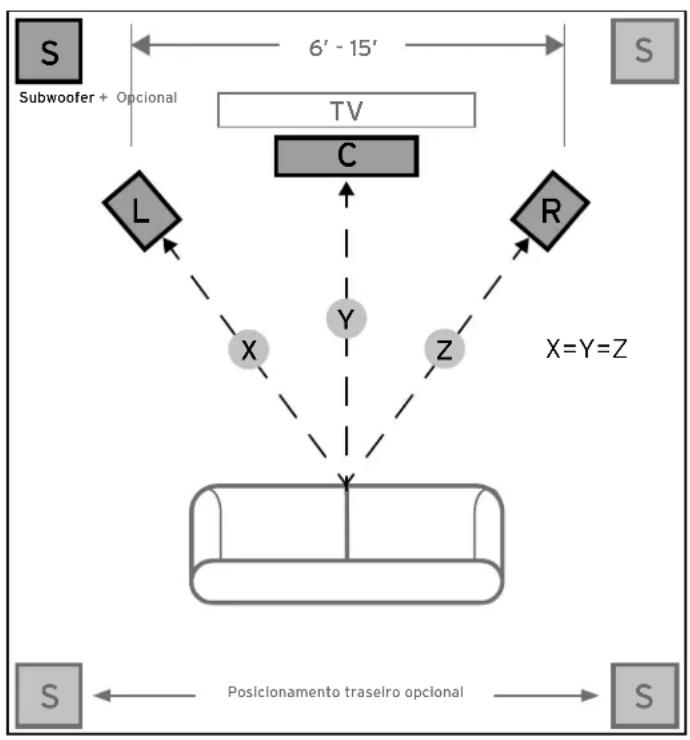

Os subwoofer amplificados da Klipschão projetados para reproduzir graves profundos e produzir o impacto que faz com que filmes e MPEGas ganhem vida. Normalmente, este desempenho ideal poder ser obtido se o subwoofer for colocado em um canto do ambiente, na mesma parede que as caixas acústicas do canal frontal (veja a figura 1). Observe que o posicionamento pode ter um efeito profundo sobre o desempenho do subwoofer amplificado. Se a unidade for colocada em um canto, como sugerindo acima, ela AUGentará a reprodução de graves. Se for colocada no meio de uma parede, ou em um esgo aberto no ambiente, a reprodução de graves diminuira. Experimente varias configurações de posicionamento e de controle para encontrar a mais adequada para o tipo de ambiente e sua preferência. Ao escolher a localização do subwoofer, não se esqueça de que sera necessário ligar o amplífico integrado do subwoofer em uma tomada eletrica.

FIGURA 1

POSICIONAMENTO DAS CAIXAS ACUSTICAS NO AMBIENTE

CONEXOES CONTROLES

CUIDADO: Certificque-se de que o subwoofer esteja disconnectado da tomada antes de fazer qualquer conexão.

Conexão "LINE IN" - A maior dos receivers (e pré-amplificadores) surround atuais tem uma sina de subwoofer de nível de LINha identificada com os dizeres Subwoofer Pre Out, Sub Out, SW Out, etc. Se o aparecido tiver este tipo de sina, conecte uma extremidade do cabo de subwoofer{nela e conecte a outra extremidade na entrada de linha do subwoofer marcada LEFT/LFE.Esta connexão permite que o subwoofer seja uso para reproduzir trilhas sonoras musicais e de filmes com som surround (consulte o manual do receiver). Como alternativa de conexão, se o receivei não tiver uma sina para subwoofer, é possivel connectar as sina das canais esquerdo (Left) e direito (Right) para pré-amplificador do receiver (se existrem) à entrada esquerda/LFE (Left/LFE) e direita (Right) do subwoofer.

Controle "LEVEL" - Se o subwoofer estiver conectado a uma saixa para subwoofer de um receiver surround, ajuste primeiro o controle do volume do subwoofer no receiver para "metade", ou sera, posicao de "0 dB". Em seguida,;aunte o volume (ou ganho) do subwoofer at e que o nivel de volume do subwoofer corresponda a saida das caixas acusticas principais. Depois de completing a este ajuste, o controle do volume no amplificador principal do systemo ou do pre-amplificador controlar o volume do subwoofer e das caixas acusticas. Se o subwoofer estiver conctado as saidas de pre-amplificador esquerda/direita de um receiver ou estiver conctado atraves da conexao High-Level dos terminais de caixas acusticas do receiver, não sera necessario fazer qualer ajuste no volume do subwoofer no receiver antes de ajustar o controle de ganho do subwoofer.

Controle "LOWPASS" - O punto de crossover escolhido determina onde as frequencies passa baixas são "transferidas" das caixas acusticas para o subwoofer. Se for fazer um punto de crossover no receiver, gire o botao de controle do filtrlo passa baixas (Lowpass) todo para a direita (160Hz) .Ajuste o punto de crossover com base no tamanho das caixas acusticas principais esquerda/direita usadas noSYSTEMA. Como regra geral, para caixas acusticas

de piso maiores, ajuste o punto de crossover entre 50 e 90 Hz. Se estiver usingo caixas acusticas de estante ou "satellite" como unidades principales, ajuste o punto de crossover entre 90 e 150 Hz. Quanto menor a caixa acustica, maior o ajuste, ate havar uma boa combinacao das frequencias mais baixas (graves) entre as caixas acusticas e o subwoofer quando todas as conexoes do Sistema estiverem feitas. Se o receivei nao tiver um controle de ajuste do punto de crossover, ajuste o filtro passa baixas (Lowpass) do subwoofer com osleasedos niveis recomendados (consulte o manual do receiver para obter mais informacoes de configuração das caixas acusticas).

"PHASE" 0/180 - Este controle é uso para estabelecar a correção acústica entre a saía do subwoofer e a das caixas acústicas principais. Seleciona a posicao, 0^ ou 180^ , na qual o subwoofer tem melhor reprodução na posicao ocupaça ao ouvinte.

"POWER" AUTO/ON/OFF - quando esta chace está na posicao "ON/ AUTO", o subwoofer liga automaticamente quando detecta um sinal e muda para o modo de espera automaticamente após 20 minuto de ausência de sinal. quando esta chace está na posicao "OFF", o subwoofer fica desigado quando a chace "POWER" ON/OFF estiver na posicao "OFF".

LED indicator de ativação - Localizo no sonofletor frontal, este LED indica o estado de functimento do amplificador integrado. O LED fica verde quando o amplificador está ligado e recebendo um sinal. Se o LED estiverapagado, isto indica que o amplificador está desligado. Para obter mais informações sobre os controles mentionados neste manual e sobre os ajustes de controle de graves, consulte o revendedor ou acesse o site www.klipsch.com

O subwoofer tem um acabamento de vinil duravel que so requer a remoção de poeira ou uma limpeza com um pano seco. Evite usar produits de limpeza abrasivos ou à base de solventes, bem como detergentes fortes. O acessório da escova de um aspirador de pou é suficiente para remover toda a poeira presente na caixa do subwoofer.

REGISTRO DO PRODUTO

• Mantenha-se atualizzato sobre novos produits e promoções.
• Suas informações pessoais nunca serao vendidas a terreiros.
• As informações solicitadas para registrar do produits não são usadas para fins de garantia.

Guarde uma cópia danota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
