Reference R8SW - Subwoofer KLIPSCH - Manuale utente e istruzioni gratuiti

Marca	Klipsch
Modello	Reference R8SW
Tipo	Subwoofer attivo
Altoparlante	8 pollici
Ingressi	Ingresso di linea (LFE) su connettore RCA
Alimentazione	Rete (100-240 V)
Regolazioni	Volume, filtro passa-basso (40-160 Hz), fase (0/180°), accensione (Auto/On/Off)
Indicatore	Spia LED verde sul pannello frontale
Finitura	Vinile resistente
Funzioni speciali	Spegnimento automatico dopo 15-20 minuti senza segnale
Manutenzione	Spolveratura o pulizia con panno asciutto; evitare prodotti abrasivi
Sicurezza	Scollegare la spina dalla presa di rete prima di qualsiasi collegamento
Registrazione prodotto	www.klipsch.com/register
Garanzia	Conservare la prova d'acquisto

Domande frequenti - Reference R8SW KLIPSCH

Dove posizionare il subwoofer per ottenere le migliori prestazioni?

Posizionare il subwoofer in un angolo della stanza, sulla stessa parete delle casse anteriori. Ciò aumenterà il volume dei bassi. Si possono provare diverse posizioni per trovare il risultato migliore.

Come collegare il subwoofer a un ricevitore?

Utilizzare l'uscita Subwoofer Pre Out del ricevitore e collegarla all'ingresso LINE IN sinistro/LFE del subwoofer con un cavo RCA per subwoofer.

Come regolare il filtro passa-basso (Lowpass)?

Ruotare la manopola Lowpass in base alle casse principali: per casse da pavimento, regolare tra 50 e 90 Hz; per casse da libreria, tra 90 e 150 Hz.

Cosa fa l'interruttore di fase (0/180)?

Regola la concordanza acustica tra il subwoofer e le casse. Scegliere la posizione (0° o 180°) per la quale i bassi sono più potenti nella propria posizione di ascolto.

Come accendere il subwoofer?

Utilizzare l'interruttore POWER: posizione AUTO per lo spegnimento automatico, ON per il funzionamento continuo, OFF per spegnere.

Perché la spia LED non è accesa?

La spia verde indica che l'amplificatore è acceso e riceve un segnale. Se è spenta, verificare l'alimentazione e l'interruttore POWER.

Come pulire il subwoofer?

Spolverare o pulire con un panno asciutto. Evitare prodotti abrasivi, solventi e detersivi aggressivi.

È necessario registrare il prodotto?

Sì, registrare il prodotto su www.klipsch.com/register per rimanere informati su novità e promozioni.

Cosa fare se il subwoofer non produce alcun suono?

Verificare le connessioni (cavo RCA, presa di corrente), la regolazione del volume, l'interruttore POWER (modalità AUTO o ON) e la spia LED.

Posso usare un cavo RCA standard?

Sì, utilizzare un cavo RCA per subwoofer. Collegarlo all'ingresso LEFT/LFE del subwoofer e all'uscita Subwoofer del ricevitore.

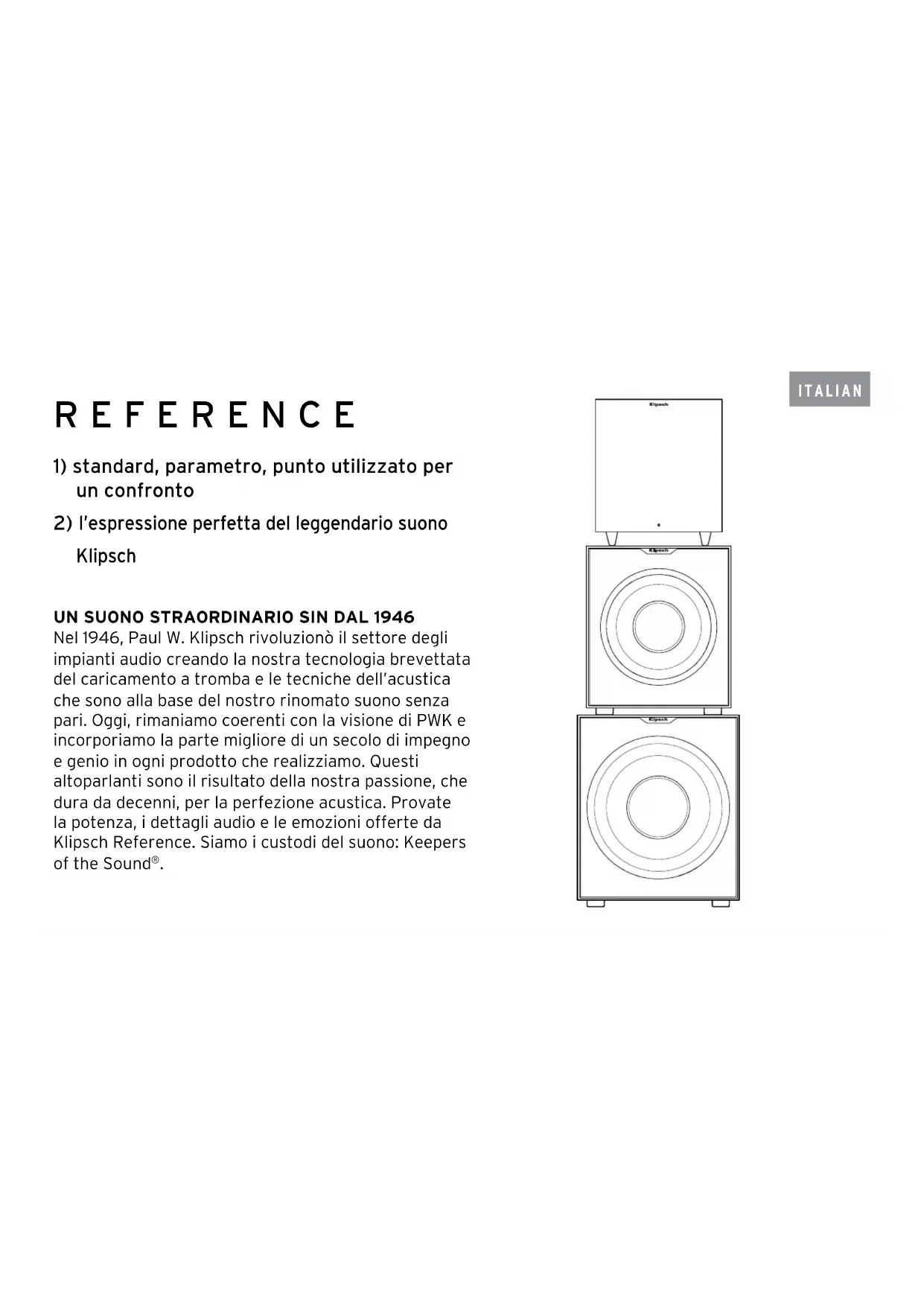

MANUALE UTENTE Reference R8SW KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzione il settore degli impianti audio creando la nostra Tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rimomato suonoenza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliorie di un secolo di impegno e genio in anni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference. Siamo i custodi del suono: Keepers of the Sound.

ITALIAN

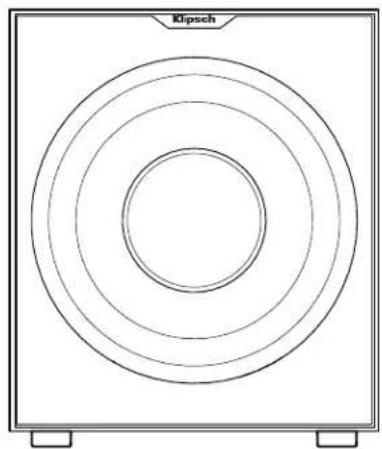

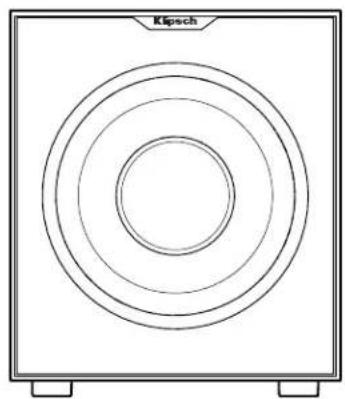

SUBWOOFER REFERENCE

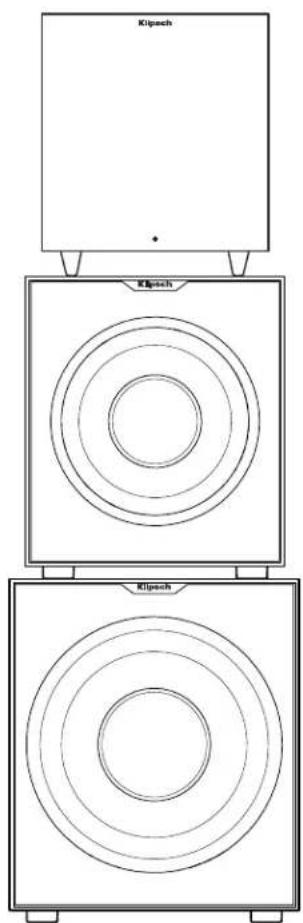

R-10SWR-12SWR-8SW

ISPEZIONE

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, quale componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di

spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

COLLOCAZIONE DEL SUBWOOFER REFERENCE

I subwoofer amplificati Klipsch ^® sono stati progettati per riproduire i bassi profondi e offrir une resa sonora elevatissima sa con brani musicali che con i film. Per ottenere i migliori risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto può avere un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumenta il livello dell'uscita ai bassi, nelle se lo si colloca presso il centro di una parete o lontano delle pareti si diminuisce tale livello. Provare a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sare necessario collegarne l'amplificatore incorporeato a una presa di corrente.

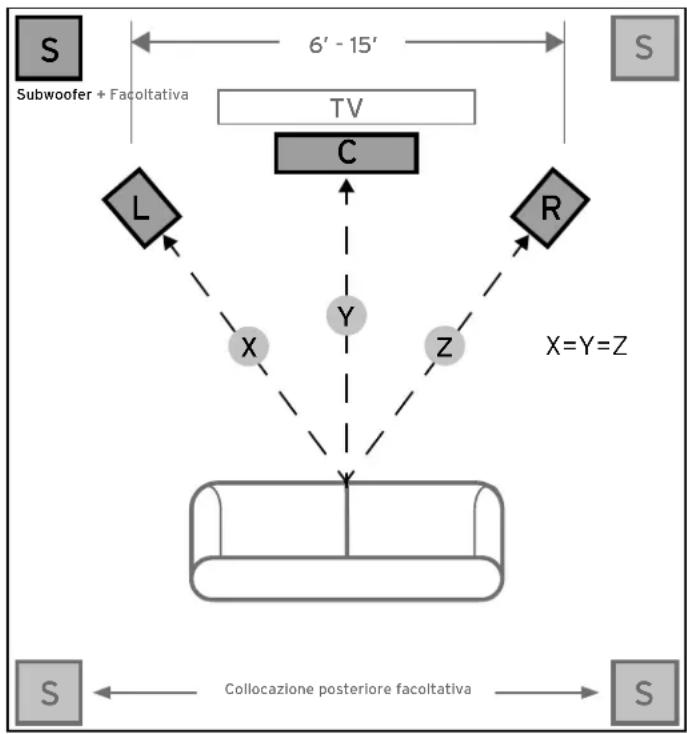

FIGURA 1

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CONNECTIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer via scollegato alla presa di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (Ingresso Linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se esta uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di riproduiretica musica sa film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in alternatively se ne possono collegare le uscite per preamplificatore dei canali sinistro e destroagli ingressi sinistro(L)/LFE e destro(R) del subwoofer.

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il dato del volume subwoofer sul ricevitore a meta è corsa ovvero nella posizione "O dB", quando augmentare il volume (il guadagno) del subwoofer finché non è uguale al livello di uscita degli altoparlanti principali. Completata但这a impostazione, il dato del volume sul preamplificatore o sull' amplificatore principale dell'impianto regolera contemporaneamente il volume sa del subwoofer si degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitoretramite la connessione a livello alto, nel ricevitore non sare necessario impostare il dato del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover prescelto determina la frequenza alle quale le basse frequence vengono "trasferite" dagli altoparanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtrato passa-basso sul subwoofer sulla posizione di estrema destra (160 Hz). Impostare il punto di crossover in base alli dimensioni degli altoparanti sinistro/destro utilizzati nell'impianto. Come regola generale, per altoparanti da pavimento, più grandi, impostare il punto di crossover tra 50 e 90 Hz, nelle se si usano piccoli altoparanti

da scaffale ovvero "satelliti" come altoparanti principali, impostarlo tra 90 e 150Hz . Quanto più piccolo è l'altoparlante, tanto magiore delve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli altoparanti e il subwoofer una volta completing le connessioni dell'impianto. Se il ricevitore non ha un punto di crossover impostabile, impostare invece il filtrato passa-basso sul subwoofer nelle stesso intervallo di valori raccomandati (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparlanti).

"PHASE" 0/180 - Questo dato adatta acusticamente l'uscita del subwoofer agli altoparlanti principali. Selezionare la posizione, 0^ o 180^ , in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF - Quando questo lavoro è nella posizione "ON/AUTO", il subwoofer funzioni automaticamente, accendendosi non appena rileva un segnale e entra in modo de espera après 20 minutos de ausência de sinal.. Quando questo lavoro è nella posizione "OFF", il subwoofer rimane spento finché il lavoro rimane in tale posizione.

Spia LED di alimentazione - è situata sul diaframma anteriore e indica lo stato di funzionamento dell'amplificatore incorpore, accendendosi in verde quando l'amplificatore è accesso e riceve un segnale. Se la spia è spenta, l'amplificatore è spento. Per ulteriori informazioni sui comandi menzionati in questo manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.klipsch.com.

Il Music Center kmc1 ha una direvole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

REGISTRAZIONE DEL PRODOTTO

Il prodotto può essere registrato on-line sul site www.klipsch.com/register.

• Si riceveranno sono informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per migliorare in caso di reclami coperti alla garanzia.
