| Tipo de produto | Gravador de cassetes estéreo com dois decks |
| Marca e modelo | Sony TC-WR661 |
| Dimensões (L x A x P) | 430 x 120 x 305 mm |
| Peso | Aproximadamente 5 kg |
| Alimentação | CA 120/220/230-240 V, 50/60 Hz, 18 W |
| Sistema de gravação | 4 pistas, 2 canais estéreo |
| Redução de ruído | Dolby B e C, Dolby HX PRO (apenas no deck B) |
| Funções de reprodução | Reprodução de um lado, reprodução contínua dos dois lados, reprodução em sequência dos dois decks |
| Funções de gravação | Gravação manual ou automática (Auto Rec Level), fade de abertura/fecho, silenciador de gravação |
| Cópia de cassetes | Cópia em velocidade normal ou rápida, cópia de trechos específicos |
| Entradas | Tomada LINE IN (cinch): sensibilidade 0,16 V, impedância 47 kΩ |
| Saídas | Tomada LINE OUT (cinch): nível 0,5 V, impedância de carga > 10 kΩ |
| Fones de ouvido | Não disponível (modelo TC-WR661) |
| Relação sinal/ruído | Melhoria Dolby B: 5 dB a 1 kHz, 10 dB a 5 kHz; Dolby C: 15 dB a 500 Hz, 20 dB a 1 kHz |
| Distorção harmónica | 0,4% (cassete tipo I), 1,8% (cassete tipo IV) |
| Flutuação e vibração | ±0,15% W. pico (IEC), 0,1% W.RMS (NAB), ±0,2% W. pico (DIN) |
| Manutenção e limpeza | Limpeza das cabeças, roletes de pressão e cabrestantes com álcool ou líquido de limpeza; desmagnetização após 20-30 h |
| Segurança | Não expor à chuva ou humidade, não desmontar a caixa, desligar em caso de problema |
| Peças sobressalentes e reparabilidade | Comando opcional RM-J910; contactar o revendedor Sony para reparação |
Perguntas frequentes - TCWR661 SONY
Perguntas dos utilizadores sobre TCWR661 SONY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fita cassete em formato PDF gratuitamente! Encontre o seu manual TCWR661 - SONY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. TCWR661 da marca SONY.
MANUAL DE UTILIZADOR TCWR661 SONY
Manual de Instruções ____ P
TC-WE405
TC-WR661
WARNING
To prevent fire or shock hazard, do not expose the unit to rain or moisture.
Welcome!
Índice alfabético 15
Desembalaje

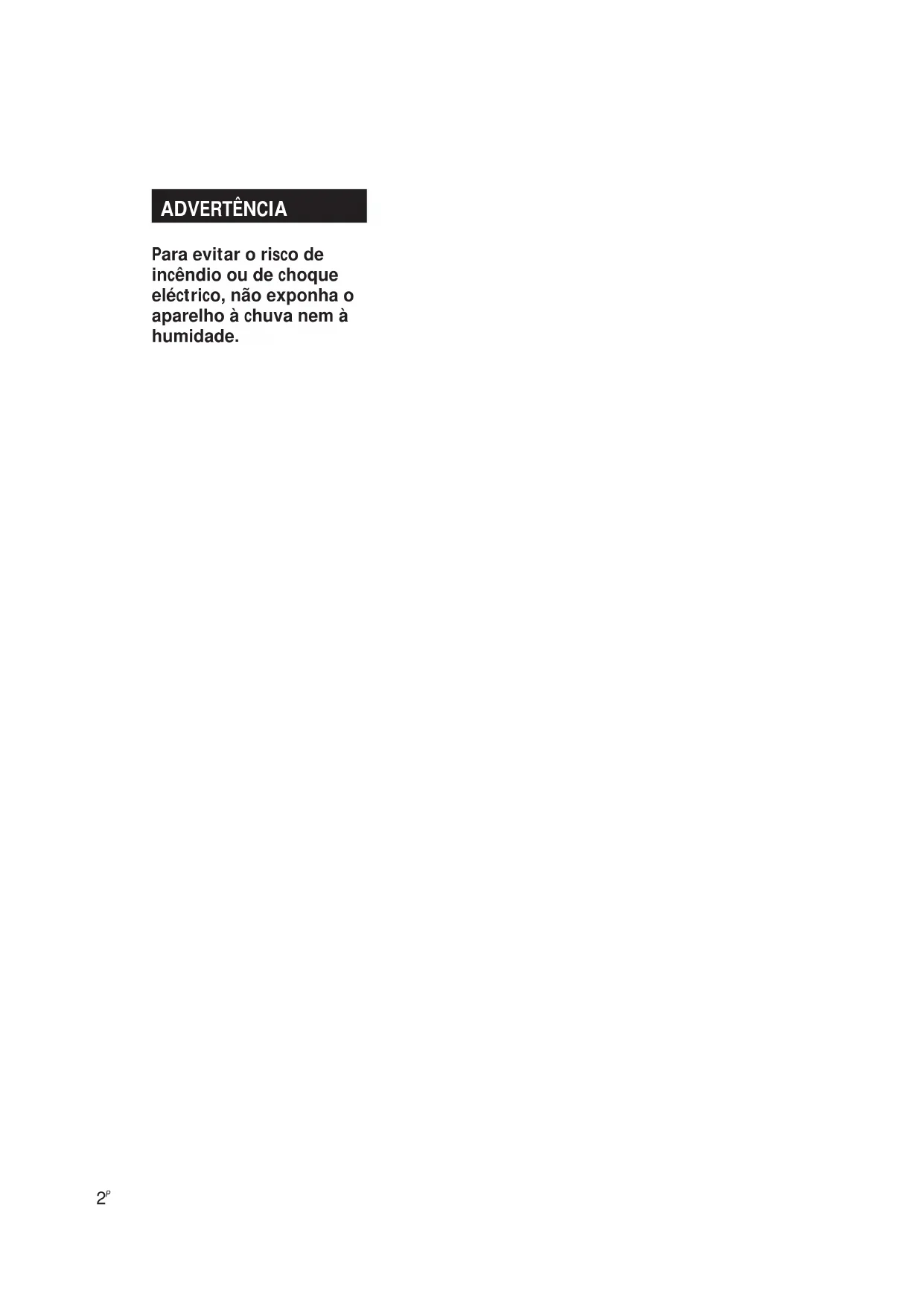

Para evitar o risco de incêndio ou de choque eléctrico, não exponha o aparelho à chuva nem à humidade.
Bem-vindo!
Agradecemos-lhe pela aquisição do Deck de Cassetes Estéreo da Sony. Antes de utilizar o aparelho, leia atentamente este manual e guarde-o para futuras consultas.
Acerca deste manual
As instruções neste manual valem para os modelos TC-WE405 e TC-WR661. Verifique o número do modelo no painel posterior do seu deck de cassetes. Neste manual, o TC-WE405 é o modelo utilizado para propósitos de ilustração. Quaisquer diferenças no funcionamento estão claramente indicadas no texto, por exemplo, com os dizeres "somente TC-WE405".
Tipos de diferença
| ModeloCaracterística | WR661W | |
| Dolby HX PRO | ● | |
| Tomada PHONES | ● |
Convenção
O símbolo a seguir é utilizado neste manual:
Indica conselhos e lembretes para tornar as operações mais fáceis.
Índice
Preparativos
Desempacotamento 4
Ligação do sistema 4
Leitura de cassetes 5
Gravação de cassetes 6
Operações avançadas de gravação
Ajustamento automático do nível de gravação
(Nível de gravaçao automático) 8
Início e término graduais (Graduador) 9
Duplicação de cassetes 9
Inserção de um espaço em branco durante a gravação
(Silenciamento de gravação) 10
Informações adicionais
Precauções 11
Verificação de problemas 13
Especificações 14
Índice remissivo 15
Desempacotamento
Certifique-se de que os seguintes itens estão presentes:
- Cabos de ligação de áudio (2)
Ligação do sistema
Esta secção descreve como ligar o deck de cassetes a um amplificador. Certifique-se de desligar a alimentação de cada componente antes de efectuar as ligações.
Aos proprietários do TC-WR661
Para informações quanto a como ligar o deck de cassetes ao amplificador TA-AV561, consulte o Manual de Instruções que acompanha o TA-AV561.

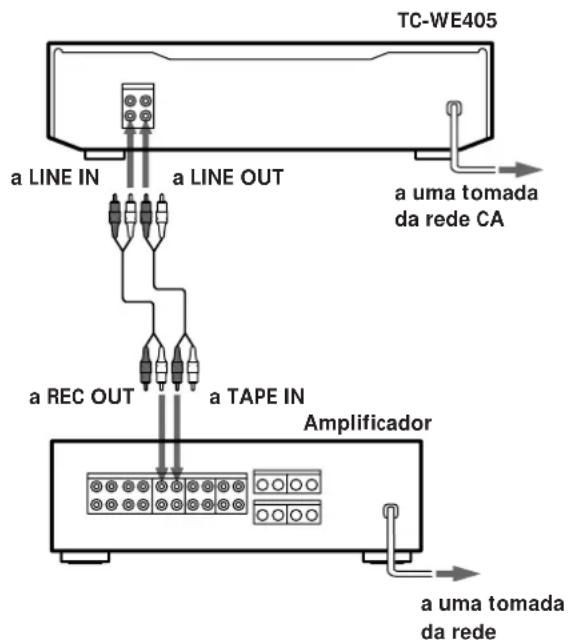

Aos proprietários do TC-WE405
Siga as instruções abaixo para ligar o seu deck de cassetes a um amplificador.
Quando da ligação de um cabo de ligação de áudio, certifique-se de combinar os cabos codificados por cores com as tomadas correspondentes nos componentes: vermelho (direita) com vermelho e branco (esquerda) com branco. Assegure-se de efectuar as ligações firmemente a fim de evitar zumbidos e interferências. Ligue o deck de cassetes ao amplificador tal como ilustrado abaixo.
AmplificadorDeck de cassetes


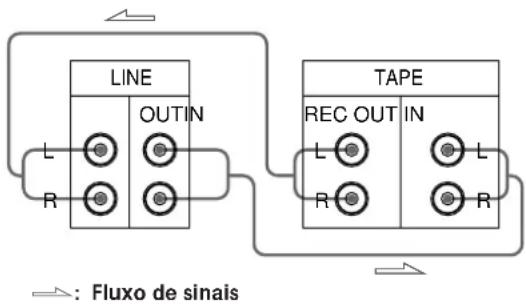

LINE OUTIN TAPE REC OUT IN L R L R R : Fluxo de sinaisAjuste do selector de voltagem (somente nos modelos fornecidos com um selector de voltagem)
Verifique se o selector de voltagem localizado no painel posterior do deck de cassetes está ajustado de acordo com a tensão da rede eléctrica local. Caso não o esteja, ajuste o selector à posição correcta, utilizando uma chave de fenda, antes de ligar o cabo de alimentação CA a uma tomada da rede CA.
Ligação do cabo de alimentação CA
Ligue o cabo de alimentação CA a uma tomada da rede CA.
Qual é o próximo passo?
Agora, o seu deck de cassetes está pronto para ser utilizado. Para as operações básicas, consulte as páginas de 5 a 7; para operações mais avançadas, consulte as secções que começam na página 8.

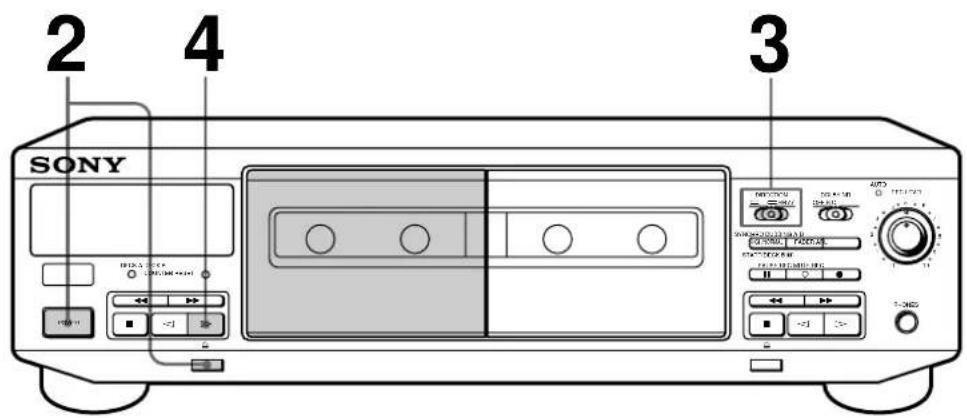

Leitura de cassetes
- Consulte a página 4 quanto a informações acerca da ligação do sistema.
- Podem-se utilizar ambos os decks para a leitura.
Para localizar o começo da fita e iniciar a reproduzir automaticamente (Leitura automática)
Pressione ◀ mantendo ▷ pressionado. Para o lado reverso, pressione ▶ mantendo pressionado ◀.
Para reproduzir uma cassette gravada com o sistema Dolby NR*
Ajuste o DOLBY NR para a mesma posição utilizada para a gravação da fita: B ou C.
O que vem a ser o sistema Dolby NR?
O sistema Dolby NR (redução de ruído) elimina o chiado da fita amplificando os sinais de baixo nível na banda de alta frequência durante as gravações, e reduzindo-os durante reproduções. O tipo C proporciona uma maior redução de ruídos que o tipo B.
É possível ligar auscultadores à tomada PHONES (somente TC- WE405)
* Redução de ruído Dolby fabricada sob licença de Dolby Laboratories Licensing Corporation.
DOLBY e o símbolo dos dois D são marcas de Dolby Laboratories Licensing Corporation.
1 Ligue a alimentação do amplificador e seleccione a posição do deck de cassetes.
2 Pressione POWER, a seguir carregue em ≜ e insira uma cassete.
Com o lado que deseja reproduzir voltado para fora.
| Para reproduzir | Ajuste para |
somente um dos lados ⇌
ambos os lados continuamente*
ambos os decks em sucessão* RELAY
* O deck cessa automaticamente após reproduzir cinco vezes.
4 Pressione ▷.
O deck inicia a leitura. Ajuste o volume no amplificador.
| Para | Pressione |
| cessar a leitura ■ | |
| iniciar a leitura a partir do lado reverso ◀ | |
| pausar (somente deck B) | PAUSE ■. Pressione a tecla novamente para retomar a leitura. |
| avançar rapidamente ou rebobinar | ▶▶ ou ◀◀ quando o deck estiver em paragem |
| retirar a cassete | ≡ após cessar a leitura |

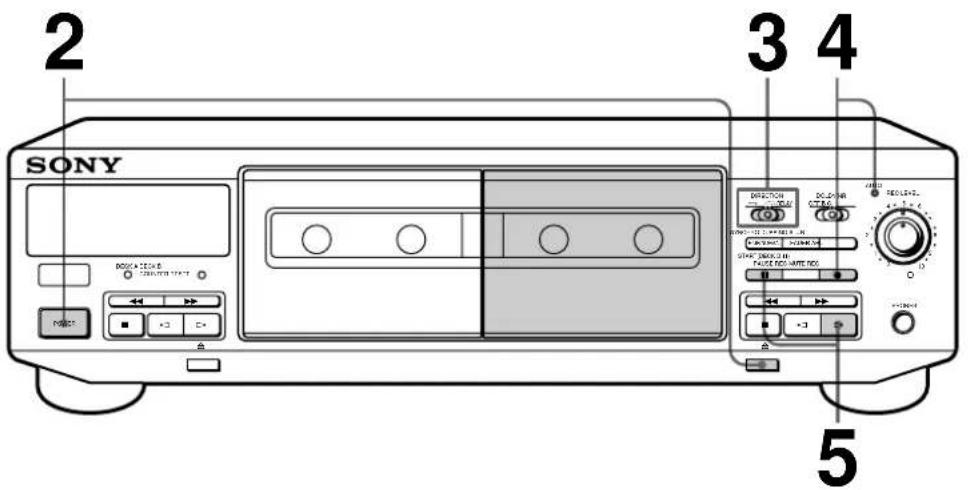

Gravação de cassetes
- Utilize o deck B (à sua direita) para a gravação.
- Consulte "Duplicação de cassetes" (página 9) para realizar uma cópia da cassete.
Nota
Quando o deck B estiver gravando ou em pausa na gravação, nenhum dos botões do deck A funcionará.
1 Ligue a alimentação do amplificador e reproduza a fonte de programa que deseja gravar.
2 Pressione POWER, a seguir carregue na tecla ≜ e insira uma cassete no deck B.
Com o lado que deseja reproduzir voltado para fora.
Para gravar em Ajuste-o para
somente um dos lados ⇌
ambos os lados*
* A gravação cessará quando a fita atingir o final do lado reverso.
4 Pressione REC ●. Q indicador ▷ a
O indicador ▷ acende-se para indicar a gravação no lado voltado para fora. Caso não se acenda, pressione a tecla ▷ uma vez.
O deck de cassetes ajusta o nível de gravação automaticamente (consulte página 8). Depois que o indicador AUTO ficar acesso continuamente, cesse a leitura da fonte de programa. Caso se queira ajustar o nível de gravação manualmente, consulte "Para ajustar o nível de gravação manualmente" na página 7.

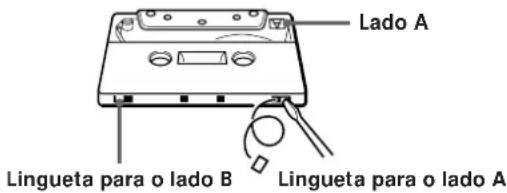

Para proteger gravações contra apagamentos acidentais
Quebre a(s) lingueta(s) para a protecção de gravações (consulte a página 11).
5 Pressione PAUSE II ou ▷. Tem início a gravação.
6 Dê início à leitura da fonte de programa.
| Para | Pressione |
| cessar a gravação | ■ |
| iniciar a gravação a partir do lado reverso | ◀ duas vezes no passo 5 |
| pausar | PAUSE ■. Pressione-a novamente para retomar a gravação. |
retirar a cassete ≜ após cessar a gravação
O sistema Dolby HX PRO\* é ativado automaticamente durante gravações (somente TC-WE405)
Distorções e ruídos em resposta de alta frequência são reduzidos a fim de produzir gravações de alta qualidade que possam ser desfrutadas mesmo quando reproduzidas em outros decks de cassetes.

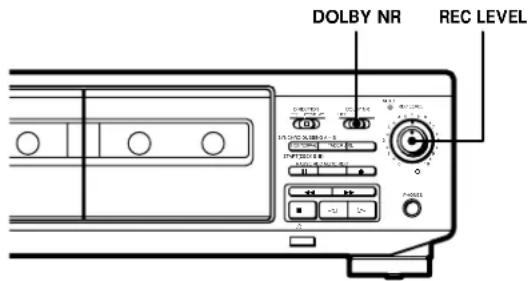

Utilize estas teclas (controlos) para executar as operações adicionais
Ajuste DOLBY NR para B ou C antes de iniciar a gravação.
Para ajustar o nível de gravação manualmente
Após ter pressionado REC ● no passo 4 da página 6, gire o REC LEVEL de modo que o medidor do nível de pico alcance o nível recomendado para o tipo de fita correspondente. Após ter efectuado os ajustamentos, cesse a leitura da fonte de programa, e continue com os procedimentos a partir do passo 5.
DOLBY, o símbolo dos dois D e HX PRO são marcas de Dolby Laboratories Licensing Corporation.

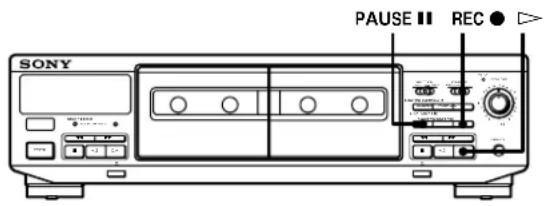

Ajustamento automático do nível de gravação (Nível de gravação automático)
A função Nível de gravação automático mede automaticamente o nível de pico dos sinais e ajusta o nível de gravação conforme o mesmo.
Certifique-se de que as linguetas de protecção de gravações não foram removidas da cassete.
2 Pressione REC ●
O indicador AUTO acende-se intermitentemente e o deck ajusta automaticamente o nível de gravação. O indicador AUTO ficará aceso continuamente depois que o nível de gravação tenha sido ajustado.
3 Pressione PAUSE II ou ▷. A gravação terá início.
Para cancelar a função Nível de gravação automático
Pressione ARL ou gire o REC LEVEL de modo que o indicador AUTO apague-se. Caso qualquer um destes atos seja efectuado durante gravações, a gravação terá prosseguimento mas com a função Nível de gravação automático desligada.
Para cessar a gravação
Pressione ■.
O que vem a ser a função Nível de gravação utomático?
A função Nível de gravação automático ajusta automaticamente o nível de gravação de acordo com o nível de pico dos sinais da fonte de programa. Enquanto o indicador AUTO estiver piscando, o deck ajusta o nível de gravação o mais alto possível sem causar distorções. Caso o nível dos sinais eleve-se excessivamente depois de iniciada a gravação, o deck baixará gradualmente o nível de gravação.
Deve-se ajustar o nível de gravação manualmente com o REC LEVEL nos seguintes casos:
—Impossibilidade de ajustar o nível de gravação apropriadamente devido a ruídos excessivos na fonte de programa.
—O nível da fonte de programa é demasiado baixo e o nível de gravação não aumenta.
Durante um trecho mais baixo em uma fonte de programa tal como música clássica, o nível de gravação poderá não eleva-se por algum tempo. Caso um nível sonoro mais alto seja previsível mais tarde na faixa, execute aquela porção primeiro de modo a obter um nível de gravação correcto.
—O nível de gravação não diminui por um longo tempo.
A função Nível de gravação automático poderá não funcionar apropriadamente quando se tentar gravar sons produzidos por um equalizador gráfico que tenha sinais de nível extremamente altos.
Para gravar com o nível de gravação mais adequado
- Para previnir mudanças no nível de gravação depois que a gravação tenha início, pressione REC ● enquanto da leitura da porção da fonte de programa com o mais alto nível sonoro a ser gravado. Isto resulta em uma gravação com sonoridade mais natural.
- Caso se efectue a leitura de toda a fonte de programa depois que o indicador AUTO tenha cessado de piscar e estiver aceso continuamente, o deck ajustará o nível de gravação para a porção da fonte de programa com o nível de sinal mais alto.
O ajuste do nível de gravação permanece o mesmo depois que a gravação terminar
Após ter terminado a gravação com a função Nível de gravação automático, o indicador AUTO permanece ligado e o ajuste do nível de gravação permanecerá o mesmo. Para cancelar o ajuste, execute um dos seguintes procedimentos:
- Pressione ARL para desligar o indicador AUTO
- Gire o REC LEVEL
- Desligue o deck

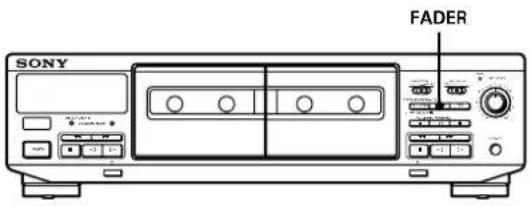

Início e término graduais (Graduador)
Pode-se aumentar gradualmente o nível de gravação no início da gravação (início gradual) ou diminuir gradualmente o nível de gravação no final da gravação (término gradual).
Esta função é conveniente, por exemplo, quando a cassete chegar ao seu final e não se desejar que a faixa termine abruptamente.
Gravações com início ou término graduais somente serão possíveis quando o nível de gravação tenha sido ajustado manualmente (consulte página 7).
| Início gradual 1 Siga os passos de 1 a 4 de “Gravação de cassetes” na página 6. |
| 2 Pressione FADER. Durante o início gradual, o indicador AUTO pisca, e então desliga-se quando o início gradual ter sido completado. |
| Término gradual Pressione FADER quando se desejar iniciar o término gradual durante a gravação. Quando o término gradual ter sido completado, “REC” pisca no mostrador e o deck entra em pausa. |
Nota
Início ou término graduais não serão possíveis quando REC LEVEL estiver ajustado em 0 (mínimo).

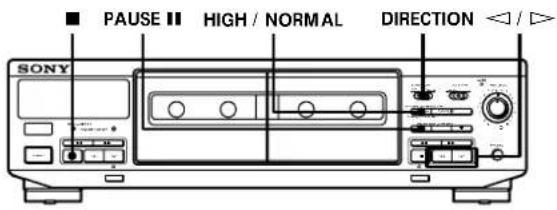

Duplicação de cassetes
Pode-se copiar a fita inserida no deck A em uma fita no deck B a uma velocidade normal ou a alta velocidade.
Certifique-se de que as linguetas de protecção de gravações na cassete do deck B não tenham sido removidas.
Para gravar em Ajuste DIRECTION para
| um só lado ⇌ | |
| ambos os lados ⇌. | A gravação no lado reverso da cassete do deck B tem início independentemente da leitura no deck A. |
| RELAY.A gravação no lado reverso da cassete do deck B tem início simultaneamente com a leitura do lado reverso da cassete no deck A. | |
3 Escolha da velocidade de duplicação.
Para escolher Pressione HIGH/NORMAL
| Velocidade normal | Uma vez |
| Velocidade alta | Duas vezes |
A indicação "HIGH" ou "NORM" aparecerá no mostrador.
O deck de cassetes altera-se para o modo de espera para a duplicação.
4 Seleccione o lado a partir do gual deseja iniciar a duplicação.
| Para gravar | Pressione |
| a partir do lado frontal | |
| a partir do lado reverso |
5 Pressione PAUSE II para dar início à duplicação.
Para cessar a duplicação
| Durante a | Carregue em |
| duplicação à velocidade normal ■ no deck B | |
| duplicação a alta velocidade ■ em um dos decks | |
Durante a duplicação em alta velocidade
Não é necessário ajustar o nível de gravação ou seleccionar o sistema Dolby NR durante a duplicação
A duplicação é automaticamente executada com o mesmo nível de gravação e ajuste do sistema Dolby NR originais da cassete no deck A. Entretanto, caso deseje monitorizar o som durante a duplicação à velocidade normal, ajuste DOLBY NR de modo a corresponder à fita no deck A (consulte a página 5).
Nota
Caso um televisor esteja situado nas proximidades do deck de cassetes, interferências poderão ocorrer durante a duplicação em alta velocidade. Neste caso, desligue o televisor ou afaste-o do deck de cassetes.
Duplicação somente de trechos específicos
Isto pode ser realizado somente durante a duplicação à velocidade normal.
1 Pressione ■ do deck A no trecho que deseja saltar.
O deck B passa ao modo de gravação em pausa.
2 Localize o ponto onde deseja retomar a gravação no deck A, e a seguir cesse o movimento da fita.
3 Pressione PAUSE II para retomar a duplicação.

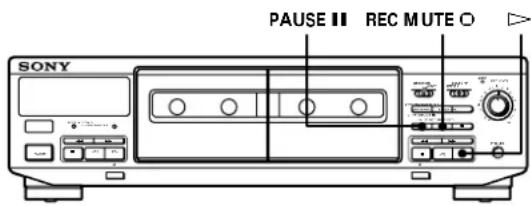

Inserção de um espaço em branco durante a gravação (Silenciamento de gravação)
Pode-se inserir um espaço em branco de 4 segundos entre cada faixa ou apagar trechos não desejados da fita.
1 Inicie a gravação.
2 Pressione REC MUTE ☐ onde desejar inserir um espaço em branco.
A indicação "REC" piscará no mostrador e um espaço em branco será gravado na fita.
Após 4 segundos, o indicador II acender-se-á e o deck de cassetes entrará no modo de gravação em pausa.
3 Pressione PAUSE || ou ▷ para retomar a gravação.
Caso deseje inserir um espaço em branco de duração maior que 4 segundos
Mantenha pressionada REC MUTE O durante o tempo desejado de duração. Após 4 segundos, a indicação "REC" passará a piscar mais rapidamente.
Quando REC MUTE ☐ for liberada, o indicador II acender-se-á e o deck de cassetes passará ao modo de gravação em pausa.
Pressione PAUSE || ou ▷ para retomar a gravação.
Precauções
Segurança
- Não desmonte o aparelho — isto pode acarretar um choque eléctrico. Solicite assistência técnica somente a pessoal qualificado.
- Se algum objecto sólido ou líquido cair dentro do aparelho, desligue o deck de cassetes da rede eléctrica e submeta-o a uma averiguação técnica por pessoal qualificado antes de voltar a utilizá-lo.
Fontes de alimentação
- Antes de utilizar o deck de cassetes, verifique se a voltagem de funcionamento do mesmo é idêntica à tensão da rede eléctrica local. A voltagem de funcionamento está indicada na placa localizada na parte posterior do deck de cassetes.
- Mesmo quando o interruptor de alimentação estiver desligado, o aparelho não estará desligado da rede CA enquanto estiver ligado à tomada da parede (não aplicável aos Modelos Europeus).
- Caso não vá utilizar o deck de cassetes durante um longo período, certifique-se de desligá-lo da tomada da rede. Para desligar o cabo de alimentação CA, puxe-o pela ficha; nunca pelo cabo em si.
- A troca do cabo de alimentação CA deverá ser executada somente em serviços técnicos qualificados.
Funcionamento
- Devido a um mecanismo de segurança, as teclas de função estarão inoperantes se o compartimento de cassete não estiver completamente fechado, se não houver cassete inserida no compartimento, ou se uma cassete estiver inserida de maneira incorrecta no compartimento.
- Assegure-se de parar a fita antes de desligar o toca-fitas. Caso contrário, a fita poderá ser danificada.
Localização
- Instale o deck de cassetes em um local com ventilação adequada, de modo a evitar o sobreaquecimento interno do deck de cassetes.
- Não instale o deck de cassetes: — sobre uma superfície macia, tal como um tapete, que possa bloquear os orifícios de ventilação localizados na base do aparelho; — em um local próximo a fontes de calor; — em um local sujeito à luz solar directa; — em uma posição inclinada; — em um local sujeito a poeira excessiva ou choques mecânicos.
Limpeza do deck de cassetes
Limpe a parte externa, o painel e os controlos com um pano macio levemente humedecido com uma solução de detergente suave. Não utilize nenhum tipo de escova abrasiva, pó saponáceo ou solvente, tal como álcool ou benzina.
Caso surjam quaisquer dúvidas ou problemas concernentes a este deck de cassetes, consulte o seu agente Sony mais próximo.
Para proteger uma gravação no lado A ou B
Quebre a respectiva lingueta.
Cubra o respectivo orifício de lingueta com fita adesiva.

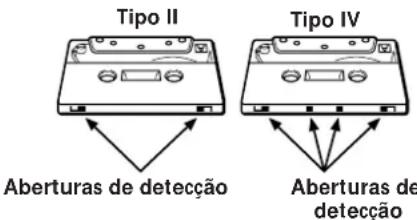

Quando estiver a utilizar uma cassete do tipo II ou IV, seja cuidadoso para não cobrir as aberturas de detecção a serem utilizadas pelo deck para determinar o tipo de cassete.
Não se recomenda a utilização de cassetes com duração superior a 90 minutos, excepto para gravações ou leituras contínuas e prolongadas. Tais fitas são muito finas e tendem a deformar-se com facilidade.
Acerca do manuseamento de cassetes
- Para evitar o depósito de sujidades nas cabeças e no trajecto da fita, evite tocar na superfície da fita de uma cassete.
- Deixe as cassetes distantes de equipamentos com ímans, tais como altifalantes e amplificadores, que podem causar distorções na fita ou apagamento de gravações.
- Não exponha as cassetes à luz solar directa, a temperaturas extremamente baixas ou à humidade.
Limpeza

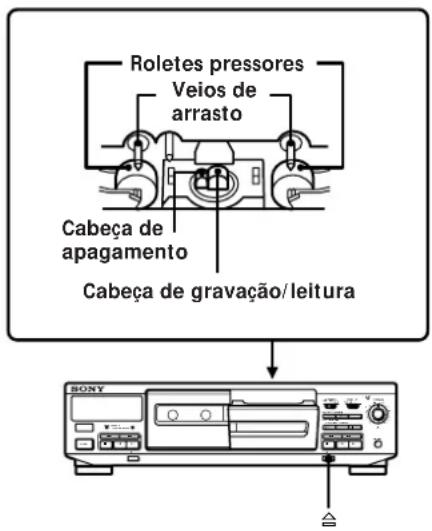

Conjunto das cabeças do deck B
Após 20 ou 30 horas de utilização, ou caso perceba um ruído sibilante ou a perda das altas frequências, desmagnetize as cabeças com um desmagnetizador disponível no comércio para decks de cassetes.
Consulte o manual de instruções do desmagnetizador.
Limpeza das cabeças e do trajecto da fita
Limpe as cabeças e o trajecto da fita do deck de cassetes a cada 10 horas de funcionamento para evitar:
- sons de baixa qualidade;
- diminuição do nível sonoro;
- choro ou flutuação excessiva;
- perdas de som;
- apagamento incompleto;
- avarias na função de gravação.
Para assegurar melhores gravações, recomendamos a limpeza das cabeças e do trajecto da fita antes de cada gravação.
1 Pressione ≜ para abrir o compartimento de cassete. Segure a tampa frontal em ambos os lados e suspenda-a delicadamente para removêla.
2 Com o deck de cassetes desligado, limpe as cabeças, os roletes pressores e os veios de arrasto com uma haste de algodão levemente humedecida com álcool ou um fluido de limpeza disponível no comércio, destinado a decks de cassetes.
3 Recoloque a tampa frontal.
Verificação de problemas
Na ocorrência de alguma das dificuldades a seguir durante a utilização do deck de cassetes, utilize este guia como auxílio para solucionar o problema. Caso o problema persista, consulte o seu agente Sony mais próximo.
As teclas de função não funcionam.
→ O deck de cassetes acabou de ser ligado e não funcionará por aproximadamente 3 segundos. Aguarde até que o indicador II pare de piscar.
→ Verifique se a cassete está inserida correctamente e o compartimento de cassete está completamente fechado.
O deck de cassetes não reproduz ou não grava.
→ Ausência de cassete no compartimento de cassete.
→ A fita atingiu o seu término.
→ A fita está frouxa. Bobine a folga da fita.
A lingueta de protecção de gravações foi removida da cassete (consulte a página 11).
→ Certifique-se de que o ajuste do amplificador está correcto.
→ Verifique se as ligações do deck de cassetes estão firmes.
→ As cabeças e o trajecto da fita estão contaminados. Limpe-os (consulte a página 12).
→ A cabeça de gravação/leitura está magnetizada. Desmagnetize-a (consulte a página 12).
Ocorrência excessiva de choro, flutuações ou perdas sonoras.
→ Os veios de arrasto e os roletes pressores estão contaminados. Limpe-os (consulte a página 12).
Ocorrência de diminuição do nível sonoro, perdas sonoras ou reprodução insatisfatória das altas frequências./ Apagamento incompleto da fita./ Aumento de ruídos.
→ A cabeça de gravação/leitura ou a cabeça de apagamento e o trajecto da fita estão contaminados. Limpe-os (consulte a página 12).
A cabeça de gravação/leitura ou a cabeça de apagamento está magnetizada. Desmagnetize-a (consulte a página 12).
Presença de zumbidos e ruídos de interferências.
O deck de cassetes está localizado nas proximidades de um televisor ou videogravador. Afaste o deck de cassetes do televisor ou videogravador.
O deck de cassetes está localizado sobre ou sob o amplificador. Afaste o deck de cassetes do amplificador.
Ocorrência de desequilíbrio de tonalidade.
→ Verifique se a posição do ajuste DOLBY NR é a mesma de quando a fita foi gravada.
O deck de cassetes está localizado nas proximidades de um televisor ou videogravador. Afaste o deck de cassetes do televisor ou videogravador.
O movimento da fita cessa antes desta ter sido completamente rebobinada.
→ A fita está frouxa. Retire a folga da fita.
→ O invólucro da cassete está arqueado. Utilize uma outra cassete.
Ocorrência de ruído de transporte da fita excessivamente alto durante o avanço rápido ou a rebobinagem.
→ Este ruído é causado pela cassete e não significa um problema mecânico.
A tecla ≜ não funciona.
→ Houve um corte no fornecimento de alimentação ou o cabo de alimentação foi desligado. Ligue novamente a alimentação durante a operação da fita cassete.
Ocorrência de um penqueno intervalo na saída sonora durante reproduções.
→ ▶▶, ◀◀, ou ■ foi pressionado em um dos decks enquanto o outro estava reproduzindo. Ou PAUSE Ⅲ, ▷, ou ◀ foi pressionado no deck B enquanto o deck A estava reproduzindo.
Especificações
Sistema
Sistema de gravação
Tempo de bobinagem rápida (aproximado)
180 seg. (com cassetes C-60 da Sony)
Corrente de polarização
Polarização de corrente alternada
Relação sinal/ruído (ao nível de pico e ponderado com Dolby NR desactivado)
Fitas tipo I, Type I da Sony (NORMAL): 55 dB
Fitas tipo II, Type II da Sony (HIGH): 57 dB
Fitas tipo IV, Type IV da Sony (METAL): 58 dB
Aprimoramento da relação sinal/ruído (valores aproximados)
Com Dolby B NR activado: 5 dB a 1 kHz, 10 dB a 5 kHz
Com Dolby C NR activado: 15 dB a 500 Hz,
20 dB a 1 kHz
Distorção harmónica
0,4% (com fitas tipo I, Type I da Sony (NORMAL):
160 nWb/m 315 Hz, 3 ^a D.H.)
1,8% (com fitas tipo IV, Type IV da Sony (METAL):
250 nWb/m 315 Hz, 3 ^a D.H.)
Resposta em frequência (com Dolby NR desactivado)
Fitas tipo I, Type I da Sony (NORMAL):
30 - 16.000 Hz (±3 dB, IEC)
Fitas tipo II, Type II da Sony (HIGH):
30 - 17.000 Hz (±3 dB, IEC)
Fitas tipo IV, Type IV da Sony (METAL):
30 - 19.000 Hz (±3 dB, IEC)
30 - 13.000 Hz (±3 dB, -4 dB em gravações)
Fitas tipo I, Type I da Sony (NORMAL):
20 - 17.000 Hz (±6 dB)
Fitas tipo II, Type II da Sony (HIGH):
20 - 18.000 Hz (±6 dB)
Fitas tipo IV, Type IV da Sony (METAL):
20 - 20.000 Hz (±6 dB)
Choro e flutuação
Sensibilidade: 0,16 V
Impedância de entrada: 47 kohms
Saídas
Linhas de saída (tomadas RCA)
Nível de saída nominal: 0,5 V a uma impedância de
carga de 47 kohms
Impedância de carga: superior a 10 kohms
Nível de saída: 0,25 mW a uma impedância de carga
de 32 ohms
Generalidades
Alimentação
| Local de aquisição Alimentação requerida | |
| E.U.A. e Canadá 120 V CA, 60 Hz | |
| Reino Unido e Europa continental | 220 - 230 V CA, 50/60 Hz |
| Austrália 240 V CA, 50/60 Hz | |
| Outros países TC-WE405: | |
| 120/220/240 V CA, 50/60 HzTC-WR661:120/220/230 - 240 V CA, 50/60 Hz | |
Consumo
18 W
Dimensões (aprox.) (l/a/p)
incluindo controlos e partes salientes
Peso (aprox.)
3,8 kg
Acessórios fornecidos
Cabos de ligação de áudio (2 fichas RCA - 2 fichas
RCA) (2)
Acessório opcional
Telecomando RM-J910
Para maiores informações quanto à disponibilidade do commander remoto, contacte o seu revendedor Sony
mais próximo.
Design e especificações sujeitos a alterações sem aviso prévio.
Índice remissivo
A, B
Ajuste nivel de gravação automaticamente. Consulte Nível de gravação automático nivel de gravação manualmente, do 7 volume, do 5
C
Cabeças desmagnetização, das 12 limpeza, das 12 Cabo de ligação de áudio 4, 14 Cassete ejecção, da 5, 7 limpeza do trajecto da fita 12 notas acerca, da 11 protecções de gravações, na 11 tipo 11
Conexões. Consulte Ligações
D, E, F, G, H
Desempacotamento 4 Dolby HX PRO, sistema 7 Dolby NR, sistema 5, 7 Duplicação duplicação à velocidade normal 9, 10 duplicação em alta velocidade 9 somente trechos específicos, de 10 Especificações 14 Graduação Início gradual. Consulte Graduador Término gradual. Consulte Graduador Graduador 9 Gravação 6 Gravação silenciada 10
I, J, K, L, M, N, O, P, Q
Inserção cassete, da 5,6 espaço em branco 10 Leitura automática 5 Ligações introdução 4 ligações 4 Limpeza cabeças e do trajecto da fita, das 12 parte externa, da 11 Nível de gravação automático 8
R, S, T, U
Reprodução reprodução automática 5 reprodução normal 5
V, W, X, Y, Z
Verificação de problemas 13
Nomes dos controlos
Teclas
ARL (ajuste automático do nível de gravação) 8 FADER (graduador) 9 HIGH/NORMAL 9 PAUSE ■ 5, 7-10, 13 REC (gravação) ● 6-8 REC MUTE (gravação silenciada) □ 10 ≡ (ejecção) 5-7, 12, 13 ■ (paragem) 5, 7-10, 13 ▷ (leitura progressiva) 5-10, 13 ◀ (leitura reversa) 5, 7, 9, 13 ▶▶, ◀◀ (avanço rápido e rebobinagem) 5, 13
Interruptores
DIRECTION de sentido de movimento da fita 5, 6, 9 DOLBY NR de redução de ruídos Dolby 5, 7, 10, 13 POWER de alimentação 5, 6
Controlos
REC LEVEL do nível de gravação 7-9
Tomadas
LINE IN de entrada de linha 4 LINE OUT de saída de linha 4 PHONES dos auscultadores 5
Outros
Compartimento de cassete 5, 6, 12 Indicador AUTO 6, 8, 9 Medidores do nível de pico 7
