CCT9851X - Exaustor de cozinha CANDY - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Candy
Modelo	CCT9851X
Classe elétrica	Classe II (dupla isolação)
Alimentação	220-240 V, 50 Hz (verificar a placa de identificação)
Número de velocidades	3 velocidades + velocidade intensiva (opcional)
Iluminação	2 lâmpadas halógenas (tipo B)
Tipo de evacuação	Aspirante (exterior) ou filtrante (reciclagem)
Diâmetro de saída de ar	A adaptar ao diâmetro do orifício (não fornecido)
Filtro antigordura	Lavável na máquina de lavar louça ou à mão (a cada 2 meses)
Filtro de carvão ativado	Não regenerável, substituir a cada 4 meses
Distância de segurança mínima	65 cm acima de um fogão
Funções	Temporizador desligamento automático 15 min, Clean Air, velocidade intensiva
Comandos	Teclas iluminação, off, velocidades, temporizador (luminosas ou mecânicas)
Material	Inox (provável)
Peso	Não especificado
Dimensões	Consultar o esquema de instalação (Fig.2)
Acessórios incluídos	Parafusos, buchas, braçadeira de suporte, filtros antigordura
Garantia	Não especificada
Serviço pós-venda	Assistência técnica Candy

Perguntas frequentes - CCT9851X CANDY

Como instalar a coifa no modo aspirante ?

Para o modo aspirante, conecte o tubo de evacuação ao orifício de saída da coifa e direcione-o para o exterior. Certifique-se de que o diâmetro do tubo é igual ao do orifício. Consulte as regulamentações locais em vigor.

Como instalar a coifa no modo filtrante ?

Para o modo filtrante, instale filtros de carvão ativado (não fornecidos) no grupo aspirante. Fixe-os centralizando e girando 90° até o clique. O conector decorativo deve ser montado como no modo aspirante.

Qual é a distância de segurança mínima entre a coifa e o fogão ?

A distância de segurança mínima é de 65 cm entre o fogão (elétrico, a gás ou indução) e o ponto mais baixo da coifa. Essa distância é essencial para evitar qualquer risco de incêndio.

Como limpar os filtros antigordura ?

Os filtros antigordura devem ser lavados a cada 2 meses no máximo. Você pode lavá-los à mão com um detergente líquido neutro não abrasivo, ou na máquina de lavar louça em baixa temperatura em um ciclo curto. Seque-os bem antes de recolocá-los.

Quando substituir os filtros de carvão ativado ?

Os filtros de carvão ativado não regeneráveis devem ser substituídos a cada 4 meses no máximo. A frequência depende do uso e do tipo de cozimento. A saturação é indicada pela intermitência rápida (0,5 s) da tecla A.

O que fazer se a tecla A piscar ?

A tecla A pisca para sinalizar a saturação dos filtros. Se piscar a cada 2 segundos, lave os filtros antigordura. Se piscar a cada 0,5 segundo, substitua ou limpe os filtros de carvão ativado. Após a intervenção, pressione a tecla A por 5 segundos para reiniciar.

Como ativar a função temporizador de desligamento automático ?

Pressione a tecla F (temporizador) enquanto a coifa estiver funcionando. A coifa continuará na velocidade atual durante 15 minutos e desligará automaticamente. A função Clean Air ativa-se pressionando F por 2 segundos quando a coifa está ligada.

Como ativar a velocidade intensiva ?

A partir da terceira velocidade, mantenha a tecla E pressionada por 2 segundos. A velocidade intensiva ativa-se durante 10 minutos, depois a coifa retorna à velocidade anterior. O LED pisca durante essa função. Você pode interrompê-la pressionando E novamente.

Como trocar as lâmpadas halógenas ?

Desligue a coifa e desconecte-a. Remova o vidro de proteção fazendo alavanca nas ranhuras previstas. Substitua a lâmpada halógena por uma lâmpada de mesmo tipo e potência. Não toque na lâmpada com as mãos nuas.

O que fazer em caso de mau funcionamento da coifa ?

Verifique primeiro se o plugue está corretamente conectado. Se o problema persistir, desligue o aparelho e entre em contato com o serviço de assistência técnica fornecendo o número de série (16 caracteres começando com 3) localizado na placa de identificação dentro da coifa. Não tente reparar você mesmo.

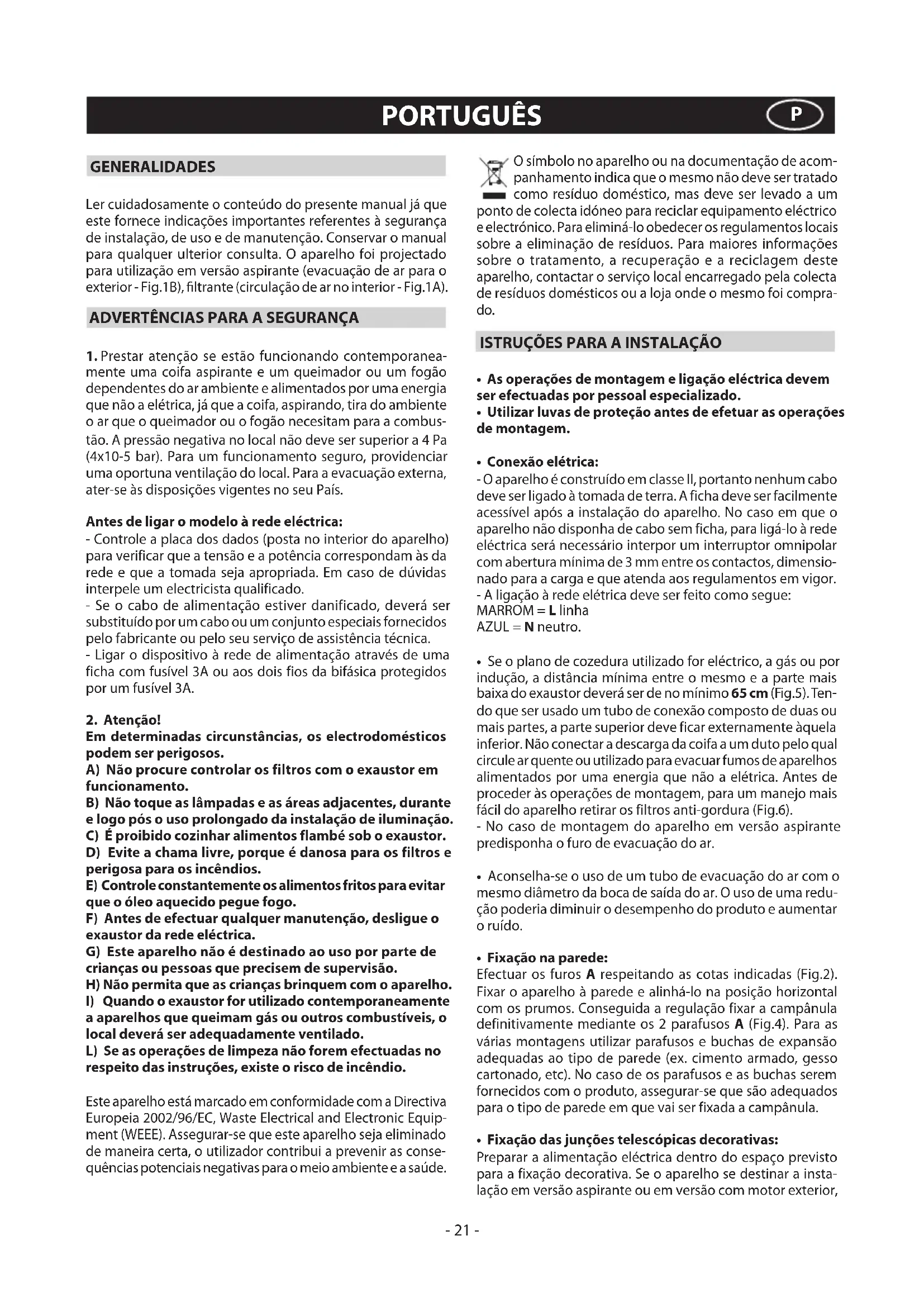

MANUAL DE UTILIZADOR CCT9851X CANDY

Ler cuidadosamente o conteudo do presente manual ja que este fornece indicacoes importantes referentes a seguranca de instalacao, de uso e de manutencao. Conservar omanual para qualquer ulterior consulta. O aparelho foi projectado para utilizesao em versao aspirante (evacuaao de ar para o exterior - Fig.1B),filtrante (circulaao de ar no interior - Fig.1A).

ADVERTÉNCIAS PARA A SEGURANÇA

1. Prestar atençao se está funcaoando contemporaneamente um coifa aspirante e um queimador ou um fogo dependentes do ar ambiente e alimentados por uma energia que nao a eletrica, ja que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogo necessitam para a combustao. A pressao negativa no local nao deve ser superior a 4 Pa (4x10-5 bar). Para um functiamento seguro, providenciari uma opertura ventilacao do local. Para a evacuacao externa, ater-se as dispositionses vigilentes no seu País.

• Controle a placar dos dados (posta no interior do aparelho) para verificar que a tensao e a potencia correspondam as da rede e que a tomada sera apropriad. Em caso de duvidas interpele um electricista qualificado.
• Se o cabo de alimentação estiver danificado,deer saresubstituindo por um cabo ou umconjunto especials fornecidospelo fabricante ouelo seu service de assistencia的技术ica.
• Ligar o dispositoivo à rede de alimentacao atraves de um ficha com fusivel 3A ou aois dois fios da bifasica protegidos por um fusivel 3A.

2. Atença!

Em determinadas circunstancias, os electrodomesticos podem ser perigosos.

A) Não procure controlar os filtros com o exaustor em funciona.
B) Não toque as lampadas e as和地区 adjacentes, durante e logo pos o uso prolongado da instalacao de iluminação.
C) É proibido cozhar alimentos flambé sob o exaustor.
D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incéndios.
E) Controle constamente os alimentos fritos para fazer que o oleo aquecido pegue fogo.
F) Antes de efectuar qualquer manutenção, deslgue o exautor da rede elétrica.
G) Este aparecido não é destinado ao uso por parte decriencias ou pessoas que precisem de supervisão.
H) Não permita que as crianças brinquem com o aparecido.
I) Quando o exaustor for utilizes contemporaneamente a aparehos que queimam gás ou outros combustíveis, o local devaré ser adequadamente ventilado.
L) Se as operações de limpeza não foram efectuadas no respeito das instruções, existe o risco de incério.

Este aparelho está marcado em conformidade com a Directa Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho sera eliminado de maneira certa, o uso contribui a prevenir as consequences potenciais negativas para o meio ambiente e a saude.

O*simbolo no aparelho ou na documentacao de acompanhamento indica que o mesmo nao deve ser tratado como residuo domestico, mas deve ser levado a um ponto de colecta idoneo para recicular equipamento eletrico e electrono. Para eliminato obedecer os regulamentos locais sobre a eliminacao de residuos. Para maioros informacoes sobre o tratamento, a recuperacao e a reciclagem deste aparelho, contactar o service local encarregado pela colecta de residuos domesticos ou a loja onde o mesmo foi comprado.

ISTRUÇOES PARA A INSTALAÇÃO

• As operações de montagem e ligação eletrica devem ser efectuadas por pessoal especializzato.
• Utilizar luvas de proteção antes de efetuar as operações de montagem.

- Conexão eletrica:

• O aparheiro é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ficha deve ser fácilmente acessevel après a instalação do aparheiro. No caso em que o aparheiro não disponha de cabo sem ficha, para liga-lo à rede electrica sera necessário interpol um interruptor omnipolar com abertura minima de 3 mm entre os contactos, dimenso-nado para acao e que atenda ao regulamentos em vigor.

-A liqacao a rede eltrica deve ser feito como segue:

MARROM = L linha

AZUL = N neutr.

• Se o plano de cozedura utilizado for eletrico, a gas ou por inducao, a distancia minima entre o mesmo e a parte mais baixa do exaustordeer ser de no-minimo 65 cm (Fig.5).Tendo que ser uso um tubo de conexao composto de das ou mais partes, a parte superior deve ficar externamente aquela inferior. nao connectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizes para evacuar fumes de aparelhos alimentados por uma energia que nao a eletrica. Antes de proceder as operacoes de montagem, para um manejo mais fácil do aparelho retiring os filtros anti-gordura (Fig.6).

• No caso de montagem do aparecido em versão aspirante predisponha o furo de evacuação do ar.

• AconseHAl-se o uso de um tubo de evacuaçao do ar com o mesmo diametro da boa de saida do ar. O uso de uma reducao poderia diminuir o desempinho do produits e augmentar o ruido.

Fixação na parede:

Efectuar os furos A respeitando as cotas indicadas (Fig.2). Fixar o aparelho à parede e alinhá-lo na posicao horizontal com os primos. Consequuira a regulacao fixar a campanula definitivamente mediante os 2 parafusos A (Fig.4). Para as varias montagens utilizear parafusos ebuchas de expansao adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e asbuchas serem fornecidos com o produits, assegurar-se que são adequados para o tipo de parede em que vai ser fixada a campanula.

Fixação das junções telescóicas decorativas:

Preparar a alimentacao eletrica dentro do espoço previsto para a fixacao decorativa. Se o aparecido se destinar a insta- lacao em versao aspirante ou em versao com motor exterior,

prepavar o furo de evacuação de ar. Regular o comprimento do estribo de apoio da junção superior (Fig.3). Em seguida, fixa-à lo tecto de modo a ficar em simetria com a campânula mediante os parafusos A (Fig.3) e respeitando a distência ao tecto indica na Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.4). Introduzir a junção superior no interior da junção inferior e apoiar sobre o casco. Deslizar a junção superior até ao estribo e fixa-à-lo mediante os parafusos B (Fig.3). Para transformar a campânula da versão aspirante para versão filtrante, Solicite ao seu revendedor os filtros de carbono activo e siga as instruções de montagem.

Versao filtrante:

instalar a campanula e as两大 junções como indicao no paragrafo relative à montagem da campanula na versão aspirante. Para a montagem da junção filtrante consultar as instruções contidas no kit. Se o kit não tiver sido fornecido, Solicite-o ao seu revendedor como acessório.Os filtros devem ser aplicados ao grupo aspirante situado no interior do exaustor centrando-os e girando-os em 90 graus ante que se ouça o sinal de tranca (Fig.7).

USO E MANUTENÇA

• É recomendável colocar o aparecido a funciona antes de proceder com a cozedura de qualquer alimento. É recomendáveldeeri o aparecido 15minutosa funciona,deois ter terminado a cozedura dos alimentos,para descarregar inteiramente o ar impuro.O bom funciona do exaustor depende de una correcta e constante manutenção;uma atençao especial deveserdicada aoimento anti-gordura e aoimento de carvaoactivado.

• O Forgido anti-gordura tem como funcao refer as particulas de gordura em suspensao no ar e, portanto, es sujeito a obstruir-se, com times que variam de acordo com a utilizacao do aparelho.

• Para evaporar o perigo de incendidio é necessario lavar os filtros anti-gordura,manualmente,a cada 2 meses,no maximo,com detergente liquido neutro não abrasivo ou na MQuna de lavar pratos, com baixas temperatas e ciclois breves.
• Se foram realizados filtros anti-gorduras acriclicos, lavá-los a não abrasivos, e substituí-los mais ou menos a cada 6 lavagens.
• Depois de algumas lavagens pode ocorro alteracoes de cor. Este fato nao da direito a reclamação para eventuais substituções.
• Os filtros de carão ativado são realizados para depurar o ar que é introduzido no ambiente e tem a funcção de atenuar os odeores desagradáveis gerados pelo cozimento.
• Os filtros de carvão ativo não regeneráveis devem ser substituções a cada 4征求意见, no maximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparecido, tipo de alimento e regularidade de lavagem do filtro anti-gordura.
• Antes de montar os filtros anti-gordura e os filtros ao carvão ativado regeneráveis é importante que estejam bem secs.
• Limpar frequentlymente o exaustor, por dentro e por fora, utilizes um pano humido com alcool desnaturado ou detergentes liquidos neutros não abrasivos.
• O Sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui notavelmente a duração média das lâmpadas.

• Atença: a inobservança das advertências de limpeza e do exaustor e da substituição e limpeza dos filtros comporta riscos de incêndios. Aconselho-se seguir as instruções mentionadas.

• Comandos luminosos (Fig.8) a simbologia é indicada a seguir:

A=Botao I LUMINACAO
B = Botão OFF
C = Botão PRIMEIRA VELOCIDADE
D = Botão SEGUNDA VELOCIDADE
E = Botão TERCEIRA VELOCIDADE
F = Botão TIMER PARADA AUTOMÁTICA 15 minutos (*)

Se o seu aparelho foridotado dafuncao de velocidade INTENSIVA,partindo da TERCEIRA velocidade e mantendo pressionada por circa 2 segundos a tecla E, esta funcao ativa-se por 10 minutos e, a seguir, returna a velocidade anteriormente configurarua. O LED pisca quando a funcao for ativa. Para interrompe-la antes dos 10 minutos, pressionar novamente a tecla E. Para algoins modelos, é possivel ativar a funcao mesmo com a primarya e a segunda velocidade.

Pressionar a tecla F por 2 segundos (com o exaustor desligado) e ativa-se a funcao "clean air".Esta funcao liga o motor por 10 minutos a cada hora na primeira velocidade. quando inicialmenteativada esta funcao, inicia-se o motor na primiera velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se deslga e o led da tecla F permanece aceso com a sua luz fixa ante que,deois de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomeçam a piscar por 10 minutos e assim successivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imeditamente ao seu funct ionamento normal (por exemple: se pressiono a tecla D desativa-se a funcao"clean air" e o motor travaHha em sua segunda velocidade; pressionando a tecla B a funcao desativa-se).

(*) A funcão "TIMER PARADA AUTOMÁTICA" retarda a parada da coifa, que continua a funciona à velocidade de exercício em coisa no momento em que FOI atuada esta funcção, de 15 minutos.

- Saturação de filtros Antigordura/Carvalho ativado:

• Quando a tecla A pisca com una Frequencia de 2 sec. os filtros antigordura devem ser lavados.
  -Quando a tecla A pisca com una frequencia de 0,5 sec. os filtros de carvão ativado devem ser substituidos ou lavados conforme o tipo de filtró.

Uma vez recolocado o Fifto limpo é necessário fazer o reset da memória eletrónica pressionando a tecla A por aproximately 5 sec. às que pare de piscar.

• Comandos mecánicos (Fig.9) a simbologia é indicada a seguir:

A=BotoI LUMINACAO
B = Botão OFF
C = Botão PRIMEIRA VELOCIDADE
D=Botao SEGUNDA VELOCIDADE
E = Botão TERCEIRA VELOCIDADE
G = Luz MOTOR EM FUNCIONAMENTO.

• Comandos slider (Fig.10) a simbologia é indicada a seguir:

A = Interruptor de luz
A1 = Tecla Off
A2 = Tecla On
C = Controle de velocidade
C1 = Tecla Off
C2 = Tecla PRIMEIRA VELOCIDADE
C3 = Tecla SEGUNDA VELOCIDADE

C4 = Tecla TERCEIRA VELOCIDADE.

• Substituição das lampadas dicróicas (Fig.11):

Para substituir as lampadas de halogeneo B tire o vidro C fazendo forcas nas espécíficas espessuras.

Substitua com lampadas do mesmo tipo.

Atencao: nao toque a lampada direcamente com as mao.

• Substituição das lampadas incandescentes/alógenas (Fig.12):

Utilizar somente lampadas do mesmo tipo e Voltagem instaladas no aparecido.

SERVICO DE ASSISTÊNCIA AOS CLIENTES

Antes de chamar o service de assistencia的技术ica.

Se o produit não funciona, aconseiramos:

• verificar a correcta introducao da ficha na tomada de corrente.

Casón no se consiga identificar a causa do mau functiónamento: desligar o aparelho, não efectuar alterações no mesmo e chamar o Servico de Assistência Tecnica.

NUMERO DE IDENTIFICacao DO PRODUCTO. Onde se encontra?

É importante comunicar ao Serviço de Assistência Tecnica a sigla do produits e o número de identificacao (16 caracteres que podem com o valor 3) que se encontrar no certificado de garantia ou na placá de identificacao colocada no interior do aparelho.
