MANUAL DE UTILIZADOR KAC 3352 Koenic

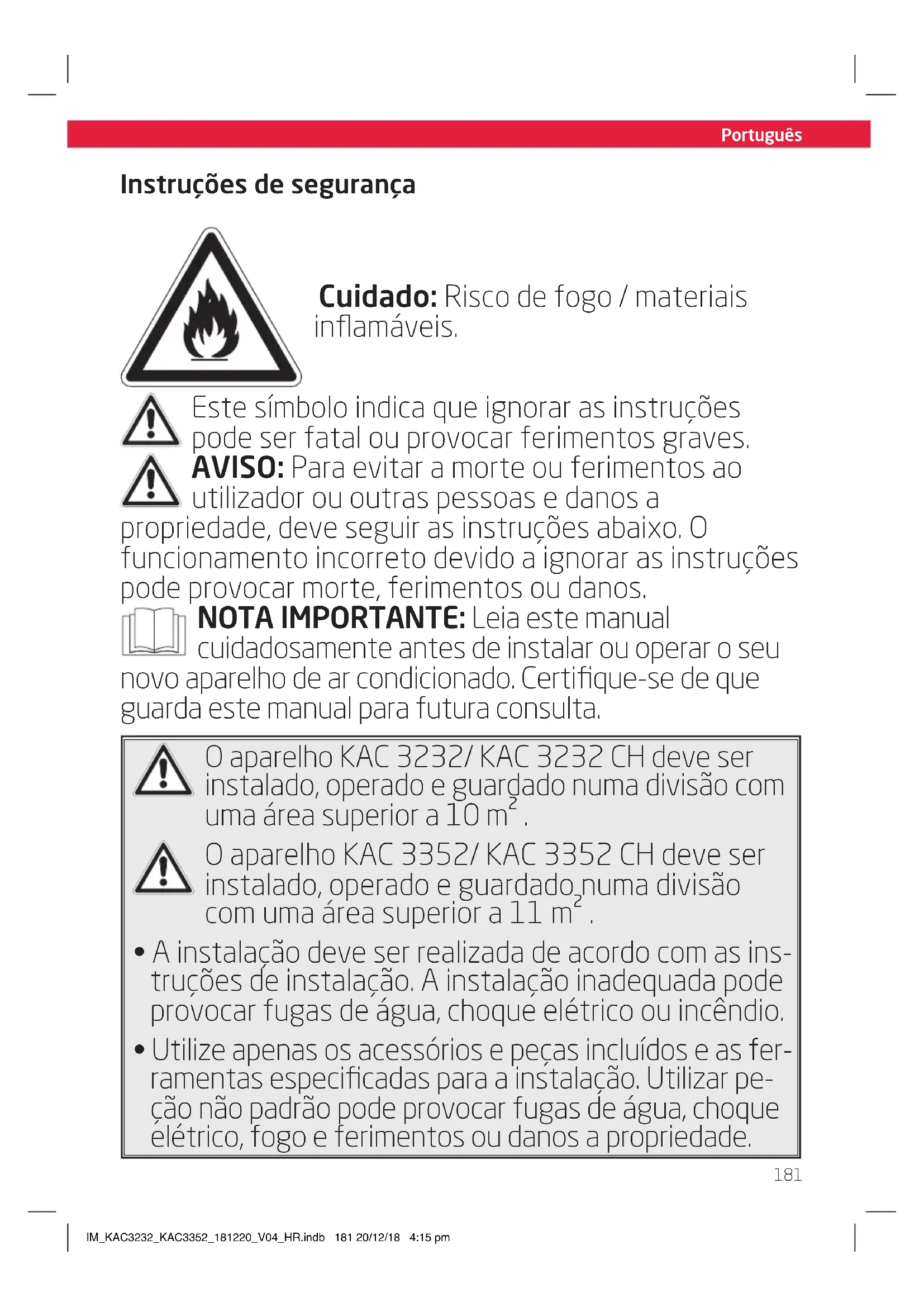

Instruções de segurança

Cuidado: Risco de fogo / materiais inflamáveis.

Este símbolo indica que ignorar as instruções pode ser fatal ou provocar ferimentos graves.

AVISO: Para evitar a morte ou ferimentos ao utilizador ou outras pessoas e danos a propriedade, deve seguir as instruções abaixo. O funcionamento incorreto devido a ignorar as instruções pode provocar morte, ferimentos ou danos.

NOTA IMPORTANTE: Leia este manual cuidadosamente antes de instalar ou operar o seu aparelho de ar condicionado. Certifique-se de que a este manual para futura consulta.

O aparelho KAC 3232/ KAC 3232 CH deve ser instalado, operado e guardado numa divisão com uma área superior a 10 m ^2 .

O aparelho KAC 3352/ KAC 3352 CH deve ser instalado, operado e guardado numa divisão com uma área superior a 11 m².

• A instalação deve ser realizada de acordo com as instruções de instalação. A instalação inadequada pode provocar fugas de água, choque elétrico ou incêndio.
• Utilize apenas os acessórios e peças incluídos e as ferramentas especificadas para a instalação. Utilizar peça não padrão pode provocar fugas de água, choque elétrico, fogo e ferimentos ou danos a propriedade.

Instruções de segurança

• Certifique-se de que a tomada que está a utilizar está ligada a terra e tem a tensão apropriada. O cabo elétrico é facultado com uma ficha terra de três pinos para proteger contra choque elétrico. A informação de tensão pode ser encontrada na placa informativa do aparelho.
• O seu aparelho deve ser utilizado num recetáculo de parede devidamente ligado a terra. Se o recetáculo de parede que pretende utilizar não estiver devidamente ligado a terra ou protegido por um fusível de atraso diferido ou disjuntor (o fusível ou disjuntor necessário é determinado pela corrente máxima do aparelho. A corrente máxima está indicada na placa informativa localizada no aparelho), peça a um eletricista qualificado que instale o recetáculo apropriado.
• Instale o aparelho numa superfície plana e resistente. Caso não o faça pode resultar em danos ou ruído e vibração excessivos.
• O aparelho deve ser mantido livre de obstruções para garantir o funcionamento devido e evitar perigos de segurança.
• NÃO modifique o comprimento do cabo elétrico nem utilize um cabo de extensão para alimentar o aparelho.
• NÃO partilhe uma tomada única com outros aparelhos elétricos. A fonte de alimentação inapropriada pode provocar incêndio ou choque elétrico.

Instruções de segurança

• NÃO instale o seu ar condicionado numa divisão húmida, como casa de banho ou lavandaria.
  Demasiada exposição a água pode provocar curto-circuito nos componentes elétricos.
• NÃO instale o aparelho num local que possa ficar exposto a gás combustível, uma vez que pode provocar um incêndio.
• O aparelho tem rodas para facilitar movimentar. Certifique-se de que não utiliza as rodas em carpetes altas nem para passar por cima de objetos, pois podem causar queda do aparelho.
• NÃO opere um aparelho que tenha caído ou esteja danificado.
• O aparelho com aquecedor elétrico deve ter pelo menos 1 metro de espaço para materiais combustíveis.
• Não toque no aparelho com as mãos molhadas ou húmidas ou em pé, descalço, sobre um chão molhado.
• Se o ar condicionado tombar durante o uso, desligue do interruptor e da corrente imediatamente. Inspezione visualmente o aparelho para garantir que não existem danos. Se suspeitar que o aparelho sofreu danos, contacte um técnico ou o serviço ao cliente para obter assistência.
• Numa tempestade, a corrente deve ser desligada para evitar danos ao aparelho devido a trovoada.

Instruções de segurança

• O seu ar condicionado deve ser utilizado de forma a ficar protegido da humidade, por ex., condensação, salpicos de água, etc. Não coloque nem guarde o seu ar condicionado pode possa cair ou ser puxado para água ou qualquer outro líquido. Desligue de imediato, caso isso ocorra.
• Toda a ligação elétrica deve ser realizada estritamente de acordo com o diagrama elétrico situado no interior do aparelho.
• O painel de circuitos do aparelho (PCB) está concebido com um fusível para facultar proteção contra corrente excessiva. As especificações do fusível estão impressas no painel de circuitos.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidade física, sensorial ou mental reduzida ou sem experiência, se previamente estiveram sob supervisão ou foram instruídas no que se refere à utilização segura do aparelho e compreendem os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do utilizador não devem ser feitas por crianças sem supervisão (aplicável aos países europeus).
• As crianças devem ser vigiadas para assegurar que elas não brincam com o aparelho. As crianças devem ser sempre supervisionadas quando se encontrarem perto do aparelho.

Instruções de segurança

• Se o cabo de alimentação ficar danificado, terá de ser substituído pelo fabricante, respetivo agente de reparação ou pessoas de qualificação semelhante, para evitar um perigo.
• Antes de limpar ou de outro tipo de manutenção, o aparelho deve ser desligado da corrente elétrica.
• Não remova quaisquer coberturas fixas. Nunca utilize o aparelho se não estiver a funcionar devidamente ou se tiver tombado ou estiver danificado.
• Não passe o cabo elétrico por baixo de carpetes. Não tape com tapetes, esteiras ou coberturas semelhantes. Não oriente por baixo de mobiliário ou eletrodomésticos. Mantenha afastado de áreas que sejam frequentemente utilizadas como entrada e certifique-se de que não pode tropeçar no cabo.
• Não opere o aparelho com um cabo, ficha, fusível elétrico ou disjuntor danificado. Elimine o aparelho ou entregue numa instalação de reparação autorizada para ser verificado e/ou reparado.
• Para reduzir o risco de incêndio ou de choque elétrico, não utilize este aparelho com nenhum dispositivo de controlo de velocidade de estado sólido.
• O aparelho deve ser instalado de acordo com os regulamentos de cablagem nacionais.

Português

Instruções de segurança

• Contacte o técnico de reparação autorizado para reparar ou realizar manutenção deste aparelho.
• Contacte o instalador autorizado para a instalação deste aparelho.
• Não tape nem obstrua as grelhas de entrada ou saída.
• Não utilize este produto para funções diferentes daquelas descritas neste manual de instruções.
• Antes de limpar, desligue o aparelho no interruptor e da tomada.
• Desligue da corrente se notar sons estranhos, cheiros ou fumo.
• Não prima os botões no painel de controlo com nada além dos seus dedos.
• Não remova quaisquer coberturas fixas. Nunca utilize o aparelho se não estiver a funcionar devidamente ou se tiver tombado ou estiver danificado.
• Não opere nem pare o aparelho ao inserir ou desligar a ficha da tomada.
• Não utilize produtos químicos perigosos para limpar ou que entrem em contacto com o aparelho. Não utilize o aparelho na presença de substâncias inflamáveis ou de vapores, como álcool, inseticidas, petróleo, etc.

Instruções de segurança

• Transporte sempre o seu ar condicionado na vertical e coloque numa superfície estável e nivelada durante a utilização.
• Contacte sempre uma pessoa qualificada para realizar as reparações. Se o cabo elétrico danificado tiver de ser trocado por um novo cabo elétrico, deve ser obtido no fabricante do produto e não reparado.
• Segue a ficha pela cabeça da ficha quando remove.
• Desligue o produto quando não está a utilizar.
• Mantenha as pilhas fora do alcance das crianças em todos os momentos.
• Se as pilhas forem engolidas, procure imediatamente um médico.
• Se ocorrer fuga nas pilhas, remova-as com um pano e elimine-as em conformidade. Evite que o ácido das pilhas entre em contacto com a pele e os olhos. Se o ácido entrar em contacto com os olhos, lave-os com muita água e consulte imediatamente um médico.
  Se o ácido das pilhas entrar em contacto com a pele, lave a área afectada com muita água e sabão.
• Limpe os contatos nas baterias e no produto antes de inseri-lo.
• Não use baterias antigas e novas, baterias de diferentes tipos ou fabricantes diferentes. Substitua sempre todas as pilhas de um conjunto ao mesmo tempo.

Instruções de segurança

• Utilize apenas baterias recomendadas para este produto; consulte os dados técnicos.
• Certifique-se de que as pilhas estão correctamente inseridas. Respeite a polaridade (+) positivo / (-) negativo na pilha e compartimento. A inserção incorrect das pilhas poderá originar fuga ou, em casos extremos, explosão ou incêndio.
• Remova as pilhas se souber que não irá usar o dispositivo durante muito tempo. Caso contrário, poderá ocorrer fuga ou danos nas pilhas.
• Remova as pilhas usadas.
• Não tente carregar baterias não recarregáveis.
• Nunca exponha as pilhas ao calor excessive (por ex. sol ou fogo) e nunca as attire para o fogo.
• Não desmonte, abra ou triture baterias.
• As ligações não devem estar em curto-circuito. Não os armazene a esmo em um local onde possam entrar em curto-circuito ou entrar em curto-circuito com outros objetos metálicos.

Advertências (referentes ao refrigerante R290)

• Não utilize meios para acelerar o processo de descongelar ou para limpeza, além dos meios recomendados pelo fabricante.
• O aparelho deve ser guardado numa divisão sem operação contínua de fontes de ignição (por ex.: chamas vivas, um aparelho a gás ou um aquecedor elétrico).

Instruções de segurança

• Não furar nem queimar.
• Deve seguir a conformidade com os regulamentos nacionais de gás.
• Mantenha as aberturas de ventilação livres de obstruções.
• O aparelho deve ser guardado de modo a evitar a ocorrência de danos mecânicos.
• O aparelho deve ser guardado numa área bem ventilada, onde o tamanho da divisão corresponda à área da divisão, conforme especificado para o funcionamento.
• Qualquer pessoa que esteja envolvida no trabalho ou quebra de um circuito refrigerante deve possuir um certificado válido e atualizado de uma autoridade de avaliação acreditada na indústria, que autorize a sua competência para manusear refrigerantes em segurança, de acordo com uma especificação de avaliação reconhecida pela indústria.
• A reparação só deve ser realizada conforme recomendado pelo fabricante do equipamento. A manutenção e reparação que exijam assistência de outra pessoa qualificada deve ser realizada sob a supervisão da pessoa competente no uso de refrigerantes inflamáveis.

Instruções de segurança

• Transporte de equipamento que contenha refrigerantes inflamáveis. Consultar regulamentos de transporte
• Marcação dos sinais de utilização do equipamento. Consultar regulamentos locais
• Eliminação do equipamento utilizando refrigerantes inflamáveis. Consultar regulamentos nacionais.
• Armazenamento de equipamento/aparelhos. O armazenamento do equipamento deve ser de acordo com as instruções do fabricante.
• Cablagem Verifique se a cablagem não será sujeita a desgaste, corrosão, pressão excessiva, vibração, extremidades afiadas ou quaisquer outros efeitos ambientais adversos. A verificação deve também ter em conta os efeitos de envelhecimento ou vibração contínua derivada de fontes como compressores ou ventoinhas.
• Deteção de refrigerantes inflamáveis Sob nenhumas circunstâncias devem potenciais fontes de ignição ser utilizadas na busca de ou deteção de fugas de refrigerante. Não deve utilizar uma tocha de halogeneto (ou qualquer outro detetor que utilize chama viva).

Instruções de segurança

Nota sobre gases não fluorados

• Os gases de estufa não fluorados estão presentes em equipamento hermeticamente selado. Para informação específica sobre o tipo, quantidade e CO₂ equivalente em toneladas de gás de estufa não fluorados (em alguns modelos), consulte a etiqueta relevante no próprio aparelho.
• A instalação, serviço, manutenção e reparação deste aparelho deve ser realizado por um técnico certificado.
• A desinstalação e reciclagem do aparelho devem ser realizadas por um técnico certificado.

Português

Instruções de segurança

• Leia este guia do utilizador com atenção antes da primeira utilização. Ele contém importantes regras de segurança assim como instruções sobre a utilização e os cuidados a ter com o aparelho. Guarde o guia para futura referência e anexe-o ao aparelho se o entregar a outra pessoa.
• Para evitar situações perigosas, use o aparelho apenas para a finalidade descrita nas instruções. O uso desadequado é perigoso e anula a garantia.

• Leia este guia do utilizador com atenção antes da primeira utilização. Familiarize-se com a operação, ajustes e funções dos switches. Internalize e siga as instruções de segurança e operação para evitar possíveis riscos e perigos.

• Use e monte o produto somente conforme descrito neste manual.

• Examine a parede onde pretende instalar o escape de ar antes de iniciar a instalação. Certifique-se de que não existem cabos elétricos ocultos, tubos de água ou de gás ou outros objetos ocultos na parede que possam ser atingidos ao perfurar.
• Mantenha crianças e animais de estimação afastados durante a instalação. Estes podem ingerir peças pequenas - perigo de asfixia.
• Utilize apenas as ferramentas apropriadas para instalar este aparelho.
• Certifique-se de que aperta devidamente os parafusos, mas não aperte em excesso.

Explicação dos símbolos exibidos no aparelho

		AVISOEste símbolo mostra que este produto utiliza um refrigerante inflamável. Se o refrigerante derramar e for exposto a uma fonte de ignição externa, existe risco de incêndio.
	CUIDADO	Este símbolo mostra que o manual de instruções deve ser lido cuidadosamente.
	CUIDADO	Este símbolo mostra que este equipamento deve ser manuseado por pessoal reparador tendo em conta o manual de instalação.
	CUIDADO	Este símbolo mostra que está disponível informação no manual de instruções ou no manual de instalação.

Parabéns!

Agradecemos a aquisição de um aparelho KOENIC. Leia este manual cuidadosamente e guarde-o para consultas futuras.

Finalidade de utilização

Este ar condicionado está concebido para arrefecer ou desumidificar divisões interiores. Qualquer outro tipo de utilização poderá danificar o dispositivo ou causar ferimentos. Este produto foi concebido apenas para uso doméstico e não se destina a uso comercial. A Imtron GmbH não se responsabiliza por danos ao produto, danos a propriedade ou ferimentos pessoais devido a negligência ou utilização indevida do produto, ou utilização do produto fora da finalidade especificada pelo fabricante.

Antes de utilizar pela primeira vez

Remova o produto e os acessórios com cuidado da embalagem original.

Recomenda-se que guarde a embalagem original para armazenamento. Se pretender eliminar a embalagem original, cumpra os regulamentos legais aplicáveis. Se tiver qualquer questão relativamente à eliminação correcta, contacte o seu centro de gestão de resíduos local. Inspeccione o conteúdo fornecido e verifique se está completo e sem danos. Se o conteúdo fornecido estiver incompleto ou com danos, contacte imediatamente o seu ponto de venda. Depois de desembalar, consulte o capítulo Limpeza e cuidado.

Eliminação

Não elimine o aparelho no lixo doméstico não separado. Retorne-o a um ponto de recolha destinado à reciclagem de lixo electrónico (WEEE). Dessa forma, estará ajudando a preservar recursos e proteger o meio ambiente. Para mais informações, entre em contacto com o seu revendedor ou asautoridades locais.

Os fluidos refrigerantes devem ser evacuados e eliminados por um especialista qualificado, de acordo com os regulamentos federais e locais, antes do aparelho ser eliminado.

A eliminação desordenada de resíduos nas florestas e no meio ambiente colocam em perigo a sua saúde, quando substâncias perigosas escapam e são absorvidas pelos lençóis freáticos, entrando assim na cadeia alimentar.

Elimine as pilhas de forma ecológica. Não as jogue no lixo doméstico. Utilize os sistemas de devolução e recolha da sua zona ou cte o vendedor onde comprou o produto.

Conteúdo

1 x Ar condicionado portátil
1 x Controlo remoto
1 x Conduta de parede com tampa
1 x Mangueira de drenagem
1 x Adaptador de escape
1 x Mangueira de escape
1 x Adaptador de parede
4 x Tomadas de parede
4 x Parafusos
2 x Pilhas (Tipo R03/AAA)
1 x Manual de utilizador

Especificações técnicas

Fontedealimentação : 220 - 240 V\~ 50 Hz Potência máxima consumida : 1160 W/ 5,65 A (KAC 3232/KAC 3232 CH) 1600 W/ 8,0 A (KAC 3352/KAC 3352 CH)

Classe de proteção : I

Fusível : T,250 VAC, 3,15 AL

Controlos e componentes

A Controlo remoto

1. Emissor do controlo remoto
2. Visor com indicadores de função
3. Interruptor de alimentação ON/OFF
4. Botão de seleção do modo MODE
5. Botão de velocidade da ventoinha FAN
6. Botão do modo hibernar SLEEP
7. Botão de oscilação SWING
8. Compartimento das pilhas com tampa
9. Botão visor/indicador ON/OFF LED
   11.Botão temporizador TIMER OFF
10. Botão temporizador TIMER ON
11. Botão pré-programado SHORT CUT
12. Aumentar/descer temperatura

9. Botão FOLLOW ME

B Pega embutida (de ambos os lados)
Escape de ar
D Cabo e ficha de alimentação (não mostrado)
€ Saída de drenagem inferior
F Filtro de ar inferior
G Saída de drenagem superior
H Filtro de ar superior

Painel de controlo

1. Indicador do modo Hibernar SLEEP
2. Indicador de velocidade da ventoinha

3. Indicador da unidade para a temperatura °C /°F

4. Ecrã

5. Indicador FOLLOW ME
6. Indicador do modo Auto/Arrefecimento
7. Indicador do modo Desumidificador/Ventoinha
8. Indicador do temporizador Ligado/Desligado
9. Botão de oscilação SWING
10. Botão de programação do temporizador TIMER
11. Botão de seleção do modo MODE
12. Reduzir/descer a temperatura -
13. Subir/aumentar a temperatura +
14. Botão de velocidade da ventoinha FAN
15. Botão do modo hibernar SLEEP
16. Botão ON/OFF

Abertura da ventoinha
K Rodas
L Conduta de parede com tampa
M Mangueira de drenagem
N Adaptador de escape
0 Mangueira de escape
P Adaptador de parede
Q Pilhas (R03/AAA, 2x)
R Parafuso (x4)
s Bujão para parede (x4)

Instalação Localização

Ao escolher um local para instalação, considere os seguintes pontos:

• Observe todas as advertências de segurança!
• Garanta a distância circundante mínima em cada direção de 30 cm e 100 cm em relação a outros aparelhos elétricos.
• Mantenha uma distância circundante livre mínima de 50 cm em redor da saída de escape na parede exterior e proteja-a contra a entrada de objetos estranhos e humidade.
• Garanta que a parede por trás do aparelho é uma parede exterior e não uma divisora e que as furações podem ser realizadas em segurança e que não são obstruídas por objetos ocultos na parede.
• Garanta que está próximo uma tomada elétrica apropriada, no local pretendido e que permanece acessível após a instalação.
• Considere que, durante a operação de desumidificar, a água é recolhida no interior do aparelho e que deve ser continuamente drenada através de uma mangueira de drenagem ligada a um recipiente apropriado ou a um dreno.
• Certifique-se de que não existem obstáculos a obstruir o fluxo de ar.

Nota:

Se o aparelho tiver sido transportado na horizontal, não deve ser ligado durante 24 horas, para evitar danos no sistema de refrigeração.

Escape de ar

A mangueira e adaptador de escape devem ser instalados ou removidos de acordo com o modo de utilização:

• Modo COOL, AUTO: instale a mangueira de escape
• Modo FAN, DEHUMIDFY: remova a mangueira de escape

Montagem da parede (Parte: N, O, P)

Fig. 1 Aparafuse o adaptador de parede e o adaptador de escape em cada lado da mangueira de escape. Ligue o adaptador de escape ao escape de ar do aparelho.

Fig. 2 Utilize a conduta para a parede como padrão para marcar o espaçamento dos furos na parede. Faça os furos com uma ferramenta elétrica apropriada. Remova a poeira dos furos e monte a conduta através da parede com os parafusos e buchas fornecidos. Ligue o conector de parede ao adaptador de parede.

Nota:

• A mangueira de escape pode ser expandida e comprimida, mas para um desempenho ideal, mantenha o comprimento do escape no mínimo.
• Não estique a mangueira de escape.
  • Evite dobrar em demasia.
• Observe as instruções para remoção de serviço na secção respetiva, se o aparelho não for utilizado durante um longo período de tempo.
• Os materiais necessário para fixação e vedação não são fornecidos e devem ser adquirido em lojas da especialidade.

Mangueira de drenagem

A mangueira de drenagem é utilizada para drenar água da saída de drenagem superior.

Fig. 3 Remova o bujão de borracha da saída de drenagem superior e deslize a mangueira de drenagem o mais possível para o interior da saída. Oriente a outra ponta da mangueira de drenagem para um recipiente adequado ou para um dreno próximo.

Nota:

• Dependendo do modo definido, a água é drenada diretamente ou recolhida num depósito interno. Drene a água respetivamente.
• Prenda a extremidade aberta da mangueira de drenagem ao suporte da mangueira de drenagem, quando não estiver a ser utilizada.
• Tape sempre as saídas de drenagem quando não estiverem a ser utilizadas.
• Observe as instruções para remoção de serviço na secção respetiva, se o aparelho não for utilizado durante um longo período de tempo.

Português

Operação

Fig. 4 Ligar/Desligar

O aparelho só pode ser ligado ou colocado em Standby. Desligue a ficha de modo a desligar da corrente elétrica. Prima o botão para ligar/desligar ou o botão ON/OFF para ligar ou colocar o aparelho em Standby.

Nota:

• Depois de uma falha de eletricidade ou quando o aparelho é colocado em Standby e novamente ligado num curto intervalo, o compressor do refrigerante recomeça a funcionar após 3 minutos (início diferido), Isso protege o circuito de arrefecimento contra danos.
• Se o aparelho tombar, coloque-o em Standby e desligue de imediato da ficha. Aguarde pelo menos 2 horas antes de voltar a ligar o aparelho, para evitar danos ao circuito do refrigerante.
• Coloque sempre o aparelho em standby antes de desligar a ficha.

Controlo remoto

Fig. 5 Remova a tampa do compartimento das pilhas. Insira 2 pilhas (tipo RO3/ AAA) tendo em atenção a polaridade correta. Feche o compartimento das pilhas. A utilização do painel de controlo e do controlo remoto alternadamente pode provocar um desalinhamento do aparelho e da informação apresentada no controlo remoto.

Nota:

• Prima qualquer tecla no controlo remoto e o aparelho adota a configuração atual a partir do controlo remoto.
• Os sinais do controlo remoto serão transmitidos com um curto atraso após premir uma tecla. Este processo é indicado pelo símbolo que surge no visor do controlo remoto.
• Cada pressão de um botão no controle remoto iluminará o visor no controlo remoto durante alguns segundos para uma melhor visibilidade no escuro.

Painel de controlo		Controlo remoto	Função
			Ligar ou colocar em standby
			Aumentar o valor, por ex. da temperatura ou temporizador
			Reduzir o valor da temperatura ou do temporizador
			Botão de seleção de modo
			Botão de seleção da velocidade da ventoinha
			Ligar/desligar o modo Hibernar
			Ligar/desligar a oscilação da descarga da ventoinha
—		LED	Ligar/desligar o visor e as luzes indicadoras
		TIMER	Ajustar a hora para passar para standby
			Ajustar a hora para ligar
—			Escolher o modo e a temperatura predefinidos
—			Controlo exato da temperatura

Indicadores

Painel de controlo	Controlo remoto	Função
[6K2C]	TIMER ON	Ligação automáticaativada
[HC3B]	TIMER OFF	Desligamento automáticosesativado
	[2780]	Operação em modo de desumi-dificação
		Funcionamento em modo ventoinha
	[643Z]	Operação em modo automático
		Funcionamento em modo de arrefecimento
		Indicador da unidade
[77TT3]		Indicador da unidade
	[26W5]	Velocidade alta da ventoinha
		Velocidade média da ventoinha
		Velocidade baixa da ventoinha
—		Velocidade da ventoinha em Auto
		Ligar/Desligar o modo hibernar
		Aparelho ligado/ standby
—		Sinal de transmissão

Nota:

- Sempre que prime uma tecla no painel de controlo, cada sinal transmitido com êxito a partir do controlo remoto é confirmado por um sinal audível.

- Todas as funções do aparelho podem ser controladas através do painel de controlo ou com o controlo remoto, exceto a iluminação do visor LED e as teclas SHORTCUT, que se encontram exclusivamente no controlo remoto.

Modo

Modo Aplicação
Auto	Modo automático	o aparelho seleciona o modo apropriado para alcançar a temperatura definidaa velocidade da ventoinha é controlada automaticamentea temperatura pode ser ajustada
Cool	Modo de arrefecimento	arrefece até à temperatura ambienteo compressor funciona e para de modo a manter a temperatura definidaa velocidade da ventoinha e temperatura definida podem ser ajustadas
Dry	Modo desumidificar	desumidifica o ambiente com a ventoinhaa velocidade da ventoinha e temperatura definidanão podem ser ajustadas
Fan	Modo ventoinha	apenas ventoinhaa velocidade da ventoinhapode ser ajustadaa temperatura não podeser ajustada
Timer On Timer Off	Modo temporizador	liga o aparelho e/ou coloca-o em Standby a uma hora definida pelo utilizador

Português

Modo	Aplicação
	Modo hibernar	a temperatura definida é aumentada 1 °C após 30 minutos e novamente 1 °C após outros 30 minutosa temperatura será mantida durante as próximas 7 horas e o aparelho volta então à temperatura anteriormente definida.não disponível durante o modo ventoinha ou desumidificar
	FOLLOW ME	Esta função apenas pode ser ativada através do controlo remoto. O controlo remoto funciona como um termóstato de controlo remoto que permite fazer um controlo preciso da temperatura no local.Para ativar a funçãoFollow Me, aponte o controlo remoto para o aparelho e prima o botãoFollow Me.O controlo remoto mostra a temperatura atual no local. O controlo remoto envia este sinal ao aparelho de ar condicionado a cada 3 minutos até que pressione novamente o botãoFollow Me.Se o aparelho não receber o sinalFollow Medentro de 7 minutos, sairá do modoFollow Me.Nota:Esta funcionalidade não está disponível no modo FAN (Ventoinha) ou DRY Secar).

O aparelho destina-se a ser utilizado nas seguintes temperaturas ambiente:

Modo Temperatura
AUTO auto	17 °C (62 °F) - 35 °C (95 °F)
COOL 7	°C (62 °F) - 35 °C (95 °F)
DRY 3	°C (55 °F) - 35 °C (95 °F)

Advertência

Quaisquer outras condições e locais como mencionado acima, podem resultar em desempenho reduzido do aparelho, ferimentos e danos à propriedade.

Fig. 6 Definir a temperatura

Prima o botão ✦ + ou ↘ para selecionar a temperatura entre 17 °C e 30 °C.

Fig. 7 Definir a velocidade da ventoinha

• Prima o botão velocidade da ventoinha FAN para alternar entre as definições de velocidade.
• O indicador respetivo no painel de controlo e o controlo remoto mostram a definição atual.

Nota:

Não há nenhum indicador para a definição da velocidade automática.

Fig. 8 Ajuste da saída de ar

A saída de ar pode ser ajustada em qualquer modo para se adequarem às necessidades.

• Prima o botão de oscilação SWING repetidamente para ativar ou desativar a oscilação. A aba de saída do ar oscilará continuamente.
• Para parar a aba de saída de ar na posição desejada, prima novamente o botão SWING.

Nota:

Não move, não abra nem feche a aba de saída de ar manualmente.

Fig. 9 Definir o temporizador

O temporizador liga o aparelho ou coloca-o em standby depois de decorrido um período definido pelo utilizador. Ao ligar, será selecionado o último modo e definição utilizados.

As durações definidas serão colocadas em contagem decrescente de imediato.

• Prima o botão de programação do temporizador TIMER no aparelho ou o botão específico TIMER ON/OFF no controlo remoto para introduzir a definição do temporizador para ligar ou passar para Standby automaticamente pelo temporizador. O respetivo indicador para cada definição acende-se.
• Prima os botões + / - ou o botão específico TIMER ON/OFF no controlo remoto as vezes necessárias para definir o tempo entre 0,5 e 24 horas.
• A definição será guardada no aparelho após 5 segundos sem qualquer introdução.

Nota:

As luzes indicadoras estão acesas quando o temporizador está ativado.

Exemplos:

• Para que o aparelho passe para o modo de standby após 1 hora e se volte a ligar após uma hora e meia, defina o tempo para desligar automático para 1,0 h e o tempo de ligar automático para 2,5 h durante o funcionamento.
• Para que o aparelho se ligue após 8 horas e passe para standby após outras 8 horas, defina o tempo de ligar automático para 8,0 h e o tempo de desligar automático para 16,0 h durante standby.

Nota:

• Os incrementos de ajuste são 0,5 horas até 10 horas e 1 hora até 24 horas.
• O respetivo indicador acende-se quando um período é definido.
• Ligar ou colocar o aparelho em standby manualmente cancela a definição do temporizador.
• As definições do temporizador serão perdidas assim que as respetivas ações são realizadas e o tempo precisar de ser novamente definido. A definição do temporizador será perdida no caso de ocorrer um erro (veja proteção e códigos de erro).

Pré-programar uma função

Ao premir o botão SHORTCUT qualquer função e temperatura pode ser guardada e novamente chamada.

• Escolha a função pretendida, por ex., utilizando os botões MODE, TEMP ✦ + ou ↗ - e FAN, etc.
• Prima e mantenha premido o botão SHORTCUT até o visor piscar uma vez para guardar a configuração.
• A predefinição pode ser novamente chamada a qualquer momento e a partir de qualquer modo, bastando premir a tecla SHORTCUT.

Fig. 10 Drenagem da água

A água só é recolhida durante o modo automático AUTO, arrefecimento COOL e desumidificar DRY.

Durante o modo desumidificar DRY, a água é drenada imediatamente através da saída de drenagem superior e a mangueira de drenagem deve estar ligada de forma contínua.

A água tem de ser drenada pela mangueira para um recipiente adequado ou para um dreno próximo.

Nota:

O KAC3232/ KAC 3352 está equipado com um sistema de auto-evaporação. A água de condensação é auto-evaporada e liberada através do escape de ar.

Advertência

Perigo de inundação! Não deixe o aparelho sem supervisão quando drena para um recipiente externo! Esvazie o recipiente com frequência para evitar derramar e danos devidos à água.

Português

Nota:

Se a água não for drenada para um recipiente externo e se a saída de drenagem superior for fechada durante o funcionamento em modo AUTO ou arrefecimento COOL a água é recolhida num depósito interno, que deve ser esvaziado quando cheio. Neste caso, o aparelho irá emitir um sinal audível e o visor no painel de controlo exibe o código de proteção P1. O processo de arrefecimento irá parar até a água ser drenada e o aparelho reiniciado, enquanto a ventoinha permanece em funcionamento.

• Desligue o aparelho da corrente elétrica.
• Coloque o aparelho com a saída de drenagem inferior por cima de um recipiente apropriado ou de um dreno.
• Remova a tampa da saída de drenagem inferior.
• Fixe novamente a tampa quando toda a água tiver sido drenada.
• Ligue a ficha a uma tomada elétrica adequada.
• O aparelho está pronto para ser ligado.

Nalgumas circunstâncias (por exemplo, humidade elevada) o sistema de auto-evaporação pode não ser suficiente para lidar com a água e a água em excesso é coletada no tanque interno, que deve ser drenado como descrito acima quando cheio.

Limpeza e cuidado

Fig. 11 Coloque o aparelho no modo de Standby e desligue a ficha de modo a desligar a corrente elétrica.

Nota:

Limpe o aparelho a cada duas semanas. Limpe as superfícies exterior do aparelho com um pano húmido, humedecido em detergente neutro. Seque com um pano sem felpas. Não utilize detergentes químicos, alcalinos, abrasivos ou agressivos, pois pode danificar as superfícies.

Fig.12 Remova os filtros de ar. Limpe os filtros de ar com água morna (inferior a 40 °C) e detergente neutro.

Fig.13 Deixe secar bem antes de voltar a instalar.

• Não abra o compartimento do aparelho e não insira nenhuns objetos nas ventilações de ar.
• Este aparelho não contém peças que possam ser reparadas ou trocadas pelo consumidor. Contacte um especialista qualificado para verificar e reparar o aparelho conforme necessário.

Retirar de funcionamento

Fig.14 Drene toda a água do aparelho e seque com o modo ventoinha Fan durante meio dia numa divisão seca e amena, para evitar a criação de fungos. Coloque o aparelho em standby. Desligue e prenda o cabo elétrico com a tira do cabo, na traseira do aparelho. Remova o conjunto da mangueira de escape do aparelho. Tape todas as saídas de drenagem. Remova as pilhas do controlo remoto. Feche a tampa do adaptador de parede.

Transporte

Fig.15 Aguarde pelo menos 2 horas depois de deslocar o aparelho antes de o voltar a ligar, para evitar danos ao circuito do refrigerante.

Nota:

O aparelho é pesado. Portanto, mova sempre que possível ao empurrar ou puxar, rolando sobre os rodízios. Quando é inevitável levantar o aparelho, utilize as pegas embutidas e levante com a ajuda de outra pessoa. Não mova o aparelho durante o funcionamento.

Resolução de problemas

Se houver algum problema durante o funcionamento, consulte a tabela seguinte. Se os problemas não forem solucionados conforme indicado em Solução, contacte o seu fabricante.

Advertência

Execute apenas os passos descritos neste manual de instruções! Todos os trabalhos adicionais de inspeção, manutenção e reparação devem ser executados por um centro de serviço autorizado ou por um especialista com qualificações semelhantes.

Problema Causas possíveis Solução
o aparelho não liga	não está ligado à corrente elétrica ligue	à corrente elétrica
	cabo elétrico ou ficha com defeito peça	a um especialista para verificar
	outro defeito elétrico do aparelho peça	a um especialista para verificar
	ocorreu um erro consulte os códigos de	erro e de proteção
	controlo remoto avariado ver abaixo
o controlo remoto não funciona	pilhas gastas troque as pilhas
	aparelho fora do alcance ou sinais com interferência por obstáculos	mova o controlo remoto para mais próximo e remova as obstruções
	outro defeito elétrico do controlo remoto	peça a um especialista para verificar
o Temporizador não funciona	período implausível, contraditório ou errado definido	verifique a definição do temporizador
arrefecimento insuficiente	uma fonte de calor próxima prejudica o processo de arrefecimento	relocalize o aparelho ou remova a fonte de calor
	ventilação insuficiente garanta espaço	livre circundante
	abra janela(s) ou porta(s) na divisão feche	a(s) janela(s) / porta(s)
	mangueira de escape não ligada devidamente ou bloqueada	ligue devidamente ou procure e remova o bloqueio
	filtro(s) de ar bloqueado(s) limpe o(s) filtro(s) de ar	filetre(s) de ar
	temperatura definida demasiado alta regule o controlador de temperatura
ruído o aparelho n	ão está nivelado nivele o aparelho
	o aparelho está em contacto com obstáculos	remova os obstáculos

Português

Nota:

Ouve murmúrio da água quando o aparelho está a funcionar. É um som normal do circuito de arrefecimento no sistema.

Códigos de erro e de proteção

Código Causa Solução
P1	depósito de água interno cheio	drene pela saída inferior
E1	erro do sensor de temperatura ambiente	coloque o aparelho em standby, desligue-o da ficha e volte a ligar
E2	erro do sensor de temperatura do evaporador	coloque o aparelho em standby, desligue-o da ficha e volte a ligar
E4	erro de comunicação do painel de controlo	coloque o aparelho em standby, desligue-o da ficha e volte a ligar

Nota:

Contacte o centro de serviços se os erros ocorrerem regularmente.

Requisitos de informação

Ficha do produto

Esta informação do produto é fornecida de acordo com o Anexo I sec. 3 (d) da Regulação da Comissão (UE) N° 206/2012, implementando a Diretiva 2009/125/CE do Parlamento Europeu e do Conselho, relativamente aos requisitos de design ecológico para ares condicionados e ventiladores.

Identificador do modelo KAC 3232/ KAC 3232 CH

	Símbolo Valor Unidade
Capacidade indicada para arrefecimento P	rated para arrefecimento	2,7 kW
Capacidade indicada para aquecimento P	rated para aquecimento	n/a kW
Entrada de potência indicada para arrefecimento P	CCR	0,97 kW
Entrada de potência indicada para aquecimento P	COP	n/a kW
Taxa de eficiência energética indicada EER	d	2,8 ---
Coeficiente indicado de desempenho COP	d	n/a ---
Consumo energético no modo termóstato desligado P	TO	1,0	W
Consumo energético no modo standby	PSB	0,5	W
Consumo elétrico de produtos de conduta dupla (indicado para arrefecimento em separado)	QDDpara arrefecimento	n/a	kWh/a
Consumo elétrico de produtos de conduta dupla (indicado para aquecimento em separado)	QDDpara aquecimento	n/a	kWh/a
Consumo elétrico de produtos de conduta única (indicado para arrefecimento em separado)	QSDpara arrefecimento	1,0	kWh/h
Consumo elétrico de produtos de conduta única (indicado para aquecimento em separado)	QSDpara aquecimento	n/a	kWh/h
Nível de ruído	LAW	62	dB(A)
Potencial de aquecimento global	GWP	3	kg CO2 eq.
Detalhes de contacto para obter mais informações Imtron	GmbHWankelstraße 585046 Ingolstadt, Germany

Português

Ficha de produto da UE | 1/1 KAC 3352/ KAC 3352 CH

Esta informação do produto é fornecida de acordo com o Anexo I sec. 3 (d) da Regulação da Comissão (UE) N° 206/2012, implementando a Diretiva 2009/125/CE do Parlamento Europeu e do Conselho, relativamente aos requisitos de design ecológico para ares condicionados e ventiladores.

Identificador do modelo KAC 3352/ KAC 3352 CH

	Símbolo Valor Unidade
Capacidade indicada para arrefecimento P	rated para arrefecimento	3,5 kW
Capacidade indicada para aquecimento P	rated para aquecimento	n/a kW
Entrada de potência indicada para arrefecimento P	CER	1,35 kW
Entrada de potência indicada para aquecimento P	COP	n/a kW
Taxa de eficiência energética indicada EER	d	2,6 ---
Coeficiente indicado de desempenho COP	d	n/a ---
Consumo energético no modo termóstato desligado P	TO	1,0	W
Consumo energético no modo standby	P_SB	0,5	W
Consumo elétrico de produtos de conduta dupla (indicado para arrefecimento em separado)	Q_DD para arrefecimento	n/a	kWh/a
Consumo elétrico de produtos de conduta dupla (indicado para aquecimento em separado)	Q_DD para aquecimento	n/a	kWh/a
Consumo elétrico de produtos de conduta única (indicado para arrefecimento em separado)	Q_SD para arrefecimento	1,4	kWh/h
Consumo elétrico de produtos de conduta única (indicado para aquecimento em separado)	Q_SD para aquecimento	n/a	kWh/h
Nível de ruído	L_AW	63	dB(A)
Potencial de aquecimento global	GWP	3	kg CO2 eq.
Detalhes de contacto para obter mais informações Imtron	GmbHWankelstraße 585046 Ingolstadt, Germany

A capacidade de arrefecimento indicada foi testada sob as seguintes condições:

Funcionamento do arrefecimento

Interior

35 °C (DB)

24 °C (WB)

Nota:

• Este produto contém gás de estufa não fluorado (hermeticamente selado) que é perigoso para o ambiente e contribui para o aquecimento global se libertado para a atmosfera.
  • Tipo de refrigerante: R290
  • Potencial de aquecimento global (GWP): 3
• O derrame de refrigerante contribui para alterações climáticas. O refrigerante com potencial de aquecimento global (GWP) menor irá contribuir menos para o aquecimento global que um refrigerante com GWP superior, se derramado par a atmosfera.
• Este produto contém um fluido refrigerante com um GWP igual a 3. Isto significa que, se 1 kg deste fluido refrigerante derramar para a atmosfera, o impacto no aquecimento global será 3 vezes superior a 1 kg de CO₂, num período de 100 anos. Nunca tente interferir com o circuito refrigerante você mesmo nem desmontar você mesmo o aparelho - peça sempre a um profissional.
• Consumo energético 1,0 kWh (KAC 3232 / KAC 3232 CH)/ 1,4 kWh (KAC 3352 / KAC 3352 CH) por 60 minutos, com base em resultados de teste padrão. O consumo energético real irá depender de como o aparelho é utilizado e onde se situa.

Esquema elétrico

Ver anexo.

KAC 3232/ KAC 3232 CH
