HASZNÁLATI ÚTMUTATÓ KAC 3352 Koenic

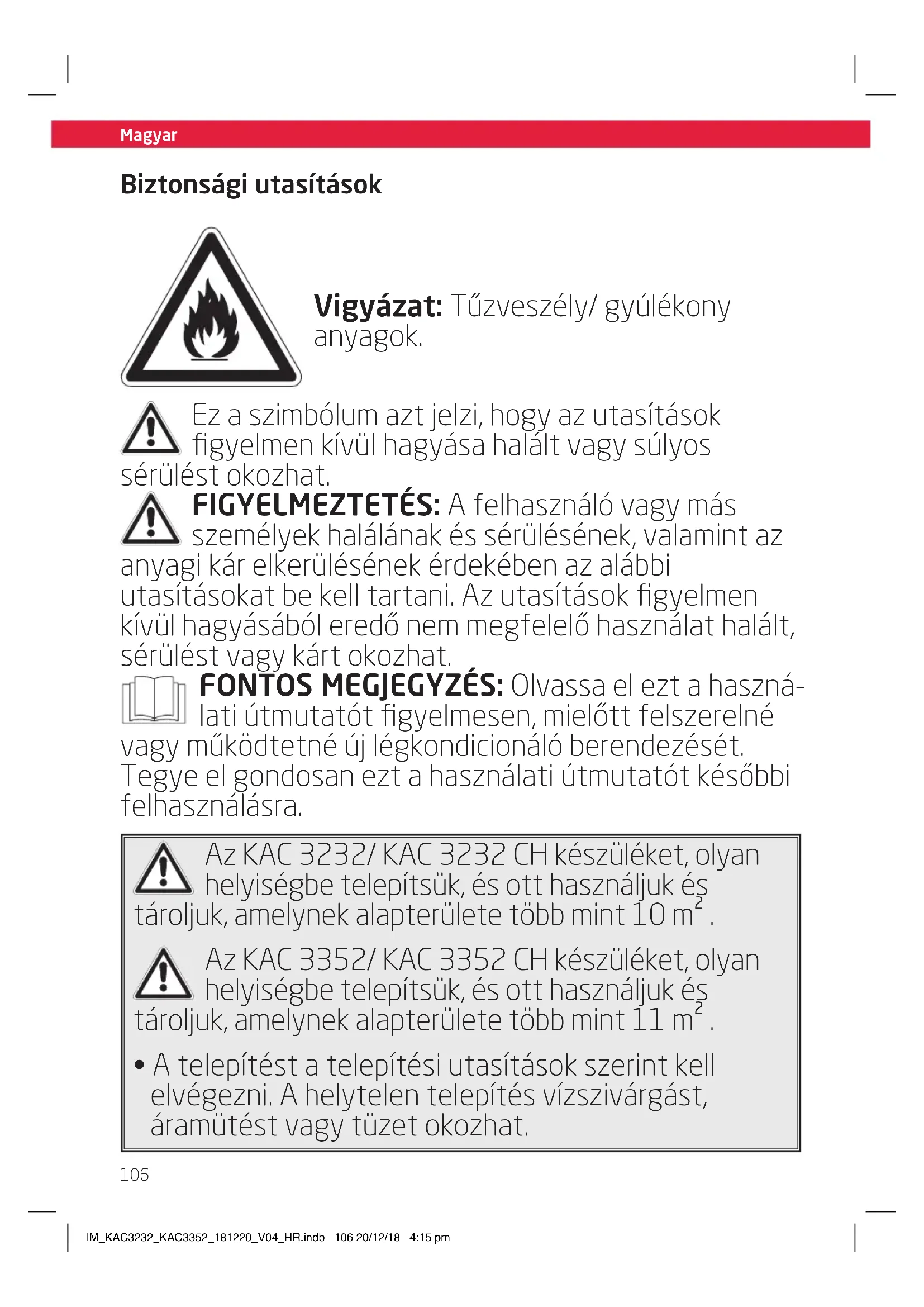

Biztonsági utasítások Vigyázat: Tűzveszély/ gyúlékony anyagok. Ez a szimbólum azt jelzi, hogy az utasítások figyelmen kívül hagyása halált vagy súlyos sérülést okozhat. FIGYELMEZTETÉS: A felhasználó vagy más személyek halálának és sérülésének, valamint az anyagi kár elkerülésének érdekében az alábbi utasításokat be kell tartani. Az utasítások figyelmen kívül hagyásából eredő nem megfelelő használat halált, sérülést vagy kárt okozhat. FONTOS MEGJEGYZÉS: Olvassa el ezt a haszná- lati útmutatót figyelmesen, mielőtt felszerelné vagy működtetné új légkondicionáló berendezését. Tegye el gondosan ezt a használati útmutatót későbbi felhasználásra. Az KAC 3232/ KAC 3232 CH készüléket, olyan helyiségbe telepítsük, és ott használjuk és tároljuk, amelynek alapterülete több mint 10 m² . Az KAC 3352/ KAC 3352 CH készüléket, olyan helyiségbe telepítsük, és ott használjuk és tároljuk, amelynek alapterülete több mint 11 m² .

• A telepítést a telepítési utasítások szerint kell elvégezni. A helytelen telepítés vízszivárgást, áramütést vagy tüzet okozhat. IM_KAC3232_KAC3352_181220_V04_HR.indb 106 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• Csak a mellékelt kiegészítőket és alkatrészeket és célszerszámokat használja a telepítéshez. A nem szabványos alkatrészek használata vízszivárgást, áramütést, tüzet és sérülést vagy anyagi kárt okozhat.

• Győződjön meg róla, hogy a használt konnektor földelt, és megfelelő feszültségű. Az áramkábel három érintkezős, földelt dugasszal van ellátva, hogy óvjon az áramütéstől. A feszültségadatok az egység típustábláján találhatók.

• Az egységet megfelelően földelt fali konnektorral kell használni. Ha a használni kívánt fali konnektor földelése vagy lomha biztosítékos vagy megszakítós védelme nem megfelelő (a szükséges biztosíték vagy megszakító az egység maximális áramerősségétől függ. A maximális áramerősség adat az egység típustábláján található), szereltessen fel képzett villanyszerelővel megfelelő konnektort.

• Az egységet sík, szilárd felületre telepítse. Ha nem ezt teszi, az kárt vagy túlzott zajt és vibrációt okozhat.

• Az egység közelében nem lehetnek akadályok, hogy az megfelelően működhessen, és csökkentsük a biztonsági kockázatokat.

• NE módosítsa az áramkábel hosszát, és ne használjon hosszabbítót az egység áramellátásához. IM_KAC3232_KAC3352_181220_V04_HR.indb 107 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• NE ossza meg a konnektort más elektromos készülékekkel. A nem megfelelő áramellátás tüzet vagy áramütést okozhat.

• NE telepítse a légkondicionáló berendezést nedves helyiségbe, például fürdőszobába vagy mosóhelyiségbe. Ha túl sok víznek van kitéve, az elektromos alkatrészeknél rövidzárlat keletkezhet.

• NE telepítse az egységet olyan helyre, ahol éghető gázok fordulhatnak elő, mivel ez tüzet okozhat.

• Az egységen kerekek vannak a mozgatásához. Ne használja a kerekeket vastag szőnyegen vagy akadályokon át, mivel ez felbillenést okozhat.

• NE használjon olyan egységet, amelyet leejtettek, vagy amely megsérült.

• Az elektromos fűtéssel rendelkező készüléket legalább 1méter távolságra kell elhelyezni éghető anyagoktól.

• Ne érjen az egységhez, ha a keze vizes vagy nedves, vagy ha mezítláb áll vizes padlón.

• Ha a légkondicionálót használat közben fellökték, kapcsolja ki az egységet, és azonnal áramtalanítsa. Szemrevételezéssel vizsgálja meg az egységet, hogy az nem károsodott-e. Ha arra gyanakszik, hogy az egység megsérült, forduljon segítségért szerelőhöz vagy az ügyfélszolgálathoz.

• Zivatarkor áramtalanítani kell, hogy elkerüljük a gép károsodását villámcsapás által. IM_KAC3232_KAC3352_181220_V04_HR.indb 108 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• A légkondicionálót oly módon kell használni, hogy az védve legyen nedvességtől, pl. kondenzáció, fröccsenő víz, stb. Ne helyezze a légkondicionálót olyan helyre, és ne tárolja olyan helyen, ahol beleeshet vagy behúzhatják vízbe vagy bármely más folyadékba. Azonnal áramtalanítsa, ha ez megtörténik.

• Minden elektromos bekötést szigorúan az egység belsejében lévő kapcsolási rajz szerint kell elvégezni.

• Az egység áramköri lapja (PCB) biztosítékkal van ellátva túlfeszültség elleni védelemként. A biztosíték jellemzői az áramköri lapon találhatók.

• A készüléket 8 évesnél idősebb gyermekek és csökkent testi, érzékszervi vagy értelmi képességű vagy tapasztalatlan és tudatlan személyek felügyelet mellett használhatják, vagy ha tájékoztatást kaptak a készülék biztonságos használatáról, és megértették a fennálló kockázatokat. A készülékkel nem játszhatnak gyermekek. Gyermekek nem tisztíthatják vagy tarthatják karban a készüléket felügyelet nélkül (az európai országokra vonatkozik).

• A gyermekeket felügyelet alatt kell tartani, hogy ne játsszanak a készülékkel. A gyermekeket folyamatos felügyelet alatt kell tartani a készülék körül.

• Ha az áramkábel megsérül, azt a gyártónak, szerviz megbízottjának vagy hasonlóan képzett személynek kell kicserélnie, hogy elkerüljük a kockázatokat. IM_KAC3232_KAC3352_181220_V04_HR.indb 109 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• Tisztítás vagy egyéb karbantartás előtt a készülék áramdugaszát ki kell húzni a konnektorból.

• Ne távolítson el semmilyen rögzített burkolatot. Sose használja a készüléket, ha az nem működik megfelelően, vagy ha leejtették vagy megsérült.

• Ne vezesse az áramkábelt szőnyeg alatt. Ne fedje le ágyelővel, futóval vagy hasonló burkolattal. Ne vezesse bútorok vagy készülékek alatt. Tartsa távol olyan területektől, amelyeken gyakran járnak, és biztosítsa, hogy ne borítsák fel.

• Ne használja a készüléket, ha megsérült az áramkábel, a dugasz, a biztosíték vagy a megszakító. Selejtezze ki az egységet, vagy vigye vissza egy felhatalmazott szervizbe, hogy megvizsgálják és/ vagy megjavítsák.

• A tűzesetek vagy áramütés kockázatának csökkentése érdekében ne használja az eszközt telepített, sebességszabályzó eszközzel.

• A készüléket az országos bekötési szabályok szerint kell telepíteni.

• Forduljon a felhatalmazott szervizszerelőhöz az egység javítása vagy karbantartása céljából.

• Forduljon a felhatalmazott telepítőhöz az egység telepítése céljából.

• Ne fedje le vagy akadályozza a bemeneti vagy kimeneti rácsokat. IM_KAC3232_KAC3352_181220_V04_HR.indb 110 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• A terméket csak a használati útmutatóban megadott funkciókra használja.

• Tisztítás előtt kapcsolja ki a készüléket, és húzza ki az áramdugaszt.

• Áramtalanítsa az egységet, ha szokatlan hangokat, szagot vagy füstöt észlel.

• A kezelőtábla gombjait csak az ujjaival nyomja le.

• Ne távolítson el semmilyen rögzített burkolatot. Sose használja a készüléket, ha az nem megfelelően működik, vagy ha leejtették vagy megsérült.

• Ne kapcsolja be vagy állítsa le az egységet az áramkábel bedugásával vagy kihúzásával.

• Ne használjon veszélyes vegyszereket a tisztításhoz, és ezek ne érintkezzenek az egységgel. Ne használja az egységet gyúlékony anyagok vagy gőzök jelenlétében, mint például alkohol, rovarirtó, benzin, stb.

• A légkondicionálót mindig függőleges helyzetben szállítsa, és állítsa szilárd, sík felületre használat közben.

• Mindig forduljon képzett személyhez javítások elvégeztetéséhez. Ha a sérült áramkábelt ki kell cserélni, csak a termék gyártójától beszerzett, új áramkábelt szabad használni, javítani nem.

• A dugaszt a fejénél fogva húzza ki.

• Kapcsolja ki a terméket, ha nem használja. IM_KAC3232_KAC3352_181220_V04_HR.indb 111 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• Az elemeket gyermekektől mindig elzárva tartsa.

• Ha lenyelték az elemeket, azonnal kérjen orvosi segítséget.

• A kifolyt elemekhez csak megfelelő védőeszközzel nyúljon és azonnal gondoskodjon az ártalmatlanításukról. Ha sav szivárog az elemből, ügyeljen arra, hogy ne kerüljön a bőrre vagy a szembe. Ha a szembe vagy szájba elemsav kerülne, azonnal öblítse ki alaposan bő vízzel és kérjen orvosi segítséget. Ha az elemsav bőrrel kerülne érintkezésbe, mossa le az érintett bőrfelületet bő vízzel és szappannal.

• Mielőtt az elemeket beteszi a termékbe, tisztítsa meg az elem és a termék érintkezőit.

• Ne használjon együtt régi és új elemeket, különböző típusú vagy különböző gyártótól származó elemeket.

• Mindig egyszerre az összes elemet cserélje ki.

• Csak a javasolt elemeket használja a termékhez; lásd műszaki adatok.

• Ügyeljen a polaritásra (+ és -) amikor beteszi az elemeket. Vegye figyelembe a terméken és az elemen található jelöléseket.

• Vegye ki az elemeket a termékből, ha hosszabb ideig nem használja.

• A lemerült elemeket azonnal vegye ki a termékből.

• Ne próbálja meg feltölteni a nem újratölthető elemeket. IM_KAC3232_KAC3352_181220_V04_HR.indb 112 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• Soha ne tegye ki az elemeket olyan szélsőséges környezeti hatásoknak, mint meleg, hideg vagy nedvesség.

• Ne zárja rövidre az elemek pólusait. Soha ne tárolja úgy az elemeket, hogy azok kölcsönösen rövidre zárják egymást vagy más fémtárgyak rövidre zárhassák őket. Figyelmeztetések (az R290 hűtőanyagra vonatkozik)

• Csak a gyártó által javasolt eszközöket használjon a fagymentesítő folyamat felgyorsításához vagy tisztításhoz.

• A készüléket olyan helyiségben tárolja, ahol nincs folyamatosan működő gyújtóforrás (például: nyílt láng, működő gázkészülék vagy működő elektromos hősugárzó).

• Ne lyukassza ki, és ne égesse meg.

• Az országos gázszabályokat be kell tartani.

• A szellőzőnyílásokat tartsa szabadon.

• A készüléket úgy kell tárolni, hogy az ne sérülhessen mechanikusan.

• A készüléket jól szellőzött helyen kell tárolni, ahol a helyiség mérete megfelel a használathoz meghatározott helyiségméretnek. IM_KAC3232_KAC3352_181220_V04_HR.indb 113 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• Minden személynek, aki hűtőanyag körrel dolgozik, vagy behatol abba, rendelkeznie kell aktuálisan érvényes igazolással egy iparilag akkreditált minősítő hatóságtól, amely igazolja szakértelmét, hogy biztonságosan kezelhet hűtőanyagokat, összhangban az iparilag elismert minősítő specifikációval.

• A szervizelést csak a berendezés gyártója által javasolt módon szabad végrehajtani. Az olyan karbantartást és javítást, amelyhez további képzett személyzet segítségére van szükség, a gyúlékony hűtőanyagokkal való bánásmódban jártas személy felügyelete alatt kell elvégezni.

• Gyúlékony hűtőanyagokat tartalmazó berendezések szállítása. Lásd a szállítási szabályokat.

• Berendezések jelölése jelek használatával. Lásd a helyi szabályokat.

• Gyúlékony hűtőanyagokat használó berendezések ártalmatlanítása. Lásd az országos szabályokat.

• Berendezések/készülékek tárolása. A berendezést a gyártó utasításai szerint kell tárolni. IM_KAC3232_KAC3352_181220_V04_HR.indb 114 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• Kábelezés Ellenőrizze, hogy a kábelezés ne legyen kitéve kopásnak, korróziónak, túlzott nyomásnak, vibrációnak, éles peremeknek vagy bármely más káros környezeti hatásnak. Az ellenőrzés során tartsa szem előtt az öregedés vagy kompresszoroktól vagy ventilátoroktól származó folyamatos vibráció hatásait.

• Gyúlékony hűtőanyagok észlelése Semmilyen körülmények között ne használjon potenciális gyújtóforrásokat a hűtőanyag szivárgásának keresése vagy észlelése során. Halogén zseblámpát (vagy bármely más, nyílt lángot használó érzékelőt) nem szabad használni. Megjegyzés fluort nem gázokról

• A hermetikusan szigetelt berendezés fluort nem, üvegházhatású gázokat tartalmaz. A fluort nem, üvegházhatású gázok típusára, mennyiségére és tonnákban kifejezett C0

ekvivalensére vonatkozó speciális információk (egyes típusoknál) a magán az egységen lévő, megfelelő címkén találhatók.

• Az egység telepítését, szervizelését, karbantartását és javítását képzett szerelőnek kell végeznie.

• Az egység leszerelését és újrahasznosítását képzett szerelőnek kell végeznie. IM_KAC3232_KAC3352_181220_V04_HR.indb 115 20/12/18 4:15 pmMagyar

Biztonsági utasítások

• Az első használat előtt körültekintően olvassa el ezt az útmutatót. A biztonsági információk, valamint előírások fontos információkat tartalmaznak az Ön biztonsága, valamint a készülék használata és ápolása vonatkozásában. Őrizze meg az útmutatót és adja oda a készülékkel együtt, ha harmadik személynek továbbadja.

• A veszélyes helyzetek megelőzése érdekében ne használja a készüléket más célra, mint a jelen utasításban leírtak. A helytelen használat veszélyes és a garancia elvesztésével jár.

• A termék használata előtt figyelmesen olvassa el a használati útmutatót. Ismerkedjen meg a kapcsolók működtetésével, beállításával és funkcióival. Sajátítsa el a biztonsági és használati utasításokat és tartsa be azokat, hogy elkerülje a kockázatokat és veszélyeket.

• Csak a használati útmutatónak megfelelően használja és szerelje össze a terméket.

• A beszerelés megkezdése előtt vizsgálja meg a falat, amelyre kimenő levegő csövét akarja felszerelni. Ellenőrizze, hogy nincsenek a falba rejtett hálózati vezetékek, víz vagy gázcsövek vagy más tárgyak, melyeket a fúrógéppel eltalálhat.

• A beszerelés közben tartsa távol a gyerekeket és a háziállatokat. Lenyelhetik a kisebb darabokat - fulladásveszély.

• Csak megfelelő szerszámokat használjon a termék felszereléséhez.

• Ügyeljen rá, hogy jól meghúzza a csavarokat, de ne húzza túl azokat. Az egységen megjelenő szimbólumok magyarázata FIGYELMEZTETÉS A szimbólum azt jelzi, hogy a termék gyúlékony hűtőanyaggal működik. Ha a hűtőanyag kiszivárog, és külső gyújtóforrással érintkezik, tűzveszély áll fenn. VIGYÁZAT A szimbólum azt jelzi, hogy a kezelési útmutatót gondosan el kell olvasni. VIGYÁZAT A szimbólum azt jelzi, hogy a berendezést szervizsze- mélyzetnek kell kezelnie a telepítési útmutató szerint. VIGYÁZAT A szimbólum azt jelzi, hogy tájékoztatás áll rendelkezésre, mint például a kezelési útmutató vagy a telepítési útmutató. IM_KAC3232_KAC3352_181220_V04_HR.indb 116 20/12/18 4:15 pm117 Magyar Gratulálunk! Köszönjük, hogy KOENIC terméket vásárolt. Kérjük, fi gyelmesen olvassa el ezt a használati útmutatót és tartsa meg későbbi használatra. Rendeltetésszerű használat Ez a légkondicionálót beltéri helyiségek lehűtésére vagy párátlanítására tervezték. Csak az alábbi útmutatónak megfelelően használja. Ettől eltérő használata a termék károsodását vagy személyi sérülést okozhat. Az Imtron GmbH nem vállal felelősséget a termék nem körültekintő, illetve helytelen használatából, valamint a gyártó által meghatározott rendeltetéstől eltérő használatból eredő, a készülékben vagy az Ön értékeiben bekövetkezett károkért, vagy személyi sérülésekért. Az első használat előtt Óvatosan vegye ki a terméket és az alkatrészeket az eredeti csomagolából. Ajánlatos az eredeti csomagolást megőrizni, hogy abban tárolhassa a készüléket. Ha kidobja az eredeti csomagolást, legyen tekintettel a hatályos jogszabályokra. Ha bármilyen kérdése van a hulladékkezeléssel kapcsolatban, lépjen kapcsolatba a helyi hulladékkezelési központtal. Ellenőrizze, hogy a szállított alkatrészek hiánytalanul és épen megvannak-e. Ha a szállított termékek hiányosak vagy sérültek, azonnal lépjen kapcsolatba a viszonteladóval. A kicsomagolás után a Tisztítás és karbantartás fejeztben leírtak szerint járjon el. Ártalmatlanítás Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforráso- kat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal. A készülék leszerelése előtt a hűtőközeget szakképzett szakembernek kell az állami és helyi előírásoknak megfelelően kinyernie és a megsemmisítenie. Hulladékok illegális ártalmatlanítása erdőkben és a természetben veszélyezteti az egészségünket, mivel veszélyes anyagok szabadulhatnak ki, bekerülhetnek a talajvízbe, és ez által a táplálékláncba. Az elemek megsemmisítését végezze környezetbarát módon. Ne dobja az elemeket a háztartási hulladékok közé. Használja a helyi ártalmatlanító-begyűjtő rendszert, vagy kérje ki kereskedőjének tanácsát. Tartalom 1 × Hordozható légkondicionáló 1 × Távirányító 1 × Fali vízcső kupakkal 1 × Lefolyótömlő 1 × Kifúvó adapter 1 × Kifúvó tömlő 1 × Fali adapter 4 × Fali tipli 4 × Csavar 2 × Telepek (R03/AAA típus) 1 × Használati útmutató Műszaki adatok Áramellátás : 220 - 240 V~ 50 Hz Maximális teljesítményfelvétel : 1160 W/ 5.,65 A (KAC 3232/KAC 3232 CH) 1600 W/ 8,0 A (KAC 3352/ KAC 3352 CH) Védelmi osztály : I Biztosíték : T,250 VAC, 3,15 AL Legfeljebb a következő méretű szobákhoz való : 9300 BTU/h (KAC 3232/KAC 3232 CH) 12000 BTU/h (KAC 3352/ KAC 3352 CH) Hűtőközeg : R290/ 0,20 kg (KAC 3232/KAC 3232 CH) : R290/ 0,22 kg (KAC 3352/ KAC 3352 CH) IM_KAC3232_KAC3352_181220_V04_HR.indb 117 20/12/18 4:15 pm118 Magyar Kezelés és alkatrészek

1. Távirányító jeladó

2. Kijelző funkció visszajelzőkkel

3. Hálózati kapcsoló ON/OFF

4. Módválasztó gomb MODE

5. Ventilátor-fordulatszám gomb FAN

Alvás üzemmód gomb SLEEP

7. Oszcilláció gomb SWING

10. Kijelző/visszajelző ON/OFF gomb LED

Időzítő gomb TIMER OFF

12. Időzítő gomb TIMER ON

13. Előre programozott gomb SHORT CUT

14. Hőmérséklet fel/le /

Süllyesztett fogantyú (mindkét oldalon)

Hálózati kábel és csatlakozó (nem látható)

Alsó lefolyó kimenet

Felső lefolyó kimenet

Alvás üzemmód jelzőlámpa SLEEP

Ventilátor-fordulatszám jelzőlámpa

A hőmérsékletegység kijelzője °C /°F

Alvás üzemmód FOLLOW ME

Auto/Hűtés üzemmód jelzőlámpa

7. Páramentesítés/Ventilátor üzemmód

Időzítő BE/KI jelzőlámpa

Oszcilláció gomb SWING

Időzítő programozás gomb TIMER

Módválasztó gomb MODE

Hőmérséklet le/Csökkentés –

Hőmérséklet fel/Növelés +

Ventilátor-fordulatszám gomb FAN

Alvás üzemmód gomb SLEEP

Fali csatorna sapkával

Fali tipli (x4) IM_KAC3232_KAC3352_181220_V04_HR.indb 118 20/12/18 4:15 pm119 Magyar Üzembe helyezés Elhelyezés Az üzembe helyezés helyének kiválasztásakor vegye figyelembe a következő pontokat:

• Figyeljen az összes biztonsági utasításra!

• Biztosítsa a minimális környező távolságot: minden irányba 30 cm-t és 100 cm-t minden más elektromos terméktől.

• Tartsa a minimális 50 cm környező távolságot a kimeneti fali aljzat körül, és óvja tárgyaktól és a nedvességtől.

• Győződjön meg róla, hogy a termék mögött lévő fal egy külső fal, nem pedig elválasztó, és a furatok biztonságos módon elkészíthetők, nem akadályozzák azokat rejtett tárgyak a falban.

• Győződjön meg róla, hogy van elérhető megfelelő fali aljzat a kívánt helyen, és az a telepítés után is elérhető marad.

• Vegye figyelembe, hogy a párátlanítás során a termék belsejébe víz gyülemlik fel, amelyet a csatlakoztatott lefolyótömlőn folyamatosan el kell vezetni egy megfelelő tartályba vagy egy közeli lefolyóba.

• Győződjön meg róla, hogy semmi nem akadályozza a légáramlást. Megjegyzés: Ha a terméket vízszintes helyzetben szállították, nem szabad áram alá helyezni 24 óráig, hogy elkerüljük a hűtőrendszer károsodását. Levegőkimenet A kimeneti csövet és az adaptert a használati mód szerint kell felszerelni vagy eltávolítani:

• COOL, AUTO üzemmód: szerelje fel a kimeneti csövet

• FAN, DEHUMIDFY üzemmód: szerelje le a kimeneti csövet Falra szerelés (Részek: N, O, P)

. ábra Csavarja be a fali adaptert és a kimeneti adaptert a kimeneti cső mindkét oldalára. Csatlakoztassa a kimeneti adaptert a termék légkimenetéhez.

. ábra A fali csatornát mintaként használva jelölje meg a falon a furatok távolságát. Fúrja ki a furatokat egy megfelelő szerszámgéppel. Tisztítsa ki a furatokat, és a mellékelt csavarok és tiplik segítségével szerelje fel a fali csatornát. Csatlakoztassa a fali csatlakozót a fali adapterbe. Megjegyzés:

• A kimeneti cső bővíthető és zsugorítható, de az optimális teljesítmény érdekében tartsa minimálisan a kimeneti cső hosszát.

• Ne hosszabbítsa meg a kimeneti csövet.

• Kerülje a túlhajlítást.

• Kövesse a megfelelő részben megadott leszerelési utasításokat, ha a terméket hosszabb ideig nem fogja használni.

• A felszereléshez és a tömítéshez szükséges anyagok nincsenek mellékelve, egy speciális boltban kell azokat megvásárolni. Lefolyótömlő A lefolyótömlő használatos a víznek a felső lefolyókimenetből való leeresztéséhez.

. ábra Távolítsa el a gumi dugót a felső lefolyó kimenetből, és a lehető legtovább tolja be a lefolyótömlőt. A lefolyótömlő másik végét vezesse el egy megfelelő tartályba vagy a közeli lefolyóba. Megjegyzés:

• A beállított módtól függően a víz vagy közvetlenül van elvezetve vagy egy belső tartályba kerül összegyűjtésre. Ennek megfelelően ürítse ki a vizet.

• Használaton kívül csatlakoztassa a lefolyótömlő nyitott végét a lefolyótömlő tartóhoz.

• Használaton kívül mindig zárja le a lefolyó kimeneteket.

• Kövesse a megfelelő részben megadott leszerelési utasításokat, ha a terméket hosszabb ideig nem fogja használni. IM_KAC3232_KAC3352_181220_V04_HR.indb 119 20/12/18 4:15 pm120 Magyar Vezérlőpult Távirá- nyító Funkció ON/OFF Bekapcsolás vagy készenlét.

TEMP Érték növelése, pl. hőmérséklet vagy időzítő TEMP Érték csökkentése, pl. hőmérséklet vagy időzítő MODE MODE Módválasztó gomb FAN FAN Ventilátor-fordulat- szám választógomb SLEEP SLEEP Alvás mód be/ki SWING SWING Ventilátor kimenet oszcilláció be/ki

LED Kijelző és jelzőlámpák be/ki TIMER

TIMER OFF Készenlétbe kapcsolási idő módosítása TIMER

Bekapcsolási idő módosítása

SHORT CUT Előre beállított mód és hőmérséklet kiválasz- tása

Pontos hőmérséklet- szabályzás Használat

. ábra Be-/Kikapcsolás A termék csak Készenléti üzemmódba kapcsolható be. Húzza ki a hálózati csatlakozót az elektromos hálózatról való leválasztáshoz. Nyomja meg a be/ki gombot vagy az ON/ OFF gombot a termék bekapcsolásához vagy készenlét üzemmódba kapcsolásához. Megjegyzés:

• Áramszünet után vagy amikor a termék rövid időn belül kerül készenléti, majd újra bekapcsolt állapotba, a hűtőkompresszor 3 perc után fog újraindulni (késleltetett indítás). Ez a hűtőkör károsodás elkerülése végett van.

• Ha a termék meg van döntve, kapcsolja készenléti üzemmódba, és azonnal húzza ki a hálózati aljzatból. Várjon legalább 2 órát a termék ismételt működtetése előtt, hogy elkerülje a hűtőkör károsodását.

• A hálózatból való kihúzás előtt mindig kapcsolja készenléti üzemmódba a terméket. Távirányító

. ábra Távolítsa el az elemtartó fedelét. Helyezzen be 2 darab (R03/AAA típusú) elemet, hogy közben ügyel a megfelelő polaritásra. Zárja vissza az elemtartót. A vezérlőpult és a távirányító egy- szerre történő használata a termék és a távirányítón megjelenő információ eltérését okozhatja. Megjegyzés:

• Nyomja meg a távirányító bármelyik gombját, és a készülék fogadja a távirányító aktuális beállításait.

• A távirányító jelei a gomb megnyomását követően rövid késleltetéssel kerülnek átvitelre. Ezt a folyamatot egy szimbólum megjelenése jelzi a távirányító kijelzőjén.

• A távirányító gombjának minden egyes megnyomására néhány másodpercig világít a távirányító kijelzője, hogy a sötétben jobban látható legyen. IM_KAC3232_KAC3352_181220_V04_HR.indb 120 20/12/18 4:15 pm121 Magyar Megjegyzés:

• A távirányító minden gombnyomását és a távirányítóról végrehajtott minden sikeres jelátvitelt hangjelzés erősít meg.

• A termék minden funkciója vezérelhető a vezérlőpultról vagy a távirányítóról, kivéve a kijelző világító LED-eket és a SHORTCUT gombokat, amelyek csak a távirányítón találhatók meg. Üzemmód Üzem- mód Alkalmazás Auto Auto- matikus üzem- mód

• a termék kiválasztja a hőmérséklet eléréséhez legmegfelelőbb üzem- módot

• a ventilátor fordulat- száma automatikusan szabályozott

• a hőmérséklet módosít- ható Cool Hűtés üzem- mód

• lehűti a szoba hőmérsék- letét

• a kompresszor műkö- dik és leáll a beállított hőmérséklet fenntartá- sának érdekében

• a ventilátor fordulatszá- ma és a beállított hőmér- séklet módosítható Dry Párát- lanítás üzem- mód

• párátlanítja a szobát a ventilátor segítségével

• a ventilátor fordulatszá- ma és a beállított hőmér- séklet nem módosítható Fan Ven- tilátor üzem- mód

• a ventilátor fordulatszá- ma módosítható

• a hőmérséklet nem módosítható Timer On Timer O Időzítő üzem- mód

• felhasználó által meghatározott időben be és/vagy készenléti módba kapcsolja a terméket Jelzőlámpák Vezérlő- pult Távirányító Funkció TIMER ON Automatikus bekapcsolás aktiválva TIMER OFF Automatikus kikapcsolás aktiválva Dry Párátlanítási mód- ban működik Fan Ventilátor módban működik auto Auto Automatikus módban működik Cool Hűtés módban működik Egység jelző- lámpa °F °F Egység jelző- lámpa FAN Magas ventilátor- fordulatszám FAN Közepes ventilá- tor-fordulatszám FAN Alacsony ventilá- tor-fordulatszám

FAN Auto Ventilátor fordu- latszáma Auto módba állítva Alvás mód be/ki

Készülék bekapcsolva/ készenlét — Jelátvitel IM_KAC3232_KAC3352_181220_V04_HR.indb 121 20/12/18 4:15 pm122 Magyar A termék a következő környezeti hőmérsékletben használható: Üzemmód Hőmérséklet AUTO auto 17 °C (62 °F) - 35 °C (95 °F) COOL 17 °C (62 °F) - 35 °C (95 °F) DRY 13 °C (55 °F) - 35 °C (95 °F) Figyelmeztetés A fent említett bármely más feltétel és helyszín a termék teljesítményének csökkenését, sérülését és anyagi károkat eredményezhet.

. ábra A hőmérséklet beállítása Nyomja meg többször egymás után a / + vagy / – gombot a 17 °C és 30 °C közötti hőmérséklet-beállítás kiválasztásához.

. ábra A ventilátor-fordulatszám beállítása

• Nyomja meg a ventilátor-fordulatszám FAN gombot a fordulatszám-beállítások közötti váltáshoz.

• A vezérlőpult és a távirányító megfelelő jelzőlámpája mutatja az aktuális beállítást. Megjegyzés: Az automatikus fordulatszám-beállításnak nincs jelzőlámpája.

. ábra Levegőkimenet beállítás A levegőkimenet bármilyen üzemmódban beállítható a kívánt igények kielégítésére.

• Nyomja meg többször az oszcilláció gombot SWING az oszcilláció be vagy kikapcsolásához. A légterelő folyamatosan oszcillálni fog.

• A légterelő egy adott pontban való leállításához nyomja meg újra a SWING gombot. Megjegyzés: Ne mozgassa, nyissa ki vagy zárja el a légterelőt manuálisan. Üzem- mód Alkalmazás Alvó üzem- mód

• 30 perc elteltével a beállított hőmérséklet 1°C-kal nő, és további 30 perc után újra 1 °C-kal nő

• a hőmérséklet a követ- kező 7 órán át ugyanaz marad,és a termék ezután az előzőleg beállított hőmérsékletre áll vissza

• ventilátor vagy párátlaní- tás módban nem elérhető FOLLOW

• Ezt a funkciót csak a távirányítóról lehet bekapcsolni. A távirányító távirányító- termosztátként működik, amely lehetővé teszi a pontos hőmérsékletszabályzást a tartózkodási helyén.

• A Follow Me funkció aktiválásához irányítsa a távirányítót a termék felé, és nyomja meg a Követés gombot.

• A távirányítón megjelenik az aktuális hőmérséklet a tartózkodási helyén. A távirányító ezt a jelet 3 percenként továbbítja a légkondicionálóhoz, míg meg nem nyomja ismét a Follow Me gombot.

• Ha a termék nem kapja meg a Follow Me jelet 7 percen belül, a termék kilép a Follow Me módból. Megjegyzés: Ez a tulajdonság nem érhető el a VENTILÁTOR és SZÁRAZ módban. IM_KAC3232_KAC3352_181220_V04_HR.indb 122 20/12/18 4:15 pm123 Magyar Megjegyzés:

• A módosítási lépésköze 10 óráig 0,5 óra és utána 24 óráig 1 óra.

• Az idő beállításakor a megfelelő jelzőlámpa kigyullad.

• A termék manuális be- vagy készenléti üzemmódba kapcsolása törli az időzítő beállítását.

• Az időzítő beállítások a megfelelő műveletek végrehajtása után elvesznek, és újra be kell állítani az időt. Az időzítő beállítás hiba esetén el fog veszni (lásd a védelem és hibakódok). Egy funkció előreprogramozása A SHORTCUT gomb megnyomásával bármely funkció és hőmérséklet elmenthető és előhívható.

• Válassza ki a kívánt funkciót, pl. a MODE, TEMP / + vagy / – , FAN gombokkal stb.

• Nyomja meg és tartsa lenyomva a SHORTCUT gombot, amíg a kijelző egyszer nem villan a beállítások elmentéséhez.

• Az előre beállított beállítás bármikor és bármely üzemmódban előhívható a SHORTCUT gomb egyszerű megnyomásával.

. ábra Vízlefolyó A víz csak az automatikus AUTO, hűtés COOL és párátlanítás módba DRY kerül összegyűjtésre. Párátlanítási üzemmódban DRY a víz közvetlenül a felső lefolyó kimeneten keresztül kerül leeresztésre, és a lefolyótömlőnek csatlakoztatva kell lennie. A vizet a tömlőn keresztül kell leereszteni egy megfelelő tartályba vagy egy közeli lefolyóba a felső lefolyó kimenet segítségével. Megjegyzés: A KAC3232/ KAC 3352 önpárologtató rendszerrel van ellátva. A kondenzvizet a ké- szülék elpárologtatja és a levegőkimeneten keresztül kifújja.

. ábra Az időzítő beállítása Az időzítő be vagy készenléti módba kapcsolja a terméket a felhasználó által beállított idő leteltekor. Bekapcsoláskor az utolsó üzemmód és beállítás lesz használatban. A beállított időtartamok visszaszámlálása azonnal elkezdődik

• Nyomja meg a terméken az időzítő programozás gombot TIMER vagy a távirányítón az adott TIME ON/ OFF gombot, hogy megadja az időzítő beállítást az auto-be vagy az auto-ki időzítő beállításához. Az egyes beállítások megfelelő jelzőlámpái fognak kigyulladni.

• Nyomja meg a + / – gombokat vagy az adott TIME ON/OFF gombot a távirányítón, ahogy szükséges az idő 0,5 - 24 óra közötti beállításához.

• A beállítás tárolódik a termékben, ha 5 másodpercig semmilyen bevitelre nem kerül sor. Megjegyzés: A jelzőlámpák az időzítő működése alatt világítanak. Példák:

• Ahhoz, hogy a termék 1 óra múlva készenléti üzemmódba kapcsoljon és további 1½ óra múlva bekapcsoljon, állítsa az auto-ki időt 1,0 órára és az auto-be időt 2,5 órára a működés során.

• Ahhoz, hogy a termék 8 óra múlva bekapcsoljon és további 8 óra után készenléti módba kapcsoljon, állítsa az auto- be időt 8,0 órára és az auto-ki időt 16,0 órára a készenléti üzemmód során. IM_KAC3232_KAC3352_181220_V04_HR.indb 123 20/12/18 4:15 pm124 Magyar Figyelmeztetés Kifolyásveszély! Ne hagyja a terméket felügyelet nélkül, ha egy külső tartályba ereszti le a vizet. Ürítse ki gyakran a tartályt, hogy elkerülje a túlfolyást és a víz okozta károsodást. Megjegyzés: Ha a víz nincs leeresztve egy külső tartályba és a felső lefolyó kimenet zárva van az automatikus AUTO vagy hűtés COOL üzemmódban, a víz egy belső tartályba kerül összegyűjtésre, amit megteltekor ki kell üríteni. Ebben az esetben a termék egy hangjelzést bocsát ki, miközben a vezérlőpult kijelzőjén a P1 védelmi kód látható. A hűtési folyamat leáll, amíg a víz nem kerül kiürítésre, és a termék újraindul, miközben a ventilátor továbbra is működik.

• Válassza le a terméket az áramforrásról.

• Helyezze el a terméket, hogy az alsó lefolyó kimenet egy megfelelő tartály vagy lefolyó felé kerüljön.

• Vegye le az alsó lefolyó kimenet fedelét.

• Helyezze fel újra a kimenet fedelét, amikor az összes víz elfolyt.

• Csatlakoztassa a tápkábelt egy megfelelő aljzatba.

• A gép bekapcsolásra kész. Bizonyos körülmények között (pl. magas páratartalom) lehetséges, hogy az önpárologtató rendszer nem képes a víz kezelésére, és túl sok víz gyűlik össze a belső tartályban, amit, ha megtelt, a fent leírtak szerint le kell ereszteni. Tisztítás és karbantartás

. ábra Kapcsolja a terméket készenlét módba, és húzza ki a hálózatból való leválasztáshoz. Megjegyzés: Kéthetente tisztítsa meg a terméket. Tisztítsa meg a termék külső burkolatát semleges tisztítószerbe mártott nedves ruhával. A szárításhoz használjon nem szálasodó törlőkendőt. Ne használjon vegyi, lúgos, súroló vagy egyéb agresszív tisztítószereket, mert káros lehet a felületekre.

. ábra Távolítsa el a légszűrőket. Meleg vízben (40 °C alatt) semleges tisztítószerrel tisztítsa meg a légszűrőket.

. ábra Felhelyezés előtt hagyja alaposan megszáradni.

• Ne nyissa fel a termékházat, és ne helyezzen semmilyen eszközt a szellőzőnyílásokba.

• A termék nem tartalmaz semmilyen a fogyasztó által javítható vagy szervizelhető alkatrészt. Lépjen kapcsolatba egy képzett szakemberrel az átvizsgáláshoz és a szükség szerinti javításhoz. Leselejtezés

. ábra Eresszen le minden vizet a termékből és ventilátor üzemmód Fan segítségével egy száraz, meleg szobában a penészesedés elkerülése érdekében fél napon át szárítsa ki. Kapcsolja a terméket készenléti módba. Húzza ki a terméket a hálózatból, és tekerje a hálózati kábelt a kábeltartó köré. Távolítsa el a kimeneti cső szerelvényt a termékről és a fali csatornából. Zárja be a fali csatornát a dugóval. Takarja le az összes lefolyó kimenetet. Vegyek ki az elemeket a távirányítóból. Zárja be a fali adapter fedelét. Szállítás

. ábra A mozgatás után várjon legalább 2 órát a termék működtetésével, hogy elkerülje a hűtőkör károsodását. Megjegyzés: A termék nehéz. Ezért amikor csak lehetséges, tolja vagy húzza a terméket a görgőkön. Amikor az emelés elkerülhetetlen, a süllyesztett fogantyúkat használja, és két ember emelje fel a terméket. Működés közben ne mozgassa a készüléket. IM_KAC3232_KAC3352_181220_V04_HR.indb 124 20/12/18 4:15 pm125 Magyar Hibaelhárítás Amennyiben üzemeltetés közben bármilyen rendellenességet tapasztal, tekintse át a következő táblázatot. Amennyiben a probléma nem oldódik meg a Megoldás, részben foglaltak elvégzését követően, vegye fel a kapcsolatot a forgalmazóval. Figyelmeztetés Csak a használati utasításban leírt lépéseket hajtsa végre! Minden további vizsgálatot, karbantartást és javítást hivatalos szervizközponttal vagy hasonlóan képzett szakemberrel kell elvégeztetni. Hiba Lehetséges okok Megoldás a termék nem indul be nincs csatlakoztatva az elektromos hálózathoz csatlakoztassa az elektromos hálózathoz a tápkábel vagy dugasz hibás ellenőriztesse egy szakemberrel más elektromos meghibásodás a terméken ellenőriztesse egy szakemberrel hiba történt lásd a védelmi és hibakódokat távirányító meghibásodás lásd lent a távirányító nem működik az elemek lemerültek cserélje ki az elemeket a termék működési tartományon kívül van vagy a jeleket egy akadály megzavarja vigye közelebb a távirányítót, és távolítsa el az akadályokat más elektromos meghibásodás a távirányítón ellenőriztesse egy szakemberrel az időzítő nem működik valószínűtlen, ellentmondásos vagy rossz időbeállítás ellenőrizze az időzítő beállítását nem kielégítő hűtés a közeli hőforrás akadályozza a hűtési folyamatot helyezze át a terméket vagy távolítsa el a hőforrást a szellőzés elégtelen biztosítsa a termék körüli hézagot nyitott ablak(ok) vagy ajtó(k) a szobában zárja be az ablako (ka)t/ajtó (ka)t a kimeneti cső nem megfelelően van csatlakoztatva vagy eltömődött csatlakoztassa megfelelően vagy ellenőrizze és szüntesse meg az eltömődést légszűrő(k) eltömődött tisztítsa ki a légszűrő(ke)t a hőmérséklet túl magasra van állítva állítsa be a hőmérséklet-szabályozót zaj a termék nincs vízszintben állítsa vízszintbe a terméket a termék akadállyal érintkezik távolítsa el az akadályt IM_KAC3232_KAC3352_181220_V04_HR.indb 125 20/12/18 4:15 pm126 Magyar Megjegyzés: A termék működése közben vízmorajlás hallható. Ez a hűtőközeg áramlásának normális hangja. Védelmi és hibakódok Kód Ok Megoldás

belső víztartály megtelt eressze le az alsó lefolyó kimeneten keresztül

szoba kapcsolja a terméket készenléti módba, húzza ki, majd csatlakoztassa újra

párologtató hőmérséklet- érzékelő hiba vezérlőpult kapcsolja a terméket készenléti módba, húzza ki, majd csatlakoztassa újra

kommunikációs hiba kapcsolja a terméket készenléti módba, húzza ki, majd csatlakoztassa újra Megjegyzés: Forduljon a szervizhez, ha a hibák újra előfordulnak. Információs követelmények Termékleírás Helyi légkondicionálók

1/1 Ez a termékinformáció a légkondicionálók és kényelmi célú ventilátorok környezetbarát kialakításával kapcsolatban az Európai Parlament és a Tanács 2009/125/EK számú irányelvének bevezetéséről szóló (EU) 206/2012 számú Bizottsági rendelet I. függelékének 3 (d) pontjában foglaltakkal összhangban készült. Model azonosító KAC 3232/ KAC 3232 CH Szimbólum Érték Egység Mért hűtőteljesítmény P rated (hűtés) 2,7 kW Mért fűtőteljesítmény P rated (fűtés) n/a kW Hűtéshez tartozó mért bemeneti elektromos teljesítmény P EER 0,97 kW Fűtéshez tartozó mért bemeneti elektromos teljesítmény P COP n/a kW Mért hűtési jóságfok EER

2,8 --- Mért fűtési jóságfok COP

n/a --- Energiafogyasztás kikapcsolt termosztátú üzemmódban P

1,0 W Energiafogyasztás készenléti üzemmódban P

0,5 W Az kétcsöves készülékek villamosenergia fogyasztása (hűtés)

(hűtés) n/a kWh/a Az kétcsöves készülékek villamosenergia fogyasztása (fűtés)

(fűtés) n/a kWh/a Az egycsöves készülékek villamosenergia fogyasztása (hűtés)

(hűtés) 1,0 kWh/h Az egycsöves készülékek villamosenergia fogyasztása (fűtés)

(fűtés) n/a kWh/h Hangteljesítményszint L

62 dB(A) Globális felmelegedési potenciál GWP 3 kg CO

eq. Kapcsolatfelvételi adatok a további információkért Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany IM_KAC3232_KAC3352_181220_V04_HR.indb 127 20/12/18 4:15 pm128 Magyar EU terméklap

KAC 3352/ KAC 3352 CH

1/1 Ez a termékinformáció a légkondicionálók és kényelmi célú ventilátorok környezetbarát kialakításával kapcsolatban az Európai Parlament és a Tanács 2009/125/EK számú irányelvének bevezetéséről szóló (EU) 206/2012 számú Bizottsági rendelet I. függelékének 3 (d) pontjában foglaltakkal összhangban készült. Model azonosító KAC 3352/ KAC 3352 CH Szimbólum Érték Egység Mért hűtőteljesítmény P rated (hűtés) 3,5 kW Mért fűtőteljesítmény P rated (fűtés) n/a kW Hűtéshez tartozó mért bemeneti elektromos teljesítmény P EER 1,35 kW Fűtéshez tartozó mért bemeneti elektromos teljesítmény P COP n/a kW Mért hűtési jóságfok EER

2,6 --- Mért fűtési jóságfok COP

n/a --- Energiafogyasztás kikapcsolt termosztátú üzemmódban P

1,0 W Energiafogyasztás készenléti üzemmódban P

0,5 W Az kétcsöves készülékek villamosenergia fogyasztása (hűtés)

(hűtés) n/a kWh/a Az kétcsöves készülékek villamosenergia fogyasztása (fűtés)

(fűtés) n/a kWh/a Az egycsöves készülékek villamosenergia fogyasztása (hűtés)

(hűtés) 1,4 kWh/h Az egycsöves készülékek villamosenergia fogyasztása (fűtés)

(fűtés) n/a kWh/h Hangteljesítményszint L

63 dB(A) Globális felmelegedési potenciál GWP 3 kg CO

eq. Kapcsolatfelvételi adatok a további információkért Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany IM_KAC3232_KAC3352_181220_V04_HR.indb 128 20/12/18 4:15 pm129 Magyar A névleges hűtési kapacitás a következő feltételek mellet volt mérve: Hűtés Beltér 35 °C (DB) 24 °C (WB) Megjegyzés:

• Ez a termék fluort nem tartalmazó, üvegház-hatású gázt tartalmaz (légmentesen lezárva), ami veszélyes a környezetre, és a légkörbe kerülve hozzájárul a globális felmelegedéshez.

• Hűtőközeg típusa: R290

• Globális felmelegedési potenciál (GWP): 3

• A hűtőközeg szivárgása hozzájárul az éghajlatváltozáshoz. Az alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járul hozzá a globális felmelegedéshez, mint a magasabb GWP-jű hűtőközeg, ha a légkörbe szivárog.

• Ez a termék 3 GWP-nek megfelelő hűtőfolyadékot tartalmaz. Ez azt jelenti, hogy ha 1 kg ilyen hűtőközeg szivárogna a légkörbe, akkor a globális felmelegedésre való hatása 3-szor nagyobb, mint 1 kg CO

hatása 100 év alatt. Soha ne próbálkozzon beavatkozni a hűtőközeg-körbe, vagy szétszerelni a terméket egyedül, és mindig kérjen fel egy szakembert.

• Standard teszteredmények alapján energiafogyasztás 60 percenként 1,0kWh (KAC 3232 / KAC 3232 CH)/ 1,4 kWh (KAC 3352 / KAC 3352 CH) Az aktuális energiafogyasztás a készülék használati módjától és az elhelyezésétől függ. Kapcsolási rajz Lásd a mellékletet. IM_KAC3232_KAC3352_181220_V04_HR.indb 129 20/12/18 4:15 pmNederlands
