MANUAL DE UTILIZADOR GCRT 7530 EINHELL

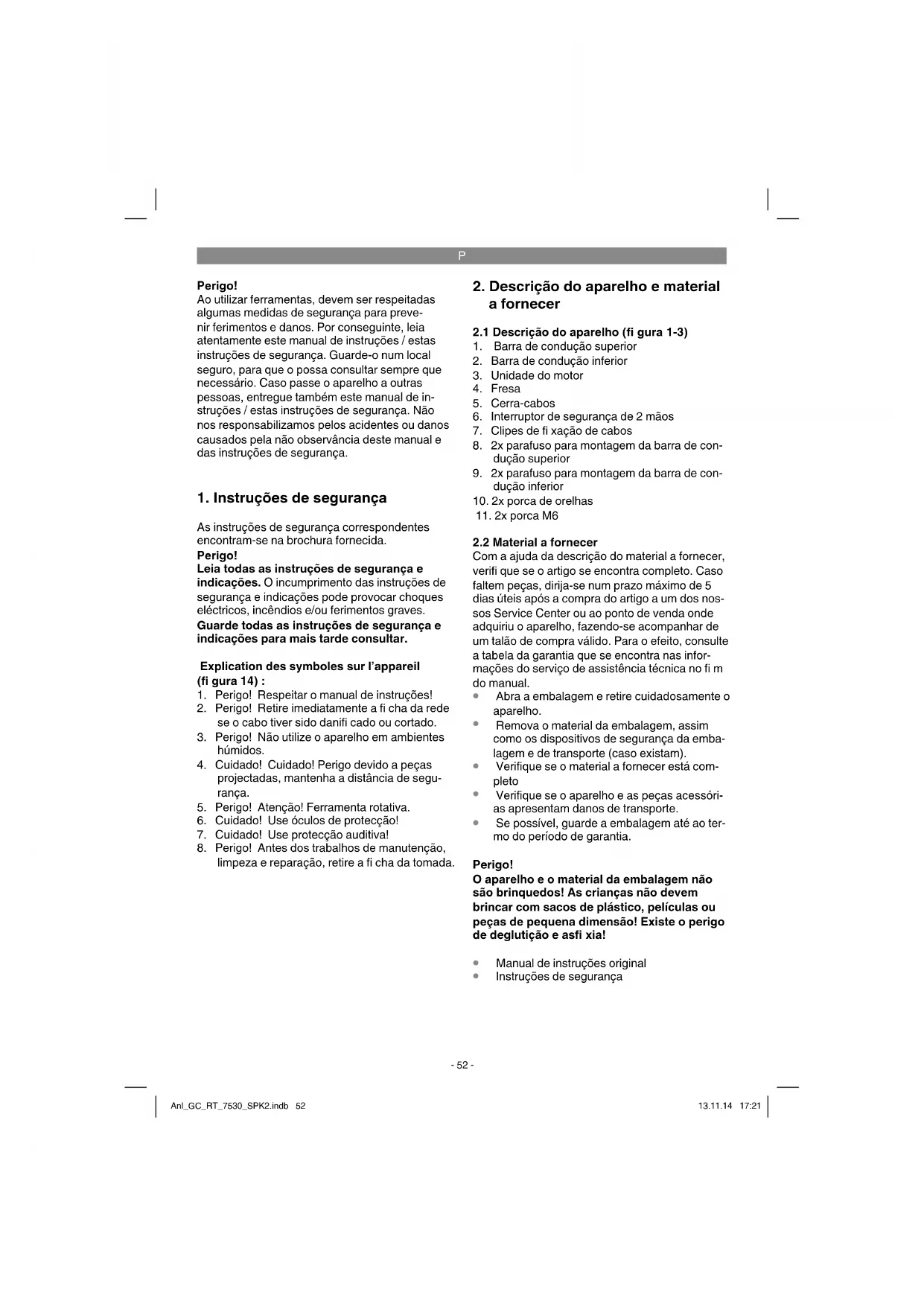

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar. Explication des symboles sur l’appareil (fi gura 14) :

1. Perigo! Respeitar o manual de instruções!

3. Perigo! Não utilize o aparelho em ambientes

4. Cuidado! Cuidado! Perigo devido a peças

projectadas, mantenha a distância de segu- rança.

5. Perigo! Atenção! Ferramenta rotativa.

6. Cuidado! Use óculos de protecção!

7. Cuidado! Use protecção auditiva!

8. Perigo! Antes dos trabalhos de manutenção,

limpeza e reparação, retire a fi cha da tomada.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1-3)

1. Barra de condução superior

2. Barra de condução inferior

6. Interruptor de segurança de 2 mãos

7. Clipes de fi xação de cabos

8. 2x parafuso para montagem da barra de con-

9. 2x parafuso para montagem da barra de con-

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Manual de instruções original

3. Utilização adequada

O aparelho é adequado para lavrar a terra (p. ex. canteiros de jardim). Respeite criteriosamente as restrições nas instruções de segurança. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis. A observância do manual de utilização do fab- ricante juntamente fornecido é uma condição fundamental para uma utilização adequada do aparelho. O manual de instruções inclui também as condições de funcionamento, manutenção e reparação. Por motivos de segurança o aparelho não deve ser utilizado como unidade de accionamento para outras ferramentas de trabalho ou jogos de ferramentas, seja de que tipo for.

• Tensão de rede: p. 230
• V ~ 50Hz Potência absorvida: p. 750
• W Largura de trabalho: p. 30
• cm Ø da enxada: p. 22
• cm Rotações em vazio: p. 400
• r.p.m. N.º de lâminas: unid. Perigo! Ruído e vibração Nível de pressão acústica L p. 4

............................................. 2,5 dB Nível de potência acústica L

..........................................1,37 dB Use uma protecção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 786. Valor de emissão de vibração a

O valor de emissão de vibração indicado foi me- dido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da fer- ramenta eléctrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado. O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta eléctrica. O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada. Anl_GC_RT_7530_SPK2.indb 53Anl_GC_RT_7530_SPK2.indb 53 13.11.14 17:2113.11.14 17:21P

5. Antes da colocação em

funcionamento Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede. Aviso! Retire sempre a fi cha de alimentação da cor- rente eléctrica antes de efectuar ajustes no aparelho. Montagem (fi g. 4-11)

Coloque a unidade do motor e as barras de condução sequencialmente sobre o chão (fig. 4).

Atenção! Não se esqueça de empurrar o cerra-cabos (fig. 6/pos. 5) sobre a barra de condução inferior.

Empurre a barra de condução inferior sobre os suportes da barra de condução e aparafu- se um ao outro (fig. 5).

Una agora a barra de condução superior à inferior com parafusos (fig. 6).

Monte o interruptor de segurança de coman- do a duas mãos, tal como mostrado na fig. 7-10.

Fixe o cabo com os clipes para fixação de cabos fornecidos (fig. 11/7) Ligação eléctrica O aparelho pode ser conectado a qualquer toma- da (com 230 Volt de corrente alternada). Todavia, apenas é permitida uma tomada de segurança tipo Schuko, devidamente protegida com um dis- juntor de 16A. Para além disso, tem de estar equi- pado com um interruptor de corrente diferencial residual (RCD) com um máx. de 30 mA! Cabo de ligação do aparelho Utilize apenas cabos de ligação do aparelho que não estejam danifi cados. O cabo de ligação do aparelho não pode ter uma extensão maior que a indicada (máx. 50m), caso contrário o rendimento do motor eléctrico diminui. O cabo de ligação do aparelho tem que possuir uma secção transversal de 3 x 1,5mm

. É frequente surgirem falhas de isolamento nos cabos de ligação. As causas estão relacionadas com:

fissuras devido ao envelhecimento do isola- mento

vincos no cabo resultantes da fixação ou da distribuição inadequadas do cabo de ligação do aparelho Frequentemente os cabos danifi cados continuam a ser utilizados, apesar de porem a vida em risco devido às falhas de isolamento. O cabo, a fi cha eléctrica e as tomadas de acoplamento devem cumprir os seguintes requisitos técnicos. Os cabos de ligação para escarifi cadores devem possuir isolamento de borracha. Os cabos de ligação do aparelho devem corre- sponder no mínimo ao tipo H05RN-F e possuir cabo de terra. A impressão da denominação do modelo no cabo de ligação do aparelho é obri- gatória. Compre apenas cabos de ligação com identifi cação! As fi chas eléctricas e as tomadas de acoplamento aos cabos de ligação do aparel- ho devem ser de borracha e protegidas contra a projecção de água. Os cabos de ligação do apa- relho não podem ter uma extensão maior do que a indicada. Cabos de ligação mais compridos requerem uma maior secção transversal do cabo. Deve verifi car regularmente os cabos de ligação quanto a eventuais danos. Certifi que-se de que os cabos eléctricos estão sem corrente antes de iniciar a verifi cação. Desenrole totalmente o cabo de ligação. Verifi que se existem vincos nas entra- das dos cabos de ligação, nas fi chas eléctricas e nas tomadas de acoplamento.

6.1 Colocação em funcionamento

Ligue o cabo de ligação do aparelho à fi cha (fi g. 12/ pos. A) e fi xe-o com o cerra-cabos (fi g. 12/ pos. 5). Atenção! Para evitar uma ligação inadvertida do aparelho, a barra de condução está equipada com um interruptor de comando a duas mãos (fi g. 13/pos. A) que tem de ser premido antes de se poder pressionar a alavanca (fi g 13/pos. B). Se soltar a alavanca o aparelho desliga-se. Repita várias vezes este procedimento para ter a certeza de que o seu aparelho funciona correcta- mente. Antes de efectuar trabalhos de reparação ou manutenção, certifi que-se de que a fresa não está a girar e de que o aparelho não está ligado à rede. A distância de segurança pré-determinada pela barra de guia entre o aparelho e o utilizador tem de ser respeitada. Preste uma atenção especial ao alterar a direcção junto a taludes e declives. Certifi que-se de que está numa posição segura, use calçado antiderrapante, maleável e calças Anl_GC_RT_7530_SPK2.indb 54Anl_GC_RT_7530_SPK2.indb 54 13.11.14 17:2113.11.14 17:21P

compridas. Trabalhe sempre em sentido transver- sal ao declive. Muito cuidado ao recuar e ao puxar o aparelho, perigo de tropeçar!

6.2 Indicações para um trabalho adequado

Coloque o aparelho na superfície a ser trabalha- da e segure fi rmemente na barra de condução antes de ligar o aparelho. Conduza a fresa sobre a superfície a ser trabal- hada. Conduza o aparelho tanto quanto possível em linhas rectas para conseguir uma superfície tra- balhada uniforme. As linhas devem sobrepor-se sempre em alguns centímetros, para eliminar eventuais marcas. Desligue o motor oportuna- mente quando chegar ao fi m do trabalho na superfície. Quando o aparelho for levantado (p.ex. para mudar de direcção) o motor tem de estar desligado. Mantenha a parte inferior do aparelho limpa e re- mova os detritos terrestres. Os detritos difi cultam o arranque e a profundidade do trabalho. Nos declives, efectue o trabalho no sentido transversal ao declive. Desligue o motor antes de realizar qualquer controlo da fresa e retire o cabo eléctrico. Atenção! A fresa ainda continua a girar durante alguns segundos depois de ter desligado o motor. Nunca a tente parar. Caso a fresa embata num objecto, desligue o aparelho e espere até que a fresa pare totalmente. Em seguida, verifi que o estado da fre- sa. Caso esteja danifi cada deve ser substituída. O cabo de ligação a utilizar deve ser colocado enrolado à frente da tomada sobre o chão. O trabalho deve ser efectuado longe da tomada ou do cabo e deve certifi car-se de que o cabo de ligação se encontra sempre na superfície já trabalhada, para que a fresa não passe por cima do cabo.

7. Substituição do cabo de ligação à

rede Perigo! Para evitar perigos, sempre que o cabo de li- gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

8. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Os trabalhos de manutenção e de limpeza, bem como a desmontagem dos dispositivos de pro- tecção só podem ser efectuados com o motor parado e com a fi cha desconectada da rede.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

8.2 Substituição da fresa

Por motivos de segurança, aconselhamos que a substituição da fresa seja feita por um técnico au- torizado (ver endereço no certifi cado da garantia). Atenção! Use luvas de trabalho! Utilize apenas peças sobressalentes de origem, caso contrário não se poderá garantir a funciona- lidade e a segurança do aparelho.

Certifi que-se de que todos os elementos de fi xação (parafusos, porcas etc.) estão bem apertados de modo a poder trabalhar em segu- rança com o aparelho. Guarde o aparelho num local seco. Para alcançar uma vida útil longa deve limpar e de seguida lub- rifi car todas as peças de metal. Se possível limpe as peças de plástico do aparelho com escovas ou panos. Não utilize solventes para remover a sujidade. No fi nal da época deve efectuar um controlo geral do aparelho e remover todos os resíduos existentes. Verifi que o estado do aparelho antes do início de cada época. Em caso de reparação dirija-se ao nosso posto de assistência técnica (ver endereço Anl_GC_RT_7530_SPK2.indb 55Anl_GC_RT_7530_SPK2.indb 55 13.11.14 17:2113.11.14 17:21P

8.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_GC_RT_7530_SPK2.indb 56Anl_GC_RT_7530_SPK2.indb 56 13.11.14 17:2113.11.14 17:21P

11. Plano de localização de falhas

Falha Causas possíveis Eliminação O motor não ar- ranca - Ficha sem corrente eléctrica - Cabo com anomalia - Bloco interruptor + fi cha com ano- malia - Ligações ao motor ou ao capacitor estão soltas - Profundidade de trabalho demasia- do grande - Verifi car cabo e fusível - Verifi car - Pela ofi cina de assistência técnica - Pela ofi cina de assistência técnica - Reduzir a profundidade de trabalho Potência do motor diminui - Solo muito duro - Lâmina demasiado gasta - Corrigir a profundidade de trabalho - Substituir a fresa Nota importante! O motor está protegido com um disjuntor térmico, que desliga em caso de sobrecarga, voltando a ligar automaticamente após uma curta fase de arrefecimento! Anl_GC_RT_7530_SPK2.indb 57Anl_GC_RT_7530_SPK2.indb 57 13.11.14 17:2113.11.14 17:21P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_GC_RT_7530_SPK2.indb 58Anl_GC_RT_7530_SPK2.indb 58 13.11.14 17:2113.11.14 17:21P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Escovas de carvão, fresa Consumíveis/peças consumíveis* Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_GC_RT_7530_SPK2.indb 59Anl_GC_RT_7530_SPK2.indb 59 13.11.14 17:2113.11.14 17:21P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afectam

os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências do aparelho decorrentes de erros de

material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Se o defeito do

aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_GC_RT_7530_SPK2.indb 60Anl_GC_RT_7530_SPK2.indb 60 13.11.14 17:2113.11.14 17:21Liu/Product-ManagementWeichselgartner/General-Manager
