Tipo de producto	Motocultor eléctrico
Marca	Einhell
Modelo	GCRT 7530
Tensión de red	230 V ~ 50 Hz
Potencia absorbida	750 W
Ancho de trabajo	30 cm
Profundidad de trabajo	22 cm
Velocidad de rotación en vacío	400 tr/min
Número de cuchillas	4 piezas
Nivel de presión acústica LpA	78,4 dB(A)
Nivel de potencia acústica LWA	91,93 dB(A)
Valor de emisión de vibración	≤ 2,5 m/s²
Alimentación	Red eléctrica (230 V)
Funciones principales	Arar, airear el suelo de los parterres
Mantenimiento y limpieza	Limpiar después de cada uso con un paño húmedo y jabón; engrasar las piezas metálicas; almacenar en un lugar seco y protegido de heladas
Seguridad	Interruptores de dos manos; protección contra arranques accidentales; desconectar antes de cualquier mantenimiento
Piezas de repuesto y reparabilidad	Cuchillas trituradoras, escobillas de carbón, fresas; reparación por servicio técnico autorizado
Garantía	24 meses

Preguntas frecuentes - GCRT 7530 EINHELL

¿Cuál es el tipo de este aparato?

Se trata de un motocultor eléctrico (cultivador) destinado a remover la tierra de los parterres.

¿Cómo montar el manillar?

Coloque la unidad del motor y el manillar en el suelo. Deslice el descargador de cable sobre el manillar inferior, atornille el manillar inferior al soporte, luego ensamble el manillar superior. Monte los interruptores de seguridad de dos manos y fije el cable con la pinza proporcionada.

¿Cuáles son las precauciones de seguridad esenciales?

Use gafas y protección auditiva. No trabaje en un ambiente húmedo. Desconecte el aparato antes de cualquier limpieza o mantenimiento. Las cuchillas continúan girando después de apagar el motor: espere a que se detengan por completo.

¿Cómo encender el aparato?

Conecte el cable de alimentación. Presione el interruptor de dos posiciones en el manillar, luego accione la palanca de control. El aparato se detiene tan pronto como suelta la palanca.

¿Cuál es la potencia y el ancho de trabajo?

La potencia es de 750 W y el ancho de trabajo de 30 cm. La profundidad máxima de trabajo es de 22 cm.

¿Cómo mantener el aparato?

Límpielo después de cada uso con un paño húmedo y un poco de jabón. No use disolventes. Engrase las piezas metálicas. Almacénelo en un lugar seco, protegido de heladas, entre 5 y 30 °C.

¿Qué hacer si el motor no arranca?

Verifique el cable y el fusible. Asegúrese de que el enchufe esté bien conectado. Si el problema persiste, contacte al servicio técnico. Una profundidad de trabajo demasiado grande también puede bloquear el motor.

¿Cómo reemplazar las cuchillas trituradoras?

Por razones de seguridad, confíe el reemplazo a un especialista autorizado. Use solo piezas de repuesto originales.

¿Qué tipo de cable de extensión usar?

Use un cable de tipo H05RN-F, sección 3 x 1,5 mm², longitud máxima 50 m. Debe ser de caucho y protegido contra salpicaduras.

¿Cómo desechar el aparato?

No deseche el aparato en la basura doméstica. Deposite en un centro de recogida adecuado para reciclaje de acuerdo con la directiva 2012/19/CE.

MANUAL DE USUARIO GCRT 7530 EINHELL

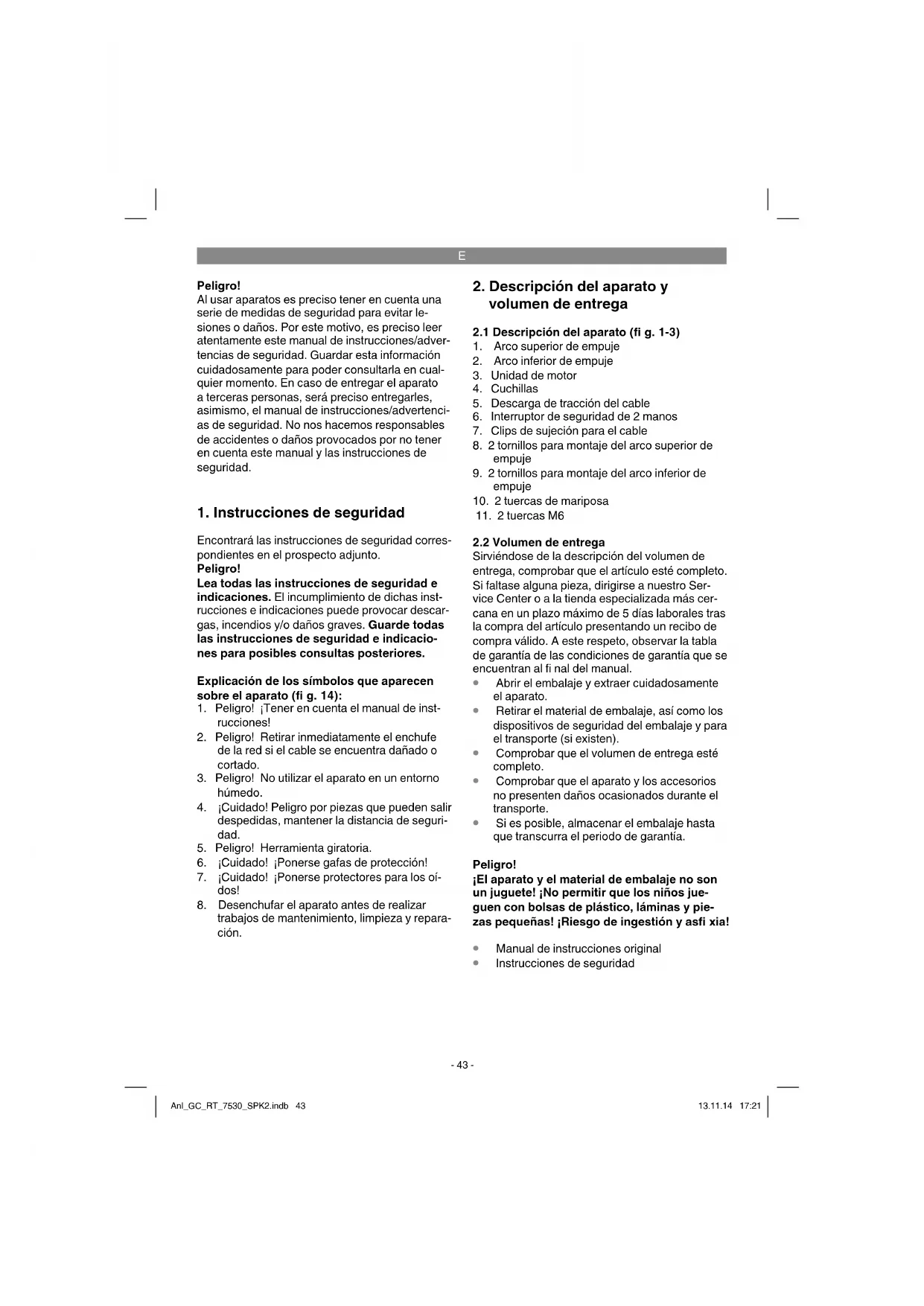

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

¡Peligro!

Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas instrucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Explicación de los símbolos que aparecen sobre el aparato (fig. 14):

1. ¡Peligro! ¡Tener en cuenta el manual de instrucciones!
2. ¡Peligro! Retirar inmediatamente el enchufe de la red si el cable está dañado o cortado.
3. ¡Peligro! No utilizar el aparato en un entorno húmedo.
4. ¡Cuidado! Peligro por piezas que pueden salir despedidas, mantener la distancia de seguridad.
5. ¡Peligro! Herramienta giratoria.
6. ¡Cuidado! ¡Ponerse gafas de protección!
7. ¡Cuidado! ¡Ponerse protectores para los oídos!
8. Desenchufar el aparato antes de realizar trabajos de mantenimiento, limpieza y reparación.

2. Descripción del aparato y volumen de entrega

2.1 Descripción del aparato (fig. 1-3)

1. Arco superior de empuje
2. Arco inferior de empuje
3. Unidad de motor
4. Cuchillas
5. Descarga de tracción del cable
6. Interruptor de seguridad de 2 manos
7. Clips de sujeción para el cable
8. 2 tornillos para montaje del arco superior de empuje
9. 2 tornillos para montaje del arco inferior de empuje
10. 2 tuercas de mariposa
11. 2 tuercas M6

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo está completo. Si faltase una pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra. A este respecto, observar la tabla de garantía de las condiciones de garantía que se encontrarán al final del manual.

• Abrir el embalaje y extraer cuidadosamente el aparato.
• Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).
• Comprobar que el volumen de entrega está completo.
• Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.
• Si es posible, almacenar el embalaje hasta que transcurra el período de garantía.

¡Peligro!

¡El aparato y el material de embalaje no son un juguete! No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas. ¡Riesgo de ingestión y asfixia!

• Manual de instrucciones original
• Instrucciones de seguridad

E

3. Uso adecuado

El aparato ha sido concebido para cavar la tierra (p. ej., bancales de jardín). Es preciso observar las restricciones indicadas en las advertencias de seguridad.

Utilizar la máquina solo en los casos que se indiquen explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

La observancia de las instrucciones de uso especificadas por el fabricante constituye un requisito indispensable para manejar el aparato de forma adecuada. Este manual contiene también instrucciones de uso, mantenimiento y de cuidado.

Por motivos de seguridad, el aparato no puede ser utilizado como unidad motriz para otras herramientas o juegos de herramientas de cualquier otro tipo.

Tensión de red: 230 V ~ 50 Hz Consumo: 750 W

Ancho de trabajo: 30 cm Cavar Ø: 22 cm

Velocidad en vacío: 400 r.p.m. Núm. de cuchillas: 4 unidas

¡Peligro!

Ruido y vibración

Nivel de presión acústica LpA 78,4 dB(A) Imprecisión K 2,5 dB

Nivel de potencia acústica LWA 91,93 dB(A) Imprecisión KWA 1,37 dB

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para el oído.

Los valores totales de vibración (suma de vectores en las tres direcciones) se determinaron conforme a la norma EN 786.

Valor de emisión de vibraciones ah ≤ 2,5 m/s² Imprecisión K = 1,5 m/s²

El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excepcionales, variar o superar el valor indicado dependiendo de las circunstancias en las que se utilice la herramienta eléctrica.

El valor de emisión de vibraciones indicado puede utilizarse para comparar la herramienta con otras.

El valor de emisión de vibraciones indicado también puede usarse para una valoración preliminar de los riesgos.

¡Reducir la emisión de ruido y las vibraciones al mínimo!

• Emplear sólo aparatos en perfecto estado. Realizar el mantenimiento del aparato y limpiarlo con regularidad. Adaptar el modo de trabajo al aparato. No sobrecargar el aparato. En caso necesario, hacer que se compruebe el aparato.
• Apagar el aparato cuando no se esté utilizando. Llevar guantes.

¡Cuidado!

Riesgos residuales

Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta electrónica, pueden presentarse los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utilice una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibraciones de las manos y los brazos si el aparato se utiliza durante un largo periodo de tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identificación coincidan con los datos de la red eléctrica.

¡Aviso!

Desenchufar el aparato antes de realizar ajustes.

Montaje (fig. 4-11)

• Depositar en el suelo la unidad de motor y detrás el arco de empuje (fig. 4).
• ¡Atención! No olvidarse de introducir la descarga de tracción del cable (fig. 6/pos. 5) en el arco de empuje inferior.
• Encajar el arco de empuje inferior en el soporte del arco de empuje y atornillarlos (fig. 5).
• A continuación, atornillar el arco de empuje superior con el inferior (fig. 6). Montar el interruptor de seguridad de 2 manos según se indica en la fig. 7-10. Fijar el cable con los clips de sujeción para el cable suministrados (fig. 11/7).

Toma de corriente

El aparato se puede conectar a cualquier toma de corriente (con corriente alterna de 230 V). Sin embargo, solo está permitido el uso de una toma de corriente tipo Schuko, protegida por un fusible de 16 A. Además, se debe conectar previamente un dispositivo de protección diferencial (RCD) con máx. 30 mA.

Cable de conexión del equipo

Utilizar únicamente cables de conexión que no presenten daños. El cable de conexión no puede tener una longitud superior a 50 m, puesto que de lo contrario disminuiría la potencia del motor eléctrico. El cable de conexión debe tener un diámetro de 3 × 1,5 mm². Los cables de conexión de los aparatos presentan con frecuencia daños en el aislamiento.

Causas de ello son, entre otras:

Grietas de envejecimiento del aislante. Doblamientos por fijación inadecuada o por la guía del cable.

En ocasiones, dichos cables deteriorados se siguen utilizando a pesar de que, debido a los daños en el aislamiento, pueden causar accidentes fatales. Los cables, enchufes y tomas de corriente deben cumplir los requisitos listados a

continuación. Los cables para conectar el aparato deben estar aislados con goma.

Los cables deben ser como mínimo del tipo H05RN-F y de 3 hilos. Una etiqueta con las características del aparato debe figurar en el cable. Comprar únicamente cables identificados correctamente. Los enchufes y tomas de corriente deben ser de goma y estar protegidos a prueba de salpicaduras. Los cables no deben superar una longitud determinada. Los cables largos deben tener una sección mayor. Se debe comprobar de forma regular que los cables de conexión y alargaderas no presenten deterioros. No olvidar desenchufarlo a la hora de hacer la comprobación. Desenrollar el cable por completo. Comprobar también que las entradas de cable en el aparato, el enchufe y la toma no estén dobladas.

6. Manejo

6.1 Puesta en marcha

Enchufar el aparato (fig. 12/pos. A) y proteger el cable de conexión con el mecanismo de alivio de la tracción (fig. 12/pos. 5).

¡Atención! Para evitar que el aparato se conecte involuntariamente, el arco de empuje está equipado con un interruptor de dos puntos (fig. 13/pos. A), que hay que pulsar antes de tirar de la palanca de mando (fig. 13/pos. B). Al soltar la palanca de mando, se desconecta el aparato. Repetir este proceso un par de veces para comprobar que el aparato funciona correctamente. Antes de efectuar problemas de reparación o mantenimiento en el equipo, comprobar que las cuchillas no giran y que el aparato está desenchufado. Es necesario tener siempre la distancia de seguridad establecida por el mango entre el aparato y el operario. Se aconseja ser especialmente cuidadoso a la hora de mover el sentido de la marcha en zanjas y pendientes. Es preciso asegurarse de que se mantiene una posición segura, de que se lleva calzado de suela antideslizante, con buenas propiedades adherentes y pantalones largos. Trabajar siempre en sentido transversal a la pendiente. Poner especial cuidado al andar hacia atrás y al tirar del aparato, ¡peligro de tropezar!

6.2 Instrucciones para trabajo de forma adecuada

Colocar el aparato al comienzo de la superficie que se desea trabajar y sujetar bien el arco de empuje antes de conectar el aparato. Empujar la motoazada por la superficie a trabajar.

Para encontrar trabajo bien el suelo, empujar el aparato en trayectos lo más rectos posible. Dichos recorridos deben superponerse entre sí algunos centímetros para que no quede ninguna banda de césped sin trabajar.

Desconectar el motor en el momento indicado al llegar al final de la superficie que se desea trabajar. Si se desea levantar el aparato (p. ej., para cambiar de dirección) se tiene que desconectar el motor.

Mantener limpia la parte inferior del aparato, eliminando totalmente los residuos de tierra acumulados. Las acumulaciones dificultan el proceso de arranque y perjudican la profundidad de trabajo. En pendientes, la dirección de trabajo debe ser siempre transversal a la pendiente. Antes de realizar cualquier control en las cuchillas, desconectar el motor y desenchufar el aparato.

¡Atención!

Una vez desconectado el motor, las cuchillas siguen girando durante algunos segundos. No intentar nunca parar las cuchillas. Si las cuchillas en movimiento topan con un objeto, desconectar el aparato y esperar hasta que las cuchillas se paren completamente. Seguidamente, controlar el estado de las cuchillas. En caso de que presenten daños es necesario cambiarlas.

Colocar el cable de conexión utilizado en forma de lazo en el suelo delante de la toma de corriente realizada. Trabajar alejándose de la toma de corriente y del cable, procurando que el cable quede siempre sobre el suelo ya trabajado para que las cuchillas no puedan pasar en ningún momento por encima del cable.

7. Cambio del cable de conexión a la red eléctrica

¡Peligro!

Cuando el cable de conexión a la red de este aparato está dañado, debe ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona igualmente cualificada para ello, evitando así cualquier peligro.

8. Mantenimiento, limpieza y pedido de piezas de repuesto

¡Peligro!

Los problemas de mantenimiento y de limpieza en el aparato, así como la extracción de los dispositivos de protección, deben efectuarse únicamente una vez parado el motor y desenchufado el aparato.

8.1 Limpieza

• Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.
• Se recomienda limpiar el aparato tras cada uso.
• Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón suave. No utilizar productos de limpieza o disolventes, ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico, existirá mayor riesgo de una descarga eléctrica.

8.2 Cambiar las cuchillas

Por motivos de seguridad, se recomienda que un especialista autorizado se encargue de cambiar las cuchillas (ver dirección en certificado de garantía).

¡Atención!

¡Ponerse guantes de trabajo! Emplear únicamente piezas de repuesto originales; de no ser así, no se garantiza el correcto funcionamiento ni la calidad del aparato.

8.3 Mantenimiento

Asegurarse de que todos los elementos de fijación (tornillos, roscas, etc.) estén bien apretados; solo así se trabajará de forma segura con el aparato. Guardar el aparato en un recinto seco. Para prolongar la vida útil de las piezas de metal, limpiarlas y lubricarlas. Limpiar las piezas de plástico, a ser posible, con un cepillo o un paño. No emplear ningún tipo de disolvente o agua para eliminar la suciedad acumulada. Cuando no se necesite usar más el aparato, es preciso someterlo a un control completo, eliminando todos aquellos residuos acumulados que se encuentren. Comprobar el estado del aparato antes del inicio de cada temporada. Para reparaciones,

ponerse en contacto con el servicio técnico (véase dirección en certificado de garantía).

8.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

• Tipo de aparato, No. de artículo del aparato, No. de identidad del aparato, No. del recambio de la pieza necesaria.

Encontrará los precios y la información actual en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad colectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

10. Almacenamiento

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encontrará entre los 5 y 30 °C. Guardar la herramienta eléctrica en su embalaje original.

11. Plan para localización de fallos

Fallo Posibles causas Solución
El motor no arranca	- Enchufe sin corriente - Cable defectuoso - Combinación interruptor-enchufe defectuosa - Se han soltado las conexiones en el motor o condensador - Demasiada profundidad de trabajo	- Comprobar el cable y fusible - Comprobar - mediante taller de servicios técnico - mediante el taller de servicios专业技术e - Reducir la profundidad de trabajo
La potencia del motor se debilita	- Suelo demasiado duro - Cuchilla muy gastada	- Corregir la profundidad de trabajo - Cambiar las cucillas

¡Aviso importante! El motor tiene un guardamotor que desconecta, en caso de sobrecarga y, tras una breve pausa de enfriamiento, vuelve a conectarlo de forma automática.

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recogerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:

El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañen a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modificaciones técnicas.

Información de servicios

En todos los países mencionados en el certificado de garantía, disponible de distribuidores competentes cuyos datos de contacto podrán consultar en dicho certificado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio, como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso, o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo
Piezas de desgaste* Escobillas de carbón, cuchillas
Material de consumo/Piezas de consumo*
Falta de piezas

*no tiene por qué estar incluido en el volumen de entrega!

En caso de deficiencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio? ¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)? ¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

Describa ese fallo en el funcionamiento.

Certificado de garantía

Estimado cliente:

Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente. En tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer valido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regularán las prestaciones de la garantía adicionales. Las prestaciones de garantía que le corresponden conforme a la ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La prestación de garantía se extiende exclusivamente a defectos que se pueda demostrar que han sido ocasionados por fallos de material o de producción y está limitada, según nosotros mismos decidamos, a la reparación de los mismos o al cambio del aparato.

Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato bajo el período de garantía en zonas industriales, comerciales o talleres, así como en actividades similares.

3. Nuestra garantía no cubre:

• Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguimiento, o por la exposición del aparato a condiciones anómalas del entorno, o por la falta de cuidado o mantenimiento.
• Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o influencias externas (como, p. ej., daños por caídas).
• Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.
• El período de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho de garantía debe hacerse valer, antes de finalizar el plazo de garantía, dentro de un período de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.
• Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no estén comprendidos o ya no estén comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicios técnicos.

Para piezas de desgaste, de repuesto y falta de piezas, nos remitimos a las limitaciones de esta garantía conforme a la información de servicios de este manual de instrucciones.

¡Peligro!

El ruido puede provocar daños auditivos.

¡Use guantes de trabajo!

no certificado da garantia).

Certificado de garantía

Estimado(a) cliente,

Se declara la suma conformidad, a tenor de la directiva y normas de la UE, para el artículo
