GEBRUIKSAANWIJZING GCRT 7530 EINHELL

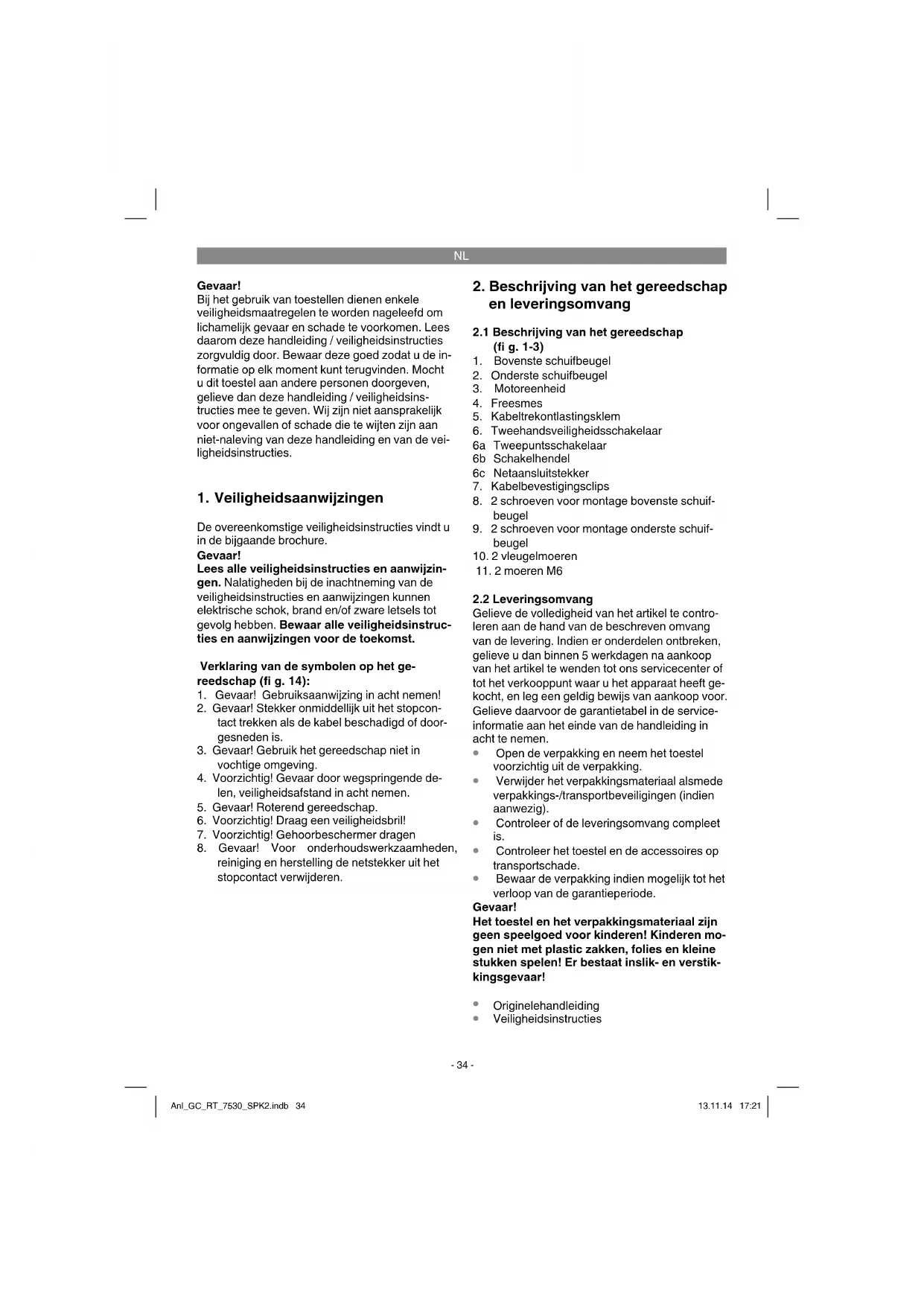

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waar deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kurz terugvinden. Mocht u dit toestel aan andere Personen dooregen, gelieve dan deze handleiding / veiligheidsinstructies mee te geen. Wij zichnier aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zwareLetsels tot gevolg hebben. Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

Verklaring van de symbolen op het gereedschap (fi g. 14):

1. Gevaar! Gebruiksaanwijzing in acht nemen!
2. Gevaar! Stekker onmiddelijk uit het stopcontact trekken als de kabel beschadigd of doorgesneden is.
3. Gevaar! Gebruik het gereedschap nicht in vochtige omgeving.
4. Voorzichtig! Gevaar door wegspringende de- len, veiligheidsafstand in acht nemen.
5. Gevaar! Roterend gereedschap.
6. Voorzichtig! Draag een verilgheidsbrill!
7. Voorzichtig! Gehoorbeschermer dragen
8. Gevaar! Voor onderhoudswerkzaamheden, reiniging en herstelling de netstekker uit het stopcontact verwijderen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1-3)

1. Bovenste schuifbeugel
2. Onderste schuifbeugel
3. Motorenheid
4. Freesmes
5. Kabeltrekontlastingsklem
6. Tweehandsveiligheidsschakelaar
   6a Tweepuntsschakelaar
   6b Schakelhendel
   6c Netaansluitstekker
7. Kabelbevestigingsclips
8. 2 schroeven voor montage bovenste schuifbeugel
9. 2 schroeven voor montage onderste schuifbeugel
   10.2 vleugelmoeren
   11.2 moeren M6

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschreiben omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoorde garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterial een发展格局. Kinderen mo- gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaat inslik- en verstik- kingsgevaar!

Originelehandleiding
Veiligheidsinstructies

NL

Het gereedschap is geschikt voor het omspitten van aarde (b.v. tuinbedden). Gelieve zeker de beperkingen vermeld in de veiligheidsinstrumenties in acht te nemen.

Het behoorlijk gebruik van het gereedschap houdt in dat de bijgaande handleiding van de fabrikant in acht worden genomen. De handleiding bevat ook de bedrijfsomstandigheden en onderhoudsvoorwaarden.

Om veiligheidsredenen mag het gereedschap Niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschaps-sets vanwelke aard dan ook.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Vooraaruit voortvloeieende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming nicht geconstruereeerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Opgenomen vermogen: 750 watt

Werkbreedte: 30 cm

Freesmessen 0: 22 cm

Nullasttoerental: 400 t/min.

Aantal messen: 4 stuks

Gevaar!

Geluid en vibratie

Geluidsdrukniveau L78,4 dB (A)

Onzekerheid K. 2,5 dB

Geluidsvermögen Lw 91,93 dB (A)

Onzekerheid K. 1,37 dB

Draag een gehoorbeschermer.

Lwaaai kan aanleiding given tot gehoorverlies.

NL

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder aktijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

Montage (fi g. 4-11)

Leg de motoreneheid en de schuifbeugels awhile elkaar op de grond (fig. 4).
- Vergeet nicht de kabeltrekontlastingsklem (fig. 6, pos. 5) over de onderste schuifbeugel te schuiven.
Schuif de onderste schuifbeugel op de schuifbeugelhouser en schroef die vast (fig. 5).
Schroef dan de bovenste schuifbeugel op de onderste vast (fig. 6).
Breng de tweehandseveiligheidsschakelaar aan zoals到场。
Maak de kabel vast met behulp van de bijgaande kabelbevestigingsclips (fig. 11, pos. 7).

Stroomaansluiting

Het gereedschap kan worden aangesloten op elk stopcontact van het lichtnet (met 220 V wisselstroom). Er is echter slechts een veiligheidsstopcontact toegestaan die door een leidingveiligheidsschakelaar voor 16 A moet worden beveiligd. Bovendien dient een aardlekschakelaar (RCD) met max. 30mA opwaarts te zich geinstalleerd!

Aansluitkabel van het gereedschap

Gebruik voor het gereedschap enkel intacte aansluitkabels. De aansluitkabel van het gereedschap mag Niet willekeurig lang zich (max. 50m) omdat anders het vermogen van de elektrische motor vermindert. De aansluitkabel van het gereedschap要去en dwarsdoorsnede van 3 × 1,5mm^2 hebben. Op aansluitkabels doen zich bijzonder vaak beschadigingen van de isolatie voor.

Oorzakenaarvoorzijn o.a.:

scheuren door veroudering van de isolatie
knikplaatsen door onoordeelkundig vastma-ken of leiden van de aansluitkabel

Dergelijke defecte aansluitkabels worden gebruikt ofschool ze levensgevaarlijk zijn op grond van de beschadigde isolatie. Kabels, stekkers en

stopcontacten要去en voldoen aan de hieronder vermelde voorwaarden. Kabels voor het aansluten van bodemfrezen要去en voorzien zijn van een rubberisolatie.

De aansluitkabels要去 minstens van het type H05RN-F en drieaderig�. De benaming van het type要去 op de aansluitkabel van het gereedschap gedrukt staan. Koop enkel gekenmerkte aansluitkabels! Stekkers en koppelingen van aansluitkabels要去en van rubber� en spatwaterdicht�. De aansluitkabels moogen nicht willekeurig lang�. Voor langere aansluitkabels�. geleiders met een grotere doorsnede vereist. Aansluit- en verbindingskabels要去en regelmatig op schade worden gecontroleerd. Let er op dat de kabelsijdens de controle stroomloos�. Wind de aansluitkabel van het gereedschap helemaal af. Controller ook de invoeringen van de aansluitkabel, op stekkers en koppelingen, op knikplaatsen.

6. Bediening

6.1 Inbedrijfstelling

Sluit de aansluitkabel van de bodemfrees aan op de stekker (fi g. 12, pos. A) en beevilig de aansluitkabel d.m.v. de trekontlastingsklem (fi g. 12, pos. 5).

Voorzichtig! Om het ongewild aanzetten van het gereedschap te voorkomen, is de schuifbeugel voorzien van een tweepunktsschakelaar (fi g. 13, pos. A) die moet worden ingedrukt voordat de schakelhendel (fi g. 13, pos. B) kan worden ingedrukt. Als u de schakelhendel loslaat, wordt het gereedschap meteen uitgeschakeld. Voer deze procedureeermaalsuit om er zeker van te zich dat uw gereedschapaar behoren werk. Voordat u een herstellung of onderhoudswerkzaamheid op het gereedschap verrichtClient er zich van te vergewissen dat de freesmessen Niet draaien en het gereedschap gescheiden is van het net. De door de geleidestelen vastgelegdeveilighidesafstand tussen het gereedschap en de gebruiker dient steeds in ache te worden genomen. Bij het veranderen van de bewerkingsrichting op bermen en hellingen dient u bijzonder voorzichtig te werk te gaan. Let op een veilige stand, draag schoenen met slipvaste zolen met stroef profi el en een lange broek. Werk steeds dwars over de helling. Wees bijzonder voorzichtig bij het achteruit bewegen en trekken van het gereedschap, struikel

NL

gevaar!

6.2 Instructies voor het correct werken

Plaats het gereedschap aan het begin van het te bewerken stuk grond en hou het aan de schuifbeugel goed vast voordat u het gereedschap inschakelt.

Leid de freesmessen over het te bewerken vlak. Om een keurig bewerkte grond te bereiken leidt u het gereedschap in zo recht möglichke banen. De banen要去el elkaar steeds met enkele centimeters overlappen zodate er geen stroken blijver staan.

Zet de motor op vrij stop als u aan het einde van het te bewerken vlak bent aangekomen. Voordat u het gereedschap opheft (b.v. om vanrichting te veranderen) dient u de motor stop te zetten. De onderkant van het gereedschap schoon houden en aangekoeke aarde beslilst verwijden. Aankoekingen bemoeilijken het starten en verminderen de werkdiepte.

Op hellingen moet de werkrichting dwars t.o.v. de helling verlopen. Voordat u eender welke controles van de freesmessen verricht dient u zeker de motor stop te zetten en de netstekkeruit het stopcontact te verwijderen.

Waarschuwing!

De freesmessen blijven na het stopzetten van de motor nog enkele seconden draaien. Probeer.Deze nooit te stoppen.Indien de draaiende freesmessen een voorwerp raken, het gereedschap uitschakelen en wachten to de freesmessen helemaal stilstaan. Controller daarna de toestand van de freesmessen.Indien die beschadigdijkoomen ze worden verrangen. Leg de gebruekte aansluitkabel van het gereedschap in bochten voor het gebruekte stopcontact op de grond klaar.Werk alweggaand van het stopcontact of de kabel en let er op dat aansluitkabel van het gereedschap steeds op de reeds bewerkte grond ligt om te voorkomen dat u met de freesmessen over de kabel rijdt.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig worden, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Onderhouds- en schoonmaakwerkzaamheden op het gereedschap mogen enkel worden verricht en de beschermende inrichtingen mogen enkel verwijderd nadat de motor is stopgezet en de netstekker uit het stopcontact is verwijderd.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doeok af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

8.2 Vervangen van de freesmessen

Om veilgheidsredenen is het aan te raden de freesmessen door een geauthoriserdevakman te latentervangen (zie adres op de garantiekaart). Let op!

Werkhandsohen dragen!
Gebruik enkel origineel wisselstukken,ondat anders de functie en de verilgheid möglichniet gewaarborgd zich.

8.3 Onderhoud

Zorg ervoor dat alle bevestigingselementen (schroeven, moeren enz.) steeds goed aangehaald zich zodat u veilig met het gereedschap kunt werken.

Bewaar het gereedschap in een droge ruimte. Voor een lange levensduur moeten alle metalen onderdelen worden gereinignd en daarna geolied. Maak de onderdelen van kunststof zoveel maybeijk schoon d.m.v. een borstel of vod. Gebruik geen oplosmiddelen om vui te verwijderen.
Aan het einie van het seizedoen voert u een algemene controle van het gereedschap uit en verwijdert u alle aankoeingen.
Telkens voor begin van het seizedoen beslde toestand van het gereedschap controeren. Wend u bij herstellingen tot once serviceplaats (zie adres

NL

op de garantiekaart).

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder

www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan waar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen Niet thus in het huisvuil. Om zich van het toestel maar behorent te ontdoen dient hetা een geschichte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaat die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

11. Foutopsoring

Fout Mogelijk oorzaken Verhelpen
Motor start nicht - Geen stroom op de stekker	- Kabel defect	- Leiding en zekering controleren
	- Schakelaar-stekker-combinatie defect	- controleren
	- Aansluitingen op de motor of condensator los gekomen	- door de klantenservicewerkplaats
	- te große werkdiepe	- door de klantenservicewerkplaats
		- Werkdiepe verminderen
Motorvermögen vermindert	-Grondtehard	- Werkdiepe corrigeren
	- Messen ver versleten	- Freesmessen verrangen

Aanwijzing! Om de motor te beschermen is die voorzien van een thermoschakelaar die de mot- or in geval van overbelasting afzet en hem na een korte afkoelfase automatisch terug aanzet!

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelijk, enkel toegestaan mits uitdukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Koolborstels, hakmes
Verbruiksmaterialial/verbruiksstukken*
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiets opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foulieve werkwijze.

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaatECHTER ooit Niet hier behore functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden regelen bikkomende garantieprestaties. Uw wettelijke garantieclaims bijven onaangetast door deze garantie. Onze garantieprestatie is voor u Gratis.
2. De garantie geldt uitsluitend voor gebreken aan het apparaat die aantoonbaar vallen te herleiden tot een materiaal- of fabricagefout, en is maar ons goeddunken beperkt tot het verhelpen van zulke defecten of de verranging van het apparaat.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van once garantie zijn uitgesloten:

• Schade aan het apparaat als gewolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gewolg van Niet-inachtneming van de gebruiksaanwijizing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreme de voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

• De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indieren van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt Niet tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim geldend te makeh het defecte apparaat aan te melden onder: www. isc-gmbh.info. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een hersteld of zichu apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterialaal en ontbrekende onderdelen worden verzwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

Peligro!

NL verkaart de volgende overeenstemming conform EU richtlinden en normen voor het product
