Tipo de produto	Ligação TV sem fios (conjunto emissor/recetor)
Dimensões do emissor	270 mm (L) × 146 mm (P) × 61 mm (H)
Dimensões do recetor	Não especificado no manual
Alimentação	220 - 240 V CA / 50 Hz via adaptador de corrente (12 V CC / 500 mA)
Consumo em serviço	6 W (emissor e recetor combinados)
Número de entradas de vídeo	4 (conectores Péritel)
Conectores Péritel (1 e 2)	Entrada áudio/vídeo estéreo: CVBS
Conector Péritel (3)	Entrada áudio/vídeo estéreo: RGB e CVBS
Conector Péritel (4)	Entrada áudio/vídeo estéreo: RGB e CVBS
Conector de saída Péritel (emissor)	Saída áudio/vídeo estéreo: CVBS, compatível com P50
Conector de saída Péritel (recetor)	Saída áudio/vídeo estéreo: CVBS
Conector de saída de áudio RCA	Sim (no emissor)
Normas de vídeo suportadas	PAL / NTSC / SECAM
Alcance útil	Até 100 m ao ar livre, aproximadamente 30 m no interior (dependendo dos obstáculos)
Frequência portadora	2,4 GHz
Número de canais	4 (pode variar conforme regulamentação local)
Tipo de modulação	FM
Potência de transmissão	< 10 mW
Transmissão de comandos à distância	Frequência portadora 433,92 MHz, modulação AM, potência < 10 mW, alcance até 6 m
Cabo de extensão do comando à distância	Sim, com 4 células infravermelhas
Antenas	Integradas (na parte traseira das duas unidades)
Função cópia de vídeo	Sim, através do botão COPY SOURCE e conector Péritel 4
Comando à distância universal	Incluído, permite controlar até 5 aparelhos
Segurança	Não expor à humidade ou calor excessivo, não abrir, usar adaptadores em conformidade com EN60950
Manutenção e limpeza	Não especificado; evitar qualquer líquido
Peças sobressalentes e reparabilidade	Não especificado; contactar o revendedor Philips em caso de problema

Perguntas frequentes - SBCVL1400 PHILIPS

Como configurar o emissor da ligação TV sem fios?

Coloque o selector de canal no canal I (idêntico ao recetor). Coloque o emissor em frente das fontes de vídeo, faces alinhadas verticalmente. Conecte os cabos Péritel das fontes às entradas do emissor, depois a saída do emissor ao televisor principal (TV1). Ligue o adaptador de corrente e ligue.

Como programar o recetor para a TV2?

Coloque o selector de canal no mesmo canal do emissor. Coloque o recetor perto da TV2, com a frente orientada para receber os comandos à distância. Conecte um cabo Péritel do recetor à TV2, depois ligue o adaptador de corrente.

O que fazer se não aparecer imagem na TV2?

Verifique se ambas as unidades estão ligadas (indicadores verdes). Selecione o canal EXT ou AV na TV2. Ative a fonte de vídeo (ex.: ligue o descodificador). Certifique-se de que a fonte correta está selecionada no recetor e de que ambas as unidades estão no mesmo canal de frequência. Se a fonte for um videogravador, verifique o conector Péritel utilizado (Ext1 ou Ext2).

Como melhorar a qualidade de imagem/som na TV2?

Mexa lentamente o recetor ou o emissor para obter melhor sinal. Mude o canal de frequência em ambas as unidades (selector A-9 e B-23). Reduza a distância entre as unidades (idealmente <30 m no interior). Evite obstáculos metálicos e interferências de outros dispositivos sem fios.

Porque é que o comando à distância não controla as fontes de vídeo a partir da TV2?

Aponte o comando diretamente para o recetor (alcance máximo de 6 m). Verifique se não há obstáculos a bloquear o sinal. Afaste outros dispositivos sem fios (auscultadores, colunas). Se necessário, utilize o cabo de extensão do comando com as células infravermelhas colocadas em frente da fonte.

Como copiar uma fonte de vídeo para um videogravador ligado à entrada Péritel 4?

Ligue um videogravador (ou DVD+RW) à entrada/saída Péritel 4 com um cabo completo. Prima o botão COPY SOURCE (A-3) para selecionar a entrada a copiar (1, 2 ou 3). No videogravador, selecione a entrada EXT correspondente. Prima Record no videogravador, depois Play na fonte.

Como utilizar o comando à distância universal incluído?

O comando à distância universal permite controlar o emissor, o recetor e até cinco aparelhos adicionais. Utilize o selector de modo LINK para controlar a ligação sem fios. Para a TV1, aponte para o emissor; para a TV2, aponte para o recetor. As teclas numéricas 1-4 ou os botões channel up/down permitem escolher a fonte.

A função Easylink não funciona, o que fazer?

Certifique-se de que o seu televisor e videogravador suportam a função Easylink. Utilize cabos Péritel completos compatíveis com Easylink. Consulte os manuais de instruções respetivos para ativar a função.

Como resolver um zumbido (ruído) ao utilizar o comando à distância?

Mexa lentamente o recetor ou o emissor até o zumbido parar. Alguns televisores podem causar este fenómeno; nesse caso, pode ser impossível resolvê-lo.

Que precauções de segurança devo tomar?

Não utilize o produto num local húmido ou perto de uma fonte de água. Não exponha a calor excessivo. Não abra a caixa; em caso de problema, contacte o seu revendedor Philips. Utilize apenas os adaptadores de corrente fornecidos (12 V CC, 500 mA, norma EN60950). Nunca cubra o aparelho.

MANUAL DE UTILIZADOR SBCVL1400 PHILIPS

Ligação de TV sem fios

SBC VLI400

A Ligação de TV sem fios da Philips permite distribuir qualquer tipo de sinal de vídeo (descodificador/codificador de sinal digital ou analógico, leitores de DVD, receptores de satélite, videogravadores, etc.) ou programa por cabo pela sua casa sem ter de instalar cabos adicionais. Poderá avaliar a liberdade de ver os programas de televisão preferidos no televisor do seu quarto. Poderá também reproduzir um filme no vídeo da sala enquanto as outras pessoas veem os seus programas favoritos no televisor principal.

Para além de distribuir sinais de vídeo sem fios, a Ligação de TV sem fios funciona também como comutador para o televisor principal. Este está equipado com quatro conectores de entrada SCART. Desta forma, poderá ligar um máximo de quatro dispositivos de vídeo em simultâneo sem ter de mudar os cabos nem reconfigurar os sistemas de áudio/vídeo. O quarto conector permite ligar três entradas SCART adicionais para que possa, por exemplo, copiar conteúdo de vídeo de forma simples.

O comando remoto universal permite controlar a Ligação de TV sem fios, o segundo televisor e um máximo de quatro fontes de vídeo independente dos fabricantes desses equipamentos. Não terá de trazer consigo o comando remoto de cada equipamento!

A Ligação de TV sem fios baseia-se na Tecnologia de frequência de rádio para lhe proporcionar uma utilização simples em casa. Para que possa obter o melhor desempenho possível, existem quatro canais de transmissão disponíveis que lhe permitem escolher o canal com a melhor qualidade de imagem com um mínimo de interferências.

Simplicidade sem fios em casa!

Precauções de segurança

Leia atentamente este guia e guarde-o para futura referência.

• Não utilize este produto em zonas húmidas ou próximas da água.
• Não exponha este produto a calor extremo.
• Não abra este produto. Caso surjam problemas técnicos, devolva o produto ao seu representante da Philips.
• Não tape este produto.
• Ligue os adaptadores de corrente CA apenas a uma fonte de alimentação de 220-240 V CA / 50Hz.
• Utilize apenas os adaptadores de corrente CA incluídos ou um tipo que cumpra as normas de segurança EN60950 e que apareça a seguir: 12 Volts CC / 500mA.
• A utilização deste produto pode afetar equipamento eletrónico sensível ou sem proteção adequada. Estas interferências podem resultar em danos no equipamento. Verifique se o equipamento circundante pode ser afetado ou não por este produto antes de o utilizar pela primeira vez.

Teclas e funções

A Unidade transmissora

1 Botão de ligar/desligar: comuta a unidade transmissora entre o modo de espera e o modo ligado. 2 Indicador luminoso de ligar/desligar: vermelho em modo de espera, verde quando o aparelho está ligado, intermitente quando recebe os comandos enviados pelo comando remoto. 3 Botão COPY SOURCE: liga a entrada SCART 1, 2 e 3 ou SCART OUT à entrada/saída SCART 4. 4 Indica a entrada SCART (1, 2 ou 3) que está ligada à entrada/saída SCART 4. Se nenhum dos indicadores luminosos estiver ligado, SCART OUT está ligado à entrada/saída SCART 4. 5 Botão VIEW SOURCE: seleciona a entrada SCART (1-4) visualizada na saída SCART da unidade transmissora. 6 Visor de indicação View Source: indica o número da entrada SCART visualizada na saída da unidade transmissora. 7 Indicador luminoso AUTO: indica se a comutação SCART automática está ativada ou desativada. 8 Indicadores luminosos da extensão do comando remoto de infravermelhos.

Transmite sinais de controlo por infravermelhos a partir da unidade recetora para os dispositivos de fonte de vídeo indicados abaixo.

9 Interruptor de canais de transmissão: comuta o canal de frequência do sinal de áudio/vídeo para minimizar a interferência. 10 Conectores de entrada SCART (1-4): ligue os dispositivos de fonte de vídeo ativados por SCART a estes conectores. 11 Conector de saída SCART: ligue ao televisor principal. 12 Conector de saída de som RCA: ligue a um amplificador de áudio. 13 Entrada de corrente CC. 14 Conector do cabo de extensão do comando remoto. 15 Cabo da extensão do comando remoto: quatro indicadores luminosos da extensão de infravermelhos realizados em vez dos indicadores luminosos do comando remoto por infravermelhos (A-8) para obtenção de um controlo mais preciso das fontes de vídeo. 16 Cabo SCART. 17 Adaptador de corrente. 18 Antena do comando remoto.

Teclas e funções

B Unidade recetora

19 Botão de ligar/desligar

Comuta a unidade recetora entre o modo de espera e o modo ligado. Quando a unidade recetora é ligada ou desligada, a unidade transmissora é ligada ou desligada automaticamente.

Vermelho em modo de espera, verde quando o aparelho está ligado, intermitente quando recebe os comandos enviados pelo comando remoto.

21 Recetor de sinal do comando remoto

Recebe os comandos enviados pelo comando remoto à unidade transmissora com o objetivo de controlar as fontes de vídeo.

22 Botões para cima (+) / para baixo (-) da fonte de entrada

Comuta o canal de frequência do sinal de áudio/vídeo para minimizar a interferência.

24 Conector de saída SCART

Informações importantes

• As fontes de vídeo, o televisor principal e o segundo televisor têm de estar equipados com conectores SCART.
• São fornecidos dois cabos SCART. Necessitará de cabos SCART adicionais para as fontes de vídeo ligadas.
• Uma fonte de vídeo pode ser um receptor de satélite, um codificador/descodificador de televisão paga (digital ou analógica), um videogravador, um leitor de DVD, uma câmara de vídeo, uma consola de jogos, etc.
• Antes de utilizar o comando remoto universal, terá de o configurar para controlar os restantes equipamentos. Consulte as instruções do comando remoto para obter informações detalhadas sobre o potencial deste aparelho versátil.
• Neste guia, o televisor principal (ligado à unidade transmissora) é denominado por TV1 e o segundo televisor (ligado à unidade receptora) é denominado por TV2.
• Pode ser útil manter as instruções de utilização dos televisores e das fontes de vídeo ao seu alcance para consulta.

Instalar a unidade transmissora

1 Coloque o interruptor de seleção de canais na posição do canal I. Programe sempre as unidades transmissora e receptora para o mesmo canal.

2 Coloque a unidade transmissora sobre as fontes de vídeo com os painéis frontais alinhados verticalmente. Não coloque fontes de vídeo em placas de metal sobre a unidade transmissora. 3 Ligue os cabos SCART das fontes de vídeo às entradas SCART da unidade transmissora. 4 Ligue o cabo SCART da saída da unidade transmissora ao TV1. 5 Ligue o adaptador de corrente à unidade transmissora. 6 Ligue o adaptador de corrente à tomada de parede.

Instalar a unidade receptora

1 Coloque o interruptor de seleção de canais na posição do canal I. Programe sempre as unidades transmissora e receptora para o mesmo canal. 2 Coloque a unidade receptora junto do TV2. Certifique-se de que a parte frontal da unidade receptora fica posicionada de forma a receber corretamente os comandos enviados pelo comando remoto. 3 Ligue o cabo SCART da unidade receptora ao TV2. 4 Ligue o segundo adaptador de corrente à unidade receptora. 5 Ligue o segundo adaptador de corrente à tomada de parede.

Verificar o funcionamento do comando remoto

1 Ligue o TV2 e a unidade receptora.

Certifique-se de que a unidade transmissora está ligada.

2 Aponte o comando remoto da fonte de vídeo na direção da unidade receptora e alterne entre a reprodução e a paragem.

O indicador luminoso de ligado/desligado (B-19) da unidade receptora fica intermitente para indicar que recebeu o comando enviado pelo comando remoto.

3 Peça a outras pessoas para verificar se o indicador luminoso de ligado/desligado (A-1) da unidade transmissora fica intermitente.

Tal indica que o sinal do comando remoto enviado pela unidade receptora está a ser recebido.

4 Se o indicador luminoso de ligado/desligado (A-1) não ficar intermitente, volte a colocar a antena do comando remoto existente na parte posterior das unidades (A-18 ou B-28). O indicador luminoso de ligado/desligado da unidade transmissora deve ficar intermitente quando a unidade receptora emite um comando através do comando remoto. 5 Se a fonte de vídeo não reagir ao comando remoto, tente alinhar novamente a parte frontal da unidade transmissora com a parte frontal da fonte de vídeo até obter uma reação. 6 Se a fonte de vídeo continuar a não reagir, instale o cabo de extensão do comando remoto conforme descrito abaixo.

Instalar o cabo de extensão do comando remoto

1 Desligue a unidade transmissora. 2 Ligue o cabo de extensão (A-15) à tomada de infravermelhos (A-11) existente na parte posterior da unidade transmissora. 3 Ligue as unidades transmissora e receptora. 4 Peça a outras pessoas para premir sem soltar uma das teclas do comando remoto da fonte de vídeo quando aponta o comando remoto na direção da unidade receptora. 5 Durante esta operação, mova lentamente um dos indicadores luminosos de infravermelhos (um bloco preto) ao longo do painel frontal da fonte de vídeo. Certifique-se de que a distância entre o indicador luminoso de infravermelhos e o painel frontal não excede 1 cm. Quando a fonte de vídeo reagir ao comando enviado pelo comando remoto, saberá que a posição correta foi encontrada. (Pode também localizar o sensor de infravermelhos, consultando as instruções de utilização da fonte de vídeo.) 6 Retire a fita adesiva existente na parte posterior do indicador luminoso de infravermelhos e cole-a na janela do sensor de infravermelhos da fonte de vídeo. 7 Se for necessário, repita este procedimento para as restantes fontes de vídeo.

Utilizar a ligação sem fios com o TV2

Assistir a programas e controlar as fontes de vídeo no TV2

1 Ligue o TV2.

Não é necessário ligar o TV1 para assistir a programas de vídeo no TV2.

2 Prima o botão de ligar/desligar (B-19) para ligar a unidade receptora (ou utilize o comando remoto universal *).

Quando a unidade receptora é ligada, a unidade transmissora é ligada automaticamente e o TV2 visualiza o sinal na entrada SCART.

3 Prima o botão - ou + (B-22) na unidade receptora para selecionar a fonte de vídeo que pretende visualizar (ou utilize o comando remoto universal*).

A sequência de seleção é entrada SCART 1 > 2 > 3 > 4

4 Aponte o comando remoto na direção da unidade receptora para controlar a fonte de vídeo.

Utilize o comando remoto da fonte de vídeo ou o comando remoto universal depois de selecionar o modo correto*.

Assistir a programas por cabo no TV2

1 Ligue o videogravador (ou o leitor/gravador de DVD).

O videogravador (ou leitor/gravador de DVD) deve estar ligado à rede de televisão por cabo e à unidade transmissora da Ligação de TV sem fios.

Alguns videogravadores necessitam de ser comutados para o modo de sintonização para permanecerem ligados (consulte as respetivas instruções de utilização).

Não é possível efetuar gravações de programas por cabo e, em simultâneo, assistir a programas por cabo no TV2.

2 Ligue o TV2.

Não é necessário ligar o TV1 para assistir aos programas por cabo no TV2.

3 Prima o botão de ligar/desligar (B-19) para ligar a unidade receptora (ou utilize o comando remoto universal *).

Quando a unidade receptora é ligada, a unidade transmissora é ligada automaticamente e o TV2 visualiza o sinal na entrada SCART.

4 Prima o botão - ou + (B-22) na unidade receptora para selecionar o videogravador (ou o leitor/gravador de DVD) como fonte de vídeo (ou utilize o comando remoto universal*).

5 Aponte o comando remoto na direção da unidade receptora e prima uma tecla numérica (ou o botão para cima/para baixo) para selecionar o programa por cabo no videogravador (ou no leitor/gravador de DVD).

Utilize o comando remoto da fonte de vídeo ou o comando remoto universal depois de selecionar o modo correto*.

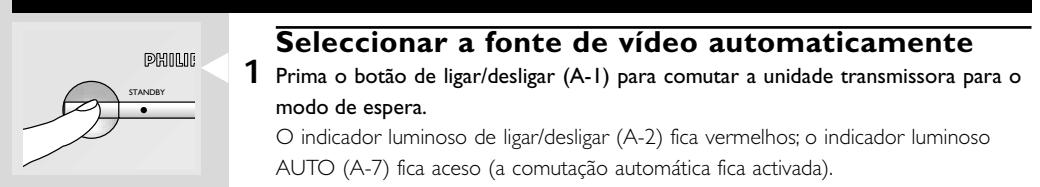

2 Ligue o TVI. 3 Ligue a fonte de vídeo.

O TVI comuta automaticamente para a entrada externa correspondente e visualiza a fonte de vídeo ativada.

4 Coloque a fonte de vídeo em funcionamento.

Se existir uma fonte de vídeo ativada, o TVI visualiza essa fonte de vídeo. É visualizada a última fonte de vídeo ativada.

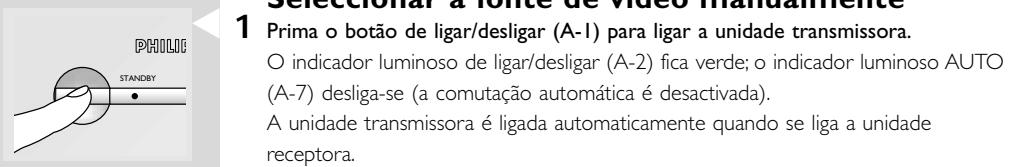

2 Ligue o TVI. 3 Selecione a entrada EXT ou AV no TVI à qual a unidade transmissora está ligada (consulte o manual de instruções do televisor). 4 Prima o botão VIEW SOURCE (A-5) para selecionar uma das quatro entradas SCART.

A sequência de seleção é entrada SCART 1 > 2 > 3 > 4 > AUTO. O visor de indicação (A-6) mostra o número da fonte de vídeo selecionada.

5 Ligue e comece a utilizar a fonte de vídeo.

Quando a unidade transmissora é ligada, o modo AUTO é desativado automaticamente e a última fonte de vídeo visualizada permanece visível. A comutação SCART automática (seleção de entrada automática) do TVI é desativada quando a unidade de transmissão é ligada.

Utilizar as funcionalidades adicionais

Ligar fontes de vídeo

1 Ligue um videogravador (ou leitor/gravador de DVD) à entrada/saída SCART 4. Utilize um cabo SCART apenas para esta ligação. 2 Ligue, pelo menos, uma fonte de vídeo à entrada SCART 1, 2 ou 3.

3 Prima o botão COPY SOURCE (A-3) para selecionar a entrada SCART que pretende copiar para a saída SCART 4. A entrada SCART 1, 2 ou 3 selecionada acende-se (A-4). 4 Selecione a entrada EXT ou AV no videogravador (ou no leitor/gravador de DVD). Verifique se selecionou a fonte de vídeo correta. 5 Prima o botão de gravação no videogravador (ou no leitor/gravador de DVD). 6 Prima o botão de reprodução na fonte de vídeo. A fonte de vídeo é copiada para o videogravador (ou para o leitor/gravador de DVD).

As operações de cópia a partir de um suporte digital (DVD) permitem a cópia do conteúdo de áudio. As funcionalidades adicionais do DVD (seleção do idioma, etc.) não são copiadas.

Quando a função de cópia é desativada, o programa que está no TVI (caso esteja ligado) é gravado. Não se esqueça de que determinadas fontes de vídeo estão protegidas contra cópia.

Utilizar o comando remoto universal

• O comando remoto universal é capaz de controlar a unidade receptora ou transmissora e um máximo de cinco dispositivos adicionais. Este aparelho permite controlar todos os dispositivos de forma remota, independentemente do respectivo fabricante.

1. Selecione o modo LINK com o selector de modo para controlar a unidade receptora ou transmissora de forma remota.

2. Aponte o comando remoto universal na direcção da unidade transmissora e prima as teclas numéricas de 1 a 4 ou as teclas para cima/para baixo de canal para seleccionar a entrada SCART de visualização no TV1.

Premir o botão de ligar/desligar liga ou desliga a unidade transmissora.

3. Aponte o comando remoto universal na direcção da unidade receptora e prima as teclas numéricas de 1 a 4 ou as teclas para cima/para baixo de canal para seleccionar a fonte de vídeo que pretende visualizar no TV2.

Premir o botão de ligar/desligar liga ou desliga a unidade transmissora e a unidade receptora.

Resolução de problemas
Problema	Verifique primaryo se todos cabos está bem ligados.Solução
TV2 sem imagem.	Certifique-se de que ambas as unidades está lagidas (A-2 e B-20 verdes).
	Selecao o canal EXT ou AV no TV2.
	Active a fonte de video (codificador/descodificador: ligado; videogravador/leitor deDVD: reproducir).Selecao a fonte de video correcta na unidade receptora.
	Selecao a mesma frequência de canal nas unidades receptora e transmissora.
	Se o videogravador for a fonte de video, certifique-se de que está a utilizear oconectar SCART correto do videogravador (Ext1 ou Ext2 - consulte o manual doutilizar do videogravador).
Imagem/som de ma qualidade no TV2.	Mova cuidadosamente a unidade receptora até obter uma imagem/som de boa qualidade.
	Mova cuidadosamente a unidade transmissora até obter uma imagem/som de boa qualidade.
	Mude ambas as unidades para outra frequência de canal.Reduza a distência entre a unidade transmissora e a unidade receptora (<30m).
Programa por cabo no videogravadordesaparece.	Desactive o modo de esperar automatico do videogravador (consulte o manual doutilizar do videogravador).
Imagem Incorrecta noTV2.	Selecao o canal EXT ou AV no TV2.
	Selecao窗外de video na unidade receptora.Active a fonte de video (codificador/descodificador: ligado; videogravador/leitor deDVD: reproducir).Troque os connectores SCART na unidade transmissoraSelecao窗外de canal em ambas as unidades.

Resolução de problemas
Imagem Incorrecta no TVI.	Selecione o canal EXT ou AV correto no TVI (consulte o manual de instruções do teletovisor).
	Selecione a fonte de video correto com o botão VIEW SOURCE (A-5).
	Selecione um número de programa normal.
Fontes de video sem controle no TV2.	Aponte o comando remoto na direção da unidade receptora e certificado-se de que não existem obstáculos entre osinous aparehos (B-19 deve ficar intermitente).
	Certificado-se de que não existem outros dispositivos sem fios (auscultadores sem fios, colunas, sinais de controle por infravermelhos) a interferir com o comando remoto.
	A distência Tmaxa de funconamento entre o-ordersremoto e a unidade receptora é de 6 metros*; certificado-se de que respeita este limite.
	Certificado-se de que as unidades transmissora e receptora está afastadas mais de 5 metros.
	Certificado-se de que a fonte de video é controlada pelo respectivo comando remoto.
	Alterere a posicção da luz do cabo da extensão do comando remoto na fonte de video ou colque a luz 5-10 cm na parte frontal da fonte de video.
Ruidos quando utilizes o commando remoto.	Mova cuidadosamente a unidade receptora até o ruido parar.
	Mova cuidadosamente a unidade transmissora até o ruido parar.
	Alguns temas de teletovisor não permitem que este problema sera resolvedo.
Função Easylink não funciona.	Verifique se o television e o videogravador suportam esta funcionalidade (consulte osmanuals do Utilizar do teletovisor e do videogravador).
	Utilize cabos SCART ou cabos SCART compatíveis com Easylink.
Vdeo S-VHSsoleduc imagens a preto e branco.	Selecione o formato de saía de video CVBS para videogravadores S-VHS VCR quando utilize a entrada SCART 1 ou 2 (consulte o manual do'utilizar do videogravador).
Leitor de DVD não reproduz imagens no TVI ou no TV2.	Ligue o leitor do DVD à entrada SCART 3 ou 4 (ambas suportam RGB).
	Selecione o formato de saía de video CVBS para o leitor de DVD (consulte o manual do.krizational do leitor de DVD).

• Depende da potência do sinal e da condição das pilhas do comando remoto.

Notas gerais

• A qualidade de imagem e do som é influenciada pela utilização de microondas. Outros sistemas sem fios (Bluetooth, redes locais sem fios, etc.) podem também interferir. A Ligação de TV sem fios é um produto baseado na tecnologia de frequência de rádio. Como tal, o seu desempenho está sujeito às interferências que afectam os sinais. O GSM é um dos mais importantes e tem a maior parte de
• Se a mesma fonte de vídeo for seleccionada para ambos os televisores, obterá o mesmo programa em ambos os televisores.
• A Ligação de TV sem fios não está restringida a uma divisão da casa ou à própria casa. Pode utilizá-la ao ar livre ou à volta da casa. Todas as pessoas que tenham uma Ligação de TV sem fios instalada em casa, habitem próximo da sua (que estejam ao ar livre no limite máximo de alcance de funcionamento) e que tenham sintonizado o mesmo canal poderão assistir aos programas reproduzidos pela sua fonte de vídeo.
• Para fazer a troca de comandos remotos, não se recomenda a utilização de um televisor como fonte de vídeo.
• Alguns modelos de videogravador incorporados (combinação de televisor e videogravador) não podem ser controlados com a unidade transmissora (depende do fabricante e do modelo).
• As fontes de vídeo não podem ser controladas de forma remota quando a frequência de transporte do sinal de infravermelhos não corresponde ao intervalo de estrutura de 32 kHz a 57 kHz.
• A unidade transmissora suporta a funcionalidade de transferência de canal (também denominada como 'Follow-TV', 'Easylink', 'SmartLink', 'AV-Link', 'MEGALogic', 'TV-Link' ou 'Q-Link') dos televisores e videogravadores de topo de gama. Terá de utilizar cabos SCART que suportem esta funcionalidade.
• Proteção contra ondas de rádio: quando ligada, a Ligação de TV sem fios transmite e recebe ondas de rádio. A Ligação de TV sem fios da Philips cumpre os requisitos estabelecidos nas normas em vigor.
• A Ligação de TV sem fios da Philips tem um alcance de funcionamento máximo de 100 metros em espaço aberto. Paredes, tetos e outros objetos de grandes dimensões podem diminuir o intervalo de funcionamento, utilizando cerca de 30 metros no interior da casa.

Especificações técnicas

Geral

Fonte de alimentação:

Consumo:

Unidade transmissora

Dimensões:

Conectores SCART 1 e 2:

Conector SCART 3:

Conector SCART 4:

Conector SCART de

saída:

220 - 240V CA / 50Hz

Saída: áudio/vídeo estéreo: CVBS, compatível com P50

Saída: áudio/vídeo estéreo: RGB&CVBS, compatível com P50

Unidade receptora

Dimensões:

Conector SCART:

Normas de vídeo

suportadas:

Alcance de

funcionamento:

Até 100m em espaço aberto; até 30m no interior da casa

Transmissão de

áudio/vídeo

Frequência de

transporte:

N.º de canais:

Tipo de modulação:

Potência:

2,4 GHz

4 (ou inferior consoante os regulamentos locais)

FM

<10mW

Transmissão do

comando remoto

Frequência de

transporte:

Tipo de modulação:

Potência:

Alcance da recepção

de IV:

Frequência de

transporte:

Cabo da extensão do

comando remoto:

Antena do comando

remoto:

433,92 MHz

AM

<10mW

Até 6 metros no máximo

32kHz - 57kHz

Sim, 4 Luzes de infravermelhos
