MANUAL DE UTILIZADOR SBCSC477/05H PHILIPS

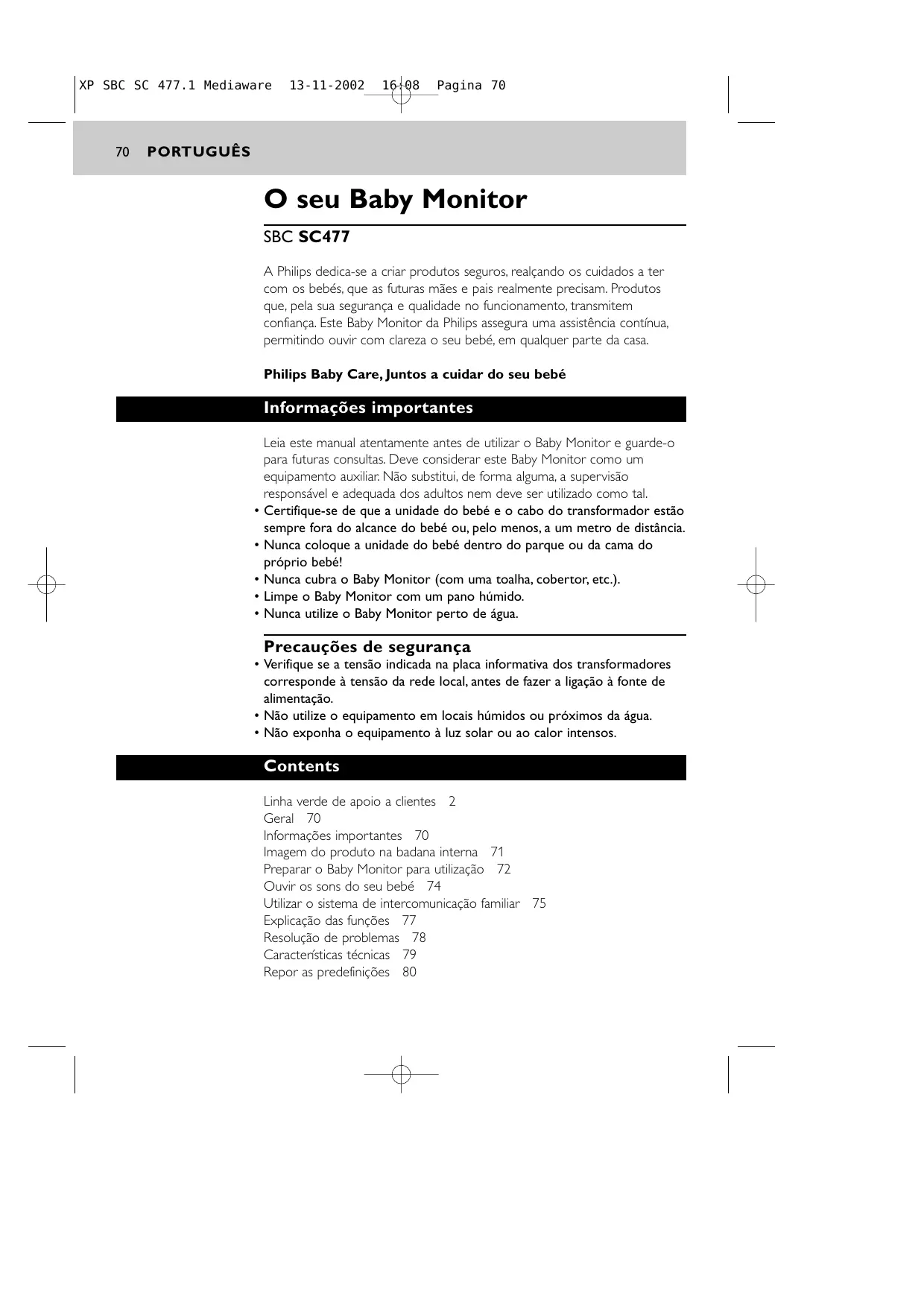

13-11-2002 16:08 Pagina 70 PORTUGUÊS O seu Baby Monitor SBC SC477 A Philips dedica-se a criar produtos seguros, realçando os cuidados a ter com os bebés, que as futuras mães e pais realmente precisam. Produtos que, pela sua segurança e qualidade no funcionamento, transmitem confiança. Este Baby Monitor da Philips assegura uma assistência contínua, permitindo ouvir com clareza o seu bebé, em qualquer parte da casa. Philips Baby Care, Juntos a cuidar do seu bebé Informações importantes

Leia este manual atentamente antes de utilizar o Baby Monitor e guarde-o para futuras consultas. Deve considerar este Baby Monitor como um equipamento auxiliar. Não substitui, de forma alguma, a supervisão responsável e adequada dos adultos nem deve ser utilizado como tal. Certifique-se de que a unidade do bebé e o cabo do transformador estão sempre fora do alcance do bebé ou, pelo menos, a um metro de distância. Nunca coloque a unidade do bebé dentro do parque ou da cama do próprio bebé! Nunca cubra o Baby Monitor (com uma toalha, cobertor, etc.). Limpe o Baby Monitor com um pano húmido. Nunca utilize o Baby Monitor perto de água. Precauções de segurança

• Verifique se a tensão indicada na placa informativa dos transformadores corresponde à tensão da rede local, antes de fazer a ligação à fonte de alimentação.
• Não utilize o equipamento em locais húmidos ou próximos da água.
• Não exponha o equipamento à luz solar ou ao calor intensos. Contents Linha verde de apoio a clientes 2 Geral 70 Informações importantes 70 Imagem do produto na badana interna 71 Preparar o Baby Monitor para utilização 72 Ouvir os sons do seu bebé 74 Utilizar o sistema de intercomunicação familiar 75 Explicação das funções 77 Resolução de problemas 78 Características técnicas 79 Repor as predefinições 80 XP SBC SC 477.1 Mediaware 13-11-2002 16:08 Pagina 71 PORTUGUÊS

Imagem do produto na badana interna A) Unidade do bebé

botão Light luz de presença botão TALK o indicador luminoso de carga da pilha acende-se a vermelho quando as pilhas estiverem fracas o indicador luminoso de verificação do sistema DECT pisca a vermelho: a ligação não está a funcionar correctamente acende-se a vermelho: não há ligação durante mais de 2 minutos, ouve-se um sinal sonoro de verificação do sistema na unidade dos pais, quando as unidades não estão em contacto pisca a verde: está à procura de ligação pisca rapidamente a verde: está a transmitir sons acende-se a verde: a ligação está a funcionar correctamente altifalante microfone selector MONITOR / INTERCOM tampa do compartimento da pilha tomada de alimentação CC transformador CA B) Unidade dos pais 12 indicadores do nível de som 13 o indicador luminoso de carga da pilha acende-se a vermelho quando as pilhas estiverem fracas 14 o indicador luminoso de verificação do sistema DECT pisca a vermelho: a ligação não está a funcionar correctamente lacende-se a vermelho: não há ligação durante mais de 2 minutos, ouve-se um sinal sonoro de verificação do sistema na unidade dos pais, quando as unidades não estão em contacto pisca a verde: está à procura de ligação pisca rapidamente a verde: está a transmitir sons acende-se a verde: a ligação está a funcionar correctamente 15 botão TALK 16 microfone 17 altifalante 18 botão POWER Single Point Control 19 o selector de modos seleccionar o volume da unidade dos pais, da unidade do bebé e a sensibilidade da unidade do bebé 20 para cima (+)/baixo (-) regula a sensibilidade e o volume da unidade seleccionada XP SBC SC 477.1 Mediaware 13-11-2002 16:08 Pagina 72 PORTUGUÊS

base de carga indicador luminoso de carga tomada de alimentação CC transformador CA clip de cinto tampa do compartimento da pilha Preparar o Baby Monitor para utilização Unidade do bebé Para sua comodidade, a unidade do bebé pode funcionar ligada à corrente eléctrica ou a pilhas. TERCOM Utilização do equipamento ligado à corrente eléctrica DC 9V 1 Ligue o transformador CA (11) a uma tomada de alimentação e o cabo à tomada de alimentação CC (10) of the Baby Unit da unidade do bebé. 2 Pode agora utilizar a unidade do bebé ligada à corrente eléctrica. Funcionamento a pilhas TALK MONITOR INTERCOM OFF DC 9V DC 9V TALK MONITOR INTERCOM OFF DC 9V DC 9V 1 Retire a tampa do compartimento da pilha (9). Faça pressão sobre a parte redonda e, em simultâneo, deslize a tampa para baixo. 2 Introduza quatro pilhas alcalinas, LR6 (AA) de 1,5V tendo em conta os símbolos + e - no interior do compartimento das pilhas. (As pilhas não estão incluídas; recomendamos pilhas alcalinas não recarregáveis Philips). 3 Coloque novamente a tampa do compartimento da pilha. Coloque a tampa no compartimento e deslize a tampa para cima, até ouvir um clique 4 Pode agora utilizar a unidade do bebé a pilhas. A unidade do bebé funciona até 30 horas com pilhas novas (pilhas alcalinas Philips, com a luz de presença da unidade do bebé desligada). 5 Quando o indicador luminoso de carga da pilha (4) piscar a vermelho, isso significa que a pilha está fraca. Se isto acontecer, coloque pilhas novas Sugestões: – Desligue a luz de presença da unidade do bebé para poupar energia, se a unidade estiver a funcionar a pilhas. – Retire as pilhas gastas da unidade do bebé. Bateria de reserva Assim que introduzir as pilhas, a bateria de reserva é activada. Se o equipamento estiver ligado à corrente eléctrica e esta falhar, a unidade passa automaticamente a funcionar a pilhas. Quando a corrente eléctrica voltar, a unidade passa a funcionar com a corrente eléctrica. XP SBC SC 477.1 Mediaware 13-11-2002 16:08 Pagina 73 PORTUGUÊS

Unidade dos pais A unidade dos pais vem equipada com uma pilha recarregável de elevado desempenho. Primeiro tem de introduzir a pilha carregada, antes de utilizar a unidade dos pais fora da base de carga (21). Nota : Nunca utilize a unidade dos pais sem uma pilha recarregável! Sem a pilha recarregável, a unidade pode não funcionar devidamente. TALK

PARENT VOL SENSIVITY

BABY VOL Utilização do equipamento ligado à corrente eléctrica / carregar a pilha 1 Retire a tampa do compartimento da pilha (9). Faça pressão sobre a parte redonda e, em simultâneo, deslize a tampa para baixo. TALK L SENSIVITY Y VOL TALK

PARENT VOL SENSIVITY

BABY VOL DC 9V POWER 2 Introduza a pilha recarregável (sem a bateria recarregável, a unidade pode não funcionar devidamente): Ligue o conector do cabo ao conector do lado esquerdo do compartimento da pilha. Coloque o lado do cabo de ligação na parte superior do compartimento da pilha. 3 Coloque novamente a tampa do compartimento da pilha. Coloque a tampa no compartimento e deslize a tampa para cima, até ouvir um clique. Se a pilha recarregável começar a perder a sua eficácia, substitua-a por uma pilha recarregável nova. Utilize apenas pilhas recarregáveis NiMH! 4 Ligue o transformador CA (24) a uma tomada de alimentação e o cabo à tomada de alimentação CC (23) da base de carga. 5 Coloque a unidade dos pais na base de carga. O indicador de carga vermelho (22) acende-se. CHARGE Pode agora utilizar a unidade dos pais, mas deve deixá-la na base de carga até a pilha ficar totalmente carregada (pelo menos 14 horas). Quando a pilha estiver totalmente carregada, pode retirar a unidade dos pais da base de carga e utilizar a unidade sem fios até 16 horas. Quando o indicador luminoso de carga da pilha (13) piscar a vermelho, isso significa que a pilha está fraca. Coloque a unidade dos pais na base de carga para recarregar a pilha. Nota: Nunca utilize a unidade dos pais sem uma pilha recarregável! Sem a pilha recarregável, a unidade pode não funcionar devidamente Deitar as pilhas fora Tenha em conta o ambiente, quando quiser deitar as pilhas fora. Não misture pilhas antigas e novas ou diferentes tipos de pilhas. Retire as pilhas da unidade do bebé, se não utilizar o Baby Monitor durante um longo período de tempo. XP SBC SC 477.1 Mediaware

13-11-2002 16:08 Pagina 74 PORTUGUÊS Ouvir os sons do seu bebé Ligar as unidades 1 Coloque a unidade do bebé a, pelo menos, um metro de distância do seu bebé. Nunca coloque a unidade do bebé dentro do parque ou da cama do próprio bebé. MONITOR INTERCOM OFF LEVEL SYSTEM POWER 2 Coloque o selector Monitor/Intercom (8) na unidade do bebé na posição MONITOR. > O indicador luminoso de verificação do sistema DECT (5) começa a piscar (verde). 3 Ligue a unidade dos pais, carregando no botão POWER (18). > O indicador luminoso de verificação do sistema DECT (14) começa a piscar (verde). > Os indicadores luminosos de verificação do sistema DECT da unidade do bebé e da unidade dos pais acendem-se continuamente (verde), quando ambas as unidades estiverem em contacto. Nota: Ouve-se um sinal sonoro na unidade dos pais, se a mesma for desligada (acidentalmente). Regular o volume do altifalante

BABY VOL Unidade dos pais 1 Coloque o selector de modos de controlo passo a passo (19) na unidade dos pais, na posição PARENT VOL.

BABY VOL 2 Carregue no botão +/- button (20), na unidade dos pais, para aumentar/diminuir o volume do altifalante da unidade dos pais. > Os indicadores do nível de som (12) da unidade dos pais mostram o tipo de programação durante 3 segundos, aproximadamente. 0 indicadores = controlo silencioso do bebé 5 indicadores = máximo Nota: Podem ocorrer interferências, se as unidades estiverem muito próximas. Para evitar que isto aconteça, regule o volume da unidade dos pais para 0 antes de aproximar as unidades

BABY VOL Unidade do bebé 3 Coloque o selector Volume/Sensitivity (19), na unidade dos pais, na posição BABY VOL. XP SBC SC 477.1 Mediaware 13-11-2002 16:08 Pagina 75 PORTUGUÊS

BABY VOL 4 Carregue no botão +/- de controlo passo a passo (20), na unidade dos pais, para aumentar/diminuir o volume do altifalante da unidade do bebé. > Os indicadores do nível de som (12) da unidade dos pais mostram o tipo de programação durante 3 segundos, aproximadamente. 0 indicadores = altifalante desligado 5 indicadores = máximo Nota: Só pode alterar o volume da unidade do bebé se a unidade do bebé e a unidade dos pais estiverem em contacto.

BABY VOL Regular a sensibilidade do microfone 1 Coloque o selector de modos de controlo passo a passo (19), na unidade dos pais, na posição BABY SENSITIVITY. PARENT VOL BABY SENSIVITY VOL 2 Carregue no botão +/- de controlo passo a passo (20), na unidade dos pais, para aumentar/diminuir a sensibilidade do microfone da unidade do bebé. > Os indicadores do nível de som (12) da unidade dos pais mostram o tipo de programação durante 3 segundos, aproximadamente. 1 indicador = nível mínimo 5 indicadores = nível máximo (transmissão contínua) Nota: Quando definida para o nível máximo (transmissão contínua), a unidade do bebé regista de forma contínua e todos os sons, independentemente do nível, podem ser ouvidos na unidade dos pais. A duração das pilhas pode diminuir para aproximadamente 8 horas, se utilizar a transmissão contínua. Nota: Só pode alterar a sensibilidade da unidade do bebé se a unidade do bebé e a unidade dos pais estiverem em contacto. Utilizar o sistema de intercomunicação familiar Conversar com o bebé para o reconfortar 1 Conversar com o bebé para o reconfortar 1 Coloque ambas as unidades na posição MONITOR para captar os sons do bebé. 2 Regule o nível de volume do altifalante da unidade do bebé, utilizando o selector de controlo passo a passo e os botões para obter o nível desejado. LEVEL SYSTEM POWER 3 Na unidade dos pais, carregue sem soltar no botão TALK button (15) e fale claramente para o microfone. Enquanto carregar no botão TALK da unidade dos pais, não pode ouvir os sons provenientes da unidade do bebé, no altifalante da unidade dos pais. Nota: Fale apenas quando o indicador luminoso de verificação do sistema piscar a verde. XP SBC SC 477.1 Mediaware

13-11-2002 16:08 Pagina 76 PORTUGUÊS Nota: Se o volume do altifalante da unidade do bebé estiver regulado para 0, o indicador luminoso de verificação do sistema acende-se a vermelho quando carregar no botão TALK. 4 Liberte o botão TALK quando terminar. Intercomunicador de duas vias Pode utilizar o seu SBC SC477 como um intercomunicador de duas vias. MONITOR INTERCOM OFF LEVEL 1 Coloque o selector MONITOR/INTERCOM (8) na unidade do bebé na posição INTERCOM. > O indicador luminoso de verificação do sistema DECT começa a piscar (verde). 2 Ligue a unidade dos pais, carregando no botão POWER. SYSTEM POWER LEVEL SYSTEM 3 Aguarde enquanto é estabelecida a ligação (indicador luminoso de verificação do sistema acende a verde). 4 Regule o nível do volume do altifalante da unidade do bebé para obter o nível desejado. 5 Regule o nível de volume do altifalante da unidade dos pais para obter o nível desejado. 6 Na unidade dos pais, carregue sem soltar no botão TALK button (15) e fale claramente para o microfone. POWER Nota: Fale apenas quando o indicador luminoso de verificação do sistema piscar a verde. Nota: Se carregar no botão TALK na unidade dos pais e o volume do altifalante da unidade do bebé estiver regulado para 0, os indicadores luminosos de verificação do sistema acendem-se a vermelho. Nota: Se carregar no botão TALK na unidade do bebé e o volume do altifalante da unidade dos pais estiver regulado para 0, ouve um sinal sonoro na unidade dos pais a alertá-lo para esta situação. 7 Liberte o botão TALK button (15) quando terminar. 8 Na unidade do bebé, carregue sem soltar no botão TALK (3) e fale claramente para o microfone. SYSTEM 9 Liberte o botão TALK (3) quando terminar. Enquanto carregar no botão TALK numa das unidades, não pode ouvir um sinal proveniente da outra unidade. Por outras palavras, só pode falar uma pessoa de cada vez. XP SBC SC 477.1 Mediaware 13-11-2002 16:08 Pagina 77 PORTUGUÊS

Explicação das funções Controlo silencioso do bebé

• Coloque o selector de modos de controlo passo a passo (19) on the Parent Unit to PARENT VOL and adjust the volume of the Parent Unit to the lowest level with the Single Point Control +/- button (20). > Os indicadores do nível de som (12) alertam para os sons do bebé. O número de indicadores luminosos acesos depende do barulho efectuado pelo bebé. Verificar se unidades estão em contacto LIGHT LEVEL SYSTEM SYSTEM

• Verifique se o indicador luminoso de verificação do sistema DECT (14), na unidade dos pais, acende-se continuamente (verde), de modo a confirmar que as duas unidades estão em contacto > O indicador luminoso pisca a vermelho e ouve-se um sinal sonoro de verificação do sistema na unidade dos pais quando: - as unidades não estão em contacto; - estão fora do alcance; - for registada alguma interferência. Ligar a luz de presença LIGHT SYSTEM

• Empurre o botão da luz de presença da unidade do bebé para ligar e desligar a luz de presença. > Desligue a luz de presença quando a unidade do bebé estiver a funcionar a pilhas, para poupar energia. Alcance de funcionamento
• O Baby monitor SBCSC475 tem um alcançe máximo ao ar livre de até 300 metros. Paredes, tectos e grandes objectos podem deminuir drásticamente o alcance deste aparelho. Dependendo do local e das circunstâncias de operação o alcance pode deminuir aproximadamente até uma distância de 50 metros. O sistema verifica a funcionalidade (luzes 5, 14 e emite um sinal sonoro na unidade dos pais) o que em principio lhe indica a fiabilidade da comunicação entre a unidade dos pais e a do bebé, indicando assim quando o aparelho está fora de alcance. XP SBC SC 477.1 Mediaware

13-11-2002 16:08 Pagina 78 PORTUGUÊS Resolução de problemas Se ocorrer uma avaria, verifique primeiro os pontos apresentados a seguir. Se não conseguir resolver um problema seguindo estas sugestões, contacte a linha verde de apoio a clientes (consulte o parágrafo seguinte) ou consulte o representante da marca. Não deve, em circunstância alguma, tentar reparar o equipamento, pois invalida a garantia. Problema Causa possível Solução O indicador luminoso de verificação do sistema DECT não acende Unidade dos pais: a unidade não está ligada. Carregue no botão POWER. Unidade do bebé: a unidade não está ligada. Ligue-a com o botão MONITOR/INTERCOM. As pilhas estão fracas. Substitua/recarregue as pilhas. O transformador não está ligado ou as Ligue o transformador ou substitua pilhas estão gastas. as pilhas. O indicador luminosode As pilhas recarregáveis não foram verificação do sistema introduzidas naunidade dos pais. DECTda unidade dos pais está sempre a piscar a verde Coloque as pilhas recarregáveis na unidade dos pais. Ruído elevado Afaste a unidade dos pais da unidade do bebé. Diminua o volume da unidade dos pais. UAs unidades estão muito próximas. O volume está muito elevado. As pilhas da unidade dos As pilhas estão fracas. pais não carregam Substitua a pilha recarregável, utilizando apenas uma pilha recarregável NiMH. Sem som Aumente o volume da unidade dos pais. Regule o nível de sensibilidade da unidade do bebé. Aproxime a unidade dos pais da do bebé. O volume da unidade dos pais está muito baixo. O nível de sensibilidade na unidade do bebé está muito baixo. As unidades estão fora do alcance. unidade O indicador luminoso de Há uma unidade que não está ligada. verificação do sistema DECT está vermelho (a piscar). Verifique se carregou no botão MONITOR/INTERCOM da unidade do bebé e no botão POWER na unidade dos pais. O indicador luminoso de As pilhas têm pouca carga ou estão gastas. carga das pilhas está a Unidade dos pais: piscar Unidade do bebé: Recarregue a pilha. Substitua ou retire as pilhas. XP SBC SC 477.1 Mediaware 13-11-2002 16:08 Pagina 79 PORTUGUÊS

A função de conversação O volume do altifalante da unidade não está a funcionar* do bebé está regulado para 0. Regule o volume do altifalante para 1 ou para um nível superior. A função de intercomunicação não está a funcionar* A unidade do bebé está no modo Baby Monitor. O volume do altifalante da unidade do bebé está regulado para 0 As unidades estão muito afastadas. Coloque a unidade do bebé no modo de intercomunicação. Regule o volume do altifalante para 1 ou para um nível superior. Diminua a distância entre elas. O indicador luminoso de verificação do sistema DECT acende-se (a piscar a vermelho)/ Ouve-se um sinal sonoro de verificação do sistema na unidade dos pais As unidades estão muito afastadas. As pilhas têm pouca carga. As unidades não conseguem estabelecer contacto; na unidade dos pais mesmo quando estão próximas. Diminua a distância entre elas. Substitua/recarregue as pilhas. Experimente resolver o problema, utilizando o modo de inicialização. *) Na função Talk/Intercom, quando uma unidade estiver a transmitir, a outra unidade só pode receber (e não transmitir). A função TALK da unidade dos pais tem prioridade sobre a da unidade do bebé. Se carregar em ambos os botões ao mesmo tempo, a função TALK da unidade dos pais é activada. Características técnicas Fonte de alimentação: – Pilha recarregável; NiMH recarregável para a unidade dos pais (incluída) – 4 pilhas opcionais 1,5V; AA para a unidade do bebé (não incluídas) – Transformador CA 230V CA, 50 Hz Raio de funcionamento: Até 300 metros em condições ideais. As paredes, as portas, etc., diminuem o raio de funcionamento. Dentro de casa o raio de funcionamento pode diminuir para 50 metros Temperatura de funcionamento: 0 °C a 40 °C Padrão: Digital Enhanced Cordless Telecommunications (DECT) Utilize apenas o transformador CA incluído ou um tipo que esteja em conformidade com a norma de segurança EN60950 e tenha as seguintes especificações: 9 V CC / 200 mA. XP SBC SC 477.1 Mediaware

13-11-2002 16:08 Pagina 80 PORTUGUÊS Repor as predefinições Modo de inicialização predefinida Com este modo pode repor as predefinições em ambas as unidades.As predefinições podem ser utilizadas se ocorrerem problemas que não possam ser resolvidos seguindo as sugestões do capítulo ‘Resolução de problemas’. 1 Verifique se as unidades estão a uma distância de um metro entre si. 2 Desligue ambas as unidades. Nota:Tem de repor as predefinições em ambas as unidades. Deste modo, deve executar o passo 4 em 5 segundos, depois do indicador luminoso de verificação do sistema DECT da unidade do bebé começar a piscar (passo 3). SYSTEM

3 Carregue sem soltar no botão Talk da unidade do bebé durante pelo menos 6 segundos, enquanto liga a unidade (coloque o selector em MONITOR ou INTERCOM). > Os indicadores de verificação do sistema DECT piscam a vermelho/verde alternadamente. 4 Carregue sem soltar no botão Talk da unidade dos pais durante pelo menos 6 segundos, enquanto carrega no botão POWER. > Os indicadores de verificação do sistema DECT piscam a vermelho/verde alternadamente. > Quando as unidades estiverem em contacto, (normalmente dentro de 30 a 120 segundos), ouve-se um sinal sonoro em ambas as unidades. A ligação é restabelecida. Nota: Ao executar o modo de inicialização predefinida, muda o volume da unidade dos pais, da unidade do bebé e a sensibilidade da unidade do bebé para os valores predefinidos. Tem de voltar a regular as programações para obter os níveis desejados. As predefinições são as seguintes: - Volume da unidade dos pais: 3 indicadores - Volume da unidade do bebé: 3 indicadores - Sensibilidade da unidade do bebé: 3 indicadores Precisa de ajuda? Se tiver alguma dúvida sobre o SC477, contacte-nos através da nossa linha verde de apoio a clientes! Pode encontrar o número na lista da página 2.. Antes de telefonar, leia este manual atentamente. Poderá resolver a maioria dos problemas. O número de modelo do Baby Monitor é SBC SC477. Data de compra:
