Tipo de produto	Martelo perfurador sem fio
Marca	Bosch
Modelo	GBH 18V20 Professional
Categoria	Furadeira de impacto
Alimentação	Bateria de íon de lítio 18 V
Tipo de bateria recomendada	Íon de lítio, capacidade 3,0 Ah (recomendação Bosch)
Sistema de fixação de ferramenta	SDS-plus
Modos de operação	Perfuração com percussão, cinzelamento, aparafusamento, perfuração sem percussão
Sentido de rotação	Direita e esquerda (reversível)
Vario-Lock (ajuste da posição do cinzel)	Sim
Empunhadura adicional	Sim, fornecida
Parada de profundidade	Sim, fornecida
Iluminação de trabalho	Sim (LED integrado)
Indicador de carga da bateria	Sim (3 LEDs)
Tampa antipoeira	Sim, substituível
Materiais compatíveis	Concreto, tijolo, pedra natural, madeira, metal, cerâmica, plástico
Aplicações	Perfuração com e sem percussão, cinzelamento leve, aparafusamento
Manutenção	Limpeza regular das aberturas de ventilação e do porta-ferramentas
Segurança	Empunhaduras isoladas, parada de emergência (soltar o interruptor), proteções auditivas e oculares recomendadas
Norma de referência	EN 60745-2-6
Peças de reposição	Disponíveis através do serviço pós-venda Bosch (www.bosch-pt.com)
Garantia	Consulte o revendedor autorizado

Perguntas frequentes - GBH 18V20 Professional BOSCH

Como trocar a ferramenta de trabalho SDS-plus?

Para colocar uma ferramenta SDS-plus, insira-a girando ligeiramente até que ela encaixe. Verifique puxando-a. Para removê-la, puxe o anel de bloqueio para trás e retire a ferramenta.

Como ajustar a profundidade de perfuração?

Use a parada de profundidade fornecida. Solte a empunhadura adicional, ajuste a parada na profundidade desejada e aperte a empunhadura.

Como usar a função Vario-Lock para o cinzel?

Coloque o interruptor na posição de cinzelamento. Gire o cinzel para a posição desejada e trave-o recolocando o interruptor na posição de operação.

Como carregar corretamente a bateria?

Use apenas o carregador Bosch recomendado. Insira a bateria no carregador. A carga completa é indicada pelos LEDs. Carregue apenas em temperaturas entre 0 e 45 °C.

O que fazer em caso de bloqueio da ferramenta?

Pare imediatamente a ferramenta. Solte a ferramenta de trabalho bloqueada. Antes de reiniciar, certifique-se de que a ferramenta pode girar livremente para evitar uma reação brusca.

Como limpar o aparelho?

Limpe regularmente as aberturas de ventilação e o porta-ferramentas com uma escova seca. Use um pano úmido para a caixa. Não use produtos químicos.

Quais acessórios são compatíveis?

Use acessórios SDS-plus para perfuração com percussão e cinzelamento. Para perfuração sem percussão, use um mandril de aperto rápido com brocas cilíndricas. Consulte o catálogo Bosch.

Como transportar a ferramenta com segurança?

Remova a bateria. Coloque o interruptor de sentido de rotação na posição central para evitar partida acidental. Transporte a ferramenta em sua embalagem original ou em um estojo adequado.

Como descartar o aparelho e as baterias?

Não descarte a ferramenta nem as baterias no lixo doméstico. Siga as regulamentações locais para reciclagem. As baterias de íon de lítio devem ser descarregadas e os contatos protegidos.

Onde encontrar peças de reposição?

As peças de reposição estão disponíveis no serviço pós-venda Bosch. Consulte o site www.bosch-pt.com para vistas explodidas e pedidos. Informe o número de artigo de 10 dígitos.

MANUAL DE UTILIZADOR GBH 18V20 Professional BOSCH

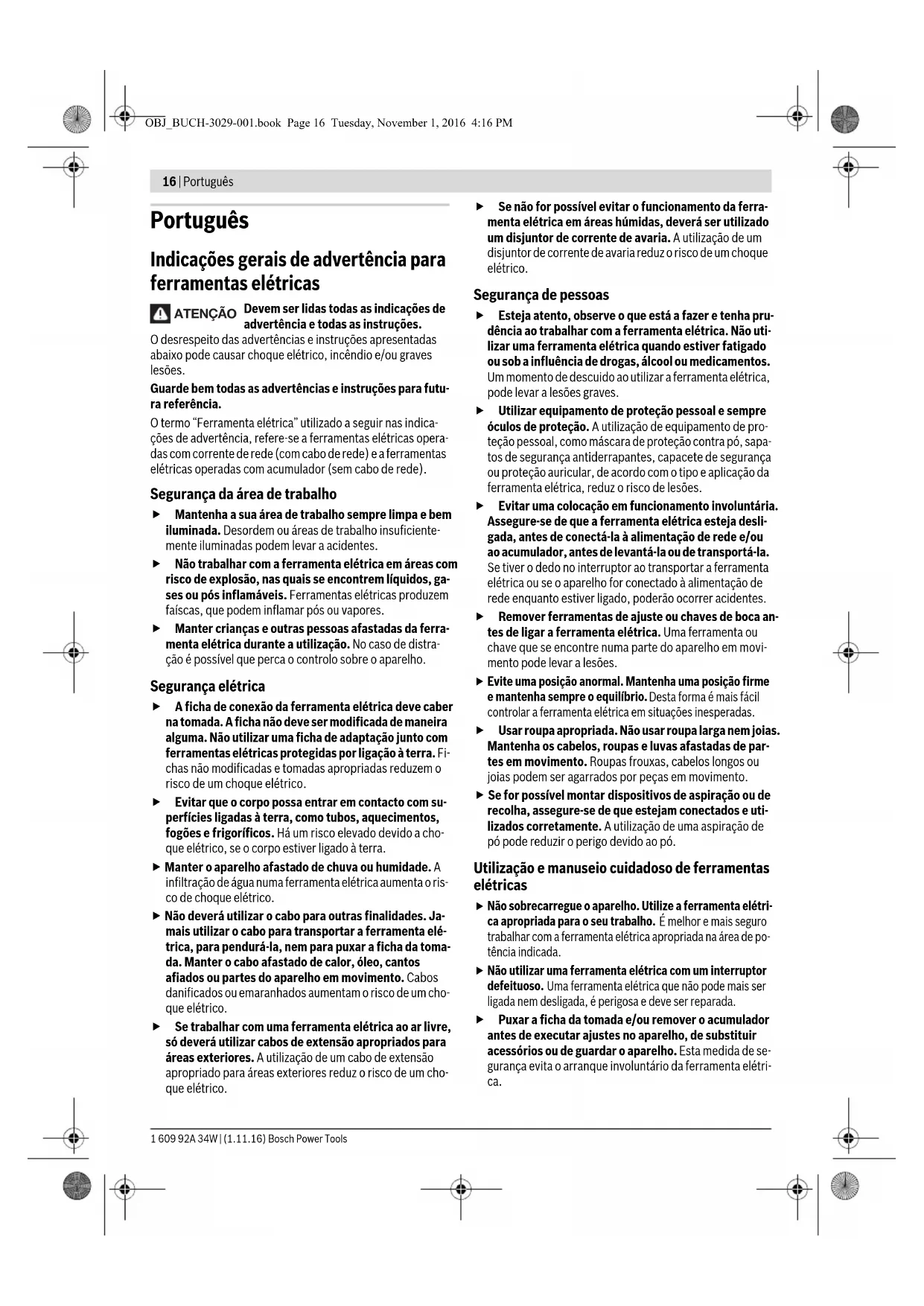

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO: Devem ser lidas todas as advertências e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar poeiras ou vapores. Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evite que o corpo entre em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilize o cabo para outras finalidades. Não utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.

Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. - Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. - Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.

Guarde as ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas não familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. - Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. - Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e devem ser conduzidas com maior facilidade. Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Só utilizar ferramentas elétricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. - Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorreta, pode sair líquido do acumulador. Evitar o contato. No caso de um contato acidental, deverá enxaguar com água. Se o líquido entrar em contato com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para martelos

Usar proteção auricular. Ruídos podem provocar a surdez. Utilizar punhos adicionais se estes forem fornecidos com a ferramenta elétrica. A perda de controle pode provocar lesões. Ao executar trabalhos durante os quais a ferramenta de trabalho ou o parafuso possam atingir cabos elétricos que se encontrem sob a superfície a ser trabalhada ou o próprio cabo de rede, deverá segurar o aparelho pelas superfícies isoladas do punho. O contato com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico.

Indicações de segurança e de trabalho adicionais

Para o transporte e para o armazenamento, deve colocar o comutador de sentido de rotação na posição central. Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente. Utilizar detetores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contacto com cabos elétricos pode provocar incêndios e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. Apertar firmemente o punho adicional. Durante o trabalho, deverá segurar a ferramenta elétrica firmemente com ambas as mãos e manter uma posição segura. A ferramenta elétrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Para furar, sem percussão, em madeira, metal, cerâmica e plástico, assim como para furar, são usadas ferramentas sem SDS-plus (p.ex. brocas com encabadouro cilíndrico). Para estas ferramentas são necessários um mandril de brocas de aperto rápido ou um mandril de brocas de coroa dentada. O mandril de brocas trava-se automaticamente. Puxar o mandril de brocas para controlar o trabalho. ► Introduzir a ferramenta de trabalho SDS-plus: Puxar a ferramenta para controlar o travamento. Uma capa de proteção contra pó danificada deve ser substituída imediatamente. A capa de proteção contra pó evita, consideravelmente, que penetre pó de perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta, deverá assegurar-se de que a capa de proteção contra pó não será danificada. Pós de materiais, como por exemplo tintas que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde e provocar reações alérgicas.

cas, doenças das vias respiratórias e/ou cancro. Materiais que contenham amianto só devem ser processados por pessoal especializado.

• Se possível, deverá usar um dispositivo de aspiração apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Evite o acúmulo de pó no local de trabalho. Os pós podem entrar levemente em ignição. Para poupar energia, só ligar a ferramenta elétrica quando ela for utilizada. Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões. Se a ferramenta de trabalho bloquear, deve desligar a ferramenta elétrica. Soltar a ferramenta de trabalho. Assegure-se de que, ao ligar a ferramenta elétrica, a ferramenta de trabalho se movimente livremente. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reação. - Espere a ferramenta elétrica parar completamente antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. Evitar que o aparelho seja ligado sem querer. Assegure-se de que o interruptor de ligar-desligar está na posição desligada antes de colocar um acumulador.

Não transporte a ferramenta elétrica com o dedo sobre o interruptor de ligar-desligar nem coloque o acumulador na ferramenta elétrica ligada, pois isso pode causar acidentes.

• Não abrir o acumulador. Há risco de curto-circuito.

Em caso de danos e de utilização incorreta do acumulador, pode escapar vapor. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. Só utilizar o acumulador junto com a sua ferramenta elétrica Bosch. Só assim é que o seu acumulador é protegido contra perigosa sobrecarga. Só utilizar acumuladores Bosch com a tensão indicada na placa de características da sua ferramenta elétrica.

Se forem usados outros acumuladores, p. ex. imitações, acumuladores restaurados ou acumuladores de outras marcas, há perigo de lesões, assim como danos materiais devido a explosões de acumuladores.

O acumulador é fornecido parcialmente carregado. Para assegurar a capacidade completa do acumulador, o

acumulador deve ser carregado completamente no carregador antes da primeira utilização.

▹ Ler as instruções de serviço do carregador. ▹ Controlar a posição firme do acumulador. Há dois níveis de travamento. Os objetos apoiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos faculta a utilização segura e aprimorada da ferramenta elétrica.

Símbolo Significado

GBH 180-LI: Martelo perfurador sem fio

Área marcada de cinza: Punho (superfície isolada)

N.º do produto

Ler todas as indicações de segurança e as instruções

Antes de todos os trabalhos na ferramenta elétrica, deverá retirar o acumulador da ferramenta elétrica.

Usar luvas de proteção

Usar proteção auricular.

Usar óculos de proteção

A Bosch recomenda a utilização de baterias com uma capacidade de pelo menos 3,0 Ah.

Direção do movimento

Direção da reação

Símbolo Significado

Próximo passo de ação

Furar sem percussão

Furar com percussão

Cinzelar

Parafusos

Marcha à direita/à esquerda

Vario-Lock

Ligar

Desligar

Baixo número de rotações/de percussões

Alto número de rotações/de percussões

Indicação da energia do acumulador

Capa de recolha do pó

Fixação da ferramenta

U T e

ns N.de percussões

E Força de impacto individual conforme

EPTA-Procedure 05/2009

n N u

Madeira

Aço

Betão

Muramenteos

máx. diâmetro de perfuração

Peso conforme EPTA-Procedure 01:2014

LwA Nível da potência acústica

LpA Nível de pressão acústica

a Valor total de oscilações

Símbolo Significado

K	I
T1	Temperatura ambiente admissivel du-rante o corregamento
T2	Temperatura ambiente permitida du-rante o functimento e armazen-a-mento* potência limitada a temperatas<0 °C
	Baterias recomendadas

Carregadores recomendados

Volume de fornecimento

Martelo perfurador, punho adicional e limitador de profundidade.

Ferramentas de trabalho e outros acessórios ilustrados ou descritos não pertencem ao volume de fornecimento padrão.

Todos os acessórios encontram-se no programa de acessórios.

Utilização conforme as disposições

A ferramenta elétrica é destinada para furar com percussão em betão, tijolos e pedras, assim como para cinzelar. Ela também é apropriada para furar sem percussão em madeira, metal, cerâmica e plástico, assim como para aparafusar.

A luz desta ferramenta elétrica serve para iluminar a área de trabalho direta da ferramenta elétrica e não é adequada para a iluminação ambiente no âmbito doméstico.

Dados técnicos

Os dados técnicos do produto encontram-se na lista da página 76.

Informação sobre ruídos/vibrações

Os valores de medição do produto encontram-se na tabela da página 76.

Os valores de emissão de ruído determinados de acordo com EN 60745-2-6.

Totais valores de vibrações a, (soma dos vetores de três direções) e incerteza K averiguada conforme EN 60745-2-6.

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se, contudo, a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com

manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar consideravelmente a carga de vibrações para o período completo do trabalho.

Para uma estimação exata da carga de vibrações, deve-se também considerar os períodos em que a ferramenta está desligada ou em funcionamento, mas não está sendo utilizada. Isto pode reduzir claramente a carga de vibrações para o período completo do trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Montagem e funcionamento

A seguinte tabela indica os objetivos de ação para a montagem e a operação da ferramenta elétrica. As instruções dos objetivos de ação são às vezes na figura indicada. Dependendo do tipo da aplicação, são necessárias diferentes combinações de instruções. Devem ser observadas as instruções de segurança.

Meta deaqueão Figura Observe Págnina
Deslocar o punho adicular		177
Retirar o acumulador		277
Colocar o acumulador		377
Controlar o estado de entrega do acu- mulador	100% 0%	478
Introduzir a ferramenta de trabalho SDS-plus		578
Retirar a ferramenta de trabalho SDS-plus		678
SeLECTIONR O tipo de functiOnamento e o sentido de rotação	I←I T←T Y	779

Meta de ação Figura Observe Página

Alterar a posição do cinzel (Vario-lock)

880

Ajustar a profundidade de perfuração X

980

Montar o tubo de recolho do pó

1081

Ligar, desligar e ajustar o número de rotações

1181

Selecionar acessórios

-82

Manutenção e limpeza

• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Após cada utilização, deverá limpar a ferramenta de trabalho, a fixação da ferramenta e as aberturas de ventilação da ferramenta elétrica, assim como as aberturas de ventilação do acumulador.

Serviço pós-venda e consultoria de aplicação

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contato

Angola

InvestGlobal

Parque Logístico

Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo uso; sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser realizada.

Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor, observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar ferramentas elétricas e acumuladores/pilhas no lixo doméstico!

Acumuladores/pilhas:

Iões de lítio:

Observar as indicações no capítulo "Transporte", página 21.

Sob reserva de alterações.

Objetivo Figura Considerar Página

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente elétrica (com fio elétrico) e a ferramentas elétricas operadas com acumulador (sem fio elétrico).

• Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
• Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
• Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que ocorra uma perda de controle sobre a ferramenta.

Segurança elétrica

• O plugue da ferramenta elétrica deve caber na tomada. O plugue não deve ser modificado de maneira alguma. Não utilize plugues de adaptação com ferramentas elétricas protegidas por ligação à terra. Plugues não modificados e tomadas apropriadas reduzem o risco de um choque elétrico. Evite que o corpo possa entrar em contato com superfícies ligadas à terra, como por exemplo tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra.
• Mantenha a ferramenta afastada de chuva ou umidade. A infiltração de água em uma ferramenta elétrica aumenta o risco de um choque elétrico.
• Não utilize o cabo para outras finalidades. Jamais utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar o plugue da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes da ferramenta em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas externas. A utilização de um cabo de extensão apropriado para áreas externas reduz o risco de um choque elétrico. Se não for possível evitar que a ferramenta elétrica seja operada em áreas úmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança pessoal

Esteja atento, observe o que está fazendo e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada, antes de ligá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se a ferramenta for ligada à alimentação de rede quando estiver ligada, poderão ocorrer acidentes.

• Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte da ferramenta em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
• Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados pelas peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que sejam conectados e utilizados de forma correta. A utilização de uma aspiração de pó pode reduzir perigos provocados por pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não force a ferramenta. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser consertada. Retire o plugue da tomada e/ou remova o acumulador antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com a ferramenta ou que não tenham lido estas instruções utilizem a ferramenta. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis da ferramenta funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Providenciar que peças danificadas sejam consertadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Manter as ferramentas de corte sempre afiadas e limpas. Ferramentas de corte tratadas com cuidado e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as especificadas pode levar a situações perigosas.

Manuseio e uso cuidadosos de ferramentas sem fio

Só carregar as baterias em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador for usado para carregar baterias de um tipo diferente do que as baterias para as quais é previsto. Só utilizar nas ferramentas elétricas as baterias previstas para tal. O uso de outras baterias pode levar a lesões e a incêndios. - Quando não estiver em uso, a bateria deverá ser mantida afastada de clipes, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer um curto-circuito dos contatos. Um curto-circuito entre os contatos da bateria pode causar queimaduras ou incêndio. Se a bateria for utilizada de forma incorreta, poderá escapar líquido da bateria. Evitar o contato com este líquido. Lavar com água no caso de contato. Consultar um médico se o líquido entrar em contato com os olhos. O líquido que escapa da bateria pode causar irritações na pele ou queimaduras.

Serviço

Só permita que a sua ferramenta seja consertada por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro da ferramenta.

Instruções de segurança para martelos

▷ Usar proteção auricular. Ruídos podem provocar a perda da audição. Use os punhos adicionais, se eles foram fornecidos com a ferramenta elétrica. A perda de controle pode causar ferimentos. Segure a ferramenta pelas superfícies do punho isoladas quando executa trabalhos, em que o acessório ou o parafuso possa atingir cabos elétricos ocultos ou o próprio cabo de corrente elétrica. O contato com um condutor elétrico também pode colocar sob tensão peças de metal da ferramenta e causar um choque elétrico.

Mais instruções de segurança e trabalho

Para o transporte e armazenamento, coloque o interruptor de comutação do sentido de rotação na posição central. Em caso de acionamento inadvertido do interruptor de ligar/desligar, existe perigo de ferimentos. Utilizar detectores apropriados para encontrar cabos escondidos ou consultar a companhia elétrica local. O contato com cabos elétricos pode levar a incêndio e choque elétrico. Danos em uma tubulação de gás pode levar a explosão. A penetração em um cano de água causa danos materiais.

Aperte bem o punho adicional. Ao trabalhar, segure bem a ferramenta elétrica com as duas mãos e garanta uma posição segura. A ferramenta elétrica se deixa conduzir de forma segura com as duas mãos. Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixada com dispositivos de aperto ou com um torno de bancada está mais firme do que segurada com a mão. Para furar sem impacto em madeira, metal, cerâmica e plástico, assim como para parafusar, são usadas ferramentas sem SDS-plus (p. ex. broca com encabadouro cilíndrico). Para estas ferramentas você necessita de uma bucha de aperto rápido ou bucha de coroa dentada. A bucha substituível se autobloqueia. Verifique o travamento, puxando na bucha substituível. Usar ponto de parafusar SDS-plus: Puxe a ferramenta para verificar o travamento.

Uma capa contra o pó danificada deve ser imediatamente substituída. A capa contra o pó evita a penetração de pó de furação no encabadouro durante o funcionamento. Ao inserir a ferramenta, certifique-se de que a capa contra o pó não fica danificada. Pós de materiais, como por exemplo tintas que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde e provocar reações alérgicas, doenças das vias respiratórias e/ou câncer. Material que contenha asbesto deve ser processado por pessoas especializadas.

• Se possível, deverá utilizar uma aspiração de pó.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória da classe P2.

Observe as diretrizes vigentes no seu país relativas aos materiais a serem trabalhados.

• Evitar acúmulos de pó no local de trabalho. Pós podem se inflamar levemente. Se a ferramenta elétrica não for utilizada, desligue-a para poupar energia. A ferramenta elétrica só deve entrar em contato com a porca/o parafuso quando estiver desligada. Ferramentas de trabalho em rotação podem escorregar. Se o acessório ficar bloqueado, desligue a ferramenta elétrica. Solte o acessório. Antes de ligar a ferramenta elétrica, verifique a liberdade de movimento do acessório. Ao ligar com a ferramenta para furar bloqueada, ocorrem torques de reação elevados.
• Espere a ferramenta elétrica parar completamente antes de depositá-la. A lâmina de serra pode emperrar e levar à perda de controle sobre a ferramenta elétrica. Evite que a ferramenta seja ligada acidentalmente. Assegure-se de que o interruptor de ligar-desligar está na posição desligada antes de colocar a bateria. Podem ocorrer acidentes se a ferramenta elétrica for transportada com o seu dedo no interruptor de ligar-desligar ou se a bateria for introduzida na ferramenta elétrica ligada. Não abra a bateria. Há risco de curto-circuito.

Proteja o acumulador contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão.

Em caso de danos e uso incorreto do acumulador, pode escapar vapores. Ventile com ar fresco e consulte um médico caso tenha queixas. É possível que os vapores irritem as vias respiratórias. Utilize o acumulador somente com a sua ferramenta elétrica Bosch. Só assim é que o seu acumulador estará protegido contra perigosa sobrecarga. Utilize acumuladores Bosch com a tensão indicada na placa de características da ferramenta elétrica. Se forem usados outros acumuladores, p. ex. imitações, acumuladores restaurados ou acumuladores de outras marcas, há perigo de lesões, assim como danos materiais devido a explosões de acumuladores. A bateria é fornecida parcialmente carregada. Para garantir a capacidade máxima da bateria, antes da primeira utilização, carregue a bateria por completo no carregador. Leia o manual de instruções do carregador. Verifique se a bateria ficou bem encaixada. Existem dois... A bateria pode ser danificada com objetos pontiagudos como p. ex. prego ou chave de parafusos ou devido a influência de força externa. Pode ocorrer um curto-circuito interno e a bateria pode arder, deitar fumo, explodir ou sobreaquecer.

Símbolos

Os seguintes símbolos são importantes para a leitura e compreensão do manual de instruções. Memorize os símbolos e o respetivo significado. A interpretação correta dos símbolos ajuda você a usar a melhor e de forma mais segura a ferramenta elétrica.

Símbolo Significado

GBH 180-LI: Martelo perfurador sem fio

área MARCADA a cinza: punho (superfície do punho isolada)

Nº do produto

Guarde todas as indicações de segurança e as instruções

Retire a bateria da ferramenta elétrica antes de trabalhar na ferramenta elétrica.

Símbolo Significado

Use luvas de proteção

Use proteção auditiva.

Use óculos de proteção

A Bosch recomenda a utilização de baterias com uma capacidade de pelo menos 3,0 Ah.

Sentido de movimento

Sentido de reação

Próximo passo de ação

Furar sem impacto

Furar com martelo

Cinzelar

Parafusos

Marcha à direita/à esquerda

Vario-Lock

Ligar

Desligar

Nº de rotações/impactos reduzido

Nº de rotações/impactos elevado

Indicador de carregamento da bateria

Capa de recolha do pó

Símbolo Significado

Fixação da ferramenta

U T e

ns N° de percussões

E Intensidade de impacto individual de acordo com EPTA-Procedure 05/2009

n Rotações nominais
Madeira
Aço
Concreto
Alvenaria
Ø	D i
Pesa de acordo com EPTA-Procedure 01:2014
LwA	Nível de potência sonora
LpA	Nivel de pressão sonora
ah	Valores totais de vibração
K	I n
T1	temperatura ambiente permitida duran- te ocarregamento
T2	temperatura ambiente permitida duran- te ofunçamento e armazenamento * potência limitada a temperatas<0 °C
baterias recomendadas

Carregadores recomendados

Martelo perfurador, punho adicional e batente de profundidade.

Os acessórios ilustrados ou descritos não fazem parte do material a fornecer standard.

Os acessos completos podem ser consultados no programa de acessos.

Utilização adequada

A ferramenta elétrica se destina a furar com martelo em concreto, tijolo e pedra, assim como ligeiros trabalhos de cinzelagem. Ela também se adequa para furar sem impacto em madeira, metal, cerâmica e plástico, assim como para parafusar.

A luz desta ferramenta elétrica se destina a iluminar o raio de ação direto da ferramenta elétrica e não a iluminar uma sala em casa.

32 | Português-Brasil

Dados Técnicos

Os dados técnicos do produto estão indicados na tabela na página 76.

Informação sobre ruídos/vibrações

Os valores de medição estão indicados na tabela na página 76.

Os valores de emissão de ruído determinados de acordo com EN 60745-2-6.

Totais valores de vibrações a_h (soma dos vetores de três direções) e incerteza K ponderada conforme EN 60745-2-6.

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da energia de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho. Para uma estimação exata da carga de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona sem ser utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: a manutenção das ferramentas elétricas e das ferramentas de trabalho, manter as mãos quentes durante o trabalho e a organização dos processos de trabalho.

Montagem e operação

A seguinte tabela indica os objetivos de ação para montagem e operação da ferramenta elétrica. As instruções para os objetivos de ação são exibidas na imagem indicada. Consoante o tipo de uso, são necessárias combinações das instruções. Observe as instruções de segurança.

Objetivo deaque		Fígura	Respelte	Páçina
Oscilar punho adácional		177
Retirar o acumulador		277
Colocar bateria		377
Verificar;nível de)carga da bateria	100%	478
Usar ponta de parafusar SDS-plus578→		SDS-plus
Retirar ponta de parafusar SDS-plus		678	SDS-plus

Objetivo de ação | Figura | Respeite | Página

Selecionar modo de operação e sentido de rotação

779

Alterar ajuste do cinzel (Vario-Lock)

880

Ajustar profundidade de perfuração X

980

Montar tubo de recolha do pó

1081

Ligar/desligar e ajustar número de rotações

1181

Selecionar acessórios

-82

Manutenção e limpeza

• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Depois de cada utilização, limpe o acessório, o encabadouro e as aberturas de ventilação da ferramenta elétrica, assim como as aberturas de ventilação da bateria.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contato

Angola

InvestGlobal

Parque Logístico

Os acumuladores de iões de lítio contidos estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo usuário, sem mais obrigações.

No transporte por terreiros (por ex: transporte aéreo ou marítimo), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser transportada.

Acumuladores não devem ser transportados se a carcaça não estiver em perfeito estado. Colar os contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem.

As ferramentas elétricas, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar ferramentas elétricas e acumuladores/pilhas no lixo doméstico!

"Transporte", Páginas 33.

Sob reserva de alterações.

Jdag Jg aJg. gaw agg sJl .gawll oJ

111 111 111 111 111 11

jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil jil

Jol

auijg 0sacaiu .Jaaayaiyajgll ooll uii ciu gki lo sic gl uio gki lo sic alou wiplo .aggl ggl jgsll gl Ujdoall Ucogd auijgll ooll piaiw sic odalg .

jall jaiagll gia s, jalil aygll sic i jl j 1 ggl ggl gjji l no aolgl nol aldg jn o, auijgl ooll jlooslg egi , jj .29

Jl lal dla Lg g 0a a yjy jy jy jy J. gglg g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g

g gaiall gl oal g jg .aJjSJI 29j yloJl Jjgl jg
