Tipo de produto	Filtro de água para piscina
Marca	AstralPool
Modelo	Rapidpool
Categoria	Filtro de água
Tipo de filtração	Filtração com areia e válvula multivias 6 posições
Posições da válvula	Filtração, Lavagem, Enxágue, Recirculação, Esvaziamento, Fechamento
Carga de areia	Sílica granulometria 0,5 a 0,7 mm, quantidade conforme placa de identificação
Pressão normal de filtração	0,8 kg/cm² (11,4 PSI)
Pressão de lavagem recomendada	1,3 kg/cm² (18,5 PSI)
Material principal	Plástico (corpo e válvula)
Conexões	Tubulações plásticas 1 ½" ou 2" com conexões de 3 peças e juntas de borracha
Instalação	Superfície horizontal, de preferência 0,50 m abaixo do nível da água
Manutenção corrente	Lavagem e enxágue quando a pressão atingir 1,3 kg/cm²
Manutenção anual	Limpeza da areia com Astral Filnet; troca de areia a cada 3 anos
Invernagem	Lavagem, enxágue, esvaziamento completo, remoção da tampa para ventilação
Precauções de segurança	Não operar sem água; não usar solventes; não apertar excessivamente as porcas
Peças de reposição disponíveis	Junta da tampa, manômetro, bujão de sangria, válvula multivias, conexões
Capacidade de reparo	Substituição das juntas e peças se necessário; manutenção possível pelo usuário
Informações gerais	Filtro de areia para piscina, necessita de bomba e tratamento químico complementar

Perguntas frequentes - Rapidpool ASTRALPOOL

Como instalar a areia no filtro Rapidpool ?

Encha o filtro com água até a metade, depois despeje a quantidade de areia sílica (granulometria 0,5-0,7 mm) indicada na placa de identificação. Limpe a ranhura da junta, recolha a tampa e aperte.

Quando deve ser feita a lavagem do filtro ?

Quando o manômetro indicar uma pressão de 1,3 kg/cm² (18,5 PSI), isso significa que a areia está suja. Coloque a válvula na posição LAVAGEM e ligue a bomba por 2 minutos.

Por que meu filtro tem baixo fluxo de água filtrada ?

Verifique o cesto do pré-filtro da bomba (limpe-o), certifique-se de que a bomba gira no sentido correto (sentido anti-horário visto de frente) e que as tubulações de sucção não estão entupidas.

Como hibernar o filtro Rapidpool ?

Faça uma lavagem e um enxágue, esvazie completamente o filtro de água, remova a tampa para mantê-lo ventilado durante o inverno. Na primavera, siga as instruções de colocação em funcionamento.

O que fazer se a pressão subir rapidamente durante a filtração ?

Isso pode ser devido ao pH elevado (água turva) ou à falta de cloro (água verde). Ajuste o pH entre 7,2 e 7,6 e adicione cloro se necessário.

Como proceder ao enxágue após uma lavagem ?

Imediatamente após a lavagem, coloque a válvula na posição ENXÁGUE e ligue a bomba por um minuto. Isso envia a água suja para o esgoto. Em seguida, coloque de volta na posição FILTRAÇÃO.

Posso usar tubulações de ferro para conectar a válvula multivias ?

Não, use apenas acessórios plásticos e teflon. Tubulações de ferro, estopa ou solvente são proibidos.

Como ajustar as válvulas de dreno de fundo e skimmer ?

Se a válvula do dreno de fundo estiver completamente aberta, a sucção pelos skimmers é fraca. Para reforçar a sucção na superfície, feche parcialmente o dreno de fundo.

Qual é o nível de cloro recomendado na água ?

O cloro livre deve estar entre 0,20 e 0,60 mg/L (ou 0,2 a 0,6 ppm) para uma desinfecção eficaz.

O que fazer se o manômetro oscilar violentamente ?

Isso indica entrada de ar na bomba. Verifique vazamentos no cesto do pré-filtro e nas tubulações de sucção. Certifique-se também de que as válvulas de sucção estão completamente abertas.

MANUAL DE UTILIZADOR Rapidpool ASTRALPOOL

DE ALTA VELOCIDADE DE FILTRAÇÃO

KUM FILTRELERI

TUKSEK HIZDA FILTRELEME

PÍSKOVÉ FILTRY

S VYSOKOU FILTRAČNÍ RYCHLOSTÍ

ПЕСОЧНЫЙ ФИЛЬТР

ВЫСОКОЙ МОЩНОСТИ

INSTALLATION AND MAINTENANCE MANUAL

MANUEL D'INSTALLATION ET D'ENTRETIEN

MANUAL DE INSTALACION Y MANTENIMIENTO

0,8 kg/cm ^2 - 11,4 PSI: Normal pressure at the beginning of a filtering cycle.

WASTE

VIDANGE

PRINCIPIOS DE FUNCIONAMENTO

VACIADO

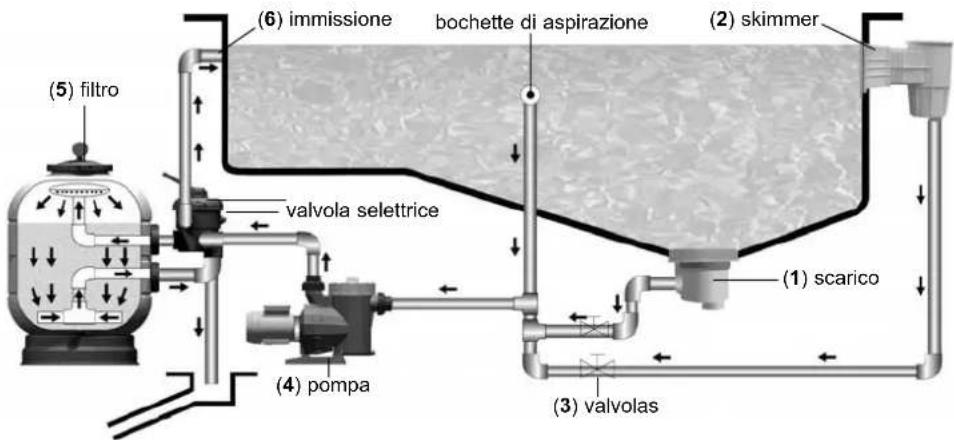

PRINCIPIO DI FUNZIONAMENTO

SCARICO

ENTLEEREN

Logicamente, esta e a primeira pergunta com que nos defrontamos. Antigamente a maioria das piscinas não dispunha de uma instalação de depuração e funcionavam soamente encahndo-as com água limpa, mas passados alguns dias a água apresentava um aspecto desagradável, eram despejadas, limpas e novamente cheias, isto sem duvida alguma representava varios inconvenientes: consumo de água, insalubridade da piscina e um banho nada agradável devido à insuficiente tranparência da água.

A sociedade actual exige: economia, higiene e comodidade. Por estas razões devemos dotar as piscinas de instalações e tratamentos necessarios.

No Verão quando se enche uma piscina com água da rede pública ou de um furo, observa-se que está limpia, mas após a sua exposição ao sol e ao ar ocorrem dois fenómenos básicos:

1.- A água contamina-se com os microorganismos existentes na atmosfera, os introduzidos pelos banhistas e por falta de oxigenação pelo facto da mesma se encontrar estagnada, os parasitas reproduzem-se formando as chamadas algas. As algas reproduzem-se rapidamente em função da temperatura ambiente e da elevada temperatura da água, tomando esta uma cor verde.

2.- O ar a chuva introduzom na água, pó, terra e folhas que a tornam turva.

Com estes dois factores que incidem sobre a piscina, em poucas horas e em escassos dias, transmite-se o seguinte resultado:

Uma piscina totalmente anti-higiénica e nada agradável para o banho.

A forma de combater estes dois problemas é:

1.- TRATAMENTO "QUÍMICO"

Manter a água com uma quantidade suficiente de desinfectante (cloro, bromo, oxigénio) para que as bactérias e microorganismos que nela se introduzam possam ser destruidos de imediato.

Indicamos o cloro por ser o método mais usual para este fim.

2.- TRATAMENTO "FÍSICO"

Dotando a piscina dum filtro que através de uma electrobomba retenha no seu interior todas as matérias em suspensão na água.

O pH

O pH é o grau de acidez da água. Os valores do pH estão compreendidos entre 0 e 14, correspondendo o valor 7 ao grau neutro. Os valores entre 0 e 7 são os graus ácidos e entre 7 e 14 aos alcalinos, embora os valores mais usuais numa piscina são os compreendidos entre 6,8 e 8,4.

Porque é importante o pH?

"O VALOR IDEAL DO PH NUMA PISCINA DEVE SITUAR-SE ENTRE 7,2 E 7,6".

Anteriormente indicámos, que para a destruição de bactérias, deveríamos manter a água com uma quantidade de cloro residual suficiente para o efeito, porém esto cloro só actua eficazmente como bactéricida, quando a água onde se dilue tenha um pH comprendido entre 7,2 e 7,6. Assim, verifica-se que para destruir as bactérias é fundamental manter o pH nos valores indicados.

Existem outros factores que obrigam a manter o pH correcto, sendo superior a 7,6 o ácido dissolvido na água precipitar-se-á de forma visivél turvando a água, dando-lhe um aspecto leitoso, obstruindo rapidamente o filtro e precipitando-se nas paredes e acessórios da piscina. Sendo inferior a 7,2 a água sera corrosiva, produzindo irritações nos olhos e nas mucosas nasais, podendo chegar a destruir partes metlicas da instalação de filtração.

Pelo exposto conclui-se que a grande qualidade da água da piscina, depende bastante do valor do pH.

O CLORO

Normas legais

As disposições sanitáris portuguesas vigentes determinam que a quantidade de cloro livre na água das piscinas deve estar compreendido entre 0,20 a 0,60 mg por litro (0,2 a 0,6 p.p.m.).

O que entenden por: cloro livre residual

Na água mesmo depois de infiltrada existem una série de inimigos invisíveis que é preciso destruir.

Para os destruirmos é necessário uma quantidade determinada de cloro que actue sob a forma de ácido hipoclorosos.

A quantidade de cloro adicina-se acima da necessária para destruir bactérias e oxidar a materia organica que fica livre na água sob a forma de ácido hipocloroso á espera de actuar contra qualquer inimigo: bactérias, matéria orgánica, etc., que se introduzam novamente na água através dos banhistas, agentes atmosféricos (chuva, vento, etc), ou por qualquer outro meio.

PORTUGUES

O cloro que fica sob a forma de ácido hipocloroso á espera de actuar e que sobrou da necessidade imediata denomina-se cloro livre ou residual.

A FILTRAÇÃO

A filtração, é somente uma parte do trabalho, a realizar para manter limpa uma piscina é inseparável do tratamento químico, já que um sem o outro não consgue os fins em vista. Queremos dizer que apenas com o filtro nada se conseguirá senão for acompanhado dum bom tratamento químico.

Está generalizada a ideia de que adquirir uma instalação filtrante resolverá todo o problema, a ponto de lhe chamarmos depurador, quando, na verdade, se trata apenas dum filtro. A depuração consiste na perfeita conjugação de dois tratamentos, o químico e o físico.

PRINCIPIOS DE FUNDAMENTO


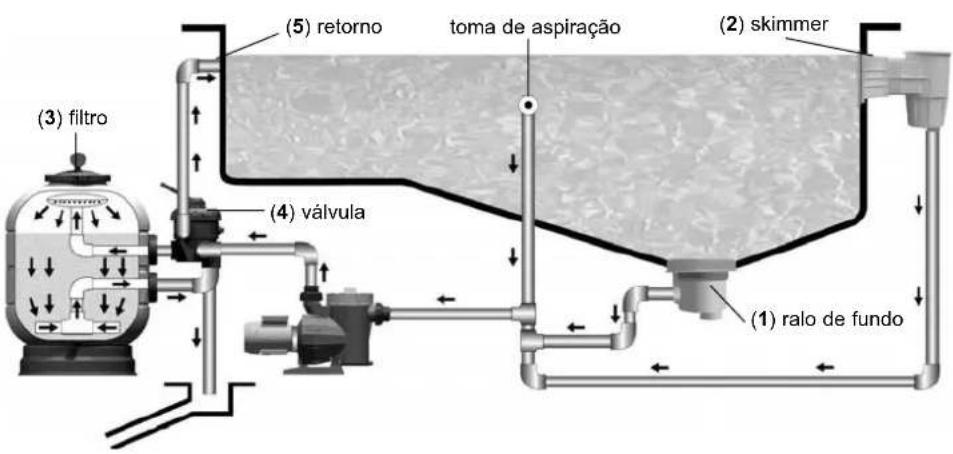

A água é aspirada pelo fundo através de um ralo de fundo (1) da superfície por meio de dos Skimmers (2), chegando ao filtro (3) por tubagans separadas providas das válvulas (4) correspondentes e retorna à piscina através dos distribuidores (5), (entradas de água). As entradas de água, normalmente designadas por "BICOS" devem ser instaladas no lado oposto ao Ralo de fundo e aos Skimmers para proporcionar desta maneira uma renovação total da água da piscina.

O filtro propriamente dito compõe-se de carga de areia sílica, através da qual se faz circular a água em sentido descendente, retendo nela as matérias em suspenção existentes na água a filtrar.

Uma vez iniciado o ciclo de filtração e ao fim de algum tempo será necessário lavar o filtro, uma vez

que a areia ficará obstruida com impurezas, impedindo a passagem da água, com a lavagem de contra-corrente consegue-se inverter o sentido de circulação da água no filtro e enviar para o esgoto as matérias filtradas. Se a pressão da água no filtro atingir 1,3 Kg/cm2, dever-se-á efectuar uma lavagem.

Tendo presente estes dados importantes, as instruções de manuzeamento que a seguir descrevemos não oferecerão qualquer dificuldade para a sua aplicação.

INSTALAÇÃO

O filtro deverá ser instalado o mais próximo possível da piscina, de preferência a um nível de 0,50 m abaixo do nível da água da piscina. Deve estar previsto um esgoto no local da instalação do filtro.

IMPORTANTE: Na ligação da tubagem da válvula selectora não utilizar acessórios galvanizados. É impresdindível a utilização de acessórios plásticos e cinta de Teflón. Dispomos para esta instalação de terminais de roscas a 1 ½" e 2 " e juntas de borracha estanque. Solicite-os ao seu fornecedor.

Ao redor do filtro deve haver um espaço suficiente para poder realizar as inspecções e as operações de manutenção necessárias durante a vida útil do filtro.

MONTAGEM

Para a correcta montagem do filtro, proceda da seguinte forma:

1.- Procure instalar o filtro numa superficie horizontal e completamente limpa.

PORTUGUES

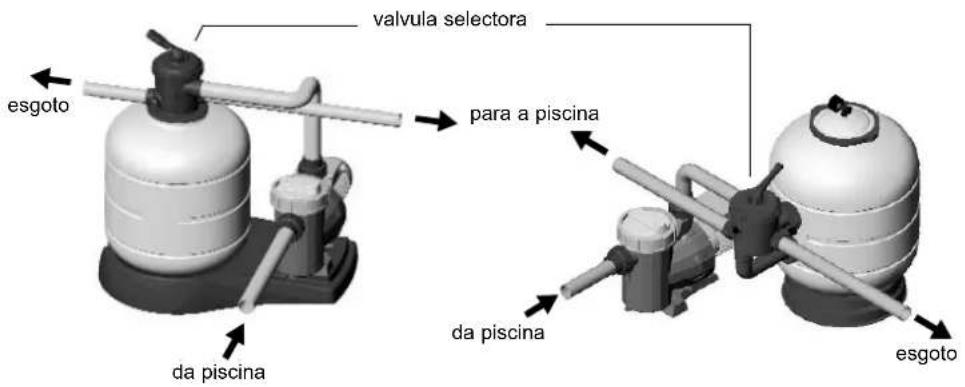

4.- Realize as três ligações pertinentes da válvula selectora: tubagem da bomba à válvula, da válvula ao tubo de escoamento e da válvula ao retorno da piscina. Poderá identificar as três saídas na válvula.

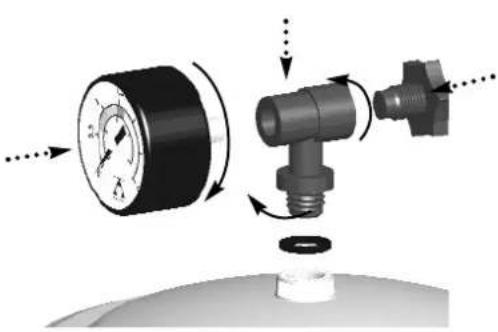

5.- Monte o T manómetro e o tampão purga ar (ver lista de peças). Não é necessário utilizar fita de teflon, já que nesse ponto a estanqueidade é realizada com a junta. Não aperte o T manómetro com nenhuma ferramenta, com as mãos já é suficiente.

Para obter o máximo rendimento deste filtro deverá enché-lo de areia sílica com uma granulometria de 0,5 a 0,7 mm e na quantidade indicada na placa de características. Proceder do seguinte modo:

1.- Efectuar a montagem do filtro em local apropriado e proceder á ligação das tubagens de união.
2.- Retirar a tampa e a junta.
3.- Encha o filtro com água até à metade.
4.- Encher de água até os difusores ficarem cobertos encher o interior do filtro com a quantidade de areia necessária.
5.- Limpar a abertura onde assenta a junta da tampa.

6.- Colocar e apertar a tampa do filtro.

FUNCIONAMENTO

A válvula selectora dispõe de uma alavanca com 6 posições que permite seleccionar todas as operações necessárias para o correcto funcionamento do filtro.

IMPORTANTE: Efectue sempre as mudanças de posição da válvula selectora com a bombada.

FILTRAÇÃO

Com a bomba parada, colocar o manipulo da válvula selectora na posição de "Filtracion" (Filtração).

Ligar a bomba.

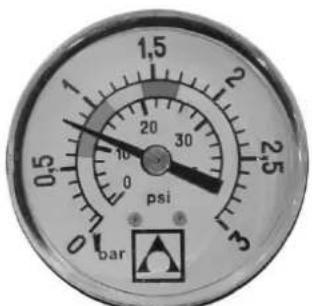

Durante o funcionamento é conveniente observar periodicamente o manómetro que nos indica o grau de saturação do filtro. Quando a pressão acusar 1,3 Kg/cm², deve realizar-se uma lavagem "Lavado".

As válvulas do ralo de fundo e Skimmers devem regular-se em função da quantidade de matérias flutuantes na superfície da água da piscina. É necessário ter presente que quando a válvula do ralo de fundo está totalmente aberta reduz bastante a aspiração feita através dos Skimmers. Para uma mais eficaz limpeza da superfície deve fechar-se ligeiramente a válvula do ralo de fundo.

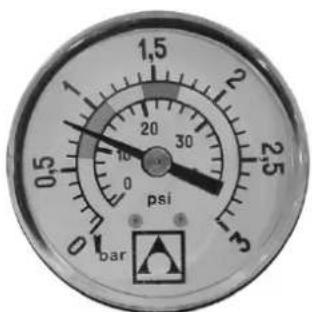

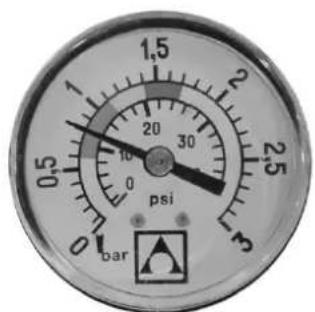

0,8 kg/cm² - 11,4 PSI: Pressão normal ao realizar o ciclo de filtração.

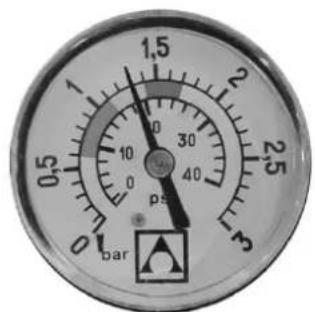

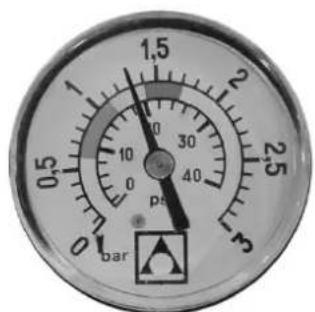

1,3 kg/cm² - 18,5 PSI: Esta pressão indica que é necessário proceder á lavagem "Lavado".

PORTUGUES

"LAVADO" - LAVAGEM

Cada carga de areia forma milhares de canais de passagem que recolhem todas as matérias que ficam

retidas na camada filtrante. Em consequência, o numéro de canais livres vai diminuindo e a passagem da água passa a fazer-se com nais dificultade. Por esse motivo a pressão aumenta progressivamente até alcançar 1,3 Kg./cm². Isto indica que a areia filtrante não recebe mais sujidade e é necessário proceder á sua lavagem da seguinte forma:

Colocar a válvula colectora no posição "Lavado" (Lavagem).

Abrir as válvulas do ralo de fundo e do retorno

Por a bomba em funcionamento 2 Minutos.

Com esta operação toda a sujidade que obstruia o filtro passou para o esgoto.

"RECIRCULACION" – RECIRCULAÇÃO

Nesta posição, a passagem de água faz-se directamente da bomba para a piscina sem passar através do filtro.

"VACIADO" - ESVAZIAR

No caso de não haver um esgoto ao nível do fundo da piscina, pode esvaziar-se toda a água da piscina através da bomba do filtro, para efectuar esta operação proceder da seguinte forma:

Colocar a válvula selectora na posição "Vaciado"

Fechar as válvulas dos Skimmers e tomada de aspiração.

Ligar a motor, depois de verificar que o pré-filtro está cheio de água e limpo.

"ENJUAGUE"- ENXAGUAMENTO

Para evitar que após a lavagem, a água retorne á piscina com um aspecto turvo deve proceder-se do seguinte modo:

Colocar a válvula selectora ne posição "ENJUAGUE"

Ligar o motor durante 1 minuto

Parar a bomba e colocar a válvual na posição de "FILTRAÇÃO".

Esta posição permite que a água filtrada siga directament para o esgoto. Procede-se assim, ao enxaguamento de areia, após a sua lavagem.

"CERRADO" - FECHADO

Tal como o nome indica, utiliza-se para fechar a passagem da água do filtro para a bomba, para assim se poder abrir o pré-filtro da bomba e proceder á sua limpieza.

ARRANQUE

Uma vez carregado o filtro de areia é necessário efectuar uma lavagem da mesma, procedendo do seguinte modo:

1.- Colocar a válvula selectora na posição de "Lavado" (Lavagem).
2.- Abrir as válvulas que controlam as tubagens de aspiração da piscina e ligar a bomba durante 4 minutos.
3.- Parar a bomba e colocar o manípulo da válvula selectora na posição "Filtracion" (Filtração).

Uma vez realizada esta operação dispomos do filtro preparado para começar os ciclos normais de filtração da água da piscina.

IMPORTANTE: Todas as manobras a efectuar com a válvula selectora devem ser feitas e com a electrobomba desligada.

PORTUGUES

MANUTENÇÃO

Não limpe o filtro com dissolventes, já que poderá perder o brilho e resultar danificado.

Substitua as peças e as juntas deterioradas quando necessário.

Realize as lavagens e as enxaguaduras necessárias de acordo com as instruções de funcionamento.

Lave a areia anualmente para um melhor serviço com ASTRAL Filnet sólido ou Filnet líquido. Troque a areia como mínimo cada 3 anos.

Período de inactividade:

Para não danificar o filtro durante o período de inactividade, realize as seguintes operações:

Lave-o e enxagúe-o seguindo as instruções acima.

Esvazie a água do filtro.

Retire a tampa do filtro para mantê-lo ventilado durante o período de inactividade.

Quando for necessário colocar o filtro novamente em funcionamento, siga as instruções de COLOCAÇÃO EM FUNCIONAMENTO.

AVARIAS MAIS USUAIS

DEFEITO	CAUSA	SOLUÇÃO
O filtro dá pouco caudal de água filtrada.O aspirador aspira pouca água.	Pré-filtro entupido.	Limpiar pré-filtro da bomba.
	Motor trabalha ao contrário.	Verificar o sentido do motor*.
	Tubagem de aspiração ou impulsão entupidas.	Proceder á sua limpeza.
A pressão sobe rapidamente durante a filtração.	pH da água elevado (Água turva).	Diminuir o pH com Astral PH Minor
	Falta de cloro (Água verde).	Adicionar cloro.
Manômetro de pressão oscila violentamente.	A bomba tem entrada de ar.	Verificar fugas de água no pré-filtro e tubagens de aspiração.
	Aspiração semi-fechada.	Verificar se as válvulas de aspiração, estão totalmente abertas.

*No caso de não existir seta indicadora, pode comprovar-se o sentido de seguinte modo:

Coloque-ce de frente para a bomba, ou seja, de mesmo lado onde está a tubagem de admissão (lado oposto ao do pré-filtro). O sentido do motor será o inverso ao dos ponteiros do relógio.

ADVERTÊNCIAS DE SEGURANÇA

Não faça o equipamento funcionar sem água

Antes de manipular o filtro ou a válvula, desligue-o sempre da tomada.

Não permita que crianças ou adultos se sentem sobre o equipamento.

Nunca ligue o filtro directamente à rede de água, já que a pressão pode ser muito elevada e ultrapassar a pressão de trabalho máxima do filtro.

Não limpe o conjunto da tampa com dissolventes, já que poderia perder as suas propriedades (brilho, transparência,...)

Em virtude de que as uniões são feitas com juntas, não é necessário apertar as porcas excessivamente. Um aperto excessivo poderia danificar as peças de plástico.
