MANUAL DE UTILIZADOR WN54G240IT SIEMENS

Informação importante .................................................................................190

Explicação dos símbolos..............................................................................190

Instruções gerais de segurança....................................................................192

Substituir a vedação da porta.......................................................................197

Remover a vedação da porta...........................................................197

Instalar a vedação da porta .............................................................198

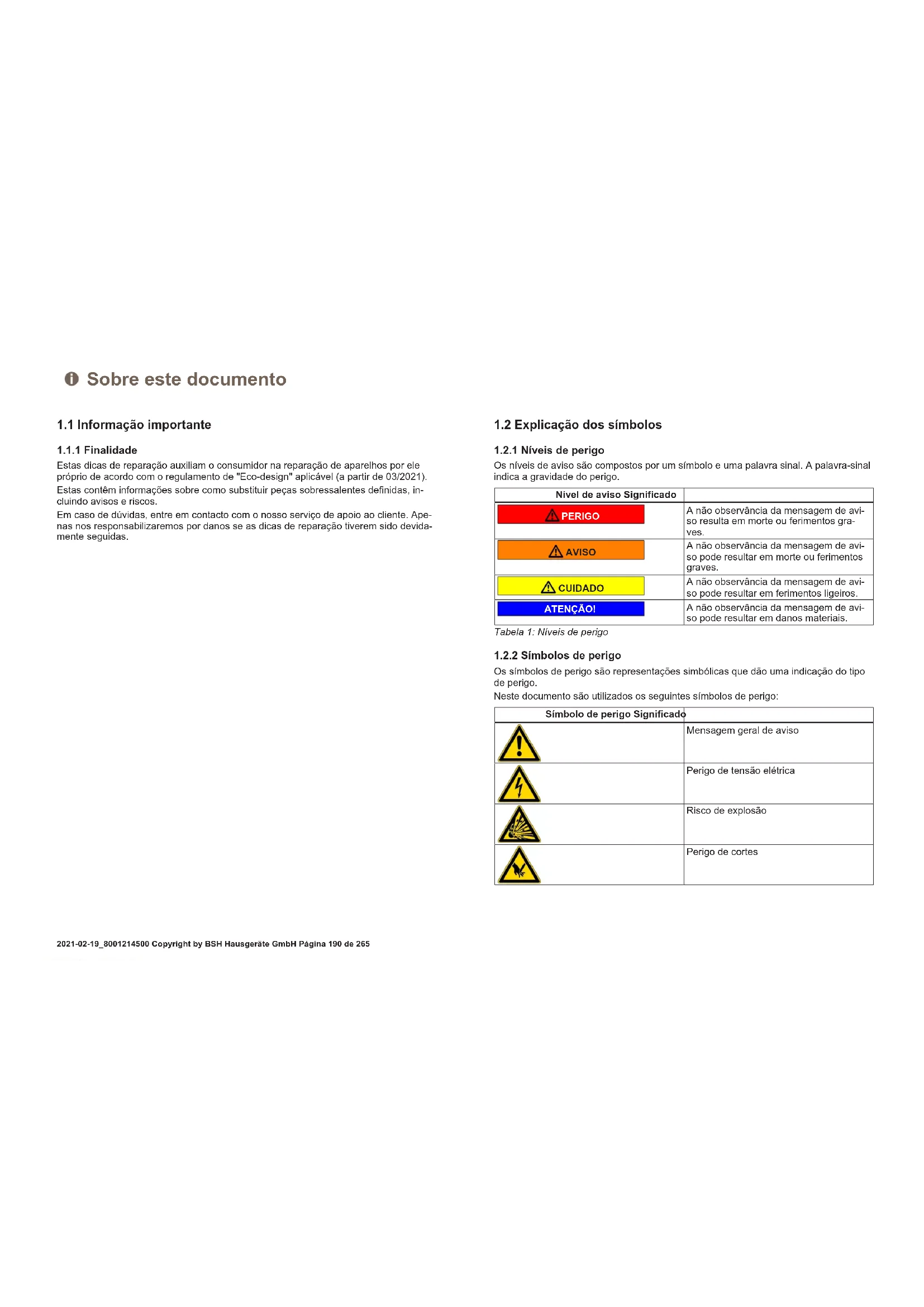

1.1 Informação importante

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, in- cluindo avisos e riscos. Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Ape- nas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devida- mente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo. Nível de aviso Significado PERIGO A não observância da mensagem de avi- so resulta em morte ou ferimentos gra- ves. AVISO A não observância da mensagem de avi- so pode resultar em morte ou ferimentos graves. CUIDADO A não observância da mensagem de avi- so pode resultar em ferimentos ligeiros. ATENÇÃO! A não observância da mensagem de avi- so pode resultar em danos materiais. Tabela1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo. Neste documento são utilizados os seguintes símbolos de perigo: Símbolo de perigo Significado Mensagem geral de aviso Perigo de tensão elétrica Risco de explosão Perigo de cortes Sobre este documento 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página190de265Símbolo de perigo Significado Perigo de esmagamento Perigo de superfícies quentes Perigo de campo eletromagnético intenso Perigo de radiação não-ionizante Tabela2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normali- zada. PERIGO Tipo e origem do perigo! Possíveis consequência de ignorar o perigo / aviso.

Medidas e proibições para prevenir o perigo. O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão

Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais: Símbolo ger. Significado Identificação de uma dica especial (texto e/ou ilustração) Identificação de uma dica simples (ape- nas texto) Identificação de uma ligação para um tu- torial em vídeo Identificação das ferramentas necessári-

Identificação das condições prévias ne- cessárias Identificação de uma condição (se ..., en- tão ...) Identificação de um resultado Iniciar Identificação de uma tecla ou botão [00123456] Identificação de um número de material Estado Identificação de um texto exibido / janela (no visor do aparelho) Tabela3: Símbolos gerais Sobre este documento 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página191de265Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão! ¡ Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos! ¡ Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho. ¡ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. Risco de ferimentos causados por arestas vivas! ¡ Use luvas de proteção. Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis ¡ Use calçado de proteção. ¡ Proteja os componentes pesados contra quedas. ¡ Não introduzir partes do corpo em componentes móveis. Risco para a segurança/funcionamento do aparelho! ¡ Utilize apenas peças sobressalentes originais. Risco de danos em componentes electrostaticamente sensíveis (ESDs)! ¡ Não toque nos módulos, incluindo ligações e percursos condutores. Segurança 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página192de265Ferramentas e auxiliares Designação Detalhes Imagens Ferramenta auxiliar [15000155] Ferramenta para soltar as par- tes em plástico Chave parafusos Torx T20 com orifí- cio [00340764] 100mm, para parafusos com pino de segurança Chave dinamomé- trica [15000441] Chave dinamométrica 20 - 100

Chave de fenda [00340854] Lâmina 3,5mm x 0,6mm x 100mm, isolamento protetor 1000V AC Chave de fenda [00340855] Lâmina 5,5mm x 1,0mm x 125mm, isolamento protetor 1000V AC Alicate de pontas, padrão angular [00341269] Comprimento 200 mm Alicate de corte [00342182] Comprimento: 200mm Designação Detalhes Imagens Chave combinada [00340811] Tamanho da chave 10ºmm, M6 Combination wren-

Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

4.1.1 Remover a tampa da base

1. Remova a mangueira de drenagem.

2. Remova a tampa da drenagem.

Instale pela ordem inversa. Reparação 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página194de2654.2 Substituir o painel frontal Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A gaveta para detergente foi removida. O painel da fachada foi removido. A porta foi removida. A vedação da porta foi removida. A tampa da base foi removida.→194

4.2.1 Remover o painel frontal

CUIDADO Arestas vivas no alojamento! Lesões por corte

Use luvas de proteção.

CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Proteja o componente contra as quedas. Remova os parafusos pela seguinte ordem (1-2-3-4).

Instale pela ordem inversa. Reparação 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página195de2654.3 Substituir a porta Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

Instale pela ordem inversa. Reparação 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página196de2654.4 Substituir a vedação da porta CUIDADO Arestas vivas no alojamento! Lesões por corte

Use luvas de proteção. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A gaveta para detergente foi removida. A porta foi removida. Tampa da base removida.→194

4.4.1 Remover a vedação da porta

CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Proteja o componente contra as quedas. Remova os parafusos pela seguinte ordem (1-2-3-4).

2. Solte os parafusos na parte de trás do aparelho.

6. Remova o suporte da luz do tambor na parte superior.

7. Solte os parafusos do invólucro do dispensador.

ATENÇÃO! Risco de superfície danificada! A superfície do aparelho pode ficar riscada devido ao uso das ferra- mentas erradas.

Utilize exclusivamente ferramentas de plástico para substituir o anel de tensão. Remova o anel de tensão da junta com uma ferramenta de plástico.

9. Solte a vedação da porta do painel frontal.

10. Solte o conector do cabo do dispositivo de bloqueio da porta.

Reparação 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página197de26511. Remova o painel frontal.

12. Solte todas as ligações de mangueiras.

13. Remova a vedação da porta.

4.4.2 Instalar a vedação da porta

Instale pela ordem inversa. Reparação 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página198de2654.5 Substituir a dobradiça da porta CUIDADO Zona das dobradiças aberta! Esmagamento / entalamento dos dedos

Não coloque as mãos na zona das dobradiças.

Use luvas de proteção. Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A gaveta para detergente foi removida. A porta foi removida. A vedação da porta foi removida. Tampa da base removida.→194 O painel frontal foi removido.

4.5.1 Remover a dobradiça da porta

1. Remova os dois parafusos.
