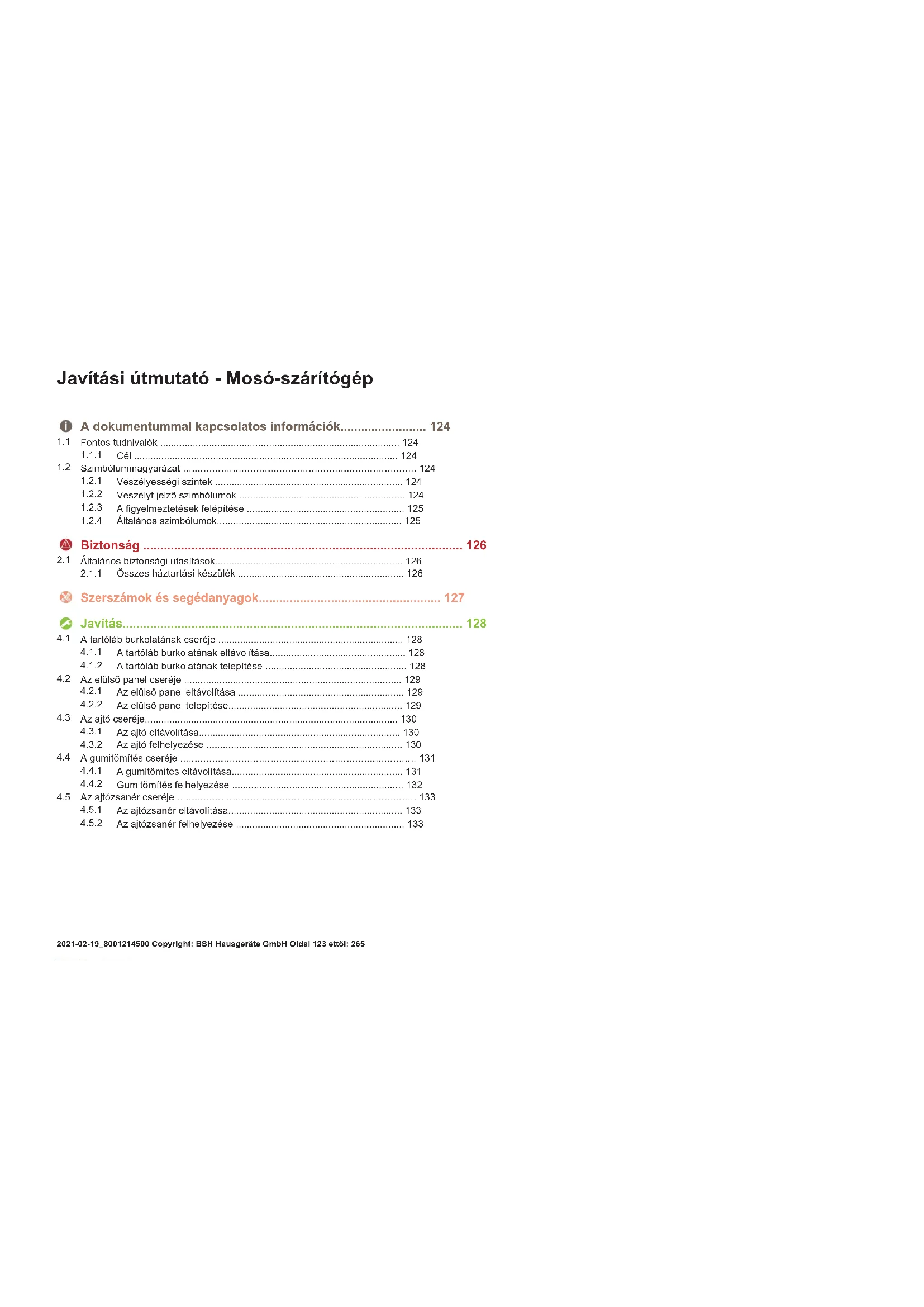

HASZNÁLATI ÚTMUTATÓ WN54G240IT SIEMENS

Veszélyességi szintek .....................................................................124

Veszélyt jelző szimbólumok .............................................................124

A figyelmeztetések felépítése ..........................................................125

Általános biztonsági utasítások.....................................................................126

Összes háztartási készülék .............................................................126 Szerszámok és segédanyagok.....................................................127 Javítás...................................................................................................128

A tartóláb burkolatának eltávolítása..................................................128

A tartóláb burkolatának telepítése ....................................................128

Az elülső panel eltávolítása .............................................................129

Az elülső panel telepítése................................................................129

Az ajtó eltávolítása..........................................................................130

Az ajtó felhelyezése ........................................................................130

A gumitömítés eltávolítása...............................................................131

Gumitömítés felhelyezése ...............................................................132

Az ajtózsanér eltávolítása................................................................133

Az ajtózsanér felhelyezése ..............................................................133 Javítási útmutató-Mosó-szárítógép 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal123ettől:265A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően. Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is. Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- gyelmeztető mondat utal a veszély súlyosságára. Veszélyességi szint Jelentés VESZÉLY A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. FIGYELMEZTETÉS A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. VIGYÁZAT A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. FIGYELEM! A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. Táblázat1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások. A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak: Veszélyt jelző szimbólum Jelentés Általános figyelmeztető üzenet Elektromos feszültség veszélye Robbanásveszély Vágásveszély Zúzódásveszély A dokumentummal kapcsolatos információk 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal124ettől:265Veszélyt jelző szimbólum Jelentés Forró felületek miatt fennálló veszély Erős mágneses mező miatt fennálló ve- szély Nem ionizáló sugárzás veszélye Táblázat2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és fel- építésűek. VESZÉLY A veszély típusa és forrása! A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei.

A veszély megelőzésére szolgáló intézkedések és tiltások. Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatré- szek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intéz- kedést. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak: Ált. szimbólum Jelentés Különleges tanács (szöveg és/vagy grafi- ka) Ált. szimbólum Jelentés Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök A szükséges feltételek Feltétel (ha..., akkor...) Eredmény Indítás Billentyű vagy gomb [00123456] Anyagszám azonosítója Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) Táblázat3: Általános szimbólumok A dokumentummal kapcsolatos információk 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal125ettől:265Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt! ¡ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! ¡ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. ¡ A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozá- soknak megfelelő vizsgálatot. Éles peremek miatt fennálló sérülésveszély! ¡ Viseljen védőkesztyűt. Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt ¡ Viseljen védőcipőt. ¡ Biztosítsa leesés ellen a nehéz alkatrészeket. ¡ Ne dugja be a testrészeit a mozgó alkatrészek közé. Sérülhet a készülék biztonsága / működése! ¡ Kizárólag eredeti pótalkatrészeket használjon. Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye! ¡ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket. Biztonság 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal126ettől:265Szerszámok és segédanyagok Kijelölés Részletek Képek Segédeszköz [15000155] Műanyag alkatrészek meglazí- tására szolgáló szerszám Biztonsági Torx T20 csavarhúzó [00340764] 100ºmm, biztonsági csavarok- hoz Nyomatékkulcs [15000441] Nyomatékkulcs 20–100 Nm Lapos csavarhúzó [00340854] Fej: 3,5mm x 0,6mm x 100mm, Szigetelés: 1000V AC Lapos csavarhúzó [00340855] Fej: 5,5mm x 1,0mm x 125mm, Szigetelés: 1000V AC Hosszúcsőrű fogó, hajlított kialakítás [00341269] Hossz: 200 mm Oldalcsípő fogó [00342182] Hossz: 200mm Csillag-Villáskulcs [00340811] Méret 10ºmm, M6 Kijelölés Részletek Képek Combination wrench [00340814] Méret 13ºmm, M8 Csillag-Villáskulcs [00340817] Méret 17mm, M10 Csillag-Villáskulcs [15000459] Méret 16ºmm, M10 Szerszámok és segédanyagok 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal127ettől:265Javítás

4.1 A tartóláb burkolatának cseréje

Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.1.1 A tartóláb burkolatának eltávolítása

1. Távolítsa el a vízleeresztő csövet.

2. Távolítsa el a vízleeresztő burkolatát.

3. Távolítsa el a tartóláb burkolatát.

4. Pattintsa ki a tömlőt.

5. Távolítsa el a csavarokat.

6. Lazítsa meg a rögzítőelemet.

7. Távolítsa el a tartóláb burkolatát.

4.1.2 A tartóláb burkolatának telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal128ettől:2654.2 Az elülső panel cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a mosószer-adagolót. A vezérlőpanelt eltávolították. Eltávolította az ajtót. A gumitömítést eltávolították. A tartóláb burkolatát eltávolították.→128

4.2.1 Az elülső panel eltávolítása

VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt.

VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) káro- sodása.

Biztosítsa az alkatrészt leesés ellen. Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4).

2. Távolítsa el az elülső panelt.

4.2.2 Az elülső panel telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal129ettől:2654.3 Az ajtó cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.3.1 Az ajtó eltávolítása

1. Távolítson el két csavart (1).

2. Réses csavarhúzóval nyissa ki a rögzítőelemeket (2).

4.3.2 Az ajtó felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal130ettől:2654.4 A gumitömítés cseréje VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a mosószer-adagolót. Eltávolította az ajtót. A tartóláb burkolatát eltávolították.→128

4.4.1 A gumitömítés eltávolítása

VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) káro- sodása.

Biztosítsa az alkatrészt leesés ellen. Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4).

2. Lazítsa meg a készülék hátsó részén lévő csavarokat.

3. Távolítsa el a felső burkolatot.

4. Lazítsa meg a vezérlőpanel rögzítőelemeit a készülék tetején és a jobb oldalán.

5. Távolítsa el a vezérlőpanelt.

6. Távolítsa el a belső dobvilágítás tartóját fent.

7. Lazítsa meg a mosószer-adagoló házának csavarjait.

FIGYELEM! Sérült felület kockázata! A helytelen szerszámok használatával megkarcolhatja a készülék fe- lületét.

A feszítőgyűrű eltávolításához kizárólag műanyag szerszámo- kat használjon. Távolítsa el a feszítőgyűrűt a tömítésből egy műanyag szerszámmal.

9. Vegye ki a tömítést az elülső panelből.

10. Vegye ki a kábelcsatlakozót az ajtózárból.

11. Távolítsa el az elülső panelt.

Javítás 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal131ettől:26512. Szüntesse meg a tömlőcsatlakozásokat.

13. Távolítsa el a gumitömítést.

4.4.2 Gumitömítés felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal132ettől:2654.5 Az ajtózsanér cseréje VIGYÁZAT Nyitott zsanér! Ujjak zúzódása/beszorulása

Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a mosószer-adagolót. Eltávolította az ajtót. A gumitömítést eltávolították. A tartóláb burkolatát eltávolították.→128 Az elülső panelt eltávolították.

4.5.1 Az ajtózsanér eltávolítása

1. Távolítson el két csavart.

2. Távolítsa el az ajtózsanért.

4.5.2 Az ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-19_8001214500 Copyright: BSH Hausgeräte GmbH Oldal133ettől:265Utilizzo del documento ...................................................................135
