MANUAL DE USUARIO WN54G240IT SIEMENS

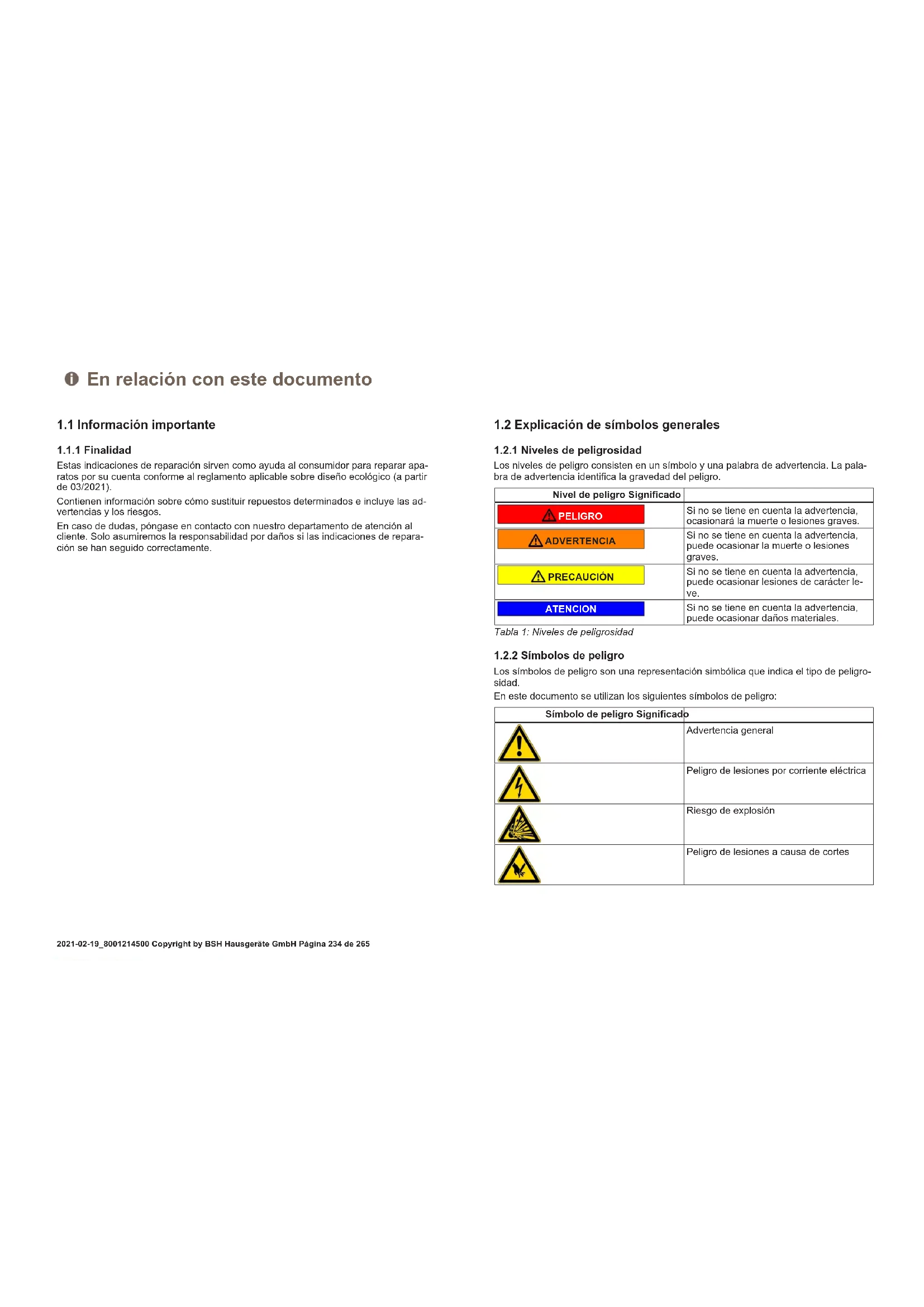

1.1 Información importante

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar apa- ratos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021). Contienen información sobre cómo sustituir repuestos determinados e incluye las ad- vertencias y los riesgos. En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de repara- ción se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La pala- bra de advertencia identifica la gravedad del peligro. Nivel de peligro Significado PELIGRO Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. ADVERTENCIA Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. PRECAUCIÓN Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter le- ve. ATENCION Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. Tabla1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligro- sidad. En este documento se utilizan los siguientes símbolos de peligro: Símbolo de peligro Significado Advertencia general Peligro de lesiones por corriente eléctrica Riesgo de explosión Peligro de lesiones a causa de cortes En relación con este documento 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página234de265Símbolo de peligro Significado Peligro de lesiones por aplastamiento Peligro de lesiones por superficies calien- tes Peligro a causa de campos magnéticos de gran potencia Peligro derivado de radiación no ionizante Tabla2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes. PELIGRO ¡Tipo y fuente del peligro! Posibles consecuencias de ignorar el peligro / la advertencia.

Medidas y prohibiciones para prevenir el peligro. El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución

Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales: Símbolo general Significado Identificación de una indicación especial (texto y/o gráfico) Símbolo general Significado Identificación de un consejo simple (solo texto) Identificación de un enlace a un video tu- torial Identificación de una herramienta requeri-

Identificación de una condición previa (prerrequisito) Identificación de una condición (si ..., en- tonces ...) Identificación de un resultado Iniciar Identificación de una tecla o botón [00123456] Identificación de un número de material Estado Identificación del texto / ventana mostra- do (en el display del aparato) Tabla3: Símbolos generales En relación con este documento 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página235de265Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión! ¡ ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica! ¡ Desconectar el aparato de la red durante al menos 60segundos antes de comen- zar con el trabajo. ¡ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. ¡Riesgo de lesiones debido a bordes afilados! ¡ Usar guantes de protección. Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles ¡ Usar calzado de seguridad. ¡ Asegure los componentes pesados para que no se caigan. ¡ No pegue partes del cuerpo en componentes móviles. ¡Riesgo para la seguridad/el funcionamiento del aparato! ¡ Utilizar únicamente los repuestos originales. ¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)! ¡ No tocar los módulos, incluidas las conexiones y las pistas conductoras. Seguridad 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página236de265Herramientas y auxiliares Designacion Detalles Imagenes Herramienta auxi- liar [15000155] Herramienta para aflojar piezas de plástico Destornillador Torx T20 con orificio de centrado [00340764] 100mm, para tornillos de segu- ridad Llave dinamométri-

Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

4.1.1 Retirar la tapa de la base

1. Retirar la manguera de desagüe.

2. Retirar la tapa de desagüe.

3. Retirar la tapa de la base.

4. Desenganchar la manguera.

5. Retirar los tornillos.

6. Soltar el elemento de sujeción.

7. Retirar la tapa de la base.

Montar en orden inverso. Reparación 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página238de2654.2 Sustituir el panel frontal Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado el compartimento para detergente. Se ha retirado el panel de control. Se ha retirado la puerta. Se ha retirado la junta de la puerta. Se ha retirado la tapa de la base.→238

4.2.1 Extraer el panel frontal

PRECAUCIÓN ¡Bordes de la carcasa cortantes! Peligro de cortes

Usar guantes de seguridad.

PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior.

Asegure el componente para que no se caiga. Retirar los tornillos según el siguiente orden (1-2-3-4).

2. Retirar el panel frontal.

Montar en orden inverso. Reparación 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página239de2654.3 Sustituir la puerta Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

1. Retirar los dos tornillos (1).

2. Abrir los elementos de sujeción con un destornillador plano (2).

Montar en orden inverso. Reparación 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página240de2654.4 Sustituir la junta de la puerta PRECAUCIÓN ¡Bordes de la carcasa cortantes! Peligro de cortes

Usar guantes de seguridad. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior.

Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado el compartimento para detergente. Se ha retirado la puerta. Se ha retirado la tapa de la base.→238

4.4.1 Extraer la junta de la puerta

PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior.

Asegure el componente para que no se caiga. Retirar los tornillos según el siguiente orden (1-2-3-4).

2. Aflojar los tornillos en la parte posterior del aparato.

3. Quitar la tapa superior.

4. Abrir los elementos de sujeción del panel de control en la parte superior y el lado

6. Desmontar el soporte de la iluminación del tambor en la parte superior.

7. Aflojar los tornillos de la carcasa del compartimento.

ATENCION ¡Riesgo de daños en la superficie! La superficie del aparato puede sufrir arañazos si se utilizan las he- rramientas incorrectas.

Utilizar únicamente herramientas de plástico para sustituir el anillo de fijación. Desmontar el anillo de fijación de la junta con una herramienta de plástico.

9. Quitar la junta de la puerta del panel frontal.

10. Abrir el conector de cable del cierre de la puerta.

Reparación 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página241de26511. Retirar el panel frontal.

12. Aflojar todas las conexiones de manguera.

13. Retirar la junta de la puerta.

4.4.2 Montar la junta de la puerta

Montar en orden inverso. Reparación 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Página242de2654.5 Sustituir la bisagra de la puerta PRECAUCIÓN ¡Zona de bisagra abierta! Aplastamiento / atrapamiento de dedos

Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado el compartimento para detergente. Se ha retirado la puerta. Se ha retirado la junta de la puerta. Se ha retirado la tapa de la base.→238 Se ha retirado el panel frontal.

4.5.1 Desmontar la bisagra de la puerta

1. Retirar los dos tornillos.

2. Retirar la bisagra de la puerta.
