ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WN54G240IT SIEMENS

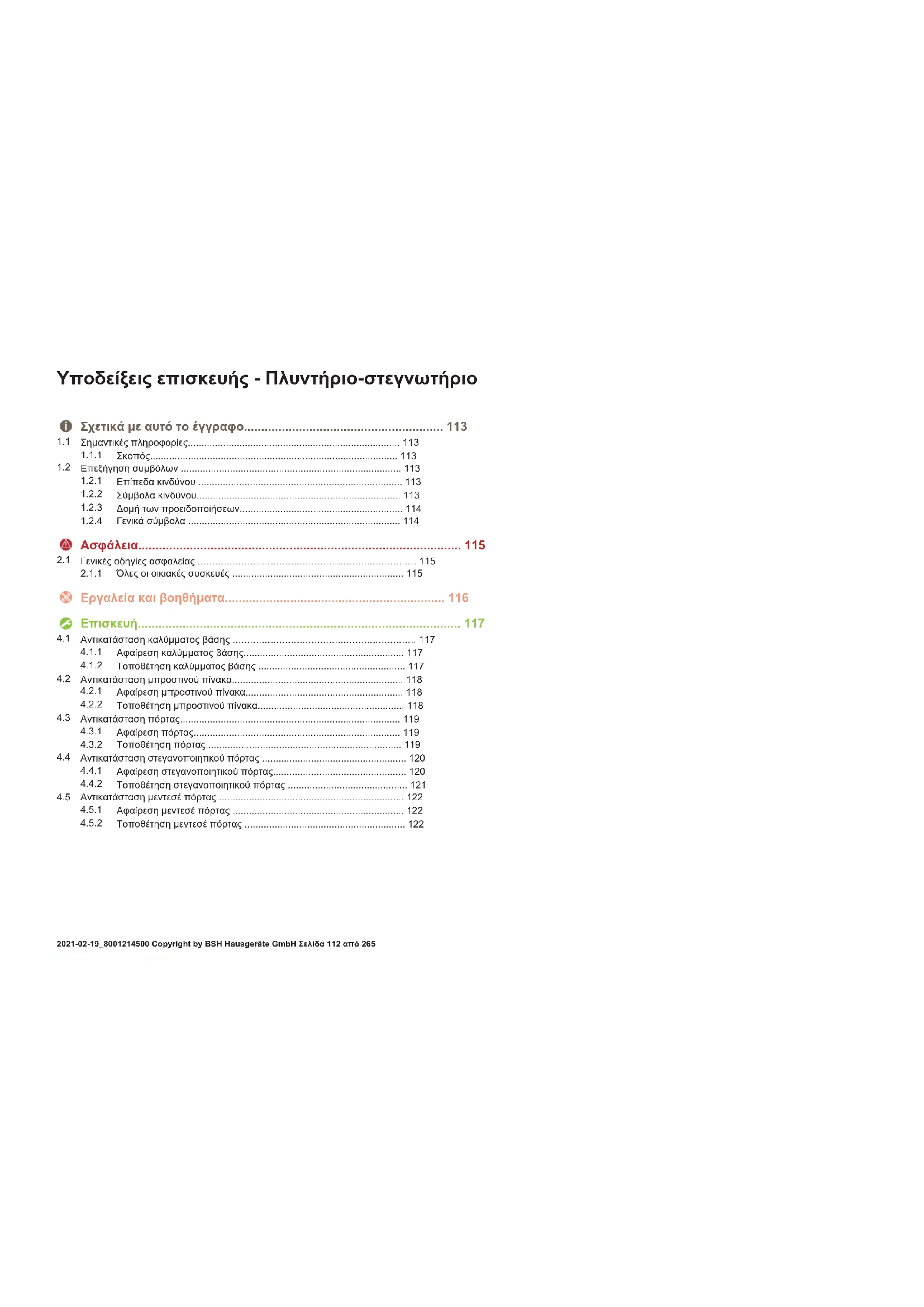

Αντικατάσταση καλύμματος βάσης ...............................................................117

Αφαίρεση καλύμματος βάσης...........................................................117

Τοποθέτηση καλύμματος βάσης ......................................................117

Αντικατάσταση μπροστινού πίνακα...............................................................118

Αφαίρεση μπροστινού πίνακα..........................................................118

Τοποθέτηση μπροστινού πίνακα......................................................118

Αντικατάσταση στεγανοποιητικού πόρτας .....................................................120

Αφαίρεση στεγανοποιητικού πόρτας.................................................120

Τοποθέτηση στεγανοποιητικού πόρτας ............................................121

Αντικατάσταση μεντεσέ πόρτας ....................................................................122

Αφαίρεση μεντεσέ πόρτας ...............................................................122

Τοποθέτηση μεντεσέ πόρτας ...........................................................122 Yποδείξεις επισκευής-Πλυντήριο-στεγνωτήριο 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα112από265Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021). Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου. Επίπεδο προειδοποίησης Σημασία

Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας. Πίνακας1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου. Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο: Σύμβολο κινδύνου Σημασία Γενικό προειδοποιητικό μήνυμα Κίνδυνος από ηλεκτρική τάση Κίνδυνος έκρηξης Κίνδυνος κοψίματος Σχετικά με αυτό το έγγραφο 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα113από265Σύμβολο κινδύνου Σημασία Κίνδυνος σύνθλιψης Κίνδυνος από καυτές επιφάνειες Κίνδυνος από ισχυρό μαγνητικό πεδίο Κίνδυνος από μη ιονίζουσα ακτινοβολία Πίνακας2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Είδος και πηγή κινδύνου! Πιθανές συνέπειες εάν αγνοήσετε τον κίνδυνο/την προειδοποίηση.

Μέτρα και απαγορεύσεις για την πρόληψη του κινδύνου. Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο: Γεν. σύμβολο Σημασία Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών) Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) Ταυτοποίηση συνδέσμου ή εκπαιδευτικού

Ταυτοποίηση απαραίτητων εργαλείων Ταυτοποίηση απαραίτητων προϋποθέσεων Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...) Ταυτοποίηση αποτελέσματος Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού [00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής) Πίνακας3: Γενικά σύμβολα Σχετικά με αυτό το έγγραφο 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα114από265Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! ¡ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! ¡ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών. ¡ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας. Κίνδυνος τραυματισμού από κοφτερές άκρες! ¡ Φοράτε προστατευτικά γάντια. Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη ¡ Φοράτε προστατευτικά υποδήματα. ¡ Ασφαλίστε τα βαριά μέρη από πτώση. ¡ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη. Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής! ¡ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)! ¡ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα115από265Εργαλεία και βοηθήματα Ονομασία Λεπτομέριες Εικόνες Βοηθητικό εργαλείο [15000155] Εργαλείο λυσίματος πλαστικών

[00340764] 100mm, για βίδες με κοπίλια

[15000441] Ροπόκλειδο 20 - 100 Nm Πλακέ κατσαβίδι [00340854] Λεπίδα 3,5mm x 0,6mm x 100mm, Προστατευτική μόνωση 1000V AC Πλακέ κατσαβίδι [00340855] Λεπίδα 5,5mm x 1,0mm x 125mm, Προστατευτική μόνωση 1000V AC Μυτοτσίμπιδο,

[00341269] Μήκος 200 mm

[00342182] Μήκος: 200mm Ονομασία Λεπτομέριες Εικόνες Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[00340811] Νούμερο κλειδιού (Γερμανοπολύγωνο) 10ºmm,

Combination wrench [00340814] Νούμερο κλειδιού (Γερμανοπολύγωνο) 13ºmm,

Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[00340817] Νούμερο κλειδιού (Γερμανοπολύγωνο) 17mm, M10 Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[15000459] Νούμερο κλειδιού (Γερμανοπολύγωνο) 16ºmm, M10 Εργαλεία και βοηθήματα 2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα116από265Επισκευή

4.1 Αντικατάσταση καλύμματος βάσης

Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.1.1 Αφαίρεση καλύμματος βάσης

1. Αφαιρέστε τον σωλήνα αποστράγγισης.

2. Αφαιρέστε το κάλυμμα αποστράγγισης.

3. Αφαιρέστε το κάλυμμα βάσης.

4. Κόψτε τον εύκαμπτο σωλήνα.

5. Αφαιρέστε τις βίδες.

6. Απασφαλίστε το στοιχείο συγκράτησης.

7. Αφαιρέστε το κάλυμμα βάσης.

4.1.2 Τοποθέτηση καλύμματος βάσης

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα117από2654.2 Αντικατάσταση μπροστινού πίνακα Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού. Έχει αφαιρεθεί η μετώπη. Η πόρτα έχει αφαιρεθεί. Έχει αφαιρεθεί το στεγανοποιητικό πόρτας. Το κάλυμμα βάσης έχει αφαιρεθεί.→117

4.2.1 Αφαίρεση μπροστινού πίνακα

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ.

Ασφαλίστε τα εξαρτήματα από πτώση. Αφαιρέστε τις βίδες με την παρακάτω σειρά (1-2-3-4).

2. Αφαιρέστε το μπροστινό πλαίσιο.

4.2.2 Τοποθέτηση μπροστινού πίνακα

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα118από2654.3 Αντικατάσταση πόρτας Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.3.1 Αφαίρεση πόρτας

1. Αφαιρέστε δύο βίδες (1).

2. Απασφαλίστε τα στοιχεία συγκράτησης με πλακέ κατσαβίδι (2).

4.3.2 Τοποθέτηση πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα119από2654.4 Αντικατάσταση στεγανοποιητικού πόρτας

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού. Η πόρτα έχει αφαιρεθεί. Το κάλυμμα βάσης αφαιρέθηκε.→117

4.4.1 Αφαίρεση στεγανοποιητικού πόρτας

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ.

Ασφαλίστε τα εξαρτήματα από πτώση. Αφαιρέστε τις βίδες με την παρακάτω σειρά (1-2-3-4).

2. Λύστε τις βίδες στο πίσω μέρος της συσκευής.

3. Αφαιρέστε τον πάγκο.

4. Απασφαλίστε τα στοιχεία συγκράτησης στη μετώπη επάνω και στη δεξιά πλευρά.

5. Αφαιρέστε τη μετώπη.

6. Αφαιρέστε τη βάση του φωτός τυμπάνου στο επάνω μέρος.

7. Λύστε τις βίδες στο περίβλημα του διανομέα.

Κίνδυνος κατεστραμμένης επιφάνειας! Η επιφάνεια της συσκευής μπορεί να γρατσουνιστεί από ακατάλληλα

Χρησιμοποιείτε μόνο πλαστικά εργαλεία για την αντικατάσταση του δακτυλίου τάνυσης. Αφαιρέστε τον δακτύλιο τάνυσης από την τσιμούχα με πλαστικό εργαλείο.

9. Βγάλτε το στεγανοποιητικό πόρτας από τον μπροστινό πίνακα.

10. Βγάλτε τον συνδετήρα καλωδίου από την ασφάλεια πόρτας.

11. Αφαιρέστε το μπροστινό πλαίσιο.

2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα120από26512. Λύστε όλες τις συνδέσεις εύκαμπτου σωλήνα.

13. Αφαιρέστε το στεγανοποιητικό της πόρτας.

4.4.2 Τοποθέτηση στεγανοποιητικού πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Σελίδα121από2654.5 Αντικατάσταση μεντεσέ πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες! Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού. Η πόρτα έχει αφαιρεθεί. Έχει αφαιρεθεί το στεγανοποιητικό πόρτας. Το κάλυμμα βάσης αφαιρέθηκε.→117 Έχει αφαιρεθεί ο μπροστινός πίνακας.

4.5.1 Αφαίρεση μεντεσέ πόρτας

1. Αφαιρέστε δύο βίδες.

2. Αφαιρέστε τον μεντεσέ της πόρτας.

4.5.2 Τοποθέτηση μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.
