KASUTUSJUHEND WN54G240IT SIEMENS

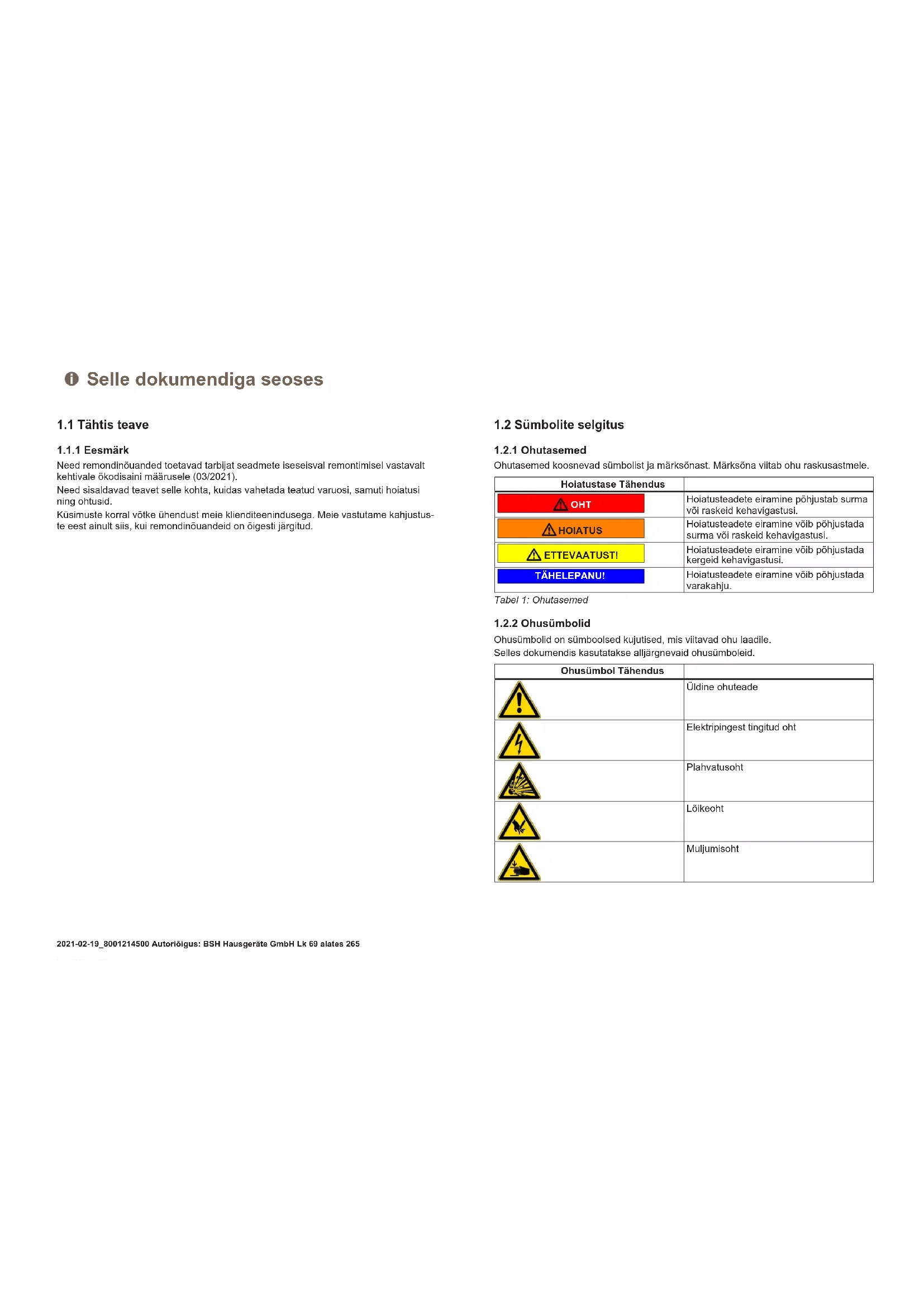

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021). Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid. Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.
Ohutasemed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele. Hoiatustase Tähendus OHT Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi. HOIATUS Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi. ETTEVAATUST! Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi. TÄHELEPANU! Hoiatusteadete eiramine võib põhjustada varakahju. Tabel1: Ohutasemed
Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid. Ohusümbol Tähendus Üldine ohuteade Elektripingest tingitud oht Plahvatusoht Lõikeoht Muljumisoht Selle dokumendiga seoses 2021-02-19_8001214500 Autoriõigus: BSH Hausgeräte GmbH Lk69alates265Ohusümbol Tähendus Kuumadest pindadest tingitud oht Tugevast magnetväljast tingitud oht Mitteioniseerivast kiirgusest tingitud oht Tabel2: Ohusümbolid
1.2.3 Hoiatuste struktuur
Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardi- seeritud struktuur. OHT Ohu tüüp ja allikas! Ohu/hoiatuse eiramise võimalikud tagajärjed.
Meetmed ja ettevaatusabinõud ohu vältimiseks. Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingi- tud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm
Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem.
1.2.4 Üldised sümbolid
Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid. Üld. sümbol Tähendus Erinõuande tunnus (tekst ja/või graafik) Lihtsa nõuande tunnus (ainult tekst) Videojuhendi lingi tunnus Üld. sümbol Tähendus Vajalike tööriistade tunnus Vajalike eeltingimuste tunnus Seisukorra tunnus (kui..., siis...) Tulemuse tunnus Start Klahvi või nupu tunnus [00123456] Materjalinumbri tunnus Olek Kuvatava teksti/akna tunnus (seadme ek- raanil) Tabel3: Üldised sümbolid Selle dokumendiga seoses 2021-02-19_8001214500 Autoriõigus: BSH Hausgeräte GmbH Lk70alates265Ohutus
2.1 Üldised ohutusjuhised
2.1.1 Kõik kodumasinad
Liikuvatest osadest tingitud elektrilöögi oht! ¡ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki! ¡ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. ¡ Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele. Teravatest servadest tingitud vigastusoht! ¡ Kandke kaitsekindaid. Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus ¡ Kandke turvakingi. ¡ Kinnitage rasked osad allakukkumise vastu. ¡ Ärge toppige kehaosi liikuvate osade vahele. Oht seadme ohutusele/talitlusele! ¡ Kasutage ainult originaalvaruosasid. Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! ¡ Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte. Ohutus 2021-02-19_8001214500 Autoriõigus: BSH Hausgeräte GmbH Lk71alates265Tööriistad ja abinõud Määramine Üksikasjad Kujutised Abitööriist [15000155] Tööriist plastosade lahtitege- miseks Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764] 100 mm, splindiga poltidele Pöördemomendi mutrivõti [15000441] Pöördemomendi mutrivõti 20-100 Nm Lapik kruvikeeraja [00340854] Tera 3,5mm x 0,6mm x 100mm, kaitseisolatsioon 1000V AC Lapik kruvikeeraja [00340855] Tera 5,5mm x 1,0mm x 125mm, kaitseisolatsioon 1000V AC Peeneotsalised tan- gid, nurga all [00341269] Pikkus 200mm Külg-lõiketangid [00342182] Pikkus: 200mm Määramine Üksikasjad Kujutised Kombineeritud mut- rivõti [00340811] Mutrivõtme suurus 10ºmm, M6 Combination wrench [00340814] Mutrivõtme suurus 13ºmm, M8 Kombineeritud mut- rivõti [00340817] Mutrivõtme suurus 17mm, M10 Kombineeritud mut- rivõti [15000459] Mutrivõtme suurus 16ºmm, M10 Tööriistad ja abinõud 2021-02-19_8001214500 Autoriõigus: BSH Hausgeräte GmbH Lk72alates265Remont
4.1 Alumise katte vahetamine
Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud.
4.1.1 Alumise katte eemaldamine
1. Eemaldage vee tühjendusvoolik.
2. Eemaldage äravoolu kate.
3. Eemaldage alumine kate.
4. Pange klamber väljavooluvooliku külge.
5. Eemaldage poldid.
6. Vabastage kinnituselement.
Paigaldage vastupidises järjekorras. Remont 2021-02-19_8001214500 Autoriõigus: BSH Hausgeräte GmbH Lk73alates2654.2 Esipaneeli vahetamine Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Pesuaine sahtel eemaldatud. Välispaneel on eemaldatud. Uks on eemaldatud. Uksetihend on eemaldatud. Aluse kate on eemaldatud.→73
4.2.1 Esipaneeli eemaldamine
ETTEVAATUST! Teravad korpuse osad! Lõikehaavad
Kandke kaitsekindaid.
Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.
Kinnitage osa allakukkumise vastu. Eemaldage poldid alljärgnevas järjekorras (1-2-3-4).
Paigaldage vastupidises järjekorras. Remont 2021-02-19_8001214500 Autoriõigus: BSH Hausgeräte GmbH Lk74alates2654.3 Ukse vahetamine Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud.
Paigaldage vastupidises järjekorras. Remont 2021-02-19_8001214500 Autoriõigus: BSH Hausgeräte GmbH Lk75alates2654.4 Ukse tihendi vahetamine ETTEVAATUST! Teravad korpuse osad! Lõikehaavad
Kandke kaitsekindaid. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.
Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Pesuaine sahtel eemaldatud. Uks on eemaldatud. Aluse kate eemaldatud.→73
Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.
Kinnitage osa allakukkumise vastu. Eemaldage poldid alljärgnevas järjekorras (1-2-3-4).
2. Vabastage seadme tagaküljel olevad poldid.
3. Eemaldage tööpind.
4. Vabastage välispaneeli kinnituselemendid ülevalt ja paremalt küljelt.
5. Eemaldage välispaneel.
6. Eemaldage üleval asuva trumli valgustuse hoidik.
7. Vabastage jaoturi korpuse poldid.
TÄHELEPANU! Pinna kahjustamise oht! Valede tööriistadega võib seadme pind saada kriimustada.
Kasutage pingutusrõnga vahetamisel ainult plastikust tööriistu. Eemaldage pingutusrõngas muhvist plastikust tööriista abil.
9. Eemaldage esipaneeli tihend.
10. Vabastage kaabliühendus ukselukult.
11. Eemaldage esipaneel.
Remont 2021-02-19_8001214500 Autoriõigus: BSH Hausgeräte GmbH Lk76alates26512. Vabastage kõik voolikuühendused.
13. Eemaldage uksetihend.
Paigaldage vastupidises järjekorras. Remont 2021-02-19_8001214500 Autoriõigus: BSH Hausgeräte GmbH Lk77alates2654.5 Ukse hinge vahetamine ETTEVAATUST! Avatud liigendi piirkond! Sõrmede muljumine/kinnijäämine
Ärge pistke käsi liigendi piirkonda.
Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Pesuaine sahtel eemaldatud. Uks on eemaldatud. Uksetihend on eemaldatud. Aluse kate eemaldatud.→73 Esipaneel on eemaldatud.
