Marca	Orbegozo
Modelo	ST 07160 D BL
Tipo de aparelho	Coifa de cozinha
Tensão nominal	220-240 V, 50 Hz
Potência nominal	82,5 W
Potência do motor	80 W
Potência de iluminação	2,5 W (LED)
Número de velocidades	3 (Lento, Médio, Rápido)
Pressão de ar	≥ 166 Pa
Nível de ruído	< 66 dB(A)
Tipo de filtro	Filtro de gordura em alumínio, lavável
Iluminação	2 lâmpadas LED de 2,5 W cada
Comandos	Botões de pressão (Stop, Low, Mid, High, Luz)
Instalação	Na parede ou sob armário
Distância mínima de cozimento	65 cm (acima de um fogão a gás)
Modo de evacuação	Externo ou recirculação (conforme configuração)
Saída de ar	Horizontal ou vertical (modificável)
Classe elétrica	Classe I (aterramento obrigatório)
Diâmetro de saída de ar	150 mm (estimativa)
Dimensões (aproximadas)	Largura 60 cm, profundidade 50 cm, altura variável (aproximada)

Perguntas frequentes - ST 07160 D BL Orbegozo

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 65 cm acima de um fogão a gás. Se seu aparelho de cozimento indicar uma distância maior, por favor, respeite-a.

Como limpar o filtro de gordura?

O filtro de alumínio pode ser lavado à mão em água quente (40-50°C) com detergente desengordurante, ou na máquina de lavar louça a 60°C. Evite detergentes abrasivos.

Como substituir a lâmpada LED?

Antes de trocar a lâmpada, certifique-se de que a coifa está desligada e desconectada. Remova o filtro de alumínio, depois substitua a lâmpada LED de 2,5 W no máximo. Recoloque o filtro.

A coifa pode funcionar em recirculação?

Sim, girando o seletor para a posição interna (figura 7B) e instalando a tampa de saída, o ar pode ser filtrado e devolvido à cozinha.

Qual é a potência do motor?

O motor tem potência de 80 W com pressão de ar de pelo menos 166 Pa.

Como ajustar a velocidade de aspiração?

Use os botões de pressão: 'Low' para velocidade baixa, 'Mid' para média, 'High' para rápida. O botão 'Stop' para o motor.

A coifa é barulhenta?

O nível de ruído é inferior a 66 dB(A), o que é relativamente silencioso para uma coifa desta categoria.

Pode-se instalar a coifa sob um armário?

Sim, siga o método B de instalação: faça 4 furos de 6 mm no fundo do armário, depois fixe a coifa com os parafusos e porcas fornecidos.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica e o fusível. Se o cabo estiver danificado, contacte um serviço técnico autorizado. Não tente reparar você mesmo.

Qual é a tensão de funcionamento?

A coifa funciona com tensão de 220-240 V a 50 Hz. Certifique-se de que sua instalação elétrica corresponde.

MANUAL DE UTILIZADOR ST 07160 D BL Orbegozo

Leia este manual cuidadosamente antes de utilizesir este aparelho e guarde-o para consulta futura. So assim, poder a obter os melhores resultados e a maior seguranca na utilização.

ESPANOL

1. Este aparecido pode ser uso por crianças maiorres de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou com falta de experiência e conheçimento, sempre que lhes está dada a supervisão apropriadou ou instruções para a utilização do aparecido de forma segura e de modo a que comprehendam os perigos inerentes. Não deixe que crianças brinquem com o aparecido. Não permitta a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem vigilância.
2. As criançasdeerao ser supervisionadas,para se assegurar de que não brincam com a unidade.
3. Mantenha o aparecido e o seu cabo fora do alcance de crianças menosres de 8 anos.
4. PRECAUÇão: Para a segurarca dos seu's filhos, nao deixe partes da embalagem (sacos plasticos, papelao, esferovite, etc.) ao alcance dos mesmos.
5. Se o cabo de ligação estiver danificado recorra a um服务于i t e c nico autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionament se o cabo ou a ficha estiverem estragados ou se observa que o aparecido não funciona correctamente.
8. Não utilize o aparecido com as mãOs molhadas.
9. Não vale a GPLA em agua nem em nengum或其他 liquido.
10. Antes de efectuar a sua limpeza comprobé que o aparelho está desligado.

11. O aparecido deve ser instalado de acordo com a regulamentação nacional para instalacoes electricas.

12. Este aparelho destino-se apenas a uso domméstico.

13. No caso em que você precise de uma copia do manual de instruções, você pode perguntar para ele por acrire um e-mail para [e-mail]

14. ATENÇÂO: Em caso de'utilisation incorrente do aparecido, há um risco de possíveis lesões.

15. A ventilação deve ser fornecido conveniente para o quarto, se usados simultaneamente um otário para cozinha e apareiros alimentados por gás ou outras combustíveis.

16. O risco de incério, se a limpeza não é efectuada de acordo com as instruções.
17. Não flamejar sob o capô.
18. ATENÇÂO: As partes acesseis podem fazer quentes quando utilizescdo aparelhos de cozinha.
19. O ar de exaustão não devem ser enviados por conduutores realizados para evacuar os fumes de equipamentos movidos a gás ou及其他 combustível.
20. A distência minima entre os elementos de cozedura e a parte inferior da capadeerá serdepo menos 65 centímetros se o capuz é instalado numelemento de cozinhar a gás. Se as instruções de instalaçãoelemento de cozinhar a gás indicam uma maior distência devesertida em conta. 65 centímetros de distência não pode ser reduzida.
21. Os regulamentos sobre a evacuação de ar devem ser respeitados.

(2) AVISOS

1. Obrigado por ter escolhido o/DDs exaustor. Leia o manul de instruções cuidadosamente antes de utilizeslo.

2. O trabalho de instalacao deve ser efectuado por um专业技术e competente.

3. O fabricante renuncia qualquer responsabilitadpe por quaisquer danos ou lesoes provocados pelo nao coprimento das instruções para a instalacao contidas no texto que se segue.

O exaustor éutilizzato com 220/240 V, 50 Hz

(3)FUNCOES

1. O exaustor utilizes materiais de alta qualidade, e possui um design elegante.
2. Estes exaustor encontrar-se equipado com um motor eletrico de baixo ruido e grande potencia e lamina centrifuga, produz uma forte succao, um baixo navel de ruido, possui um贫困人口 de gordura anti-aderente e é de fácil limpeza.
3. Com o controlo isolado da plac de circuito de baixa voltagem, a potencia de entrada de 12 V DC, e as luzes estao assim mais seguras.
4. A construções especial do túnel de vento e a conceção do colector de oleo, a sujidade livre é rapidamente absorvida.

(4)INSTALAÇAO

Método A

1. Para melhos resultados, a capa deve ser instalado a um distancia da superficie de cozinhar 65 a 75 cm para um melhor desempinho. Olhe pic 1.
2. Para a montagem na parede, furos de broca 4, de 8 mm de diametro, em local adequado, de acordo com a distencia entre o centro dos furos na parte traseira da capa. Olhe desinho 2.
3. Insira buchas nos buracos.
4. Insira os parafusos nas buchas e aperte.

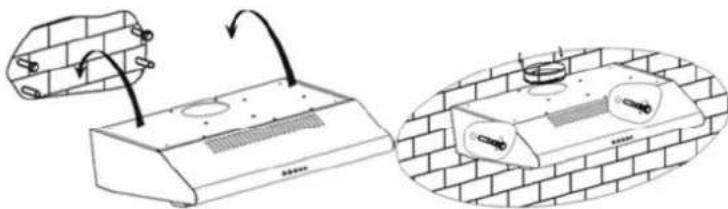

5. Pendure a capa sobre os parafusos. Olhe para o desinho 3.
6. Em seguida, insira os parafudos de fixação no resto de anconas e aperte-os para fixar o exaustor à parede direita, Olhe desinho 4.
7. Gire a valvula no topo do capo.

Pic 1

Hood dimension: 60cm

Pic 2

Hood dimension: 90cm

Pic 3
Pic 4

Méto do B Olhe pic 5:

1. Fure 4 furos de 6mm de diametro na parte inferior do gabinete onde ele ira travar.
2. Vire a valvula na saida de ar do capo, em seguida, instalar o capo para o fundo do armario, encaixando com os 4 parafusos, junta plana e nozes fornecido. Passe o parafuso com uma junta plana, dito de outras junta plana na otherextremidade e aperte a porca.

60cm

70cm

90cm
Pic 5

Ruido: há doisirosdeventilacao,ventilador deventilaçãohorizontale vertical. Porfavor,preste atencao para o modeo de ventilacao durante a instalacao.

Ventilacao Horizonta Olhe pic 6A, utilize a tampa para cobrir a parte superior de saida, para que o ar possa ser ventilado pela parte deTRS.

Ventilacao Vertical: Olha pic 6B, utilize a tampa para cobrir a saida de traseira, para que o ar possa ser ventilado a partir do topo.

Pic 6

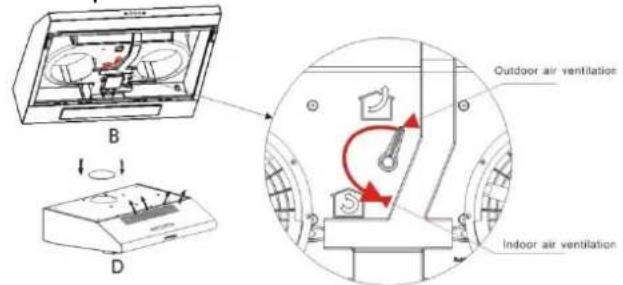

Ajustando a absorção do ar

Ventilacao de ar para o exterior Rode o selector de posicao fora (pic 7A), instale a tomada, ligar o ventilador, entao o ar vai ser expulso para a saida externa.

Ventilação de ar no interior: Gire o botão de都认为 de posicao (pic 7B), instale a tampa de saida, ligar o ventilador, quando o ar pode ser expulso de都认为 para fora.

O APARELHO DE CLASSE 1 DEVE SER LIGADO A TERRA Pic 7

A ligação deve ser feita da segunte forma:

CASTANHO L (inha)

AZUL N(neutro)

AMARELO/VERDE (terra)

O APARELHO DE CLASSE 2 NÃO DEVE SER LIGADO À TERRA.

Para os apareiros de 2^a classe que possum na etiqueta de caracteristicas o sintolo do duplo quadrado. A ligação deve ser feita da segunte forma:

CASTANHO L (inha)

AZUL N(neutro)

(5) UTILIZACAO

Ajuste da velocidade. Consulte as figuras Tecla de pressao

1. Pressione a tecla Stop, e o motor irá deixar de funciona.
2. Pressione a tecla Low (Baixa), a campainha irá emitir um único sinal sonoro, e o motor funciona a baixa velocidade.
3. Pressione a tecla Mid (Média), a campainha irá emitir um único sinal sonoro, e o motor funciona a media velocidade.
4. Pressione a tecla High (Elevada), a campainha irá emitir um &) unico sinal sonoro, e o motor referencia a elevada velocidade.
5. Pressione a tecla Light (Illuminação) e as两大 lâmpadas se acendem. Pressione-a novamente para as desligar.

Pic 8

(6) MANUTENÇA

Mudança e filtro de limpeza

• Retire os filtros, como做不到 na pic 9.
• Você pode limpar os filtros, como meuado abaixo:
• Deixe de molho por circa de 3 minutos em agua quente (40-50 graus) com detergente desengordurante antes de limpa-los suavamente com uma escova. Não aplicar mucha pressao para evitar danos.
• Eles podem estar na maquina de lavar com o detergente, a uma temperatura de 60 graus.
• Não utilize um detergente abrasivo neles pode danIFICAR o capô.
• Certifique-se o capo está desligada antes da limpeza.

Pic 9

Alterando uma luz Dib 10

• Antes de mudar as luzes, verifique se o aparecido está desligado e desconectado da tomada.
• Pressione o Manipulo do filtrlo de aluminio para a parte traseira do capo para o desanse frontal e removeo puxando para baixo.
• Substitua a lampada incandescente using apenas 40W E14 Max.
• Colocar o filtró de alúnbio na sua posção original.

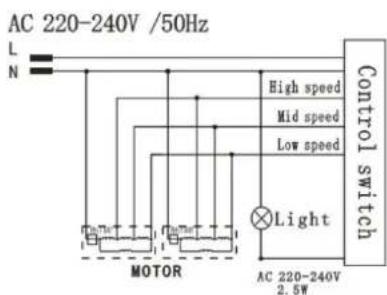

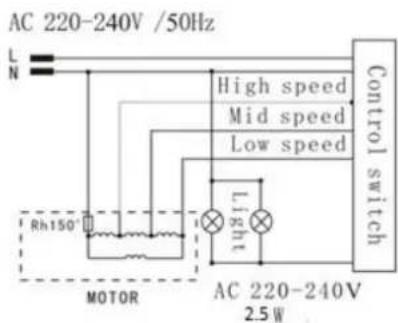

(7)DIAGRAMA ELECTRICO

ST 07160 D BL

ST 07260 D BL/IN

(8) PARAMETROS PRINCIPAIS

ST 07160 D BL

Potência de entrada classificada	220 V-240 V, 50 Hz
Potência classificada	82.5 W
Potência da iluminação	2.5 W
Potência do motor	80 W
Estado de transmisión	Motorístico
Velocidade	Velocidade I Velocidade II Velocidade III
Pressão do ar	≥166 Pa
Ruído	<66 Db(A)

ST 07260 D BL/IN

Potência de entrada classificada	220 V-240 V, 50 Hz
Potência classificada	162.5 W
Potência da iluminação	2.5 W
Potência do motor	80 W X 2
Modo de transmissão	Dois Motores
Velocidade	Velocidade I Velocidade II Velocidade III
Pressão do ar	≥250 Pa
Ruído	70 Db(A)

Recolha dos eletrodométricos.

A diretiva Europeia 2002/96/CE referente à gestão de residuos de apareiros electricos e eletrónicos (RAEE), préve que os eletrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os apareiros desatualizados devem ser recolhidos separatamente para optimizar a taxa de

recuperação e recicagem dos materiais que os compoem e impedir potecções danos para a Saúde humana e para o ambiente. O simbolo constituído por um contender de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatoriedade de recolha separada.

Os consumidos devem contatar as autoridades locais ou os pontos de vendapara solicitar informacao referente ao local apropriadonoonde devem depositar os eletrodomesticos velhos.

DECLARATION DE CONFORMIDADE: Este dispositivo está em conformidade com as exigências da Directa de Baixa Tensão 2014/35/EU e os requisitos da directa EMC 2014/30/EU.
