Características técnicas	Compressor Creemers 22050 BL, potência de 2,2 kW, pressão máxima de 8 bar, vazão de ar de 220 L/min.
Uso	Ideal para trabalhos de bricolagem, enchimento de pneus, limpeza com ar comprimido e uso com ferramentas pneumáticas.
Manutenção e reparo	Verifique regularmente o nível de óleo, limpe o filtro de ar, drene a água do reservatório após cada uso.
Segurança	Use proteção auditiva, evite sobrecarregar o compressor, não ultrapasse a pressão máxima recomendada.
Informações gerais	Peso: 30 kg, dimensões: 80 x 40 x 75 cm, garantia de 2 anos, conforme normas CE.

Perguntas frequentes - 22050 BL Creemers

O compressor Creemers 22050 BL não liga. O que fazer?

Verifique se o compressor está corretamente conectado a uma tomada funcional. Certifique-se também de que o disjuntor não tenha disparado. Se o problema persistir, consulte o manual de instruções para orientações de solução de problemas.

O compressor faz um barulho anormal. Isso é normal?

Um certo nível de ruído é normal para um compressor, mas ruídos altos ou incomuns podem indicar um problema. Verifique se objetos estão bloqueando o ventilador ou se peças estão soltas.

Como fazer a manutenção do compressor Creemers 22050 BL?

Para uma boa manutenção, limpe regularmente os filtros e verifique o nível de óleo, se aplicável. Certifique-se também de que as aberturas de ventilação não estejam obstruídas.

Qual é a pressão máxima que o compressor pode atingir?

O compressor Creemers 22050 BL pode atingir uma pressão máxima de 8 bar. Não ultrapasse esse limite para evitar danos.

Como saber se o compressor precisa de óleo?

Verifique o nível de óleo usando o indicador apropriado. Se o nível estiver baixo, adicione o óleo recomendado pelo fabricante.

O que fazer se o compressor superaquecer?

Desligue imediatamente o compressor e deixe-o esfriar. Verifique se as aberturas de ventilação não estão obstruídas e se o compressor está sendo usado em um ambiente adequado.

O compressor não produz ar. O que devo verificar?

Verifique se o reservatório está cheio e se as mangueiras estão conectadas corretamente. Certifique-se também de que não há vazamentos nas conexões.

Como ajustar a pressão de saída do ar?

Use o manômetro e o regulador de pressão no compressor para ajustar a pressão de saída conforme suas necessidades.

O compressor é muito pesado para mover. Existe uma solução?

Se possível, use um carrinho ou rodízios para facilitar o deslocamento. Verifique também se o compressor possui alças ergonômicas.

Onde encontrar peças de reposição para o compressor?

Você pode encontrar peças de reposição em revendedores autorizados Creemers ou em sites especializados em peças para ferramentas.

MANUAL DE UTILIZADOR 22050 BL Creemers

PT - MANUAL DE USO E MANUTENÇÃO

NL - HANDLEIDING

DK - BRUGERMANUAL

SE - HANDLEIDING

FI - KÄYTTÖOPAS

AVIOS: Ante de utilizar o compressor, ler bem as instruções contidas no seguiente manual

Alguns desenhos deste Manual mostram alguns pormenores que podem ser diferentes do vosso compressor.

1.4 COLLEGAMENTO A TERRA

2.2 COLLEGAMENTO ELETTRICO

5.2 IMMAGAZZINAMENTO COMPRESSORE

Ler atentamente todas as instruções de funcionamento, os conselhos para a segurança e os avisos do Manual de Instruções. A maioria dos acidentes com o uso do compressor, é devida ao desrespeito pelas regras de segurança elementares. Identificando a tempo as situações de perigo potenciais e obedecendo às regras de segurança adequadas, serão evitados os acidentes.

As regras fundamentais para a segurança estão descritas na secção “SEGURANÇA” deste manual e também na secção que fala da utilização e da manutenção do compressor. As situações perigosas a evitar, para prevenir todos os riscos de lesões graves ou danos na máquina, estão assinaladas na secção “AVISOS” no compressor ou no Manual de Instruções.

Nunca utilizar o compressor de modo impróprio mas somente no modo aconselhado pelo Fabricante, a menos que se tenha a absoluta certeza de que não possa ser perigoso, nem para o utilizador, nem para as pessoas que se encontrem nas proximidades.

AVISOS: indica uma situação potencialmente perigosa que, se ignorada, pode provocar danos graves.

NOTA: evidencia uma informação essencial

1.2 SEGURANÇA

ATENÇÃO: LER TODAS AS INSTRUÇÕES

1. NÃO TOCAR NAS PARTES EM MOVIMENTO. Nunca pôr as vossas mãos, dedos ou outras partes do corpo ao pé das partes do compressor em movimento.

2. NÃO USAR O COMPRESSOR SEM AS PROTECÇÕES MONTADAS. Nunca usar o compressor sem que todas as protecções estejam perfeitamente montadas no seu próprio lugar (por ex: coberturas, protecções das correntes, válvula de segurança). Se a manutenção ou o serviço exigem a remoção destas protecções, assegurar-se que, antes de usar novamente o compressor, as protecções estão bem fixadas no seu lugar.

3. UTILIZAR SEMPRE ÓCULOS DE PROTECÇÃO

Utilizar sempre óculos ou protecções equivalentes para os olhos. Nunca dirigir o ar comprimido para nenhuma parte do próprio corpo ou de outros.
4. PROTEGER-SE A SI PRÓPRIO CONTRA OS CHOQUES ELÉCTRICOS. Evitar contactos acidentais do corpo com as partes metálicas do compressor, tais como tubos, depósito ou partes de metal ligadas à terra. Nunca usar o compressor na presença de água ou de ambientes húmidos.
5. DESLIGAR O COMPRESSOR da fonte de energia eléctrica e esvaziar completamente a pressão do depósito antes de efectuar qualquer trabalho, inspecção, manutenção, limpeza, substituição ou controlo de qualquer parte.
6. LIGAÇÕES ACIDENTAIS. Não transportar o compressor enquanto estiver ligado à energia eléctrica ou quando o depósito está com pressão. Assegurar-se que o interruptor do baróstato está na posição OFF antes de ligar o compressor à energia eléctrica.

1. ARMAZENAR O COMPRESSOR DE MODO ADEQUADO. Quando o compressor não é utilizado deve ser guardado num local seco e protegido dos agentes atmosféricos. Manter afastado das crianças.
2. ÁREA DE TRABALHO. Manter limpa e bem arejada a zona de trabalho e libertar a área de ferramentas que não forem necessárias. Não usar o compressor na presença de líquidos inflamáveis ou gás. O compressor pode provocar faíscas durante o funcionamento. Não usar o compressor em situações onde se possam encontrar tintas, gasolinas, substâncias químicas, colas e qualquer outro material combustível ou explosivo.
3. MANTER AS CRIANÇAS AFASTADAS. As crianças, ou qualquer outra pessoa estranha devem ser mantidas a uma distância de segurança da zona de trabalho.
4. ROUPAS DE TRABALHO. Não usar roupas volumosas ou jóias pois estas podem ser agarradas pelas partes em funcionamento. Se necessário, usar toucas que cubram os cabelos.
5. TER CUIDADO COM O CABO DE ALIMENTAÇÃO. Nunca puxar pelo cabo de alimentação para tirar a ficha da tomada. Manter o cabo afastado do calor, de óleo e de superfícies cortantes. Não pisar o cabo eléctrico ou esmagá-lo com pesos inadequados.
6. EFECTUAR A MANUTENÇÃO DO COMPRESSOR COM ATENÇÃO. Seguir as instruções para a lubrificação (excepto para oilless). Inspeccionar o cabo de alimentação periodicamente e, se estiver danificado, deve ser reparado ou substituído. Verificar o aspecto exterior do compressor, ou seja se apresenta anomalias visíveis. Se necessário, contactar com o Centro de Assistência mais próximo.
7. EXTENSÕES ELÉCTRICAS PARA UTILIZAÇÃO NO EXTERIOR. Utilizar somente extensões eléctricas adequadas para uso no exterior e marcadas para tal.
8. ATENÇÃO. Usar o bom senso comum. Não usar o compressor em estado de cansaço o se está sob o efeito de álcool, drogas ou medicamentos que possam provocar sonolência.
9. CONTROLAR PARTES DEFEITUOSAS OU FUGAS DE AR. Antes de utilizar novamente o compressor, se uma protecção ou outras partes estiverem danificadas, devem ser controladas atentamente para verificar se podem funcionar como previsto em segurança. Todas as partes danificadas devem ser prontamente reparadas ou substituídas por um Serviço de Assistência Autorizado.
10. UTILIZAR O COMPRESSOR EXCLUSIVAMENTE PARA AS APLICAÇÕES ESPECIFICADAS NO SEGUINTE MANUAL DE INSTRUÇÕES.
11. USAR O COMPRESSOR CORRECTAMENTE
    Pôr o compressor a funcionar de acordo com as instruções deste Manual. Não deixar as crianças utilizar o compressor ou as pessoas que não conheçam o seu funcionamento.
12. VERIFICAR SE TODOS OS PARAFUSOS, REBITES E TAMPAS ESTÃO BEM FIXADOS.

13. MANTER A GRELHA DE ASPIRAÇÃO LIMPA. Limpar regularmente esta grelha se o ambiente de trabalho for muito sujo.

14. PÔR O COMPRESSOR A FUNCIONAR À TENSÃO ESPECIFICADA na chapa das características eléctricas. Se o compressor é utilizado a uma tensão superior à especificada, o motor rodará mais rapidamente e podese danificar o aparelho.

15. NUNCA USAR O COMPRESSOR SE ESTE ESTIVER DEFEITUOSO. Se o compressor trabalha emitindo ruídos estranhos, com vibrações excessivas, ou apresenta-se defeituoso, desligá-lo imediatamente e verificar o funcionamento ou contactar o Centro de Assistência Autorizado mais próximo.
    22.NÃO LIMPAR AS PARTES EM PLÁSTICO COM SOLVENTES. Se necessário, limpar estas partes com um pano macio e água com sabão ou líquidos apropriados.
16. USAR SOMENTE PEÇAS DE SUBSTITUIÇÃO ORIGINAIS. A utilização de peças de substituição que não sejam originais, provocam a anulação da garantia e um funcionamento incorrecto do compressor. As peças de substituição originais podem ser adquiridas junto dos distribuidores autorizados.
17. NÃO MODIFICAR O COMPRESSOR. Consultar um Centro de Assistência Autorizado para todas as reparações. Uma modificação não autorizada pode reduzir as capacidades do compressor, mas pode também ser a causa de graves acidentes.
18. DESLIGAR QUANDO O COMPRESSOR NÃO É UTILIZADO, colocar o manípulo do baróstato na posição "0" (OFF), desligar o compressor da corrente e abrir a torneira da linha para esvaziar o ar comprimido.
19. NÃO TOCAR NAS PARTES QUENTES DO COMPRESSOR: tubos, motor e em todas as partes quentes.
20. NÃO DIRIGIR O JACTO DE AR PARA O CORPO
21. DESCARGA DA CONDENSAÇÃO DO DEPÓSITO. A corrosão deverá ser evitada: é necessária a inspecção periódica em serviço do reservatório de ar, uma vez que a corrosão interna pode reduzir a espessura da parede de aço, com o risco inerente de rebentamento.
22. NÃO DESLIGAR O COMPRESSOR PUXANDO PELO CABO DE ALIMENTAÇÃO. Utilizar o interruptor "O/I" (ON/OFF) do baróstato para desligar.
23. CIRCUITO PNEUMÁTICO. Utilizar tubos, utensílios pneumáticos, que suportem uma pressão igual ou superior à pressão máxima do compressor.

1.3 USO RECOMENDADO

Para um bom funcionamento da máquina, em plena carga continuativa e à pressão máxima, assegurar-se que a temperatura do ambiente de trabalho em local fechado não ultrapasse 25°C.

Este compressor foi construído para funcionar com uma relação de intermitência especificada na placa de dados técnicos, (por exemplo, S3-70 significa 7 minutos de trabalho e 3 minutos de pausa)

As máquinas sem etiqueta amarela LwA, não são adequadas para utilização em ambiente externo

1.4 LIGAÇÃO À TERRA

Este compressor deve ser ligado à terra enquanto está em uso para proteger o operador.

O compressor monofásico está equipado com um cabo bipolar mais terra.

O compressor trifásico é fornecido com cabo eléctrico sem ficha. É necessário que a ligação eléctrica seja efectuada por um técnico especializado.

Nunca esquecer que o fio de ligação à terra é o verde e amarelo. Nunca ligar este fio verde a um terminal com corrente. Antes de substituir a ficha do cabo de alimentação, assegurar-se de ligar o fio de terra. No caso de dúvidas, chamar um electricista especializado e mandar controlar a ligação à terra.

1.5 EXTENSÃO

Utilizar somente extensões com ficha e ligação à terra, não utilizar extensões estragadas ou esmagadas. Uma extensão demasiado fina poderá provocar quedas da tensão ou pelo menos uma perda de potência e um aquecimento excessivo do aparelho.

O cabo de extensão do compressor deve ter uma secção proporcionada ao seu comprimento, de acordo com os parâmetros mostrados na Tabela A, página 8.

Nunca utilizar o compressor com o cabo eléctrico ou a extensão danificados.

Nunca usar o compressor dentro ou próximo de água ou de um ambiente perigoso, onde possam darse descargas eléctricas.

2. INSTALAÇÃO E USO

2.1 INSTALAÇÃO

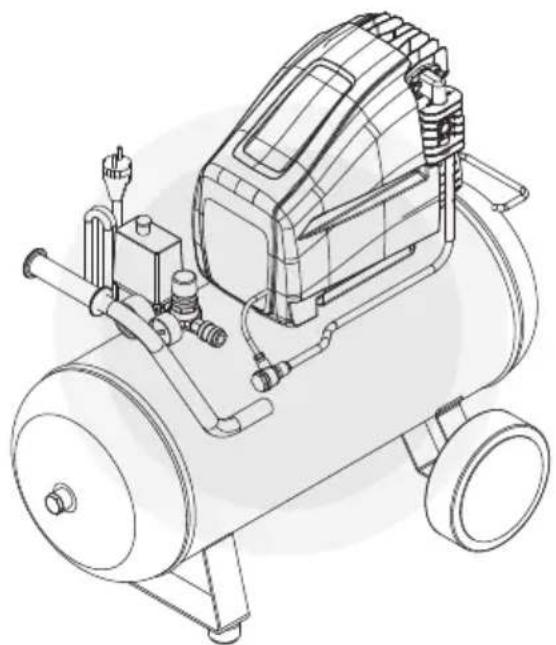

Depois de se ter tirado o compressor da embalagem (fig.1) e ter constatado a sua perfeita integridade:

• Montar as rodas e o tampão de borracha no depósito onde não estão montados (fig. 2).
• Colocar o compressor num local bem arejado, protegido dos agentes atmosféricos e sem ser em ambientes explosivos.

- Se o plano é inclinado (max.10°- fig.3), assegurar-se que o compressor em funcionamento não se desloque, caso contrário bloquear as rodas com calços. Se o plano é uma prateleira ou o tampo de uma estante, assegurar-se que não possa cair fixando-o de modo adequado.

- Para se obter uma boa ventilação e um arrefecimento eficaz, é importante que o compressor esteja a pelo menos 50 cm de distância de qualquer parede (fig. 4).

- Os compressores montados em depósito de pés fixos, não devem ser fixados à terra de modo rígido, aconselha-se a montagem de 4 anti-vibrantes.

- Substituir o plugue de plástico pela varetado nível do óleo ou pelo respectivo tampão de purga (fig. 7) for-necidos com o livro de instruções, controlar o nível do óleo observando as marcas da vareta ou na janela de inspecção do nível do óleo.

2.2 LIGAÇÃO ELÉCTRICA

Os compressores monofásicos são já fornecidos com o cabo eléctrico e a ficha de corrente bipolar + terra. Ligar o compressor a uma tomada de corrente equipada com ligação à terra. (fig. 8).

Os compressores trifásicos são fornecidos sem ficha. Ligar ao cabo de alimentação uma ficha eléctrica com passacabo de parafuso e anel de bloqueio (fig.8) consultando a tabela B -pag.8.

Qualquer dano causado por ligações erradas da alimentação à linha, anula imediatamente a garantia das partes eléctricas. De modo a evitar ligações erradas, consultar um técnico especializado.

2.3 ARRANQUE

Controlar se a tensão da rede corresponde à indicada na chapa das características eléctricas (fig.9), o campo de tolerância admitido deve ser compreendido entre ± 5%.

No primeiro arranque dos compressores que funcionam com corrente trifásica, verificar o correcto sentido de rotação da ventoinha de arrefecimento, comparando com a seta situada na protecção da correia ou na cobertura.

• Introduzir a ficha na tomada de corrente e ligar compressor levando o manípulo do baróstato para a posição I/ON (fig10)
• O funcionamento do compressor é completamente automático, comandado pelo baróstato que o desliga quando a pressão no depósito atinge o valor máximo e liga-o novamente quando esta desce ao valor mínimo. Normalmente, a diferença de pressão é de cerca de 2 bar (29 psi) entre o valor máximo e o valor mínimo.
• Depois de se ter ligado o compressor à linha de alimentação eléctrica, efectuar um carregamento à pressão máxima e verificar o funcionamento correcto da máquina.
• Alguns modelos têm uma válvula de descarga da cabeça. É normal sentir um sopro de ar em cada encerramento.

2.4 PROTECÇÃO DO MOTOR

Os compressores trifásicos devem ser ligados a uma tomada de corrente protegida por um interruptor diferencial adequado e fusíveis (Tabela C, página 8).

O motor dos compressores está equipado com uma protecção térmica automática, situada no interior do rolamento, a qual desliga o compressor quando a temperatura do motor atinge valores muito elevados. Quando esta intervém, o compressor arrancará automaticamente após 10 - 15 minutos.

Para facilitar a reactivação da máquina, é importante intervir no botão do pressostato repondo-o na posição de desligado e, depois, de novo em ligado (fig.10).

Se a protecção for acionado novamente, desligue a fonte de alimentação e contacte um centro de serviço autorizado.

2.5 REGULAÇÃO DA PRESSÃO DE TRABALHO

Não é necessário utilizar sempre a pressão máxima de trabalho, pelo contrário, a maior parte das vezes o utensílio pneumático utilizado tem necessidade de menos pressão.

Regular bem a pressão de trabalho:

Libertar o manípulo do redutor de pressão, puxando para cima, regular a pressão para o valor desejado, rodando o manípulo para a direita para aumentá-la e para a esquerda para diminui-la, depois de obtida a pressão desejada, apertar o manípulo premin-do-o para baixo (fig.11)

Nos redutores de pressão fornecidos sem manómetro, a pressão de calibragem pode ser observada na escada graduada situada no próprio corpo do redutor.

Quando não fornecido, o usuário deve instalar um redutor de pressão antes da linha de distribuição

2.6 ATENÇÃO

• Evitar absolutamente de desapertar qualquer ligação com o depósito sob pressão, assegurar-se sempre que o depósito esteja descarregado.
• É proibido efectuar furos, soldaduras ou deformar voluntariamente o depósito do ar comprimido.
• Temperatura ambiente de funcionamento 0^ + 35^ .
• Não lançar jactos de água ou líquidos inflamáveis ocontra o compressor.

- Não colocar objectos inflamáveis junto ao compressor.

- Durante as pausas de utilização, pôr o interruptor na posição de “0” (OFF) (desligado).

- Terminada a utilização do compressor, desligar sempre a ficha da tomada de corrente.

- Prestar atenção porque algumas partes do compressor, tais como a cabeça e os tubos de saída podem alcançar temperaturas elevadas. Não tocar nestes componentes para evitar queimaduras (fig.12).

- Nunca lançar o jacto de ar contra pressões ou animais.

- Não transportar o compressor com o depósito sob pressão.

- Transportar o compressor levantando-o ou puxando-o pelas respectivas asas ou punhos.

- As crianças e os animais devem ser mantidos afastados da área de funcionamento da máquina.

- Se usar o compressor para pintar:

a) Não trabalhar em locais fechados ou junto a chamas vivas. b) Certificar-se que o local de trabalho tenha um arejamento adequado. c) Proteger o nariz e a boca com uma máscara adequada
- Se o cabo eléctrico ou a ficha estiverem danificados, não usar o compressor e contactar o Centro de Assistência Autorizado para a sua substituição por um componente original.
- Não introduzir objectos ou as mãos no interior das grelhas de protecção para evitar danos físicos e no próprio compressor.

3. MANUTENÇÃO

Antes de efectuar qualquer intervenção no compressor certificar-se que:

O interruptore do baróstato esteja desligados, posição 0/OFF.
O cabo de alimentação esteja desligado da tomada.
O depósito do ar esteja descarregado de toda a pressão

Permitir compressor para esfriar.

3.1 FILTRO DE ADMISSÃO

Cada 50 horas de funcionamento, é aconselhável desmontar o filtro de admissão e limpar o elemento filtrante soprando com ar comprimido (fig. 13).

É aconselhável substituir o elemento filtrante pelo menos uma vez por ano; mais frequentemente se o ambiente no qual está colocado tem poeiras.

3.2 ÁGUA DE CONDENSAÇÃO

O compressor forma água de condensação que se acumula no depósito.

É necessário descarregar a condensação do depósito diariamente abrindo a torneira de purga (fig.14) por baixo do depósito.

É necessária a inspecção periódica em serviço do reservatório de ar, uma vez que a corrosão interna pode reduzir a espessura da parede de aço, com o risco inerente de rebentamento.

Ter atenção para que não haja ar comprimido no interior do depósito, a água poderá sair com muita força. Pressão aconselhada 1 ÷ 2 bar máx.

A CONDENSAÇÃO NÃO DEVE SER DEITADO NO ESGOTO NEM NO AMBIENTE.

3.3 MUDANÇA DO ÓLEO - ATESTAR ÓLEO

Substituir o óleo após as primeiras 100 horas de funcionamento e, posteriormente, a cada 300 horas.

Desapertar o bujão de descarga do óleo na tampa cárter, esvaziar todo o óleo e apertar o bujão (fig. 15).

Introduzir o óleo pelo furo de cima da tampa cárter até ao nível indicado na vareta ou na janela.

Controlar semanalmente o nível do óleo da bomba e se necessário atestá-lo.

Usar óleo mineral ALTAIR. Não misturar qualidades diferentes.

O ÓLEO USADO NÃO DEVE SER DEITADO NO ESGOTO NEM NO AMBIENTE.

Manutenção
horas 50 100 300
condensação	diariamente
limpar elemento filtrante	x
substituir elemento filtrante	una vez por ano
Substituir o óleo		x	x

4. PEQUENAS AVARIAS

Perdas de ar pela válvula por baixo do baróstato

Depende de uma vedação imperfeita da válvula e retenção, proceder do seguinte modo (fig.16):

Esvaziar completamente a pressão do depósito
- Desapertar a cabeça hexagonal da válvula
- Limpar bem o disco de borracha (A) e a sua base
- Montar tudo novamente com cuidado
Fugas de ar

Podem depender da má vedação de qualquer

união no interior da máquina, verificar todas as uniões molhando-as com água e sabão.

Diminuição de rendimento. Arranques frequentes. Baixos valores de pressão.

- Solicitação excessiva de rendimentos ou possíveis fugas das juntas e/ou das tubagens. Possível filtro de aspiração entupido.

Substituir as juntas das uniões. Limpar ou substituir o filtro.

O compressor roda mas não carrega

Compressores coaxiais:

pode ser devido à ruptura das válvulas ou de um vedante. Substituir a peça danificada.

O compressor não arranca

Verificar se:

os fios estão todos bem ligados,

a rede eléctrica está alimentada (tomada bem ligada, magnetotérmico, fusíveis em bom estado),

se o ambiente de trabalho é muito frio. (< 0°C),

O compressor não se desliga

Se o compressor não se desliga quando se alcança a pressão máxima, entrará em função a válvula de segurança do depósito. É necessário contactar o Centro de Assistência Autorizado mais próximo para a sua reparação.

5. NOTAS

5.1 CARACTERÍSTICAS TÉCNICAS

• Consulte a placa de identificação CE afixada no compressor (fig.9).
• Para o mercado europeu os depósitos dos compressores são fabricados de acordo com a Directivas CE.
• Nível sonoro medido em campo livre a 1 m de distância ±3dB(A) à pressão máxima de utilização. O valor do nível sonoro pode aumentar de 1 a 10 dB(A) em função do local onde for instalado o compressor.

5.2 ARMAZENAMENTO DO COMPRESSOR

Durante todo o tempo que o compressor estiver inactivo antes de o desembalar, esse deve ser armazenado num local seco a uma tempe-ratura entre os + 5°C e os + 45°C e numa posição tal que não tenha contacto com os agentes atmosféricos.

Durante todo o tempo que o compressor estiver inactivo depois de ter sido desembalado, esse deve ser protegido com capas para evitar que o pó se possa depositar nos mecanismos. Se o compressor ficar inactivo durante longos períodos é necessário substituir o óleo e verificar o seu funcionamento

5.3 LIGAÇÕES PNEUMÁTICAS

Certificar-se de utilizar sempre tubos pneumáticos para ar comprimido que tenham características de pressão máxima adequadas às do compressor. Não tentar reparar o tubo se tiver defeito.

5.4 DEPÓSITO DE LIXO

Todos os materiais devem ser eliminados de acordo com as leis locais.

1. INTRODUCTIE

1.1 BELANGRIJKE INFORMATIE
