Características técnicas	Coluna de alto-falante com alto-falante integrado para Dolby Atmos, potência de 100W, impedância de 8 ohms, resposta de frequência de 38 Hz a 21 kHz.
Uso	Projetado para uso em home theater e música, ideal para sistemas de áudio surround.
Manutenção e reparo	Limpar regularmente com um pano macio, evitar exposição à umidade, consultar um profissional para reparos.
Segurança	Não expor a temperaturas extremas, evitar choques físicos, usar com um amplificador compatível.
Informações gerais	Dimensões: 102 cm (altura) x 25 cm (largura) x 38 cm (profundidade), peso: 19 kg, acabamento em madeira preta.

Perguntas frequentes - Reference R625FA KLIPSCH

Como conectar os alto-falantes KLIPSCH Reference R625FA à minha televisão?

Use cabos de alto-falante para conectar os terminais de saída do seu amplificador ou receptor aos terminais de entrada dos KLIPSCH R625FA. Certifique-se de respeitar a polaridade (positivo e negativo).

Quais são as dimensões dos alto-falantes KLIPSCH Reference R625FA?

As dimensões dos KLIPSCH R625FA são 107,2 cm de altura, 22,9 cm de largura e 38,1 cm de profundidade.

Os KLIPSCH R625FA são adequados para uso em home theater?

Sim, os KLIPSCH R625FA são projetados para oferecer uma experiência de áudio imersiva, tornando-os ideais para uma configuração de home theater.

Como ajustar as configurações dos meus alto-falantes KLIPSCH R625FA para um som ideal?

Recomenda-se usar um receptor AV com funções de calibração automática, como Audyssey ou MCACC, para ajustar as configurações dos seus alto-falantes de acordo com o seu ambiente.

O que fazer se meus alto-falantes não estiverem emitindo som?

Verifique primeiro as conexões dos cabos, certifique-se de que o receptor está ligado e selecionado na fonte correta. Teste também com outro dispositivo para identificar se o problema está nos alto-falantes ou na fonte.

Os KLIPSCH R625FA são compatíveis com sistemas de som surround?

Sim, os KLIPSCH R625FA podem ser usados como alto-falantes frontais em um sistema de som surround. Recomenda-se combiná-los com outros alto-falantes Klipsch para melhor coerência sonora.

Como cuidar dos meus alto-falantes KLIPSCH R625FA?

Limpe regularmente os alto-falantes com um pano macio e seco para remover o pó. Evite produtos de limpeza agressivos que possam danificar o acabamento.

Onde posso encontrar peças de reposição para meus KLIPSCH R625FA?

As peças de reposição podem ser obtidas diretamente no site da Klipsch ou através de revendedores autorizados.

Qual é a potência recomendada para os KLIPSCH R625FA?

Os KLIPSCH R625FA têm uma potência nominal de 100 watts e podem suportar até 400 watts de potência máxima.

Os KLIPSCH R625FA precisam de um amplificador?

Sim, os KLIPSCH R625FA precisam de um amplificador ou receptor para funcionar, pois são alto-falantes passivos.

Os KLIPSCH R625FA podem ser usados para ouvir música em estéreo?

Sim, os KLIPSCH R625FA oferecem excelente qualidade sonora para ouvir música em estéreo, graças ao seu design de alto-falante de múltiplas vias.

MANUAL DE UTILIZADOR Reference R625FA KLIPSCH

1) o padrão, o parâmetro, o ponto utilizado para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference. Somos os Keepers of the Sound®.

PORTUGUESE

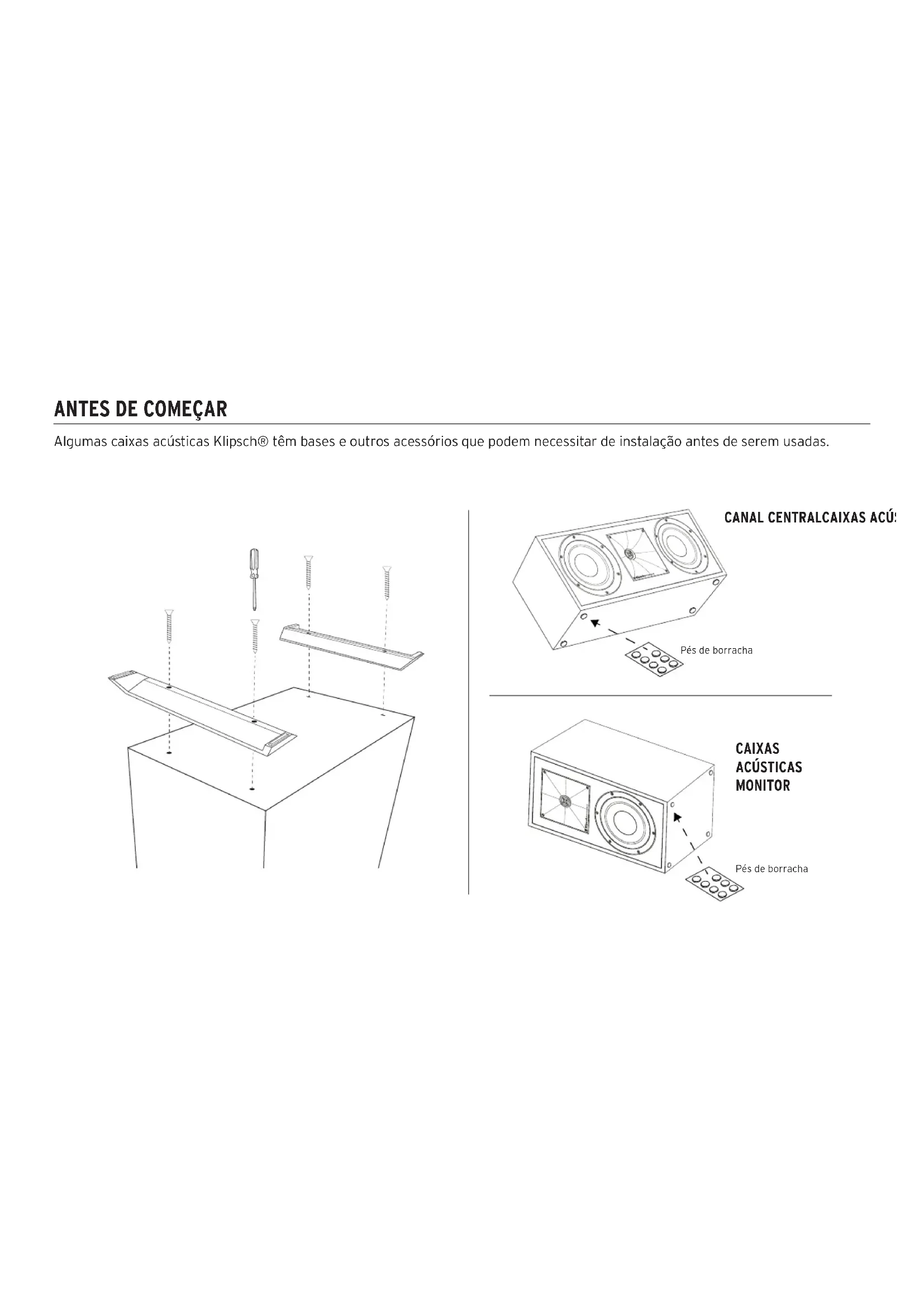

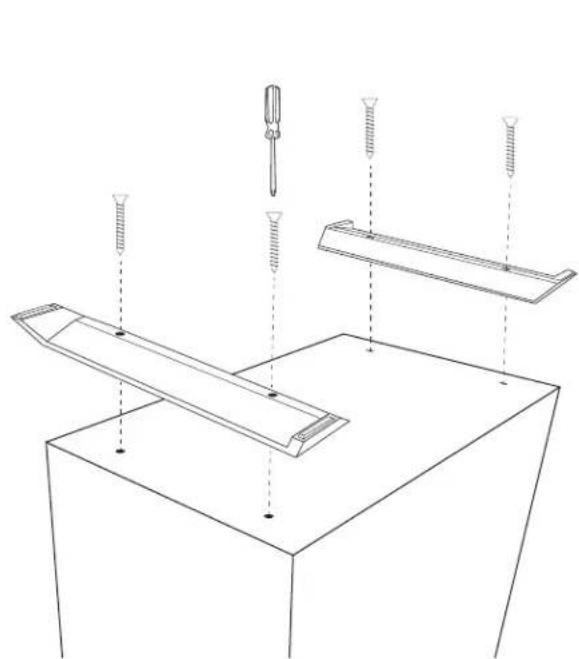

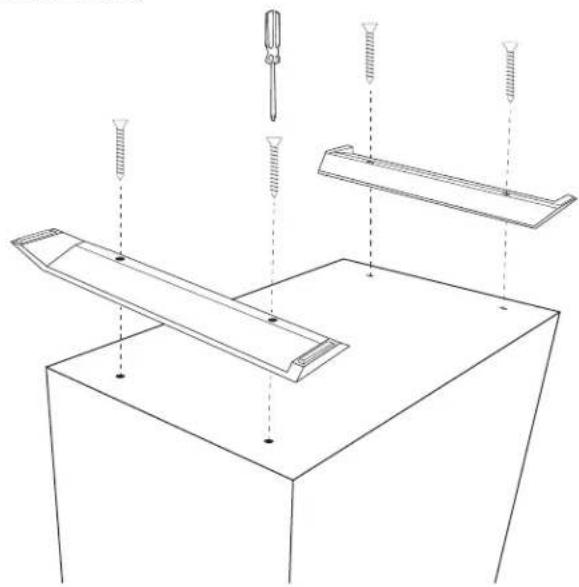

Algumas caixas acústicas Klipsch® têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas.

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades. Observe que as grades das unidades surround são fixas e não podem ser removidas.

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Algumas caixas acústicas Klipsch Reference vêm com terminais de conexão duplos conectados por uma tira metálica. Não remova a tira metálica ou as caixas acústicas não funcionarão corretamente. Mantenha a tira no lugar e conecte o cabo de caixa acústica no conjunto superior dos terminais de conexão. É possível conectar dois cabos a uma caixa acústica que possui dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 t e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

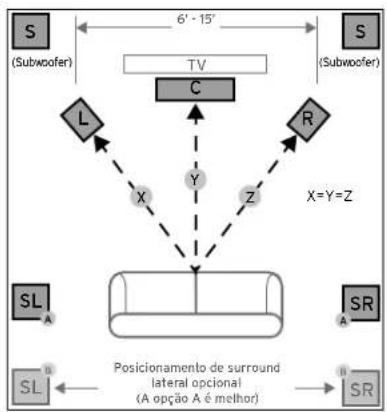

FIGURA 1
POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE
    note right of TV: 6' - 15'
    note right of TV: X=Y=Z
    note bottom of SL: Positionamento de surround lateral opcional (A opção A é melhor)

OU Abaixo Acima

FIGURA 3
CONEXÕES PADRÃO

FIGURA 4
INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDE

CUIDADO! Não use o orifício em forma de fechadura para instalação no teto!

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

CUIDADO E LIMPEZA

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
