Technische Merkmale	Säulenlautsprecher mit integriertem Lautsprecher für Dolby Atmos, Leistung von 100W, Impedanz von 8 Ohm, Frequenzgang von 38 Hz bis 21 kHz.
Verwendung	Entwickelt für den Einsatz im Heimkino und für Musik, ideal für Surround-Soundsysteme.
Wartung und Reparatur	Regelmäßig mit einem weichen Tuch reinigen, Feuchtigkeit vermeiden, bei Reparaturen einen Fachmann konsultieren.
Sicherheit	Nicht extremen Temperaturen aussetzen, physische Stöße vermeiden, mit einem kompatiblen Verstärker verwenden.
Allgemeine Informationen	Abmessungen: 102 cm (Höhe) x 25 cm (Breite) x 38 cm (Tiefe), Gewicht: 19 kg, schwarze Holzoberfläche.

Häufig gestellte Fragen - Reference R625FA KLIPSCH

Wie verbinde ich die KLIPSCH Reference R625FA Lautsprecher mit meinem Fernseher?

Verwenden Sie Lautsprecherkabel, um die Ausgangsanschlüsse Ihres Verstärkers oder Receivers mit den Eingangsanschlüssen der KLIPSCH R625FA zu verbinden. Achten Sie darauf, die Polarität (Plus und Minus) einzuhalten.

Wie sind die Abmessungen der KLIPSCH Reference R625FA Lautsprecher?

Die Abmessungen der KLIPSCH R625FA betragen 107,2 cm Höhe, 22,9 cm Breite und 38,1 cm Tiefe.

Sind die KLIPSCH R625FA für den Einsatz im Heimkino geeignet?

Ja, die KLIPSCH R625FA sind darauf ausgelegt, ein immersives Audioerlebnis zu bieten, was sie ideal für Heimkino-Setups macht.

Wie stelle ich die Einstellungen meiner KLIPSCH R625FA Lautsprecher für optimalen Klang ein?

Es wird empfohlen, einen AV-Receiver mit automatischen Kalibrierungsfunktionen wie Audyssey oder MCACC zu verwenden, um die Lautsprechereinstellungen an Ihren Raum anzupassen.

Was soll ich tun, wenn meine Lautsprecher keinen Ton von sich geben?

Überprüfen Sie zunächst die Kabelverbindungen, stellen Sie sicher, dass Ihr Receiver eingeschaltet ist und die richtige Quelle ausgewählt wurde. Testen Sie auch mit einem anderen Gerät, um festzustellen, ob das Problem bei den Lautsprechern oder der Quelle liegt.

Sind die KLIPSCH R625FA mit Surround-Soundsystemen kompatibel?

Ja, die KLIPSCH R625FA können als Frontlautsprecher in einem Surround-Soundsystem verwendet werden. Es wird empfohlen, sie mit anderen Klipsch-Lautsprechern für eine bessere Klangkonsistenz zu kombinieren.

Wie pflege ich meine KLIPSCH R625FA Lautsprecher?

Wischen Sie die Lautsprecher regelmäßig mit einem weichen, trockenen Tuch ab, um Staub zu entfernen. Vermeiden Sie aggressive Reinigungsmittel, die die Oberfläche beschädigen könnten.

Wo kann ich Ersatzteile für meine KLIPSCH R625FA finden?

Ersatzteile sind direkt auf der Klipsch-Website oder über autorisierte Händler erhältlich.

Welche Leistung wird für die KLIPSCH R625FA empfohlen?

Die KLIPSCH R625FA haben eine Nennleistung von 100 Watt und können bis zu 400 Watt Spitzenleistung verarbeiten.

Benötigen die KLIPSCH R625FA einen Verstärker?

Ja, die KLIPSCH R625FA benötigen einen Verstärker oder Receiver zum Betrieb, da es sich um passive Lautsprecher handelt.

Kann man die KLIPSCH R625FA zum Musikhören in Stereo verwenden?

Ja, die KLIPSCH R625FA bieten dank ihres mehrwege Lautsprecherdesigns eine ausgezeichnete Klangqualität für das Musikhören in Stereo.

BEDIENUNGSANLEITUNG Reference R625FA KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

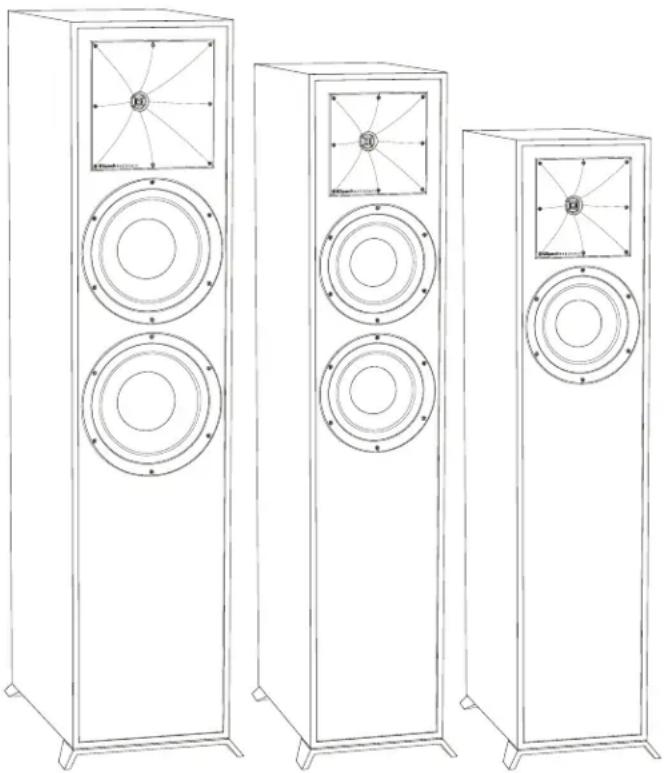

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch Reference. We are the Keepers of the Sound®.

GERMAN

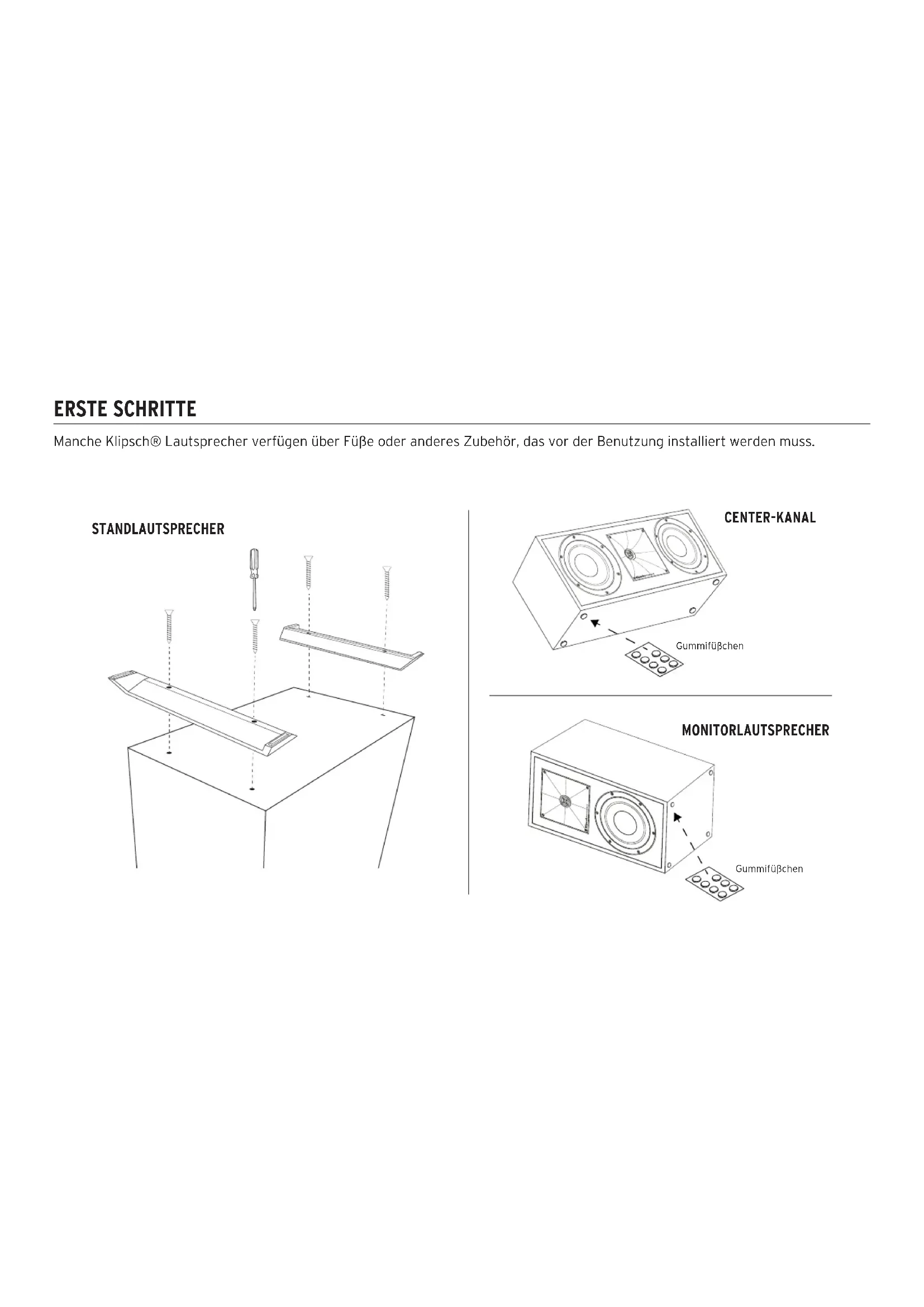

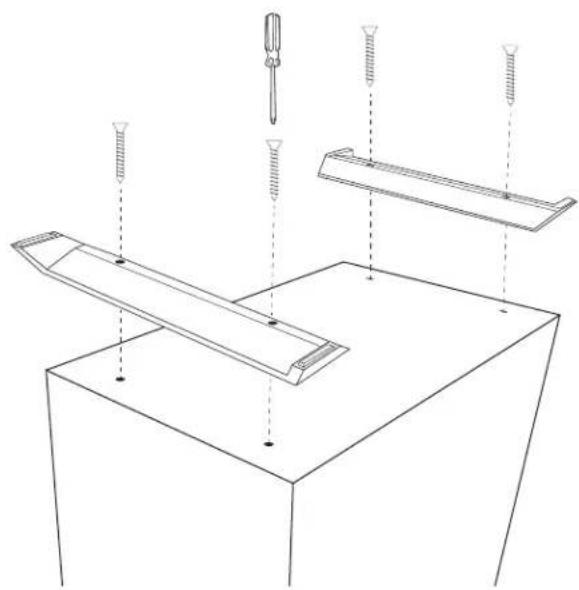

Manche Klipsch® Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss.

STANDLAUTSPRECHER

AUFSTELLUNG IM RAUM ANSCHLÜSSE

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher - Klipsch WDST Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten Anschlüsse und Platzierungen. Denken Sie daran, dass die Lautsprechergrills der Surround-Lautsprecher nicht abnehmbar sind.

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Einige Klipsch Reference-Lautsprecher verfügen über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen nicht, da ansonsten Ihre Lautsprecher nicht mehr richtig funktionieren. Lassen Sie den Streifen an Ort und Stelle und schließen Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Lautsprechern mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

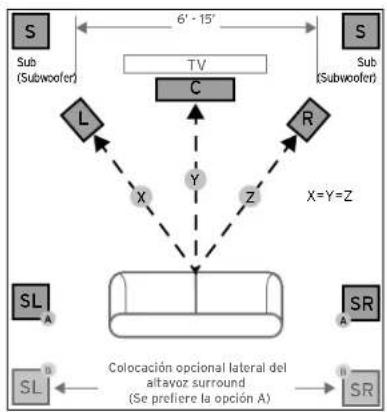

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH


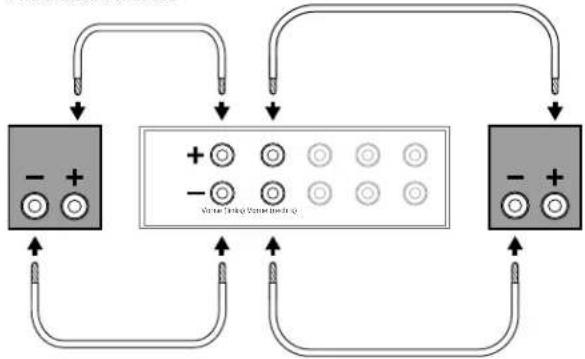

ABBILDUNG 3
STANDARDANSCHLÜSSE


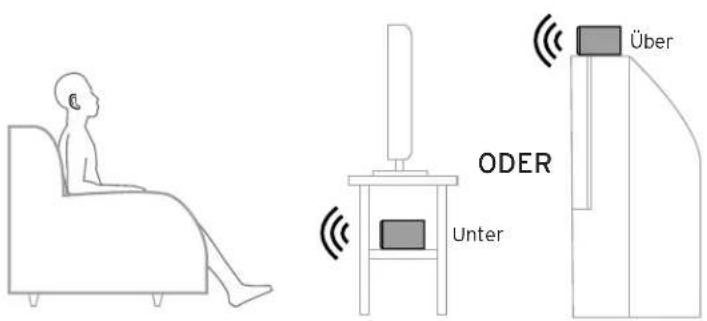

ABBILDUNG 2
CENTER-KANAL

Über ODER Unter

ABBILDUNG 4
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!
Verwenden Sie das Befestigungsloch nicht zur Deckenmontage!

ODER

Nr. 10 oder Nr. 12
2,5- bis 3-Zoll Flachkopf-Holzschrauben
In Ständerprofil befestigen oder Dübel
verwenden - etwa 6 mm hervorstehen lassen

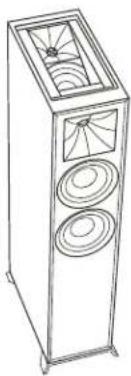

REFERENCE MIT DOLBY ATMOS® TECHNOLOGIE

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.
