Caratteristiche tecniche	Altoparlante a colonna con altoparlante integrato per Dolby Atmos, potenza di 100W, impedenza di 8 ohm, risposta in frequenza da 38 Hz a 21 kHz.
Utilizzo	Progettato per l\'uso in home cinema e musica, ideale per sistemi audio surround.
Manutenzione e riparazione	Pulire regolarmente con un panno morbido, evitare l\'esposizione all\'umidit\u00e0, consultare un professionista per le riparazioni.
Sicurezza	Non esporre a temperature estreme, evitare urti fisici, utilizzare con un amplificatore compatibile.
Informazioni generali	Dimensioni: 102 cm (altezza) x 25 cm (larghezza) x 38 cm (profondit\u00e0), peso: 19 kg, finitura in legno nero.

Domande frequenti - Reference R625FA KLIPSCH

Come collegare gli altoparlanti KLIPSCH Reference R625FA al mio televisore?

Utilizzare cavi per altoparlanti per collegare i terminali di uscita del vostro amplificatore o ricevitore ai terminali di ingresso dei KLIPSCH R625FA. Assicurarsi di rispettare la polarit\u00e0 (positivo e negativo).

Quali sono le dimensioni degli altoparlanti KLIPSCH Reference R625FA?

Le dimensioni dei KLIPSCH R625FA sono 107,2 cm di altezza, 22,9 cm di larghezza e 38,1 cm di profondit\u00e0.

I KLIPSCH R625FA sono adatti per un uso in home cinema?

S\u00ec, i KLIPSCH R625FA sono progettati per offrire un\'esperienza audio immersiva, rendendoli ideali per una configurazione di home cinema.

Come regolare i parametri dei miei altoparlanti KLIPSCH R625FA per un suono ottimale?

Si consiglia di utilizzare un ricevitore AV con funzioni di calibrazione automatica, come Audyssey o MCACC, per regolare i parametri dei vostri altoparlanti in base alla vostra stanza.

Cosa fare se i miei altoparlanti non producono suono?

Verificare innanzitutto le connessioni dei cavi, assicurarsi che il ricevitore sia acceso e selezionato sulla sorgente corretta. Testare anche con un altro dispositivo per identificare se il problema proviene dagli altoparlanti o dalla sorgente.

I KLIPSCH R625FA sono compatibili con sistemi audio surround?

S\u00ec, i KLIPSCH R625FA possono essere utilizzati come altoparlanti anteriori in un sistema audio surround. Si consiglia di abbinarli ad altri altoparlanti Klipsch per una migliore coerenza sonora.

Come mantenere i miei altoparlanti KLIPSCH R625FA?

Pulire regolarmente gli altoparlanti con un panno morbido e asciutto per rimuovere la polvere. Evitare prodotti per la pulizia aggressivi che potrebbero danneggiare la finitura.

Dove posso trovare pezzi di ricambio per i miei KLIPSCH R625FA?

I pezzi di ricambio possono essere ottenuti direttamente dal sito web di Klipsch o tramite rivenditori autorizzati.

Qual \u00e8 la potenza raccomandata per i KLIPSCH R625FA?

I KLIPSCH R625FA hanno una potenza nominale di 100 watt e possono gestire fino a 400 watt di potenza massima.

I KLIPSCH R625FA hanno bisogno di un amplificatore?

S\u00ec, i KLIPSCH R625FA necessitano di un amplificatore o ricevitore per funzionare, poich\u00e9 sono altoparlanti passivi.

Si possono usare i KLIPSCH R625FA per ascoltare musica in stereo?

S\u00ec, i KLIPSCH R625FA offrono un\'eccellente qualit\u00e0 sonora per l\'ascolto di musica in stereo, grazie al loro design a pi\u00f9 vie.

MANUALE UTENTE Reference R625FA KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference. Siamo i custodi del suono: Keepers of the Sound®.

ITALIAN

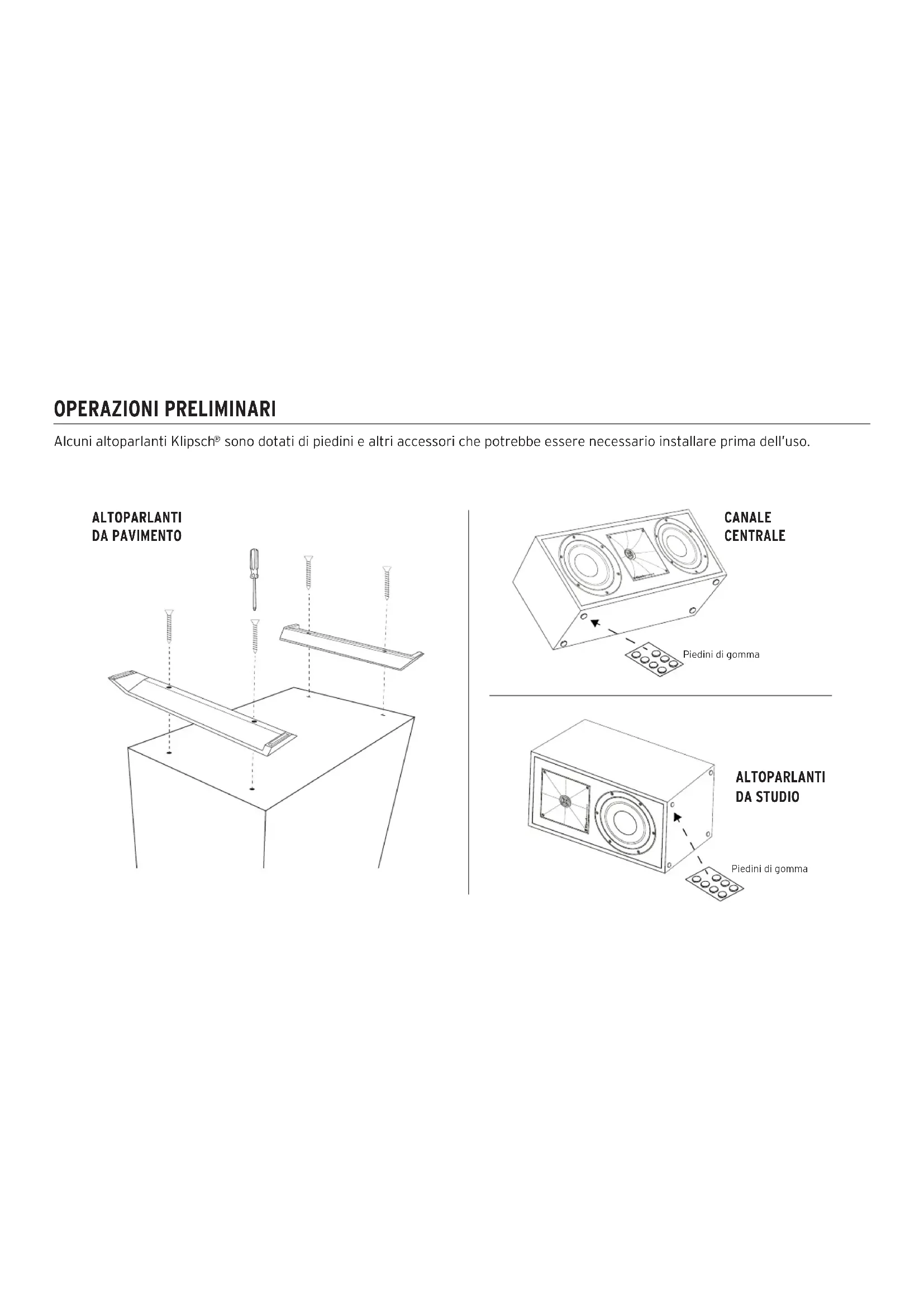

Alcuni altoparlanti Klipsch® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso.

CANALE CENTRALE Piedini di gomma

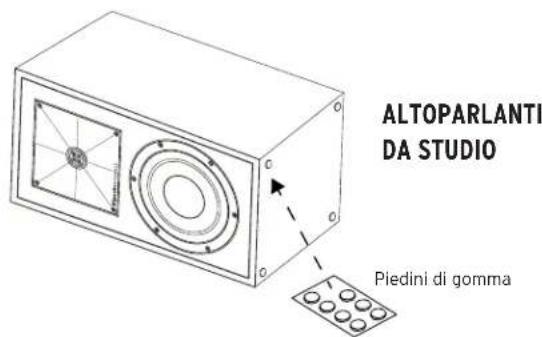

ALTOPARLANTI DA STUDIO Piedini di gomma

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riprodurre l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione. Tenere presente che le griglie degli altoparlanti surround sono fisse, quindi non possono essere rimosse.

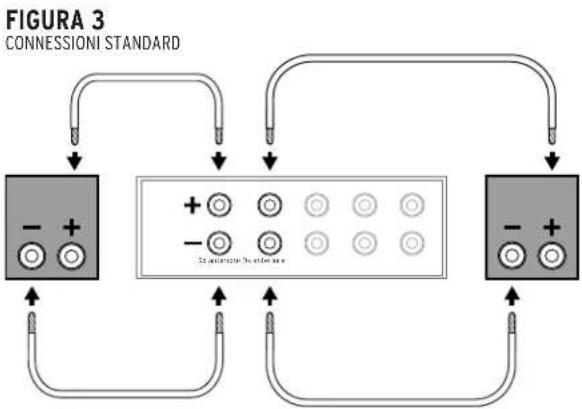

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

Alcuni altoparlanti Klipsch Reference sono dotati di due terminali cilindrici collegati da un ponticello metallico che non va rimosso, altrimenti gli altoparlanti non funzionerebbero correttamente; senza spostarlo, collegare il cavo dell'altoparlante al set superiore di terminali cilindrici. È possibile eseguire il cablaggio doppio di un altoparlante dotato di due set di terminali cilindrici. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l'esposizione prolungata a volumi eccessivi può danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.

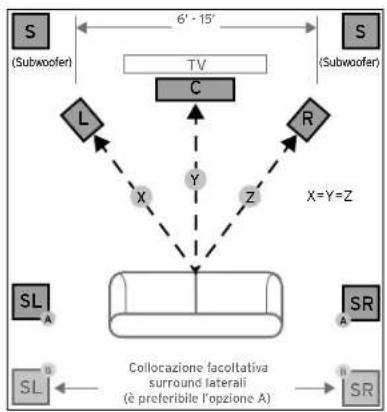

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO
    note bottom of Y: Collocazione facoltativa surround laterali (è preferibile l'opzione A)
    note bottom of X: X=Y=Z


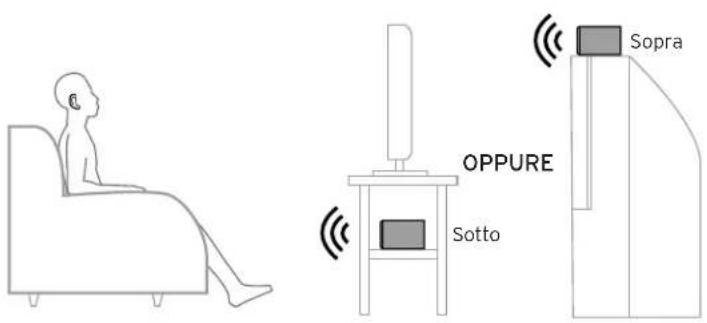

FIGURA 2 CANALE CENTRALE

OPPURE Sotto Sopra

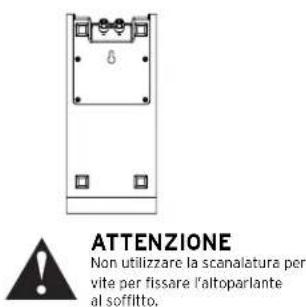

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

ATTENZIONE Non utilizzare la scanalatura per vite per fissare l'altoparlante al soffitto.

OPPURE

Viti per legno a testa tronco-conica da 6,35 - 7,62 mm (n. 10 c 12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6 mm.

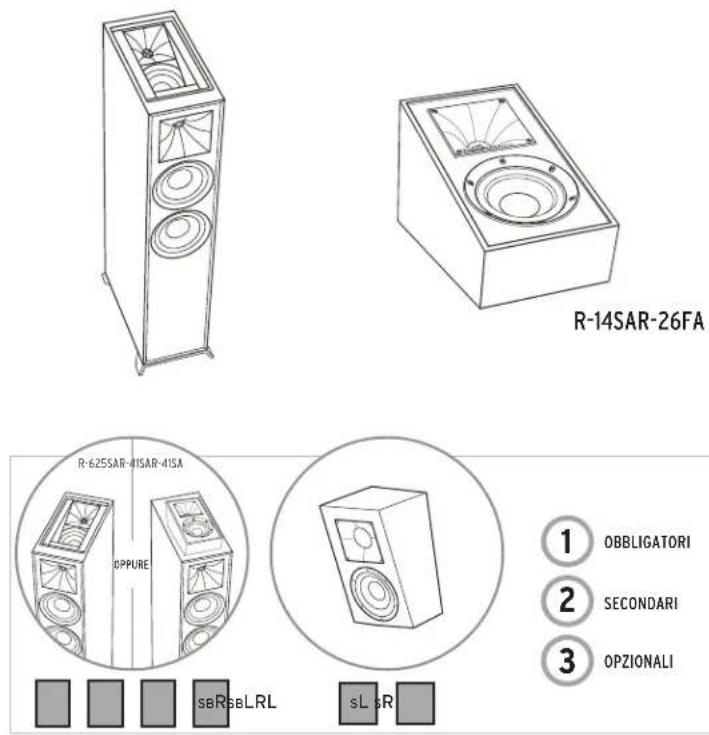

REFERENCE CON TECNOLOGIA DOLBY ATMOS®

1
2
3

OBBLIGATORI

SECONDARI

OPZIONALI


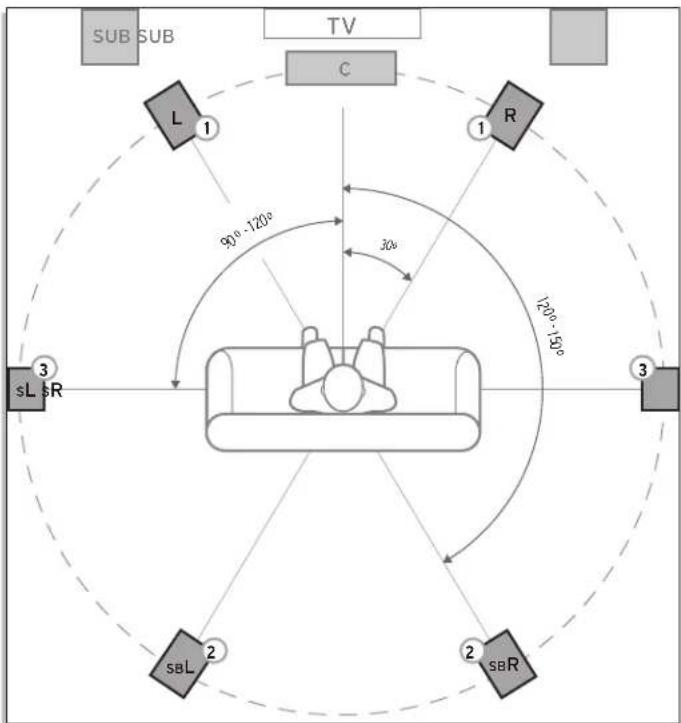

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
