ORGULHO DESDE 1946 Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference. Somos os Keepers of the Sound

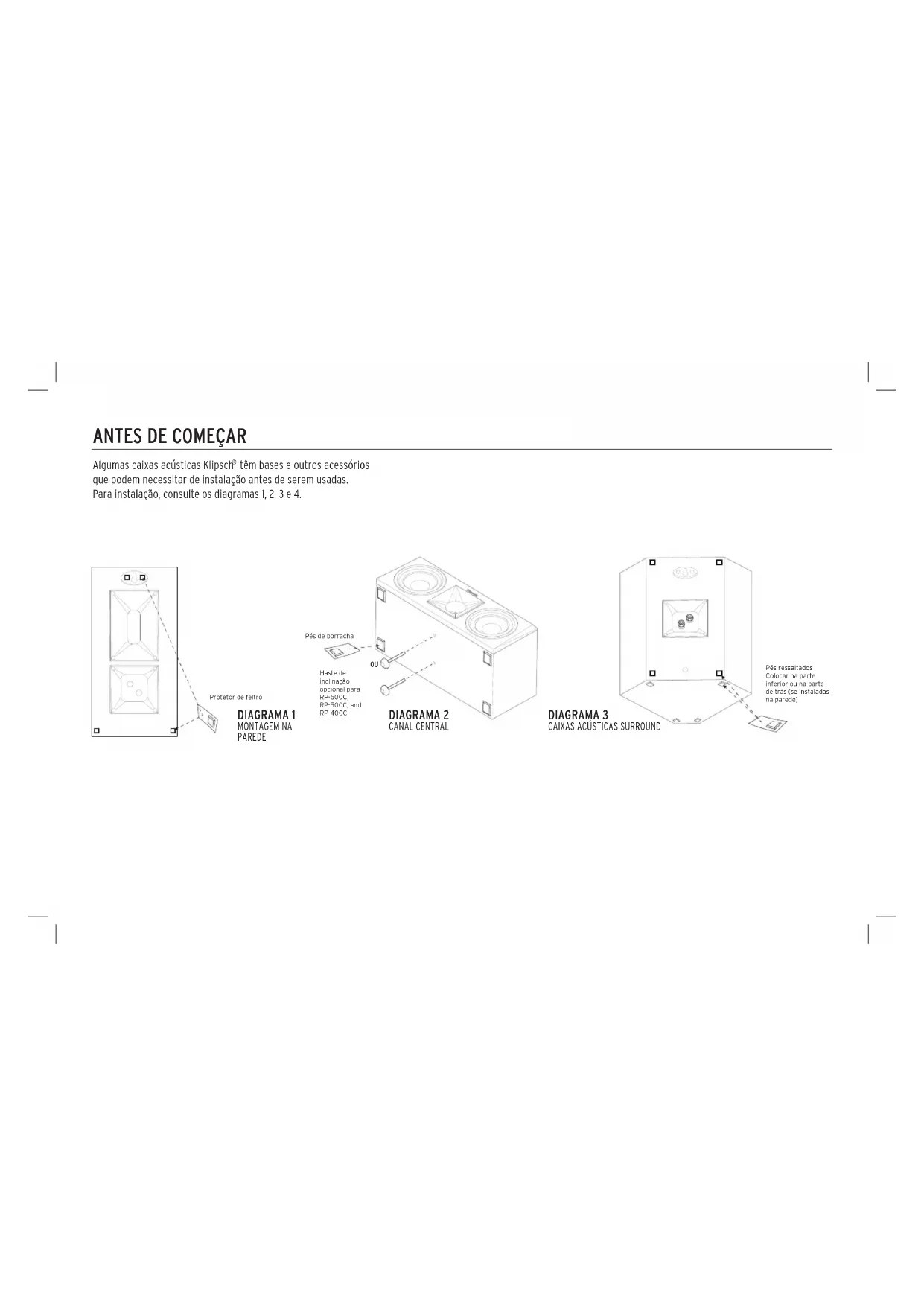

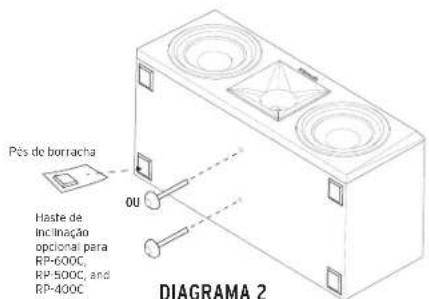

têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os diagramas 1, 2, 3 e 4. DIAGRAMA 1 MONTAGEM NA PAREDE Pés ressaltados Colocar na parte inferior ou na parte de trás (se instaladas na parede) DIAGRAMA 2 CANAL CENTRAL DIAGRAMA 3

CAIXAS ACÚSTICAS SURROUND

Protetor de feltroPés de borrachaHaste de inclinação opcional para RP-600C, RP-500C, and RP-400C

OUPOSICIONAMENTO NO AMBIENTE CONEXÃO

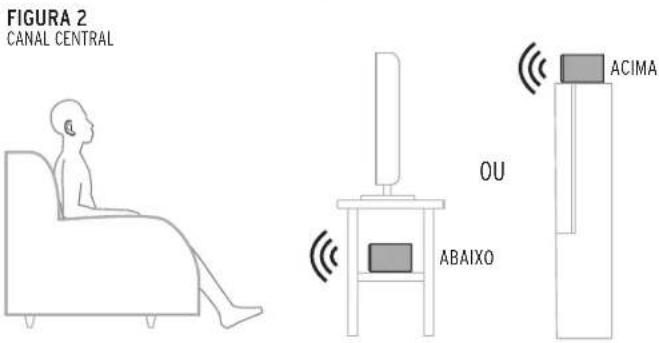

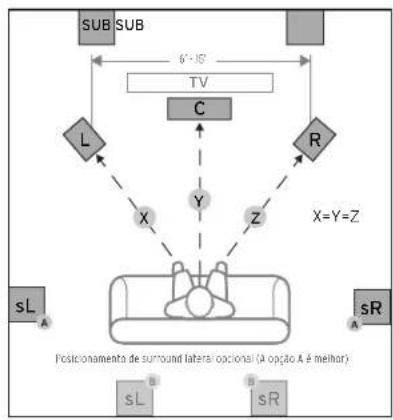

Caixas acústicas direita e esquerda do canal principal — Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades. Caixas acústicas do canal central — As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades. Caixas acústicas traseiras do canal surround — As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades. Conexão convencional — Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal “positivo” (+) VERMELHO da caixa acústica ESQUERDA ao terminal “positivo” (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal “negativo” (–) PRETO da caixa acústica ESQUERDA ao terminal “negativo” (–) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto- circuito e danificar o equipamento. Os modelos RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M do Reference Premiere estão equipados com terminais de conexão duplos. Se uma conexão de um só cabo for usada, a barra de conexão do terminal deve ficar instalada. Se uma conexão com dois cabos ou dois amplificadores for usada, a barra de conexão do terminal deve ser removida. Consulte o manual do receiver para obter mais instruções. Requisitos do amplificador — As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 Ω e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.FIGURA 2 CANAL CENTRAL CUIDADO! Não use o orifício em forma de fechadura para instalação no teto! FIGURA 1 POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE SUB SUBTVCXYZsLsRsLsRX=Y=ZL R Front Right Front Left SUB SUBTV XYZ

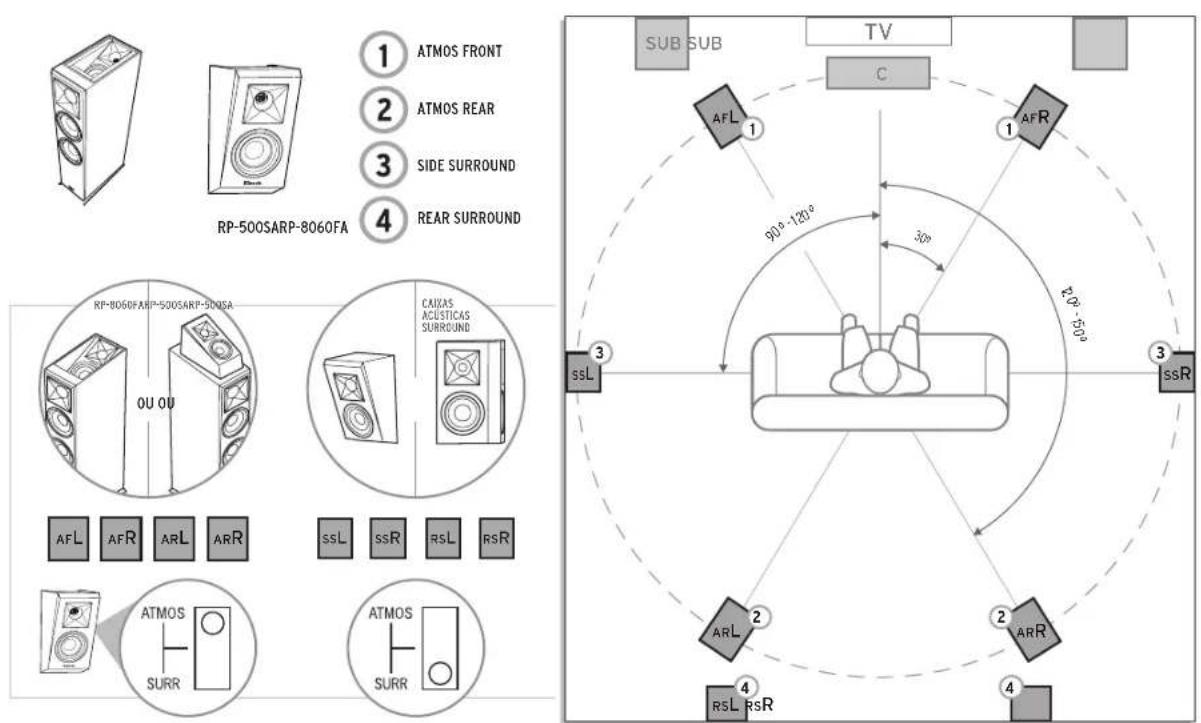

6’ - 15’ Posicionamento de surround lateral opcional (A opção A é melhor) ORIFÍCIO EM FORMA DE FECHADURA ORIFÍCIO ROSCADO 3/8" – 16*Suportes de parede não incluídos Frontal esquerda Frontal direitaPOSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

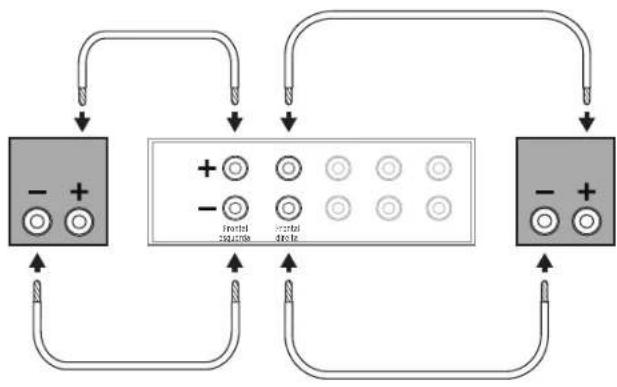

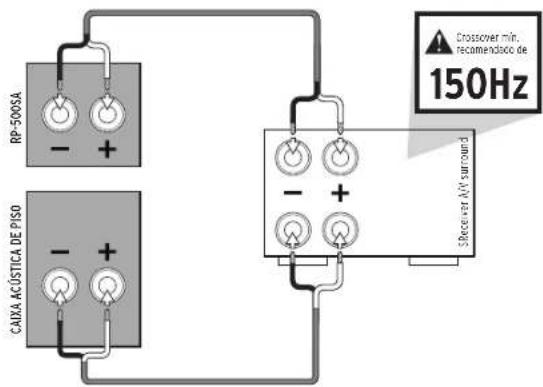

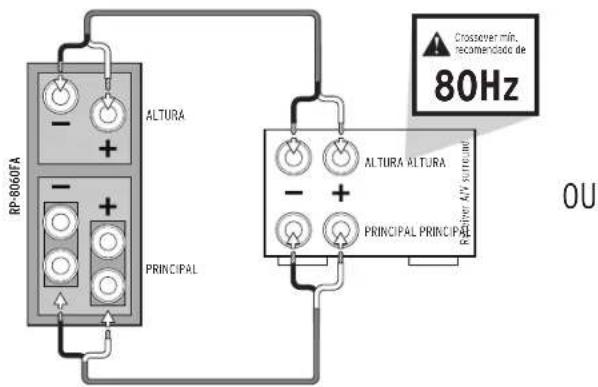

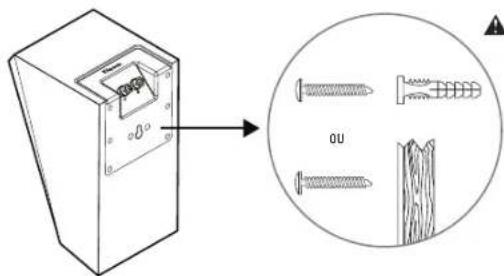

CONEXÕESINSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDECAIXAS ACÚSTICAS DE ELEVAÇÃO A RP-500SA pode ser adicionada a qualquer configuração de caixa acústica passiva. Receiver A/V surroundSReceiver A/V surround CAIXA ACÚSTICA DE PISOALTURA ALTURAALTURAPRINCIPAL PRINCIPALPRINCIPAL CUIDADO! Não use o orifício em forma de fechadura para instalação no teto!Parafusos de cabeça chata para madeira no 10 de 63 a 76 mm de comprimentoMontar na viga de parede ou usar buchas – deixar 64 mm expostos 150Hz 80Hz Crossover mín. recomendado de Crossover mín. recomendado deO cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.

• Suas informações pessoais nunca serão vendidas a terceiros.

• As informações solicitadas para registro do produto não são usadas para fins de garantia. Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
