MANUALE UTENTE Reference Premiere RP6000F KLIPSCH

1) standard, parametro, punto utilizzato per

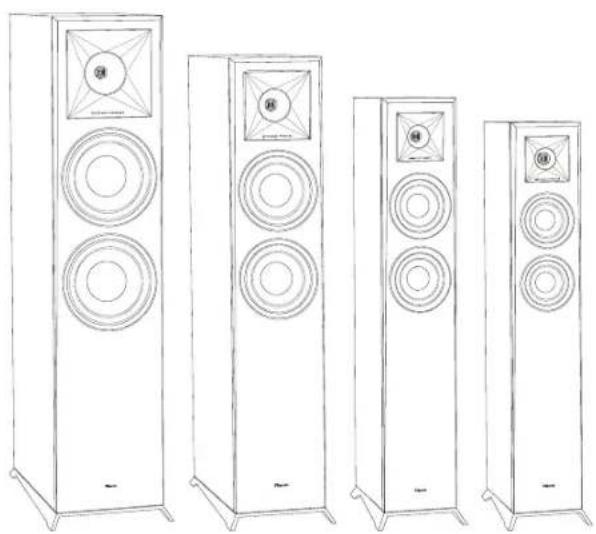

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell’acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference. Siamo i custodi del suono: Keepers of the Sound

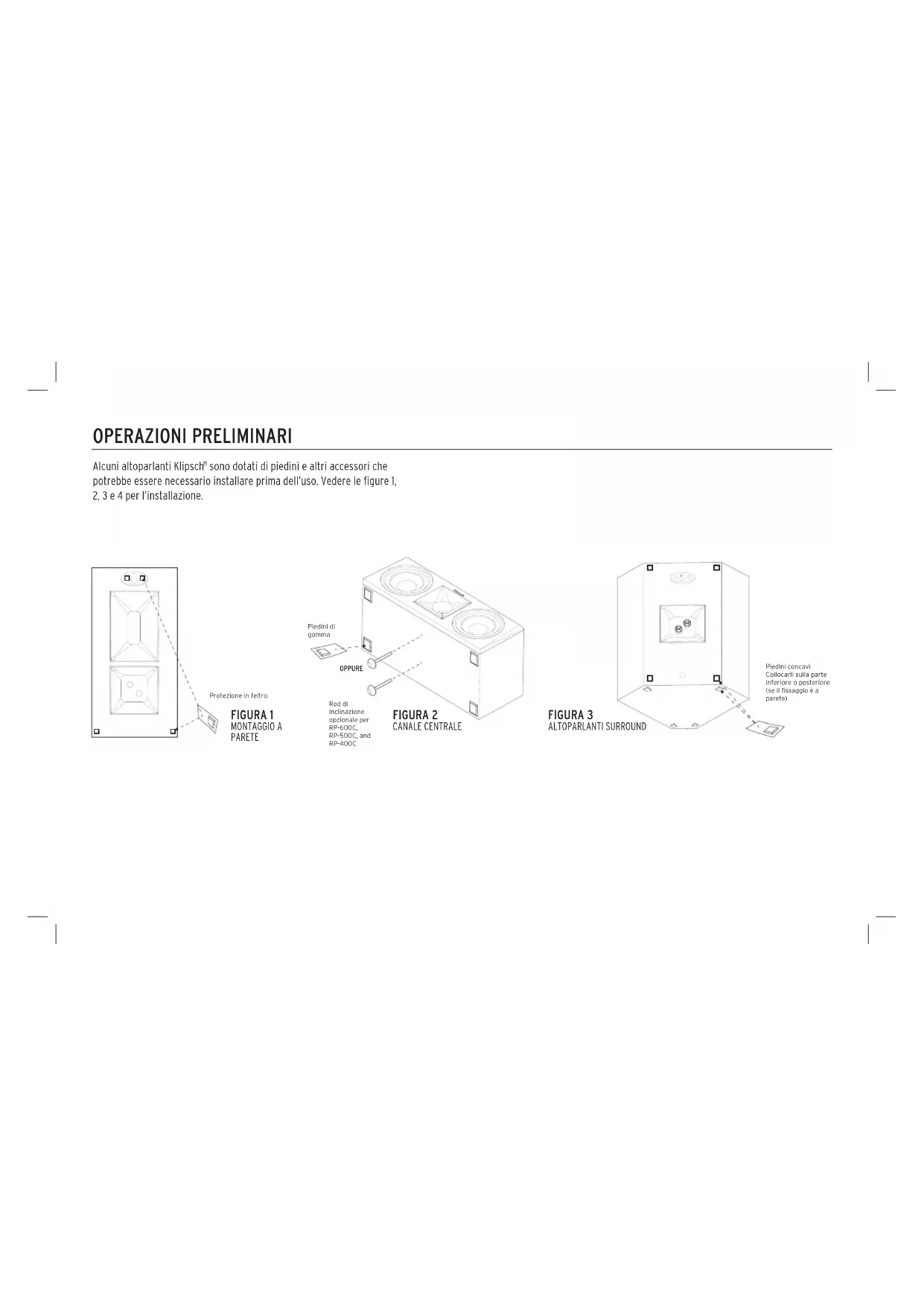

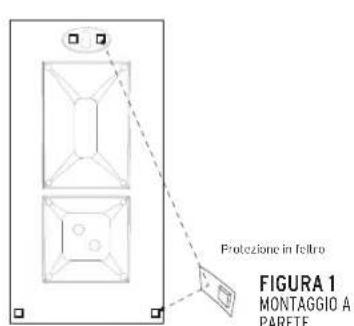

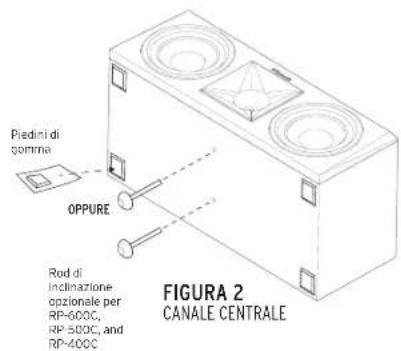

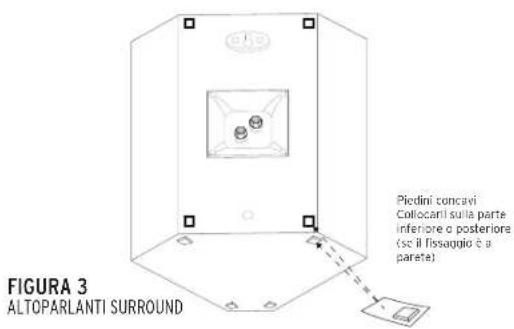

sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell’uso. Vedere le figure 1, 2, 3 e 4 per l’installazione. FIGURA 1 MONTAGGIO A PARETE Piedini concavi Collocarli sulla parte inferiore o posteriore (se il fissaggio è a parete) FIGURA 2 CANALE CENTRALE FIGURA 3 ALTOPARLANTI SURROUND Protezione in feltro Piedini di gommaRod di inclinazione opzionale per RP-600C, RP-500C, and RP-400C

OPPURECOLLOCAZIONE NELLA SALA COLLEGAMENTO

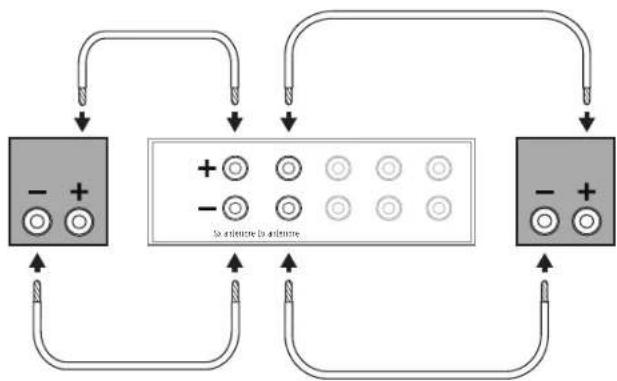

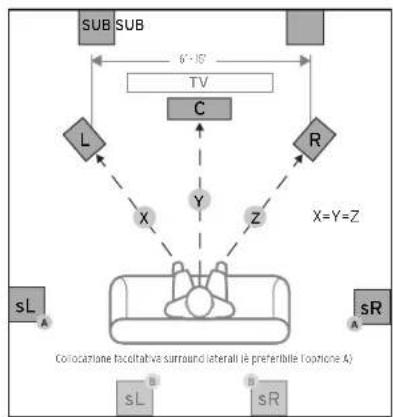

Altoparlanti sinistro e destro del canale principale – Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l’uno dall’altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l’interno per ottenere un’immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 – 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione. Altoparlanti del canale centrale – Sono progettati per riprodurre l’audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione. Altoparlanti posteriori del canale surround – I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 – 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un’altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione. Collegamento tipico – Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale “positivo” (+) ROSSO e il terminale “negativo” NERO dell’altoparlante SINISTRO rispettivamente ai terminali “positivo” (+) ROSSO e “negativo” NERO del canale SINISTRO dell’amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell’amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all’impianto. I modelli Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M sono dotati di terminali doppi. Se si eseguirà una connessione a singolo cavo, la barra di collegamento dei terminali deve rimanere inserita, mentre va rimossa se si eseguirà un cablaggio doppio o a bi-amplificazione. Consultare il manuale del ricevitore per ulteriori istruzioni. Requisiti sull’amplificatore – Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un’ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l’esposizione prolungata a volumi eccessivi può danneggiare l’udito in modo permanente. Anche il sovrapilotaggio dell’amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l’amplificatore che si desidera usare sia adatto all’applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.SUB SUBTV XYZ

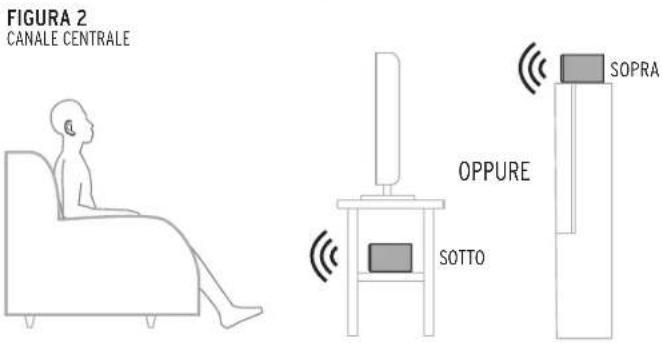

X=Y=Z L R Front Right Front Left FIGURA 2 CANALE CENTRALE ATTENZIONE Non utilizzare la scanalatura per vite per fissare l’altoparlante al soffitto. SOTTO SOPRA OPPURE FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL’AREA DI ASCOLTO SUB SUB

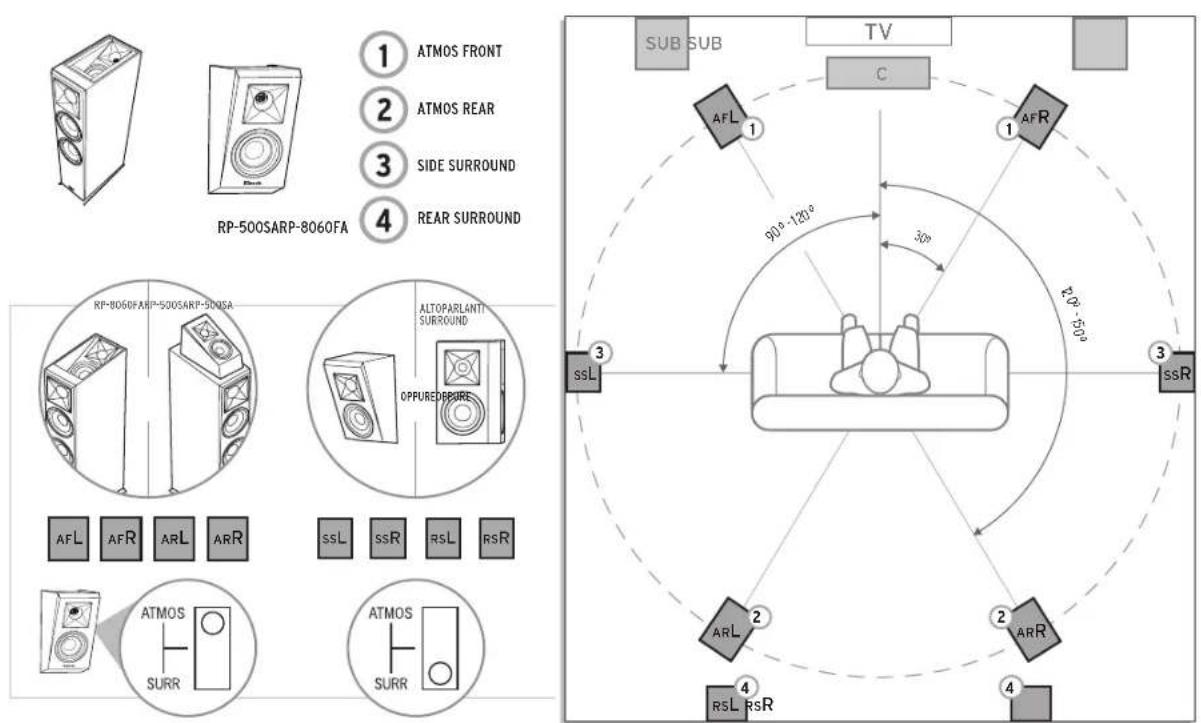

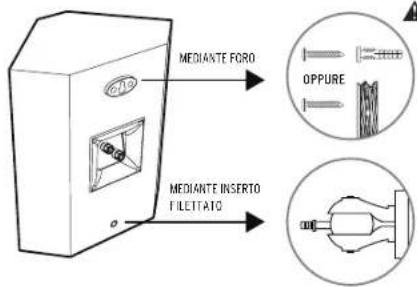

X=Y=Z L R Front Right Front Left Viti per legno a testa tronco-conica da 6,35 – 7,62 mm (n. 10 o 12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6 mm.6’ - 15’Collocazione facoltativa surround laterali (è preferibile l’opzione A)MEDIANTE FORO MEDIANTE INSERTO FILETTATO OPPURE3/8" – 16*Staffe da parete non forniteSx anteriore Dx anterioreCOLLOCAZIONE DEGLI ALTOPARLANTI NELL’AREA DI ASCOLTO

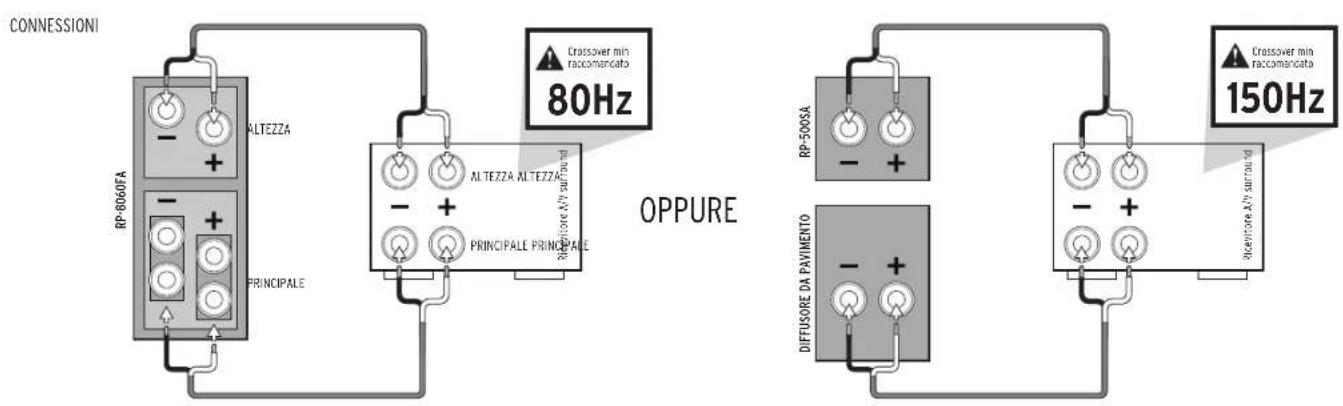

OPPURE CONNESSIONIFISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUNDALTOPARLANTI ELEVATO L’RP-500SA può essere aggiunto a qualsiasi configurazione di altoparlanti passivi. Ricevitore A/V surroundRicevitore A/V surroundOPPUREDIFFUSORE DA PAVIMENTOALTEZZA ALTEZZAALTEZZAPRINCIPALE PRINCIPALEPRINCIPALE ATTENZIONE Non utilizzare la scanalatura per vite per fissare l’altoparlante al soffitto.Viti per legno a testa tronco-conica da 6,35 – 7,62 mm (n. 10 o 12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6 mm. 150Hz 80Hz Crossover min raccomandatoCrossover min raccomandatoPer pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l’accessorio a spazzola di un aspirapolvere.

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

• Si riceveranno così informazioni su nuovi prodotti e promozioni.

• I dati personali degli utenti non saranno mai venduti.

• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia. Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
