Características técnicas	Altavoz columna con tecnología Tractrix, altavoz de graves de 6,5 pulgadas, altavoz de agudos de 1 pulgada en titanio, respuesta en frecuencia de 32 Hz a 25 kHz.
Uso	Ideal para sistemas de cine en casa y audio de alta fidelidad, compatible con amplificadores y receptores AV.
Mantenimiento y reparación	Limpie con un paño suave, evite productos químicos abrasivos. En caso de problemas, contacte con un servicio autorizado de Klipsch.
Seguridad	Evite la exposicif3n a la humedad, no sobrecargue el dispositivo con amplificadores demasiado potentes.
Informacif3n general	Garanteda limitada de 5 af1os, peso de 20,4 kg, dimensiones de 101,6 x 24,1 x 38,1 cm.

Preguntas frecuentes - Reference Premiere RP6000F KLIPSCH

1Cómo conecto mis altavoces KLIPSCH RP6000F a mi amplificador?

Asegfarese de que su amplificador este9 apagado. Conecte los cables de los altavoces a los terminales correspondientes en el amplificador, respetando la polaridad (rojo para positivo y negro para negativo).

1Que9 cables debo usar para mis KLIPSCH RP6000F?

Se recomienda usar cables de altavoz calibre 16 o 14 para un mejor rendimiento de audio. Asegfarese de que los cables sean de buena calidad y este9n bien aislados.

1Por que9 mis altavoces KLIPSCH RP6000F no emiten sonido?

Primero, verifique que el amplificador este9 encendido y que el volumen este9 ajustado correctamente. Tambie9n asegfarese de que las conexiones de los cables este9n seguras y que la fuente de audio este9 correctamente seleccionada.

1Cf3mo debo posicionar mis KLIPSCH RP6000F para un sonido f3ptimo?

Coloque los altavoces al menos a 30 cm de las paredes traseras y laterales. Idealmente, deben estar a la altura de los oeddos cuando este9 sentado. Evite colocarlos en las esquinas para reducir reflexiones no deseadas.

1Puedo usar los KLIPSCH RP6000F para un sistema de cine en casa?

Sed, los KLIPSCH RP6000F son perfectos para un sistema de cine en casa. Pueden usarse como altavoces frontales o principales en una configuracif3n surround.

1Cue1l es la impedancia de los KLIPSCH RP6000F?

Los KLIPSCH RP6000F tienen una impedancia nominal de 8 ohmios.

1Cf3mo limpio mis altavoces KLIPSCH RP6000F?

Use un paf1o suave y seco para limpiar la superficie de los altavoces. Evite usar productos quedmicos o limpiadores abrasivos que puedan daf1ar el acabado.

1Son compatibles los KLIPSCH RP6000F con sistemas inale1mbricos?

Los KLIPSCH RP6000F son altavoces pasivos y requieren un amplificador. Para usarlos en un sistema inale1mbrico, necesitare1 un transmisor/receptor adecuado.

1Cue1l es la potencia recomendada para los KLIPSCH RP6000F?

La potencia recomendada para los KLIPSCH RP6000F este1 entre 100 y 400 vatios por canal.

1Df3nde puedo encontrar piezas de repuesto para mis KLIPSCH RP6000F?

Puede encontrar piezas de repuesto contactando con el servicio de atencif3n al cliente de KLIPSCH o visitando su sitio web para piezas especedficas.

MANUAL DE USUARIO Reference Premiere RP6000F KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación del legendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

En 1946, Paul W. Klipsch revolucionó la industria del audio al crear nuestra tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro altamente aclamado sonido distintivo. Hoy en día, seguimos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el resultado de nuestras décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los Reference de Klipsch.

Somos los guardianes del sonido Keepers of the Sound ^® .

ESPAÑOL

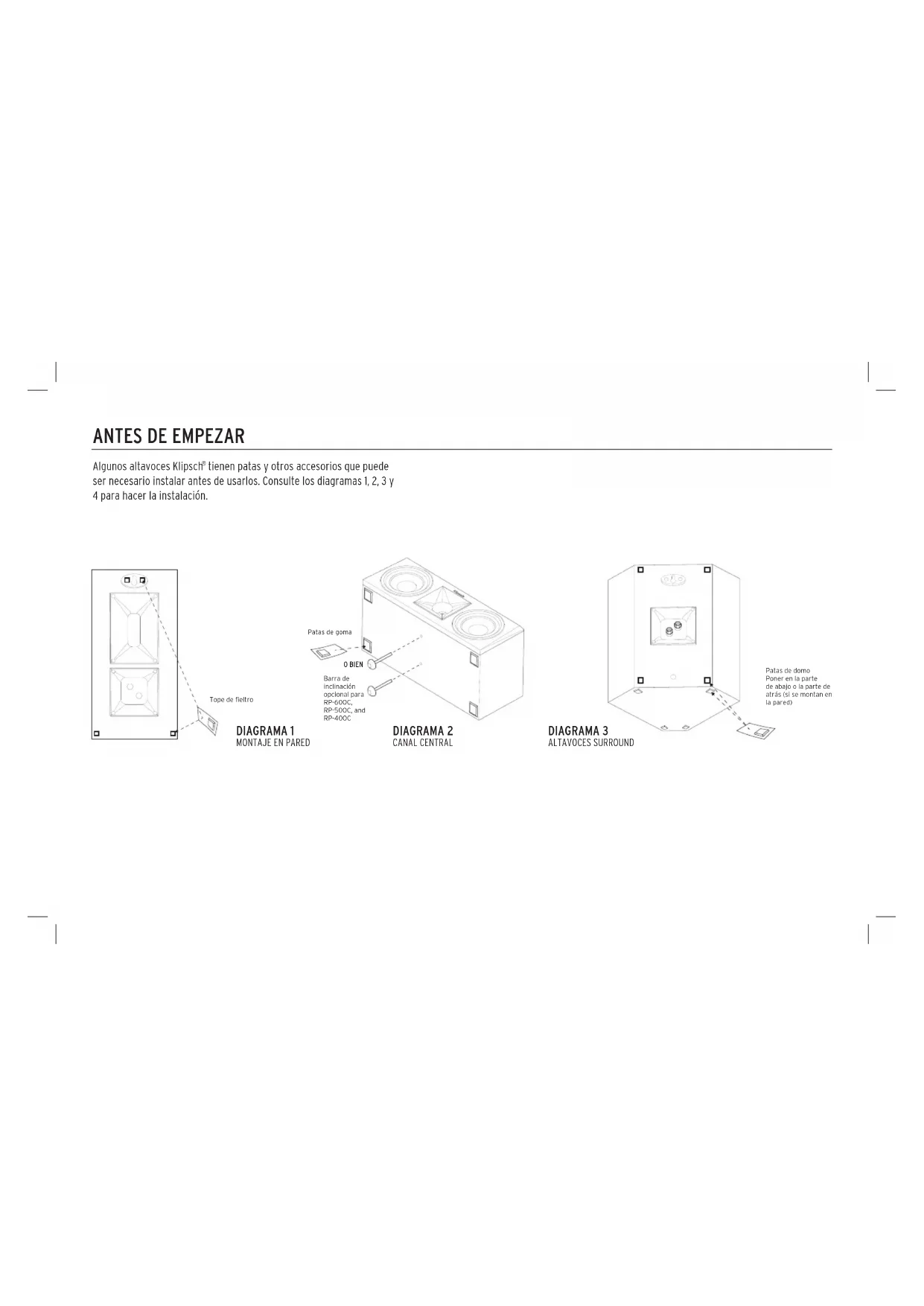

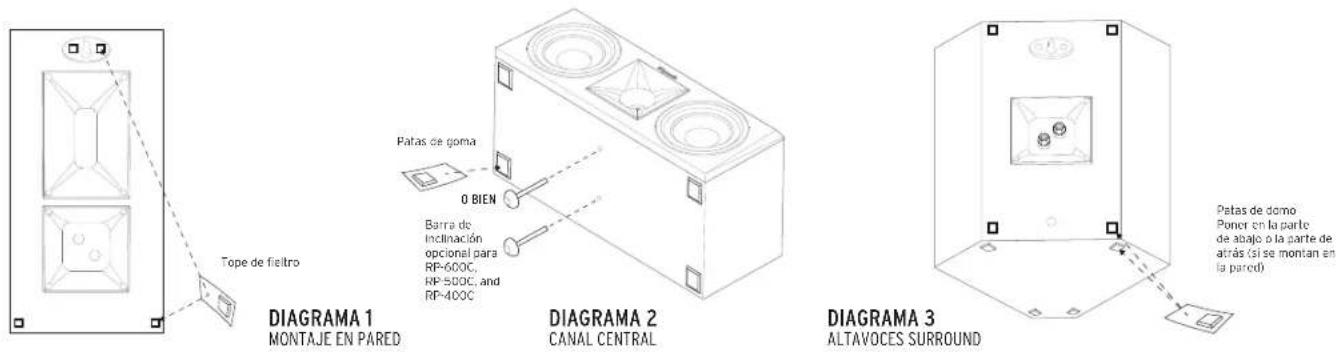

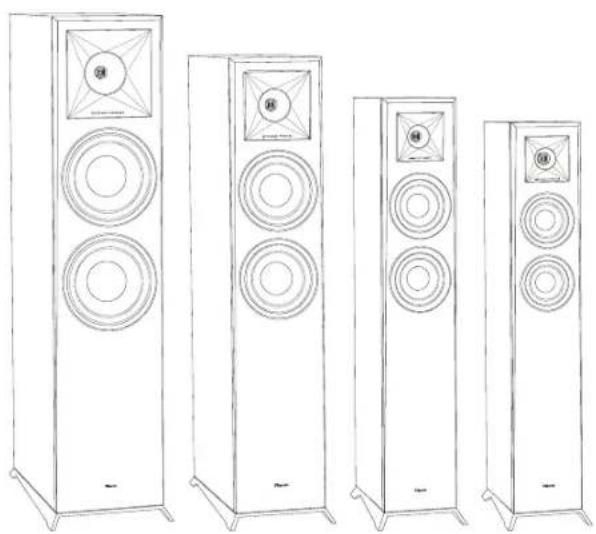

Algunos altavoces Klipsch ^a tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos. Consulte los diagramas 1, 2, 3 y 4 para hacer la instalación.

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho. Para obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiere separar los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un mínimo de 61 cm (24 plg.) de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1.5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente encima o debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueden ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de la sala. Estos altavoces han sido diseñados para recrear la sensación de espacio y ambiente que proporcionan muchas de las tecnologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Los modelos de Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F y RP-160M tienen terminales dobles. Si se hacen conexiones de un solo cable, la barra conectora de terminal debe dejarse en posición. Si hacen conexiones de cableado doble o amplificación doble, la barra conectora de terminal de debe retirar Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funcionan bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 y se pueden hacer funcionar a altos niveles con poca distorsión. Debido a los altos niveles de salida que pueden reproducir los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen excesivo durante largos períodos puede dañar permanentemente el oído. Hacer funcionar el amplificador a más de su capacidad normal también puede dañar los altavoces. Consulte al minorista para asegurarse de que su amplificador es adecuado para su aplicación. Queremos que oiga toda la vida.

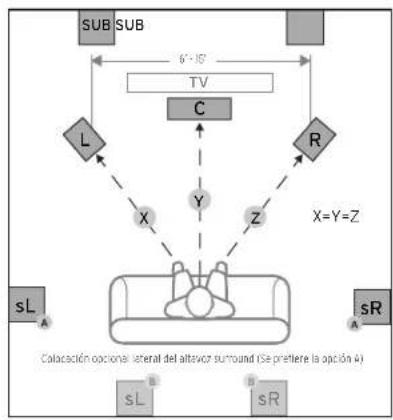

FIGURA 1 UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN


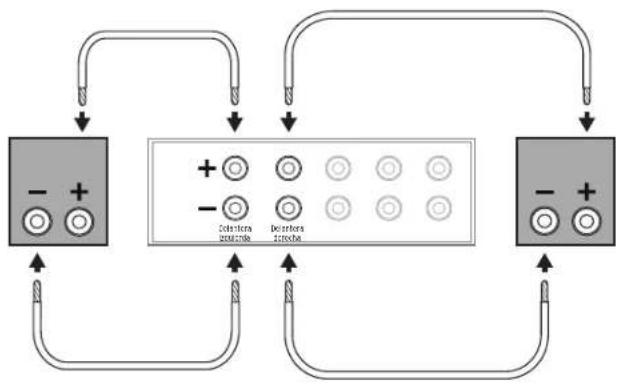

FIGURA 3 CONEXIONES ESTÁNDAR


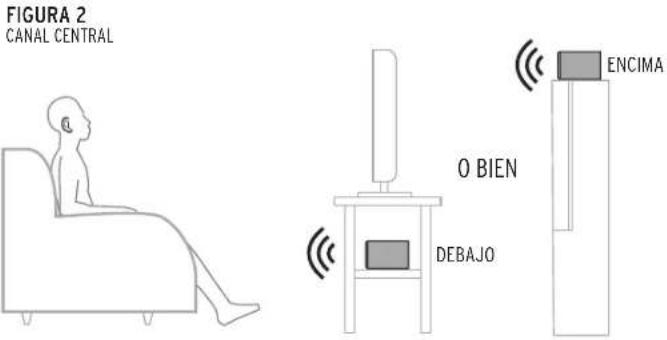

FIGURA 2 CANAL CENTRAL O BIEN DEBAJO ENCIMA

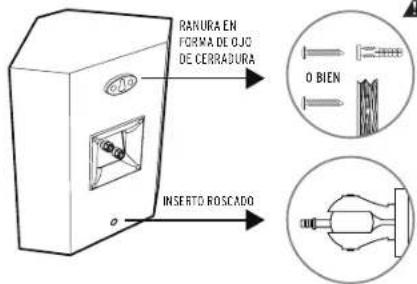

FIGURA 4 MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

RANURA EN FORMA DE OJO DE CERRADURA O BIEN INSERTO ROSCADO

PRECAUCIÓN

No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 a de 2.5 pig, a 3 pig, de cabeza troncocénica para madera Núntelos en un peral de percel o utilice ancias. Deje expuesto 1/4 de pig.

3/8 plg. -16 *No se incluyen los soportes de pared

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS DE DOLBY

1 ATMOS FRONT 2 ATMOS REAR 3 SIDE SURROUND 4 REAR SURROUND RP-500SARP-8060FA RP-8060FARP-500SARP-500SA 0 BIEN 0 BIEN ALTMWZ SURROUND AFL AFR ARL ARR ssL ssR RsL RsR ATMOS SURR ATMOS SURR 3 ssL 1 AFL 1 90°-120° 30° 20°-50° 3 ssR 2 ARL 2 2 ARR 2 4 RSL RsR SUB SUB TV C TV

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS DE DOLBY

CONEXIONES ESTÁNDAR

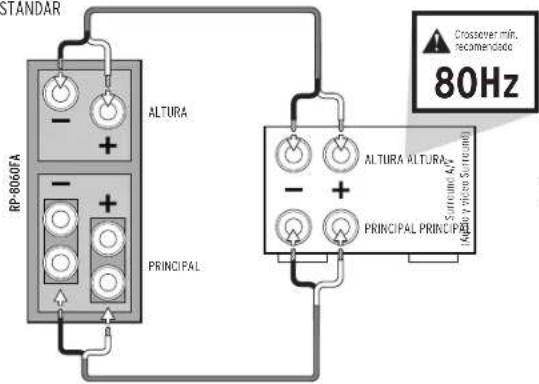

STANDAR RP-8060TA ALTURA PRINCIPAL ALTURA ALTURA (40Hz y 25Vcc Surre und) Crossover min. Recommended 80Hz

O BIEN

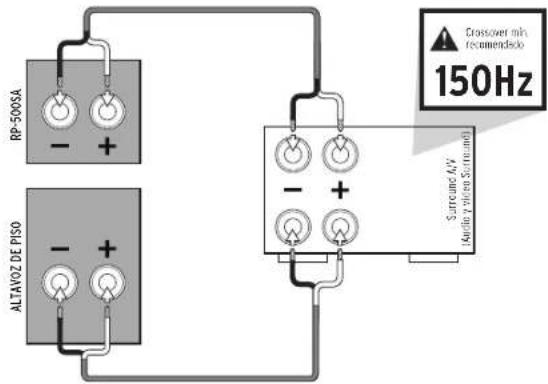

RP-500SA ALTAVOZ DE PISO Crossover min. recomendido 150Hz Surround A/W (Analog y úteles Sárum incl)

El RP-500SA se puede agregar a cualquier configuración de altavoz pasivo.

No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 o de 2,5 pig. a 3 pig. de cabeza troncocónica para madera Múneños en un peral de percel o utilice anclas. Deje expuesto 1/4 de pig.

CUIDADO Y LIMPIEZA

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

REGISTRO DEL PRODUCTO

Registre su producto en línea en at www.klipsch.com/register

- Manténgase al día sobre nuevos productos y promociones.

- Sus datos personales nunca serán vendidos.

- Estos datos de registro no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.
