eWD18 - Detetor EBODE - Manual de utilização gratuito

Perguntas frequentes - eWD18 EBODE

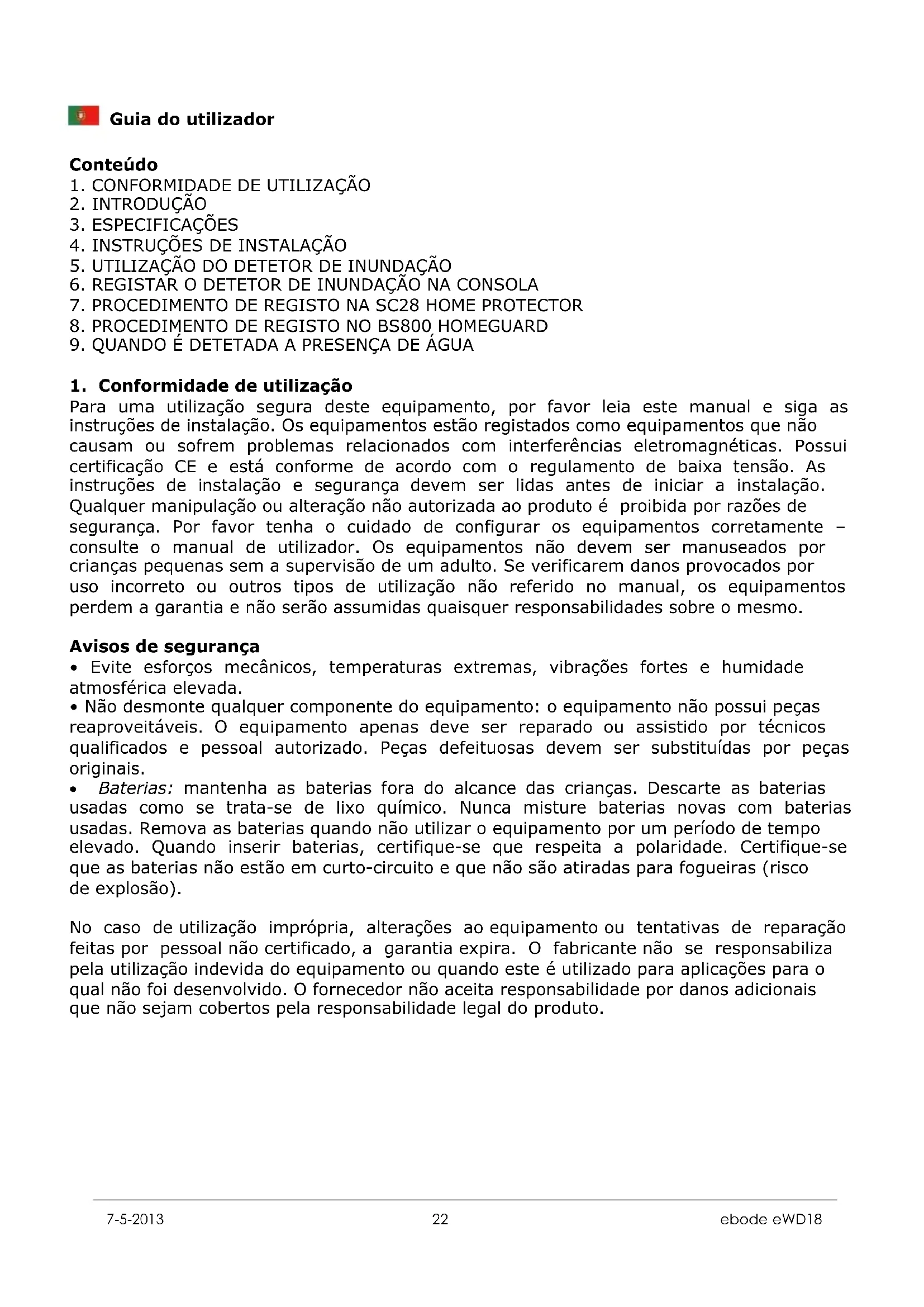

MANUAL DE UTILIZADOR eWD18 EBODE

1. CONFORMIDADE DE UTILIZAÇÃO

4. INSTRUÇÕES DE INSTALAÇÃO

5. UTILIZAÇÃO DO DETETOR DE INUNDAÇÃO

9. QUANDO É DETETADA A PRESENÇA DE ÁGUA

1. Conformidade de utilização

Para uma utilização segura deste equipamento, por favor leia este manual e siga as instruções de instalação. Os equipamentos estão registados como equipamentos que não causam ou sofrem problemas relacionados com interferências eletromagnéticas. Possui certificação CE e está conforme de acordo com o regulamento de baixa tensão. As instruções de instalação e segurança devem ser lidas antes de iniciar a instalação. Qualquer manipulação ou alteração não autorizada ao produto é proibida por razões de segurança. Por favor tenha o cuidado de configurar os equipamentos corretamente – consulte o manual de utilizador. Os equipamentos não devem ser manuseados por crianças pequenas sem a supervisão de um adulto. Se verificarem danos provocados por uso incorreto ou outros tipos de utilização não referido no manual, os equipamentos perdem a garantia e não serão assumidas quaisquer responsabilidades sobre o mesmo. Avisos de segurança

• Evite esforços mecânicos, temperaturas extremas, vibrações fortes e humidade atmosférica elevada.

• Não desmonte qualquer componente do equipamento: o equipamento não possui peças reaproveitáveis. O equipamento apenas deve ser reparado ou assistido por técnicos qualificados e pessoal autorizado. Peças defeituosas devem ser substituídas por peças originais. Baterias: mantenha as baterias fora do alcance das crianças. Descarte as baterias usadas como se trata-se de lixo químico. Nunca misture baterias novas com baterias usadas. Remova as baterias quando não utilizar o equipamento por um período de tempo elevado. Quando inserir baterias, certifique-se que respeita a polaridade. Certifique-se que as baterias não estão em curto-circuito e que não são atiradas para fogueiras (risco de explosão). No caso de utilização imprópria, alterações ao equipamento ou tentativas de reparação feitas por pessoal não certificado, a garantia expira. O fabricante não se responsabiliza pela utilização indevida do equipamento ou quando este é utilizado para aplicações para o qual não foi desenvolvido. O fornecedor não aceita responsabilidade por danos adicionais que não sejam cobertos pela responsabilidade legal do produto.7-5-2013 23 ebode eWD18

Obrigado por adquirir o Ebode eWD18. Receba uma notificação em caso de inundação e intervenha de forma a proteger a sua habitação contra os danos provocados por inundações. O detetor de inundação Ebode é alimentado a pilhas e é fornecido com duas sondas que devem ser instaladas nos locais onde se espera que surja água. Quando deteta água ou condensação ou eWD18 soa uma sirene (85dB), como se fosse um detetor de incêndio. Pode ser integrado numa rede X10 (BS800 Homeguard e ProtectorPlus BS880/4 e BS880/7), o detetor de inundação passa a fazer parte do seu sistema de segurança X10 e permite o envio de mensagens de alarme em caso de deteção. Para mais informações, por favor consulte os manuais do Homeguard e ProtectorPlus. O eWD18 pode ser utilizado com as seguintes consolas de Segurança: SC28 Home Protector BS800 HomeGuard O eWD18 também pode ser utilizado de forma individual se a utilização da consola.

Tensão de alimentação: 3VDC (2 x pilhas “AAA” alcalinas) Frequência RF: 433.92MHz ± 150KHz Alcance das comunicações RF: 100M em campo aberto, até 30m através de paredes e placas Temperatura de funcionamento: 0℃ - +40℃ Temperatura de armazenamento: -20℃ - +70℃ Temo de vida da bateria: superior a 1 ano (modo de standby) Sinais X10 suportados: sinais X10 RF de segurança standard (pânico e desarme) Nível de sinal sonoro: 80dB min@4KHz / 6V / 10cm

4. Instruções de instalação

1. Transmissor – antena incorporada.

2. LED de controlo – Acende ao pressionar o botão de registo (4) ou quando o transmissor

emite sinais para a consola de Segurança. Quando a intensidade do LED for baixa, as baterias necessitam de ser substituídas.

3. Orifício para os parafusos de fixação do detetor.

4. Botão de registo do detetor nas consolas SC28 e BS800.

5. Compartimento da bateria.

6. Terminal de ligação da sonda de inundação.

5. Utilização do detetor de inundação

2. Insira as baterias (2xAAA, alcalinas) no compartimento da bateria. Respeite a polaridade.

3. Ative o detetor pressionando o botão de registo durante 4 segundos. Solte o botão. O

detetor escolheu um identificador que é utilizado para o registo na sua consola. Por favor tenha em conta que o detetor de inundação também pode ser utilizado de forma individual. Neste caso não é necessário registar o eWD18 numa consola de segurança. Monte o detetor numa posição em que não possa ser molhado e permita a instalação da sonda num local em seja maior a probabilidade de contacto com a água.

6. Registar o detetor de inundação na consola

O detetor eWD18 pode ser utilizado de forma individual ou em conjunto com o seu sistema Homeguard/ProtectorPlus. O manual do seu sistema de segurança indica como é que isto é feito. Se não possuir o manual, pode descarregá-lo a partir de www.ebodeelectronics.eu.

7. Procedimento de registo na SC28 Home Protector

1. Para aceder ao menu carregue numa das teclas ↓ ou ↑ em seguida aparecerá a

mensagem “INSERIR PIN”.

2. Introduza o seu código PIN (de fabrica o código é 0000). Por cada dígito que introduzir

irá aparecer um * no mostrador.

3. Se o PIN tiver sido introduzido corretamente irá aparecer a mensagem “INSTALAR” no

4. Carregue na tecla OK. Irá aparecer a mensagem “INSTALAR ZONA”.

5. pressione o botão de registo do detetor. A consola emite um tom de confirmação. No

mostrador irá aparecer a mensagem “OMDO 1 PROG”.

CLEAR para sair do menu principal. Se selecionar a opção SIM sairá do menu. Se escolher NÃO voltara ao menu principal.

8. Procedimento de registo no BS800 HomeGuard

1. Aceda ao menu da consola, vai ser necessário o código PIN.

2. Introduza o seu código PIN. de fábrica é [0000]. 3 sons altos e um baixo são emitidos

como confirmação. O indicador verde pisca.

3. Pressione 1. Um som alto é emitido como confirmação.

4. Pressione o botão de registo do detetor. Um som baixo indica confirmação.

5. Repetir passos 1-3 para cada detetor que pretender configurar.

6. Pressione qualquer tecla do teclado da estação base para finalizar o procedimento. Ouvirá

um som baixo e o LED verde para de piscar. Se os dispositivos não forem programados sucessivamente num espaço de 15 segundos, a estação de base volta à posição normal. Para recomeçar o registo deve voltar aos procedimentos do ponto 1. Nota: O alcance RF pode ser afetado por um elevado número de fatores, incluindo a estrutura do edifício. Por isso teste a localização do detetor pressionado o botão de teste. O detetor soa um alarme e se a consola estiver dentro do raio de alcance também despoleta um alarme.7-5-2013 25 ebode eWD18

9. Quando é detetada a presença de água

Quando é detetada a presença de água, tanto o detetor como o dispositivo onde este foi registado, soam um alarme. A com consola de alarme vai mostrar a mensagem “Emergência”. Assim que o detetor deixar de detetar a presença de água, envia um sinal de desarme para a consola para que esta se desligue. Se não estiver em casa e existir uma barreira de água instalada na máquina de lavar, pode acontecer que o nível de água desça sem que o detetor detete a presença de água. Neste momento a sua casa deixa de estar sob proteção porque o sistema de segurança fica desativado. O detetor soa sempre o alarme quando a sua sonda deteta água, independentemente do estado do sistema de alarme.7-5-2013 26 ebode eWD18
