MANUAL DE UTILIZADOR HR2641 MAKITA

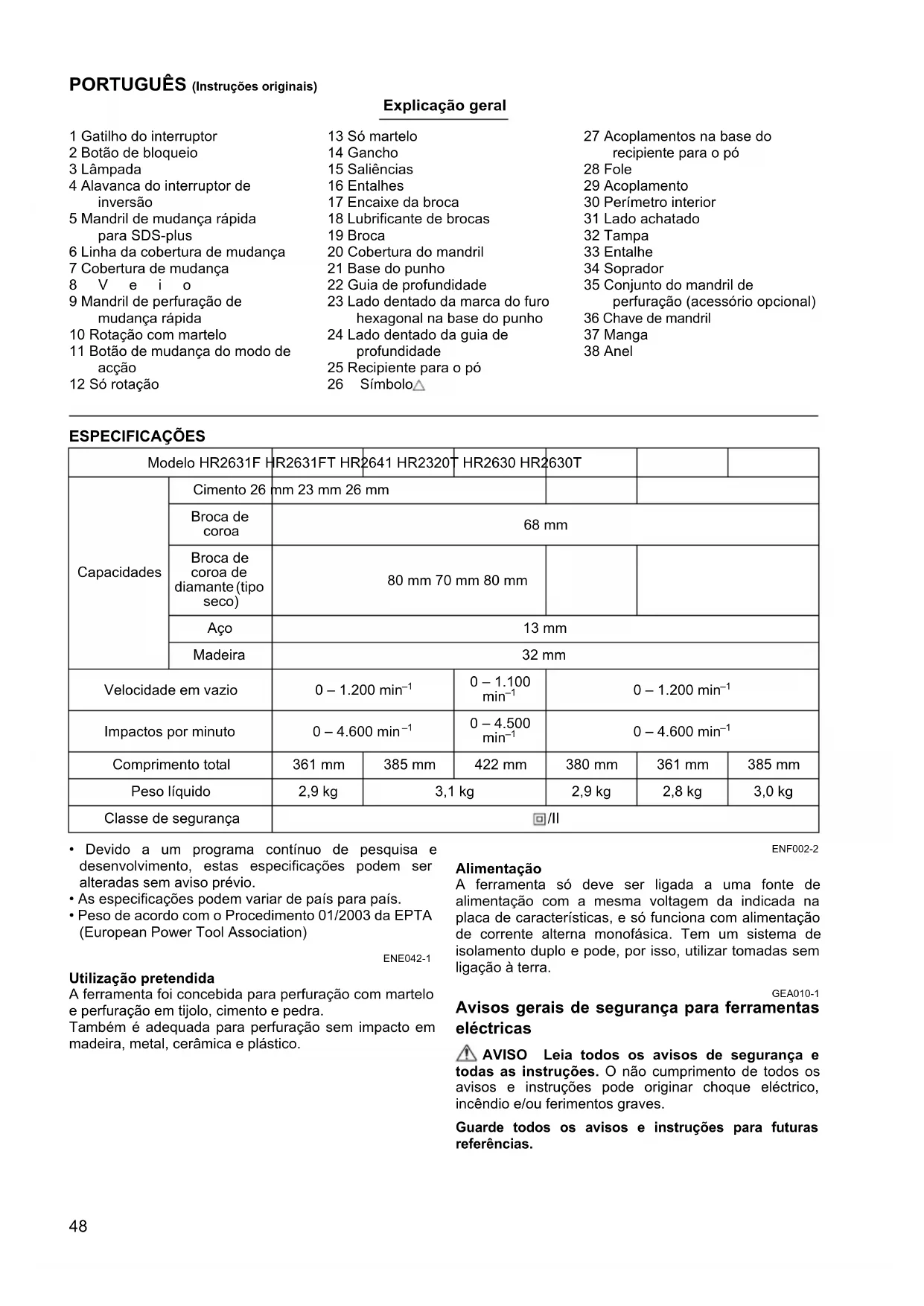

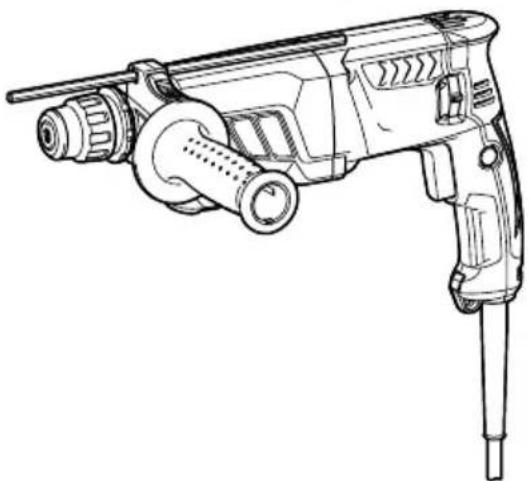

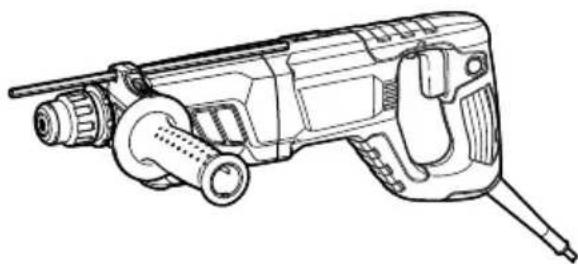

Yasushi Fukaya Director Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica48 PORTUGUÊS (Instruções originais) Explicação geral 1 Gatilho do interruptor 2 Botão de bloqueio 3 Lâmpada 4 Alavanca do interruptor de inversão 5 Mandril de mudança rápida para SDS-plus 6 Linha da cobertura de mudança 7 Cobertura de mudança 8Veio 9 Mandril de perfuração de mudança rápida 10 Rotação com martelo 11 Botão de mudança do modo de acção 12 Só rotação 13 Só martelo 14 Gancho 15 Saliências 16 Entalhes 17 Encaixe da broca 18 Lubrificante de brocas 19 Broca 20 Cobertura do mandril 21 Base do punho 22 Guia de profundidade 23 Lado dentado da marca do furo hexagonal na base do punho 24 Lado dentado da guia de profundidade 25 Recipiente para o pó 26 Símbolo 27 Acoplamentos na base do recipiente para o pó 28 Fole 29 Acoplamento 30 Perímetro interior 31 Lado achatado 32 Tampa 33 Entalhe 34 Soprador 35 Conjunto do mandril de perfuração (acessório opcional) 36 Chave de mandril 37 Manga 38 Anel ESPECIFICAÇÕES

Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.

As especificações podem variar de país para país.

Peso de acordo com o Procedimento 01/2003 da EPTA (European Power Tool Association) ENE042-1 Utilização pretendida A ferramenta foi concebida para perfuração com martelo e perfuração em tijolo, cimento e pedra. Também é adequada para perfuração sem impacto em madeira, metal, cerâmica e plástico. ENF002-2 Alimentação A ferramenta só deve ser ligada a uma fonte de alimentação com a mesma voltagem da indicada na placa de características, e só funciona com alimentação de corrente alterna monofásica. Tem um sistema de isolamento duplo e pode, por isso, utilizar tomadas sem ligação à terra. GEA010-1 Avisos gerais de segurança para ferramentas eléctricas AVISO Leia todos os avisos de segurança e todas as instruções. O não cumprimento de todos os avisos e instruções pode originar choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para futuras referências. Modelo HR2631F HR2631FT HR2641 HR2320T HR2630 HR2630T Capacidades Cimento 26 mm 23 mm 26 mm Broca de coroa 68 mm Broca de coroa de diamante (tipo seco) 80 mm 70 mm 80 mm Aço 13 mm Madeira 32 mm Velocidade em vazio 0 – 1.200 min

1. Use protectores de ouvido. A exposição a ruídos

pode causar perda de audição.

2. Utilize a(s) pega(s) auxiliar(es), se fornecida(s)

com a ferramenta. A perda de controlo pode causar ferimentos pessoais.

3. Agarre na ferramenta eléctrica pelas partes

isoladas ao executar uma operação onde o acessório de corte possa tocar em fios ocultos ou no seu próprio fio. O contacto do acessório de corte com um fio “ligado” carregará as partes metálicas da ferramenta e causará choque eléctrico no operador.

4. Utilize um capacete de segurança, óculos de

segurança e/ou uma máscara. Óculos comuns ou de sol NÃO são óculos de segurança. Também se recomenda a utilização de máscara para o pó e luvas bem acolchoadas.

5. Certifique-se de que a broca está bem presa

antes de começar a operação.

6. Em condições normais de operação, a

ferramenta foi concebida para produzir vibração. Os parafusos podem soltar-se facilmente, causando uma avaria ou acidente. Verifique cuidadosamente o aperto dos parafusos antes da operação.

7. Em tempo frio ou quando a ferramenta não foi

utilizada durante um longo período de tempo, deixe a ferramenta aquecer durante vários minutos fazendo-a funcionar em vazio. Isto libertará a lubrificação. Sem aquecimento apropriado, a operação de martelo será difícil.

8. Mantenha-se sempre numa posição equilibrada.

Certifique-se de que ninguém está por baixo quando trabalhar em locais altos.

9. Agarre na ferramenta firmemente com as duas

10. Mantenha as mãos afastadas das partes

11. Não deixe a ferramenta a funcionar. Funcione

com a ferramenta só quando estiver a agarrá-la.

12. Não aponte a ferramenta para ninguém à sua

volta quando a estiver a trabalhar. A broca pode soltar-se e ferir seriamente alguém.

13. Não toque na broca ou nas partes próximas

imediatamente depois da operação; podem estar extremamente quentes e provocar queimaduras.

14. Alguns materiais contêm químicos que podem

ser tóxicos. Tenha cuidado para evitar inalação de pó e contacto com a pele. Siga os dados de segurança do fornecedor do material. GUARDE ESTAS INSTRUÇÕES. AVISO: NÃO permita que conforto ou familiaridade com o produto (adquirido com o uso repetitivo) substitua a aderência estrita às regras de segurança da ferramenta. MÁ INTERPRETAÇÃO ou não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar ferimentos pessoais sérios.

DESCRIÇÃO DO FUNCIONAMENTO

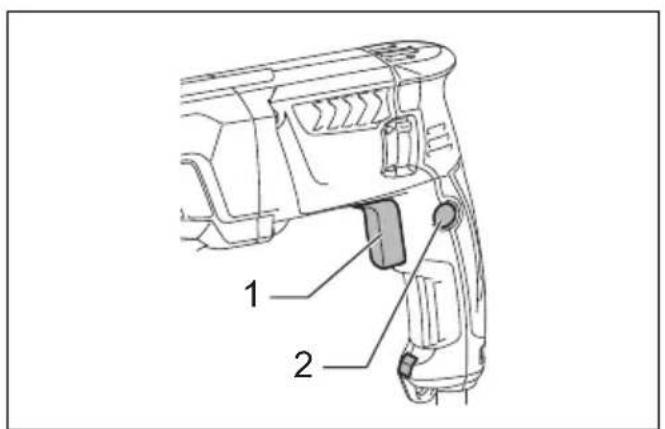

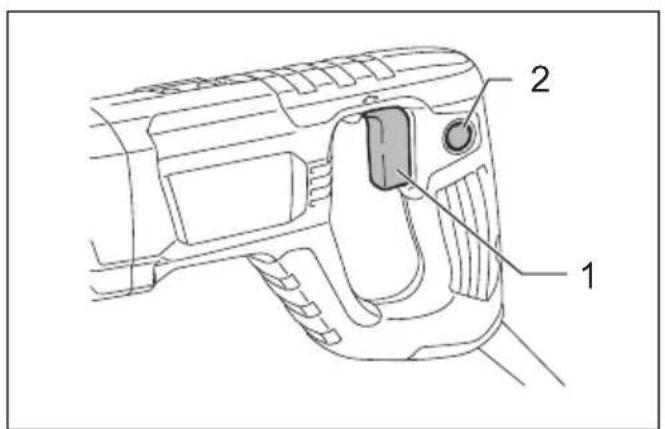

Certifique-se sempre de que a ferramenta esteja desligada e a ficha retirada da tomada antes de ajustar ou verificar o seu funcionamento. Acção do interruptor (Fig. 1 e 2) PRECAUÇÃO:

Antes de ligar a ferramenta na tomada, verifique sempre se o gatilho do interruptor funciona correctamente e volta à posição de desligado (OFF) quando libertado. Para ligar a ferramenta, carregue simplesmente no gatilho do interruptor. A velocidade da ferramenta aumenta de acordo com a pressão no gatilho do interruptor. Liberte o gatilho do interruptor para parar. Para operação contínua, carregue no gatilho, empurre o botão de bloqueio e liberte o gatilho. Para parar a ferramenta a partir da posição de bloqueio, carregue completamente no gatilho e liberte-o. Acender a luz (Fig. 3) Para modelo HR2631F, HR2631FT PRECAUÇÃO:

Não olhe para a luz nem na fonte luminosa directamente. Carregue no gatilho para acender a luz. Liberte-o para apagar. NOTA:

Use um pano seco para limpar a sujidade da lente da lâmpada. Tenha cuidado para não riscar a lente, pois isso poderá diminuir a iluminação.

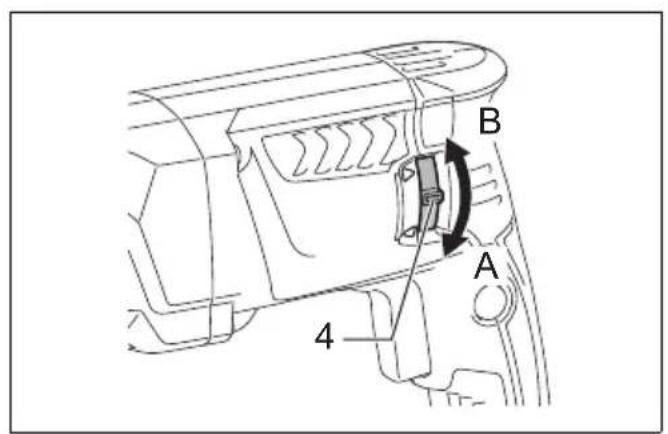

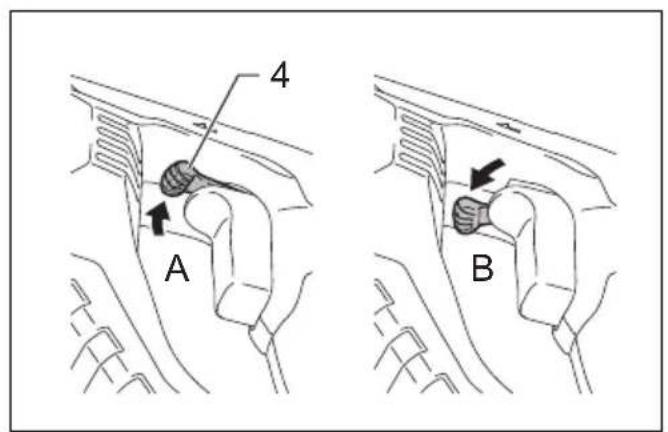

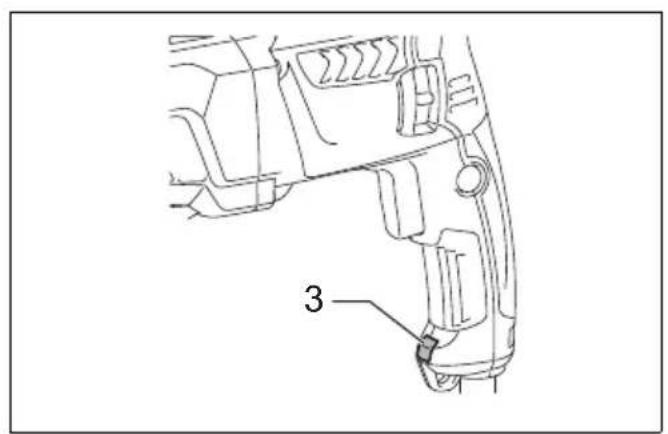

Não use diluente nem gasolina para limpar a lâmpada. Esses solventes podem danificá-la. Acção do interruptor de inversão (Fig. 4 e 5) PRECAUÇÃO:

Verifique sempre a direcção de rotação antes da operação.

Utilize o interruptor de inversão só depois da ferramenta estar completamente parada. Mudar a direcção de rotação antes da ferramenta parar poderá danificá-la. Para modelo HR2631F, HR2631FT, HR2320T, HR2630, HR2630T PRECAUÇÃO:

Se não puder carregar no gatilho do interruptor, verifique se o interruptor de inversão está colocado exactamente na posição (lado A) ou (lado B). Esta ferramenta tem um interruptor de inversão para mudar a direcção de rotação. Desloque a alavanca do interruptor de inversão para a posição (lado A) para rotação para a direita ou a posição (lado B) para rotação para a esquerda. Para modelo HR2641 NOTA:

Quando utilizar a ferramenta no sentido contrário ao dos ponteiros do relógio, o gatilho do interruptor é puxado apenas até meio e a ferramenta funciona a meia velocidade. Para a rotação contrária ao dos ponteiros do relógio, não é possível premir o botão de bloqueio.50 Esta ferramenta tem um interruptor de inversão para mudar a direcção de rotação. Desloque a alavanca do interruptor de inversão para a posição (lado A) para rotação para a direita ou a posição (lado B) para rotação para a esquerda. Mudar o mandril de mudança rápida para SDS- plus Para modelo HR2631FT, HR2320T, HR2630T O mandril de mudança rápida para SDS-plus pode ser facilmente mudado pelo mandril de perfuração de mudança rápida. Retirar o mandril de mudança rápida para SDS-plus (Fig. 6) PRECAUÇÃO:

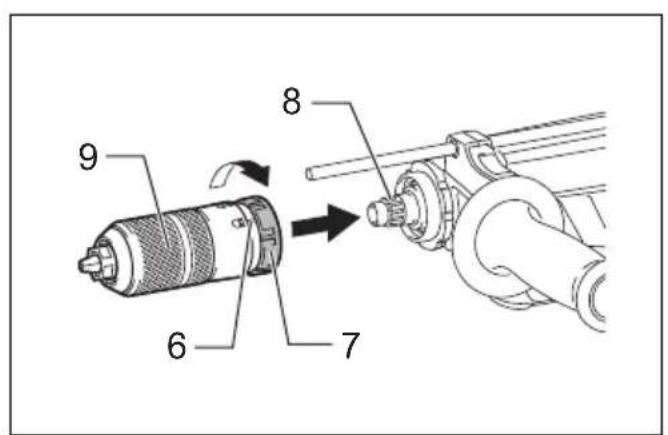

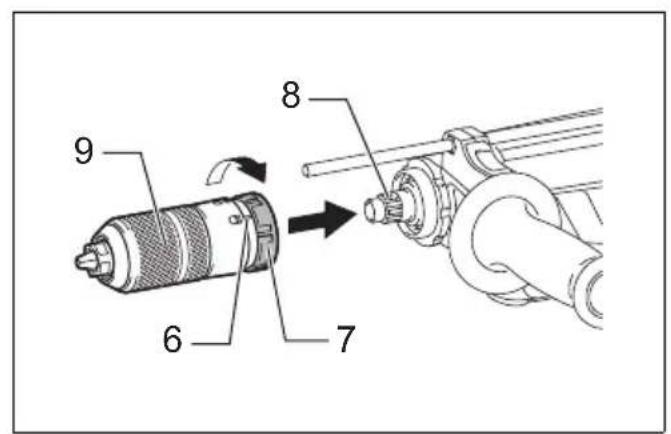

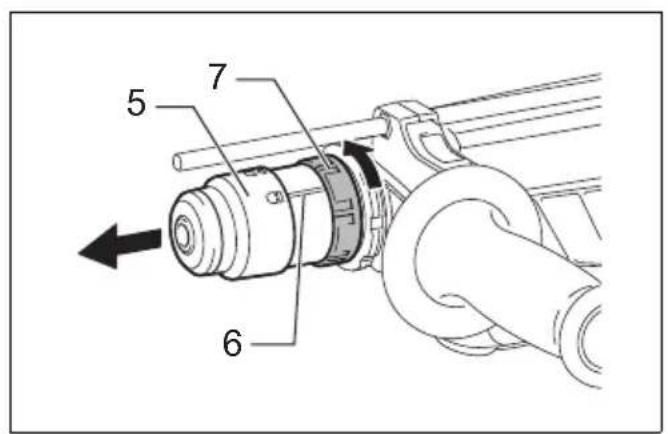

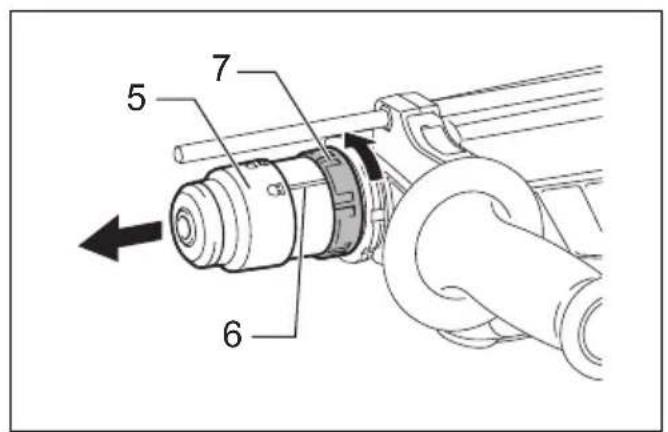

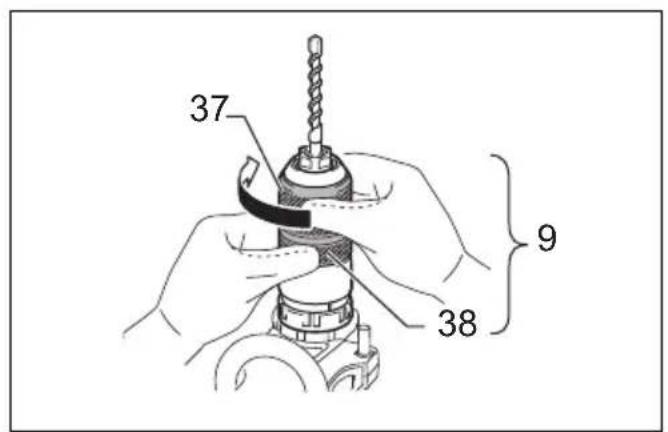

Antes de retirar o mandril de mudança rápida para SDS-plus, retire sempre a broca. Agarre na cobertura de mudança do mandril de mudança rápida para SDS-plus e rode-o na direcção da seta até que a linha da cobertura de mudança se desloque do símbolo para o símbolo . Puxe com força na direcção da seta. Instalar o mandril de perfuração de mudança rápida (Fig. 7) Certifique-se de que a linha do mandril de perfuração de mudança rápida indica o símbolo . Agarre na cobertura de mudança do mandril de perfuração de mudança rápida e regule a linha para o símbolo . Coloque o mandril de perfuração de mudança rápida no veio da ferramenta. Agarre na cobertura de mudança do mandril de perfuração de mudança rápida e rode a linha da cobertura de mudança para o símbolo até ouvir nitidamente um clique. Selecção do modo de acção PRECAUÇÃO:

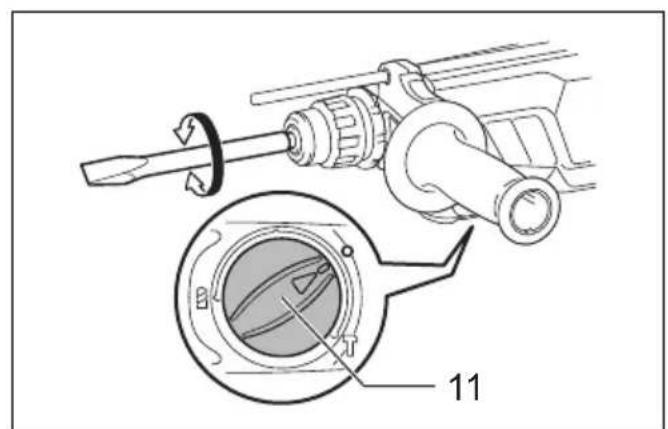

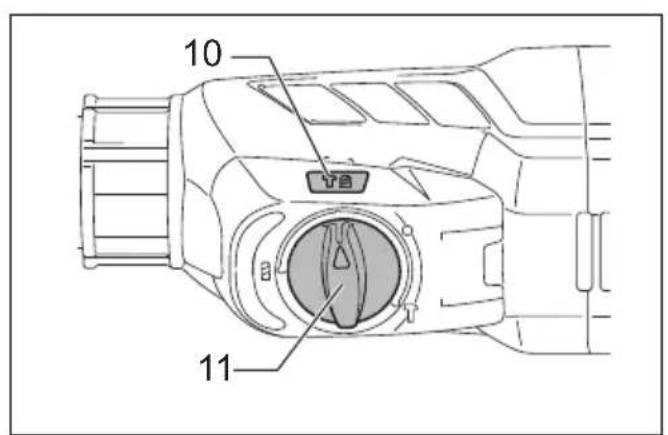

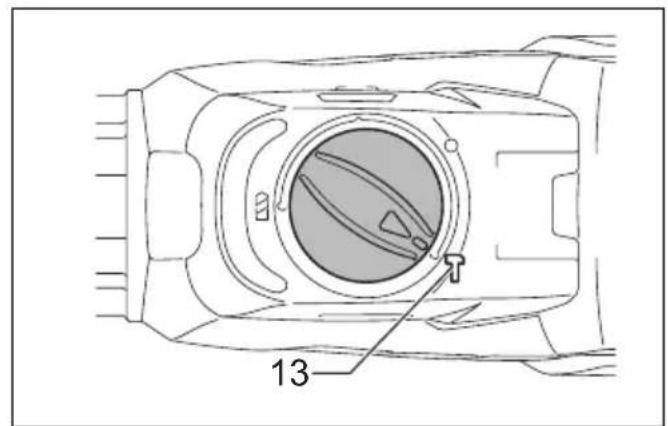

Não rode o botão de mudança do modo de acção quando a ferramenta está a funcionar. Pode estragar a ferramenta.

Para evitar o desgaste rápido do mecanismo de mudança de modo, certifique-se de que o botão de mudança do modo de acção está bem colocado numa das três posições do modo de acção. Rotação com martelo (Fig. 8) Para perfuração em cimento, alvenaria, etc., rode o botão de mudança do modo de acção para o símbolo . Utilize uma broca de carboneto de tungsténio. Só rotação (Fig. 9) Para perfuração em madeira, metal ou plástico, rode o botão de mudança do modo de acção para o símbolo

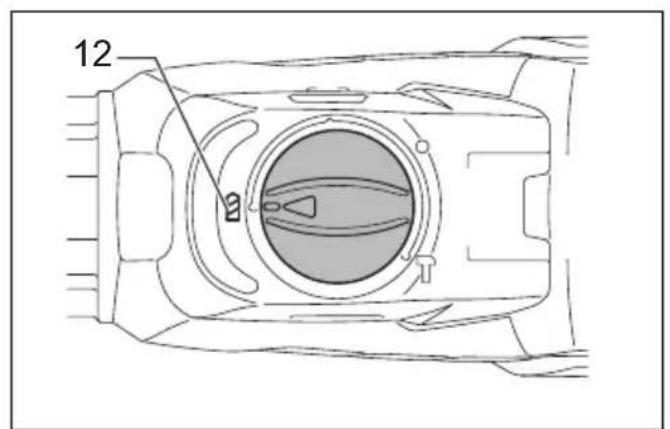

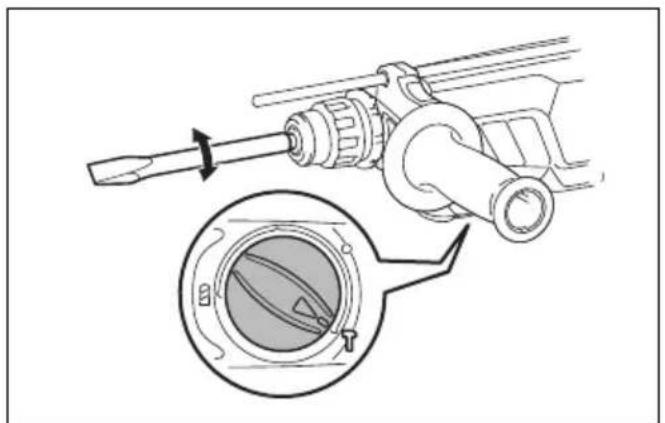

Utilize uma broca de torção ou broca de madeira. Só martelo (Fig. 10) Para operações de lascar, descasque ou demolição, rode o botão de mudança do modo de acção para o símbolo g. Utilize um ponteiro, cinzel para ferreiro, cinzel para descasque, etc. Limitador do binário PRECAUÇÃO:

Assim que o limitador do binário actua, desligue imediatamente a ferramenta. Isto ajudará a evitar o desgaste prematuro da ferramenta.

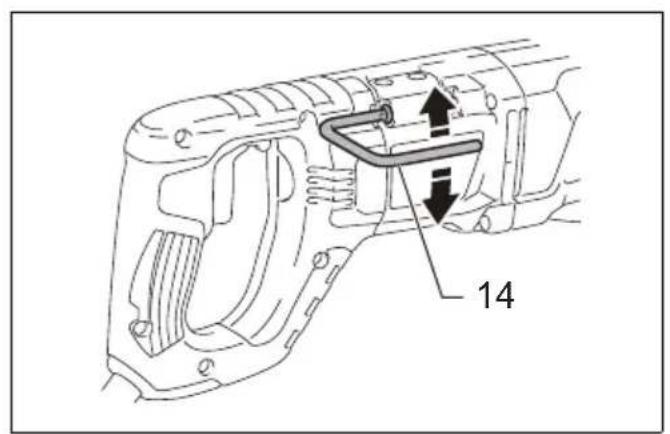

Brocas como serras de orifício não podem ser utilizadas com esta ferramenta, já que elas têm tendência a prender ou a agarrar no orifício. Isto é porque elas fazem com que o limitador do binário actue muito frequentemente. O limitador do binário actua quando é atingido um certo nível de binário. O motor solta-se do veio exterior. Quando isso acontece, a broca pára de rodar. Gancho (Fig. 11) Para modelo HR2641 PRECAUÇÃO:

Nunca pendure a ferramenta pelo gancho num local elevado ou numa superfície potencialmente instável. O gancho é conveniente para pendurar temporariamente a ferramenta. Para usar o gancho, basta levantá-lo até ficar na posição de aberto. Quando não está a ser utilizado, baixe sempre o gancho até ficar na posição de fechado. MONTAGEM PRECAUÇÃO:

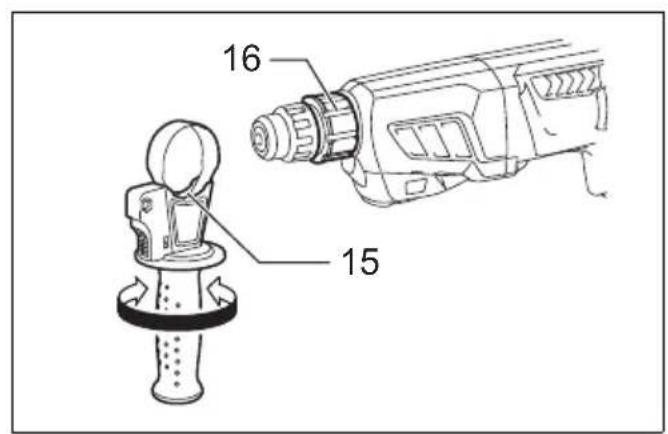

Certifique-se sempre de que a ferramenta esteja desligada e com a ficha retirada da tomada antes de efectuar qualquer trabalho na ferramenta. Punho lateral (pega auxiliar) (Fig. 12) PRECAUÇÃO:

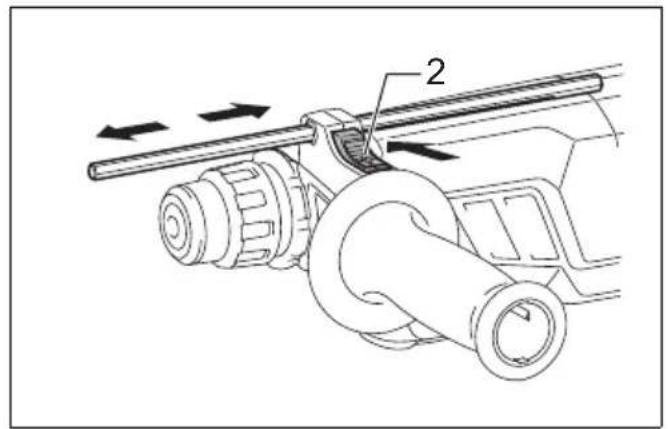

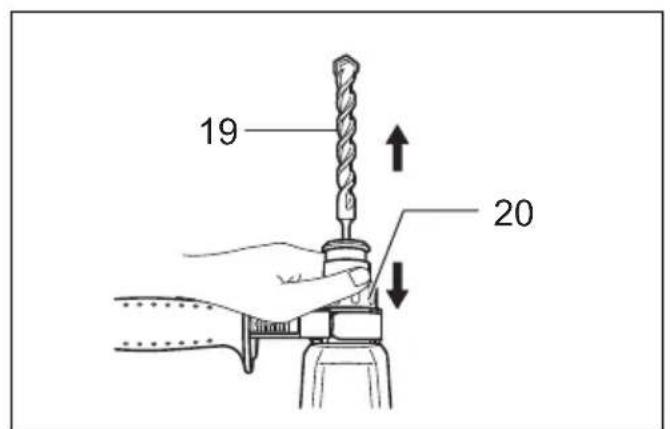

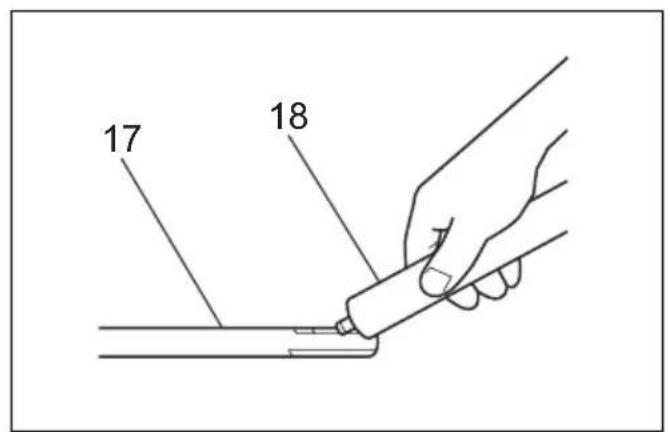

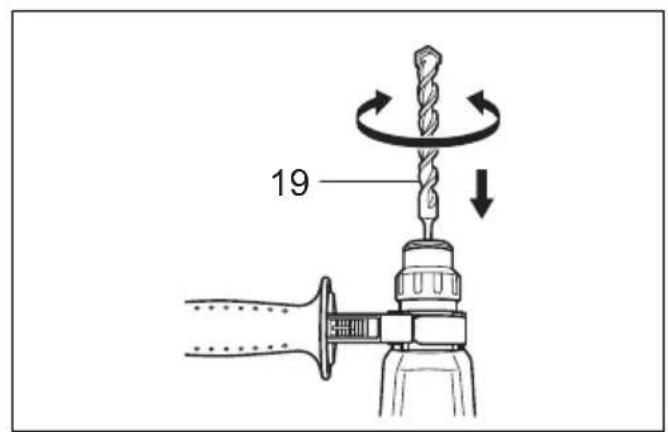

Utilize sempre o punho lateral para assegurar uma operação segura. Instale o punho lateral de modo a que as saliências no punho encaixem nos entalhes no cilindro da ferramenta. Em seguida, aperte o punho rodando para a direita até a posição desejada. Pode ser rodado 360° e preso em qualquer posição. Lubrificante de brocas Cubra a ponta da parte do encaixe da broca anteriormente com uma pequena quantidade de lubrificante de brocas (cerca de 0,5 – 1 g). Esta lubrificação do mandril assegura uma acção mais suave e maior duração. Instalar ou retirar a broca Limpe o encaixe da broca e aplique lubrificante de brocas antes de instalar a broca. (Fig. 13) Coloque a broca na ferramenta. Rode a broca e empurre-a até que se encaixe. (Fig. 14) Depois de instalar, certifique-se sempre de que a broca está bem presa no seu lugar tentando tirá-la para fora. Para retirar a broca, empurre a cobertura do mandril totalmente para baixo e tire a broca. (Fig. 15) Ângulo da broca (para lascar, descascar ou demolir) A broca pode ser presa no ângulo desejado. Para mudar o ângulo da broca, rode o botão de mudança do modo de acção para o símbolo O. Rode a broca para o ângulo desejado. (Fig. 16)51 Rode o botão de mudança do modo de acção para o símbolo g. (Fig. 17) Em seguida, certifique-se de que a broca está bem presa no seu lugar rodando-a ligeiramente. Guia de profundidade A guia de profundidade é conveniente para perfurar orifícios de profundidade uniforme. (Fig. 18) Pressione o botão de bloqueio na base do punho na direcção da seta mostrada na ilustração e, enquanto pressiona o botão de bloqueio, insira a guia de profundidade no orifício sextavado na base do punho. (Fig. 19) A guia de profundidade deve ser inserida de forma que o lado dentado fique voltado para o lado dentado da marca do furo hexagonal na base do punho como ilustrado na figura. (Fig. 20) Regule a guia na profundidade desejada movendo-a para a frente e para trás enquanto carrega no botão de bloqueio. Depois de regular, liberte o botão de bloqueio para bloquear a guia de profundidade. (Fig. 21) NOTA:

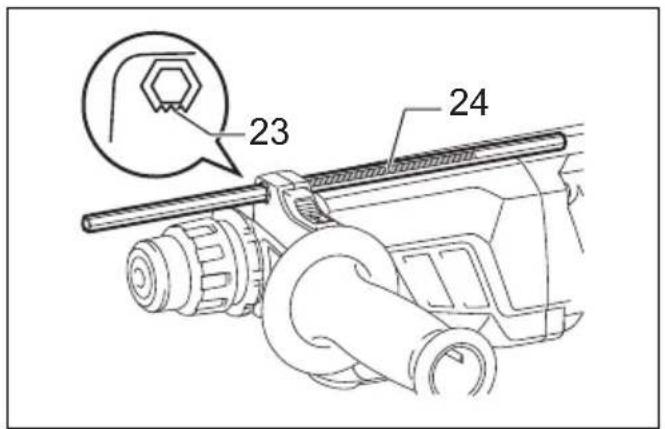

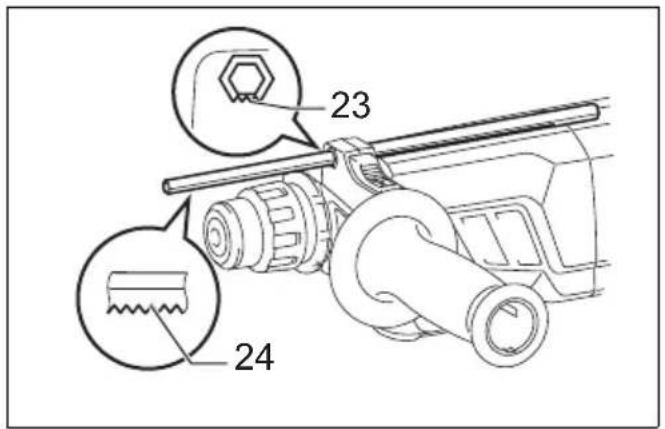

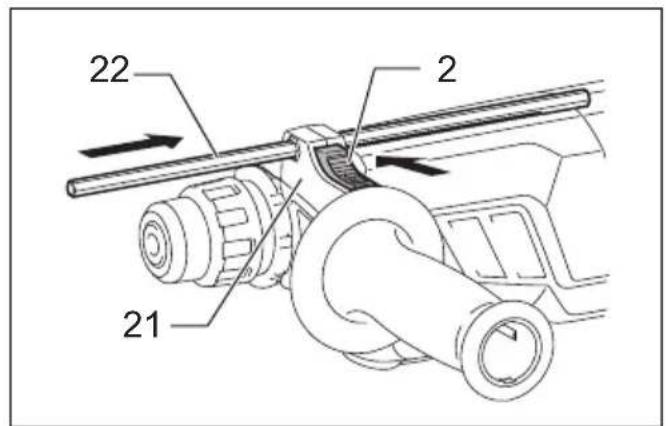

Se não inserir a guia de profundidade com o lado dentado voltado para o lado dentado da marca do furo hexagonal na base do punho como ilustrado na figura, não será possível bloqueá-lo. Recipiente para o pó (acessório opcional) (Fig. 22) Utilize o recipiente para o pó para evitar que o pó caia sobre a ferramenta e em si quando executa perfurações em locais acima da altura da cabeça. Instale o recipiente para o pó à broca como ilustrado na figura. O tamanho das brocas a que pode instalar o recipiente para o pó é o seguinte:

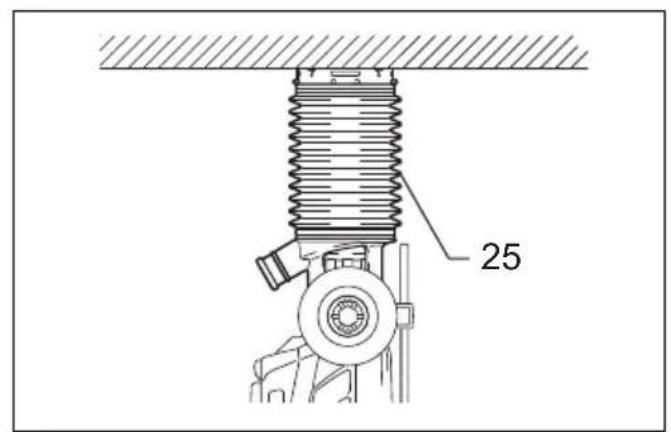

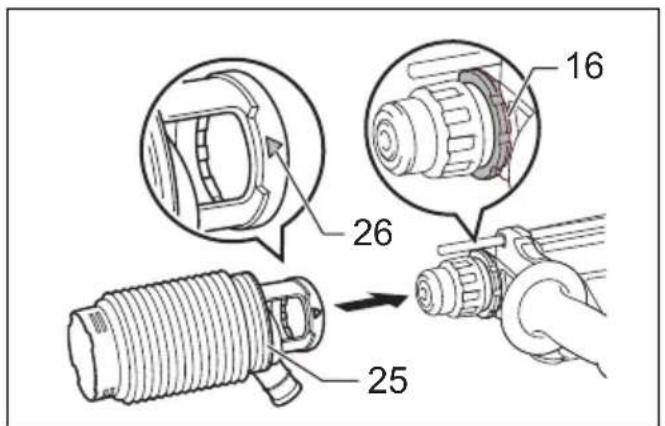

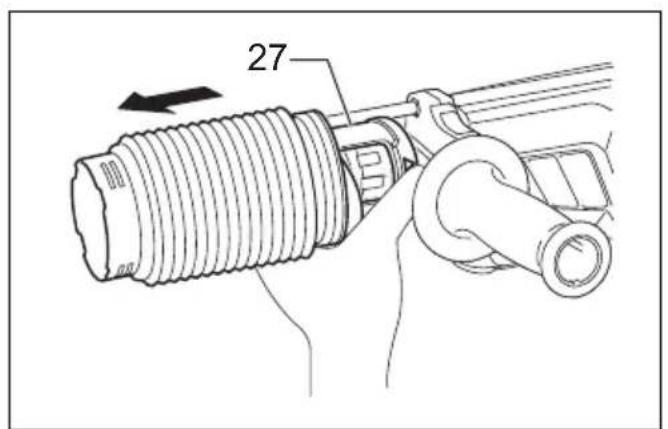

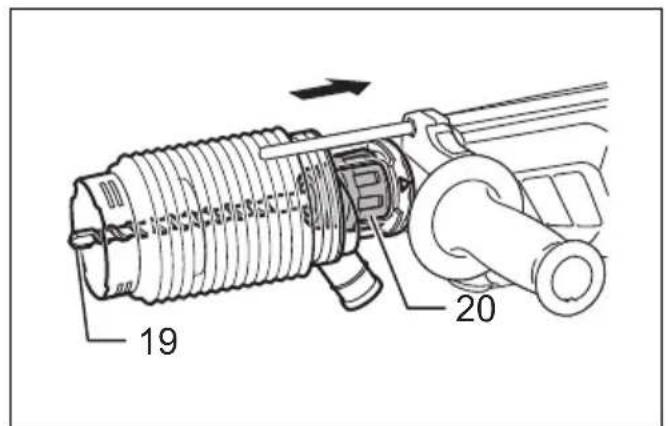

Existe um outro tipo de recipiente para o pó (acessório opcional) que ajuda a prevenir que o pó caia na ferramenta e em você mesmo quando efectuando perfurações acima da altura da cabeça. Instalar ou retirar o recipiente para o pó (acessório opcional) Antes de instalar o recipiente para o pó, retire a broca da ferramenta se estiver instalada. Instale o recipiente para o pó (acessório opcional) na ferramenta de modo a que o símbolo no recipiente fique alinhado com os entalhes na ferramenta. (Fig. 23) Para retirar o recipiente para o pó, puxe a cobertura do mandril na direcção mostrada na figura e, com a cobertura do mandril puxada, retire a broca da ferramenta. (Fig. 24) Em seguida, agarre o acoplamento na base do recipiente para o pó e retire-o. (Fig. 25) NOTA:

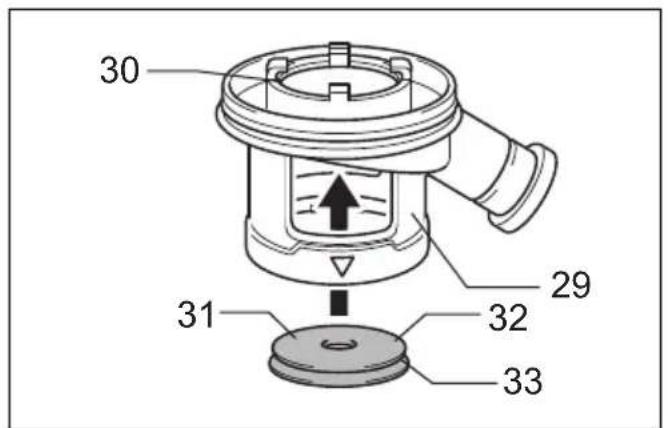

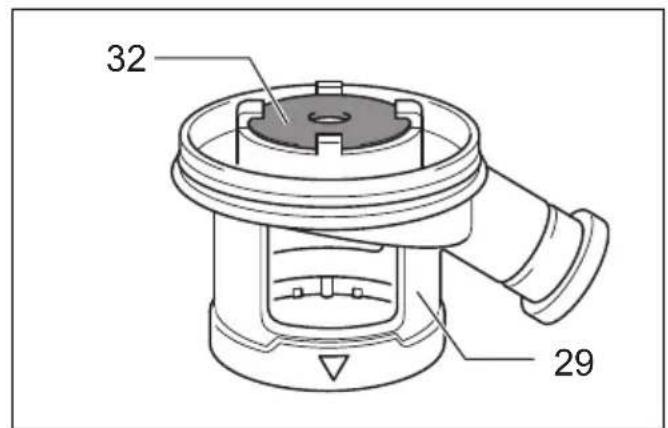

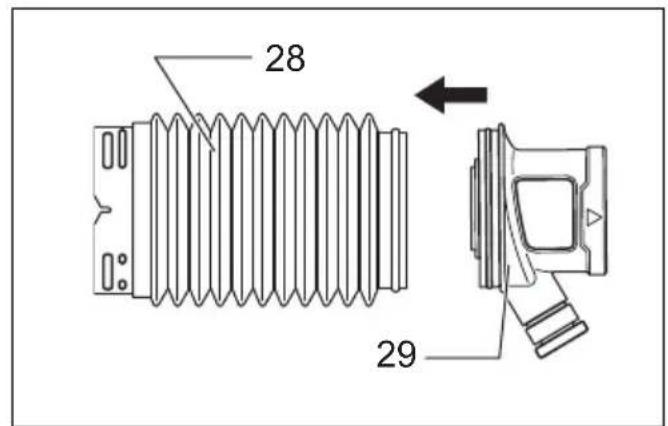

A tampa do recipiente para o pó pode sair ao instalar ou retirar o recipiente para o pó. Se isso acontecer, prossiga como a seguir. Retire os foles do acoplamento e instale a tampa a partir do lado apresentado na figura com o lado achatado virado para cima de forma a que a entalhe na tampa encaixe na perímetro interior do acoplamento. Por fim, instale o fole que foi retirado. (Fig. 26, 27 e 28) NOTA:

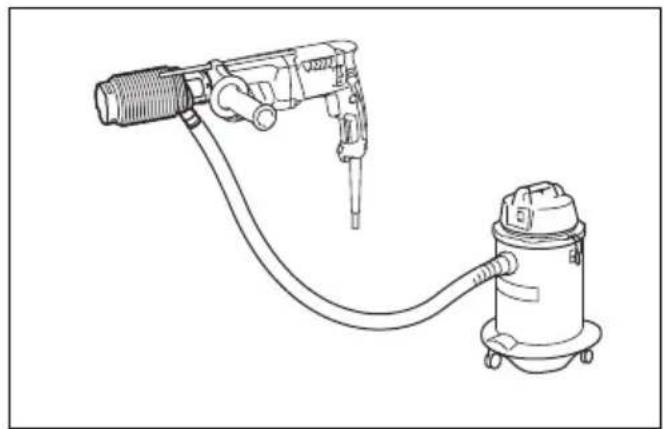

Se ligar um aspirador de pó ao martelo, pode realizar operações mais limpas. A tampa do recipiente para o pó deve ser retirada antes de fazer a conexão. (Fig. 29) OPERAÇÃO PRECAUÇÃO:

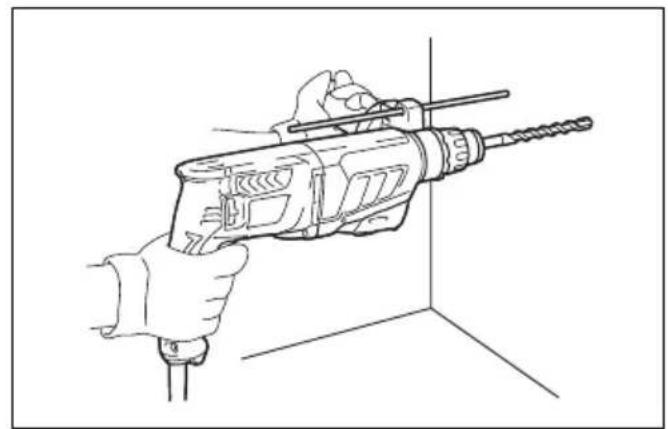

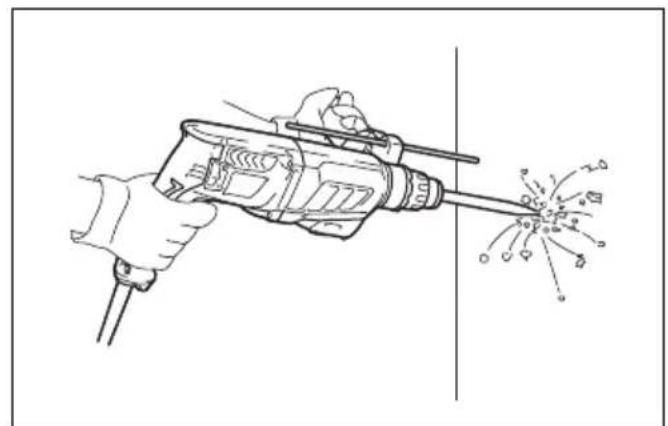

Utilize sempre o punho lateral (pega auxiliar) e segure a ferramenta firmemente pelo punho lateral e pela pega interruptora durante a operação. Perfuração com martelo (Fig. 30) PRECAUÇÃO:

Uma força de torção enorme e repentina é exercida na ferramenta/broca na altura em que faz o orifício, quando o orifício fica bloqueado com aparas ou partículas ou quando bate em varões reforçados no cimento. Utilize sempre o punho lateral (pega auxiliar) e segure a ferramenta firmemente pelo punho lateral e pela pega interruptora durante a operação. Se assim não for, pode resultar em perda de controlo da ferramenta e danos severos. Coloque o botão de mudança do modo de acção no símbolo . Coloque a broca na posição desejada para o orifício e carregue no gatilho do interruptor. Não force a ferramenta. Pressão ligeira oferece melhores resultados. Mantenha a ferramenta em posição e evite que deslize para fora do orifício. Não aplique mais pressão quando o orifício fica bloqueado com aparas ou partículas. Em vez disso, coloque a ferramenta em ponto morto e retire a broca parcialmente do orifício. Repetindo isto várias vezes, o orifício ficará limpo e pode voltar para a perfuração normal. NOTA:

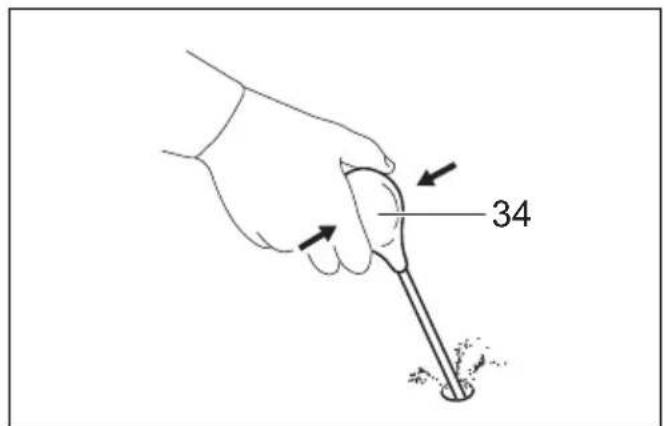

Pode ocorrer excentricidade na rotação da broca quando funciona com a ferramenta em vazio. A ferramenta centra-se automaticamente durante a operação. Isto não afecta a precisão da perfuração. Soprador (acessório opcional) (Fig. 31) Depois de perfurar o orifício, utilize o soprador para retirar o pó do orifício. Lascar/Descascar/Demolir (Fig. 32) Coloque o botão de mudança de modo de acção no símbolo g. Agarre na ferramenta firmemente com as duas mãos. Ligue a ferramenta e aplique pressão ligeira na ferramenta de modo a que não salte descontrolada. Pressionar demasiado na ferramenta não aumentará a eficiência. Diâmetro da broca Recipiente para o pó 5 6 mm – 14,5 mm Recipiente para o pó 9 12 mm – 16 mm52 Perfuração em madeira ou metal PRECAUÇÃO:

Nunca utilize “rotação com martelo” se o mandril de perfuração de mudança rápida estiver instalado na ferramenta. Pode estragar o mandril de perfuração de mudança rápida. Além disso, o mandril de perfuração pode saltar quando inverter a direcção de rotação da ferramenta.

Não acelerará a perfuração se exercer demasiada pressão na ferramenta. Se o fizer, poderá danificar a ponta da broca, diminuir o seu rendimento e encurtar o tempo de vida útil da ferramenta.

No momento de atravessar o orifício, exercer-se-á uma enorme força na ferramenta/broca. Segure a ferramenta com firmeza e tenha cuidado quando a broca começar a atravessar a superfície de trabalho.

Uma broca presa pode ser retirada colocando-se simplesmente o interruptor de inversão para rotação inversa e fazê-la sair. No entanto, a ferramenta pode saltar para trás de repente se não a agarrar firmemente.

Prenda sempre peças de trabalho pequenas num torno ou dispositivo de fixação similar. Coloque o botão de mudança do modo de acção no símbolo

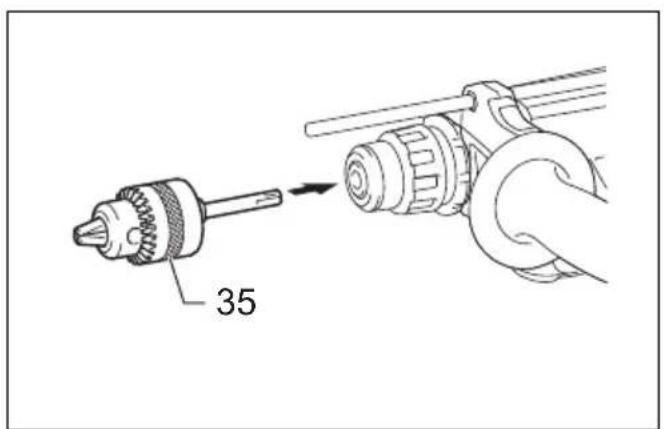

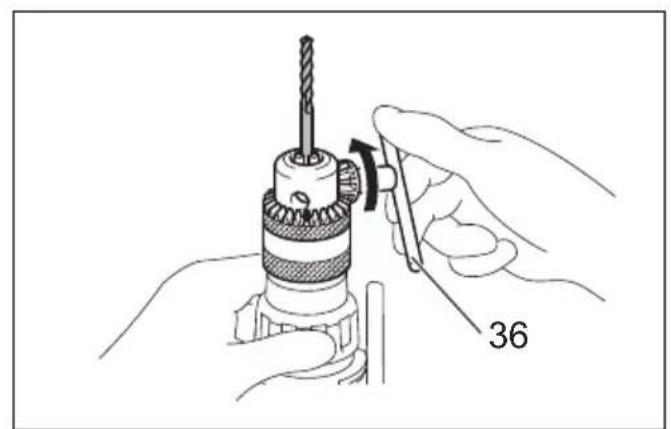

Pode perfurar até 13 mm de diâmetro em metal e até 32 mm em madeira. Para modelo HR2631F, HR2641, HR2630 Utilize o conjunto do mandril de perfuração (acessório opcional). Quando o instala, refira-se a “Instalar ou retirar a broca” na página anterior. (Fig. 33) Para instalar a broca, coloque-a no mandril até onde puder ir. Aperte o mandril à mão. Coloque a chave de mandril em cada um dos três orifícios e aperte para a direita. Certifique-se de que aperta uniformemente todos os três orifícios do mandril. Para retirar a broca, rode a chave de mandril para a esquerda em apenas um orifício, depois solte o mandril à mão. (Fig. 34) Para modelo HR2631FT, HR2320T, HR2630T Utilize o mandril de perfuração de mudança rápida como equipamento padrão. Quando o instala, refira-se a “Mudar o mandril de mudança rápida para SDS-plus” na página anterior. (Fig. 35 e 36) Agarre no anel e rode a manga para a esquerda para abrir as garras do mandril. Coloque a broca no mandril o mais fundo possível. Agarre no anel com firmeza e rode a manga para a direita para apertar o mandril. Para retirar a broca, agarre no anel e rode a manga para a esquerda. (Fig. 37) Perfuração com a coroa de diamante PRECAUÇÃO:

Se executar operações de perfuração com a coroa de diamante utilizando “rotação com martelo”, a broca de coroa de diamante pode estragar-se. Quando executa operações de perfuração com a coroa de diamante, coloque sempre o botão de mudança na posição m para utilizar o modo “só rotação.” Operação com o recipiente para o pó (acessório opcional) (Fig. 38) Utilize a ferramenta com o recipiente para o pó contra a superfície do tecto. NOTA:

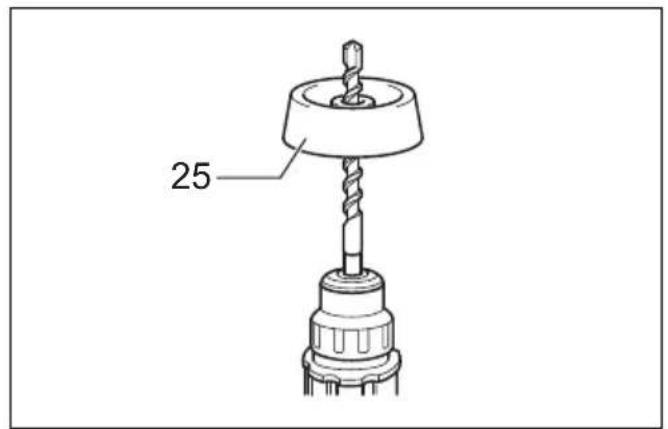

O recipiente para o pó (acessório opcional) é para ser utilizado só para perfurar peças de cerâmica, como betão ou argamassa. Não utilize a ferramenta com o recipiente para o pó quando perfurando metal ou algo semelhante. Utilizar o recipiente para o pó para perfurar metal poderá danificá-lo devido ao calor produzido pelas partículas de metal, etc.

Esvazie o recipiente para o pó antes de retirar a broca.

Quando utiliza o recipiente para o pó, certifique-se de que a tampa do mesmo esteja colocada seguramente. MANUTENÇÃO PRECAUÇÃO:

Certifique-se sempre de que a ferramenta esteja desligada e a ficha retirada da tomada antes de fazer uma inspecção ou manutenção.

Nunca use gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras. Para manter a SEGURANÇA do produto e FIABILIDADE, reparações, inspecção e substituição das escovas de carvão e qualquer outra manutenção ou regulação devem ser sempre executadas por Serviços de Assistência Autorizados da Makita, utilizando sempre peças de substituição originais Makita.

Estes acessórios ou acoplamentos são recomendados para uso na ferramenta Makita especificada neste manual. A utilização de qualquer outro acessório ou acoplamento poderá ser perigosa para o operador. Utilize o acessório ou acoplamento apenas para o fim a que se destina. Se necessitar de informações adicionais acerca destes acessórios, solicite-as ao seu centro de assistência local da Makita.

Conjunto do mandril de perfuração

Mandril de perfuração S13

Recipiente para o pó

Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de país para país. ENG905-1 Ruído A característica do nível de ruído A determinado de acordo com EN60745: Modelo HR2631F, HR2631FT, HR2641 Nível de pressão de som (L

): 90 dB (A) Nível de potência de som (L

): 101 dB (A) Variabilidade (K): 3 dB (A) Modelo HR2320T, HR2630, HR2630T Nível de pressão de som (L

): 91 dB (A) Nível de potência de som (L

): 102 dB (A) Variabilidade (K): 3 dB (A) Utilize protectores para os ouvidos ENG900-1 Vibração Valor total da vibração (soma vetorial triaxial) determinado de acordo com EN60745: Modelo HR2631F Modo de funcionamento: perfuração com martelo em cimento Emissão de vibração (a h, HD ): 12,0 m/s

Modo de funcionamento: função de cinzelamento com o punho lateral Emissão de vibração (a h, Cheq ): 9,0 m/s
