MANUAL DE UTILIZADOR 3000i Q-ACOUSTICS

Informações importantes de segurarça e avisos

1. Informações de seguranca e avisos

Antes de efetuar quaisquer ligações nos altifalantes asseguire que todas as unidades ativas doSYSTEMA está desligadas na fonte de alimentação.

Ao ligar o Sistema de som ou ao alterar as fontes de entrada, defina o controlo de volume principal para um nivel baixo. Aurente o nivel gradualmente.

NUNCA reproduza oSYSTEMA de som com o volume total. A posicao do controlo de volume é enganadora e não indica oivel de potencia do systema Utilizar um volume muito elevado pode danificar a sua audicao.

1.1. Instruções

Leia e compreenda estas instruções antes de utilizes os altifalantes. Se ocorrerem danos provocados pelo incumprimento daspas instruções, a garantia não se aplica. Por favor, conserve estas instruções num local seguro.

Leia estas instruções.

Conserve estas instruções.

Observe todos os avisos.

Siga todas as instruções.

Não utilize este aparelho perto de água.

NÃO ligue os terminais dos altifalantes à fonte de alimentação.

Não instale perto de fontes de calor como radiadores, unidas de calor, fogões ou outros aparhos (incluindo amplificadores) que emitam calor.

Utilize apenas dispositivos auxiliares/cessórios especializados pelo fabricante.

Desligue o aparelho durante trovoidas ou quando não for utilizesdo durante longos periodos de tempo.

2. Desembrulhar os altifalantes

Desembrulhe por completeness altifalantes. Levante os altifalantes das embalagens de cartao segurando nas caixas. nao utilize os sacos de

proteção para os levantar

Ao manusear os altifalantes, não os arrasteelo chao, poised pode danificac-los - levante cada

altifalante antes de o mover.

Verifique cuidadosamente o altifalante. Perante qualquer item danificado ou em falta, comunique a question ao revendedor assim que possivel.

Conserve a embalagem para transporte futuro. Se eliminated a embalagem, por favor, faça-o seguido todos os regulamentos de reciclagem aplicáveis na sua area.

3.Instalação

• Utilize開放s os acessórios fornecidos com o produit.
• Para prevenir lesões, deve-se montar.
  esté aparecido em segança no chão, em conformidade com as instruções de instalação.
• Não utilize suportes provisórios. Aplique o suporte dedicado da Q Acoustics de acordo com as instruções e utilizes as fixações fornecidas. O revendedor pode aconsehá-lo.
• Se reproduzir os altifalantes sem as grehas instaladas, tenha o cuidado de proteger as unidas de potência de danos.
• NAO desmonte o altifalante. Irá invalidar a garantia.
• Não ligue os terminais dos altifalantes à fonte de alimentação.
• Não exponha os altifalantes a Presence excessivos de frio, calor, humidade ou luz solar.
• O uso deeste aparelho está indicado para clima s tropicas e/ou moderados.

3.1.Humidade

• Para reduzir o risco de incendio ou如何去 elétrico, este aparecido não deve ser exposto à chuva, humidade, gojementos ou salpicos.
• Não utilize este aparecido perto de água.

3.2.Manutenção

Remeta a manutenção para um专业技术o qualificado. A manutenção é requirenda quando o aparelho for danificado de qualquer forma, quando for derramado liquido ou perante a quaida de objetos sobre o aparelho, quando o aparelho for exposto à chuva ou humidade, quando não funciona normalmente ou quando for deixado cair.

4.0. Simbolos realizados neste produits

Símbolo de征求意见 de perigo

O 'sinal de exclamação' adverte

para as funcionalidades pelas quais deve ler o manual atentamente parapreventar problemas de funcionaamento

e manutenção.

CUIDADO: Para prevenir choques electricos, encaixe totalmente o pino长大o na ranhura larga.

Este=simbolo indica que, quando eliminar a unidade, esta deve ser separada de outros residuos domesticos e enviada para instalacoes de recolha separada para a recuperacao e reciclagem de equipamento eletrico e eletronoico.

Assegure que está familiarizo com os regulamentos locais sobre a recolha separada de produits electricos e eletronicos.

Introdução

Obrigado por adquirir um produit Q Acoustics.

Este manual pretende ajudá-lo a efetuar a configuraçao e a instalacao, lem de o ajudar a obter o desempinho ideal do produits.

Leia as instruções, as informações importantes de segança e os avisos com cuidado antes de instalar e'utilizar, para assegorar o Functionamento seguro e satisfatório do produits.

A série 3000i da Q Acoustics é uma gama de altifalantes concebida para responder às expectativas mais elevadas dos mais sérios audiófilos e amantes de cinema com os seuis 2 canais dedicados.

A gama é composta por:

3010i: Altifalante de estante compacto com um amplificador de graves de 100 mm (4 pol.).

3020i: Altifalante de estante com um amplificador de graves de 125 mm (5 pol.).

3050i: Coluna de pé com 2 amplificadores de graves de 165 mm (6,5 pol.).

3060S: Subwoofer ativo de 150 Watt com um amplificador de 200mm (8 pol.).

3090Ci: Canal central com 2 amplificadores de graves de 100mm (4 pol.).

Na embalagem de cartão irá encontrar: O(s) altaflante(s) e este manual de produits.

Além disso, a embalagem dos seguições modelos contém:

3050i: Estabilizador traseiro, gramos e respetivas coberturas para cada altifalante. Uma chave Allen paraaabstar os gramos antes de instalados.

3060S: Um cabo ou cabos de alimentacao eltrica, grampos e respetivas coberturas.

Verifique o produit com cuidado. Se algo item estiver danificado ou em falta, comunique ao revendedor assim que possivel.

Esperamos que desfrute da experiencia Q Acoustics.

Preparação

Levante os altifuentes das embalagens de cartão segurando nas caixas. Não toque nas unidas de amplificaçao nem use os sacos de protecao para as levantar. Os modelos 3050i e 3060S são pesados - pegu ajuda para os levantar, se necessario.

Tampa de espuma

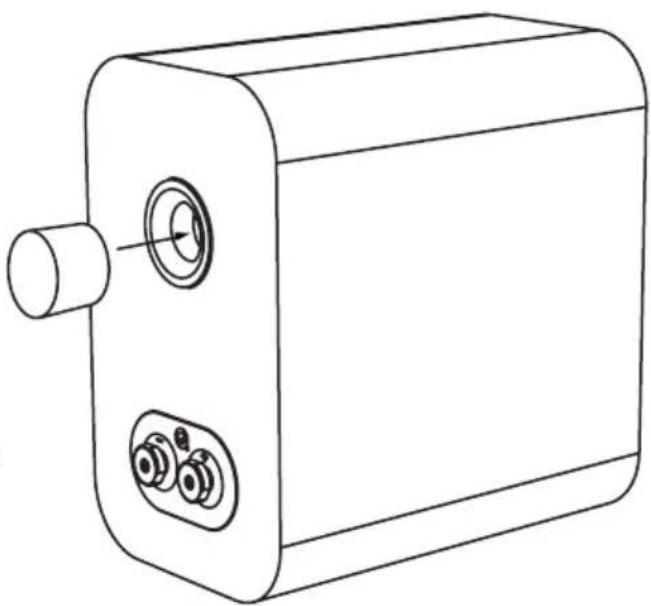

Os altifalantes da série 3000i posseuem entradas traseiras e foram concebidos para um desempenho superior com algo espoço atrás, por ex.: cerca de 200~mm afastados da parede. Se posicionar os altifalantes perto de uma parede / canto, então deve inserir as tampas de espuma nas entradas traseiras, caso contrário poderá haver demasiados graves.

Assegure que as tampas está bem inseridas na entrada sem as introduzir demasiado. Irá constatar que o nível de graves reduz mas que a definição e a extensão dos graves augmente. Experimente para ver o que prefer e tente efetuar algumas alterações na posicao do altovalente para optimizar o resulto final.

Os gramos são pontiagudos. Tenha cautela!

Nunca coloque um altifalante com grampo num local onde possa provoc danos!

Mova sempre o altifalante elevando-o - nunca arrastando-o!

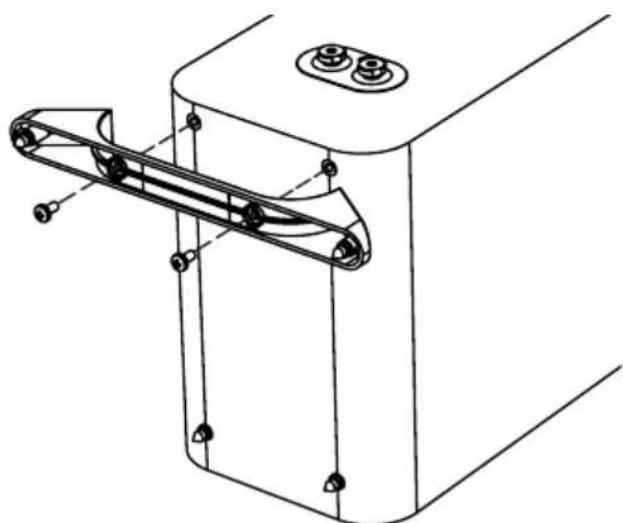

3050i - Aplique o estabilizador traseiro

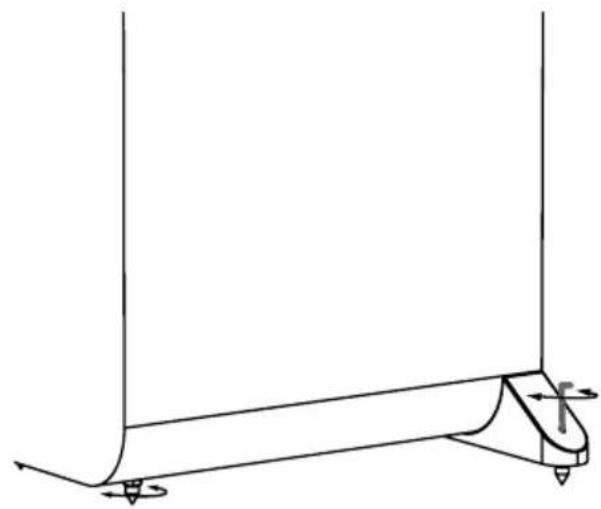

Enrosque os grampos aplicados com porcas de fixação meio aparafusadas na base e volté a colocar o altifalante na posicao vertical. (Se o seu piso for de madeira ou de pedra aplique umprotetor em cada grampo antes de colocar o altifalante na posicao vertical). quando o altifalante estiver na posicao vertical correta, insira a chave Allen em cada grampo traseiro a partir da parte superior e ajuste todos os grampos - mais para dentro ou mais para fora - ato altifalante estar nivelado e estavel.

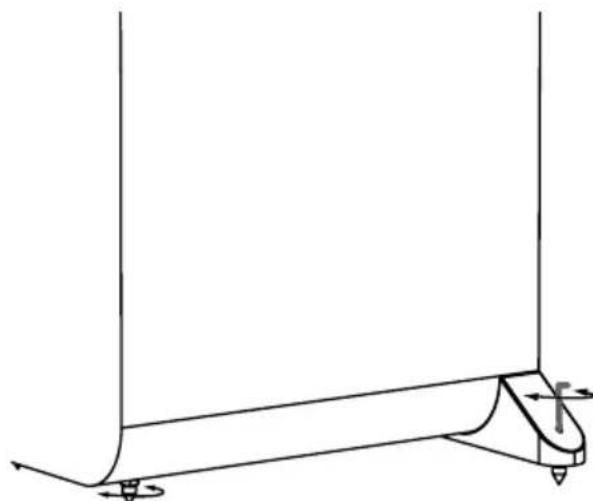

Utilize os parafudos fornecidos para fixar os pés, conforme ilustrado.

Posicionamento

Todo os altifalantes podem ser operados perto de televisores sem efeitos prejudiciais com a exceção do 3060S, que não deve operar num raio de 500 mm de ecran das televisor ou outras equipamento magnétamente sensível. Os ecranas plasma e LCD não são afetados.

3010ie 3020i

Idealmente, os modelos 3010i e 3020i são montados em suportes de base da Q Acoustics ou em suportes de parede. Se utilizes suportes de base,quiry fica uma dica simples: a unidade de agudos deve estar posicionada ao nivel dos ouvidos de um ouvinte sentido. Os altifalantes montados na parede pode ser montados ligeiramente acima num angulo descendente. Os altifalantes montados em suportes de base devem ser tratados como altifalantes de pé,sendo que se deve colocar o altifalante ligeiramente mais perto da parede posterior. Temém é possivel a montagem em prateleiras.

Está disponible, jusqu'à revendador, um suporte optional concebido especificamente para montar na parede os modelos 3010i, 3020i e 3090Ci da Q Acoustics. Não está disponível suportes de base para os modelos 3010i e 3020i. Esteja preparado para experimentar até encontrar a configuração que melhor se adequá à sua preferência na sua sala de escaça concreta.

3050i

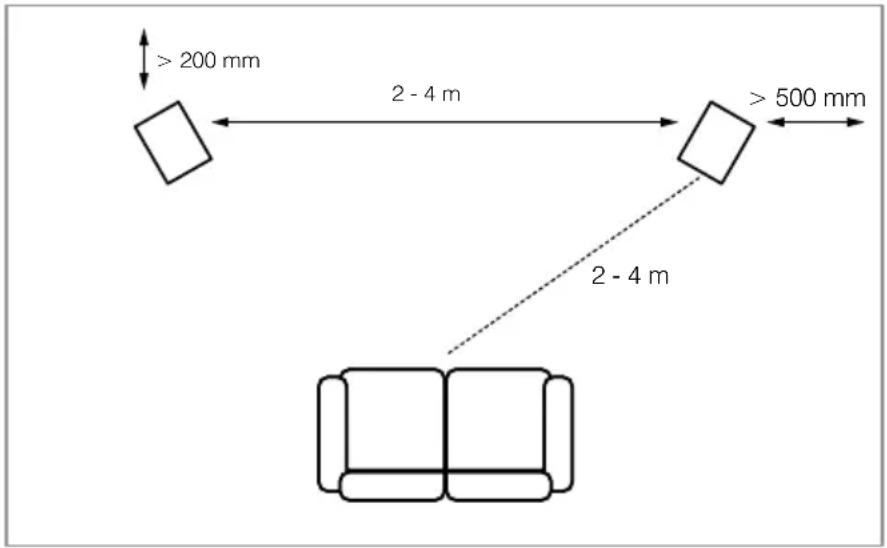

Os altifalantes 3050i devem ser posicionados a, pelo menos, 200 mm de uma parede posterior e a 500 mm das paredes laterais. A colocacao dos altifalantes mais perto da parede aumenta os graves mas pode fazer com que o som ressoe e perca precisao e detailhe. Os altifalantes devem estar 2m - 4m afastados e centrais relativamente ao ouvinte sentido. Virar ligeiramente os altifalantes

para dentro irá aprimorar a imagem estéreo mas poderá provocar o estreitamento da fonte sonora.

Subwoofer

As frequências de graves são substancialmente omnidirecionais. Embora也是如此 significou que pode posiconar o subwoofer em praticamente qualquer lugar, a imagem estéreo continuá a beneficiar com o posiconamento do nível do subwoofer com os altifalantes dianteiros e o mais central possível em relaço à posicao de escuta. Tal pode não ser praticavel numSYSTEMA multicanal. Se colocar o subwoofer perto de uma parede os graves são reforcados. Como tal, em outros locais, os graves podem soar retumbantes e indistintos.

Altifalantes deefeitos

3090Ci

O modelos 3090Ci foi concebido para ser operado perto de um ecran de televisão e central relativamente à posicao do ecran. Deve ser colocado imeditamente acima ou abaixo do ecran. Se possuar um monitor Plasma ou LCD, monte o)."modelo 3090Ci na parede ou noutra superficie adequada imeditamente acima ou abaixo do ecran utilizing o suporte de parede da Q Acoustics. De contrario, considere colocar o televisor num movel com o 3090Ci numa prateleira estavel imeditamente abaixo do tevisor.

Dolby e o*símbolo de D duplo são
marcas registadas da Dolby Laboratories.

Altifalantes Surround

Existem recomendações para os altifalantes de efeitos 5.1 da Dolby Labs. Os altifalantes Surround devem ser montados em cada flanco do ouvinte, ligeiramente às na posão de escuta. Deve-se colocar os altifalantes virados para dentro, ou montados nas paredes laterais da divisão ou, se a divisão for grande, em suportes altos e com os respetivos centros acima doível dos ouvidos de um ouvinte sentido.

Para altifalantes suspensos realizados em instalacoes multicanal recomendamos a gama Q Acoustics Install.

Ligações

Antes de efetuar quaisquer ligações nos altifalantes asseguire que todas as unidas ativas do systema está desligadas na fonte de alimentação. Ao ligar osystema de som ou ao alterar as fontes de entrada, defin o controlo de volume principal para um niven bajo. Aurente o niven gradualmente.

Terminais e conectores

Os modelos 3010i, 3020i, 3050i e 3090Ci possueminous cruzamenteos terminais padrao.

3010i, 3020i, 3050ie 3090Ci

Cabos de altifalantes

Os cabos de altifalantes especializados.Oferecem uma qualida de reproducao superior relativamente ao fio deutilização geral tipo 'bell' ou 'zip'.Utilize cabos com quantidas generas de cobre para os canais dianteiro e central. Os cabos finos reduzem os graves e restringem a amplitude dinamica.Os canais Surround (traseiros) são menos críticos.

O cabo de altifalante possui uma lista ou�� ao longo de um nucleo. Por convenção, liga-se aos terminais positivos. Idealmente, os cabos que ligam o amplificador aos altifalantes dianteiros devem ter o mesmo comprimento. Nunca una cabos - utilize os comprimentos completeness.

Preparação dos cabos

Divida o cabo a uma profundidade de circa de 40 mm. Descarne o fio a uma profundidade de 10 mm e torça as extremidades para incluir todos os fios isolados. Corte o cabo, deixando 7 mm de fio exposto.

Ligaçao de um terminal

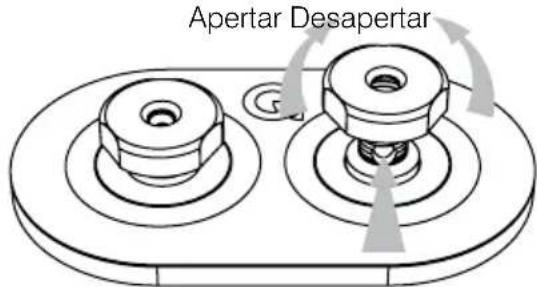

Desaparafuse o terminal no sentido anti-horario para expo o orifico de fixacao na base da coluna do terminal.

Insira a extremidade exposta do cabo no orificio. Reaperte o terminal de forma completeness manual. Assegure a ausência de fios soltos que possamtocar nos terminais adjacentes. Na UE é uma violacao dos regulamentos de seguranca utilizing fichas de altifalante com 4 mm.

Ligações estéreo

Ligações padrão

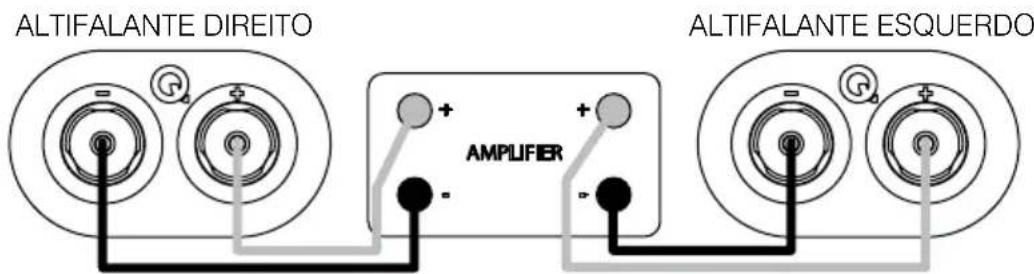

Ligue o terminal VERMELHO (+) do altovalante DIREITO ao terminal Positivo VERMELHO (+) no cabal DIREITO do amplificador. Ligue o terminal PRETO (-) do altovalante ao terminal Negativo PRETO (-) do amplificador. Repita o procedimento para o canal ESQUERDO.

Cablagem padrao:

Cuidados a ter com a caixa

Limpe as caixas apenas com um pano levamente humedecido. Não utilize materiais de limpeza à base de solventes. Nunca use abrasivos de qualquer tipo.

Geralmente, as superficies da caixa so exigem a limpeza do po. Se utilizear um aerossol ou othero produto de limpeza, primeiro aplicque o produits de limpeza no pano e nao diretamente sobre o produits. Teste numa很小a area primeiro, pois eles Produtos de limpeza podem danificar o之作amento. Evite Produtos que sejam abrasivos ou que contenham agentes acidos ou alcalinos. Não utilize quaisquer materiais de limpeza nas unidas de potencia e evitetocar nelas, pois pode danificá-las.

Grelhas

As grelhas so devem ser limpas com una escova macia quando necessario.

Se utilizes o altifalante da Q Acoustics com as grelhas removidas, lembre-se de as voltar a colocar perante a presence de crianças ou de animais de estimação.

Unidades de potência

Não toque nas unidades de potência, poi pode ser fácilmente danificadas quando expostas.

Garantia

Os altifalantes passivos da Q Acoustics possuem uma garantia contra a existência de defeitos materiais e de fabrico durante um periodo de 4 anos (1 ano para o subwoofer) a partir da data de compr. Durante o periodo da garantia, a Q Acoustics irá, a seu critério, reparar ou substituir qualquer produits considerado defeituoso antes a inspeçao efetuada pela Empresa ou pelo distribuidor ou agente nomeado.

Uso indevido e desgaste razoavel não são cobertos pela garantia.

Os artigos para reparacao devem, em primeira instancia, ser devolvidos ao fornecedor. Se tal nao for possivel, entre em conta com a Q Acoustics, ou com o distribuidor designado para a sua area, para determinar o procedimento de garantia correto. Se possivel, delve-se utilize a embalagem original para devolver o produits, uma vez que os danos sofridos durante o transporte para o centro de reparacao não está cobertos pela garantia. A garantia nao afeta de forma alguma os seuis direitos legais.

É possével alargar a garantia para 5 anos (2 anos para o subwoofer) ao registrar o produits em www.qacoustics.co.uk/register.

Para obter informações de reparacao,contacte: [e-mail]

Q Acoustics

Altifalantes passivos

Tipo de alojamento:

Unidade de graves:

Unidade de agudos:

Resposta em frequência (+3 dB, -6 dB):

Impedência média:

Impedência minima:

Sensibilidade (2,83v@1m):

Potência do amplífador estéreo:

Potência do recetor AV (2 canais):

Frequência de Crossover

Volume efetivo:

Dimensoes da caixa (LxAxD):

(inc. grelha, terminal e pés)

Largura do involucro:

Peso (por falante):

3010i

Reflexo de 2 vias

100 mm (4.0 in)

22 mm (0.9 in)

65 Hz - 30 kHz

6Ω

4Ω

86 dB

15-75W

50-125W

2.6 kHz

4.0 L (244 cu in)

150 × 253 × 252 mm

(5.9× 10.0× 10.0 in)

4.1 kg (9.0 lbs)

3020i

Reflexo de 2 vias

125 mm (5.0 in)

22 mm (0.9 in)

64 Hz - 30 kHz

6Ω

4Ω

88 dB

25-75W

50-125W

2.4 kHz

6.1 L (372 cu in)

170 × 278 × 282 mm

(6.7× 11.0× 11.1 in)

5.5 kg (12.1 lbs)

Subwoofer ativo

Tipo de alojamento:

Unidade de graves:

Potência do amplificador:

Resposta em frequência (+3 dB, -6 dB):

Frequencia cruzada:

Volume efetivo:

Dimensoes da caixa (LxAxD):

Peso:

3060S

Defletor infinito

200 mm (8.0 in)

150 W klasa D

35 Hz - 250 Hz

35 Hz - 250 Hz (var.)

10.6 L (647 cu in)

480 × 300 × 150 ~mm (18.9 × 11.8 × 5.9 in)

324 mm (12.7 in) inc. gramps

8.5 kg (18.7 lbs)

3050i

Reflexo de 2 vias

2 × 165 ~mm (6.5 in)

22 mm (0.9 in)

44 Hz - 30 kHz

6Ω

4Ω

91 dB

25 - 180 W

50-165W

2.5 kHz

32.4 L (1977 cu in)

310 × 1020 × 310 ~mm

(12.2× 40.1× 12.2 in)

200 mm (7.9 in)

17.8 kg (39.2 lbs)

3090Ci

Reflexo de 2 vias

2 × 100 ~mm (4.0 in)

22 mm (0.9 in)

75 Hz - 30 kHz

6Ω

4Ω

89 dB

25 - 100 W

50-165W

2.7 kHz

6.6 L (403 cu in)

430 × 152 × 216 mm

(16.9× 6.0× 8.5 in)
